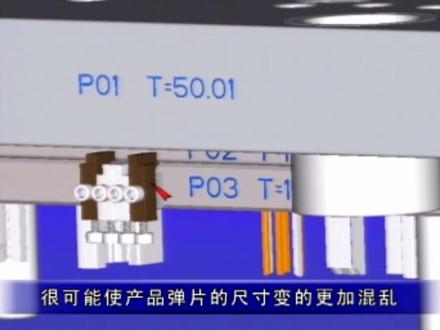

现在我们讲解一下这种产品的形成过程。生产这种产品， 第一步是冲这两个引导针孔 以及这两个方孔，这两个引导针孔在前面已经说过，主要用来定位的这两个方孔，也就是产品上这个方孔 于这个方孔。 第二步是压这四个加强筋，也就是产品这三个加强筋以及这个加强筋。第三步是切剪这四处的材料，这些弹片因为要成型， 所以在生产时首先要将这个弹片周围的废料先剪切掉。由于这个弹片周围的废料 比较细小，冲死容易折断，因此冲切这些废料时必须分两步来冲，第一步切剪这四个地方，第二步切剪这四个地方。第四步除了这四个地方下料以外，还有这两个地方参与切剪。 经过这一步切件以后，这四个弹片的基本形状就已经加工出来了。第五步是加工这四个弹片端部的形状。第六步是下这个位置于这个位置的材料这一边切件以后， 便于这个产品这一部分折弯。第七步是将这四个弹片从这个根部开始折弯。第八步是将产品这两个地方成型。 这四个弹片以及这两个弹片在前面都已经成型了，但是这些弹片以及这些弹片的尺寸不一定恰到好处，需要进行调整。现在我们讲解一下怎样调整这六个弹片的高度尺寸。 第九步是调整这六个弹片的高低尺寸，以及将产品这两个端部折弯。现在我们讲解一下怎样调整这六个弹片的高低位置尺寸。这四个弹片的高低尺寸 是依靠上膜上这四个零件来调整的这两个弹片的高低尺寸是依靠上膜上这两个零件来调整的。生产过程中，这六个弹片的高度一般比实际尺寸要高，到这一步， 再把尺寸调整到产品图纸上所要求的尺寸。现在我们来看一下这六个零件的内部装配结构。先将这块脱料板取走，也就是将这块 s 零幺、 s 零二这两块板拿走。 我们可以看到这六个零件是这样装在上模夹板中的， 实际上，在这里也有这样一块压板 压住了这三个弹簧，因此这六个零件 在上模夹板中是可以上下移动的。这两个零件于这两个调整感 是这样接触在一起的，所以要调整这些零件与这个上模夹板的相对位置，只要先松开 开这些螺丝，再松开这些螺丝，然后更改这个垫块的厚度，或者在这个垫块 与这个调整杆之间加减垫片，从而达到调整这个调整杆与上模夹板侧面的距离。 当调整杆这一面到上模夹板侧面距离越大，也就是这一根调整杆越往这个方向移动，这个零件在弹簧的作用下 就会慢慢向上边移动，从而使这个零件上的这个端面与产品这个部位的接触力减小，因此这个弹片的高度会有所增加。 如果这个弹片的高度大于产品上所要求的尺寸是，那么我们需要将这个调整杆 往这个模板里边移动，迫使这个零件向下移动。相反，如果产品弹片高度低于产品要求的尺寸是， 那么我们需要将这个调整杆往模板外边移动，从而使这个零件向上移动。调整这些调整杆时 一定要细心，调整幅度不能太大，有时有可能只要将这个调整杆与这个模板的相对位置变换零点零零五毫米，就可以使产品达到要求了。如果这个调整幅度太大， 很可能使产品弹片的尺寸变得更加混乱。另外我们还要注意这些零件在料袋上对应着不同的弹片，调整时， 这些零件对应着哪一个弹片，然后再根据产品上不良弹片的位置，先将对应不良弹片的零件确定下来，然后再去调整， 才能将产品的高度、尺寸调整出来。第九步工作完成以后，第十步是将产品折成四十五度，也就是将这一部分 沿着这一条折弯线弯成四十五度。第十一步是将产品这个四十五度沿着这一个折弯线弯成九十度。第十二步是在这两个位置下料，第十三步是将产品这一部分 围绕着这个折弯线折成七十五度至九十度。 一般来说，这一步很难 一步折弯到九十度，因此在第十四步需要进一步将这个产品进行整形， 也就是将产品折到九十度。现在我们来看一下怎样调整这个九十度，这一步也是利用斜斜结构来完成的。 我们先看一下这几个零件是怎样装在下模板里面的。这个零件装在这个下模板中时，他的底部有传力销顶住，这边有倒料板压住， 他能够在这块模板中上下移动。工作时，脱料板，先将料带于这个零件一起压入到下模板中， 然后 上膜上有一个折弯冲子，将产品在这一部位折弯，也就是在这里折七十五度至九十度，当产品折成七十五度至九十度以后，然后随吊带移到这个位置， 同样脱料板，先将料袋与这个零件一起压入到下模板中，这次这个零件与料袋在向下移动的过程中，产品首先接触到这个零件 与这个零件上的鞋面产生挤压，从而使产品的角度变小。这一步工作完成以后，如果产品的角度仍然偏大， 那么我们需要将这个零件向上调整，也就是先松开这个螺丝，再松开这个螺丝， 再将这个调整杆向这个方向移动，也就是将这个调整块的尺寸缩小，然后锁紧这个螺丝，再锁紧这个螺丝， 从而使这个零件达到上升的目的。这个零件上升以后，如果产品的角度仍然不符合要求， 那么需要重新调整这个调整块与这个模板的相对位置。现在我们来看一下这个调整杆于这个零件底部的接触情况。这个零件于这个调整杆底部 是鞋面与鞋面接触，所以这个调整杆往这个方向移动时，这个零件上升， 相反这个零件下降。由于这个零件的鞋面与这个产品接触，因此当这个零件向上移动时， 这个产品的角度变小，这个零件向下移动时，这个产品的角度变大。掌握这个零件 与这个产品的角度的关系以后，那么调整这个产品的角度就特别简单了。产品在这一步将角度调整好以后， 到第十五步是将这个廉料部分于这个廉料部分剪掉，这个产品就完整的生产出来了。
