博图安装hsp0185时提示关闭实例

这个问题主要是系统的原因或者是安装路径包含有中文。解决的方法是可以先忽略机械安装， 正常情况下安装完成后是不影响使用的，如果安装完成后，使用的过程当中出现报错，可以重装系统，或者是将安装的路径改为英文。

咱们在这儿屏划线看到没有？好，咱们上两节课讲解了有关这个绿灯循环点亮的实操，它用到的硬件是三百的 cpu 和 e t 二百 s p 的 原声 r o 站 r o 站和三百 cpu 进行 t p 通讯，接下来咱们看是怎样在薄透里边进行硬件读态的。打开薄图，点击项目式图 好，点击左上角的新建项目，咱们存在桌面上，名称定义为是个八 好，创建好。首先主太硬件 cpu 在 这儿，在八八八喜八项目上下边添加新设备，点击好，看到没有？咱们在这儿就有许多的 设备，一个是控制器，一个是触摸屏，再的就是 pc 系统上位机啊，咱们选控制器，也就是 cpu， 咱们找到咱们的 s g 三百的 cpu 的 型号是三幺五， cpu 的 型号咱们用的是三幺五杠二 p n d p 这个设备，它都有型型号的，然后定货号也要看 cpu 上的订货号要保持一致。三幺五杠二 e h 啊，这一个好，点击这一个，这一块儿它的版本号是为三点二，然后点击确定好看到没有，现在已经加上了咱们 世超用的 cpu， 然后以双击 cpu， 它下边会出来它的属性，还有信息以及诊断这一块儿，看它属性里边的常规是它的型号，这边录入信息里边与它的型号 标识与维护费一些。还有 d p 接口这一块啊，咱们用到的 d p 通讯待会要在这里进行设置哈。先看一下它的常规里边都有什么东西啊，这是 d p， 这是普尔宾奈特的接口，还有十周深度器中断以及 诊断地址中啊，这一块还有 r o 变来变量一边它们有 r o 模块是没有地址的， 信用卡如文本这一块主要是在常规的里边，咱们要进行 dp 通讯的话，首先要在这个 dp 接口这一块设置一下它的地址好，往下看，看到没有，这个 cpu 的 地址设为二。 好，接下来咱们要增加远程 r o 模块，咱们点进这儿的网络视图啊，出现了这个 cpu， 咱们增加接口模块的话，是在这一块 选分布式 r o， 然后选这个 freeplay bash， 就是 dp 通讯的意思啊。找到我们的 r m 幺五五杠六 dp 十 f 的 型号，下面有两个定库号，要看到我们的接口模块上定好，选择六 b u 零 e， 好， 拖过来看老王这边拖， 然后已经增加了接口模块儿，接下来咱们进行 d p 连接，看这一个 cpu 的 右边这个接口是 d p 接口，这个接口模块儿这个粉刺的这个接口也是 d p 接口，咱们在这儿一划线，看到没有，连接好，这儿已经进行了 d p 通讯的连接，接下来咱们进行参数设置到没有，这个 粉色的是 dp 通讯的线的颜色。接下来咱们选中这个 dp 接口点属性，找到这个普尔巴普瑞菲巴斯地址，这一块儿咱们要设置接口模块的地址，咱们设为它的重站地址之山， 看到没有？这个山是接口模块上的拨码开关设置的，如果有想咨询这个拨码开关对应地址的，可以评论区留言，我给大家说，你说出想设地址几，我给你说拨码的位置好，设置的是山。接下来咱们对这个远程模块 进行注态，咱们双击远程 r o 接口模块这儿好，出现了这个远程 r o 站的组态页面。好，咱们第一个模块是增加的 d i 模块，要选十六通道的，咱们根据咱们的型号来选，找到 右边 d i， 选择十六乘以二十四 d c d i 十六乘以二十四 d c， 好， 这一块 好，在这里边找我们的 d i 模块的订货号，六 b o 零一，要对好这个订货号，然后紧接着往左边拖，拖到第一个朝位这儿好，这儿就已经出现了咱们的 d i 模块，紧接着再找我们的 d o 模块。啊，一式类推也是这个道理。 d q 模块， d q 十六乘以二十四。好，找准订货号，六 b h 零，零，好，紧接着再往那拖。 好，最后呢，要把我们的服务器接口添加到这一块，因为它这个接口模块一定要配合服务器模块使用的，不然它是不能工作的。好，在第三个超位，这选我们的服务器模块这一个只有这一个定位号，然后拖过来。好，这样的话 我们就完成了我们远程 r o 弹的硬件主台。在双击第二模块，看，这边就已经出来了咱们的 r o p a 量地址，一共有十六个地址，然后双击 d q 模块，在 r o p 量里面也有十六个通道。 好，看到没有这鹰自动编辑的地址。好，接下来咱们进行翻译，打到网络识图进行翻译，看有没有错误。好，成功翻译，说明咱们刚才主台的是没有错误的。好，咱们接着下装到 设备就可以正常工作了，点击下装设备，好，下代装载完成。这就是 有关于膊头里边怎样进行硬件主态，包括其他的硬件都是这样可以选择的，在咱们硬件目录里边都是有的，如果你的硬件比较新，在硬件目录里边没有的话，就要升级膊头版本，升级到新的版本。好， 如有其他问题，欢迎评论区留言。有想学习 plc、 dcs 以及质润滑仪表电路电路的同学，欢迎评论区留言交流。

今天我们讲一下博图软件的基本构成，首先我们打开一个博图，然后我们先创建一个新项目， 然后这里有一个创建新项目，有项目的话你可以直接点这里选择哪个打开就行了。如果你创建新项目，然后直接点着创建新项目，然后点创建， 创建完成之后，现在就目前就是现在这个页面，那这里面是没有什么东西的。然后这第一排我们前期的话基本上是用不上的， 这个这些菜单栏里面的东西，无非你可能用的上一个，把新建打开关闭，可能新建打开关闭你可能都用不上，在前期的话，基本上前期这里面基本上都用不上， 然后第二排会用的就很多。第二排这个，嗯，保存项目肯定有很多，然后这里面都是灰色的，然后我们这个创建新项目它是没有东西的，所以我们先添加一个设备，添加一个设备，然后点控制器，随便选一个，随便选一个 c、 p、 u， 这里面我们不要密码，然后 这个点不点现在都可以，然后可以安全访问完成，这样我们就添加那个 p、 l、 c， 那 这里面的东西你看它就有从灰色的就变成可用了。 那第一个保存项目，这个不用讲，大家都知道编编辑完了之后点保存就行了，这个项目就就保存了，然后这些打印、剪辑、复制、粘贴这些删除这些都 没啥讲的，看你自己看一下应该都会这种，那这个翻译，翻译会很有用。嗯， 翻译是检查你的那个程序有没有错误，比如我们在这个程序块里面双击一下这个，我们在这里面就可以翻译程序了，那正常情况下，那我们点翻译， 点编辑的时间，这些东西是看这里错误零，警告零，就是说明我们这个程序没有错误，如果有错误是什么情况下？比如说我们先随便就写一个，那么再点编辑， 你看它就会跟你说 plc 一， plc 我 们建的这个新项目的名字就是 plc 杠一，然后程序快，然后这个程序快，然后这个这里面的这这一个 对应的程序段，这里面这个程序段一，他会跟你说的很清楚，然后他会说有什么错误，然后你就找对应的，找到这个，然后就修改这个错误就行了。这个就是个翻译有没有错误的问题，那你把删了之后再翻译， 当然弹琴会没有错误了，这个是随时随时都会用的，那这个下载，下载到，下载到设备，下载到设备就是我们上第第四节课，我们讲了上传下载， 哎，程序这两个是用的最多，用的非常多的下载就是把我们这个 编好的程序下载到 poc 里面，这一个设备上传就是把 poc 里面的程序上传到这个我们这个电脑里面，就是这两个意思啊。这个模启动仿真，启动仿真，如果你没有 poc 这个东西是随时都要用的，你点一下之后， 比如说我们这里输入一个 m 零点零， m 零点零，然后输出一个 m 十点零，好，这样的话，然后我们这个编好了之后，我们点这个仿真启动，启动，再启动我们就可以运行这个程序了，就是我们这个程序就可以不用放在那个 plc 里面， 就是没有 plc 都都能都能仿真，看下我们的结果是怎么样的？如果你有 plc， 这个基本上就不可以不用 有 p o c 的 话，你仿真的话，它这个会，一般情况下啊，它会反应的比较快一点，如果用这个的话，很多电脑啊它都会反应的比较慢，像像我这电脑的话啊， 它的反反应的稍微比较慢，那这里它点了之后，它这个操作跟它这个下载到 p l c 里面的操作是一样的，一点完之后这里有个装载， p l c 里面弹出来也会有个装载，一模一样啊，一模一样，有装载 好，装载了之后，他是问你要不要启动那个 p o c， 那 现在这里是黄色的，没有启动，那这里 stop， 然后你点启动完成，看看它现在就启动了，启动了之后， 那你就点一下这里 p o c， 启动了之后像程序没有，没有，你还是没看到这个有什么变化，是不是？但是你相当于是你脸脸上的 p o c 啊，连上的 plc， 你 看这，然后你现在可以点在线转在线，这这个操作跟到你下载的 plc 里面的操作是一模一样的啊，无非就是你下载的 plc 里面没有这个，没有这个小窗口，其他的都是一样的。那转转在线了之后，你看这里面的这些东西，它就会亮了， 那你再点一下这里，然后你要想看这个程序，这时间你要点这个地方就启动程序，看现在看到现在你就能看到这个程序了， 看到这个程序，你看这里面它是没有，这个绿色的是没有接通。呃，绿色的是接通了的，这些东西是没有接通。你说如果你，你把这个这个地方，你看这两个开着的，如果你把这个一接通了之后，这边就接通了，所以我们现在手动 让它为一，那它就接通了，那这边就接通了。如果你这个地方输，把它放到那个 q 点，看它 p、 l c 里面的 q 点，它就会亮好零。然后我们接着讲讲上面，然后转战线，就是你现在不用不用这个东西了啊，你直接点点转向就行了， 它就是没有战线，但是你 p l c 这里面还是连着的，如果你不想模拟的话，你直接把这个擦了就行， 就把它擦掉退出仿真啊，这就这这一排，这这几个非常有用的啊，那这个是启动 plc 和停止 plc， 这个其实用的严少， 有的时有的时间你你下载了之后，下载程序之后，你忘了点这个启动 plc， 然后这个 qplc 有 可能是就没有亮，然后你可以点这里启动和停止 plc， 那 其他这个 交叉引用，一般我们可能都不会在这里用，在这里面点，一般你们就点到这里，比如说我们想看到这个，看这个地方，这个我们在哪个地方用了的，有的程序里面可能可能用了很多东西，比如说，嗯，像我还是换一个程序，换一个我们写好了的程序， 为大家讲这个一个东西，讲这些还是有点麻烦的，就是我们在在点这里，我们顺便讲它打开程序，打开项目，然后点浏览，浏览，我们浏览桌面去，所以我们去找一个程序啊，是否对当前的这个程灵感， 就说你要不要保存这个项目，如果你保存了一点四，不保存就点五，我们打开之后我们打开一个新项目，新项目我们接着讲啊，接着讲我们随便点开一个， 随便点开一个像再点开一个，嗯，刚才我们讲到这个这个交叉引用，交叉引用就是我们可以在它的程序里面有很多写了很多东西，比如说我们在这个地方用了这里， 然后我们点右键交叉引用信息看，我们就会找到这个东西它在哪个地方用了，那我们就点这里啊，点这里它会说我们这个东西在这个 alarm 里面用了，然后在这个 v 九零控制里面，在这个 v 九零， 嗯，在这个 v 九零控制里面这里面也用了，也用了这个这个东西用了这个地址，我们可以 可以直接点开这个，他就会弹到这里，点开这里面他也会直接转过去，在哪个地方用了这个东西以后，这个会非常非常常用， 就是这个，这这一个，这一个就是我们点右键的这个其实一样的，这个费非常通用啊，这个要用啊，这个东西通用的就也有用，但是前期应该你不会用，后期那如果你以后学的还可以了之后啊去查看程序的话，他会用， 他会把这些分开两边，然后就可以对对找一下。这个功能也用的也比较多，比如说你想把这边的东西往这边复制，然后点右键复制，然后点过来就会非常的方便，对吧？这个功能就左右这个， 那这个查找的话，查找的话就跟刚才那个交叉引用器有点相似。比如说我们再再点一个这个，点开这个我们 ctrl c， 我 们要复制一下，我们查找这个这个地方哪里有用，看到没有，这两个也也被查出来了，就这个意思在哪个地方用， 那这一排的这几个用的比较多，然后第二排，第二排这一排也用的比较多，然后第二排这一排也用的非常多，然后第二排这一排也用的非常多。 这个比如说我们先我们先这个他，你看这个，这里面有很多这个，我们这个程序段太多了，是不是这一个个我们想拉到最下面， 或者是我们想大体浏览一下这个我们备注是什么，然后我们点这个地方，就是这个可以把这个程序给全部关关起来，然后看这个，呃，我们备注的是什么东西，然后也可以全部把它打开，然后这两个是这两个，这两个就是 比如说我们八八段写了，我们下面没有。 ok， 我 们想在下面再再加一段九段，然后我们可以点到这里啊，这个地方就是加一个啊，这里面就有个九段了。然后我们不想要这个，我们可以在这个小程序，如果我们不想要这个九段，点到这个九段，然后点这个叉叉删除就行。 这些肯定都用的少了，这些很少用，这个也很少用，这两个用的多，这两个用的多，这两个用的多，这些都。嗯，这些这两个会用的多，这些其实自己去点一下，有的不知道， 就是我们我们点一下这个上面那个标号没有了，再点一下标号和字都有了，都是显示这个， 其他的是用的少了的，这个这个这个就是更新不一样的快，别人以后加了一个快， 然后你调用了很多次，然后你改了快之后，然后你点这个他所有的快就会一起改，这个是很方便的。其他的这几个这个刚才已经说了，就是启动的，启动的监控的意思，其他这里面这两块用的最多，然后面就这里面了，这里面是我们建好的，这这一块是建了个硬件， 你接受添加我们的新新设备啊、新硬件啊，我们需要需要给他们点一下，然后我们要点那个 p o c 啊，我们会在这里面选择有 p o p o c， 然后我们要进要选这个，如果有这个触摸屏的话，我们在这点触摸屏，然后就找一下这里面我们需要的哪一款触摸屏。触摸屏的后面啊， 这个标它都有对应的这些东西，也有这个订购号，你直接按到这个选就行了。然后还有这个 pc 系统啊，就是，嗯，这个跟它这个触摸屏其实是一样的，只是这个地方它是用在这个电脑上的，这个是就是它们本来就有个小触摸屏，这个大家知道啊，那这个驱动器 就是新本子，它有自己有很多的一些变频器啊，去驱动器啊，它有的，它有的那些，呃，驱动文件它都放在这里面，这是一个添加新设备， 然后添你添加了新设备之后，它会放在这里面，它有的有的，添加好了之后它是没有这个的。我先给大家看一下，添加好了之后它是这样子的，它是没有分配的，我们点到这个网络视图添加好，就这样子，我们点到网络视图，然后我们要把网络视图，要， 要把它连起来，是吧？连起来它们两个才能通讯嘛？这里有个没有未分配，你点右键分配，哎呦，然后连到这个，这个就是这个 plc， 对 吧？确定啊？我们现在就连起了，比如说现在我们要在这个网络数据库里面要手动把它连起来，连起来之后你才能通讯上， 然后这这是这个硬件，这一块硬件添加网络是否添加？然后这里面有一个，有一个设 设备试图，比如说我们点一下这个 p l c 啊，点到设备试图，它就能更详细地展现这个 p l c， 这个 p l c 那 一些信息。比如说我们点一下这个这个 p l c， 然后它对应的这些， 这里面所含含的这些地址啊，还有类型啊、订货号啊这些全部都会展现出来，这是 plc。 还有这个我们是这是后面添加的，我们的现在点位不够了，我们要添加的新点位。 d i d q 十六路 啊， d i d q 十六路啊，能不能看到放在这里啊？ d i 十六路啊， d q 十六路， 就是我们输这里的意思是我们新加了十六个输入点，十十七、十六个输出点，就是我们双击一下，双击一下这里面有 有有对应的地址，这个地址我们添加好了之后，添加好了之后你这里点属性，点属性，然后在下面有对应的 id 值，对应的 id 值它系统一般它都会默认，它会给你分配好，分配好你直接拿来用就行了。你， 你说这个是哪个点位？它是它这里写的是其实从二点零开始到三点零、二点零到三点七，哦，这里面就是二点零、二点一、二点二、二点三、二点四、二点五、二点六、二点七，相当于是 八个，再加八个就是十六十六个，对吧？然后这里有个输出也是二点零到三点七也是十六个，那这边后面一样的那 d i， 这里面就像这里面就小一点，看它只有 点右键 d i 十六路，它只有输入十六路，然后没有输出了，这里面下面都没有了。然后是 a q， a q 里面它这里写的是， 在这里写的是 a q 二乘以一四个 b t， 就是 它有四四个 字节的长度，你要么点右键属性啊？它这里有地址，其实地址我们从幺四四开始到幺四七、幺四四、幺四五、幺四六幺四七，就是四个 b t 啊，这里有四个 b t 可以 用，你说长度四个 b t 就是 两个 字，对吧？两个，这我们上节课学过的四个 b t 就是 两个字节，是吧？两个字节就是一个双字节， 就是我们有这有这么多一个一个长度可以用，然后这个这一块就这样，这块是一个通讯，这个通讯块，这是这个 modbus 四八五的这个通讯块，二手两千字的一般都是用这个，不用想啊，这些一般都现在都用不上了，现在都选这个， 这里这里面没啥东西了，这里面直接选上就行了。而且你你选了之后，它这个会，它会默认，欸，到哪去了？它会默认直接你勾到这个，这个你添上之后都不用管 四八五，重新。然后这里面，这里面这 plc 里面右键属性，这里面用，用的最多的就是有两个，第一个就是这个， 你开往地址就是我们的这里面要添加这个地址，添加它的 ip 地址，还有一个就是要在这个系统始终里面要添有这个始终的选项，用还是不用，那就看你勾不勾这个大概的意思，你看 这里面是这个，等会下一下，下一节给我们讲这个，讲这个指令的实验都会挨在的讲一下这这个东西，这个东西以后做程序用的也蛮多的，只有三四个用的多，其他的基本上很多，不会用其他的这些。哦，基本上 用的很少很少很少，这个是有的，你可能做过几年，十年那个，呃，自动化有可能用不上，然后这是这一块，那下面这一块我们的程序，呃，呃，整个建设 他都在这里面，这个程序我们正常出来的话是这里只有两个这个东西的，那这些所有的都是通过这个新建 新块。比如说我们可以新建一个组织块，新建一个函数块，这个新建一个这个含这个函数块， f c 块、 f d 块啊，新建一个数据块，这数据块就是 下节课再说吧，就是我们整个程序框架都在这里面，那这里面相当于还可以打个包，就你点这里，点右键新建组，那它这里面就有一个组，那你在组里面再去添加一个。呃，什么东西？比如说你添加一个 x c 块，确定 啊？你可以在这里面建东西，也就说你建的那个程序，你可以把它分出一个，一个把它建好，在整个一块这些东西， 这几个东西在下几节课，然后讲那个指令，然后都会用到这些。现在如果空讲这个的话，那也没啥意思啊，大概知道这里面的构构建就行了，这些下面基本上都不会怎么用啊？ 然后这个你建好了这个 h m i， 这里面你就可以新建一下画面之类的东西，新建很多画面， 然后去去做这一块，完了之后，这一块也完了，上面这块也完了，那这边就是这边唯一一个就是一个指定，在这里面指定有，你看这里面指定有，这里面有下面下面下面，下面有很多指定， 看一下这些指令啊，虽然有很多，但是实际上有很多很多你用不上，有可能你做十年的功控可能都用不上，但是有的啊，这么跟你说吧，就比如说我们的定时器， 你在前期应该只用得上这两个，其他的这些你都用不上，或者说在以后你写程序百分之九十五你都会用到这两个，那其他的这些你都基本上用不上，或或者说有会以后有有几个肯定你以后都不会用。 像这个加计时啊这些这两个肯定也用的用的少的很。 你说这两个用到你所有以后占程序的百分之九十五，而且这一个接通延时，在你以后以前程序的话可能用到百分之九十九十五之中，你还用百分之九十，这个最多用百分之五，其他的肯定就少了。所以说我们学先把这两个学好就行了。当你把这两个学好了之后， 然后你再去研究这些，那就很简单了， 这里面比如说这个计数器，这三个要用按比较就是前面的一二三四、五六这几个要用，其他的肯定都用的少。数学函数这些肯定只只用的话怎么计算加减乘除？然后其他的这些什么平方根啊，肯定都用的非常少，就是很多很多的这些指令啊用的少， 我们只去学我们现在经常用的，等你把这些常用的用熟了之后，你再去学这些，那就很简单了，如果你现在一次性把这些东西全部学完的话，那你学起来就这就很吃力了。就 啊，这些基本上都不会用，前期啊，这后期都不会用，还不说前期啊，就这个这个酷，这个酷肯定也前期也不会用，到后期你成为高手了，这个这个才会用啊。现在这个薄涂的这个界面大概就这样子，下节课， 哦，我这里有一个表， 下节课我们讲，开始讲指令， 我们下节课开始讲，昨天从从这个最初的这些这些从 i d， i d 把全部讲下来。

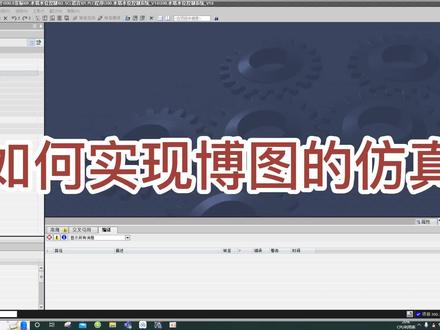

大家好，现在来讲一下如何对博图软件进行仿真，在讲之前呢，首先我们要确认你安装了是否已经安装了博图的仿真软件，我们可以看一下，这里是一个博图十六的安装包。 首先呢我们可以去装 step 七和 vcc 的这个应用文件，去安装好以后，接着呢我们就要装 plc seem， 这个就是仿真的软件，这两个软件装完以后呢，然后我们就用这个授权的 代码去授权一下，那么你整个薄度去已经装好了，这是你进行仿真的一个必须条件。那么下面呢，你装完软件以后，紧接着呢，我们来去教大家怎么去仿真，我们打开项目以后呢，这里有一个飘色的项目和 hmr 的项目啊，首先 的话我们去点到 plc 的项目，这里有一个电脑的按钮，如果说你这个电脑的按钮是灰颜色的，那说明你的仿人器没有装好，那么可以去重新去激活一下，如果说你这里是可以 点动的状态下，我们就说明你的仿真软件已经装好了。点完以后呢，我们可以看到一个面板，面板这里我们不用去选择其他的东西，我们直接点击装载，装载完以后，他这里会提示你启动模块，一个是无动作 可以，另外一个就是启动模块这里我们就是启动模块，让 p l c 打到 run 的状态，如果说你们你点的是无动作是吧，那也没关系，那等一下到 p l c 这里的时候，你再点击点 点一下这里的 run 就可以了，这里的话我们可以去选择启动模块，这样的话 plc 可直接进入 run 模式啊。 plc 的仿真建立完以后，然后我们再点击 tb 九百 comfort 这个 hmi 的文件，然后同样的也去点击这个按钮，首先的话它会进行编译，编译完以后它会出现画面，这里我我们可以看到有一个， 刚才在那瞬间的时候，你们你们有没有看到已连接，已建立画面，如果说有这个的，说明你的仿真已经能够实现了，我们可以去进入画面看一下吧，我们点击启动，这样的话 画面上就能呈现动作了，有有颜色变了，说明你的 p l c 已经连上了。如果说你的 p l c 连不上，它会呈 见什么样的状况了？我也可以给大家演示一下，比如说我们把 p l c 的防尘器关了，我们直接去点触摸屏，对吧？连不上 p l c 的，它会显示连接中断，连接中断，这就是没有连上 p l c 的 一种情况。没有连上 p l c， 那么你可能要去检检查一下你的一个 你的连接有没有正确小图标，哎，设置 p g p c 接口里面去查一下啊。说你 仿真的话，你必须保证你左边的是 s 七 online step 七，右边的话是 step 七 c tcp ip， 如果不是这个的话，你需要改一下啊。首先呢，可以在这选择，这 你选择左边的 plc scene tcp ip 的话，是在下面选择啊。如果，如果说一开始是这样的，这样是不对的，你必须要选择这个 点击确认，确认完以后，紧接着呢，你再去点仿真，如果说你还是不能实现仿真，那说明你的博图软件安装是有问题的，是吧？那这个时候你需要重新安装软件了。最后谢谢大家的观看，我们下次再见。

好，从这节课咱们开始讲西门子薄图软件的应用。说到薄图做编辑制动画的同学都听说过薄图，这软件非常强大。咱们先对薄图软件进行整体介绍，薄图英文代号 t i a popple p o n t l， 这是它的全称，是西门子推出的 全集成智能化工程平台，打破了传统自动化软件的功能割裂。传统的软件都是程序编程，是一个软件，然后画面主太又是另一个软件，他把这所有的功能集成， 将控制器编程、人机界面、主太、驱动装置配置等核心任务统一纳入瘫痪开发环境，其设计理念深度契合工业思想，零发展需求啊等等都是他的这个软件的整体介绍。他他软件的 优势呢，是重述自动化工程效率，这很多介绍咱们在后边的编程以及主态中会接触到有关它的版本呢，咱们来看一下。薄图软件是在二零零九年首次推出 v 四点五 bash， 可， 然后一直到 v 十一、十二，一直到现在的 v 二十一，以及它们每个版本发布的年份，这儿都列出来了。还有就是说它们的功能，每一个版本对应了一些功能介绍，支持了一些电脑的操作系统，还有就是一些兼容情况，每个版本 之间的兼容都一一进行个介绍。好，有需要这些资料的。好，可以这个评论区留言我给大家。好，咱们先先简单介绍一下薄图能够主态编程的 cpu 的 种类 啊，这一个你看这一个是 s 七三百的，薄图不仅能对 s 七三百、四百，还有幺二零零幺五零零，还能对 t 二百 sp 都能够编程移以及一些 触摸屏进行主态，它的功能非常强大。接下来咱咱们会结合每一种 cpu 向三百幺二零零幺五零零进行单独的介绍。像这个硬件的是 e t 二百 sp 的 一个远程 r o 站，嗯，往往就是幺五零零和三百幺二零零等等，都结合这个远程 r o 站进行现场的控制操作。接下来咱们对软件的进行 介绍啊，接下来咱们对薄图软件进行整体介绍啊，这个薄图软件非常大，像十五十六能达到五六十个 g， 像现在最新的 v 二十 v 二十一能达到八十个 g， 所以 说非常强大。在这个买来新的电脑之 之后，可以先立马装到薄图，以便于薄图的安装，多用的时间久的电脑有可能会装不成功啊，或者是在新建虚拟机这虚拟机里边进行薄图的安装。好，咱们现在这些都是薄图的一一些 主键，像这个 s 七，这个是仿真啊，这个是主程序，咱们双击打开薄图。好，现在已经打开， 这就是一个启动了一个页面，要打开这个编程页面了，点击这个项目式图。其实薄图的每个版本啊都大同小异，只不过最新版本支持一些最新的一些硬件和固件版本号而进行了升级， 其实编程原理都是一样的。好，这是一个打开了一个没有程序的页面，咱们如果想打开以前的程序，可以从这打开，找个桌面上的程序，找个最简单的吧。 好，现在已经对一个工程打开了。然后咱们听姐来介绍一下菜单栏这个项目里边，看一下他的参数 啊，主要是新建打派项目或者移植项目，把核柚项目的令春为备配已恢复，多用户撤一些啊，咱们后期列编程中会讲解，还有编辑里边儿对一些编辑撤销啊，这个 介绍有仕图像我们的项目数勾选章之后，这个左边会有列出项目数的内容，勾选哪一个会出现哪一块的内容。比如这个在线，在线里边比较常用啊，也绑定的起用核柚这个叉导 cpu， 还有就是设备维护，还有上传设备，上传设备的下载啊，这一块都在这一块，其中 cpu 停止 cpu 等等等等，这一块比较常用。再的就是设置 一些啊，酷啊支持包的一页设置，这里就是工具窗口帮助这一块啊，咱们停接对这个项目数进行介绍，像这个我打开了工程，它的 cpu 是 三百就能看到它的这个 设备信息，在设备主台里边可以看到硬件信息啊，双击打开啊，这就是对这个 cd 有 进行的介绍，这是刚才先看到的，删版后，后面的编程中有单面会 对这个编程进行介绍，以及对它的 r b 地址啊，或者程序啊，功能块，程序块进行一一介绍。再往下看就是程序块，他们的程序是放在这里的，这现在只有一个 o b、 f c 还有 d b 块 啊，公益对象，这个新增对象外部源文件，还有也 prc 变量，我们默念的也变量，还有新建的变量都会放在这儿。还有 prc 的 数据类型啊，这个是监控强制表，可以对这些点位进行实时监控，可以对数据点进行强制，还摘下备份 数据的备份啊，下面又是本地的一模块，就是本地的硬件，这个就是分布式 r o， 这是我们刚才看到的 e t 二百 s p 是 简称 r o 站， 还有未分轴的设备，还有一些这个远程通讯。赞好，这就是一个软件的整理介绍，后面的视频咱们会对这些软件的功能以及程序块的编程注意事项会一一详解。

大家使用西门子薄图下载程序到仿真器时，有没有遇到过程序不能下载的情况？软件提示当前无法支持仿真，就像视频中这样。其实这个问题非常简单，首先选中当前工程名称右键属性，在弹出的对话框中选择保护选项卡， 勾选快编译支持仿真选项。我们再下载一次试试，我们可以看到已经能正常下载程序到仿真器里面了。好了，觉得有用可否点赞收藏？谢谢！

大家好，今天来和大家聊一聊博图安装的问题，大家在安装博图的时候会面临很多问题，比方说安装博图什么版本？ 佛祖现在从 v 十五已经更新到 v 十九了，对吧？有很多版本，而且 v 十五呢，还有 v 十五点一，对吧，让大家有时候分不清楚，可能你的版本安装太低了，导致你不能打开版本高的程序， 然后呢，你必须要重新装薄涂的软件，还还有一种情况呢，就是说你安装好了薄涂的软件，但是呢薄涂会出现各种各样的问题， 可能会遇到你的提示，你 basico 的授权不对，或者是 professional 授权不对，也有可能你安装的 p l c 版本也不对，比如说博图。 step 七，你可能安装的是 basic 的版本，但是你程序的要求是 professional 的版本，各种各样的情况，还有一种情况呢，也是我经常遇到的 一些情况，是别人粉丝啊，或者是给谁给我留言的，就是说他在进行 plc 和触摸屏进行通讯的时候啊，触摸屏和 plc 连接不上， 导致这种情况，那么也有可能这种情况呢，可能你的设置不对，控制面板里面的一个 setting 设置不对，也有可能是你的防火墙没关，或者是你安装的薄涂有问题，或者是你现在的系统和薄涂不匹配导致的各种各样的问题， 这些问题呢？嗯，有些问题能够百度得到，但是有些问题就算你百度到了也不能去彻底的解决，所以导致你各种 各样的困扰。那么今天呢，我觉得有一个办法，可以免去上去的上面的烦恼，可以解决所有安装薄涂的问题，那么就是使用虚拟机， 那么如何使用虚拟机呢？我来简单的介绍一下，现在呢我这里面有两个文件夹， 第一个就是薄涂的虚拟机里面安装的薄涂，十七，十六，十五点一的薄涂啊，第二个呢就是温威啊，十六的一个虚拟机是什么意思呢？也就是说当你 也拿到这两个文件夹的时候，那我第一件事你要去安装 winwill 的虚拟机，怎么去安装呢？我来给大家演示一下。首先的话双击，然后点运行 电视， 我给大家提醒一下， win vr 它有两个版本，第一个就是 player 版本，另外一个就是 profession 的版本， profession 的版本是需要密药的，所以说我不，我不推荐大家使用，我推荐大家使用 player 啊，这个是不需要密药的， 而且他已经在你的日常工作中是已经足够用了，所以说我推荐大家使用十六 player 这个版本啊，然后点击下一步，接受下一步， 然后点击下一步，然后这里可以把它取取消，勾选点击下一步，这里可以增加他的快捷方式，我们再继续下一步，然后点安装， 当我们打开 movie 虚拟机以后，它这里显了个十六十六 player 仅限于非商业用途啊，然后我们要打开刚才这个文件夹里面的一个虚拟机啊，那么我们 player 文件打开， 打开以后，我们找到这个文件，然后找到这个虚拟机的配置文件，然后点打开， 打开以后，正常向情况下，我们先对他进行虚拟机的设置啊，要设置他的一个内存大小，这里呢我是选择八个 g 啊，因为我的电脑的话， 看一下他是十六个 g 的内存，十六 g 的内存，所以说我给他分配八 g 啊，正常情况下你如果使用虚拟机的话，内存的话啊最好是八 g 以上啊，这样的话你可以给你的虚拟机分配八 g， 然后外面来分配八 g， 对吧？ 分为八七以后，然后这里有选项，这里我们可以暂时不用啊，然后直接点确认，确认完以后，然后我们点击播放虚拟机，播放虚拟机， 打开虚拟机以后，我们就可以看到里面安装的薄图十五点一，十七和十六，但是能够真正的实现 博图 p l c 和触摸屏仿真的啊，只有博图十六，因为博图十五点一和博图十七我没有安装博图十六 p l c 仿真这个软件， 如果说想要去实现十七和十五点一的仿真的话，那么你要去官网上去下载这个 plc 的仿真软件，然后安装在这个虚拟机里面，是吧？等到以后你的薄图 更新到十八十九，同样的可以安装在这个虚拟机里面，对吧？安装完以后，然后你这个虚拟机你可以拷贝给别人，对吧？别人就能够立马使用你的博图软件，是不是这样的话，看来虚拟机是不是特别的方便 和会计，可以节省大家去安装博图软件的烦恼。

好，大家看这个 h 七三百 cpu， 现在正在报故障，有了解是什么故障的吗？脖头第二节课咱们讲解一下七名指 s 七杠三百 cpu 硬件知识。首先看史少，左边是一个 s 七杠三百的 cpu， 它的型号是 cpu 三幺五杠二 p n d p。 好，咱来认识一下这款 cpu， 先开这个盖板看下边哦，我先把这个网线拿掉好，再一看，这个的电源是二十四伏的，红是成，蓝是负。然后这有两个网口， 看到没有？ p 一、 p 二，这是指的叉二通信接口是网口，这两个看到吗？是这两个网口的信号指示灯。 好，这一个是叉一通讯接口，是指的 d p 通讯接口，它有两种通讯方式，一种是 d p， 一 种是网口。再看它这边有一排指示灯，分别是 s f、 b f 一、 b f 二，闷着等等，咱们看一下它的功能。 首先第一个指示灯是 s f 指示灯，它是系统故障指示灯，如果有故障，它会显示红色，现在红色常亮，表明它的这个硬件和它的软件配置有问题啊。软件里边可能有配置的是有通讯模块，还有一些硬件现在只有 cpu， 它是报系统故障。 第二个是 b f 一 是红色，是指的叉一通讯接口，就是指的 dp 通讯接口，现在有通讯错误。 b f 二是指的网口， 现代语如果是红色的话，它会提示是网口通讯故障。接下来 mate 指示灯是指的维护指示灯，如果有维护状态，它会显示黄黄色。接下来 dc 五伏正常工作时，这个会显示绿色。 f r c e 是 强制指示灯，如果程序里边有强制指示灯，正常运行中它是绿色，时到不停止，如果有停止的状态，它不显示黄色。 接下来再看这三个拨码状态，最上面是状运行，最中间这个是是到榜停止。 好，咱们看最下面这个 m r e s 拨码是指的复位拨码，如果短时间拨过来，会进行 i e m 工作内存的复位，如果长时间拨过来，会进行整个存储器的复位。这是 at 七三百 cpu 的 硬件，支持。 好，下个视频张明会用薄图对它进行上传下载以及查看内部的程序，以及用薄图对艾特七三百 cpu 进行编程。 好，有其他需要了解的可以评论区留言。好，有想学习 p l c d s 以及自动化仪表电路电路的同学，欢迎评论区留言交流。
