金橙子怎么打开cad的文件

大家好，下面为大家介绍一在 c、 a、 d 三软件系统参数下的紫菜单。首先打开系统参数，其中常规在金城紫科技视频号里有详细的介绍，有兴趣可以点开视频号观看。 这里我们打开颜色，系统参数里，颜色里包含背景、工作空间、辅助线、网格及 stl。 文件在软件中显示的颜色背景是白色，工作空间是黑色。下面我分别打开辅助线、网格和 stl， 可以看到分别对应的颜色。下一个是工作空间，工作空间是设置工作空间的属性，包括工作空间的大小以及位置。 首先可以看一下工作空间，指主界面中的蓝色矩形框部分。工作空间是操作员自定义设置的实际设备的有效工作区域，实际设备的有效工作区域由设备场境决定。 中心十字线的红框是方便操作员观看绘质。对象自动备份是设定 e、 z、 c、 a、 d 三软件自动备份的间隔，以一分钟为基本单位，自动备份的文件保存在主目录的 autosave esd 文件夹中。 我们再看移动旋转，微调距离是用键盘的方向键移动图形的时候，每次按键盘对象的移动的距离，我们看一下，选中这个对象， 按方向键可以在对象属性栏看到位置的变化，是我们设置的一毫米的距离。大调整比例是我们使用方向键的时候，同时按住 shift 键所移动的距离等于微调的距离，乘以大调整比例。 我们把这个图形选中，同时按 shift 键和方向键 移动的距离就是我们的微调距离一乘以大调整比例时，所以它一次移动的距离是十毫米。旋转角度是我们使用这个方向键移动的时候，同时按住 control 键，每次按键盘所选对象的旋转的角度，这里我们设置为十五度。 然后我们按住 control 键，同时按方向键， 图形以原点旋转十五度。接着看下边的回原点方式，指当用户执行选举命令中的回原点时，是把选举的对象的哪一个位置放在原点。将每个文件都分成零到八九个点。 设定回原点方式，可以按照习惯定位这个图形中心是零，然后一二三四五六七八九个点。我们可以把这个输入回原点改成一，就是用图形的左下角去回归原点， x y 可以 调整回零坐标，把 x 改成二十。现在选中这个图形， 然后点击放置到原点图形的左下角，将精准地位于工作空间的二十零处。 您学会了吗？如有更多问题，请关注金橙子客户服务小程序。

大家好，本期我们讲解三 d 矫正的方法与使用。三 d 效正式基于九点和多点较正的一种新的矫正方法，它极大的提高了三 d 曲面加工的精度，解决了三 d 达标中产生积变的问题。接下来我会将三 d 矫正分为九个步骤来进行演示。 一、首先打开 calibration reserve 软件，选择三 d x、 y、 z 校证，然后点击确定退出。二、在标刻参数界面中设置合适的激光器参数和申请协议，然后加载做好的九点或者多点校政文件， 加载成功后点击 c 轴教证。注意， c 轴校正中每输入或修改一个值，必须撬回车。三、根据实际情况设置合适的测试图形和矩形的尺寸大小以及焦距不长焦距和不长测试图形。网格中体现为相邻网格的 c 值得差，理论上焦距不 长，越小， z 值较正，精度越高。雕刻矩形尺寸的大小可根据需要较正的图面进行设置。四、填写测试焦距的理论值和效正值，然后点击标刻测试图形，理论值在正交位置时为零，镇静上升为负，下降为正。例如，镇静上升十毫米，理论值为负十，下降十毫米，理论值为十。 而标刻处的测试图形大体分为三类，以网格为例，第一类中心对称。 第二类颜色上深下浅。第三类颜色下深上浅。而我们则需要通过调整较正直来使标刻出的图形中心对称。 如果下半部分颜色较浅，则减小较正直。如果上半部分的颜色较浅，则增大较正直，直至中心对称为止。注意，如果打出来的图形完全看不到，则增大功率。若打出的图形看不出明暗 变化，则降低功率或者增大焦距。布场。五、点击标刻，举行测量标刻，举行中心十字的 x、 y 的长度并点入，然后点击添加 z 轴教程数据。六、点入零地面测量的矩形尺寸， 然后根据实际的镇静调教范围确定 z 轴较正的范围后，再根据需求设置分层数。我们这里以七层为例，每一栋五毫米为一层，以零平面为参照，分为下三层和上三层，零平面为一层。注意这三项数据填写完成后不再改动。 七、将镇静高度下调五毫米后，再重复步骤四和五， 然后再重复当前步骤，直至下三层全部完成为止。 八、上三层与下三层同理，把镇静从零鼻面往上调，然后重复步骤四和五即可。 九、上三层也做完后，点击生成三 d 矫正文件，再点击保存三 d 矫正文件， 三 d 教证就完成了。

打开 skart 三软件，点击参数 f 三， 点击扩展轴方案， 选择 z 轴。 一、红框内根据所用驱动器数值进行设置。二、黑色括号内，根据所用轴进行设置， 找到零点，只能选择式 关闭参数 f 三，点击寻找零点， 添加圆形图案，点击上下箭头，移动 c 轴，点击雕刻，反复操作，找到焦点， 对焦后点击焦点位置，设置当前焦点为焦点位置，点击删除，删除原型， 点击三 d， 使界面转回三 d， 导入 n tl 模型， 点击平底区面， 点击中心，将模型居中， 再次点击评题区面，选择顶点 c 轴，将数值设置为零，点击分层切面， 根据实际需求设置最轴、最大、最小值和切面厚度， 点击增加轮廓， 根据需要添加轮廓，轮廓覆盖图片， 点击分层切面，点击增加轮廓，鼠标变为小手后，点击轮廓线，将轮廓夹到切面上，点击填充， 点击确定 现在可进行雕刻。

大家好，下面为大家介绍 ez、 c a、 d 三文件管理的四大基本操作，新建、打开、保存和另存为。首先我们从零开始新建工作空间。新建的作用非常简单，是为了开启一个全新的空白的画布。我们可以在文件点击新建， 或者直接按下键盘上的 ctrl 加 n。 如果当前有一个正在编辑且没有保存的文件，会弹出一个提示框，询问是否要保存。为了防止误操作时导致工作内容丢失，我们先对这个文件进行保存。 可以看到此时已经新建了一个全新的工作空间。我们接着往下看。如果想要继续编辑之前保存好的设计或者查看一个模板的时候，就需要用到打开功能，同样是在文件点击打开， 选择刚才保存好的文件，或者是点击 ctrl 加 o， 然后再选择我们想要打开的文件。 e z c a、 d 三的主要格式是 e z 三，我们不能用这个功能去打开图片、矢量文件等非 e z 三格式的文件。 第三个是我们的保存，选中之后，我们点击保存或者点击 ctrl 加 s。 保存是在我们工作过程中最重要也是最需要养成的习惯。 e z c a、 d 三提供了两种保存方式，保存和另存为。 保存是对一个已命名的文件进行修改，直接点击文件保存就可以覆盖旧文件完成保存。另存为的话是不论文件是否已经命名，点击另存会立刻弹出需要保存的对话框，保存后旧文件不会被覆盖， 当前编辑的是新的文件。 e z c d 三有一个保存预览文件的功能，它能将我们的设计内容生成一张预览图，在这个地方可以看见保存预览图片。 输出方式有输出全部对象和输出选举对象，此时选择勾选输出全部对象。我们把这个文件关了，重新看一下。软件会为整个工作空间内容生成一张预览图。下次打开文件时，在对话框里就能直接看到文件的完整样子。是我们刚才做的整个的文件。 现在我们选中单个对象，然后另存为选择输出选举对象，再更改一下文件名，勾选输出选举对象时执行另存。 下次打开时，预览图里只会显示当初选中的这个对象，其他未选中的部分不会在预览图中。 我们最后回顾一下， control 加 n 用于新建， control 加 o 用于打开， control 加 s 用于随时保存进度，而另存为用于创建副本和首次保存。 您学会了吗？如有更多问题，请关注金橙子客户服务小程序。

哈喽，大家好，今天给大家介绍一款产品，金橙子 g 三 pro d l c。 金橙子 g 三 pro d l c 是金橙子曲控一体扫描模组 g 三系列的成员之一，这款产品可以装配在做深雕浮雕的设备中。 那什么是金橙子区空一体扫描模组呢？请大家跟随我们的镜头一起去看一看。金橙子 g 三 pro d l c 内部集成的是金橙子 d l c 绑卡，支持金橙子 e c k 的三软件 e 在 k 三软件 ui 引用了 e 在 k 二的风格，功能上相比一在 k 二提升了很多，比如丰富了位置来增加了多图层功能。最大的亮点是增加了三 d 功能，可进行深雕浮雕，配合三 d 镇静，还可实 线曲面加工，并且可调标刻参数的增多是一在凯三能够满足更高的工艺需求。 吉祥 pro dna c 二点五 d 深雕布雕只需要简单的五个步骤即可实现。第一步，加载 stm 模型。第二步，调整模型位置。 第三步，进行分层。分层后我们可以通过锁影观测到每一层所标刻的图形， 黑色区域为标刻的部分，然后根据需求选择是否添加轮廓，添加轮廓后会使其达标区域反转，从而实现深雕不雕的转换。第四步，填充第五步，最后设置弓箭高度， 调整好参数，点击标刻即可。下面请大家来看一下 g 三 pro d l c 的加工效果。 今天金橙子 g 三 pro dna 现在介绍就到这里了，如果您想进一步了解我们的产品，请咨询区域负责人，感谢您的关注！

发了一张图过来，让你转成 cad 格式，你打开 cdr 贝赛尔工具，就在一笔一笔的描啊描，描了半个小时才描了大概的一个轮廓。那我问你，你这样描下去，今天能够下班吗？你回答我，来，今天发哥教你一招，打开我们这个工具， 把客户发过来的一个图片直接拖进去，注意看，我鼠标一松，三秒钟文件就马上可以生成。 d 叉、 f 的 一个文件直接导入机关机就能够填充一下就可以加工了，你都不用 打开 c、 d、 r 和 cad， 把导入的一个激光文件金层值的一个按钮打开，生成完后还可以自动打开金层值导入填充一下，对，好位置，马上就可以加工。那你可能问，就这么简单吗？对，就这么简单。你不需要调任何的参数，软件自动 智能设置好参数，你不需要选择式默认 g、 x、 f， 直接就能用。你甚至就不用选择保存的位置，文件自动保存在原来的一个位置。你要做的一件事就把图片拖进来， 剩下的全部交给软件，三秒钟出一张图，十张图，半分钟不到，省下来的时间。你刷刷抖音喝喝茶不好吗？

大家好，这期我们讲解 ecad 三的九点校正，整体会分为三个部分来讲解，他们分别是前期准备、软件校正和验证结果。 在讲解之前我们要了解什么是九点校正。如上图所示，图中举行分出九个点来，然后分别测量出九个点到中心十字的垂直距离。 图中红色直线标记就是镇静打标的垂直距离，这些垂直距离与实际距离会存在误差，因此我们可以做更为精准的多点叫正活三 d 校正。而以上的这两种校正都离不开九点校正的帮助，下面我们来学习 ezcad 三的九点校正。首先是前期准备， 准备好叫正软件和激光器调教，如图中所示，叫正软件可以通过关注微信公众号金城子科技，从激光物联网平台上下载激光器调教，用 ezcad 三软件调好焦距。然后就是软 软件校证，打开校证软件，选定二 dxy 校证点确定。接下来打开通用功能中的设置标刻参数设置，更改里面的激光模式、频率以及功率等等，点击确认退出，打开，确定镇静参数，点击标刻测试图形，就会在黑纸上打标出图形。 这里我们要在最终结果处达标处一个八十乘八十的正方形，所以要在 mark in majorix 中填写相应的比例，而这个比例要用上读公式去计算，但是公式会存在误差。解决方法是先填写百分之五十，点击标刻，测量出中心线的长度 跟实际较正的尺寸做估量，大了改小比例，小了改大比例，所以这里填写的是百分之四十亿。下面就是正镜正方向的较正，通过调试设置正镜参数，使打标的图形与显视频中的图形一模一样。视频中左上角是确定方向的基准点，右上角的是打标正 正确的样式。调试完成后，返回上一界面，在标刻矩形尺寸中填入百分之四十一，点击标刻测试图形。打标完成后，根据图中给出的九个坐标点，依次测量出他们到中心十字线的垂直距离，并输入到相应的数据。 数据输入完成，先点击生成九点叫正文件，然后保存叫正文件， 最后就是验证结果。关闭校证软件后，打开 ezcad 三软件，在参数的区域中加载刚刚保存的九点叫正文件，然后在界面上画一个八十乘八十的正方形，点击标刻，去黑纸上查看并测量。

接下来我们介绍用户管理器。首先勾选使用软件，必须输入密码就可以自己创建设计者、操作员等用户和密码以及权限。管理者是能够使用软件的所有的功能。我们现在增加一个设计者， 然后设置一个密码。我们可以设置设计者的权限是除了不可以修改用户信息和系统参数外的所有软件功能。把对应功能勾选上， 然后点击确定再增加一个。公益人员也是一样的操作， 我们可以随意地设置下面的这些权限，比如说公益人员的权限是会制文件设置加工参数，但不能设置用户信息系统参数和加工文件。 操作员的权限只能够打开做好的文件进行加工，不能对文件进行修改和保存，防止误改系统参数导致设备工作不正常。我们都可以在这里对密码和相应的权限进行勾选。 点击确认之后，在软件包中会有一个 log in text 文件，记录登录的用户名称以及登录时间。 接下来我们讲一下 language， 即语言，这里显示的是电脑上已经安装的语言包。我们在选择切换语言的时候，比如我们这选择英语， 点击确定，需要在下一次启动软件的时候才能生效。如果想要自己添加语种，需要打开 e z， c a d 三文件夹，找到栏文件夹点开之后可以将原有的一个语言包复制一个副本， 这里我们选择简体中文复制一个。要注意的是需要将这个副本名称改成标准格式，比如我们改成西班牙与 spanish， 更改完名称之后 用记事本打开这个文件，接下来就是按照语种翻译成想要的语言了。比如可以看到我们的简体中文显示的内容， 日语是将对应的文本替换成日文，西班牙语也同理。要注意的是需要用户的操作系统支持目标语种才可使修改的语言生效。 最后介绍 tcpip 服务器，这个功能是实现软件跟硬件之间网络化、远程化和稳定通信的核心的功能。主要应用场景是电脑控制多台设备，可以实现远程的文件传输和启动。 使能是指是否使用 tcp ip 通讯功能？使能后可以实现网口通讯，和 tcp 软件设置一样的端口， ip 地址是服务器的 ip 地址，端口是访问主机上的某一进程的标识号，通过端口可实现计算机之间进程的通信，使能掉线自动重连后隔多长时间就重连一次。连接间隔是掉线重连请求的发送间隔。 您学会了吗？如有更多问题，请关注金橙子客户服务小程序。

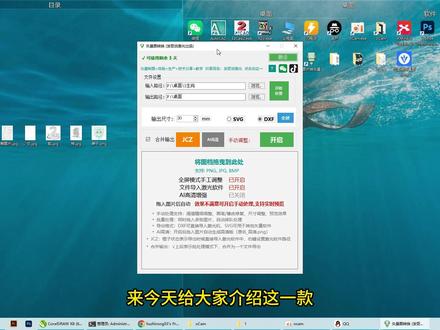

来今天给大家介绍这一款专为激光打标机定制图片转矢量图的一个工具，核心优势就是可以提取高质量的一个线稿图便清晰处理， 处理的速度非常快，支持了局部精修，精准尺寸的输出，优化了文件大小和不会导入文件以后呢出现填充错乱批处理完以后呢，可以自动打开金成纸导入文件。 下面我给大家测试一下十二张图片处理出来的一个效果，还有速度，你看一下这个生成的速度也很快的， 然后我们导入金层纸填充也没有问题，提取出来的线稿质量也很高，如果是这种图片比较高清的，那我们就直接把这个手动调整这个关闭就可以了，就直接可以拉进来 处理出来的结果是非常好的，我们填充看一下 啊，没问题。 那如果是针对这种，就比如说这个图片你这个文字不想要，还有这个文字也不想要的话， 还有这种模糊的图片啊，这种两种情况呢，就是要进入这个全屏里面处理了，把这个把这个按钮开启，然后我们拖进来 第一个情况，那我们可以使用这个裁剪的功能，把这个部分裁一下，然后呢我们再使用一个橡皮擦的一个功能， 弄大一点，把这个擦除掉。然后呢再进入下一张的这个图片的一个处理，你看一下我们现在图片是非常模糊的，那我们可以为了保证他的一个出来的一个线稿效果好，那我们可以用一下这个高清处理， 你看一下处理出来就高清很多了。然后呢我们再一次把这个域值稍微调整一下，拉到一个合适的数据，然后就进行导出， 然后我们框选它进行一个填充。

各位同学大家好，我是金堂王老师，前面视频呢，给大家分享过 cd 图纸的保护问题，也就是给对我们的图纸已经加密，那么后来有同学问，既然图纸加密了，能能不能去破解呢？也就说我们图纸一旦加密，对方 加了密以后，我们想要用其中的图纸的某些元素或者一部分，应该怎么办啊？正常情况下是无法炸开我们 cd 的加密图纸的啊，所以如果想要完成这个加密图纸的一些 破解，那么我们必须要完成下面三个步啊，三步第一步呢，大家拿出纸和笔啊，做好笔记记录。第一步呢，就是我们要用 cd 程序呢， 对文件的修复，也就是在文件选卡当中，我们获得文件菜单里面啊，如果我这个呢是由于是安装了这个呃插件啊，使我们这个 cd 高版本转变成我们的二维界面的啊，进行界面，如果你没有的话呢，在这个选菜单或选卡里面都可以啊，找到这个文件里面有一个呢是关于修复文件的啊， 在底下啊。我这个呢是因为打开了图，如果没有的话，我们回到开始里面去看的时候，他这地方有个叫修复啊，在微信里修复的啊。呃，图最好不要打开。 然后呢，我们正常情况是在打开 cd 之后呢，我们选择修复的，如果说你打开了图纸了，那我们可以选择图形修复管理器，然后在里面找到我们图去修复也是可以的啊， 反正不管怎么说，第一步已经找到我们这里的文件修复，修复好之后，这个必须要做的啊，这个第一步文件要修复，第二步呢是在工具菜单里面找到的 快兵器快快音呢就是 b e 啊 b 艾迪特，然后呢我们找到快兵之后，里面其中有个叫 tch 刚 pr， 这就是我们在前面视频讲过，这是一个特殊的一个保护对象， 这是天真灵的 tch 杠 pr， 那我们找到以后呢，把这个快的双击打开，进入他的快编辑状态，然后呢我们选择对象就是你要哪些元素图源，我们选中他结合快件 ctrl c 加 ctrl v， 这个一定要用 ctrl 加 c， ctrl 加 v 就把对象从 快冰肌状态复制到我们外部去使用。好三步我们再总结一下，第一步呢就是先对我们这个图形的文件修复啊，我们这边修复文件。第二步呢是找到所快冰肌的当中的那个保护块啊，第一步修复，第二步找到快，那么第三步呢，这个找 跑得快以后呢，双击进入他的逼急状态，然后我们把这个图片复制粘贴出来啊，分三步走，那么下面呢我们就具体演示一下看一下啊。首先呢我们前面讲过这个关于这个产品图纸呢，我们前面破解过的 就是给加密过了啊，加密过了，我们今天来讲的问题是对产品的图纸的基因呃，破解，那这个图到底能不能去分解使用？前面我们讲过我们可以通过呢添加进，再简单看一下 我们打开的图纸以后呢啊，有的时候我们奥德赛直接打开打开的话呢，可能加密的图纸呢，里面图片不显示啊，我们要配合插件用呢啊，如果没有插件的小伙伴呢，可以私信联系一下， 那我们可以在这里可以看一下啊，打开，我们找到对应的图纸， nice 啊，我们用天秤七二零插件看是没有问题的，这个图是你有的，那么这种呢，我们想要对他进行干什么呢？比如我们 普通的用户，我们拿到图纸以后，这是我们想双击修改，我们讲改不掉的，以及包括我们分解都是不可以分解的啊， x 键也是分解不了的，我们在面上说 x 键，我们确定是分解不掉的，我们看到了密码上提示显示无法分解，对吧？啊？在这个密码上提示显示无法分解，那么这个怎么办呢？我们讲了要把它图纸关闭掉， 我们选择文件里面呢，有个修复功能啊，文件修复啊，你这个没有安装差距呢？ 也可以啊，没有安装差距也可以，就是对文件破解的时候也是可以的，有能也可以啊，有能更好一点，这样我们能看到你们的内容，那么这样处理呢，更好一点啊，没有差劲的小伙伴呢，也是可以，对，找到 这个对吧？加密的图纸以后呢，我们也是可以处理的啊啊，一般来说我们不经意对别的图纸的破解处理啊，这个有小伙伴问了，所以我们给大家把这个问题讲清楚。 找到这个破解图纸以后呢，我们点打开之后呢，他会自动修复，修完之后呢如果，呃显示呢已经修完毕，我们点击确定好之后呢，我们再去看一下啊，这已经修复完了，修完之后呢，我们可以怎么办呢？在工具里面呢，我们找到这里边有个叫快兵器，也就是快进 b e 啊， b e 找到之后呢，我们可以在这里看到一个叫 tch 杠 pr 啊，如果你电脑里有多个快的话，你一定要找到 tch 杠 pr 的这个快递架，然后找到我们双击可以进入，进来之后你看我们的图形就可以选中啊，并且之处呢我们呃可以提取，对吧？那其中某个元素，比如 要这一部分，我们可以复制一部分，那如果抖要我就全部复制，我们 ctrl 加 c 啊，复制一份，然后我们先进个新的文档，就是把别人复制出来的文档，我们放在这个模板里面去啊，我们随便先进，先进一个 ctrl 加微啊，我们站起来 啊，那好，这时我们看到你们就有图纸了，看到吗？这时候的图纸如果说我们想要改其中某一部分，比如说这个文字，我们不想要的，我们可以删掉他也没问题啊，这个就是对待的破解的处理分三步走啊，第一步呢就是我们前面讲过 再总结一下，第一步就是我们对别人发过来图纸，我们想要使用他的里面的图元元素，以后我们没法直接用，要考虑到他是不是加密的这个图纸，那么对于我们 cd 当中如果是用图纸保护加密的文件，我们可以通过三步 来处理破解的，第一步呢就是给文件修复，第二步呢找到我们这个工具里面一个快兵器，在快兵器当中我们找到我们所有的快，然后双击进去把这个快呢复制出来，那么这种呢，我们就变成可兵器的元素了。 其实用图纸加密快的话，这个原则就是把我们的对象变成个特殊的快影含在里面的，所以说我们通过想办法把银行的快调出来，这也是可以的。好，感谢关注本子视频，谢谢分享，如果有疑问的可以在视频下方留言啊，谢谢。

各位学员大家好，我是金堂王老师，今天继续给大家分享 cd 操作当中遇到的一个问题， 有线下频繁的学员问到 cd 文件啊，哎，为什么打不开啊，或者说 cd 文件打开了，但是显示不正常，比如说图形打开了，但是尺尺寸标注这些呢，他并不能正常显示啊，我们具体看一下相关的实力啊， 那么视频当中呢，这是学员发出的图啊，说我们图做好之后呢，我们从 c 打开显示这样的一个状态，很想这上面的这个破解符号啊，这个破解符号，而且这种破解符号是旋转坡，对吧？旋转坡啊，这是我们职业里面的一个典型的一个破解符号，旋转破破案中呢，是在右侧，这是一个朴实图， 但上面的，比如说这个是垂直度，这个行为工差啊，包括我们这个上面的都是一样的，但是显示的话，这个 上面没有公差数值，以及这个符号显示的不正常，包括这角度的值啊，包括这些，呃，指定啊，都是没有显示的，哎，问为什么，这个是为什么呢？这很显示，因为图是通过家长导出的，或者是说，呃，我们通过塞证人打开的习惯 把一些参数呢丢掉了，或者是在选用字体的时候呢，显示不正常，那具体呢，我们去看一下，正常呢，我们处理好显示呢，可以选这样的啊，就是该有尺子的地方会选尺子呢，该素质出来的时候就会标注在图形当中的啊，具体我们看一下是怎么解决的， 哎，学员们把图呢放到了呃，发给了我，我看了一下啊，我们正常的这个电脑当中安装了 cd 版本，我这个呢装两个版本的啊，大家看到这个上面呢两个版本，一个是 cd 零七的，一个是二零幺四的啊，当然有同学， 当然了，有的学生可说我装一个二零幺八的或者二零二零的，可不可以？答案肯定是可以的，没问题的。 cd 装在这个电脑上多个版本的话是相互不干涉的，都是可以用的啊。 呃，从零七零八零九啊，你多装几个也没问题啊，但是电脑配置高，如果的话，对低版本的电脑配置的话，你安装多个版本的话，电脑会运营比较慢啊。 这个图呢，我们给双击打开会发现打不开，他给一个 olcd 警告，那么启动的时候他会显示 otc 两千零七版，有零七版的版本的 cd 启动的，他不能打开，他因为提示说他是使用个人新版本的 cd 绘制的 啊，也就说他可能用的是 cd 二零一零或者二零一四啊，这样版本，那我们用其他版本可以试一下啊，这进来打不开的了，打不开的话你直接双击是不管用的对吧？啊，我们双击 再试一下打开不了的，因为这个呢版本，呃，学员发过来的话，这个 cd 文件肯定是高版本，至少估计是二零一零以上的版本做的了，那我们怎么解决这问题呢？ 呃，如果你知道没有安装多个版本的话呢，可以安装个 cd 的，你看图软件就看一下 cd 有没问题，比如说 cd 迅迅捷 cd 看图，迷你 cd 看图都可以看看 cd 的看图软件有没有问题啊， 没有再有问题的话，我可以下插件啊。插件，那这个呢，是有问题的，那我们可以用二零幺四启动。怎么启动选中这个 cd 文件啊？ dw 键选择打开方式啊，我们这里有选择。 呃，选择打方式，我们这呢是有很多的两个版本啊，这没装太多，一个零七一个一四的啊，我们打开零一四去看一下，如果显示没有问题的话呢，说明这个版本就是高于两千零七做的 啊。连音器打开不了啊，他就没有问题了，但他会提示说你字体呃，有个 xc 星这个样式没有的，我们可以选择这个国别大字体叫 gbcb 啊，可以选这种字体，用 h 这个字体啊，就用 gpc 来替代 hd 啊，那这样我们打开以后呢发现，哎就没有问题了，对吧，这个还是可以的吧。啊应该没什么问题啊，包括我们的文字的标注啊，上面都会显示很清楚，只不过呢他这上面显示的这个信息，呃 啊，是以蓝色的红色的样式显示的，其实这是图层啊，如果我们想改的颜色，比如我们绿色显示我们 a， 对吧，通过图层来设置吗？ 改一下就可能你不能一一去选择修改，这太慢了啊，比如把定的这个标注改成什么绿色，对吧，或者改一个深一点的吧，绿色。好，我们看到他这个标注呢就改为绿色了，那就这样，但是 有些哎，只能说这个里面的为什么没动呢，对不对？哎，为什么这个人没动呀？啊，很多我们选完这个这个东西应该是动的呀，选中之后就应该动的呀，对不对？我们哎看一下啊。呃这个标注的是 d 吗？他的确是 这个层位啊，选中他这是定的层啊，应该是没问题的啊，他为什么选中他是没有动呢？是因为样式问题啊。样式问题， 呃，我们如果想要动啊，想要动啊，怎么办啊？真的可以这样选中这个对象，右键我们可以选择。 呃，你们有快的选择啊把这呢按照咱们说的等于红色啊，去找一下。等于红色，我们确定一下。答案不对啊，选中他啊，右键 我们用这个快的选择啊，当然可以用 qs like 啊， qsex 快件啊，我们可以选择整个图形，然后这个颜色的红色，你确定一下还没选中啊， 这个应该是这个图呢，应该是通过其他软件 ug 或者松子转出来的，所以他有点没识别啊，我们换的时候呢，发现有点问题，对吧？你换过去啊，如果这个问题呢，我们可以这样。哎，这个图层，然后呢在这里呢，我们先进一个啊，先进个图层，这上面咱们写一个标记啊，标注 啊，标注自己能给的命名字，颜色呢，我们用绿色对吧？绿色 好，那么记好这种把这所有种选中放到里面去啊，这样的话就会有有层的吗？我们选中他放到这里，这个标注 啊，还是没动吗 啊，正常的话应该是雪龙，他就是可以的啊，这个他没有随层，这有 a 啊，我们地标的样式管理器去看一下。 修改啊，修改在修改这文字里面的这个颜色呢，注意一下颜色，他这没有选啊，我们选择八落叶啊，以及尺寸箭头啊，尺寸线都选择八类啊八类 啊，芭蕾类。齿轮界限选择芭蕾类啊，因为他是红的，我们要改过去啊，只有当前关闭掉，我们看到他就过来啊，那不用，用渐层也可以。为什么刚才我们控制的时候他的颜色没有变啊？给大家解释一下，这是因为在标配上的管理器里面啊， d 啊，标准管理器里面这个 d， 他选择标配钥匙的是 q b d 啊， q b 选中他之后我们看到上面有这个 q b d， 我们打开以后呢，在这里看到他上面我们修改的时候呢，要把这个文字啊，选择这个上面的八类啊，还有 a， 哇， 一二这个啊，把泪啊，随层的意思，包括我们这个尺寸线，尺寸这个线，否则我们在改半天的时候他没动啊，所以这个图层就没用了啊，如果不是图层问题的话，我们改个把类就可以了啊，这多了一个标志。把他删掉啊，不能删吗？ 我们这个呢隐藏一下有没有啊？这里有一个标注在里面啊，这个标注我们还回到这个地面去， 注意不能删，这边有的有对象的也不能删了，我们删掉啊，这样就没问题了， 不需要的你删掉对吧？不需要的删掉啊。呃，那这样的话这个样式改掉，但是有的为什么没改掉？是因为字体的问题，他没有选择吧类啊，把它上面的东西都选择吧类就可以了 啊，换一下大一点，用格式用配音匹配吗？像这些都给他换一下啊，把类，把我们图层标注给他定进去啊，这些呢，根据大家要求啊，这个是因为转出来的可能有问题，我们选择呃，定啊，加标注我们的这个标注层里面去 都是标注吗？放到标注层里面选啊，好了，这样的标注的话我们就改过来了，有学生问的这问题怎么怎么搞的，包括这上面的标注都是有问题的， 呃，我们都给他改到定名区啊，这个呢是前面红茶标注啊，前面红茶标注也是改到 对面去啊，这箭头也是反过来对面去啊，这样的话呢，就是把所有的关于标注的尺寸界限的标注啊，就是尺寸的标注及我们行为公差标注啊，这个就是公差标注吗？ 这是行为工差对吧？这是尺寸工差，尺寸偏差，这是行工差标注全部改过来了啊，这样的话就没有问题了， 当然有人说这里面还有一些有问题，这个呢是有问题呢，是因为，呃，咱们这个图层在套的时候啊，他这样的问题，但如果打印的时候呢，就可以选择黑白打印就没问题了，就如果打印就选黑白打印用 ctrl p 啊啊，顺便跟大家说一下，这呢可以选择一个熏打印机，我们这呢是有个 hp 的啊， 对吧，你可以选择我们这个魔力坑嘛黑色打印，然后这个范围呢，可以选窗口，我们指定放在 s 纸上，范围呢，我们可以选择这个点到这个点 啊，然后呢可以预览看一下，这就可以了，这样就放到 a 四纸上可以直接的出图的啊，这 s 张出图就没问题了是吧？好，这是从我们这个图打开有问题，然后我们对图层的标注调整以及我们打印的整个月给大家分享一下啊， 这样呢，看的时候呢，如果有问题呢，可以在视频下方留言啊，或者是通过私信联系，有什么问题呢可以帮你解决啊，当上面这个是文字注注视的问题。呃，需要改文字，你可以通过这个文字层吗？去修改就可以了，就不讲了啊，选中他切换层层面的话，通过图层按钮去鉴定啊，我们需要的层位啊， 这是 cd 有那基础的，没有基础你不会的话，这视频对你来说没有没用，这是有点 cd 基础了，但是在 cd 操作过程有的问题啊，打开图有问题啊，看看这个啊，如果有出现这个问号啊，什么都是要注意，选中他 绝啃住一查看他看他使用这里的文字特性，用的是什么啊，尤其要注意的啊，在底下 我们这上面呢，呃，文字啊，他使用效果对吧。啊，这个标志样式呢，上面写的 q b 啊，定的这个样式 啊，包括当我们吹那个问号的时候呢，这上面有一个就文字样式吗？他用的是 igc 的啊， ic， 但那样说没有，我们换了一个对吧，有那个叫国标字体吗？换过来了，这就文字样式啊，这个文字样式呢，如果大家想看可以在格式菜单里面有个叫文字样式可以查看的 啊，就这个 ipads c， 你看他用了一个呃，黑体吗？啊 icc 啊，用的这种啊，注视的啊，当然这个呢是具体根据我们情况去用啊，我们这个电脑呢， 因为他没有这种，哎，这些字体我们用那个啊， cmoppy 啊，什么整体的这种字体啊，替代的 啊，这里名称都替换过去了，所以这样呢，我们显示的这个字体呢，在标注上就没问题了，如果出现问号不行，显示不正常，都是因为字体问题，要在这里去替换一下，好吧？好，感谢关注本视频，谢谢分享，谢谢点赞加关注，谢谢。

大家好，我是小亮，今天我们一起来看一下这位粉丝朋友说的一个问题啊，这是前段时间发出来的，他说我们就是说怎么样把我们的 cd 的模板啊，转到我们的速度卧里面， 是吧？那我们今天一起来看一下啊，这个是我们之前啊做内部培训的时候讲讲的一个 cd 的模板怎么制作啊？当时的一个模板，我把这个打散了啊。 呃，其实我们做塑料的模板的话，我跟大家说一下几个要点啊。第一个的话，我们这个尺寸呢，最好是按照我们的 a 四尺寸来，就是两百九十七乘以两百一，当然这些尺寸可能大家不记得，但是没关系啊，我们可以其实在这个打印这里看着就可以了， 是吧？就是掌握这个方法就好了啊，不记得尺子没关系，只要看到这里是两百九十七，两百一，好，我们就把这个图框做了两百九十七乘两百一，这是第一个啊， 然后这个土块我是打散打散的，打散的啊，现在不是一个块了，所以我们现在把它做成一个块，是吧？其实这个尺寸呢，我们在 cd 里面其实还无所谓啊，但是你把它做到三维里面，其实吧，还是要按照这个尺寸来， 这的话才刚好跟那边是重合的好，做这个快，我们就先把它做成快，做的快，再有一点就是我们这个时期点了要注意一下啊，就是一定要在这个中间， 这个待会你就看到有好他的好处了，在这里正中间，对不对？好失去失去，失去之后，然后给他取个名字，也取个二啊，之前取的是一，然后这些数量是怎么填？填填什么东西是吧？呃，随便的，不管他了，我就 ok， 这个会计好了，然后现在呢就打开我们的三维图，打开我们这个速度的话，我们就找一个，就找也找一个。 a 四的吗？是吧？ 这个是这个软件自带的啊，然后就直接写零食就可以了，不管他。好，这个自带的打开了之后呢， 我们先右键啊，右键这个编辑图纸格式，打开，把这里面的东西全部删掉，他这里面有很多链接，我们不管他啊，都删掉， 现在就是一个空白的了，对不对？然后回到我们的 cd 里面来把它给复制，看着加 c 啊，在我们的三维里面来看着加 v。 好，现在开始跑到这里来了啊，不管他啊，我们还是右键，然后把它拖过来， 这个时候已经看到了这个点的好处了，是不是先把这个点拿出来， 这个点，然后呢放在这个图纸正中心，好，正中心。 ok， 确定 这个图纸就搞定了，是不是这个是我们之前啊，一个学员培训当时做了一个土框啊， 去搞定的，然后呢我们就开始另存为啊，另存为，然后选上我们的工程图模板 最下面一个，你看他现在是这个地方，这个地方的话肯定不对，是吧？不对的话存在哪里我现在也不记得了，那我们就看一下我们之前在哪里面，在这个在哪里，这个你看一下他，是啊， c 盘，然后输的卧二零一四 tp。 好， 那我们再来啊，还是选择我们的工程图模板 是吧？如果就是你们在这一步跟我一样没弹出的情况下，我们就找他啊，先跑到计算机里面去找我们的 c 盘，然后找到这个文件，然后他是搜的我这个二零一四 这一个，对吧？ tp， 你看到这边来了，对不对？然后呢？呃，就叫什么呢？就板筋交流吧。 哎呀，好卡了， 板筋交流可以，然后存在这里面来了，是不是保存好这个模板就可以了？你看我们可以把它关掉，钱随便不？你看模板出来了，看到没有？随便画一个 是吧？随便画一个 就存在桌面吧，这不能存到那边去了。哎呀，这以前有有存的， 你看我们会把刚才那个模板调出来，刚才做的新模板是不是？这是刚才 cd 里面那个模板吗？是不是？然后出行 是吧？这样做起来还是蛮简单的啊。好了，今天跟大家说到这里了，谢谢大家，我们下期见。

今天讲一下这个打标转机怎么去使用。呃，这款打标转机适合用在光线之外。 呃，二氧化碳激光打标机都可以用啊，这款呢操作起来上手是很快的，一般使用的是半个小时就可以。呃，学到直接入门的， 只要耐心看完半个小时，基本上都能学会怎么去操作。把这一啊这个软件界面打开是这这这样的，这种呢就一般用在光线上啊，这个界面呢 主要有分的几部分，一分是上面这一部分文件呢，可以进行保存文件啊，做完文件就可以进行去保存啊，设置好参数之后点能保存，那么你下次打开的话，就不用 真不用再去试车啊，这样也很方便在搜索史料文件啊，这是打史料图的啊，比如说你想打 logo 啊，打一些图片呢，就是史料文件 啊，就可以进行导入，这这个输入使用文件就可以啊，输入位置打图片呢，图片效果相对会差一些啊，打印的话就是打印这个又用不到啊。然后还有一个就是 啊，这是上次是可以进行去使用，然后左边这边是一个对象啊，就是这是一些输入之后的啊，在这个位置上， 然后呢还有一个就是啊，上面这一部分有一些是可以用到的。呃，像第一个是新建，然后这个是保存，然后这是剪切，这个是复制粘贴，然后主要用的比较 多的是这个群主和解散群主，然后这个是填充这个 h h， 这个大 h 是填充啊，如果是有内容的话，他是亮起来的话，他是填充这个是是系统参数的啊，这个这个是是是系统参数的， 然后呢，这边这边一般也是用不到的啊，这个有有这些是显示的，显示空间的，比如说你想具体显示哪，会不会也可以在这里这一个全部观察，这选取观察啊，这里工作区域观察。嗯，这个是用的比较少 啊，下面这些像这比较用的多了，就这有个居中啊，这个居中放置到原点啊，现在复制到原点啊，一些这是镜像啊，这可以去操作啊，这些用不到的话就后期慢慢研究。那我们现在是先讲一 基础去使用的啊，怎么这个打标短线打，打开之后我们怎么去去打文字？然后首先是这里这个 fi 啊绘制文字啊，这里是可以去打文字，然后点完之后再去， 呃，右边随便点一下这文字就出来了啊。大小是可以通过是拉对角线去拉啊，大小，而且你选中之后在左边这里尺寸是可以。 呃，可以去试试的，比如说你想试试多大？可以在这里，比如说你想试试二十毫米，那你可以试试二十毫米，然后点一用。记得在这边修改内容之后 一定要点一下这个应用啊，这个是点一下应用，这个养成一个习惯，不管是点什么，呃，然后这个这呃我们 先是这个是默认的他呃的文字，然后我们去修改的话，在这个下面可以修改字体，这第一个是单线字体，这是啊，第二个是单线，这第一个是双线的，就是我们平常用的字体啊， 用了用这种双线的会比较多，然后当线字体也可以打，然后点正字体也可以啊，这是用的比较少条形码字体一般用来打二维码和一维码，如果是打二维码的话，可能会用到条形码字体，然后我们一般都选第一个，然后这边是选 选这些宋体、黑体啊，绑送这些楷体都可以选，但但这种的选的话就是根据你需要去选啊，然后呢选择的时候尽量选择下面不要带这个，这个艾特符号了啊，这下面有一个这这这带个艾特这个，然后 这个呢选项呢？这底下是会变成这个变了个方向，呃，可以看一下，可以看一下那边的字体，然后我们现在去选个送题上文字，我们就输入 w g 吧， 啊，然后输入打游戏之后，我们自己点一用啊，这左边啊，这右边，他就会变化成这个字体 这样，那修改是很简单，就在左边这里修改这个方框，是觉得这个太小，可以双击啊，双击出来就可以在这个比较大的方格去去打文字。嗯，然后我们这打文字点确定可以， 然后这个字打出来之后我们要去做一下填充，因为我们是要打，一般是打实心的，打打空心也是比较少的，除非你是不需要实心，而要快啊，就打个空心，但是一般是要打实心的， 他是新的话，这这里有个 h， 保持错，这上面这中间这里有个 h， 点一下这个 h 就可以填充了。填充的话这里有好几种 啊，第一个是轮廓，是打轮廓，这个不勾上也可以，勾上也可以，然后这个你可以不理他，一般用不到，像这个是我轮廓在外面，然后轮廓在里面呢，这个只是一个选择，一个比如说你那这啊，你这个 想缩小点，那你就在轮廓在里面，但如果是在外面的话啊，不需要太细的话，你就先在外面，那这个一般就不用上，填充的话这里有个死人，那这个要勾上，他这个填充才会做，做下 这个死人啊，这个勾上，然后这个对象整体，呃，一般的话也勾上，不勾上的话也可以，但是不勾上的话，他打的话他 会比较凌乱，呃，效果可能会没那么好，但是有一些地方想快的话也不一定会要勾上，然后这个可以勾上，然后是照片走一次，照片走一次是 照片走一次，是按照是打完之后，他会再用照片再打一次啊，比如说你需要轮廓比较清晰的情况下，你要这个照片要勾上， 然后呢这个交叉填充，交叉填充的意思就是婉转填充，比如说你想打一遍九十度，一遍十，嗯，夜零度那里直接交叉填充，他就打两遍，然后这个类型呢类型他是有多种，我们一般是用这个弓形的填充会比较多一点，因为弓形的话这个是最快的 啊，就是最快效率去做。大家有些情况下你可能这个会打，打不出很好的效果，你可能会选择后面 这种这种类型的啊，这种类型啊，这种啊，或者是这种弓形带这个黄线的，我就建议就带这个打，这个会效果会相对会好一点点， 然后这个九十度就是打掉他的角度，就是他填充了线的角度，也可以是说是打的方向，打标的方向。这个笔号呢，就是这个笔号啊，这个笔号是跟这右边这个笔号的啊，就如果是你是是黑色，你到时候这 调参数的时候，你就是调这个黑色的参数，然后如果是，如果是你这是别的颜色，比如说你是这个蓝色，那到时候你是对应这个蓝色的参数，然后先进去呢？一般的话像那么大用光线的 一般都是在零点零点零三到零点零八之间吧，看情况看打什么材料，打密一点，但是效果会好一些。如果打的，呃这个填的太大的话，他效果当然会那纹路会更清晰，但是效果会稍微差一点，但呢这个是看看那个需要吧， 如果你是特别需要，需要那个快，但是你可以填小啊，那个填大一点点，如果是想效果好，一般的话在零点零五左右效果会相对会更好一些，但是还要根据你 打的内容的大小，比如你打的内容很小，本身就一两毫米，一两毫米的话，那你这个这个呃现在距离肯定要很很小，比如说个零点零三，二零零一这样这样子的去，然后这个下面的话可以一般不，不可以， 不敢。然后这个编剧呢？编剧呢？就是说你打的时候，比如说你想打的更细一点，呃，那你这个 比如你是你，你选了黑体，但是打起来很粗，那你想打他更细一点，那你可以把他改大一点。但是你如果是停边去的话，就是这个照片最好是不要勾上，这上面这个绕边走一些就是表还有这个省的，如果这样不要勾上，不然的话你会两个会到处回一个间隙调的不好会有间隙， 然后这下面的话一般的不修改他，嗯，然后这个如果是你打的是想方便重复打，比如打个十几二十遍的，然后又是金属又打深的话，这个自动旋转 啊，角度是可以够散的，每次旋转个三十度或者是五十度啊，这样的话你就不会重复打在一个地方，他也会 打的会更深一点。嗯，然后这里搞完之后，这里还有一个保留对象腿，哎，冲，还保留对象独立的，如果你有做过内容，你这个勾上的话，他填充之后每一个对象是独立的，如果是，如果是你没有勾上的话，他到时候是整一个整体的，当然是整体他效果会比较麻烦 啊，独立他才会更方便。呃，去修改单独一个内容啊，然后一点确定这里就实心，嗯，实心就实心，那么这个内容的话，你这样的话基本上就是。呃， 那做好了啊，这个大小，那你要调一下大小，比如说你想做个打个三厘米，那你就只有三十，那这样打出来就是三十，就是这个三十乘以九点六的吧。然后这个条纹纹字体之后啊，这边，这边是条，这个，呃，这个。

今天拿到这个金橙子的一个标，我们来试一下图片转四两图是怎么转的 啊？就是有的客户会提供这样一个图片，我们会发现这个图片比较模糊啊，图片比较小，这个情况的话最好是在 ps 里面去处理一下， ps 里边我们去把它转成三百 dpi 的一个图片分辨率，在这个调完之后，我们来去改一下他这个对比度啊，调整一下他这个色阶啊的这个颜色啊，特征都清楚的对比出来， 如果发现这个呃中间有什么制服呀，什么模糊不清，那肯定还是要简单来修一下， 这都少不了的，所以说有好多这个图片转适量图，并不是你们想象的那么简单，直接一键生成啊，这个就是相当于比较简单的，我们简单修一下， 这样修完之后，我们导到这个 cd 二软件里面就很简单了，同样的点右键点这个轮廓描模啊，我们把这个拉到最大啊，拉到最大， 然后是把那个颜色改一下啊，颜色改成那个颜色，最少的几种颜色啊，我们确定，确定完之后，同样的我们来建一个这个蓝色的背景， 嗯，蓝色的背景就是说把这个图放进去看一下，我们这个转的图怎么样啊？把一些白色的背景啊什么的都给他删掉，这样就 ok 了。
