gtj2026建模加固教程

今天任务艰巨啊！这些清单的粘钢、粘纤维加固，东西碎分项多，最怕的就是算着算着漏项。 除了要算钢板重量、纤维布面积，还得把螺杆、毛栓、压条这些零星部件工程量全算起。钢材种类又多，手算效率低，提量还难， 这都小事一桩啊！现在广联达土建算量全面升级，全面支持旧改拆除加固、全业务加固拆除全场景覆盖，支持扩大洁面加固、粘钢粘纤维加固等多种加固方式的高效建膜。 还支持局部拆除、整体拆除建膜简单高效，支持加固与拆除图源重叠，布置专有报表，快速提取加固拆除工程量 加固首先要参数齐，软件支持梁、柱、板面、板底粘钢粘纤维布，且覆盖十多种粘钢参数。 此外物质也整饰，它支持点选拉框、封闭区域选择，高效完成建模。它有工程量覆盖的权。像型钢、钢板重量面积、防火除锈面积、纤维布面积以及毛栓、螺杆、钢筋箍这些零星键，数量都能算清楚。 还真是啊，条目清楚，口径统一，这就好审也好对量没错，广联达 g t j 二零二六轻松搞定！粘钢纤维布加固、见膜算量四类加固构建，一次见膜快速出量。 你们做加固算量时，最容易漏的是哪一项？钢板重量、纤维布面积还是毛栓、螺杆这些零星键？都可以留言说说。

来画板板还是这张图，板跟梁在一张图上面，然后打开软件首层板线胶板，然后我们来新建一个线胶板， 给他起个名，一般会以 b 杠板后来命名板后如果图中没有标的话，你就看说明，打开这个 cad 图找说明，用一个板，说明 板厚均为一百二。好，就这条信息， b 杠一百二，接下来你看板厚默认就一百二，不用改了，其他其实都不用改，没什么影响。 接下来我们需要改的这个东西，板顶部筋 c 八一百八，底筋 c 十一百八。哎，这个得输进去，要板配钢筋呢。我们先说底筋吧， c 十一百八 版受力精 c 十一百八，就把软件默认带了一个，这个不管它可以删掉，新建一个版的受力精，记住啊，是第一个按钮版受力精 c 十杠幺八零，注意我的顺序，我先说的钢筋信息，再复制到名称里面去，带一个杠 d 表示底筋类别，就是底筋第一个动作，第二个动作非常相似，把这个底筋复制一下，然后再看面筋是 顶部筋，也叫面部筋，就是上面面部底部 c 八一百八， c 八杠一百八，然后把它复制到名称里面去，再杠 m 表示面，把类别顺手也改成面景质量就建好了。好吧好，我说一个点， 为什么我要先输这个高级信息呢？因为在大量的实践中发现，如果先输名称的话，那么就有可能你忘了输高级信息，这到后期检查是很难被发现出来的 啊。这个当然这个比较少，无所谓，如果特别多的话，如果你陷入钢琴信息给让自己故意的多麻烦一步，再把它再复制到名称里面去，这样弄一下的话，你的准确率会提高一些，对吧？就是十五度，会稍微降低一点个人经验。来，继续给他来画板， 就用点式布置，在中间点一下就布上了，就非常简单。好，但是故事还没有结束，你看这个板外面，对吧？他挑出去了，其实还有板，那外面这个板怎么画呢？对吧？他还是他都未出名的板， 画矩形，对吧？版的最外边缘点一下，然后一直拉到这，再点一下，对吧？重叠部分软件会自动扣减的，这就可以了。 好，来暂停视频做到这一步。接下来我们来配一个钢筋版的受力筋，刚我们见的这个是底筋，怎么配呢？你看啊，默认是水平单板布置，对吧？一点就上去了。 好，那么接下来的话，我们外面不是还有板吗？外面板和里面板的钢筋是一样的话，这会可以拉通布置，所以我们可以这样做 布置受力筋，然后点一个多板，多板的话可以选中外面，再选中里面，看到吧，然后点右键水平方向点一下，然后再垂直方向，再点一下， 继续，然后面筋垂直方向，水平方向再点一下，总之最终要形成这两块板钢筋一块布，总共补了四根，对吧？两根底筋，两根面筋，然后暂停视频来做到这一步。 好，欢迎回来。然后再给你说另一种非常常用的方式，这种方式倒不是特别的常用，怎么这两块钢筋都给它删掉，然后布置受力筋，还有这个特别常用是 x y 方向，这是我最喜欢用的 底筋。面筋分开梳底筋， x 向 y 向面筋， x 向 y 向钢筋必须是双向的，这就跟我们的衣服一样，要把这个纤维他一定是双向的，如果单向的话他就散架了。 好，关于这些问题我们后面专门章节在讲，这块你就按图形先梳吧，右键啊自动你补上是一样的效果。这个紫红色，紫红色的代表上步筋或者叫面筋，这个黄色代表底筋。 好，咱们继续接下来板负筋就是这个地方负加钢筋，他没有标注，没有标注的话就看图，看图上有为注明的为 c 十间距一百八，然后板负筋， 新建刚信息输入法一样， c 十间距一百八，复制到名称里面去，直接回车就可以了。左右标注，不知道的话你可以先不输，对吧？先把右边这个幺零五零，可以先输上右边幺零五零，左边可以测量一下， 从这量到边就可以了，量到两边五百，好，然后布置腹经， 可以画线布置，对吧？然后从这拉到这鼠标放哪哪就是左边，鼠标放这边，这边就是左边，然后继续从这，然后到这 鼠标上放上面，就是，对吧？然后到这左边。好，最后一个你看幺零五零这边明显要更长一些，所以可以测量一下九百， 鼠标放哪边，哪边就代表是左，对吧？既然是九百的话怎么办呢？不需要新建一个就选中它，就把这个就把这个五百直接选中，然后收个九百回车就可以了， 对吧？就这么简单，这就是板腹筋。接下来咱们布置板的马凳筋，马凳筋就是把上下步的钢筋轴撑起来， 选中这块板，以及慢慢这块板都选中它，然后往下拉钢筋业务属性里面有一个马登金的参数图，点三点按钮，然后选一个形状，如果你具体的知道你们这个项目，对吧？你们这个图他用的是哪一种，你就去选哪一种，如果你不知道怎么办？统一按第一种就行。 钢筋清晰属谁呢？就属板的受力筋里面的较小的，这受力筋不是有 c 八和 c 是 两种吗？较小就是 c 八 杠一千乘一千，对吧？这是一个常规，就是说在一米里面，一平米的方向里面放一个马灯芯。好，接下来这个总长度是一个二倍的 h 加二百，所以接下来输这个数据呢？主要是为了凑总长度的， 那么这个是五十，这个是一百，对吧？这是一个倒推下来的，这个输板厚，板厚一百二十可以了。好，再说一点，这个不是客观上真正的就这个样子的， 显然板厚是一百二的话，他是一百二不是也不行吗？对吧？他只是说这一个单根的总长度要达到二 h 加二百就可以了。 好，这两是一个对应起来。从理论上讲，一平米放一个，每一个二倍板厚加二百的长度，如果说你这个要按照真实的长度来算的话，那么你这里也就不是一平米来放一个了，也要按照实际中来走。好了。总之一句话，马自呢怎么放？因为他没有明确的规定， 所以说如果你们具体有明确的方案，你就按方案送，如果没有，你就这么弄就可以了，那登记就结束了。那么接下来再说一个小小的细节，大家对公本不算量没有影响，只是对我们后期提量时候做一个区分，你比如说这个版呢？一般我们把它叫平板， 那个板是以这个梁为边界的啊，当然从客观实际来讲，这就是一个整体啊。但是从造价上讲，做个区分的话，板是以梁或者剪力墙为边界的，那所以中间这个板的话，我们可以把它叫做平板，中间不是没有梁吗？对吧？所以这个板它叫平板，可以选中它 给这个字母前面带一个字母 p 就 可以了。平板做个区分，那么剩下这个板呢？对吧？这个板正是平板的，可能外面这个板就悬挑板吧，悬挑出去了嘛，所以叫 x t b 悬挑板，这就做个区分相当于 好，然后咱们看一下目前的整体效果， 我们目前就画到这个程度了，然后我们来看一下这个工作量，先回到当前楼层吧，中间这块板查看工作量， 面积三十一平米，体积三点七二。然后外面这块板查看工作量面积十五点七，体积一点八八四，如果他们全部看个整体的话，那他们整体的体积就是五点六零四，面积四十六点七。 好了，然后你现在需要赞的视频，像我一样做到这一步，那这里面的公车辆软件到底是怎么算的？又该怎么去手算呢？咱们下次再讲。

箭门算量时构建的方向和实际不一致该怎么办呢？最简单的是旋转角度不一致的情况，比如啊，地图上的柱是向左的，可是软件默认是向上的，这个时候要使用旋转的功能，先指定一个基点，然后输入旋转角度九十度就可以了。 复杂一点的有朝向不一致的情况。图纸上的栏板是拐角，向内的可是绘制出来的，构建是向外的，这个时候要用工具里边的调 调整方向功能，立刻就能把方向给改对。还有像梁这类有会制方向的构建，会制方向错误呢，会导致起点标杆和终点标杆颠倒， 这个时候呢，使用调换切齿跨的功能就能将会制方向改过来。那遇到图纸方向倾斜，需要画斜墙拱板的情况又该怎么处理呢？答案就在这份我亲自总结的造价，新手 g t 勾箭模技巧大权理，想要的直接拿走！

大家好，今天这个视频给大家分享三个广联达 g t 勾二零二六必改的钢筋设置，也就是说你见模算量的时候直接改就行。 首先分享第一个计算规则里，这里有很多的混凝土构建，每一个构建中都会有一个关于锚固区，混凝土等级值默认都是取自身的强度等，要把每一个构建都改成取锚固区的，依据来源就在二二 g 幺零幺杠幺的第二杠二页受拉钢筋锚固长度表，这下面有一句这样的话， 混凝土的强度等级应取锚固区的，这里明确规定了，如果不改的话就不对，就会算错锚固长度。接下来就是第二个必改项，是关于气体强 的，是气体加金，现场可以说百分之九十九都是采取直径的，在我们图集二二 g 六幺四杠幺这里的第九页有明确直径的长度是一百八十，所以呢，我们这个时候打开广联达计算设置， 这里我们找到气体结构，然后往下翻，找到气体加金的第四十七项，这里默认直径深度是十倍的， d 是 错的，我们直接改成一百八就行。 第三个必改项，咱们点击节点设置，点击剪力墙，这里的第一十九项，也就是剪力墙外侧水平筋拐角按住的钢筋节点，这里默认的是节点二连续通过，如果是连续通过的话，咱们看一下钢筋三维是怎样的。 好，我们就看这个，你看如果是连续通过的话，可以看到节点墙在按住内，他的钢筋三维这边呢是断开的，然后这一边他也是断开的，相当于没有连续通过，也没有说能通则通，而是断开的，这个时候我们看到二二 g 幺零幺杠幺图集二杠一十九页，这里面转角墙，也就是节点三，这 你可以看到两边都有一个搭接，零点八倍的 l a e， 如果按照软件默认的逻辑的话，它中间断开少了两个搭接。这个时候我们再回到节点，设置节点强的一十九，也就是说要把它改为节点一， 两边各一个零点八倍的 l a e， 加在一起就是一点六倍的 l a e。 在 视频的最后，我给大家整理了一份每一个构建，根据主要的图集及图纸的对于每个规范的设置，然后对于要修改的地方，这边也有做出说明，可以说还是比较详细的，有需要的同学可以点个加号评论区扣一拿走。

当图纸要求独立基础钢筋平行于轴网广联达 g t 勾里，怎么改呢？我来演示一下。我们绘制好独立基础以后，在右上角独立基础二次编辑里边有一个调整钢筋方向，我们点击调整钢筋方向以后就可以进行调整了，我们可以选择把它调整为水平的或者垂直的，然后我们再看一下它的钢筋三维就调整过来了。 同时在调整方向设置里，还可以根据要求进行平行边设置或者任意两点来确定方向以及垂直钢筋布置。最后我整理了一份造价实操提升秘籍，包含结算注意要点、投标成本策划、竣工结算资料要求、财政项目审计要点等，所有模块均是我从业多年的实战总结。

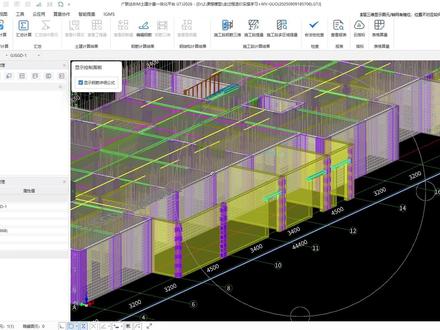

大家分享一个广联达 g t 勾非常容易漏算的工程量，尤其是施工单位的同行，这个细节如果没注意到，很可能会造成巨大的经济损失。广联达 g t 勾软件计算墙体拉结筋直径工艺有个特别容易漏算的点，拉结筋分为通常和不通常两种情况， 咱们今天说不通常的情况，按照二二 g 六幺四杠幺图集的第九页，不通常拉结筋的直径长度是一百八十毫，但是用广联达 g t 勾算量的时候，在气体墙直接输入气体通长筋的时候是默认通长的，所以这个时候咱们就需要用气体加金来绘址 软件里面计算器几加几呢？这个直径的默认长度是六十，也就是十倍的 d， 咱们就需要修改计算设置，咱们需要把这个十倍的 d 直接改成一百八。
