机械图纸怎么看懂得最快

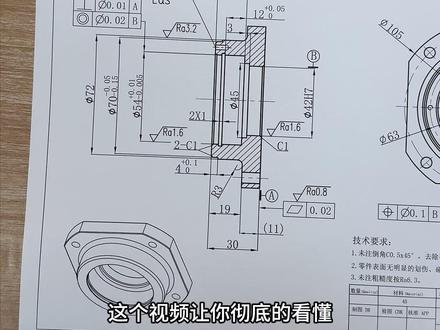

这个视频让你彻底的看懂这张图纸，包含它的加工工艺和这个零件的加工费。首先我们看一下这张图纸，它的外形是属于一个方形的，九十乘九十的一个方， 然后它的总厚度尺寸是三十，这边这个是平面度的意思，这边这个是平行度的意思，这边一竖一横是表示垂直度，双圆是表示同心度的意思。这个二乘一的标注是表示这个零件的槽宽是两毫米，槽深是一毫米。 这边这个五十四和七十这个尺寸标注后面的小数点是表示公差精度的意思，这个 i a 一 点六。还有下面这个 i a 零点八是表面粗糙度，俗称光洁度的意思。 比如这个零件的内孔表面做的好不好看，光不光滑，跟这个数字大小有关系，数字大小不一样，这个零件的加工工艺也是不一样的。这边这个十一尺寸为什么加括号，加括号是表示参考尺寸的意思，说白了就是没有要求 这边的字母 a， 还有这边的字母 b 是 表示基准的一个代号，这边这个四十二，后面这个 h 七是基孔制的一个公差等级，说白了 以后碰到机械图纸有类似这样的标注的时候，表示这个零件的内孔是有精度，是有要求的，主尺寸大小不一样，后面的公差参数是不一样的。 那我们看一下这个零件的整体的要求还是比较高的，下面我们来聊一下它的加工工艺到底用什么地方加工。 首先我们看它的材料是四十五毫钢的表面发黑处理，还要做调制。那首先这样的一个零件，它是属于一个圆形的，我们可以原材料定圆形的，这个原料回来了以后，第一道工序先用车床先做出加工， 车床出加工完以后，第二道工序就要做这个调制处理，也就是热处理。热处理回来了以后啊，再用车床去做精加工。比如把这个零件的外圆内孔这个平面都可以用车工艺把它加工出来。 那最后一道工序就可以用加工中心把这个外形以及这个孔可以把它全部做出来。最后一道工序就是表面处理发黑，发黑完了以后这个零件会变成黑色的， 主要起到一个美观防锈的一个作用。那根据这张图纸零件的整体的要求，比如说这个零件我们要是做一千件的话，它的加工费含料含加工费大概是在四十到五十之间一件。

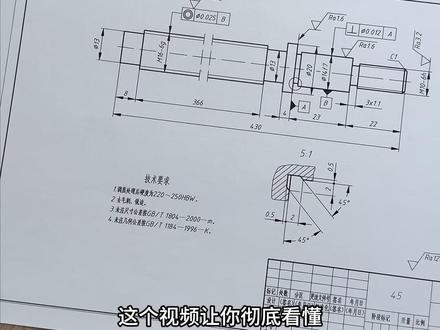

这个视频让你彻底看懂这张图纸，包含它的加工工艺和这个零件的加工费值多少钱。首先我们看一下这个零件的一个外形，它是属于一个轴类的一个零件，总长度是四百三， 最大外圆是二十，然后这个零件的材料是四十五毫钢的啊，我们先看这边这个标注啊， m 十杠六 h， m 十公制三角螺纹的一个代号，十是它的公差直径，这个六 h 是 螺纹的公差等级啊，这边这个三乘一标注这边是一个槽，三是表示槽宽一点，一是表示槽深 啊，这边这个一点六，还有这个三点二，还有这边这个一点六，这个是表面粗糙度的意思啊，表示这个表面加工出来要好看，数字越小，它加工出来表面又好看。 c 一 是表示倒角， c 是 四十五度倒角的一个代号，这边这个方框一竖一横是表示垂直度的意思，零点零幺二是它的误差范围。 a 十基准， 那它主要的表达的意思是指这个零件的十四的这个外圆加工完以后，相对于 a 基准也就这个平面一定要垂直，允许你的误差范围一定要在零点零幺二以内。 这个 five 十四，这后面这个 f 七是表示这个螺纹的公差等级一个代号，这边这个 m 十六后面的六 g 也是螺纹的公差等级。这边这个双圆是表示 同轴度的意思啊，零点零二五是误差， b 是 基准，表示这个螺纹加工完毕后，相对于 b 基准，也就是十四的这个外圆，这两个圆的同轴度误差一定要在零点零二五范围以内。这边这个技术要求我们看一下调至热处理后硬度为 二二零至二五零 h b w， 然后这边也是表示要做热处理的意思，然后像这样的着列的零件啊，我们一般是主要加工是以车床为主啊， 那像这个零件打个比方，如果说做一百件的话，一般情况下含料含加工费基本上应该大概是在一百五十块钱到一百八十块钱左右。

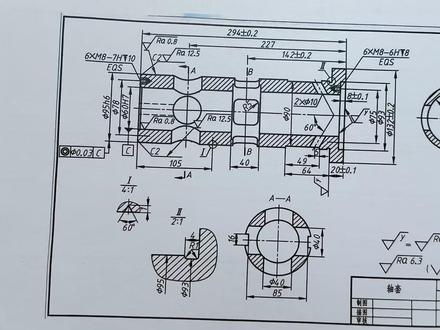

这个视频让你彻底的看懂这张图纸里面的所有的尺寸标注。首先我们看一下这个零件是属于一个轴套类的一个零件， 最大外形是一百三十二，这个外一百三十二，这个加减，零点零二，加减是表示公差的意思，我们一般读正负啊，零点零二毫米，也就是二十四。 这边这个六乘 m 八杠六 h， 箭头八 e q s 六是表示这个端面要加工六个一样的孔， m 八是表示内螺纹孔， m 十公制三角螺纹的代号，八是它的公称直径， 六 h 是 这个螺纹的中进公差等级，箭头就是下沉的意思，八表示这个螺纹加工完以后，它的有效深度一定要达到八毫米。 e q s 是 均布平均分配的意思，表示这个零件加工的过程中啊，这边这个孔要围绕着七十五的圆周加工的，这个角度是平均分配的。 这边这个 b 杠 b 是 这个抛射图的位置识别符号，来我们来看一下这边来这面有个 b， 底下有个 b， 那 刚才那个界面就通过这个地方切开了以后啊投影出来的一个图形，这个三十六前面这个方框，方框是表示正方形矩形的意思， 表示这个零件这边将会加工一个三十六乘三十六的一个方孔。那这个时候来我们来看一下这边，这边它是有方孔的，这边这个图形有个小圆圈暗号，它是什么意思？这边将会要画一个局部放大的一个图形，那我们看一下这边， 那这边它就有暗号二比一，那这边这个图形其实就是这边移过来以后啊投影出来的一个图形，这边这个 c 二 c 是 四十五度倒角的一个代号，二是它的一个参数， 表示这个零件的这个外圆要加工一个一二乘四十五度的一个导角。啊，我们一个碰到所有的机械图纸，上面 c 开头与你是导角的意思，然后这边这个 c， 这个 c 是 表示精准的一个啊识别符号啊。 然后这边这个 far 九十五小 h 六啊，这个小 h 六是这个外圆的一个公差等级，包含这个底下的这个六十 h 七，这个 h 也是这个内孔的一个公差等级。 这边这个双圆，双圆是表示同心度，同轴度的意思啊，它主要的表达意思，这个九十五的这个外圆加工完了以后和这个 c 极准，也就是这个六十的这个内孔，这两个圆的这个圆心啊，它的同轴度要求一定要在零点零三范围以内。

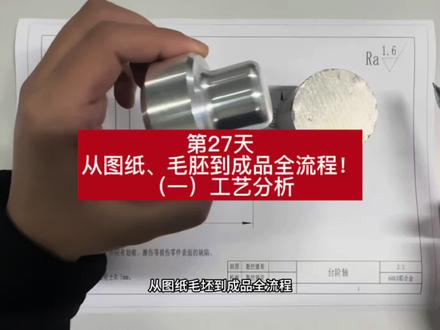

从图纸、毛坯到成品全流程。好，我们先来看一下这张图纸，这张图纸呢是一个非常简单的抬起手，他加工出来呢，就是这个样子，看不懂的可以去看一下我第十七天的视频。 我们拿到图纸第一件事情就是要对它进行一个工艺的分析，我们得根据我们的这一个零件它的要求来加工我们的零件。首先呢我们肯定是要根据我们的毛坯，我们得先知道我们的毛坯直径它有多大，像我这个毛坯它的大小就是啊 five 五十乘以五十二的， 什么意思呢？你就是说我这一个的长度是昂五十二毫米，直径是昂五十毫米，那加工这个零件我们就需要根据我们毛坯大小来决定啊，因为毛坯的限制，我们不可能说把这个零件全部加工出来，一下子就把它加工出来，为什么？因为我们不可能夹着两毫米就把它完整的加工出来的， 我们只能说半头半挪的去进行加工，我们可以新加工左半头，这一个范四十八个直径，也可以加工右半头，范三十的直径都可以，但我个人建议我们新加工右边半头，把这个范三十加工出来。为什么？ 我们来看一下这是一个成品，如果说我们新加工左半头的话，我们想要把它给切到范三十，是不是意味着我们要去除非常多的毛坯的余量 而反过来呢？我们如果指新加工这个块三十的直径，我们夹在这里反头，他需要加工的余量就只有五十，仅需四十八两个毫米啊，他的吸吸力就会非常小，他不需要，恕我唯我这个 要夹的很重，因为我们夹重了之后，我们来看一下我们的毛坯，可以夹的很重很重，省之夹粗夹横。但是我们加工过的表面就不能用这么大的力气去进行装夹了，所以说我们反头它的加工力越小越好，余量越小越好哦，所以说我们的加工就一定要先从右边慢头开始， 那我们加工我们要先来加工右边没右边怎么加工呢？我们的毛坯它的这一个面是不一个很粗糙的面，我们要想把它变成这样子的一个光滑的面，这样子的一个光滑的面，我们就需要光端面，所以说我们加工右边的第一步就是啊光端面， 光完端面之后，当这一个面已经变得光滑平整了，我们就可以去加工我们的外援，所以说第二步就是外援加工。嗯， 那外援我们要加工到哪里？我们加工到这个点也可以，加工到这个点也可以，但哪个点更好呢？肯定是后面这一个点。为什么？ 我们如果说把这个刀角留在右边再去进行加工，也就是说意味着我们的刀需要下切，这会影响到我们来选刀的使用，而且我们的这一个三爪就在这里，我们还要把它往下切，然后再切过去一点点，呃，非常容易撞到我们的这一个卡盘，所以说我们要加工到这个刀角的点， 但这个你还有点问题，因为我们只加工到这个点，我们的零件这个接刀的地方会有点毛刺，我们还需要把这个刀角延长，然后再让我们的刀往上走。为什么会这样呢？我们来看一下我们的这张图纸， 我们前面已经学过了，我们的刀具是有刀尖圆弧半径的存在的，我们来看一下，这儿是一个刀角，这儿是一个刀，如果说我们直接让它加工的这个点就往上的话，我红笔签出来的这个地方就会有一个地方它加工不到，因为我们的刀片 这边已经接触到我们让它加工的终点了，但是它底下因为有圆弧的存在，所以说就会出现这么一个地方，这样就非常容易有毛刺。 那我们再来看一下，我们把这个刀角延长一点，比如说 c 一 的刀角延长到 c 二，那会怎么样呢？我们的刀具是不是就加工的过去了？我们实际上我们只需要加工到这个点，但我们让他多接一件切下去一点点，那么我们这一个地方就不会有加工不到的地方了， 那我们再来一趟会肤质，所以说我们要把这个 c 二的倒角变成 c 三的，让它再往上多切一点点，这样子我们的这个地方才不会有毛刺，也就是说我们要加工到我们的这个 a 点， 那这个 a 点的坐标我可以在编程的时候教你们怎么样去进行计算，然后是按第二步左边，那我们的左边加工是不是也跟我们右边一样？我们要先公端面，我们要先把那一个面变平整了，再去按加工外圆，然后这边的外圆加工又会有问题了，我们是加工到这个点 就可以了吗？其实也不行，为什么？因为还是一样，我们有刀尖圆弧半径的存在，如果说加工到这个点就让刀往上走了，又没有零点四的刀尖圆弧半径存在，所以这边也会出现有一点点地方，它是俺加工不到的，因此我们要从哪里开始加工？我们要把它多加工出来一点点， 那再让它往上，那这个距离我们可以是一个毫米，也可以是两个毫米，这样都可以。所以说我们要加工到 b 点， 那这个装甲呢？也就很简单了，我们一开始夹在我们的这个毛坯上，攻完盾面，然后加工出这一个范三十的直径反头夹使在范三十的地方，再去加工这一个范四十八的外援，这样我们的工艺分析就结束啊。

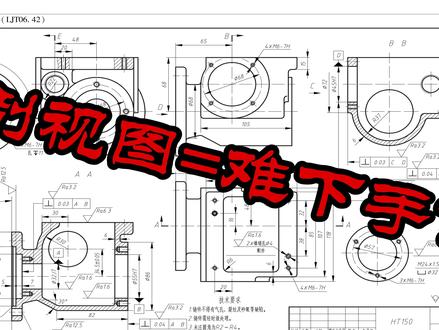

抛视图难下手，一招解决投影规律，视角转换，试图联动，纵有抛视千般像，掌握技巧，他易研解投影规律，牢记试图跟着箭头走， 假设自己站在箭头方向看，咔嚓一下，在当下位置抛开。 哎，为啥和图纸不一样？因为少了视角转换，向箭头方向移动模型立马和抛视图对上了。试图联动，看这一侧八十六，这一侧七十二，此处厚度五， 另一侧评论区留给数学好的你。抛视图别再找位置了，关键在方向。纵有仕途，百般抛切，我们皆能精准变形，图面千变，一眼识明。

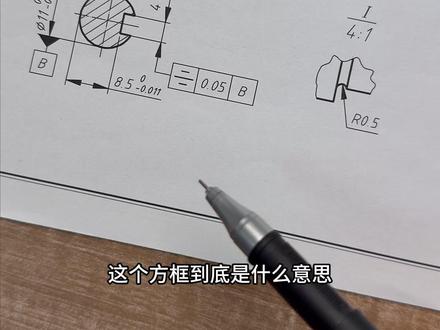

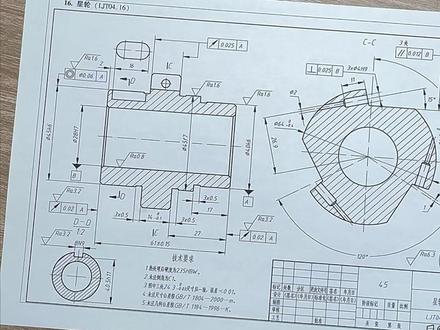

这个方框到底是什么意思？这是一个行位公差，三条杠是表示对称度的意思，零点零五是他的误差， b 是 直角，那他主要的表达的意思啊，说白了就是表示这个零件的这边这个四毫米的箭槽 加工完了以后，相对于这个 b 极准也有这个零件的外缘上下偏移的误差一定要在五十范围以内。 这边这个标注是热处理的标注方式， h r、 c 是 落实硬度，五十六到六十二是它的一个硬度值，那它主要的表达的意思是指这个零件的加工完了以后， 这边这个距离的一个外径，以及这边这个距离的外径，这两个地方一定要做这个战火处理。这是各种立体三 d 着测图的图形案例讲解。 这是各种行为公差的图形案例讲解。这是各种异形零件的机械图纸案例讲解。新手想花一周的时间快速的学会机械图者，大家看这本书就足够了。

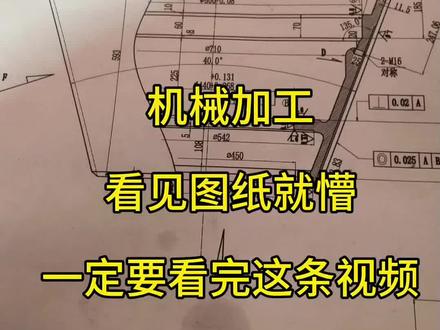

图纸拿到手，活不会干，这钱肯定难赚啊。我们先看一下这个整体图纸的尺寸，然后再看一下这个技术要求，然后我们好判断接下来要怎么干。 铸件我们拿到毛坯之后，一定要先确认他这个加工余量够不够啊，像这里有台，他要求了四百一十八，我们一定要去先排排尺，看看他这个加工余量够不够。 这张图纸呢，需要注意的细节就是他这个台啊，是三十五个厚，后面有个五毫米的子口在这， 所以我们一定要量好毛坯，从这到这晾够不？从这个台到上面晾够不？如果不够很紧的话，那我们要先按这个台阶，先把这个断面 先扒出来，然后往回返四百一十八，再平这个断面啊。然后我们看这个同轴度啊，一道他的基准是 a， a 面在这，也就是说这个内径和这个内径要一刀下来， 他还要求了垂直度零点零二，说明是外径和内径都要一刀下来，就是一次工装全都干完。然后根据图纸啊，他虽然没给材料，但是咱们可以预测啊，他是铸件，他是转子，然后他的同轴度要求这么高， 他外面还有尺，证明里面他要下轴的，下轴旋转的，那就是要耐磨。大致预测他就是材料应该是四零落幕，然后我们就可以根据这个材料大致来推断出该用什么刀片来加工。 四零落木件一米高五百七十三，这个毛坯就很贵啊，大家干活的时候一定要注意好尺寸，千万别干错了，干错了的话丢的不仅是手艺啊，也丢了老板对你的信誉啊。 另外一点注，大家注意安全，点赞关注。如果大家对这个图纸有什么不明白的地方，可以打在评论区，我挨个回复。

机械图纸的尺寸公差到底怎么理解？比如这边这个六十一加减零点一五加，我们一般读正减，我们一般读负六十一，正负十五四 啊，它主要的表达的意思是指这个零件的总长度六十一毫米，加工完以后允许你的误差，就是允许你大十五四和小十五四，这边这个十四零到 负零点一表示的意思。这个零件的这边这个台阶加工完以后只能小不能大， 最终的加工尺寸做到十三点九到十四之间都是合格的。这边这个所有的尺寸标注后面有很多英文字母，这些英文字母比如这个 k 六、 h 七、 f 七、 k 六，这些英文字母就是表示公差精度的意思，它是公差带的一个公差等级，而这种英文字母的公差我们要通过表格查询的方式才能获取。主尺寸大小不一样，它后面的公差参数是不一样的。 这是机械图纸各种公差配合的图形案例讲解。这是醒位公差的图形案例讲解。这是各种齿轮的图形案例讲解。新手零基础，想花一周的时间快速学会机械图纸，大家看这本书就足够了。

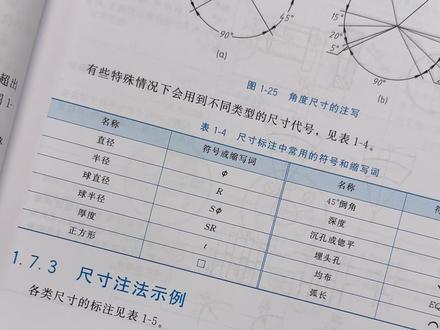

这个符号是表示正方形后堵求半径、求直径、半径、直径四十五度倒角的代号。深堵、沉孔、埋头孔、 均布弧窗。这是各种图纸尺寸标注的图形案例。这是标准件轴承和齿轮的图形案例讲解。这是各种机械图纸以及练习题的图形案例讲解，零基础想快速学会机械图纸的大家，看这本书，一周可以学会。

你们有没有发现，有的国家图纸啊，是图摆放位置不太一样，有的呢，左视图啊，摆放在左边，有的时候呢，左视图却摆放在右边。别慌， 今天呢，一次性给你们讲明白。我们先看一下这里面符号黄色。左边的第一幅图就是一角投影符，小头朝外， 这是中国、欧洲等国家用的标准。右侧的就是第三角投影，小头朝内，这是美国、日本、台湾等地区用的标准。下面这两组啊，是相对应的投影式图，第二组左视图在左边， 右视图在右边，另一个呢，正好是相反的，理解了投影角，再看视图就简单了。接下来我们再讲一下基本视图 如何把一个立体零件啊，在平面上，最简单的方法就是把它放进透明的玻璃盒子里，从六个方向去看。就是啊，六个基本视图， 我们最常用的就是主辅佐三个仕途，他们必须遵守长对正、高平齐分相等的投影关系。这是啊，所有看图的根基。接下来我们根据实际的操作来讲解一下 第一视角跟第三视角。这个图啊，是我自己画的一个简单的零部件，假如说它是主视角，我们进入制图模式， 第一角投影式图，左视图在主视图的右边，五视图在主视图的下边，第三角投影式图，主视图 左视图在主视图的左边，左视图在主视图的上边。 那么这就是第一视角跟第三视角的一个区分，这个就是第一视角，这个就是第三视角投影。好了，今天就讲。

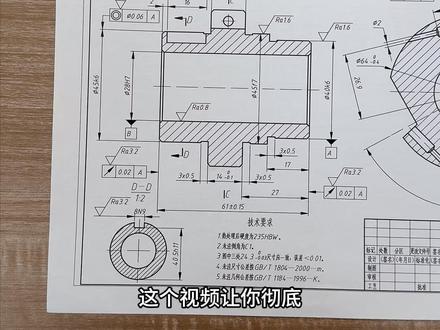

视频让你彻底的看懂这张图纸包含它的加工工艺和这个零件的加工费到底是多少。首先我们看一下这个零件的整体的外形，它是属于一个轴套里的零件，这个零件的最大外缘是 六十四，那它的总长度是六十一，这个六十一后面的加减零点一五是表示公差的意思，表示这个零件加工完以后，它的总长度尺寸可以小十五次和大十五次变，这个方框是行为公差，这是跳动住的意思， 零点零二是它的误差范围， a 十基准表示这个零件的这个平面加工完以后，相对于这个零件的外缘跳动误差一定要在两十范围以内。那比如这张图纸这边也是跳动度，这上面也是跳动度的意思， 这边这个双圆是表示同心度、同轴度的意思，它主要的表达的意思是指这个零件的四十五的外圆加工完以后，相对于这个四十的这个外圆，也就是 a， 记准这两个圆的圆心已经要重合，允许的偏移的误差一定要在六十以内。 这个上面的 r a 一 点六是表面粗糙度的意思，包含这个三点二、三点二、零点八都是表面粗糙度的意思。 而这个图纸这边这个零件的外圆四十五 k 六，二十八 h 七，四十五 f 七，四十 k 六，这个数字后面的英文字母是表示零件的公差等级，说白了就是表示这个零件的外圆和内孔都是有精度要求的。 这边这个一竖一横是表示垂直度的意思，这边双斜杠是平行度的意思，零件的整体的要求相对来说还是比较高的，我们来看一下到底用什么工艺来加工，它的材料是四十五号钢的一个材料， 那这个零件我们再看一下它的技术要求，这边还需要做这个热处理啊， h b w h b 是 不是硬度的意思？二三五是表示它的一个硬度值，要做这个热处理调制处理的这个零件我们用什么工艺设计到哪些机床啊？首先它是一个圆形的零件， 那我们涉及到的加工机床设备有车床加工中心啊，还有磨床，为什么讲用磨床呢？因为这个零件呢，比如说内孔外圆这个精度要求都是比较高的， 这个零件的原材料到底怎么定啊？我们看他的最大外圆是六十四，我们可以定六十八或者七十的原料回来。回来了以后啊，第一步先上车床，先做一个出加工，出加工完以后，然后我们再去做这个热处理啊调制，给这个零件增加硬度 啊。做完热处理以后，下一道工序还是用车床进行一个半精加工啊，要留一点磨余量， 然后再用磨床进行一个筋磨加工，把尺寸磨到位了以后，最后一道工序可以上第四轴的加工中心，把这个缺口以及这个孔全部可以给它加工完成。 根据这个零件的整体要求和形状，比如说如果说我们做一千件的话，他的加工费含料含加工费大概可以报到五十到六十之间。

大家好，跟大家讲一下第一视角和第三视角的区别，今天我画的这个零件是第三视角的投影啊。首先我们来看这个主视图，在主视图里面我们能看到的轮廓都已经画好了，这个黑色的线条 就是我画好的，然后这个虚线的话，就是我从这个面看不到的东西，就是看不到的轮廓要用虚线表达，比如说这里有两个孔，是吧？ 我看不到的，我用虚线表达，这里一条虚线就是这个底部的这个底部的深度的一条虚线，然后这边两根虚线的意思就是这个圆两根虚线，这个是主视图，然后这个俯视图的话就这样子 第三次就这样倒过来，倒过来以后就这样把在这里的把在这里的话我们能看到这个孔孔的大小，还有这这边上的两边的实线，对吧？然后这两个虚线是哪里？哪里的虚线知道吧？就是这个倒角的虚线第一条和第二条这个倒角这个位置的虚线，然后这个孔的话就是这个孔， 然后这个位置的虚线就是我这里的倒角的两根虚线啊。所以说第三次角是很容易看的，这是主视图 看到的轮廓，看不到的轮廓用虚线表达，这样顺着过来，然后看到的这些都是实线看不到的就是这个倒角 和这个倒角看不到，对吧？然后我再来给大家转一下啊，第一视角啊，现在我讲第一视角，第一视角就是说我们这倒过来的就这样反过来，反过来它的区别在哪里呢？就是这些虚线， 就是我们刚才看到这两个虚线变成实线了，然后这个两个金条就变成虚线了，这边同样的，这个这个倒角的虚线要变成实线， 然后这里一条实线要变成虚线，因为我们从这里看的话，是看到，刚才我们从这里看的话，是看到啊，这个位置的这条实线，对不对？然后转过来就是变成虚线了，然后现在我在这里取个右键，然后点这个虚线， 哎，在这里点鼠标右键点属性，在这里选择第一视角投影类型吗？选择第一视角点，确定大家可以看一下，是不是我们主视角还是不变的，还是两个孔跟这个深度，还有这个 孔的虚线都不变，那我们这里是倒过来的，所以刚才讲过吗？那这里的实线就变成虚线了，这里的实线也变成虚线了，那这个倒角 虚线就变成实线了，对吧？这里原本是虚线的，我就变成实实线，知道吧？这就是第一视角。主视图不变就变这个俯视图或者叫侧视图都可以的， 我们侧面是图在这边啊，这边我们根本就可以忽略，如果我们在出图的时候，我们把这个图完全就可以删掉，不要的。很多老铁在跟我争，为什么我画的图只有两个是图？其实是正确的，老铁啊，第一视角这样倒过来的，看不到的，用虚线表达看得到的啊，画成实线轮廓，我再给大家看一下啊， 虚线变成实线，虚线变成实线，然后这个实线要变成虚线，我们取个右键点，许许信在这里改成第三视角，第三视角是国外用的，我们国家是用的第一视角，因为我们做的这个产品 我们经常要用第三视角，所以我个人也比较喜欢用第三视角，你们原因的话你们打在公屏区吧，你们自己可以看一下，对不对？那第三视角的这个主次的五遍 正倒过来，看到没？刚才我讲了吧，实线，实线跟虚线的区别好不好？你们再也不要跟我争这个第一视角，跟第三视角或者说一定要画三个图，然后左边右边的图没有，只要我们画出这个零件能用两个试图表达清楚我们就用两个，能用三个试图表达清楚我们就用三个 啊？就是我两个试图表达不清楚的时候就用三个，三个表达不清楚的时候就用四个，比如说铺面图放大图，知道吧？

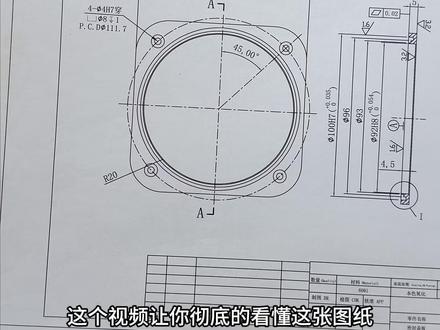

这个视频让你彻底的看懂这张图纸，包含他的加工工艺和这个零件的加工费。我们先看一下啊，这个零件他的是什么原材料？六零六幺的铝。 然后我们再看这个零件的外形，它是一个正方形，长宽都是一百零五毫米啊，外形不大，它的总厚度是五毫米，这个厚度没有要求，然后这边这个有一个平面度要求，还有这个零件这个中间有一些孔的，还是有一些尺寸精度要求， 那像类似这样的一个薄性的零件，我们加工的方式可以采用排版的方式，就是我们可以定五毫米厚的超平板啊，回来了以后直接上真空吸盘， 把它吸住以后一次性可以加工，比如说六个、八个或者十个，这是根据你的机房工作台这个吸盘的这个面积来算的啊。第一步可以把这个正面啊，这边就一百，还有这个九十二，这边这个草内孔可以把它尺寸全部做出来。 然后第二步翻面，可以背面倒角，然后外形倒角，基本上两步可以搞定。那如果这个零件如果说做一千件的话，如果说纯加工费的话，这个报价的话应该大概是在三十到三十五之间，基本上没什么问题。

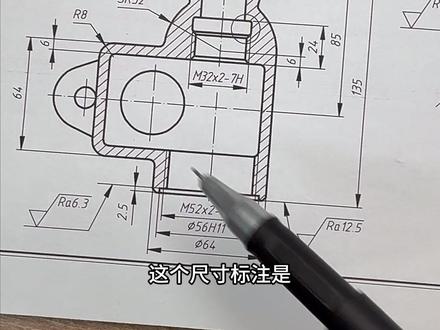

这个尺寸标注是表示螺纹的意思， m 是 公制三角螺纹的代号，三十二是它构成直径， r 是 表示螺距。七， h 是 表示这个内螺纹的中径公他等级， 这边这个 s r 三十二， s r 是 表示球面半径的意思，三十二是它的一个参数。 这边这个 five 三十六， h 七是表示这个内孔的公他 啊 h 七是机控制的攻他等级。如果来到机械行业，干学徒觉得图纸很难的，又没有好的师傅带的。我给大家一个非常不错的建议，大家可以看这本书，简单易懂，不走弯路。

标题栏就是图纸的身份证，名字、材料比例全都在这里，填错一个，全盘皆输。大家好，我是教数控技术的韩老师，喜欢数控技术的可以关注我。专为初学者设计的户口管理课。开课 我们将逐项讲解项目栏的含义，教你快速抓取关键信息，像查档案一样的高效，零基础也能一样锁定零件身份，不再对着图纸发呆，认清身份才能精准执行，快来领取你的身份证。 本次课程需要讲解的是标题栏与明细栏，读懂图纸的身份证们看哎这张图纸，嗯，我们从下往上看，下面这一部分呢，我们叫做标题栏 啊，标题栏常位于图纸的右下角，用于记录图纸的基本信息，对吧？像单位名称，同样名称，同样代号对吧？还有就是我们的材料是多少，哎，通过标题栏准确的描述出来， 我们在实际的工程应用当中，对吧，完整版更为的常见，这样的话呢，哎，更为容纳和详细，因为这个的话可以根据我们的需求来进行调整啊，都是可以的 啊。整个标题栏内部通常化为多个功能区，主要包括哎更改区，记录图纸的修改历史和版本是吧，哎，可以写比如说 a 版、 b 版、 c 版，或者是一点零、二点零等等之类的啊，这都可以命名 签字区域啊，像审核工艺批准啊，这都是哎签字区域需要我们相关人员签名，并哎注明日期名称及代号区， 名称及代号区呢，填写的是产品或零件的名称，哎图案的代号等等资料材料区，标明图纸采用的比例。 单位名称区，主要填写的设计或者是生产单位的全称啊，通过这个我们图纸我们就能知道。哎，这些个信息 啊，文字的要求呢，是标题栏内的文字，建议使用哎，长仿颂体，那这样看的话比较好看一些。 标题文字的高度通常采用五号或七号字，其他说明性文字，哎，高度可以在三点五或五之间啊，只要能够保证能够清晰读懂啊即可。然后我们再看，上面是明细栏， 而明细栏呢，在标题栏的上方用于列出该产品或部件的所有零部件， 那么在这里面会有序号，按照零件在图纸当中顺序或装配的关系来进行编号，对吧？比如一二三四五代号零件的图样，代号 名称，零件的名称啊，比如说这是我装配图，比如说有螺栓，有螺母或者有底座等等的，哎，不同的零件所组成 数量代表的是该零件在产品中的总数量。哎，一共有多少 材料，零件所使用的材料是何种，可以通过在里面列出啊，因为我们的零部件呢，会比较多，材料呢所选择的是不一样的， 嗯，重量啊，可以记单个的或者是总体的都可以。备注，需要写一些补充的说明信息啊，在这里来进行填写。 好，这次我们本节课所讲的内容，点赞收藏，方便以后的观看，记得点赞关注哦！

a 零，大到海报 a 四，小到像信封。选错孵化图纸，要么放不下，要么太浪费。大家好，我是教数控技术的韩老师，喜欢可以加关注， 今天带你零基础玩转纸张魔法，我们将揭秘不同孵化的适用场景， 教你像裁缝一样两体结一，让每张图纸都恰到好处。不用死记图纸，只需掌握我的匹配法则，你也能专业的选择画布，从一张纸开展， 展现专业的风范。今天讲的内容是图纸孵化与格式， a 零到 a 四图纸的选择与使用。我们看这个图纸的参考， 我们通过看这张图我们得知 a 零的图纸是最大的， a 四的图纸呢，是最小，这个我们一定要记清，哪个图纸是最大，哪个图纸是最小。 那我们先从 a 零开始说， a 零图纸是八百四十一乘以幺幺八九啊，一般这种呢，主要适用于大型复杂设计， 比如像建筑总平面图、工厂总布置图，还有就是传播总体图，电力接线图，信息承载量大，常用于方案的汇报或者是施工图汇总。 让我们再看 a 一， a 一 这个图纸呢是五百九十四乘以八百四十一，它主要是用于中型装配图或部件图，如机械整机装配、建筑一层平面图等等， 在设计阶段用于展示较完整的设计方案。然后我们再看 a 二， a 二是四二零乘以五九四，对吧，也就在这个位置。 嗯，适用于中小型项目的图纸，如零件图、局部总装图、电器原理图当中 平衡信息量与打印携带便利性。让我们再看 a 三二九七一乘四二零，好像就是 a 三这种图纸啊，这种图纸我们用的也是比较多的，适用于常规零件图、工艺图， 对吧？还有一些个小型图纸，主要是用于日常工程的打印和内部的技术交流。 然后我们看最小的图纸是 a 四的，适用于哎，细节的图纸，说明书像报告对吧？办公文档，对，就是平常咱们用的 a 四纸那么大 哎，他日常办公呢，最为常用也用于 cad 图纸的局部打印或者存档啊，这是我们哎这几种不同类型的图纸的尺寸和使用范围，我们在工作当中 根据我们所绘制零部件图的大小来进行选择即可。 好，这是我们本节课程讲的内容，点赞收藏，方便以后的观看记得点赞关注哦！

先不要划走，作为工程师，下面的图纸你是否能够看懂，请问尺寸二十的公差多少？是有轮廓度管控， 平行度管控还是平面度管控呢？先看图纸标注，第平面是几种 a， 上表面相距几种 a 标个理论尺寸二十，同时标的三个公差，轮廓度零点四，平行度零点三，平面度零点二。 问题是上表面将你记住， a 的 高度尺寸是二十，请问二十这个尺寸的公差是多少？它是有轮廓度零点四管控还是平行度零点三管控，还是平面度零点二管控，还是有轮廓度平行度平面度这三公差一起管控。 要先把这个问题搞清楚，下面我们从公差的角度形象直观的去解释。各位请看底平面是几种 a， 上表面理想状态下几种 a， 尺寸是二十， 上表面有三个公差，对应的是三个公差带。先看轮廓的公差带，轮廓度零点四的公差带默认将对理论轮廓上下是对称分布的， 而且这个红色的轮廓的公差带受几种 a 的 约束，跟几种 a 保持二十的尺寸上下方向不能动，是固定的，因为轮廓度是位置公差，几种 a 要约束公差的位置，各位，这个能理解吧？下面再看平行度零点三的公差带， 零点三的平行度公差带同样受几种 a 的 约束，跟 a 只需要保持平行关系，上下方向是不需要固定的，因为几种 a 只需要约束公差方向，不约束公差位置，因为平行度是方向公差， 所以说这个绿色的平面的公差带可以往上移动，不需要相对 a 保持二十的理论尺寸往上移动，但是不能超出红色的浓厚的公差带。 最后再看平面度公差带零点二，因为平面度零点二是不带基准的，它不需要跟 a 保持任何关系，所以说零点二的平面的公差带 既不需要跟 a 保持二十的位置关系，同时也不需要 a 保持反向关系。所以说这个零点二的平面的公差带既可以上下移动，也可以摆动，摆动可以，但是不能超出平行度零点三的公差带， 因为一旦超出零点四的误差，那么平行度就会超差。各位，这个你能理解吗？最后，实际表面一定是包在最小的平面度误差在里面的，各位请看，这是我们的实际上表面 凹凸变形，不能超出平面度零点二的误差带。斜的方向不能超出平行度零点三的误差带。上下移动位置不能超出轮廓度零点四误差带。 这个是上表面的一种情况，通过这种情况我们发现上表面最高点他不会超出 轮廓度红色的边界线，从而得出上表面相对这种 a 的 高度尺寸是二十最大平差，也就是上平差是正零点二的平差。那下面再看一下二十这个尺寸的下平差是多少。各位继续往下看， 因为这个平行度零点三的公差带既可以上往上移动，同时也可以往下移动，往下移动不超出下面这条平行性平面的公差带，要包在平行的公差里面。好，这是我们的平面的公差带。 最后，实际表面要包在平面度公差里面。各位请看，这是我们的实际表面，凹凸并行，不能超出平面度零点二的公差带，斜的方向也不能超出平行度零点三的公差带， 这是上表面的另外一种情况，通过这种情况可以发现上表面最低点，在这最低点它一定不会超过下面这个边界线，从而得出上表面相对基点 a 的 高度。 最尺寸是二十，下边差是负零点二的平差，所以最后得出二十个尺寸，它的公差是正负零点二是有轮廓度 在管控，因为轮廓度是位置公差，可以管控上表面相对于下表面的高度，而平行度是方向公差，平面度是形状公差，平行度和平面度都是管不住上表面相对基数 a 的 高度，各位能够理解吗？ 好，最后问大家一个问题，请问图纸标注平面度公差值能否大于平行度公差值，以及平行度公差值能否大于轮廓度公差值？请把你们答案写在评论区好吗？

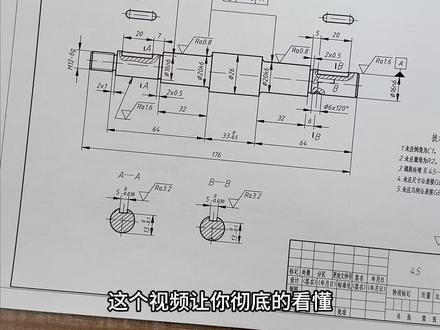

这个视频让你彻底的看懂这张图纸，包含它的加工工艺和它的加工费啊。首先我们看一下这个零件是属于一个轴率的零件，它的最大外圆是二十六，总长度是一百七十六。 这边这个符号是行位公差的意思啊，双圆是表示同轴度，零点零二是它的误差， a 是 基本，那它主要的表达的意思是指这个零件 这边这个十六的外圆，二十的外圆，二十的外圆加工完了以后，相对于 a 极准， a 极准，也就是在这边这边这个十六的外圆的最终表示，这四个外圆 它的同轴度误差一定要在零点零二范围以内啊。这边这个三角形小于零点八是表面粗糙度的意思，包含这边这个一点六同样如此啊。这边这个二乘零点五的这个尺寸标注，这边是一个槽二是表示槽宽，零点五是表示槽深。 这边这个尺寸标注后面为什么有英文字母？英文字母是表示公差等级的一个公差代号，这边这个 m 十二， m 是 公制三角螺纹的一个代号，十二是它的公称直径 六 g 是 表示这个螺纹的中径公差等级。这边这个阴影部分是局部抛射图的意思，表示这个零件就要加工一个键槽，我们看一下这个洁面 a 杠 a， 我 们看一下这个下面，对吧？哦，这边要加工一个五毫米的一个键槽， 然后包含这边这个避抗壁也是要加工一个建找。下一步我们再看一下这个零件有什么要求，它的原材料是四十五毫钢的一个材料，它有一个比较关键的地方就是调制处理啊， hrc 是 落实硬度的，这个 热处理完以后硬度还是比较高的，那所以说这个零件的整体的加工工艺啊，啊着锐的零件，圆形的零件，以车床为主，原材料回来了以后，先用车床先做出加工， 出加工，然后留点余料去做这个热处理。热处理回来了以后啊，还是用车床 做半斤加工，有一些关键的尺寸要留余量，比如这个二十、十、二十、十六，还有这边这个十六，这个外圆要扭磨余量啊，因为它的外圆尺寸、精度以及它的表面要求是有要求的， 这个时候我们其他的尺寸做到位以后，然后第三步我们可以把这两边的件槽用这个洗床，可以把它加工掉。 最后一道工序用万元膜做一个精加工，把这个十六、二十二十、十六这四个万元的尺寸把它精磨出来。按照这个零件的整体的要求， 假如如果做一千件的话，这个零件含料含加工费，他的报价基本上应该是大概在四十到五十之间一件。
