三菱m8346是什么指令

大家好啊，欢迎收看本期课程啊，这节我们讲一下这个三菱片区的主控指令啊，那什么是主控指令呢？主控指令啊，就说我想 啊，控制他执行或者不执行的指令啊，那么他的指令呢，叫 mc 啊， mc， 然后结束主控指令呢，叫 mcr 啊，这两个指令啊，他俩是配对使用的，大家注意啊，你不能只使用 mc 啊，也不， 不能只使用 mc 二，他俩必须是配对的啊，那么 mc 指定一旦执行之后啊，他中间的部分呢，就可以执行了啊，如果他 执行这个主控指令，那中间的部分他不再执行，也就相当于跳过，跳过去了啊，跳过去了啊，就说他可以控制你执不执行啊，中间的这个程序啊，比如说主控指定中间有手动程序啊，那么我调的自动 程序的时候，手动程序其实是不运行的，我就可以用指主控指令呢，控制他是否执行啊，或者手动或者自动或者其他的程序啊，那么主控指令啊，呃， 从一定意义，你可以把它看成子程序啊，就说我想让这段子程序执行，那么我就加个主控指令啊，可以控制他执行或不执行，那么我就看一下怎么用啊，怎么用这个主控指令。首先呢，我们用 m 零啊，比如说我们用 m 零控制这个主控 m 零，然后呢 m c mc 之后啊，加个 n 啊， n 零，或者 n 一 n 二 n 七啊，一直到 n 七，然后呢，后边再加一个位啊，这个位呢可能是，呃， n 五 m 五啊，这个位呢，就是把 n 零的值啊，存储到 m 五中啊，让 m 五呢，呃， n 零， 如果接通了，那么 m 五就啊，如果 n 零断开了， m 五就 out 啊， m 五就 out， 然后在中间呢，我们可以啊，加上我们的程序啊， m 十 m 十，哎， n c p 啊， i m c p d 零啊，我们执行这段程序，然后呢再加个 m c r n 零啊，表示呢，主控程序结束啊，他俩必须是配对使用的。 之后呢，呃，大家在别人的程序中啊，可能会看到就说我们主控指定这里母线这里出现个触点啊，就说上下接通了，那我这里为啥没有这触点怎么生成的呢？这个不是生输入 出现的啊，而是你用了 mc 指令，他自动出现的，而且呢，你要调到这个读取模式啊，或者是在线监视模式啊，这里的左母线这里啊就出现一个触点了啊，触点表示 是主控啊，主控，然后呢主控结束，大家看现在他的母线呢，这里是联通的，那么往下走呢，他是不再联通的了啊，不再联通的了啊，就说明呢，这个主控指令啊，只控制这段程序啊，也就是说相当于 我们写听图的时候一个出点呢，控制很多个分支啊，分支啊，只是我们这分支很多啊，分支很多，所以他用过主控程序来代替触点了，其实原理是一样的啊， 那么我们就看一下直行的一个效果啊，假如说我这 m 零一旦接通了，那么我们主控时程序就就 就可以接通了，大家看我现在呢监控的时候呢，这个母线这里还没有接通，那么 m 十啊，我不管是是否这个昂啊昂 out， 这个地灵并没有增 增加数值啊，大家注意啊，那么如果说我把 m 零接通了，大家看现在接通之后，这个母线这里的 n 零 m 五，这里啊已经接通了，然后我再接通 m 十，大家看每次接通 m 十呢，这个 d 零啊，都加一啊，加一啊，这样呢，表示我们的主控值成 程序就生效了啊，生效了，然后这个主控程序啊可以欠套使用啊，就说一个主控程序里边可以套，套一个，再套一个，再套一个，最多可以套八层啊，从 n 零到 n 七啊，不可以套太多啊，就说我 n 零 之后啊，按铃之后我再想让里边这程序呢再执行呃，这个主控，那么我可以在这里再加一个啊， m 一呃， mc n 一 m 六啊，这里 然后呢我再执行一个程序 m 一百十一 i n c p 第一啊，然后呢我们再加一个 m c r n 一啊，大家注意啊，我这个签套呢，必须是先 结束内层的结构，然后再结束内层的，大家看两个这个 mcr 指定啊，这俩呢必须是先结束 mn 一，再结束 n 零，如果你先结束 n 零，那么就会出错了啊，出错了啊啊， 就说我们可以一层层千套啊，直到千套七层为止啊，这是最多千套的啊。当然一个主控呢，你可以并列分成很多个小子程序啊。那这个做法呢，通常来说呀，就是我们控制手动自动切换啊，执行手动的时候呢，自动我就跳过了，我就不扫描了啊，执行自动的时候手 动我就跳过了，不扫描了，他俩互因为我们同一时间呢，只能有一个呃，要不自动要不手动啊，不可能他俩同时存在的啊。所以呢我们就可以用这个指定来实现啊，那这个就是主控指定的一些简单用法啊，谢谢大家观看。

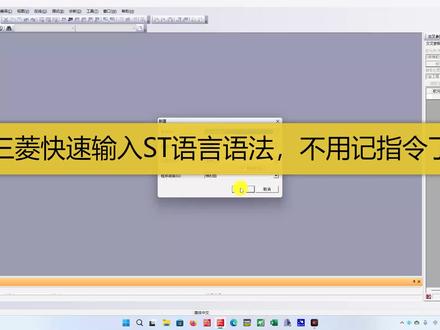

讲一下呀，三零这个 st 元变成的一个小技巧啊，那么我们新建工程的时候呢，选择使用标签啊，这样就可以使用 st 元了啊，当然了，你如果选择结构化工程啊，那这里也可以选择 st 元啊， 那么我们用简简单工程使用标签这种方式啊，程序员呢，就是提醒图啊，提醒图确定，确定完之后呢，在提醒图中啊，我们就可以插入 s t 元这个，呃，编辑块啊，也可以 新建数据的时候选择 st 元啊，这个方法都一样啊，今天讲的不是这个，那我们插入一个这个 st 这个圆之后啊，我们想快想输入指令，比如说我要输入一个放循环指令，那放循环呢？我 可能记不住啊，他到底是什么个格式啊？忘了啊，他等于零吐十，然后呢 还，呃，这个怎么写啊？忘了，忘记怎么写，我按度也不行，按字呢，贴这些字啊，这好像可以，那么我们通常啊， 你还要记住这个放循环的指令格式啊，那么我们呢，有一个快速的方法啊，快速的方法就是我按一下 ctrl 加 out， 再加上 f 一，他就自动把放循环的格式 写出来了啊，大家看我按一下 out， ctrl 加 f 一这三个键，然后呢，自动就把这个写出来了啊， ctrl 加 fp， 加 奥特 at， 加上 f 一啊，三个加 f 一，这仨同时按，他就自动出来了啊，当然前提是你要先打个，哎，放啊，先打个放，你如果不打放我就，我就按一个 奥的 ctrl f 一，他也并没有什么出来啊，并没有出来啊，因为你没有选择指令，或者我打个木木指令啊， mov e 木指令，然后呢，我按奥特 control f 一，他也出来了，或者打个 f， 然后奥的 coatf 一，他就把 f 的一句 给你写出来，然后我只要添加这些这些中间的表达式执行语句就行了啊。所以呢，我们如果用 s 七元编程啊，一定要用这个快捷 键啊，快捷键奥特 ctrl 加 f 一啊，五优也是一样的啊，五优也是一样的三，这里是三优啊，那五优如果输入指定也是一样的，我们比如说输入个闭幕指定，那我后面不知道怎么写，我就按一下奥特 ctrl f 一， 自动就把这个条件写出来，然后我们就填空就行了啊，填空就行了啊，这个快捷键大家一定要掌握。

大家好啊，欢迎收看本期课程啊，这节我们讲一下三零的 a d p r w 指令啊，那这个指令呢，是标准的 models 通讯指令啊，他支持 f 三幺四八五 adp 这个模块啊，但是呢，他不支持四八五呃 bd 版啊，不支持 bd 版。我们知道我们正常使用片吸的时候呢，很多时候都买了一个四八五 bd 版啊，然后插在片吸这个左 左侧啊，作为扩展用啊，因为这个板啊，相对来说便宜点啊，就说我们用他呢做自由口通讯的，也可以和 这个呃帽子 bug 设备啊进行通讯啊，所以通常我们是这样做的，但是有时候呢，我们也可以啊，加一个什么呢？四八五 adp 啊这个 展板，然后呢，加个呃这个版来做标准的摩托 bus 通讯啊，然后啊，很多同学感兴趣的什么呢，就说我做摩托 bus 的时候，我这片是怎么做重弹啊，怎么做重？ 那么做重战呢？首先你的 bd 版呢，是不可以做重战的啊，他不只因为他不支持摩托巴斯通讯啊，他不支持摩托巴斯通讯，所以 四八五 bd 版呢，或者二三二 bd 版，那这些版呢，是不支持我们摩托 boss 主战或者从战功能的啊，主战从战他都不支持，所以我们如果用四八五 bd 版呢，是没办法做主从战的啊，主从战都是不支持的， 那么我如果我想做主从站啊，做主站或者从站都要用这个四八五 a d p 啊，现在最新的型号是杠 mb 啊，杠 mb 这个型号，那么只有杠 mb 表示只 是摩托把腾讯啊。然后呢，他可以做主战，也可以做重战，就说我可以通过这个比呃斯巴我 adp 这个扩展模块呢，然后用标准的摩托 bus 协议啊，访问我这个片儿戏，当然前提是呢，你要首先呢在片儿戏中呢设一下他的地址啊，比如说哪些地址 就有哪些，这个呃数据啊，哪些寄存器啊，这个要设置好了，设置好了，那那么这个 a d p r m 指指令呢？作为标准的摩托把，摩托把子指定啊，他支持呢，很多就是这个标准的摩托把子指令，比如说零三是读啊，零六是写，幺零是 呃批量写等等啊，这是标准的，他肯定是支持的啊。那么呃，如果说我们用这个四 四八五 a d p 啊，他首先因为我这偏西，偏西本身呢，他不支持直接插这个模块啊，中间要不你插个四八五 b 地板，再插这个四八五 a d p 啊，要不是你插个纤维 b d， 总之那前面有个 b d 版，你才能插这个， 呃，四八五这个 a d p 这个模块啊，如果没有了呢，他凭空他是插不上片洗的啊，所以他没办法只能是用两根啊，中间有个过度啊，过度， 这是通道一，比如说我单纯只用四八五 bd 版或者四八五 adp 版的一个用法，如果说我通道一通道二都用啊，那么通道一呢，是四八五 二十二的，四二二的什么各种 bd 版啊，然后呢再加一个这个，呃，这个，这个 a 四八五 a d p 啊， a d p 版啊，这样呢，我们两个通道啊，就，呃都这个可以了啊，可以了啊，或者是呢你可以用两个四八五 a d p 啊，两个四八五 a d p 进行 扩展啊，扩展啊，这样我们就可以通道一，通道二啊，这个注意啊，因为我们参数到时候要设置到通道一和通道二中，你用的哪个通道？你要知道啊，你用的是哪个通道啊？通道 啊，那么连接呢，基本就这么连啊，然后我们就看一下这个指令，首先啊，数一下指令，首先这个指令啊， adp 二 w 呢，它有五个操作数啊，五个操作数， s 一， s 二， s 三， s 四， s 五或者第一，那么什么意思呢？这个 s 啊，是指原操作数啊，原操作数，就说我们作为 呃目标圆啊，作为数据元来进行控制，比如说我这 s 一啊， s 一呢，代表的是代号 s， s 二呢，代表的是 model boss 的命令代码，也就是说，比如说我要发送一个什么呢？读指令，读这个变频器的二幺零二这个地址啊，二幺零二， 然后代号是零一啊，代号零一读指定。那么 s 一这里呢，我就填个零一， s 二呢？填零三是读 s 三呢，是木头 bus 软件的地址啊，大家注意， s 三是二幺零二这里啊，我不用区分什么，自己来自什么，各种 呃关系啊，只要我们填写好就行了，我们不用区分字减和字啊，不像四八五 bd 一样，我们通过 m 八幺六幺啊，要区分字减或者四啊，这里没有关系，我们直接在 s 三这个地址中啊，这个 地址中，我要不我直接加个 h 二幺零二，要不我加个寄存器，比如说第一百零三，然后呢把这个 h 二幺零二啊，这个数存到第一百零三种啊，总之呢，这个地址呢，这些地址啊，既可以直接填数字啊，也可以填计算器地址啊，大家注意，就说我这些地址呢， s 一， s 二， s 三， s 四， s 五啊， 可以用计算器来表示，也可以直接用数字来表示啊，数字表示啊，大家要注意啊，注意，然后 s 四是什么呢？ s 四啊，是 地址数啊，就说我们读地址要读几个数啊，那么这里呢，我要填个数字啊，比如说零二，那么就是 h， 零二就是两个地址，我 从二幺零二开始的两个地址，读出来啊，读出来啊，然后最后一个 s 五啊，和第一这俩有啥区别啊，这俩呢是 s 五或第一啊，或第一，代表的是呢，如果说你是 写使用的斜指令啊，斜指令标记为 s 五啊， s 五啊，斜指令啊，大家注意，如果是斜指令呢，标记为 s 五， 把表示呢？把设置的软件的数据写给从这啊，因为写指令啊，你肯定要有一个地址存储你要发送的数据的啊，所以这里呢如果是写指令啊，那么这个呢是存储的，是 写入数据的啊，写入数据的，存储的啊，如果是写指令，写入数据啊，如果是读指令啊，那么代表的是读出来的数据啊，读出来的数据存储到这个第一中啊，他俩是一个公用的啊，公用的就是根据你是读命令还是写命令不同啊，这个地址呢， 就像多音字一样啊，有两个意思啊，一个意思呢是当你用斜指令的时候，那么这个地址是我要写给软件的数据啊，存储的是写给软件件的数据，当你要用读指令的时候呢，那么这个地址呢，是 我读出来的数据啊，存放的地址啊，存放地址啊，所以大家这里啊，搞清楚啊，那么这里呢，我们直接添一个寄存器就可以了，但是呢你要注意呃，参数的设定啊，怎么设定这个参数 保证他既可以读又可以写啊，这就是我们比较关键的，就是 s 五第一这个数数据计算器啊，前几个的环号理解了站号功能码，然后起始地址数量，然后再加上 s 五或者 第一这个数据啊，这样我们就是 a d p r w 指令的一个一个标准的格式啊，标准的格式啊， 那这个这节呢，就是先介绍这么多啊，然后下节呢，我们就通过实际的程序啊，来看一下这个 adp 二 w 指令的一个用法啊，一个用法啊，欢迎大家继续收看啊。

每天五分钟跟我学电工。大家好，我是韩广啊，这节呢我们继续学三零 p 二七啊， 这节讲跳转指令啊，什么叫跳转指令呢？跳转指令啊，指的是在满足一定情条件的情况下啊，我程序啊，可以跳过某些步，然后直接运行我指定的步啊，比如说我程序 有这么多行，这么多行，那当在第一行的时候，如果这个触点满足了，那我们可以直接用 cg 指令那细勾细勾指定跳转到一个指针中，但是这指针呢，可以 呃呃，数字是可以不同的啊，可以有多个指针啊，然后批零，那么我可以直接跳过这三步，第三行，直接直行第四行程序， 然后后边再继续执行就可以了啊，可以了，如果这条件一直满足，那么他一直跳转，就是他中间这个永远不会被执行啊，如果他不满足，那么我就执行啊，这就是跳转指令 啊。跳转指令呢，通常应用于啊，就说在某些需要呃，初始化，初始化之后我需要越过这个初始化了，我就执行正式程序了，等等啊，还有一些 子程序方面，但是子程序呢？用呼叫子程序指令不是跳转指令啊，我们今天说跳转，那么我们就以实际这个程序啊来演示一下什么叫跳转啊。首先我们 还是做一个 m 零啊， cg cg p 零，比如说 p 零啊， p 零，那么呢我们这个 呃，可以加一个指令啊，加一个指令就说呃呃， l d l d 大于 d 零 k 十啊，大于 k 十的时候才调转啊，那么呢我们在这行呢，加一个 i n c p 啊， a c p d 十啊，就说每一次增加一，增加一啊，增加一，然后呢我再加一个 m 八千， m 八千，然后呃，把这个呃 a， d， d 啊， a， d， d， d 十 k 五存到第二十种啊，地灵，地灵，地灵 k 五存的第二十种啊，这就是我们中间 的成语。然后呢这里呢，我们建一个指针啊，批零啊，指针怎么建呢？就点击这个号啊，你想在哪里建呢？就在哪里建，比如说我建个批发啊，建个呃啤酒都可以啊，指针，这就是啊，如果你不想用可以删掉啊，删掉。 然后 p 零呢，就是我们手行跳，要跳转的，跳转过来之后呢，我们随便执行一个程序， m， 呃，三 m 三， 呃， a d d d 零， m 三 a d， d d 零，嗯， 可以三等于第十啊，随便织一个，织一个啊，然后我们转换一下，转换呢？我们离线模拟一下， 放针啊，放针一下，不是底线模拟。那么呢我们现在看啊，现在看我这个 m 一啊，我没跳转时候啊，没跳转时候，这一条指定是不起作用的啊， 我 m 一，每次我给他个信号， b 零就增加一， d 零就增加一，那么呢我们就执行一下这个 m 十 m 零接通这行呢，但是这个 d 零啊，并没有大于 第十啊，没有大于第十，那么我们就每次都执行一次 m 一，让他一直增加啊，每次执行接通一次，增加一，增加一 直到他大于十为止啊，大于十为止，大家看这里呢，呃，地零加上 k 五等于第二十，那么地零是八了，现在八加五等十三啊，我再加一个，他是九九加五等十四，再加一个 十啊，十加五等于十五，那么继续看啊，我等等，等这个再次接通的时候这个条件就满足了，那么他就会跳展到 p 零，我们看一下这个 d 零增不增加了啊？增不增加大家看啊，这时候呢 还是增加，为什么呢？因为我先执行的是这段，这段执行完了我这个地灵才增加，增加完他等下一个扫描周期才会执行跳转啊，跳转就下一个扫描周期了，所以呢，这次他又加了一， 但是等我下次再想加了，大家看，不管我怎么接通 m 一这个地灵已经不再增加了啊，已经不再增加了。地灵啊地灵，这就是跳转指令，他现在就直接跳转到这个这行了啊这行啊这行啊，当然了，这个因为 m 三呢，没有这个呃 接通，所以他没没执行啊，接通之后就执行了啊，跳转这就是跳转指令。当然了，如果说没有跳转呢，我这个指针这行呢也是执行的，并不是说我跳转之后他才执行，而 只而只是说通过跳转呢，他就直接直行了，不经过中间这两步了啊，不经过中间这两步他就直接跳着过来了啊。如果没有跳转没有跳转，他还是顺序的，一条一条往下直行的啊，一条一条往下直行，然后 这条也是直行的啊啊这个呢就是跳转指令啊，这个在程序控制中啊，特别你做项目的时候需要呃一些条件，嗯，满足时候才执行某些操作的时候是特别有用的啊，希望大家能掌握西技指令啊，西西勾西勾也也 可以加个屁叫吸勾屁吸勾屁。制定只执行一次跳转的啊，要不呢就一直执行跳转啊啊那那今天的课呢就到这里啊，谢谢大家。

哈喽，各位同学大家好，我是工控老鸟，今天给大家分享的是跳转指令，那么什么是跳转指令啊？这个 c j 就是跳转这里，那么当我们这条责令折行的时候啊，就说我 m 零导通的时候，那么这一阶跳转就会被折刑，执行过后呢，我们程序后面的这一系列的程序都不折刑折， 直接跳到我们的 p 五这一个啊，指针上面来啊，从这一行啊，只要我 m 领导通，那么从这一行直接跳到这一行直行， 中间这一部分的程序不能执行。好，我们来进行反针，来测试一下它的一个啊，执行效果。好，我们来看 下啊，我跳转前面的这个责令呢，他是可以随意导通的啊，这个没关系，没有任何影响。那么当我们跳转后面的这个程序，我们来看一下啊，我们可以导通歪点乱开，现在是正常的。那么当我们把跳转责令执行过后，哎，你会发现 啊，这个责令我执行的时候，他并不能老通令的歪点。好，那么这个就跳转，然后呢，他直接跳转到这一步啊，把中间这一部分的程序呢都省略去了。 好，我们再来看一下啊，他的一些特性啊，比如说我现在啊，在没有跳转的情况下，我现在这一条指令是导通的，那么我们执行跳转责令之后呢，我们来看一下，再乱开这一个对应的处理， 那么你会发现我跳转之前是什么状态的，他现在就是什么状态啊，跳转呢，他具有一个保存性，就是说我在跳转之前，你后面这一这个区域的程序，他是什么状态的，那么我们跳转过后， 他保持这个状态，除非我们重新啊，断开跳转，那么他就重新扫描这行程序啊，不，这中间是不扫描的， 那么这个跳转有什么好处呢？啊？就是说我假如说我程序量非常大，那么我中间这里只要说不止这么几行，有几千行，几万行，那么我们的程序工作呢？他需要这个时间啊，假如说这个程序非常大，那么我们这个 pc 的运作就比较慢，那么有 有些时候我们需要他执行的快点啊，中，而且中间这部分的程序我们暂时并不需要他，那么我们就可以使用这一个跳转指令把他跳过去，那么中间这部分的程序呢？他就不用浪费时间去扫描他了，直接跳到后面这一行程序 啊，跳到这个 p 五，那么后面的 p 五的指针呢？啊，不管你跳转指令有没有执行啊，有没有导通，他都是一样的执行效果，是吧？ 影响的只是跳转跳转者令往后的他的这一个区域的程序。好，那么我们的跳转呢？我刚刚啊用的是 p 五的指针，那么他有哪些指针呢？啊？其实他的指针呢，有不同的型号的， p 九 c 有不同的一个啊，指针啊，可以， 这个是我们的编绳手册啊，我们三 u 的编绳手册，那么在这一个他的程序流程责令啊，这里面就有这个像跳转的一个相关说明， 那么这边就是他的一个说明。那么这个 p 的指针的编号呢？不同的系列啊，不同的型号，他有不同的这个编号，我们现在用的是三 u 的型号，那么他的编号就是从零到四零九五啊，这么多个指针的编号啊， 那么其中一个 p 六十三是一个特殊的一个指针，他是一个摁的的一个跳转，也就是说假如说我这边啊，把这个批褶针啊，把它改成了 p 六十三，好，那么到时候执行治好指令之后呢，他就会直接把我们后面全部的 程序都忽略过去，直接跳转到 n 的责令啊，也就是说程序前面这两个字形后面的这一大堆都不折型， 我只要说程序非常长，让你跳转到非常跳，转掉非常多的程序，那么就能够为我们的 plc 节省扫描时间，让他运行的更加快。 好，那么这个就是我们的跳转的作用啊，他能够跳过一些我们不希望折型的程序，以此来达到提高 p u c 的运行速度的一个效果。好，那么我们本期的内容就讲到这里啊，不要忘记点个赞，谢谢大家。

今天呢，我们介绍一下这个三菱的传送指令啊，那么传送指令呢，有好几种啊，我们一个介绍，首先最简单的呢是， 哎，木偶指定啊， m ov 指定，那么 mov 指令啊，适合什么呢？单个传送啊，十六金制的数字传送，比如说我们可以传送 k， k 一到第零啊，这是第一种，第二种呢，可以传输地址给地址，木地零到第十 还可以呢，传输什么呢？木 t 零给 d 零，就是我们可以传输定时器或者是计数器的地址啊， 木五七零到第一百啊等等啊，那么后边的地址一定是计算器地址啊，前面的地址呢，可以是长量，可以是计算器，可以是定时器，计数器等等。然后 k， k 呢代表实禁指数 数字啊，可以代表十斤只数字， h 呢，代表的是这个，呃，代表的是十六斤只啊，所以我们如果穿 h 幺二给第五十啊，第五十，那么 这个代表的是什么呢？是十六进制的，如果 k 呢，代表的是十进制的，一二三四五六七八啊，所以呢，一个木指令啊，就有这么多用法，那么 这是常规的木啊，就是我们一旦扫描前面的触点接通了，那么他每个扫描周期都进行传送啊，这是第一个，第二个呢，我们在木屋后边呢，加个 p 啊，木屋 movp 就代表只传出一次，就是什么意思？他前面的触点如果接通了啊，如果接通了，那么我我只传输一次数字给这个，呃，指令，这指令只生效一次啊，这一般来 来说呢，三菱的 prc 啊，后边加 p 的都只是脉冲型的啊，就是只发送一次啊， mvp。 那么还有呢，如果这个 mov 啊前面加个 ddmov 啊，或者 dmovp， 表示三十二位传速，因为我们的 mov 啊是十六金制的，就是他一次呢，最大只能传出一个字的是数字啊，数字 这么大大小的数字啊，如果加一个 dmv， 就说明他可以传输十六斤只啊，三十二斤只的数啊，比如说我要传输 d 零的数字给第二，实际上呢，他是传输第零第一两个字组成的三十二位，然后呃传送到第二和第三两个两个，这个呃地址中啊，地址 中啊，这是 d d 木啊， d 木呢？如果加 d， 大家注意三零的呢，基本上加 d 的都是三十二位传送啊，如果后面加 p， 就说，呃，不管是木木指令还是 d 木指令，后边都可以加 p 啊，然后还有一种批量传送呢， b 木指令啊， b 目指令呢，是指的是啊，从啊原地址开始啊，呃，多数个数 k 二个数，传输给目标地址的 k 二个数啊 k 二，比如说这样写， b 目第零啊，第二 k 二表示我要传输两个字的地址，两个字的地址 k 二，然后起始地址是第零啊，传送到的地址是第二他呀，大家注意啊， d b 零啊， d 零 d 二 k 二啊， d 木这个指令和 d 木这指定是等价的啊，他俩是等价啊，因为虽然但是呢，虽然是等价的，但是我们监控的时候呢，会发现呢，当我们用 d 木指定的时候呢， d 零和 d 二显示的是三十二位数据， 如果用闭目的时候呢，这个地址上第二个显示十六禁止数据，虽然他效果是一样的啊，但是他 呃在触摸屏中监控的时候显示的字会有所不同啊，有所不同啊，所以这个就是闭目指令，是批量传送指令啊，批量传送，然后还有一种呢， f 目指令呢，是 一穿多指令啊，这个通常呢，我们比如说给一些计算器地址清零啊，我们就可以用 f 目指定啊，比如说我要给地零开始一百个地址清零，那么我就 f 目 k 零到 d 零啊， k 一百啊，他适合于给一群地址负值，统一负值啊，统一负值或者清零，或者负一个，比如说负一个一啊，那么一旦我们接通前面的触点，那么地零到地 开始的一百个数，呃，计算器地址啊，第零到第九十九，他都是一啊，都是一，这就是 f 目指定。大家注意啊，就说不管是 呃 f 目还 b 目，后边都可以加 p 啊，加 p 呢，就代表我们只穿数一次啊，如果不加 p， 他每个扫描周期都会穿数的啊，都会穿数的，那这就是我们 传传送指令的几种方式啊，一种是十六金制传送，一种是三十二位的传送啊，一种是批量传送，一种是多点传送啊，多点传。 然后还有一种呢，就是我们呃阿斯克马的传送啊，阿斯克马，阿斯克马传送的前边像一个 s， 这样啊，四啊，我们是键盘四上边的这个字母 s， s 是 s 数，我也不知道怎么读啊，然后呢用后边加一个 m m ov 啊， m ov， 然后我们就可以传输啊，色码啊，给这个呃地址啊，比如说我要传输 abcd， 给多少给什么呢？给 d 八百啊，八百。那么这种模式呢，就直接把 abcd 传输从八百开始的字种啊字种，那么这个字的他不不要求数量啊，这个阿斯个马传送啊，他不不要求你传输多少个啊？他只是 把 abcd， 他自动会给你传输，因为我们一个字啊，是两个 s 个码，一个字呢，第八百呢，他是两个字节，那么每个字节可以形成一个 sk 码，所以呢， abcd 呢，是占用两个字的地址啊，两个字地址就是第八百和第八百零一两个字地址 啊，这是这个啊，阿瑟玛传输啊，阿瑟玛传输，然后还有呢是小数点传输啊，异母伏点数传输 啊，那么一亩五啊，这个呢，有点特殊啊，有点特殊，比如说零点五啊，传输给第十五啊，这 这样呢，他会提示你有错误啊，为什么呢？因为易木啊，是十六进制指令，但是实际上呢，我们的福点数呢？是呃啊，加个亿啊，加个亿， 负点数呢？是呃，都是三十二位的啊，三十二位的，所以呢，我们一般来说前面加个 d 啊， d e 目 第一目指定 啊，一母指定啊，一母指定就是小数的小数传送啊，小数传送 啊，不加啊，不加。去混了。之前可能啊，就说小数传送的是易木指令啊，易木指令，然后呢传输的数据前面一定加个易啊，表示小 服点数，服点数，然后可以传输到我们的第十六啊，比如说第十六多少啊？因为服点数是三十二位地址，他这个易木指定传输过去，他会占用第十六第十七两个地址来存储，这个一零点二啊，一零点二，所以呢，三 明的传输指定啊，基本是这这么多啊，这么多啊，然后呢就是常用的呢，就是木指定地木，还有闭木、 f 木这几个都常用啊，偶尔呢进行这个阿斯玛处理的时候呢，需要用到呃 呃，这个阿斯玛传输指令啊，如果用的辅点数的时候需要用辅点数传输指令啊，大家记住这几种指令啊。

今天要跟大家分享的是三菱系统 m 七零如何用自动对刀仪来测量这个刀长以及这个弓箭到对刀仪的落差。现在主轴上面装的是八号刀， 我们先按手动输入，然后再按这个编辑输入 m 三十五，如果说想要对其他刀长的话，就只要输入刀号即可。假如说我们要对六号刀的话，就只要输入 m 六 t 零六，然后再输入 m 三十五，这样就可以了， 这个只是示范，等一下我们对的还是八号刀，现在启动对八号刀这个自动对刀的 m 指令，每个厂家的出厂设置都不一定是一样的，我这台是 m 三十五，也有的厂家把它设置成 m 三十六，具体怎么样得咨询厂家，我们现在看一下，八号 刀的刀长已经对出来了二七幺点幺九五，现在刀具已经对在弓箭上了，接下来我们就是找弓箭和对刀仪的落差，也就是这一轴的落差，同样也是先按手动输入，其实这个手动输入就是 mdi， 我们先输入 m 三十四， m 三十四就是对弓箭落差的 m 指定，同样其他厂家也有可能设成 m 三十五。再强调一遍，具体是什么样的 m 指定需要咨询厂家，接下来我们再按启动键开始咨询了， 等一下兑出来的落差会记录在这个 exg 的这轴上面，上面这个这轴是九五四的坐标，落差已经对好了幺五点九二八，兄弟们你们学会了没有？学会了点个关注再走。
