物业报修,有台电梯故障,是三菱电梯,过来看一下,报的是五幺五故障代码,五开头的一般都是制动器上面的爆炸检测开关异常,要把那个制动器检测开关压下去,要压紧一点。好,可以了, 再把后面锁紧,调这个刹车皮的间隙需要调整,这个大螺丝,首先把它全部松开, 松开,然后再慢慢的往里面感觉到带上力了,这个时候再把它用扳手, 扳手拧个一圈半到两圈左右,这样是一圈,然后再拧个半圈左右,再开检修,看一下这个刹车 皮打开了没有 停,再开 停 停,要看他两边是不是同步在开, 爆炸间隙都可以了。好了,停现在是调在显示 故障码的状态,两个都调到一,现在三个零是没有故障,我们把它调到楼层显示的状态,这个调到八,前面这个调到零, 现在是就是楼层显示的一个状态, 显在制动器检测开关调整好之后,电梯正常运行了。

这是三零零零二电梯,今天做百分之一百二十五载重试验,现在我们大概来了解一下三零七五八主板常用的外部插件,指示灯,旋转电位器,博马开关,这是主板供电端子 cs 四教箱通讯, hs 四万户通讯, gc 四并联通讯,这个 t 三并联电源,这台四单 t, 所以这里没有接线,并联正常时这个指示灯是亮的。 kg, 这根线通过乘凉小白和连接到绳头的压力传感器,起到监控电梯载重量 的作用。当电梯超载了,就不给继续运行。 t 四街道互感器,这四编码器线 i c, t 旋钮电位器这两个组合来使用,它具备存储和修改参数的功能。 比如我们把 set 一旋转到四 st, 零旋转到零,在下拨 sw 一拨杆开关,就是取消超载功能,我们就可以做百分之一百二十五载重试验。 s e t 零调到八,恢复超载。 moon 一和 moon 零组合主要是显示状态功能,平时都是零或八,零和零是大故障码, 一和零是小故障码,这个是法拉电容,起到电池的作用。 这个 p p 灯是项序 旋转电位器,要恢复到最初的状态都是零和八, 这些就是比较常用的,今天就分享到这里,谢谢收看。

今天继续给大家分享三,零零零二主板这下边这两个小电力器的用法啊,这个首先咱们先说一下这个进入这个 set 模式的方法啊,咱们这个平常啊,是无论你怎么播,他们俩都没反应的啊,你看我随便播啊,看 怎么播,这主板都没反应,怎么进入呢?就是按这个 sw 一向下摁看就进入了,当然退出啊,退出的时候就是这种 那个 st 一播到一把 st 零播到八,一确认就退出了,一定记住这种退出的方式啊,要不然咱们进去了出不来,这就相当于 锁上门出去了,哈哈。然后咱们最常见的啊,就是给大家演示一下这个做自学习吧, s et 一拨到零, s et 零拨到这个七,这是警导自学习啊,然后 向下一按确认看,他自己就进入了进入这个警察学习的模式了,过一会他自己再再来带着这个,然后再警惕一下,他就警惕就开始运行了,在他这个运行的过程中啊, 咱们也干不了别的,咱们说一下别的这个啥, s et 一波零, s et 零波,二是这个自学习空载秤,然后波到三是自学习平衡负载秤, 我是韦宝,上面写着,嗯,七,咱们说了,八是退出也说了,然后 cc 是这个检查超载,然后 d, d 是咱们那个主机,这个磁机定位啊,就是这个角度自学习,然后 f 拨打 f 是这个 psd 检查运行。

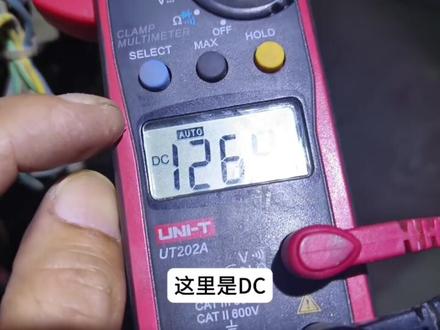

一台三菱凌云高傲的电梯,安全轨道不通, 安全回路这个二十九这个灯不亮,这个地方二十九号灯不亮,二十九是安全回路的灯,四十一是门锁的灯。我们按照图纸上面来看一下 啊,到底是短接哪个地方?因为刚才我们就是在修理那个轿箱这一块的时候,用锤子敲了几下, 所以这个安全回路就不同了。首先我们可以一个大概的方向,就知道是胶箱这一块胶顶,胶箱这一块的安全回路,那么胶顶这胶箱这一块的安全回路,我们可以通过查看图纸,先看一下 是短球哪些点,我们看一下图纸好了,现在我们打开 et, 打开 et 这个软件之后找技术资料,然后在这里搜索这个三菱的,点击三菱,然后选择这个凌云 找三零零元高二的图纸,这里有个零元二的图纸,点进去好了,我们现在翻一下,翻到这个翻到安全回路那一块来,好了,现在已经到了安全回路这里来了, 我们先看一下他这个图纸,他这个电压,他是从七十九这里过来的,七十九这里过来之后,他这里这个地方,他首先经过这个 c g 这个插件的 g a 零幺这根线, c g 插件的 g a 零幺就是 在我们的这个机房控制柜控制柜上面,然后然后他再过来,再过来到了这个这里有一个第二箱里面的一个停止按钮,然后这里是一个交顶的停止按钮, 然后这里到了七十一这个返回到了这个七十一这个端子,这是一个检测点,这个端子在交点上面,待会我们在交点上面可以看得到,那么我们首先确定 cgga 零幺这边的电压有没有到达七十一这个点,我们如果在焦点上面量着这个七十一的点有一百二十五伏的电压的话, 那么就证明这个呃轿内急停和这个焦点这个急停是没有问题的。首先我们确定一下,首先确定这个机房的 g a 零幺这个点有没有电压。 好了,我们现在来量一下这个机房 c g 这个插件的 g a 零幺这个线有没有电压送下来, 我们打到直流档位,这里是 dc, 就是直流,然后这个黑表笔搭地、搭铁搭地 c g 这个插件在这里它的接 a 零幺,就是左边这个是 a 零幺,然后 a 零二、 a 零三,右边是 b 零幺 b 零二、 b 零三,我们量一下这个 a 零幺有没有电压, 现在是一百四十三伏,那么这个 c g g a 零幺的电压是正常的,它有一百四十三伏。然后我们在 看一下交警上面七十一这个段子有没有,有没有电压过来,好了,我们现在下到交警去, 这个是焦点这个嗯接线下的盖板,盖板上面他这里其实有有这个七十一、七十二,我们根据图纸上面找到这个七十一、七十二,他是在这个鸡一这个端子盘上面, 他是数过来的,是第六、第七和第八个点,这个转折盘 就是刚才刚才我们看的这一个段子牌。 好了,我们现在焦点上面已经确定了七十一这个端子有电压了,就是这个七十一这个端子有电压。那么他过来之后还有还到了哪些开关,再看一下这个 e e x i t 这个它是一个安全窗, 然后这里有一个 saf, 它是一个安全钳,然后它再返回到,返回到这个 cg 的这个 b 零幺这个插件,那么这个插件就到了机阀了, 就到了机房的这个啊 cg 插件的 b 零幺这个地方,返回到控制柜这边来了。我们再看这个这些插件的 之后,比如说这个 cg 接边零幺,他前面有一个 h 零六, h 是高压的意思,就是他的电压是高压零六,就是说这个插件有六个孔,他可以接六根线。 c g 是这个插件的名称。 j b 零幺,它是右边的这个第一根线, 然后这里这里还有一个 b k 下面一个 b, k 上面一个零点七五。 s 下面的 b k 是黑色的意思,它的英文是 black 黑色的简写,零点七五是这个线的大小。 好了,现在我们已经在焦点上面确 电脑 现在已经在焦点上面确定了是这个,呃,是这个七十一到七十二中间这里不通,那么七十一到七十二, 七十一到七十二中间他就只有一个安全窗,所以我们我们重点排插这个安全窗开关和这个中间的线就可以了。标点上面,根据图纸上面这个 啊,车辆七十一这个点,七十一这个点他是有电压的,我再遮一下万用表,打到这个直流档位,显示 d c 就是直流,然后一,然后又我们量这个地, 这里有个七十一,七十一,他是从机房里面那个七十九号,七十九号,然后到 c g 这个插件的 g a 零幺这里过来之后, 他就到了这个焦点的七十一这里来了,我们俩搭上七十一这根线,然后一根线打地, 红色表笔搭这个七十一,然后黑色表笔打底,这样量量出来的数值啊,他就前面没有一个负号,就是没有一个减号了,这就是一百四十二伏, 那么这个七十一号有电,然后我们再量一下这个七十二号段子,七十二号段子,对地,哎,七十二号段子现在 有电了,你别动,你刚才动到哪里?别动,刚才都没电了,你别动嘛。啊, 现在我搭在这上面,啊哈,没电了哇,在这个里面再再动一下。对啊啊,现在有电了,哦,原来是这个安全窗,这边不是没线吗?我刚才找了半天,这里没线了。哪里来的线? 怎么没线?这个线是从哪里去的?我找了半天,这上面都没得线啊?我,我打开开了,没线,但是我太奇怪了,打过去的感觉有开关样。 哦,他应该是走的交响里面的这一个安全线的线,不安全窗的线,我就说我交警上面怎么找不到这个安全窗的线了,晕死了,原来是这里的问题,搞了半 好了,现在问题查出来了,是这个安全窗这个开关动作了, 所以这个这个七十一和七十二这两个端子他中间接了哪些开关?是接了,接了一个交响类的一个停止开关,然后交顶的一个急急停开关,然后还有这个安全窗的这些开关, 就接了这些开关在里面。所以我们插安全回路啊,只要机房的电下到了交顶之后,然后我们顺着这个交顶这里来一呃一步一步的来查找,应该是可以查的出来的, 我们现在开一下,看电梯能不能开的动。电梯是可以动的,那么故障,故障原因查出来了, 还是这个安全窗的问题。好了,现在我们在返回到机房,现在已经电梯正常了,收拾东西准备回家了。 其实插安全回路呀,他我们只要顺着这些线,顺着开关,然后再通过啊,核对他上面的元气键,每个元气键代表一个什么开关,就可以很容易查出来他到底是哪个地方出了问题。 这个是凌云凌云高二三零,凌云高二的一个电梯。好,今天的视频就到这里,感谢大家的观看,咱们下期再见。 走了,收工回家,天已经很黑了。

今天给大家分享一台三菱凌云二点七这几个破洞开关的用法。 零二其实在三菱电梯里算是不是特别稳定的一个电梯,咱们平时也是经常修,但是这个故障也就那么几个,如果都处理好了也不是特别爱坏, 咱们进入正题啊。首先是这个,这个波动开关咱们也是最常用的,头一个上面写的是 disw, 把它往上拨动,他一直朝上的时候就切断咱们电梯门机了,现在门机没电,任意怎么跑都不会开门,这个咱们用的比较多,然后往下往下一看,八十九可能没看到,这是咱们清故障 按钮,然后这个 dcb, 这个就是。第二这个咱们平时是用不了,啥 dcb, 往上呢是关门,往下是这个血肉的增高都基本上不怎么用。 然后就是这个 fwr, fwr, 嗯,咱们基本上也用不到,往上拨是允许闪屏写入,往下拨是 允许远程法报,然后中间这俩 sw 一和 sw 二这两个是,他们俩是一个组合开关,跟这个这几这四个小电源器配合使用的。再就是跟他这个 tcatca, 咱们用来小 满层的看,先把它朝上拨的时候,然后再拨动 sw 二,往上拨是电梯往顶层最顶层运行,往下拨是电梯往最顶层运, 然后 tc 如果朝下那个 mc 这边呢?咱们再拨这个 swr, 你摁着的时候电梯就运行了,你一松手电梯就不运行,就会就近停啊,这几个拨动开关功能就是这样。

这是三零零零二电梯,今天做百分之一百二十五载重试验,现在我们大概来了解一下三零七五八主板常用的外部插件指示灯,旋转电位器,博马开关,这是主板供电端子 cs 四轿厢通讯, hs 四万户通讯, gc, 四并联通讯,这个 t 三并联电源,这台四单 t, 所以这里没有接线,并联正常时这个指示灯是亮的。 kg, 这根线通过乘凉小白和连接到绳头的压力传感器,起到监控电梯载重量 的作用,当电梯超载了,就不给继续运行。 t 四街道互感器,这是编码器线 s c t 旋钮电位器这两个组合来使用, 它具备存储和修改参数的功能。比如我们把 set 一旋转到四, set 零旋转到零,再下拨 sw 一拨杆开关,就是取消超载功能。我们就可以做百分之一百二十五载重试验。 s c t 零调到八,恢复超载。 moon 一和 moon 零组合,主要是显示状态功能,平时都是零或八,零和零是大故障吗? 一和零是小故障码,这个是法拉电容,起到电池的作用。 这个 p p 灯是项序 旋转电位器,要恢复到最初的状态都是零和八, 这些就是比较常用的,今天就分享到这里,谢谢收看。

这个之前咱们说这个三零零二电梯的时候啊,插了一个这个电源板,没给大家说,今天呢我们就简单的说一下,正好有一个这跑水烧的,这是 c hse, 然后接着过来是这个 a a c 二一, a c 二二,这都是安全门锁啊,像这个爆炸还有驱动板电都从这走的,然后下来这个 hst 啊,这是一个五安的保险,这上面板子上面都写着呢,他是这个外呼的电源,应该是,然后 mps, 这个是开关的电源,然后再过来 crcr, 他是这个四零零到四二零的,这东西就比较多了,像什么触板啊,检修了一系列的,基本都在这上换速啊,纤维啊, 然后过来这个 g s t 一,它是咱们门机的电源啊, 然后 c 这个 cst, 二,这个是咱们这个脚箱通讯板电源,当然门机电源也不全,他从这走,他上面也有,嗯,咱们保险就说差不多了。
