好，看一下 cad 这个图怎么画？来看一下，首先还是要先画完整的圆半径，直径哈八，再来一个直径 十四。好，接着我们做个辅助线，哪里辅助线有啊？这里高度是二十八，我们下来二十八，对吧？好，以这个点我们就可以继续画圆了，指向十八和九，一个是十八， 一个是九的一个半径。好，先把它变成中心线吧，比较好看哈，接着接着呢，这里看一下这里有个什么十八的半径圆，其实它是镶嵌 相切十八的一个半径，然后 t r 两个空格把它修剪掉。那接下来呢？接下来啊，其实还是需要做一个辅助线的，所以最好就是一开始把这个辅助线就先提前把它做好来。 为什么？因为接下来我们要修剪一下，稍微修剪一下，退出修剪。这里我们先不要，先不要，这里其实也可以先把它勾掉，但是勾不勾其实都没有关系哈， 延删和就是消除了也没有什么太大关系哈。我们来看一下这里，它是这条线，是跟这个圆是有个缺点的，我们按住 shift 键不要松动，然后呢，鼠标右键去找一个缺点， 同样的方法也可以去按，输入 t a n。 好， 我们去找这个缺点。好，缺点找出来之后呢？我们干什么呢？我们来看一下。哎， 这个图还差一点点，对不对？这里有个什么十八，是吧？这条线过来，这条线是十八，那怎样子可以更快呢？我们用偏移命令直接过来十八。好， 那这个部分它就是多余的喽，是不是？那么现在我们还差个什么？还差个半径为二，那这个二你看跟这个圆属于外切，跟这个圆属于内切关系，所以我们还是同样的用， 是吧？相切相切，半径为二，对吧？哎，你说这多余，我们延伸回去修剪修剪。好，这个题我们就做出来了。

好，来看一下这个圆该怎么画呢？可以稍微截图思考一下。 好，我们现在开始，首先有完整圆，先画完整圆， c 空格 d 三十确认 c 空格 d 确认二十空格。好，先画出来，调整为轮廓图层哈， 稍等好，继续从这个圆心下来到这个圆三十的半径圆圆心距是五十，所以从这里最终的方式向下输入五十空格啊，补多错了，稍等会啊，从这里啊向下 五十空格好，输入三十，确定好，继续食物的半径圆 c 空格 t 空格，相切相切食物输入确定好，同样的方法操作一遍。 十五修剪 t r 五两个空格修剪修剪好，继续看一下，那么接下来呢，有个七十的标注说明呢。这里我们可以做个辅助线 啊，我们可以或者说我们稍微画长一点的辅助线，从这个圆心啊水平线画出来，然后让它 o 偏移七十空格， 选择向下，偏向这个这条线的向下。好，然后现在这个是一个圆来的，所以它可以用 c 空格二 p 代表是两点，确定一个圆，一点两点好， t r 修空格，空格 修剪啊，修太快了。好，我们把辅助线去除好，剩下就是标注啦。

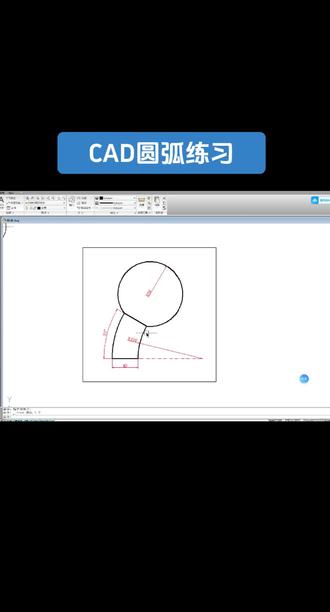

好， cad 看一下这个图该怎么画吧，缩小一点点。好，首先先画条 l 空格，四十的辅助线，确定好。接着 a r c 空格，选择第一个起点， 输入 c 空格，我们确定圆心距离一百，确定好，确认一下它的角度， a 空格输入因为是顺时针，所以是负的三十度。 好，确认好。接着呢，让它 o 空格输入四十的角，长度 偏移过来， l 空格直线画起来。好。那么接下来呢？还有一个 r 五十的圆弧，怎么画呢？同样的 a r c 空格，选择第一个起点，输入 e 代表确认端点， e 空格选择端点 好，选择端点之后呢，我们要输入它的半径， r 空格。好，此刻这个小圆代表是略弧，我们要画大大的 r 十五是 u 弧，所以 u 弧要负数，负的五十确认好，那么这道题就画出来啦。好，剩下就不标注了。

在 cad 中，像这样具体尺寸的矩形是怎么画的？首先输入矩形的快捷键， r e， c 空格确定，鼠标左击点一下，输入 d 尺寸，然后再输入矩形的长一千确定，宽八百确定， 然后再点一下，这样矩形就画好了。咱们量一下它的尺寸， 你们学会了吗？

好，来看一下 cd 这个图该怎么画呢？可以截图下来思考一下。好，来我们先看一下哈。 观察这个图，我们先确定这个圆和这个圆的圆心距。首先 l 空格，确定第一点，圆心距是六十一，加上二十四为八十五，输入八十五空格，确定 好，我们缩小一点点。好，确定好之后呢，我们把它改成我们的辅助线图层 c 空格，选择圆心 d 空格，十二画半径。哦，直径折的圆 c 空格。继续 d 空格，这是直径为六的圆。好，头和尾圈确定下来好，继续 c 空格，沿着这个圆心这个小圆圆心向左 二十四的距离，我们用追踪的方式分别画二十一的半径圆以及二十七的圆 t 阿鲁空的空格。把多余的先修剪好，继续 c 空格，以这个圆往下追踪十的一个距离好，这个分别画三十七的圆以及 c 空格，找到这个圆心，继续画一个三十一的圆 t 阿鲁空格空格，我们把多余的先修剪一下，好，把这个这个这个顺着按照这个图来修剪好。继续。 由于先画这个五十的圆，由于这个五十的半径圆跟这个十二直径的圆呢，属于什么内切关系，所以内切圆，圆心距半径相减五十，减去六是十四。好，继续， 五十的这个半径圆跟三十一的这个半径圆呢，它属于外切关系，所以找到三十一的圆心， 外切圆，圆心记三十一加上五十，所以相加八十一。好，相交于这个点， 即是五十的圆心输了五十。好，画好了，我们先把辅助圆删除 t 安了空格空格，我们再进入这个修剪好，把多余的先修剪一下。 嘿，撤回好，修剪一下，好，续续啊。那么再画五十五的半径圆的时候呢？这个五十五的半径圆跟十二的紫金圆属于外切关系，半径相加五十五加向加上六。 哦，五十五加上六，六十一。确定好，续续。这个五十五的半径圆跟三十七圆的圆心 外切相加三十七加上五十五等于九十二。确定好，那么两个圆向上的焦点即是五十五的圆心。好，这样子，我们这个图呢， 再修剪一下我们就画出来喽。好，剩下就不标注了。

大家好，今天给大家分享的是墙体的快速绘制，很多人在绘制墙体的时候还是得用偏移，不仅麻烦，而且后面画错了还没法一键更改。今天给大家分享一下如何用 cad 一 键绘制墙体，可以节省很多时间。 首先我们打开 cad， 打开正交限制，然后输入指令 m l， 点击空格，这是多行线的指令。接下来最重要的就是再输入一个 yes， 再点击空格，它会弹出一个偏移，这里为了演示就直接用十五了，大家可以根据自己的图来决定偏移多少。 做完这一步，接下来就是绘制墙体，可以随便画， 然后接下来我们还需要输入一个 c， 它就会自动闭合，可以看到这里我们闭合的时候歪了一点，只需要点击这个多段线拖动一下就可以完成一键修改了，相对来说是比较方便的，记得关注再走哦。

c、 e、 d 转公三角形的画法，比如说你看这个三角形长，这三边的长我们都知道，但是我们不知道角度，这个时候我们要画一个位置，它的话就需要用到圆来辅助它，比如说现在你看 l 空格，点击第一个点往右边走，输入它的长度，五十、 五十一，空格，是吧？这条直线画出来之后，我们就用两个圆的交叉点辅助画这个圆啊，这时候我们左边这个短点，用 c 空格，点击这个圆，画一个半径四十的圆空格，这边这个是 c 空格，点击这个圆，我们画一个半径二十三， 是圆空格，然后这个交叉点就是我们的这个两个交叉的点，让我们输入 l 空格，点击这个交叉点相连接，连接完你看连接完以后，我们把这两个辅助圆删掉，然后用 d、 a、 l 空格两侧，你看这里四十 对二十三，是，是吧？五十一，这就说我们用辅助圆来绘制一个三角形。

如果你连这五种画箭头的方法都不知道，那你就别说你会用 cad。 第一个直线箭头，输入快捷键 p l 空格，指定一点 下方设置宽度 w 空格，第一个宽度设置为零敲空格。第二个宽度设置为十空格，拖动鼠标点击一点，再次设置下方宽度 w 空格，这次宽度给到一空格，端点的宽度也给到一敲空格水平，向右点击一点直线箭头，完成。折线箭头， 输入快捷键 l e 空格，指定第一个引线点，竖直向上点击水平向右指定一点引线箭头，完成，后边还可以输入文字。 第三个曲线箭头，继续输入快捷键 l e 空格，点击下方的二级命令，设置 s 空格，将上方的这里的引线改成样条曲线，点击确定任意指定一点，向上拖动鼠标， 鼠标右键曲线箭头，完成。第四个弧线箭头，输入快捷键 a a w 空格，任意指定一点，拖动鼠标，再次指定一点弧线箭头，完成。第五个指示箭头，输入 a a e 空格，指定箭头的起始点，竖直向下点击一点指示箭头，完成。

好，零基础小白学 cad 啊，然后我们今天看一下，呃，这张图纸啊，然后难度不是特别大啊，简单给大家去讲一下这个操作， 首先外围的中间的这个大圆啊，直径三十五，那我们输入 c 空格，好，单机，然后输入三十五除以二，就是它的半径，对吧？然后中间呢，它有一个 二十二的这个多边形啊，它是一共是八边形，那我们可以画一个直径二十二的圆，那就是半径十一 c 空格半径十一啊，然后再输入 pl 啊，确定它的这个多边形的命令，然后输入八，确定好，找到它的中心， 点击中心，然后这里呢我们就要找到哪一种啊，就是内接圆还是外切圆啊？这个大家自己去判断一下啊，那我这里选择第一种内接圆，找到最上面的这个象限点，然后这个圆三六。 好，再下一步呢，我们就找这两个小圆的圆心啊，那我们就输入 c 空格，鼠标放到这个中心，然后往下拖啊，输入四十三，确定，然后它的半径是九， 然后它的直径是十八，半斤九十九，对吧，然后里面的小圆半径五，然后这个也是同样的操作啊，那这里呢我们就要讲到一个追踪命令啊，那就还是输入 c 空格，然后找到这个追踪命令，输入 t k 空格。好，然后我们从这个点开始啊，往右走是三十四，然后再往上走是二十六空格，然后空格结束追踪，然后半径是多少八， 大圆的半径是八啊，然后小圆的半径是四点五啊，缺点，然后斜线画出来 l 空格，这里的话，我们配合这个 shift 键按住，然后再配合鼠标右键，然后找到这个缺点啊，第一点 同样的，第二个也是一样啊。缺点，那底下还是同样的操作啊。缺点 对应到切点好，最后一个这个大弧形啊，这个大弧形呢，我们就要用到这个绘图面板里面的圆命令，然后找到相切相切相切最后一个，然后把这三个圆的切切边 点上啊。最后一步，利用修剪啊 t r 两次空格删除这个部分，这个图形就完成了。然后看懂可以帮我点个赞，然后想零基础一起跟我学 cd 的 可以关注我。

连一个小水滴都画不出来，就别说会 cad 吧，我们来看到这个图，是吧？其实事实上有很多人还真画不出来， 跟我们前面几个案例有点像啊，就是画圆弧的画圆的方法，然后我们先看一下这个小水，小水滴的总高度一百一，我们可以先把这条总高度的线画出来，那我给他刷一下样式， 然后下边呢有个大圆，这个大圆弧直径为七十啊，原先是落在这一条轴线上的，那我们就可以画圆。二 p 从下面往上画了两点，对吧？ 直径七十，画出这个圆出来，然后左边呢这个半径五十，半径九十的这个圆弧咱们可以画呀，啊，有一个切点，还有一个端点，还有个半径，对吧？ 那我们可以找到圆心呢，就找圆心是关键的，找到圆心之后直接就可以画了。那圆心怎么找？在上面这个端点处画一个半径九十的圆，那我圆心会落在这个圆上， 然后再使用偏移命令偏移一个九十减七十，就是二十这样，然后再到这个交点处画一个九十的圆啊，看一下是不是结好了，就在这里修剪一下 这个圆弧就做出来了。那右边这个圆弧五十的这个圆弧是不是也是一样的方法？对啊，在上面画一个五十的圆， 再使用偏移命令偏移一个五十，把底下这个大圆的偏移五十。哎，找到了这个圆心，再从这个焦点为圆心，换一个半径为五十的圆，是不是就出来了？简不简单啊？修剪一下 呐啊，一颗小水滴轻松拿捏。

为什么别人 cad 命令背的比你多，而画图效率却远远不如你？其实画图快从来不在于死记命令，而在于灵活应用。好多粉丝一直在私信我啊， 想要一套完整的常用 cad 命令合集，我做设计整整十七年，沉淀了海量的实用命令，今天呢，特意精简了五十个高频核心命令啊， 新手呢，把它吃透，日常画图啊，上班接单啊，完全足够了，咱们今天直接上干货。首先的话，我们来看第一个命令，直线好，它的快捷键是 l， 我 们 l 空格了以后点第一点，点第二点，再空格结束掉它， 那么同样道理，我们也可以 l 空格了以后点第一点，第二点，第三点，第四点，下面有个闭合，我们 c 空格好，它闭合好了，我们再来看这个多段线，它的快捷键是 pl， 我 们 pl 空格了以后点第一点，点第二点，点第三点，点第四点，它的区别在于什么？哎，你看它是一个整体，而我们这个线的话，哎，它是单独的。 好，我们看这个圆，他的快捷键是 c， 我 们 c 空格了以后，哎，你看点第一点，点第二点，他就创建好了。那么同样道理，我们还可以，哎， c 空格了以后，下边有个二 p， 对 吧？我们二 p 空格了以后， ctrl 击鼠标的右键，我们点这个切点，点一下，在 ctrl 击鼠标的这个右键，再点一下，哎， 两个圆之间产生了一个，这个切点圆好，我们来看这个圆弧，它的快键是 a， 我 们 a 空格了以后，好点，第一点，再点这个门的这一个中点，再点下面这一个端点好，这个门就不就创建好了吗？ 我们再看这个矩形，好，同学们，他的快键是 r e c， 我 们 r e c 空格了以后点第一点，点第二点，哎，这个矩形就被我们创建好了，好，我们再来看这个移动命令，移动好，注意，我们这个时候选中这个对象， m 空格了以后 点这个基点，我们既可以这么拖拽，也可以输入一个精确的数字，比如说我们往右边移一个八百， ok， 好， 我们再看这个复制，复制 co， 我 们选中它 co 空格了以后点第一点，点第二点，好，除了这个方法以外的话，我们还可以把它删掉来 co 空格了以后 点一下，我们在 a 空格正列的输入，我们输入三个，同学们，看到没有，他可以像正列的这种形式来进行复制，哎，斜着也可以，这边也可以，这边也可以，好，这是高版本的功能，比如说我们走一个硬币回车，好， ok， 好， 那我们再看这个偏移， 偏移的快捷键是 o， 这个时候的话来，我们这个时候 o 空格，比如说我想走一个八零，我给这个窗户的这个外面走一个窗套点一下，再往外面点一下， ok， 这是一种方法，还有种方法呢，我们可以做一个 o 空格，然后这个时候 t 通过点他一下，下面有个 m， 我 们 m 空格一二三四五，哎，他可以连续偏移。好，我们再来看这个旋转命令， 这是一个这个电脑桌，这个时候我们输入这个 r o 空格，然后我们框选他了以后，我们点这个基点来，我们可以直接输入这个角度，比如说我们四十五回车，哎，他就旋转了这一个四十五度，对吧？同学们，那么除此以外的话，我们还可以怎么的操作呢？我们可以 r o 空格了以后来 我们点这一个基点，看到没有 r 参照，从这个点到这个点，再到这个点，同学们看到没，这个时候我们就会发现，哎，他们是哎 平行的关系，对吧？好，同学们，好，我们再来看这个缩放，缩放的话，我们选中它 s c 空格了以后点这个基点，注意，我们按二空格，它就放大了两倍，是吧？那么同样的道理，我们 s c 空格点这个基点 三，他就放大了三倍。好，同样道理，我们还可以怎么来操作呢？选中这个桌子 s c 空格，我们点这个基点 r 参照，注意很重要，这里我们点这个点来追踪一下，然后这个时候，哎垂足他，你看同学们看到没有， 这个时候他们两个的大小都完全一模一样了，就说他参照他来进行放大的。好，我们再来看这个镜像比例，注意，注意，注意，这个时候我们先选中这边的这几个，哎，桌子啊，这是一个，这个办公桌为一桌，我们 m i 空格了以后来我们点第一点， 点第二点，他会问你是否要删除这个圆对象，如果我们按 y 是 他就全部删除了。好，如果我们同样道理，我们 ctrl c 测试要下，我们把它选中，我们再输入这个 mi 空格点第一点，点第二点，如果我们点这个否 n 空格以后，哎，他就完全镜像过去了。好，这是镜像， 那么看这个修剪，他的快捷键是 t r， 我 们 t r 两个空格，我们直接框选，就把我们想要修剪的那一头全部剪掉了，那么同样道理， 我们还可以 t r 空格，空格，哎，这个时候我们按住 shift 键，他就变成延伸了，所以要注意。好，同学们，还有一个操作，就是 t r 空格，空格， f 空格，你看我们点第一点，第二点，第三点，第四点，哎，他把这种超出头的这个地方直接蓝选删除了，好，我们 ctrl 加再撤销一下， 我们这里看这个延伸 x 空格，再空格，我们直接框选我们想要延伸的这一头，哎，他就延伸过去了，对吧？也包括这里也可以，是吧？好， 在这个命令状态之下，我们并没有结束掉它，我们按住 shift 键，它又可以修剪，对吧？所以说同学们就会知道，哦，原来这两个命令它是可以相互之间按住那个 shift 键来进行切换的。好，我们再来看这一个导角命令，来，注意 f 空格，我们点第一条边，点第二条边，哎，它就导成这个样子了，是吧？哎，你看它是圆的， 如果是我们不想要圆的，怎么样？我们撤销 f， 点第一条边，按住 shift 键按第二条边，对吧？因为我之前 f 空格 r 空格我输了一个一百的一半进的，对吧？我们 f 点它，它又是圆角，我们按它按住 shift 键一倒，哎，它又不是圆角了， 所以这个的话是具有很多选择性的。好，我们再来看这一个 aha 找直角。好，右边这里的话是两百和两百的，我们输入 cha 空格了，以后注意同学们下面有个距离。好，我们 d 空格，比如说两百 空格，那下一个就是两百空格。好，我们点地调边，点地调边，哎，他不就倒角好了吗？注意，这是直角，这是圆角，要知道怎么区分他们哈。我们再来看这个特性匹配，同学们， 特性匹配的话，现在我这一个是零图层，对吧？哎，他是这个随层的状态，而这边呢是楼梯，我们要把这个楼梯给他刷过来，怎么办？我们 ma 空格来点这个楼梯的这个线性，在框选这一边，注意 要全部框选完整他才可以，对吧？你看下面还有这个设置，对吧？同学们，来我们 s 空格了，以后来注意注意，注意 ma 空格选它， s 空格好看到没有，他这里能够刷到东西非常多，有颜色图层，线性、线性比例，还有线宽，透明度以及厚度好，包括还有这个标注多段线材质文字啊，仕图多层影线，还有这个，哎，图案填充表格中心对象， 这些我们全部都是需要的，因为我们要全部沿拢 m a 点它，我们直接框选好，我们再来看下一个命令，这个文字样式来移上去一点，把它，我们这一个把它移上去一点，有点干扰。好， 他的快捷键是 st， 我 们 st 空格了以后，就相当于我们可以通过这个样式来调整我们这一个文字的这一个，比如说这一个宽度哈，我们先看一下这个文字是什么文字，哦，这是多行文字，没有问题，要注意他对多行文字有效果，对那个单行文字没有效果，我们这个时候零点五，我们利用看一下， 你看是吧？哎，我爱你，你爱我。全部变瘦了对吧？好，我们测一下，好，这是他的功能，他可以统一改这个宽度，那么看这个单行文字，来，我们双双击一下 单号文字的话，他这个快捷键是 d t， 对 吧？我们输入这个 d t 空格，然后我们点一下，这个时候啊，我们任意指一定一个高度角度再点一下，这个时候比如说，哎，我们打一个什么哈，你好更加爱我，是吧？好，我们点一下，好， 好，这个时候的话点它空格两次，把它旋转一下，这个时候将它拿过来，这个时候的话我们可以 ma 特性匹配将它刷过来，对吧？同学们，我们将它挪过来，好，那么同样倒立还有这一个多行文字，它只是快捷键是 t， 我 们 t 框选一下，好，这个时候在你爱我一 万年，对吧？哎，反着说嘛，逆向思维，对吧？我们将拖到过去一点，好，这个时候我们在 ma 还注意 ma 点第一个，点第二个，好， 我们再来看这一个创建块。 b， 好， 我们 b 空格来注意，比如说我们对这边这个就是台盆创建的，名字叫一二三，好，我们选择对象框选来，注意，注意，重点来了，这个拾取点是我们这个块想要插入的一个基点 啊，一般说我们是放在这个角落上的啊，终点也可以，比如这里嘛，好，确定。然后这个时候同学们注意，这个时候我们这个块就被创建好了，好，这个时候我们再来看下一个，他只插入块，对吧？ i， 我 们按字母 i， 我 们找到这个一二三，注意， 你甭管他这里有没有弹出来，我们就一定要在这个名字这里点他一下，好，哎，插入屏幕没有问题，我们确定，你看是吧？就刚刚我们写的这个块，他就被我们完整的插入进来了，好，我们再看这个写块，写块啥子意思呢？我们选他，然后将它复制一份过来，好，注意，同学们，好， ceo 复制好， 我们按这个 w 键，注意哈，现在我这里面有这么多内容，对吧？我们按这个 w 键空格，就相当于我们可以把 我选中的这个图块单独把它写到我们的这个桌面上去。哎，大家一定要明白这个逻辑好，比如说我们这个时候用那个 i 插入的时候，我们可以浏览，我们可以找桌面，哎，看到没有？同学们，一二三，确定 好，我们不重新定一块，你看，看到没有？同学们，他既可以从我们这个图纸内部来进行这个插入，也可以写出去从外部来进行插入。好，大家一定要明白这个重要的概念，我们看这个图层管理器好，他的快捷键是 l a， l a， 我们空格了以后，看到没有？同学们，这么多图层，对吧？哎，我们就可以通过这个列表里面来改我们这个图层，哎，所对应的这个线呐，信息呐，以及线宽呐，以及打印样式啊这些等等等等，还有显示啊，隐藏啊，冻结啊，四口冻结啊这些。好， 然后的话我们来看这个线宽线宽设置啊，他是 l w， 比如说我们平时画一条线来，我们 l 空格了以后，你看他瘦瘦的，对吧？哎，没有这个效果 好，你看我们这边这个很宽，对吧？好，这个时候的话，我们说 l w 迷，你来，比如说我们现在把我们这个线宽设置成这个，哎，零点五三来，我们 l 来往下划，你看它是不是变得粗一些了，那么同样道理，我们可以 l w 以后 来我们点到这一个，比如说一点二，确定好，我们横着画一根，是吧？他就很粗了。那这里有个开关 l w， 我 们点这个显示开关啊，显示这个线宽，你看他就显示不出来了。好，我们空格重复上一个命令，我们点它，是吧？我们将它还原，点这个垂垂，确定好，这个时候我们再画这个线的时候，他就瘦瘦的，对吧？好， 我们再来看这一个，嗯，标注样式，他啥意思呢？我们这个时候低空格来最最最他的优势在于就是这个，我们可以批量改变我们这个标注里面的这些文字的大小啊，还有尺寸线、尺寸界限的这些颜色啊这些等等等。 比如我举个例子，我们这个时候点线，他是四十四号，对吧？同学们，一个是尺寸线，一个是界限，全部是四十四。这个时候，比如说我将他统一改成绿色来，我们看，其实你比如说其他地方，包括这些地方他都变了，对吧？我们点确定关闭好，这个时候是因为被我们那个格式刷，刷过的，刷过的好， 刷过的这一个限行这个样式的来注意，我们要注意一个问题，这个时候我们按 d， 这个时候我们将它这个样式替代，因为它是样式替代里头。同学们，这里一定要注意，我们这个时候要把它给删掉， 删掉了以后在原有的这个基础上来改才行，要注意啊，这是一个非常重要的一个概念。同学们，哎， 因为你那个样式替代它是临时产生的，你看我们现在这个时候标注出来的这是绿色的，对吧？好，这个时候的话，我们在 ma 一 刷，对吧？哎，你看他这些大小全部都可以变成这样的效果了， 是吧？好，比如说你觉得对现在这个结果你不是很满意的话，我们低空格我们还可以在这个修改里面，比如说把这个文字，是吧改小一点，比如说我们现在标了很多个，来，同学们，我们举个例子， 哎，好，要注意哈。同学们，这种情况下的话，是我们在那个 ctrl 加一，我们在这个对象特性里面，只 要你在这里面同学们看到没有，在这里面把这个高度还有这个界限这些全部改，改了的话他就再也改不了了，他在那个低空格那个样式表里面改不了的，你看我们就只能在这里面改，你看包括像这些，你看嘛，哎，你看是不是 他只能像这样去改？所以大家一定要明白这是非常重要的一个概念，他比如说我现在标了这三个，对吧？我们这个是低空格了，以后 我们点这个修改，然后这个时候我们就可以怎么改，我们可以把这个文字的颜色，比如说批量改成一个青色的颜色，我们点关闭确定，你看是不是这三个都变化了，那同样道理的话，我们还可以把这个标注，对吧？全部选中了以后我们将它哎孤立出来，比如说 好，这个时候的话，我们可以右击哎， ok， 选中这几个标注来注意，或者是我们用这个 m a 也可以将它刷一下，对吧？好，以后就是说我们尽量不要就是说局部来进行这个修改， 我们直接一次性把它给哎调成一个这个统一的这一个样式，然后在这个样式这个低空格里面总表里面去改，这样要方便一些。好，我们撤销一下， ok， 好， 恢复到这个原有的这个样子。好，然后的话把这几个删了。好，然后等我们再看下一个这个测量， 测量的话，这个快件是 di， 我 们 di 空格了，以后来同学们注意看哈，我们比如说，哎，从这个点 照这个点的距离，哦，是幺三四七，对吧？好，幺三四七，然后的话，同样道理，我们可以量这个砖，对吧？ d i 空格，点这里点这里，哦，还是三百的砖空格，从这里到这里，哦，是一百五，因为我这是缩放的哈，我是为了照顾这个仕途，哎，大家一定要明白它是怎么样来进行这个测量的，对吧？好， d i 使用的这个频率是很高的， 我们再看这一个测量这个周长面积 a i。 好 像这种情况下的话，我们一般来说是需要用那个 pl， 我 们先画一个线来，我们把这个颜色改一下，不然区分不开。举个例子，我们 pl 来，我们从这个点来开始，这么大概这么描一下，一直描到这下边，注意，主要就这一个范围，对吧？同学们， 好，相当于是我们这一个，哎，客餐厅的这一个范围，是吧？同学们，好，我们 c 空格闭合一下，就这里，我们这个是 l i 空格，你看选它空格，你看 它这里就弹出个列表，看到没有面积，哎，多少多少，周长多少多少少，是吧？这个使用的频率是非常高的哦，同学们，好，那么除此以外的话，我们再看这一个测量面积， 叫 a r e a， 我 们用 a a 也可以好，比如说我们现在想算这个这个空间的这一个面积好，比如这个大堂的面积嘛，我们直接 r e c 空格了，以后我们在这里画一个矩形，注意我们直接 a a 空格，好，这个时候在下面有个提示， o 空格，我们选它空格，你看 来 a a 空格不空格点他，你看是吧？哎，周长这么多，这么多，面积这么多，这么多，看到没有？好，这是一般是保留的三位小数，所以大家一定要明白这个概念。好，我们再往后面看查询，对吧？他的快捷键是 id 空格，哎，我们在这里点一下，哎，相对于他， 相对于我们这一个啊，绝对坐标世界绝对坐标系，哎， x 走，走了多少距离？ y 走了多少距离，注意是这一个点哈，相对于那个绝对坐标的这个距离，哎，比如说我们也可以空格查询这一个点，对吧？好， 然后的话我们看这个矢图操作，他的快件是 z， 我 们 z 空格了以后来，注意，第一次空格了以后我们可以框选，我们想要放大到这个范围，来，我们再来一次 z 空格，你看是吧？ z 空格放到这个区域， z 空格放到这个区域，那么同样道理，我们可以 z 空格了以后，同学们看到没有？ 他还可以点这个上一个，比如说我们在 p 空格，你看，然后在 z 空格， p 空格是吧？好，同样道理，我们还可以，怎么呢？ z 空格， z 空格了以后这里看到没有？同学们还有个叫对象，我们 o 空格，你看选它空格是吧？来 z 空格， p 空格，我们再来一遍 z 空格， o 空格，选它再空格，是吧？将它整体的充满了视窗，它很像我们那个 su， 还有三 d max 里面的那一个充满视窗 z 空格， p 空格。好，我们回到上一个视图，我们还可以什么？ z 空格，还有这个 e 空格，你看 所有这些试图是不是就被我们这个显示出来了？还可以 z 空格， a 空格，是吧？ a 空格的话，其实它是配合我们这一个原点，就是说它是包含了这样的一个范围的，大家一定要明白这样的一个概念，对吧？而刚刚我们那个范围的话，只是包含了这样的一个范围。好， 这个时候我们将它藏起来，然后的话我们在 z 空格，在 p 空格， z 空格， p 空格，在 z 空格， p 空格，你看他就可以测坏我们这个试图，对吧？就上一次这个试图，注意他不是撤销动作啊，同学们一定要注意这个区别。好，我们再看这个 p a n 空格，哎，你看就是我们这个抓手嘛，他其实就是相当于我们这个按住这个鼠标中间 拖拽，哎，不要放手，这个效果是一模一样的，我们同样道理，按 p 字母 p 也是可以执行它的。好， 这是一个他方便我们看图啊的时候用这个方法，然后我们再来看这个多段线合并来，注意我们现在这个线条他是断开的。好， 将它合并成整体的话，我们可以输这个 p 一 空格来，下面是 m m 空格，然后再框选整个对象，再空格下面有个 j 合并 j 空格，空格，空格，空格三次他就变整体了，对吧？好，这是第一版本的用法， 高版本的 cd 呢，来我们 x 将它分解掉，它可以直接接空格框，选它直接变整体了，注意不是 g 哈，是 j j， 好， 我们接下来再来看哪一个呢？看这个填充， ok， 填充的话这里要注意一个问题，同学们，我们在填充这种封闭区域的时候，我们最好还是用这个多段线的那个形式给他勒一个这个线好 pl， 我 们点一下来，注意，同学们注意，注意 pl 空格哈，注意撤销一下， 我们从这里走过去，来，从这样道理，从这里走过去，走过去，比如说我们现在都来填这个，呃，客餐厅的这个效果嘛？好，这个这个部分的这个填充，比如说这个是我们 h 空格了以后，好，我们任意选个造型二十五，比如说最 有两种方式，一个是拾取点，对吧？确定好也可以我们加三的，同样道理可以 h 空格，我们点这个选择对象。像这种情况下的话，我们周边有很多物体的时候，我建议大家用这个选择对象，因为这个范围线我们已经有了，这样的话他识别出来更单纯一些，他不会对我们这个 填充有干扰，要不然有的时候都对周围的对象很复杂，很多的时候他会填充起来很卡，所以这个的话大家一定要明白这个逻辑。那么同样道理，我们可以点这个用户定义啊，用户定义这里的话，我们可以点双向这个，具体比如说我们画一个这个，这个比如说十五吗？十吗？或者是 对吧？哎，我们选择这个对象调空格，甚至于我们可以指定这个原点，哎，指定这个新原点，我们从这个点开始铺垫，对吧？你看三百啊，你什么我来个三百吗？我们试一下，比如说浏览一下，你看是吧？哎，三百的这个砖，对吧？或者是一十五，因为我这里是缩放了的。好好， 同学们好，这个是这个填充的概念，然后我们再看这个属性定义文字 a t t， 他 啥意思呢？所以看同学们，我这里是做了一个块，但是哈 我双击这个文字他没有反应，看到没有？我双击这个文字也没反应，他有反应的只有这个，一个是零一，一个是一比八十啊，你看只有这两个，那什么意思呢？来这边呢，是我提前分析好的这个图框，我们来看一下。 首先双击这个文字，很明显他双击能够直接编辑的就是我们的在那一个单行文字，对吧？那么这边这两个呢？双击，你看 这个就是那个属性定义， ok， 包括这个也是也是属性定义，他怎么来操作呢？我们 a t t 空格了以后，比如说一二三，一二三，好，注意 我们要锁定他的位置，如果你不锁定他的话，我们点下面这个一比一百，还有下边的这个，比如九，他写成块了以后，他是可以移动的， 它的功能就在于它的块的那个，那个状态下，它也可以进行编辑，这是非常强大的。这个功能好，比如说这个时候我们点确定来注意，我们再用这个 m a， 我 们刷一下，比如说用它来刷它，注意这个时候一二三，它就不是刚刚我们所说的那一个单行文字了，比如说我们双击看，看到没有？ 就是他，也就是说的话，同学们，我们把这两个对象哎给他做上去了以后，然后在这个直角尺上再选出他们整体，我们再直接怎么呢？ ctrl shift 加 c， 然后点一下， ctrl shift 加 v， 我 们直接写一个块来确定好，这个时候的话，我们将上面这个图框给他删掉，我们将他呢？哎，给他移上去，看到没有？同学们 这个时候我们直接双击他看到没有十二，你看就可以，这个时候比如说我们点这个一比五十是吧？哎， 一般这个时间的话是统一在一起的吗？我们是需要它关联的，而这个符号和这个比例他有的时候可能会变，这个的话要根据我们这个选择性的好，我们来看这个分解 这个麻将桌的话，现在是这一个整体，对吧？我们这个时候点它 x 空格，哎，直接把它给分解掉，这个时候就变成这一个单一的这个对象了，但是同学们一定要记住好，我们平时在操作的时候能不分解的尽量不要分解，要不然的话后面不是好管理好，这个要根据那个情况来。 还有 pu pu 的 话是清理那个垃圾信息图层，其实刚刚我们做了很多动作，分解啊，炸开啊，还有画了一些线啊，那些他已经对我们这个系统里面啊，这个 cd 里面增加了很多垃圾信息了。这个时候的话我们就需要那个 pu 空格来看到没有？同学们 这里我们要那个清理这个零长度那个几何图形和空文字对象，还有就是那个自动清理过滤的数据，好，还要清清理那个欠他的项目，我们必须要打上勾好，要不你不清他的话，后面会越画越大，越来越卡。好 好，我们看这个 o p 选项的话，有两种方式可以打开，第一种我们是 o p 空格，是吧？哎，可以打开我们这个选项界面， 然后的话我们也可以在这个命令行这里击右键点这个选项，哎，你看两种方式都可以，那么同样道理，我们还可以点这个工具，哎，点最下边这里，他也可以打开这个选项， 是吧？甚至于我们在那个 se 那 个捕捉里面，同学们看 se 空格捕捉里面点这个选项，哎，这四种方式都是可以打开我们这个选项的， 是吧？同学们好，要注意这个问题，来，我们看这个 u n u n 的 话是我们这个图形单位，我们现在用 d i 工具空格，我们测量一下，从这个端头到这个端头，看到没？同学们，它是幺零五四点六九五六，为什么会出现四位小数呢？来，我们比如说这个时候输入 u n 空格了以后来我们看一下 这个时候一二三四，对吧？同学们，精度是保留四位，那如果我把它改成零会怎么样？来我们 d i 空格点一下，点两下，你看幺零五五了，对吧？哎， 所以说的话，这个时候我是建议大家哈， u n 来 u n 空格了以后，我是建议大家最好就是保持默认即可， 哎，不要去改它，因为像这种，比如说有小数这一种尺寸的话，我们通过那个等比例放大，尤其是在我们套图框的时候，他后面有可能打印出来会出现那个比例问题，这个是非常严重的哟，你想他放大五十倍，放大二十倍是没到效果，对吧？好，我们看这个主， 所以主跟那个写块是完全不一样的块，我们是做了一个对象，可以批量修改，而主不是主的话是把他们强行绑定在一起，就临时给他组一个对，相当于我们击空格框选他了以后，你看 是吧？他们整体的话我们移动，哎，你看是吧？我们点一个对象移动也行，都无所谓，你没有必要全部选中。好，你看稍微粘到一点点都可以选中了。好， 我们看这个保存好，他的快捷键呢，一个是点这个文件，点这个保存，我们平时同学们一定要注意哈，一定要养成这个保存的习惯，而且他使用的频率非常非常高，这就是为什么他在我们左手边的哈，我是建议大家的话，稍微画一下图你就保存一下，稍微画下图你就保存一下，就我们不要就刻意的。怎么说呢， 老是去寄望，就寄望于这个，我们这个默认的这个，哎，自动保存这一个啊，这个的话他会按照我们那个速度， 他有的时候就是说你设个十五分钟、三十分钟都是可以的。好，这里的话是一个非常非常重要的概念，同学们，那么除此以外的话， ctrl 加 s 我 们也可以保存它。好，我们再看下一个命令， 另重维。好，这个也是非常非常重要的，比如说你现在这一个图，对吧？哎，你在以前的那个图的就是上做了一个新的这个操作，这个时候的话我们就不能直接 ctrl shift 给覆盖了，肯定不行，这个时候我们要输入 ctrl shift 加 s， 对吧？哎，比如说你取个名字是吧？叫，哎，一二三，这样的话他就不覆盖覆盖到我们这个圆的这个图了，所以说的话这个是非常重要的概念，我们同样道理，可以点这个文件里面，这里有个叫另存伪，哎，这两种方式都是可以的， 我们再来看这个打开图纸哈，打开图纸第一种方法，我们可以通过这个文件点这个打开，对吧？因为我们一般情况下，同学们说实话，我们打开这个 cad 以后的话，通过这种方式去打开它的话，要更节省资源一些。好，还有种方法呢，我们是可以通过外边的那个文件这么拖拽打开进去，对吧？这两种方法都是可以的。好，我们再来看这个新建， 同样道理，我们打开这个 cad 以后，我们需要新建这个样板文件，我们也可以点这个文件里边的这个新建， ctrl 加摁，对吧？来，我们 ctrl 加摁一下，你看是吧？它提醒我们，哎，要打，打开这样一个样板文件，我们点打开，哎，它就被打开了，对吧？嗨，我们点这个窗口，好，这是新建， 相对于他的新建一个空白文档，有的时候我们觉得这个图很卡的话，我们可以把这边的这个图直接复制到这个空白文档里，可以解决很多问题。在 pu 清理一下，让我们看这个快速标注他的快件是 q d i m q d i m 空格，来，我们注意看哈，我们先框选所有的图形空格了，以后来注意看 下边，他让你输这么多数据，我们可以试一下这个直径，比如 d 空格，你看我们往上方一拖，你看是吧？大小不相同的这些直径批量全部标好了，这是他非常强大的一个功能， 所以大家一定要明白这个，这是很重要的概念，喏，还有选择过滤器，对吧？来，我们看一下，我们输入 fi 空格了以后，这里面有很多选项，选项，我们这个时候，比如说选择那一个，哪一个呢？它可以根据我们那个块屏来选，或或者是根据你的那个线形图层样式啊，疑似口这些，比如说我们这里我们可以选哪个呢？我们来看一下，我们选这个文字， 添加选定列表，我们点这个对象，注意点应用在 a o 空格，再空格了以后你看，比如说举个例子，同学们，我们 m 一 移动出来，你看 是不是我们的文字批量就被我们全部移动出来了，对吧？他的话其实可以做很多对动作者，我们既可以改他颜色，又可以移动，还可以复制，还可以缩放，还可以旋转，对吧？这个的话要根据我们这个情况来。好，我们看这一个点样是 d d p y p e 空格， 你看现在我们这个点是这样的效果，对吧？同学们，我们如果点他，然后点确定，你看，哎，他造型不就变了吗？对吧？好，那么同样的道理，同学们， 我们还可以该在哪里点他点这个格式里面这一个，哎，我们既可以通过命令打开，又可以通过这个格式，我们来找到这一个点样式，来这里看到没有？同学们，我们还可以放大，我们按到十，比如说是不是？ 好，我们看这个点点的话，他这个快捷键是 po， 比如说我们 po 空格一下，你看点一下，再空格点一下啊，因为我当前这个颜色是用的洋红色，所以说打出来的颜色跟这个不一样，这个是随尘，这是洋红，大家一定要注意哈，我是修改了这个徽渍这个颜色的， 比如说这个时候我将改成绿色，这个时候我们再输这个 po 空格里，我们点一下，再空格点一下，哎，所以大家一定要明白这样的一个概念哈，就说我们可以通过这个格式来改改他这个样式也是可以的。 我们看这个 div 等分，它啥意思呢？注意，同学们，这个时候，比如说我们输入 div 空格了以后，我们这个时候选中这个对象，然后他就问你， 你要几段这个数目，比如说我们要三空格，你看是吧？在这个状态之下的话，我们就可以，哎，通过这个状态来，比如说画一条直线，对吧？ 那同样道理的话，我们还可以，比如说选中它了以后 co 空格点这个点，这个点，对吧？我们可以通过这种方式来进行复制， 那么除此以外的我们还可以来用，这是两个小棋子，对吧？我提前写好的块是一棋子，这个时候，比如说我们这个时候 d i v 空格，我们点它，然后这个时候块 b b， 这个时候我们输入一，比如说然后这个棋子来，我们输入这个棋子， 好，输入这个块名，我们可以这样，同学们双击他 ctrl 加 c 复制，然后这个时候 d a v 空格点他，然后这个时候宽 b， 好， 这个时候块名就他好好四要对齐 y 四，然后三个，你看同学们看到没有，他是分成了三段这两个小棋，小棋子就通过这个等分的这个方式给它插入进去了， 好，以上呢，就是这个 cd a 最常用的这个方式给它插入进去了，好，以上呢，就是这个 cd a 最常用的这个方式给它插入进去了，好，以上呢，就是这个 cd a d a 最常用的，爱你们。

我们今天看一下在 c d 里这个图形是怎么画出来的啊？我们还是看一下已知条件，这个圆呢，最高点到最下面一共是长为七十， 那么我们就知道了啊，它不仅仅是我画一下从最高到最低，那么它从左到右呢也都是七十，因为圆的这个中间的距离都是相等的，全部都是七十，所以我们呢先用先不画圆啊，先用直线来画一个长为七十的直线， 快捷键 l 画一个七十，好，把这个呢然后再给它平均分一下的，因为我们看到它这里面啊，我数一下一共是七份对不对？用快捷键 div 空格，然后选中直线给它分成七份，七份之后呢，我们就可以来一次的画里面切些小圆弧了啊，切些圆弧， 那么我们知道他这些弧呢是用圆给画出来的啊，那么我们并不能用，直接用快捷键 c， 然后端点圆心，圆心你的去画，这么画你看是画不出来的啊，这个呢圆心不对，我们需要用两点圆去画，我们以直线的这个 这个左侧的端点为为起点，然后依次的向那些交点去进行连接好用两点圆去画啊，我们一共是操作七次， 依次进行连接 好，画完之后呢，我们就会会发现这个一对比啊，上面是对的，下面呢是正好需要相反的，那么我们呢就需要把下面的都给它修剪掉，然后选中上面这些圆弧， 给它进行复制和旋转。好，我们点击旋转，然后旋转的手指定这个直线为中点，为这个基点，旋转一百八十度。好，那么这个形状呢就画完了，还是非常简单的好，我们测量一下长长为七十。好，画完了。

这个图形你会画吗？如果你会，你会几种方法呢？大家可以暂停一下视频，思考一下这个图形的绘制至少有三种方法，接下来我们将通过两个视频来讲解他的最基础的两种绘制方法。我们来看第一种。 第一种叫平行四边形法，我们来分析一下，这题底边的边长为九十六，这两条边只给了角度，没有长度，这条边的边长为三十五， 那这题该怎么会制呢？好，我们输入直线命令 l， 在 另一位置单极点水平移动，输入长度为九十六。 接下来这条边没有长度，但给了角度，那长度我们给多少合适呢？我们可以假定一个数，比如说长度为一百， 直接按 tab 键再输入角度，角度为一百八，减去七十五，等于一百零五度，这条边 也没有给边长，有给角度，我们也可以假定长度为一百，按 tab 键再输入角，角度为五十九，确定。 那接下来三十五的这条线我们是该放在这个位置还是这个位置呢？这个时候我们就可以通过平行四边形的方法来进行会制，我们可以先输入复制命令 c o， 确定， 选择这条边在内位置，单机后向右平行移动，他的距离为三十五，确定。做到这里，大家是否开始有一点想法，会发现如果我从这个焦点连条线过来，那这个区域是否就是一个平行四边形呢？ 因为这条边我们往这边移动了三十五，那上面这条边它的边长肯定就是三十五。对，没错，这就是平行四边形法， 我们可以用直线命令好，我们连接到交点再进行修剪， t l 双击空格进行修剪， 再把这条线删除。这题我们用到的就是平行四边形法，平行四边形它的对边相等，角度也相等，这种方法你学会了吗？

一男子火车上鸟化斯亚迪，引起众多男同胞围观。 d x b q 一 键绘制墙体 mc 一 键创建门 mc 选择窗，一键创建窗 mg， 一 键创建面积 g g， 一 键布置家具 azh， 一 键标注轴网和尺寸。三 dc， 一 键二维变三维。

在 c、 a、 d 当中如何使用追踪画出这个？以这个点为正为往右轴四百，往上轴四百为圆心，画这个两百半径的圆呢？你看怎么操作？首先我们在这里面输入圆的命令 c 空格， 再去输 t、 k 空格，选点击这个左键点这个点点之后拖动鼠标往左走，输入四百的距离空格，拖动鼠标往上走四百的距离空格，再空格输入我们原半径两百 空格就画出来了。然后我们 d、 a、 l 标注一下，看是否是我们想要的，你看这个距离 它是，你看这个是不是就是我们标注出来的？欸，这是我们想要的，你看这就是我们的 pk 追踪它的绘制使用方法。

今天刷视频刷到了一个这个东西啊，您仔细看啊啊，他们在问什么建模的思路是怎么样的？不过他这个是 u g 的， 用什么 u g？ 但我现在教了大家用 cad 把它画出来，其实这个很简单的， 那下面我们操作一下吧。首先我们新建一个文件，打开，打开关掉它啊 啊就在辅字读这里画就得了啊，随便画一个弹簧吧啊这里绘图选择弹簧， 直接选择直径 d 嘛。 d 哎 d 啊，直径给多少呢？给个五十大吧。五十， 然后顶上的直径也是五十，直接空格就好了啊，然后选择这个圈数 一一圈就够了啊。呃然后这个高度的话高度直径五十，给个十吧十 是吧，我们看一下就得到一个这样子的一个线条嘛。啊我们转为俯视图啊，继续画弹簧呗啊弹簧捕捉到的圆心啊。 然后这个直径搞小一点吗？低给个三十吧，小一点就可以了， 直直接空格，直接也直接空格就好了，是吧，因为默认它都是一圈的嘛，因为我们刚才设置它为一圈嘛， 然后画直线 l 把这个连起来，这个也连起来， 直接放样这个这个这个边上，这里选择这条直线啊，这条直线是吧，就得到一个这样子的一个 曲面嘛。合并呢？就是并集嘛，把它并起来呗，是吧？那现在就是一个整体，我们画个圆柱吧，直接这里就好了，捕捉它的圆心 啊。低五十码，然后这个高度我们看一下选多高呢？假设我随便 拉这么高吧，是吧，把它移动下来呗，因为它那个边离这个地方大概也也就一公分左右嘛，就具体的尺寸你们看着办吧。 然后再画一个圆柱呗，这个圆柱就小一点呗。 d 啊，四十就好了，四十是吧？拉上来差极命令 s u 是吧？我们看一下真真实的啊，是吧？它就得到一个这样子的，然后现在怎么样呢？现在我们直接剖切呗， s l 选择这个三维，然后曲面 选择它，把上面这一部分删掉，把这个面也删掉，这个线也不要了， 是吧？就得到一个这样子的一个造型的实体的嘛，是吧？怎么样啊？这个东西是不是很简单呢？你学会了吗？耶。
