factoryio的EMITTER怎么用

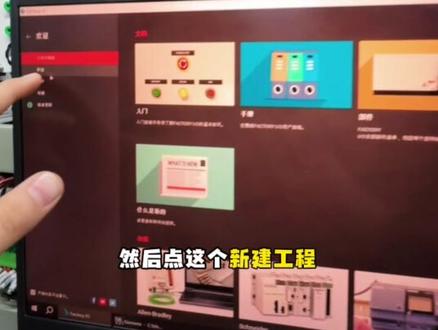

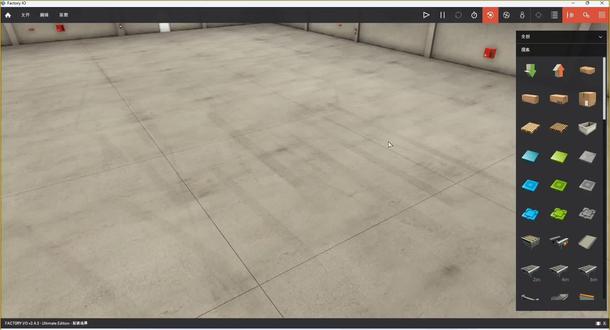

今天准备教点啥呀？这个 l 工厂的零基础教学，小白也可以学会。第一步这是刚进来的一个画面，然后点这个新建工程，然后我们就进来以后如果这边没有这些元气键，我们就点这个，我们这边元气键就都出来了，然后我们就拉出来我们就可以用了。 拉出来以后呢它上面是有一个英文，然后把它双击，然后就给他输一个输送带，就可以改名字。对，然后这边弄完以后呢我要 点这些是，呃，可以强制，就是你没有连 p r c， 但是可以让他先模拟的运行一下，运行一下，对，然后我们要模拟的话我们就点这个，然后这边 我们就可以看到他在动，然后我们要停止的话，我们就点这个旁边这个，然后呢他这边是有三个相机，就比如说 第一个这个是他推进的，必须把这两个运行模式和他的这个停止，必须两个都关了以后才能切换他的这个相机，然后这个是上下的，就是三个不同的方向去摆到自己想要的位置。对，然后他在旁边的这个是 就是正常人的一个视觉。然后我们要是现在是在上面我们想转到这边的话，我们就点击这个仕图， 把这个勾上，这边就有了，我们就点这样子我们就转过来了，然后我们要是往下一点的话，我们就点往上，我们就点这个 接的这个图标，然后我们要下去的话，你就点这个一直点他就下去了，然后呢这些做完以后我们就得就得点这个文件，然后再点击这个驱动， 点进来以后我们刚刚给的那个输送带是他是一个输出的一个 q 点，所以他是在这个右边，我们要是传感器或者 a 点的话，他是在这个左边，然后我们在这边我们就选好我们自己的这个 p r c 类型，就比如说他有这些 也可以选这个两 v smart 三百、四百，还有我的你可以选自己想定的这个标 c 的 型号，对定，定完以后呢就把这个直接就是拖过来就能用。 但是记住第一个点就是这边的点，你就不能放到这边，他只能就是右边的，就是这边是输入，这边输出，输出只能是对应在这，输入只能对应在这对，然后这些做好以后，我们就点这个配置，但是点配置的前提是我在这边已经把这个 p r c 的 类型给他选好了， 然后点击配置进来以后呢，我们就在这里选，我要的是 s 七幺二零零还是幺五零零， 然后这是 p r c 的 一个 ip 地址，在下面的这个就是连到我电脑的这个网口，然后这个数据类型看你自己的需求，你要是数码相机之类的话，它直接就是两个数据类型都可以。然后最下面的这个是现在是零，这个主要就是 这边的这些点点位。呃，你要使用 p r c 的 话，我是推荐你就是往大的大的去用，因为 p r c 本身那的一些点，你要是在这又写一个零点的话，它是有一些会冲突。然后这边我们就写一个 从十八开始用十六个数，然后下面的这个就二十开始用十六个数，然后退出来以后这就改了，是 a， 十八点零开始，然后这边是 q， 二十点零开始，这些弄完以后我们就点这个链接点确定，因为我这边是没有连到一个 薄图，所以这边会报警。但是你们正常把这个七号程序以后直接点链接，你们就能连的上。

今天我们来讲解一下薄图软件与 photoshop io 之间的连接方法，你不管你的薄图软件是 v 幺五版本的，还是幺六幺七幺八幺九二零，甚至是最新版二幺的，他们都可以用这个方法进行连接，那这个方法好处就是说 你连接是百分之百成功的，而且中途不会断不会断掉嘛。首先打开我们就输一个这个 nettoplim， 找到这个网址，这个图标的点击一下，然后这个就不需要翻译了，点击这个下载，然后点击这个绿色的下载，这边会有等待五秒钟的时间，慢慢等就好了， 哎，然后就下载好了，然后打开这个文件，然后这个文件呢，把它给全部解压缩， 哎，那解压缩好这个文件呢，我们把它给这个浏览器，给它关掉了，就不要了，这个文件给它拖到桌面啊，这不需要安装啊，这就是我们那个插件，打开我们的薄图软件，添加新设备，添加一个幺五幺幺， 嗯，当然这是随便添加的啊，都可以把这个密码访问给它取消，呃，这个通信全部通信上， 然后点击这个完全访问点完成，然后对这个 plc 这个属性呢进行一个简单的修改，首先是 port 接口，你们的以太网地址，把这个地址改为零点二啊，只要你不是零点一都可以，你无所谓啊。 那这个下面呢，就是有一个这叫连接机制，有个 port 盖的通信访问，给它勾选上，然后点确定，然后点击这个项目页啊这个项目页，然后点属性， 点这个保护，把这个快毕业这只仿真也给它勾选上，这个很重要，否则你到时候你报错你都不知道你咋报错的啊， 啊，不知道咋出错了，怎么解决嘛？哎，然后呢，我们这个简单就配置完了，然后把它给小窗一下，然后这边呢，我们选择这个 plc advance 的， 千万不要点成了这个 plc 呢，就是普通的仿真 啊，那无非就是你们都用过吗？对吧？那这个阿德万斯的呢，是个高级仿真啊，很很厉害。 嗯，很强大就好了。如果说你没有安装这个阿德万斯的，且你没有阿德万斯的安装包情况下，你可以下载一个公共技术平台，然后在里面搜索博图阿德万斯的，然后点击这个软件，然后你们你们会发现有很多阿德万斯的安装包 啊，此时呢就是说你看你的薄图是哪个版本的，你就装哪个版本的，假如说我的这个薄图是 v 幺八的，那我就装 v 幺八的吗？或者是装 v 五点零的都可以，你千万不要装混了，好好。 然后我们对这个阿德万斯的进行一个简单的配置，那这个怎么配置呢？首先是打开我们的这个控制面板，嗯，点这个网络和 internet， 这个网络和共享中心里面有个更改设备器设置 这个以以太网，这以太网，看你们这个 plc 信我一堆，什么什么什么什么，然后点右击点属性， 对，这个协议四点属性，然后你们应该是刚开始是这是这种的嘛，自动获取 ip 地址，我们点击这个使用下面的 ip 地址， 这个网段呢，我们输入幺九二点，幺六八点零点，我这边习惯是输二零的，但是你们输什么都无所谓的，只要不与 p c 的 地址冲突就可以了，然后这个子网掩码他会自动生成，不用管，点确定。那这个地址呢？就是你的阿德万斯的地址啊，千万不要搞混了，关闭。 好，哎，然后我们点击我们的这个插件啊，点击点，点进来，点这个 b， 哎，然后你看到这个第二个 now to p o sim， 你 点右击，一定要以管理员身份运行， 然后他说你这个因为你第一次运行嘛，然后你这人要运行，然后点试，那这个插件呢，不止可以和这个 photio 连接，你也可以和触摸屏进行一个连接，比如说我，我们用外部的什么宽宽通态的微连通的都都可以的，点这个 a d d， 然后那第一个是内幕，就说你的 plc 的 名称，你改与不改无所谓。然后你这个第二个地址呢？是你的这个，呃， advents 的 地址，我们刚不是剩了吗？零点二零，对吧？点一下，然后第三个地，这，这个第二个地址呢，是你的这个 plc 的 地址，现在是没有的。好，我们就不用管了，点， ok， 先不用管啊，先不要管这个东西，把它放一边小窗化，然后我们双击点进去，我们这个阿德万斯的 选出这个 p s c m 啊，千万不要点这 t c p ip 啊，否则就完蛋了。然后，呃，第一个是你要进行一个命名嘛，那这个命名呢？ 不能输入汉字，你英文字母或者是数字都可以，我这边习惯的是输入一些汉字。然后 plc 选择我们的 s 七幺五零零，因为我们刚刚添加的是幺五零零嘛，然后点 start， 开始他会给你生成一个 plc 的 这个地址啊啊，这个，这个，这个 plc 嘛？ 然后我们在这边呢，我们再添加，哎，我们再双击这个，然后选中我们的这个它生成的这个 ppt 地址，然后点 ok 啊，点 ok。 然后此时呢我们要点击我们的这个 photio， 给它打开一下， 然后我们看一下我们的这个，打开吧，打开，这是我建的一个场景，嗯，这这都不用看，点击这个文件点驱动，驱动呢，我们选中我们的幺五零零， 然后他会给你生成一个这个东西啊，这都不要管了，然后点这个配置，点配置的我们我们这边弹出来这个报错，不要管它， 点这个自动连接，然后主机的地址，因为我这边已经提前更改过了吗？然后你们把这个地址改为阿德万斯，地址就是零点二零，好吧，我们的网络适配器呢，我们就选择这个阿德万斯的网络适配器 好，然后剩下的这个都无所谓，不要动就好了。然后他这边不是没有连接上吗？那此时呢，我们点击我们的这个薄图 v 幺八， 好，把我们的这个东西给它下载，直接点这个下载到设备，不需要点仿真让它下一下嘛。 我的天呐，这么卡的吗？点搜索， 哎，然后它不是搜到我们的这个 plc 的 地址了吗？零点二是吧？我们点下载，点连接 好，等待他转个圈圈啊。嗯，那等一下，等一下的， 我觉得不只是我一个人这么卡吧，我觉得大部分人他的电脑下载的时候都卡吧，哈哈。嗯，然后点装载，可能说第一次卡到你之后，你下的话就非常的流畅， 然后点完成，然后呢，此时我们选中我们的这个程序块，好吧， o b 块，点击我们的这个启动 cpu， 嗯啊，启动一下，然后双击进去，我们，我们是不是要监视一下呀？对吧？你们习惯性地说有一种叫做什么视觉啊？视觉效应，监视一下， 这不都变绿了吗？对吧？看黄绿，快变绿，快变绿。 ok， 那 此时呢，我们点击我们的这个插件，双击进去 啊，点这个 model 模式，把这个地址给它改成零点二，然后它这里面零杠二，我们要改成零杠一，因为我们是幺五零零嘛， 然后点， ok， 然后点这个运行啊，啊，点这个运行之后啊，咱就不用管了，我们点击我们的这个 fiterio， 然后它就连接上了，啊，就是这么简单，就是这么简单啊，基本就不用管了。 然后，呃，就是说你们之前可能遇到的是什么呢？我在我这个 o b 块里面插入一个类似于那种 f b 块嘛那么长的东西，那个叫官方文件， 我跟你讲，那个没有必要的啊。好吧，那此时呢，我们在里面随便写程序啊，都无所谓，你想想都要写，写了多少吗？对吧？这又是一个 薄图软件与 photoshop 间的连接啊，很简单，而且不会断啊，当然了，你步骤一定要，对啊。 ok， 感谢大家。

简单的说一下，发个特 weio 这块软件的应用，打开 这个温暖和教程，需要联网才能看到的。 这个都是英文版的，没有想转成中文的话，只能翻译，通过翻译软件 来进行去阅读学习。 这个是教程。 ab 赛德啊，西门子，我们西门子用的会多一点。 西门子字次仿真软件 连接这个博，图为十四，十三，十五为十六，都是支持的，只需要下载一个模板文件 就可以连接了，这我们就不多说了，我看到里面打开软件本身提供了很多场景， 这个场景是自动仓库的一个场景， 当我们需要查看某个部件的时候，左键双击滚轮进行放大，就可以看到这个位置的细节。 按住右键不放，按住右键不放进行拖动，可以进行一个角度的一个变换。 这个是传感器和自行器件的一个开关，我用鼠标放上去就显示传感器还是自行器。 单机直行器在左上角可以进行强制，我只需要把运行打开， 这样我们每个部件的动作都可以进行 强制的去测试一遍，还有方便我们进行去编程。 那个场景还有一个是做 pid 控制的， pid 是一个净水跟出水阀，净水阀跟出水阀， 进水阀，液位剂出水阀出水流量可进行防针，进水阀进水， 出水吧，出水显示当前的流量，还有当前的液位高度。 还有很多场景，嗯，这个 xyz 山竹空子 类似于一个私服系统，那个删除控制 外头 位置显示 启动移动到位置， 我们点击文件驱动，选择一个，选择 s 七 plc sm， 他就会选择输入，左侧是输入 i 一点右侧是输出，你就可以根据输入输出点来进行编程仿真 这个配置，配置里面会有速速 的偏移量，现在都是零点零，我们可以偏移 有便宜二， 最开始是二点零二， 有很多功能，可以慢慢的去研究，我们就说这么多。

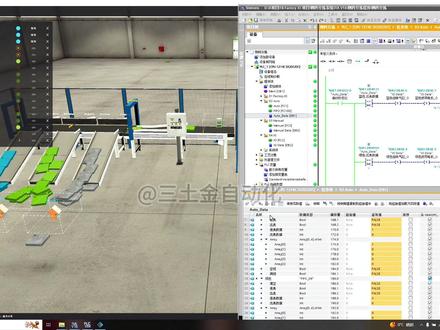

主包现在开始给大家演示一下 factory io 颜色分点场景的运行起来效果。首先打开仿真器， 好，仿真已经开了，我们到这个箱子跟前就可以看到下面这三个是三个吊舱的技术， 这个技术呢是刚才主播测试的时候产生的技术，我们可以按这个复位按钮给它清零。好，打到自动模式，按下绿色的启动按钮，设备开始运行了。 这个是三个吊舱的，中间是绿色，绿色跑到中间这来，左边蓝色，右边是金属，先运行一会，大家看一下效果去吧， 好，正常的分解是没有问题的。到箱子这边看，按下红色停止按钮，好，全部停止了 哦，按，再按一下绿色启动按钮，继续跟着之前的动作开始运销。 好程序没有问题。 这套系统呢是用了西门子一二零零系列 plc 并起的程序，主包没有用过实际的 plc， 用的是泊图的仿真器与 factory io 进行的通讯。 这套程序呢相对也比较简单，里面主要用到一个数据对账的功能， 想要了解程序的可以私信主播，主播免费发送大家，谢谢大家观看。

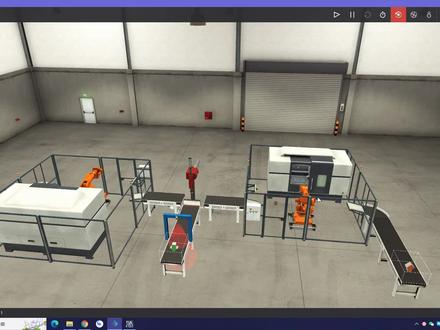

大家好啊，我是带你彩虹带你飞的西安大刘。呃接下来呢我想带大家做一个新的项目啊， 主要是用到了 factory l 里面的呃叫加工中心啊这样的一个东西，这也是应该是 factory l 里面呃 造价最高的一个设备了。但实际上他的使用呢是很简单的啊，我们这里面的设备实际操作他没有一个程序控制，他都是自动完成的， 我们所需要的做的东西就是从这块送进一个原材料，然后呢他的机械臂会自动的拿啊，探测到之后这块有个探测器啊，当这个传感器探测到之后呢他的机械臂会伸过来把我们的原材料呢放进去， 然后等待一段时间啊把这个东西再拿出来放到这边。我们呃这个项目要做的事情呢第一个啊是从这个位置随机产生两种颜色的原材料， 然后呢我们在这个位置设了一个视觉传感器啊，视觉传感器呢？我们应该是我应该是头一次使用这个东西啊 呃用世界传感器呢，我们会分辨出我们这个原材料的颜色，然后停啊，当这个原材料停在这里的时候呢，我们这个传送奶停止传送啊，呃也可以不停止传送，这块有个挡把把它停住了。呃要的就是当我们的 原材料呢刀闸这个位置的时候啊，我们的这个线位呢几乎比较反射，反射反射是 传感器啊，反射式传感器。呃他激活之后呢我们这块有一个取放机构啊，这块的一个取放机构他叫旋转式的取放机构啊 啊他呢会伸出我们的这个大臂，然后呢得到这道一个坐标，把我们的原材料的吸起来，并且根据我们前边视觉传感器传过来的一个颜色，根据颜色不同呢啊，他会， 呃把它放到左右两边啊，一边一个颜色啊，然后我们左右呢根据你送进来的东西就开始对他进行一个加工，加工出来呢，传送，传送到这个皮带这块，然后发射出去啊， 就这么一个非常简单的一个流程。呃这里呢？呃我想 啊，就是说对这个 facel 的一个使用方法啊，做一个介绍啊，也倒不是说做使用方法吧，有一个文档啊，在我们的安装包里面有这样的一个文档，是我们可以去读的关于这个软件的一个详细的使用 啊，在文，在安装，找到你的安装地址。呃在安装地址里面呢， 找到这是个目录。找到这个啊，道科 nt 道科没推审啊，应该是属于一个文档啊，这样的一个文加点开之后呢 继续啊，这个我也不知道是什么啊，当然你如果想找的话这个就可以啊， index 啊， index 啊 html 它是属于一个 啊，网页这里面呢，他就是我们整个 fattyl 的一个说明啊，后面也有其他的，实际上都一样啊，实际上都一样，只不过链接到具体到链接里面了，我们这块是一个总的文档。呃这块呢我们可以利用我们呃浏览器的一个 自带的一个翻译功能啊，把它进行一个中文转化，转化成中文啊，这块呢就是 呃一些失利啊，特别简单，特别直接。这块是开始的一些使用说明啊，这块呢手动进来之后呢， 呃他有一些场景啊，还有不见的一些说明啊，这块应该是我们最常使用的一些啊说明了啊，比如说，呃，用这个账啊，我们点开 之后系统还是给我们自动一个翻译，当然他的翻译呢实际上很不标准啊，很不标准，但是，呃不影响我们去理解他的用法这块，呃，他可以告诉你啊， 这个加工中心啊处他是生长盖子的，然后呢？是，呃， 然后怎么去用啊？他每一个值呢？代表什么东西 啊，以及他的一些啊，速度，一些参数类的东西他都有，所以说呢，用这个文档呢，可以帮助我们更好的去了解 ftl 里面所有不见得一个用法。 这个应该就比我们遇到的就是能找到所有的教育视频的都要讲了更详细啊， 只需要对着他呢自己去试验一把就可以了啊，再给大家看一把这个位置啊，安装包， factor， 然后他的根部录啊，然后呢？都可没内心都可没 doctorman teachen， 然后这个什么文件夹里面啊，有这个印带克斯啊， stml 啊，是这样的一个地方。呃好，本视频呢，就主要是想通过这个项目给的啊，给大家说一下这个帮助文档啊，或者要使用手册 啊，后面的视频呢，我们就开始真正的进入这个程序的一个编写阶段。

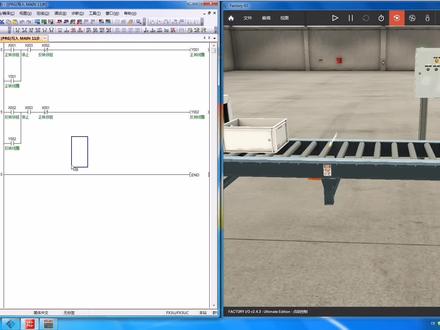

我们利用三菱 g x word two 和发克头 i o 进行连接，做一个正反转的控制，这提醒图的正转反转，我们利用滚筒输出线的正反转运行， 这滚筒输入线，右击配置，默认情况下是朝一个方向运行的 这个数字正反是支持正反转移型的，我们选择这一个，下面一个是模拟量的信号， 负是负到正是负，可以进行滚筒输入线的一个速度的调整和一个正反的运行。编码器的功能也是可以进行模拟仿真的。 那个操作按钮盒， 正转反转，停止正转直视，反转直视，停止直视，这个机械按钮我们就不用了。还有一个是反转的一个电极方向，正转的一个电极方向， 这个是可以进行修改名称的。要点击反转， 我们将这个指示灯的信号给他添加到程序里面， 三四五三个正的指示灯， 动感一个动感自己的 这款灯的时候，这个灯不亮， 你放真， 你需要将 mfopc 里面的变量再添加进去三个指示灯的变量，右击新建变量， 坏事， 我也是 点击运行， 喝冰了用粘贴上， 如果这个连接不上的话，可以将新建的这个通道删除，重新再新建一个。 你已经放了个 io is it 池洞里面， 我重新连接一个， 这个灰色的就不行，这应该可以了， 正转对反转停止， 正反停止，那就是点击的正转，点击的反转正转指示灯，反转指示灯，停止指示灯， 这边呢就对应上去了，点击运行， 咱家装的是红色灯， 那是停止状态， 正装按钮 翻转 停止， 在按的时候好像时间需要长一点， 还会有一点延时。

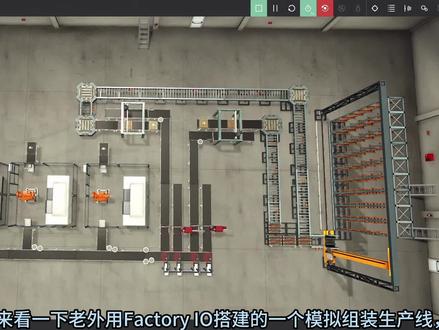

大家好，今天我们来看一下老外用 factoryl 搭建的一个模拟组装生产线，主要分为以下几个工位，一、机加工位。二、组装工位。三、打包工位。四、仓储工位。下面我们看一下各工位的具体硬件设备以及运行方式。 机加工区主要设置四台机床以及机械臂进行原料的加工，加工好的零件经过输送线输送到组装工位。进入组装工位前有四个视觉传感器对零件进行分拣到不同的位置。 组装好的零件分别进入两个打包工位进行打包，然后再经过管轮输送到仓储工位。 仓储工位负责将打包好的零件放入货架。 下面就看一下实际的模拟运行结果。 whoo 好了，实际运行结果就是这样的。我会在下面的课程中对这个虚拟生产线是如何编程的进行详细的讲解，我会将整条生产线进行分集成各个小模块独一讲解，最后进行组合。相信看完我的这一个系列视频，你将 plc 编程有一个全面的了解。这期视频就到这里了，下期我会讲解开始的机加工工位是如何编成的。点击关注不迷路，下期更精彩哦！

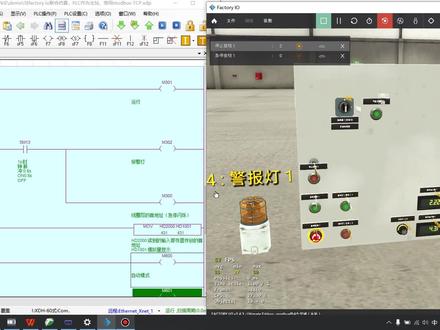

信捷票 c 通过 modbas tcp 连接这个 factory io 软件，仿真演示配置过程， 关闭急停，停止，闪烁可以启动，可以停止，就是这个起跑停，然后可以看一下， 这个呢，右边这个是作为一个 sever， 也就是服务器，服务器也就是重档， 这里相当于 plc 的输入，这里呢是输出，这里是相当于模拟量输入，这里呢相当于 plc 的 里面的低零低一。这种寄存器。 看一下配置， 它是作为服务器，它有一个 ip 地址，还有一个端口号，这两个是核心的参数。 然后对于主障这一边，也就是往 p l c 左边。首先呢应该先建立这个 s o 盘啊，这个指令呢可以配置的， 把它配置为客户端，也就是主账，这个呢是重装的 ip， 也就是它六点二十，这个是端口号，也就是它其他的都是一些辅助的参数。 s o 盘是建立连接，然后这四条呢是通信的读写程序，可以具体看一下。这个呢是计存器的写， 可以看到这个功能码有很多个可以选择。数据地址从哪里开始读写这个呢是读写的数量， k 八代表读写八个， 这是计算器，写，这个呢是写线圈，也就是这种开光量。这这这一部分， 这个呢是读读输入计算器，也就是读它模拟量采集的一个电电危机的，这个呢是 读输入离散量，也就是这一部分读十六个。然后可以看一下效果，现在呢这个旋钮是四百三十一，也就是它读到了 orga， 改变这个旋钮九六八，这里也变了，同样我能控制这个显示，比如说这里是写把二百二十二改成一百一十一 这边呢也跟着变了，关注和同学免费学习 plc 干货。

在我们下载好这个 factory io 泊图十七，还有这个西门子的这个 plc 仿真之后，在我们没有 plc 实实物的情况下，怎么利用这个泊图十七还有这个虚拟的 plc 去跟这个 factory io 联合仿真呢？先把这个几个软件安装好，安装好之后先把这个 factory io 设置成这个中文的状态， 进来是一个 welcome， 我 们点这个返回这有个文件 file， 点击进来之后，这里有个选项 options， 然后这里语言设置成这个简体中文， 嗯，这个时候会变成中文的样子。那我们这个薄图十七编写的程序怎么去跟这个 factory io 去连接呢？我们要用到一个这个 呃，注册 i o 的 一个一个一个模板，就是它连接这个薄图这个薄图的模板，薄图通过这个这个工程文件去连接这个注册 i o， 这个文件是十五的版本，我们这个是十七的，那么我们就要把它拖进这个薄图里面 啊，加载它提示我们要不要升级成这个十七的这个版本，点升级 等一下啊，剩余加载的比较慢。 好，可以了，这样我们这个工程模块就导进去了，这时候我们点这个项目视图这里， 我们会看到我们这个工程已经添加进来了这 cpu 的 型号在这里， 那我们可以改这个 cpu 的 型号，但我觉得没有必要改 plc 的 型号。这个时候我们要设置一下 这个，这个是这个项目项目设置，点右键，点右键属性这里，再点保护这里，这个地方一定要勾上，要不然它连不了， 就这个地方啊，点右键属性，点保护，勾选确定。还有我们要设置一下这个，看一下， 设置一下这个仪态网地址， 另外还要在这个防护与安全这里点这个连接的机制，这个地方也要勾选允许它远程的这个通线，确定 好我们程序在哪里，程序在这个地方，程序快 man， 我们要把它改成这个梯形图，切换这个编程语言。 led 好， 拿下来一点，这时候我们可以写一些代码，比如说启动停止之类的，启动按钮，停止按钮，再来一个输出， 再来一个自锁和这个并连改一下，启动 i 零点零，启动啊，关闭，关闭 i 零点一吧，输出，输出是 q 零点零 啊，输出的这个敞开线圈一样的 q 零点零，这就是一个启动停止，呃，自锁的一个程序， 我们这时候把它给翻译一下，翻译之后下载的设备吧。 哦，我还没启动这个模拟模拟仿真啊，启动仿真，启动仿真， 点这个运行，运行，点这个 run， 呃，点这里。 好，这是全部打勾啊，啊，装载 完成，哎，如果你装载不装载不了的话，可能是设置的问题，在这个属性这里， 这个安全与防护这里啊，如果你加载不了，你要你要改一下这个安全防护这里，就在这个，呃， plc 的 这里点属性，然后呢点一个那个安全防护与安全这里， 我们这个地方要完全访问权限，还有啊，这允许远程的要打勾。 好，这个时候我们把它下载的设备点这里装载完成。好，这个时候启动 cpu， 就 说这个已经模拟了，进入这个模拟 plc 这里， 然后我们这个 factory i o 的 话要配置一下。怎么配置呢？配置的话我们随便打开一个场景吧，在文件里打开 场景这个场景吧，然后呢我们点右下角这里， 然后选择这个下拉框，下拉框最后一个这个 s 七 plc， s i m 这个地方啊，选这里，然后点点这里，配置 这里要选择 s 七幺二零零的啊，返回，你看能不能连接啊？ 那它可以连接上我，这些东西都不要了，我们要自己做一些吧，比如说这个电机，这个电机啊，点中它，我们改一下， 点击再来两个启动啊，启动按钮 放那里，放这里吧，你看这个它是它这个启动按钮是不对的，它是背向我们的，所以我们要把它翻转一下，点右键， 好，可以了，这个是才是正正确的面， 你看啊，点鼠标右键可以拖动这个场景，点这个滚轮的，呃，可以缩放鼠标右键按住可以转动它， 我们改一下这个按钮按钮的名字，选中这里不是上面那个，上面那个是灯，下面这个才是按钮啊，我们改运行， 再来个关闭吧，关闭的话点击右键复制 好，我们这时候点右键改一下颜色，黑色，再选择它这个地地方关闭。 嗯，启动，关闭，启动关闭啊，简单的。然后呢，这个时候我们点右下角这里这个地方， 把它的这个输出输出一个输出，两个输入运行，把它拖上去关闭， 然后呢我们返回点这个，这里这个三角形这里运行，关闭，运行，关闭，这就是我们这个程序。 我们这长驱车，这个是呃，常开的一个按钮，按下去之后通电，通电之后通过这个长臂的这个开关 输出，输出，就让这个电机去运行这个输出线圈得电之后，它的常开的这个 这个触点，这个线圈，对吧？常开的这个地方他就会变成常闭的，其实这个时候你这个开关按 钮按下去，弹起来之后，这里又断开了，对吧？这里断开了，但是刚才他得电了，他这个输出得电了，那他的常开他这个时候是闭合的，所电充这，这个时候他的电就会通过这个地方 绕过去直接过来了，这就这个就叫自锁一个简单的这个模拟啊，要 首先要安装这个薄图，还有这个东西模拟这个 plc 的， 还有这个仿真工厂是这么连接的， 通常我们在这个这个地方输入这个西门子 无实物 plc 模拟仿真软件薄涂 factory i o。 回车啊，这个时候我们就看到这个软件了。

那么我们 fox 又安装好了以后，我们来看一下怎么样来使用这个软件啊？我们怎么样来使用这个软件？ 那么我们怎么使用软件来？首先第一个点击我们这里的文件啊，点击我们这个位置的文件，看到没有？呃，文件，然后找到我们的什么呢？打开 啊，点击文件，打开看到没有？大家一起跟着一起操作啊，点开我们的文件，打开场景里面，找到第， 找到第五个场景，你不要，你有同学干什么呢？哎呀，把个屏幕搞那么搞那么一丁点，哎，就在这里面看啊，把东西给我搞大一点，我搞像小孩子过家家一样，搞那么一丢丢。把它全屏显示啊，全屏显示好啊，找到第五个场景看到没有？第五个场景啊？它就是这样一个，那么我们这个东西怎么用的啊？ 这个玩意跟我们玩游戏机是一样的啊。 a、 s、 d、 w， 这是我们的四向键啊，这四个字母看到没有？ a s、 d w， 这是我们的四向键。鼠标右键是三百六十度干什么呢？旋转鼠标滑轮是放大缩小 鼠标的滑轮是放大缩小。左键，不要动，不要轻易的动左键。没有没有不要轻易的点左键啊，一般我们都不点左键的，要么就是什么呢？要么就是放大，要么就是缩小，对不对？要么就是改变什么呢？是不是改变我们这个位置啊？是不是改变我们这个位置啊？ 看到没有？我们这几个键怎么用？一定要知道啊， a w、 s d 对 不对？ a w s d， 这个是我们的上下左右。鼠标右键是什么呢？三百六十度干什么呢？旋转啊，三百六十度旋转。鼠标滑轮是一个什么呢？是一个放大缩小啊。鼠标的滑轮 是一个什么呢？放大缩小啊。好，我们这里有个栏，这个围栏，先把这个围栏删掉啊，用鼠标左键选中这个围栏。按什么呢？按那个 delete 键啊，我们电脑上面是不是有这样一个键？ d、 e、 l 是 不是？是不是有这个键？对啊，选中这个围栏，按 delete 键，是不是把围栏干什么呢？删掉啊，等下，免得绊着我们啊，妨碍我们呢。 找到没有？看到没有，哎，我们一一般的话，我们把这个按照一个什么呢？四十五度的角度啊，像这样展示出来，这样我们看的就干什么呢？更全面一些啊，这样我们就看的更全面一些。哎，这样的话我们就看到了这个画面就干什么呢？更全面。哎，这样我们看到了画面就更全面了啊。 先跟我这样演示一遍，弄到啊，弄到这个效果啊，上下左右， a、 s、 w、 d， 这是上下左右。什么叫右键？是我们的什么呢？滑轮，对，什么叫右键？是调位置，滑轮是干什么呢？放大缩小啊，滑轮的话是我们的一个放大缩小 搅拌这个，那么我们做这个做完了以后我们要注意看到啊，要点击，每次做修改后一定要点击，这里有一个什么呢？文件 是不是有个保存啊？因为你用另存为跟保存是一样的，你点哪一个都是一样的啊。那么我们点击什么呢？保存啊，这里是不是有个保存啊？文件这个位置是不是有个保存？保存的话这个是英文啊，英文我们把它翻译成中文，这个是我们的什么呢？哎，我们的一个上盖下盖组装。哎呀，这是上下盖。 呃，走桩。是不是你把它翻译，把它写成什么呢？写成我们的英文啊？然后点击什么呢？保存就可以了啊？然后你点击保存这个项目的名字叫上下盖儿走桩啊。

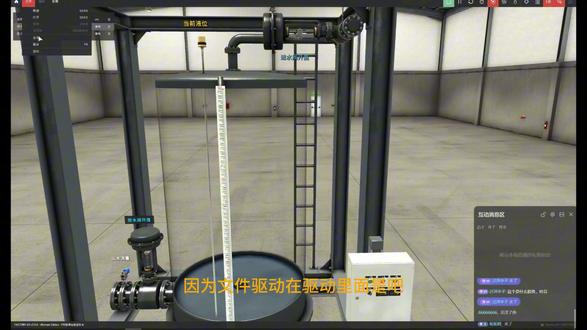

驱动在驱动里面是吧？选择幺二零零，幺零啊，当然我直接发给你的 file drive 文件，我是配置好的，这里面幺二零零和或者幺五零零这样一个驱动， 如果你发现你这里是灰色的，说明什么？说明你没有破解成功啊。然后这个地方我们在配置， 配置，这个地方 s 七幺二零零，看这个布尔输入偏移，从十开始偏移，不要从零。为什么呢？ 因为它会跟你的泵体打架的。你们有没有看到 plc 泵体上有输入点了，那你不能用它泵体上的输入点，它是一个，你就从十开始用，你从十点零开始用，不要用它泵体上，比如说用 i 零点一， i 零点二啊，那不行的， 因为它是仿真的，你就不能用泵体上的 i 点，你要用远一点啊，你就像这里 qd 啊， id id 一 千， id 一 百， id 幺零四， 当前液位出水流量给定液位啊，放水阀开度，进水阀开度三个灯，这是一些按钮， 不是一共一共几个模拟量输入啊，这个设备上对于 plc 来讲的话，几个输入 一个，对吧？是不是当前页位啊？当前页位，我要检测它的当前页位是不是用的 plc 的 模拟量输入，几路输出 两路吧。哇，我要控制放水阀的开度和净水阀的开度，一路模拟量输入，两路输出 i o 点位 go， 是 不是？这个项目其实可以用幺二幺五 幺二幺四行不行？幺二幺四的话他好像没有输出，对不对？幺二幺四上面没有模，自带的没有，你要加模块。那用幺二幺五，幺二幺五，上面有两路输入，两路输出 直接一个本体就可以可以搞定，但还要注意的是本体上的输入输出是不是他的电流和电压信号给你规定死了， 你不能调节，那万一你这进水阀和出水阀它是电流型的，那你的泵体本身只是是电压型的，那就也不能用，对不对啊？所以这个时候我们模拟的模块。

大家好啊，我是张老师，今天给大家分享的是薄图与 factorio 联合仿真实验。先看效果，按下启动按钮，传送带开始运输货物到达最右边，传感器传送带停下，货物停下，接下来进行实操讲解。首先打开 factorio， 找到场景。好，我们找到最简单的场景， from a to b。 好， 文件我们先保存好，这是第一个场景，我们把前面添加上你的姓名保存，然后点文件驱动， 这里我们选择 s 七零幺二零零和幺五零零，这里它已经自动关联上了输入点和输出点，输入点有两个，一个 f i o running， 一个是传感器，输出点就一个传送带点配置 p l c 就 选择 s 七杠幺五零零。好，主机地址呢是幺九二点幺六八点零点一，网络适配器一定选择西门子 p l c sim watcher isnite adapter， 也就是虚拟的以太网适配器。好，既然这里选择了用这个虚拟以太网适配器进行通讯，那么就需要设置一下 本机电脑当中的这一个适配器网络高级网络设置，找到这一个虚拟以太网适配器，编辑 找到 tcp i p v 四使用以下的 ip 地址， ip 地址幺九二点幺六八点零，一定是点零，网段后面随便，只要不是一就行，因为一是 plc 的， 然后置网掩码确定，确定 好 plc 的 就是幺九二点幺六八点零点一缩写，接下来开启 plc sim enterprise 的 v 八点零， 这里在线访问，我们选择 tcp ip single adapt， 也就是单式配器启动仿真的 plc 案例。案例名称，那现在是十二月十八号，那么就十二月十八， ip 地址就是幺九二点幺六八点零点一，启动了这一个仿真的 plc 默认网关，不管 p l c 家族，就是在七杠幺五零零，然后起用，可以看到已经起用了十二月十八的这一个 p l c ip 地址呢，就是幺九二点幺六八点零点一，接下来我们就可以进入博图 vr 一 进行编程， 打开博图 vr 一， 好，创建新项目，项目名称改为你的姓名表示 a two b， 创建， 然后我们来主材设备添加新设备。好，控制器，我们加一个幺五零零的 plc cpu， 那 就幺五幺幺杠一 p n。 好， 我们选择最后一个 a l 零三。 好，这里不保护，下一步，双向通讯，下一步，禁用访问控制不要用户名和密码。好，下一步， 下一步，下一步，下一步，下一步，下一步完成。首先我们添加一些变量，来到 p l c 变量，好，我们先添加一个新的变量表，变量表名称改为 f i o。 好， 打开 f i o。 好，这里我们直接导入即可。好，先从 factio 当中进行导出，返回，右下角有一个导出按钮，打开文件夹。 好，这就是我们刚刚导出的变量表，它在文档 factio 里面，那我们来到比特币一， 好，直接导入点那个导入符号三个点，我们找到文档，找到 fetch i o。 好， 这是刚刚导出的，先按修改字进行排序，第一个就是 from a to b， 打开确定， 确定，可以看到已经导入进来了。好，接下来进行编程，来到程序块，主程序 好，编程呢，比较简单，当我按一下 f l running 这个按钮，传送带 control 电开始动作， 好，当它到达最右边这个传感器三色的时候断开，这一点，外部的三色传感器接的是长 b 点，也就是说没有货物通过的时候，这里是有电的，有电我们内部就要用常开点，所以一个常开点，当我按一下这个按钮的时候， 传送带 conveyor 啊开始动作，那什么时候断开？到达最后一段传感器，注意它外部接的是常闭点，你内部就要用常开点好，没有到达这里的时候，它有电有电，内部的常开点就会闭合，所以这里是接通的。传送带一直动作好，接下来关联变量选中 f i o， 当我按一下 f i o running 好， conveyor 得电一直传送， 那当他到达这个传感器的时候，敞开点会断开好，下载之前我们需要先做一些设置，选中项目右键属性 保护，勾选，勾选确定要支持快编辑过程中进行仿真，并且呢要支持 s c 杠幺五零零的 plc 快。 确定好，然后选中 plc 右键属性， 这里允许来自远程对象的 put get 通信访问，一定要勾选确定好，远程对象就是 factio， 如果没有勾选，肯定连接不上。好确定。然后我们直接下载程序，因为我们外部的 v 八点零软件已经启动了一个仿真的 plc， 所以 可以直接下载到设备。 p g pc 接口一定选择虚拟以太网设备器啊。 watch isnite adapt 看已经找到了八点零软件起用的那个仿真 plc。 幺九二点幺六，八点零点一好加载，连接 好，装载启动模块完成，这样就下载完成了，然后运行仿真监控， 仿真 plc 程序已经下载进去了，接下来和 factory 进行连接，点文件驱动好，我们点连接好，可以看到已经连接成功。绿色对号， 按一下运行按钮，传送带开始传送，到达最右边的传感器，停掉传送带。点个赞关个注，下回听。干货不迷路。同学们，我们下期见。

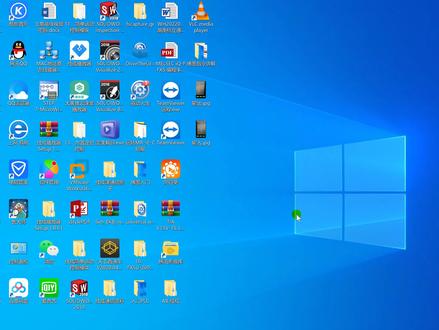

各位朋友大家好，有很多的初学者经常说自己没有做过项目， 对做项目这一套流程他不熟悉，然后也没有机会，人家也不会给他机会去做这个项目，因为你没做过，做一些实际的项目，他都是都是有那个经济投入的动者，几次犯 认知上百万，人家也不会给你去冒这个险。但是我们有这个三块钱 io 这个 软件，其实他这个软件是做教学用的，就是这个软件啊，是他里面的一些个场景呢，就可以去是类似于像做项目， 我们如果是把每一个场景去弄会，就相当于你做过了一个一个的项目，当然不完全一样，但是你如果做过以后，至少百分之八九十啊，他都是那么一回事。那么我现在就是想着呢，就以做项目的形式来把这些场景来做一做， 做一做的话就相当于我们就是在实际做项目一样的 啊，这个我们打开这个反转屏还有这个软件呢，就是这样的一个软件呢，他这里就是比如说我们打开以后啊，就是我现在就打开这个做皮带邦运的这样一个场景， 这样的一个场景，这样的一个场景打开了我们就说相当于是一个皮带皮带帮运项目一样的，我们先把这个流量都打开，打开 完了以后呢，我们先做一个项目，首先就是要分析我们的需求是什么，那么我们这样子涂上这样来看的话，就是就是类似于像这样的把这样一个地方，比如说来一个物料， 当然他这个是一个模拟的无聊，有可能我们是别的皮带出生过来的，也有可能是从哪里有个机器人这样子抓进来的，抓来以后他就是要通过这样的一个方式，比如说到这个位置 啊，他这个是季节放到这里，有可能在别的地方，他有可能就是一个一个需要转运的的一个流程嘛，他是这样子从这个地方拿这个地方慢慢的放一个物质过来过来流到这里，然后用这一个机械臂啊下来抓起来，再上来再移过来移到这边，再放下来放到这里， 然后就流出去流到那边，这边有一个人就向他搬运，搬走，就是这样一个搬运项目，我们就以这样的一个流程来讲一讲。那么首先呢， 既然是这样的一个东西，那么我们一般是怎么样呢？首先第一条我们是去分析他的需求，需求，然后我们是由哪一些东西去 咨询件，就我们说的就是票税的 io 里面的输出，就是我们有哪些资源，或者说我们自己设计的哪些东西， 就能够完成这样一个方面的流程。那么我们在这里看一下，他这里就有一个输出的点，他都给你弄好了，这些都是英文的，英文的话我在这里给他翻译了一下，翻译了一下这个输出啊， 打开一下，你把它放大一点，就是类似于这样，上面是个计数器、发热器入口输送器，出口输送器夺取他这个就应该不是夺取，应该就是把那个物料给抓取一样的 抓取，然后这个移动的 x 轴，就是刚才我们看到那个轴啊， x 轴的移动啊，这一组就往那个 那个移动机械臂往下遮住，搬运工就是把那个东西写在哈下面去搬走，这就是几个指示灯了。那么我们再对一下， 那就是什么意思呢？这个就是寄宿器，我们先就是寄了你放了多少个东西吗？一直在这里寄，先不管这个就是他们说的那个发热器，就是把那个东西啊，就是我们说发热器就是呃， 送东西过来，他是一个模拟送东西过来，他这样的意思，然后这边的话就是一个进入一个皮带，进入皮带是哪一个东西呢？进入皮带就是这个 就是这个皮带，这一个皮带来这一个皮带，然后这边的话我看一下， 然后这边是个输出皮带，这就是输出的皮带。输出皮带是哪一条呢？输出皮带就是这边这一条，这一条是把东西往这边输过去的。 我们先看输输出输入后面就是是一些辅助的，比如说你这个东西关键到位了，有没有到位啊？或者是你启动的这个开关按钮啊这些东西。嗯，这边的话好，弄完了以后其实就满足输球了。然后这里有一个搬运工，搬运工是在哪？ 关公我跟你说一下，关公在这里，我们把这个东西弄到，就是这个物料，他会流流流流到这里，这个红色的东西他有，就是模拟啊， 把它拉过来一点，他等于是模拟这个地方有个物料放到这里来以后，你自行一下给一个扣点，就相当于一个人或者是应积极闭眼。我们也可以这样说，他这里就是用了一个扣点，就把它 一个点嘛，有奥特点嘛？有输出点就认为他是把东西清清空了，他是个这样的意思，那么现在我们就用人来干，我们先啊，我也不做程序， 你先这样子，先模拟一下他这个动作，我们来看一下这个，打开视图这里，把所有的标签添加了进来，把这些强制点再给他关掉。 how 啊？我们在这里模拟一下，来看一下，看一下这个效果是什么？这个模拟一下，我们首先是模拟一下这个物料，放一个东西，放一个东西，我们不是在这里说了一下吗？哎，把它先先空放一个东西， 我们在这里找一下啊，放一个东西的那个在哪里啊？发热机 看一下石洞，这是哪一个地方？这里面放东 我们试一下啊，应该就是这个放一个东西试一下，放一个东西来， 放点东西出来了哈，摸你一下，然后我们再把这个把它关掉。已经放了一个东西吗？就相当我们给一个扣点输出一下，他会放一个东西进来，然后我们把输入的这个皮带给他开起来，这是输入的一个皮带，皮带就是他的。 好，他又在这里流动了啊，流动到这里，我们先这样子，用手工去模拟出这个动作，然后我们到时候去编程实现，在 ps 里面去编程实现。那我们在这里可以看一看啊，这里有个关店了，这里有个关店，关店 到了以后他会灭一下，动一下，他在这里经过这个地方的，他会有一个 点会闪动的 啊，够了够了，先不管了，过来以后我们到这里先把它关掉啊，快要到这个物料到这个机器台子的时候，我们现在关掉，然后好把它抓起来啊，好，我们先把它关掉， 关掉，然后我们把这个追逐下来，追逐下来就是目，这个追逐啊，你看下来下来了， 他这里有两个，这个可能是一个高速快速什么？我刚才我试了一下，也没有搞的太明白， 那这边我给他弄一下啊，把它。好，他相当于现在已经抓起来了，然后再把这一组放上去，他就把这个 五点抓上了，好，哦，没有，没抓起来，刚才那个没抓起，再来 下来，然后我们有一个抓起来， crab 抓起，我们把它抓住，抓住了，现在是抓住这个东西了， 抓到这个东西了，然后我们再把这组上来，好物料就抓起来了，抓到，其实抓到一半的时候，我们就这个 x 组就可以动，让他伸过来。好，这组就伸过来了， 伸过来，然后再把这个接触放下来，到时候我们做这个流程，编程的流程其实也就是这样。 好，把它放下来，把抓去，放开，把这个抓去就放开。好，放开了，然后这组再上去，这组 上去，然后再把一个手就收回去。这个应该，本来应该是，应该是伸到某一个位置，好，他回去了，然后我们把这个皮带往这边运 这个皮带，这就是输送带的意思啊，在下面呢，输送带，这个，这个就是离开这个书，我们把它过去。好，就相当于往往那边送皮带往那边送了，你看 送到这个位置的时候，他会自己留到这个地方堆在这里，我们然后用一个啊搬运工，就是人模拟一点，他就相当这个料就自动清掉了，你不点，他就这个料一直会堆在这个地方。 这小节我就想把这个流程线过一遍，过一遍，下面我就去编程，我带着大家一步一步的来编，把我推存的一个最， 我认为啊是编程思想最先进的，我有有时候把它比喻成 不要随编程的九阴真经就是不修法编程经验法其实也可以的，但是经验法 不利于就是不利，就是你可能要很多的很丰富的一个工作经验才能够把这些程序编好。但是如果是用那个他自己滑下去了啊，你看这个物料就这样滑下去了，但是他 普通的如果没工作经验的那种的话，就会比较那个一点，比较难一点， 但是如果是用不虚化编程的话，他是掌握了这个方法，就是所有的那种有不虚的逻辑啊， 就像你掌握九阴真经的一样，他一点都没有难度，我先把他这个再关掉啊，这个皮带给他关掉，他挺形象的，一关掉他声音就没有了啊。然后我们看这一个一个一个物件啊，我们把它放大 放大再拉一下，放大再拉一下，好，我就是让大家来看一下这个搬运工，这就是搬运工的意思， 这个搬运工我们把它质疑他这个物料马上就清掉了啊，他自己就清掉了，这个先把这一小节先讲到这里啊，谢谢大家。

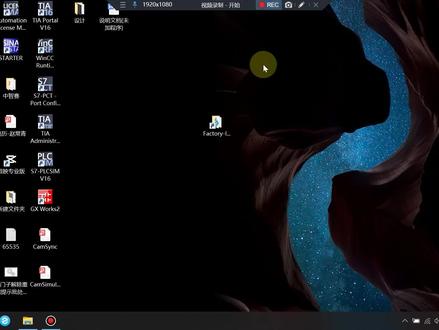

大家好，今天给大家介绍一下最新版的 factory i o 二点五点零版本的安装破解方法，然后以及它的一个更新内容的一个介绍。 首先我们打开这个文件，这相关文件我都会在视频简介里面有下载链接，都会把它更新出去，双击运行， 在这里默认可以选择安装的这个语言，简体中文就可以，然后下一步是选择他的安装位置，接受这些协议 位置的话，一般把它改成除 c 盘以外的其他盘就可以，然后接着就进行二 安装， 当然这里有个 redmi 文件，里面有详细的一个操作步骤，也可以看里面的文件进行操作。我们先把原来的安装包安装好，然后后面的话需要激活的时候，我们再去操作这个 correct， 现在就已经把软件安装好了，现在我们选中桌面的快捷方式，如果没有桌面快捷方式，可以点击 windows， 然后找他的一个这样一个文件，然后去打开文件所在的位置， 如果是 win 七的话，操作也是类似的，打开文件所在位置，桌面直接右键也是可以的， 桌面直接右键打开它的所在位置也是可以的。找到之后需要把先把这个文件复制过来，替换掉原来的这个应用程序， 接着再把另一个 d l l 文件给拷过去， 这个文件拷贝是放在这里 factorl date， 然后 manage 的这里，然后直接粘贴替换这个文件， 这里替换的话是需要以管理员身份运行的，然后这里替换完成之后就算破解成功了，然后我们双击运行， 这个界面大小是可以调节的，在这里一开始的时候很多进去之后是这样一个界面，下面会有提示更新这些东西，直接不用管，我们点这个返回，如果不想让他下一次再打开进入 这个界面，可以把这个地方取消勾选这里没有取，没有勾选的情况下，以后打开就不会再进入这个界面。 我们点击文件，然后点击选项，这里点许可，就可以看到他的整个许可，然后他的许可显示的是这样一个状态，截止日期这里是空白的，这就是表示他已经成功激活，可以无限期的一个使用，不然的话是只能试用三十天的。 然后我们点击驱动破解成，有没有破解成功，主要是看到驱动这里能不能点，如果是灰色的点不了，那就是没有破解成功，如果是可以选择的，那就破解成功了，这下面各个驱动都是可以选的话，就说明他现在是一个破解成功的状态，那么 现在就可以开始使用了。如果说打开之后他整个软件这里全部都是英文的话，可以点击，可以先给他改成英文，给大家示范一下， 全新文就点击 fail 倒数第三个 options， 进去之后第一个，然后选择 language， 找到中文简体选择，然后这样就恢复到中文了。 打开了这些默认场景里面的这些东西，这里面全部这些传感器默认全是 英文的，如果自己需要修改成一个自己方便理解的一个名字，先双击这些标签，如果没有标签就把这两个打开，他们是传感器标签和驱动器标签，这两个打开之后就可以看到这些标签，双击 就可以到左上角把这个标签添加到导航栏，然后双击就可以删掉这些名字，然后任意给他取一个自己习惯的中文名字或者其他的一些代码都可以，这样就可以把这样一个名字完成这样修改。如果说我们需要 配置它的一个 cpu， cpu 类型的话是在配置这里可以修改，如果直接选择一千二一千五这个类型，也是需需要在这里进行修改的， 然后在这里的话把这些传感器往左拉，就把这些给取消掉了。左边需要的传感器是自己需要的，就可以拖过来，拖到对应的这个点位上面，就可以把固定的传感器，然后和对应的地址相联联系。这些有感叹号的 就是表示是一个一直强制的一个状态，如果我们不小心把一些悲凉强制的或者手动操作的时候把他们给强制了，没有恢复，那么他就会呈现这样一个感叹号的一个提醒。 如果我们需要让它有更多的这样一个点数，就点配置在下面可以更改它的点数，把点数更更改之后，它就会有更多的这样一个 i o 点数，下面我们就可以调节它更多的这样一个位置。 下面的这个双字输入，双字输出也是一样的双字类型，可以是一个 e word， 也可以是一个 word， 取决于我们需要的数据是十六位还是三十二位，取决于他这个数据的长度和精度，然后还有这个拼音量。假如说我现在接的是一个十五 plc， 那么他前面可能按 零点零到 i 二点零之间可能有很多借口，他都已经接了些实物的一些东西，我不希望我现在仿真的东西和前面重读，那么我就可以让这个偏移增加一点， 我可以随便修改个数值，然后修改完之后他这边的片役，呃，是从 i 四点零开始的，然后 i 四点零之前呢就不会产有一些冲突，即使他接了一些食物的一些东西，这样的话就更方便于我们的这样后续的一个操作 输出，一样也是可以修改它的一个偏移的，包括我们这个双字输入和双字输出，这些都是可以修改的， 当然我们也可以给他恢复成默认的这样一个状态。这个二点五点零最大的一个特点就是把之前二点四点三的一些很 很多软件上的一些小问题给修复了，它并没有更新太多的一个功能。在这里我们可以看到在 p l c c m 里面，它是除了 四四点三里面那个一千二，一千五和三百之外，他会更新那一个 prc cmar ones 的一个支持。当我们用 prccr ones 的时候，我们可以选择第三个，而不是像以前一样选择一千五系列，把它当成一个食物 prc 去做，这样的话他的一个兼容性会更好一点。 在这里我们可以看一下这些传感器和各个原件，他是几乎是没有增加什么的。如果我想知道不同版本他具体更更新了哪些内容，我们可以点击这个 左上角的这个房子就是他的 home， 点过来之后会看到他的手册部件入门，这些的话网址都是可以点开的。

嗨，大家好，咱们在做一些项目的时候哈，有可能因为这个没有实物的 plc 啊，也有可能会因为这个现场的一些条件不具备啊，没有办法去调试，那么出于这种状况啊，咱们可以利用，比如说 a b 的 plc 的仿真软件，那么也可以去 利用一些第三方的软件去搭建一个三 d 的实物的场景，那么来跟仿真进行一个连接。那么今天呢给大家介绍一个啊，也是一个老款的软件了，一个 factory io 这么一个啊，虚拟的三 d 仿真这个实景软件。那么 今天呢，就是咱们来讲一下，如何利用咱们这个 a b 的 p l c 来进行一个啊，相互之间的通讯连接，以及一个场景的一个控制。那么首先咱们先了解一下这个 factor l 这么一个三 产地的这个场景的一些应用啊，那么这边呢我做了一些简单的介绍，那么超过二十种预设的工业场景，那么比如说一些输送带啊，分拣的一些场景，以及一些智能的仓库啊，这个场景也是非常多啊，可以自己自由的去创建， 那么这里面呢也是包含了很多的工业的部件，比如说一些这个啊，按钮呀，控制呀，包括一些电机传动呀啊这些提升呀等等啊，还是非常多的啊，啊，还具有这个数字量跟模拟量啊，这种配置 啊，也是非常方便。那么自己去搭建一个场景，比如说这些接近开关，一个配电箱上面的一些按钮，一些这个数值的显示等等，那么咱们都可以自己去创建，这边呢是一个 l 利用这个 模拟量来控制，那么这个 io 驱动呢？他这个啊 factory io 支持的还是比较多的啊，比如说咱们这个自己的 ab 的这个 plc， 包括西门子的啊，幺二零零的，还有这种摩托巴斯的这种通讯啊，他都是支持的，可以去 既连接这个实物，那么也可以跟咱们的这个仿真软件所建立一个连接啊，也是非常方便。这种搭建一些故障场景，然后咱们来进行一个啊排固的一些这个测试等等。 好，那么说到这么多呢，咱们来开始建立一个简单的项目啊，建立一个简单的项目，这边呢也是在虚拟机里完成，嗯，这边呢我已经安装好了这么一个 factory io 这么一个软件，那么首先咱们先打开这个软件，那么打开 之后呢，咱们可以看到这边呢有很多的一些介绍的文档手册，以及这个一些教程等等啊，也是非常多的。那么这边有新建打开有一些场景等等，那么这些场景呢是 内置的，也就是说咱们可以去直接调用这些场景，比如说一个啊传送装置，一个输送装置，对吧？咱们可以去调用这些场景来 去实际的去关联这些，比如说这个是电机啊，这个光电开关等等，那么还是有很多种的啊，比如说这个水罐啊，咱们可以利用它来控制演示一种什么呢？ pid， 对吧？ pid 可以利用它来控制， 还有很多很多的场景，咱们可以去自己去安装一个这么一个软件，来实际的去建立一个模型，咱们来实际控 指一下，是吧？那么新建呢，咱们就可以自己根据自己的需要，然后去比如说去添加一些部件了，比如说直接啊，传送装置，输送装置等等啊，很多很多， 那这边呢还有一些物体，是吧箱子呀之类的啊，比如说分拣等等，那么这下面呢还有一些按钮，那么也就是说可以在这个空的配电箱上去布置这些按钮的一个位置啊，来达到一个控制实际的这个物体的一个目的 啊，这就是一个场景的一些创建。好，那么接下来呢，我用一个简单的小例子来测试一下他们之间相互的一个通讯，以及咱们程序啊时机去控制，比如说一个这种的啊滚刀呀等等，好，那么咱们 重新来新建一个场景，那么咱们就用一个滚刀吧，就用一个滚刀吧，那么现在这个滚刀呢？是 停止状态，对吧？停止状态，那么在这个视图里面呢，有可以去点击添加所有的标签至任务栏，比如说他现在这个啊滚刀的一个点位，然后咱们点击这个上面的运行呢，咱们可以再这样去去强制他 弄强制之后，咱们可以看到这个滚道实际是在啊运动中了，对吧？运动中了，那么咱们再停止，是吧？他就停止了。好，那么现在呢，咱们来利用 ab 的 psc 的仿真来控制这个滚道来试一下， 好，这个先最小化。那么咱们用到的仿真软件呢？是这个啊，一个 a b 的新款的啊 a 口， 然后呢这边是有一个仿真的控制器了，已经是在打开的状态了，咱们来看一下它 ip 地址，幺九二点幺六八点一点幺零幺哈，咱们最小化。那么通讯呢？还是 i s links 这么一个通讯软件 好，那么现在呢，可以是可以看到这个仿真的控制器，已经是啊搜频到了，然后呢咱们再打开编程软件好，这边呢是打开了一个空的，咱们这个啊编程， 那么在这个是做这个程序之前呢，咱们先回到这个 factoryl 啊，看一下这个里面的一些点位的设置， 那么这一步呢就相对来说比较重要了，就是说咱们这个 factoryl 啊，如何来实现与咱们这个啊仿真的一个连接，那么在这个文件里面有一个驱动，那么在 这个驱动里面呢，现在是五，咱们点击这个下拉菜单，然后可以看到这边有 a b 的，像 logics 啊，五千啊， micro 八百， micro logics， s， c， s， l， c， 以及咱们这些摩托巴斯 t， c， p， 还有这种 o p， c 的 u， a， d， a， 以及西门子的这些 plc 啊，都是支持仿真，一个是跟实物仿真，一个是跟这个咱们这个啊仿真的控制技术啊，仿真的 plc 去来做这个通讯链接， 那么咱们现在用的是这个仿真的这个啊 p l c， 咱们在这边选择罗吉克斯五千，然后呢咱们点击一个配置，然后这边呢是啊幺零幺，然后啊这边也是幺零幺，那就对着了，然后呢波尔值， 因为咱们只需要一个输出，对吧？因为控制一个滚道，所以说咱们用一个输出点啊，剩下的都不用啊，都不用，都是零好，只用一个输出点，然后咱们点击自动连接，然后返回一下， 可以看到现在已经是一个对勾啊，绿色的对勾，是吧？就证明已经连接上了，咱们回到这边可以把它改成中文了，然后滚刀 啊滚道，对吧？可以改成中文，那么然后咱们再看一下驱动里面呢，把这个滚道连接到这个 变量上，也就是啊波尔智 alt 零，那么这个变量是死的变量，所以说呢，咱们这个啊，在这个啊编程里面创建一个变量， 然后它的是啊 b o l 杠 out 杠零，对吧？然后它是一个不尔之 好不而知。那么咱们现在把它下载到咱们的这个控制器里面下载， 因为现在是虽然通讯链接上了，但是咱们这个标签变量是没有关联上，所以说他这样有一个啊红色的感叹号。那么咱们现在 有一个错误啊，把这一段程序先删掉，然后咱们再重新再下载一下， 然后咱们切换到啊运行模式 啊，保存一下，好，这个时候咱们可以监控这个数值，对吧？咱们可以监控这个数值， 然后呢这边因为还是有感叹号，咱们先把它稍微断开一下啊，先把它断开一下，然后再断开连接，然后再连接好，现在已经是没有出现感叹号了，这边这个感叹号呢，是因为有一个，有一个强制啊， 那么这边呢我先保留，然后咱们打开这个程序，然后咱们把这个值强制为一，可以看一下滚刀的实际他动不动，好，咱们可以看到他没有动，但是呢这边是有一个 强制没有释放，咱们先把它释放一下，是吧？他也就已经动了，然后咱们把它切换为零，是吧？就已经停止了。那么相应呢，咱们可以在程序段里去做一段程序，然后当我点击一个启动的时候 啊，然后启动的时候咱们启动一个滚刀的零，好新建这个启动， 然后咱们上传到仿真里面。 好，那么咱们再观察一下这个滚刀的运行，然后我现在把这个点位啊，在这个听图上强制一下，然后切换一下， 是吧？现在滚刀就已经运行了，那么停止好没有问题， 那么这个仿真呢，就已经成功了，那么相应呢，咱们把这个停止下来，在这个滚道上你可以去添加更多的内容，比如说一些这个测高的一些这种设备，对吧？测高的一些设备，还有一些 这个啊，光电以及接近开关等等，那你都可以去网上加，那么根据你这个需要去布置自己的一个场景啊，我觉得还是非常好用的，实现一个这种实物的三 d 仿真啊，如果感兴趣的朋友呢，可以去下载一个， 真正的去来操作一下啊，毕竟不需要实物。那么 pr 四也是仿真，然后这些东西呢都是通过仿真来建立起来一个通讯建立起来，一个控制。 好，那么今天就简单的给大家讲一下这个软件，谢谢大家的观看，那有什么问题呢？可以在我的评论区留言给我私信都可以，非常感谢啊，希望大家能够点点关注。好，谢谢大家，咱们下期再见。

在没有任何 p o c 硬件的情况下，想练 fixio 就是 练程序，咱有没有办法？这个视频一定记得点赞收藏，咱们详细讲解。现在正在仿真，我们这个 fixio 连的是泊图 v 幺八两个都是仿真。我们打开自己的程序，首先呢在这个程序名称里面，我们右键 点属性，然后点击这个保护，这里我们要把这个支持仿真的这个这一块给它打，就是勾上，然后点击确定，然后是点击这个 o b 块 o b e， 右键切换它的扁唇语言，然后 l a d 就 好了，然后是到我们的这个 放这模板里面，把这个 fc 块给它复制粘贴到自己的这个程序里面，就是这个这一块是我从那个模板里面给它粘贴过来的，然后做完这一块以后呢，我们就直接就是点一下 p l c， 就 点击这个 气动仿真，我这边的话是已经添加过了啊，如果你们是没有的话，就直接从这边把这个幺 s 七幺二零零 就给他添加进来，然后点一下上面的这个就是 run 的 一个模式，然后这一块呢就是在薄图里面的一个操作，然后我们把这一块做完以后呢，我们就推到这个 l 工厂，点击文件，点击这个驱动，然后是在这一块我们要选的是下面的这个 西门子 s 七，这个它的意思就是仿真我必须是有它的前提下我们才能配置，然后到这边的配置这里选的是幺二零零，因为我的程序里面我写的就是这个 p r c 是 幺二幺四 c， 它就是幺二零零，然后这里宣完以后呢点回去，然后再点击这个连接， 它的前提是你在薄图里面把自己的程序下载一下，下载完以后呢把 p、 r、 c 打到一个 run 的 模式，然后哎哟，工厂就能连上了。
