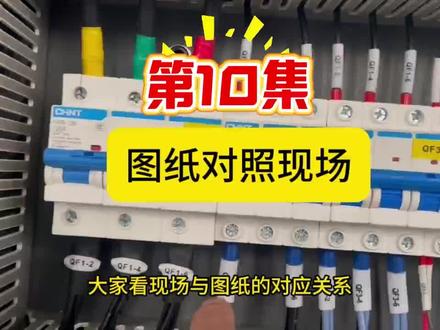

大家看现场与图纸的对应关系，最上方就是进线端子，图纸呢就是这里端子的下端接到总断路器 q f 一 的上端，然后下端呢再接到了分断路器，然后 q f 二断路器的下端。图纸中 q f 二的下端指向了第二页， 这里是第二页，接到了加热调供器 tv 一， 现在转到现场，现场这个就是加热调供器 tv 一， 然后 tv 一 的下端接到了三个接触器。 布置中 km 一 到 km 三是三个接触器，现场中接到了接触器的上端，然后下端接到了三个熔断器的 上端，最终三个熔断器下端呢接的就是加热丝了。图纸中 f u 这三个呢就是熔断器啊，下面这个就是加热丝。

装配电工常用的电气符号有哪些？同版的电气符号的一些学习资料评论区，这是我们常用的做装配电工而言，在我们的图纸上都会去看得到的，像接触器、时间继电器、速度继电器，它都是属于继电器的范畴， 我们把它进行了一个归类，像这里的 m 是 我们的电机，电机、同步电机、异步电机、逆矩电机，像我们这个 q 开头的就是断路器隔离开关，我们都会有这样的一个说明，那像这个是我们电器的通用的一个符号，我们在电器的图纸上面会经常看到很多 符号的一个说明，这也是我们需要去背，需要去记忆的。做装备电工也好，或者是做电气工程师，这都是我们常备的一个东西。 那这个就是我们做装配电工怎么去选择限号，它的一个功能说明图，你像用的是设备供电开关，电源私服 控制，还有 plc 控制，我们选的是什么样的限号，它的颜色的标注都会有，说的特别清楚和详细。这三张图纸评论区，那我下面更多的就是电器的图纸，这个图纸我们下一期再讲。

我这里有装配电工全套的元气件，讲解符号的认知，还有一些基础的理论知识，包括了装配的各种工具。评 论区给大家介绍一下我们装配电工常用的一些电气元线和它的符号。这是漏电保护器，它的作用是检测线路漏电、人身触电、设备漏电、快速跳闸断电，具备过载和短路保护的功能。它在电气图纸上的符号是 rc、 b 或者是 r、 c、 b o。 常用的图纸上面是 q、 f， 就是 我们带漏电功能的断路器，这个是我们的空气开关，它也是个断路器，电器上的符号也是用 q、 f 表示，它的作用是线路过载保护短路瞬间跳闸。它们的区别就在于 漏电保护器可以防漏电，空气开关是不防漏电的，那这个是我们的熔断器，也叫保险丝电器。图纸上的符号是 f、 u， 它的作用是电流过大时，熔丝熔断，切断电路短路过载，一次性的保护，便宜又简单。这个是我们常用的交流接触器， 电器的符号是 km， 它的作用是用小电流控制大电流通断，远程自动控制电机加热器等，附载相当于电磁开关。 这个是开关电源。它的符号是 ps 或者是 dc， 我 们常用的是 dc， 它的作用是把工业交流电，比如说 ac 二百二十伏转换成直流电压， dc 二十四伏给 plc 传感器还有继电器供电。这个就是我们最常用的端子台。它的符号是 xt， 作用是线路分线、汇线规整，接线方便布线检修，转接导线不具备保护功能， 主要就是纯接线的一个配件。那这个就是我们常见的滤波器，它的电气符号是 e， m， i 或者是 l， f， 它的作用是过滤电路，高频干扰、杂波，纯净电源，防止变频器， 还有私服干扰 p l， c 和传感器的信号，这个是我们西门子两百 smart 的 p l c 电气符号就是 p l c， 它的主要作用是自动化设备的大脑编辑程序逻辑采集输入信号，控制输出， 实现设备自动运行。这就是我们机构里面教 p r c 学的这个东西，这是一个核心，这个叫中间继电器，它的符号是 k a， 作用是信号放大， 扩点扩容，增加触点，增加触点数量，小信号中转隔离，辅助控制接收器，电磁阀。想知道更多关于延基线符号和原理的兄弟们评论区。

装配电工干了几天的总结，你会看图纸就掌握了一大半技能。区分好线宽和标号就可以，像驱动器、控制器那些，每台都需要接根电源线和零线构成一个回路，给里面的电路板来供电控制。 区分好端子牌用来干啥的？大部分端子牌都是弱电，供二十四伏直流电。然后就是一些信号线了，区分好串并连就 ok 了。接线是分清高压和低压，部分大一点的设备不过就是多 一点传感器和控制器罢了，就是线多了比较杂乱，要考虑走线问题。然后就是一些工艺上的问题要考虑，比如设备在运行时要考虑会不会压到线，还有就是去排盘怎么放好各个模块设备，为了避免在工作时碰撞导致设备损坏。 还有就是接线时工艺上的美观，接好设备用万用表测通断，避免接错线短路导致设备损坏。做这个岗位其实没有多少难度， 可能新人刚入行不会看图纸，可以看一下我视频下面挂的这个入门书籍。还有一点就是每个公司的工艺要求不同，唯一的好处就是可以接触到不同的设备，像一些控制器，比如说 plc 变频器、四伏控制器等。还有一些传感器， 比如接近开关、温度传感器、安全光山等等。知道这些设备名称之后，弄懂工作原理，控制原理等等，后面做调试，做 plc 编程就知道怎么去做控制了。

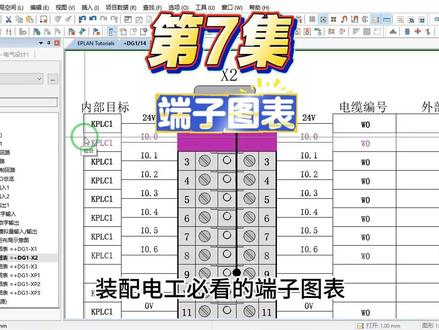

装配电工必看的端子图表，这是一个端子图表，里面藏着四个关键信息，少看一个现场就容易接错线啊。第一个呢，就是内部目标， 直接告诉你这个端子接的是 prc。 第二个呢就是 i 零点零，直接告诉你这个端子接的是 prc 的 输入端。然后第三个是 x 二，这个端子牌的名称，直接告诉你这个端子牌在配件柜的什么位置。然后第四个呢， 就是外部目标以及电缆编号，那外部目标呢，就直接告诉你它接的是 s b 一 啊，外部的一个按钮啊，电缆编号呢，就是告诉你 s b 一 这个按钮所用的电缆名称，你看这个呢，就是原理图对照段子图标呢，就是 x 二二号端呢，接的是 i 零点零，接到 prc 的 输入端，然后段子排的下端呢，接的是 s b 一， 电缆代号就是 w 零 啊。端子图表就像一个接线说明书，把 p r c 啊，端子牌啊，现场原件的关联全整理在一个表里，安装工拿到它接线，不用再来回翻十几张图纸啊，效率提高很多。想了解怎么做这个端子图的评论收藏，下期更新，不然找不到。

我又来了，今天跟大家讲装配电工的整个工作流，看到主播手上的这一碟图纸没有，都是给你们准备的，会给大家讲一讲整个盘从零到一，从一到二，从二到三的整个全部过程，一定要认真听，先点赞收藏、关注，不然话找不到我，我们做装配电工， 你们去找企业之后会先领到这样的图纸，每个人都有人手一份的，像我手上的这一份呢就是接线图，那小工是干什么呢？我们可以看到这上面的这些线打的这些信号管，包括信号管里面插的这个端子，他都是属于小工的工作需要的技能，会使用信号打印机，记清楚了 打号码管，会去剪线，裁线，压端子，端子有很多种，可以自己去了解，然后呢能认识这些电器元气件， 要不然的话你都不知道怎么接。所以呢，我们需要具备一点点的电工基础，同时能够识别电气元气线和它的符号， 会使用装配电工的工具能够做出这个东西来，我们就是一个合格的小工，作为一名合格的小工，你能够按照这个接线图去把这些元气线的线把它接好，并且能够认识这些元气线和它的符号，像这个漏电保护器，空气开关 保险丝，也就是我们说的熔断器，那这个交流接收器，开关，电源端子，排滤波器，这是一个 p l c， 有 没有认识的？把这个 p l c 的 名称打到咱们的评论区， 这里有中间继电器附近私服知道它的功能，并且能够根据这个接线图把它的线接好，这样的小工在市场上做临时工是能够有一个二十五到二十八的收入，综合下来一个月差不多是能有一个七千五到八千，前提是每天至少十二个小时干去吧。 说完小工，咱们来说中工，中工会干什么呢？中工有这样的一个图纸，电气的布局图，也叫配盘图，我们可以看到它的那个黑色框就是一个线槽，中间有各种电气元气件，它的 元气件有它的符号和它的型号，这就是我们中工要去选出来，选好了之后呢，我们要把线槽按照标准和要求去切好，并且把它固定出来，再把电气元气件进行一个安装和固定，我们可以看到这里有一个导轨，它就是卡电气元气件的， 我们能够按照图纸的要求去把这个盘配好，就是一个中工的基本工作。只做配盘的中工能够拿到一个三十到三十二的一个工价，做这个的女生会多一点，一般企业会要求女生来做这个，因为它比较轻松，能把 盘配好，并且自己去能接线，能够去走线布线，而且能做通断测试，要求中工会看到图 工表、配盘图、电气原理图和接线图，特别是电气原理图特别重要，因为很多人做中工他技能会，但是呢他看不懂电气原理图。很多时候去面试的时候，企业拿出一个图纸，或者是让一个中工，你告诉我这个 盘上面他的主回路，他的控制在哪里，他怎么用的，你把它原理给我讲一讲。很多中工讲不出来，所以他面试过不去，是因为这个原因，理论知识一定要去打扎实了， 如果说不知道你们怎么学的，关注一下主播，我这里有一些自学的资料和一个实物的教材，有需要的话你们可以去我的主页找一找。想要免费资料的评论区，如果说是能够把这个东西自己全部做完，并且能做通达测试的，那就是一个真正意义上的中工。 这样的中工能够有一个三十八到四十六之间的价格，因为有一些企业确实能给到四十以上的，但是要求非常高，正常价格都是三十二到三十八。那你看看兄弟们，你们现在是属于什么价位的中工，把你的工资单发到评论区，让大家看一看。中工的工作干完了之后， 还有一个叫大工，那大工就不一样了，大工需要干什么？你自己能除了把这些东西全部搞完之外，还需要你做的这个盘跟那个机器进行一个气动的连接， 能带小组独立作业。就是说你的小组里面有三五个人是归你管的，他们的工作是需要你来安排的，他们每天要做什么，你得把任务量给他分配好，同时要去检查，比如说他的线接错了，你要去测试是不是哪个地方断路了，你要去把它给查出来，并且把问题解决掉，同时还要配合 硬件调试工程师一起来完成测试的动作，让你的设备他的运行是正常的，这样的话才能够结束你的工作。这样的一个大工至少是在四十二以上的，工价 好一点的有五十到五十五，所以一个小工的收入是六到八，中工的收入是九到十一，大工是十二到十八之间是没有毛病的，你们也不要去吐槽说我为什么拿不到这么高的工价，很简单，那就是你面不上， 你们如果说拿不到一万七，一万八这样的收入，要看看自己的工价，同时你做了多久，人家一个月上三百七，三百八十个钟，甚至四百个钟，你一个月上二百个钟，二百八十个钟，你要你想挣一万七，一万八，装备电工是不可能的，兄弟们， 我们本身就是用时间来换金钱，你上的越久，你收入就越高，你如果一个小时的工价是五十米，那你一天下来就是六张，一个月下来的话不休息那就是一万八，就是这么算的。至于说你想挣多想挣少，完全取决于你自己， 至于说这是牛马工作，什么那啥都不干，但是你不干，有的是人干，有的人愿意为为了收入用大量的时间来兑换。如果说你本身有好的技能，你有好的工作，有好的就业方向，就不要选择来做招聘电工，因为这一行真的很苦， 苦指的是工作时间长，而且呢，这行的女生太少了，你如果是个单身汉，你进来干这个我告诉你，你很有可能就是找不到老婆，所以兄弟们选择这个行业一定要慎重再慎重，所以听劝吃饱饭， 今天我们就讲到这里，视频的最后呢，我们依然是给大家送福利和资料，像我手上的这些图纸，还有一些装备电工的基础的课程的内容，电子版的资料，你们有需要的话，评论区等你们呦，下课拜拜。

我又来了，今天跟大家讲装配电工的整个工作流，看到主播手上的这一碟图纸没有，都是给你们准备的，会给大家讲一讲整个盘从零到一，从一到二，从二到三的整个全部过程，一定要认真听，先点赞收藏、关注，不然话找不到我，我们做装配电工， 你们去找企业之后会先领到这样的图纸，每个人都有人手一份的，像我手上的这一份呢就是接线图，那小工是干什么呢？我们可以看到这上面的这些线打的这些信号管，包括信号管里面插的这个端子，他都是属于小工的工作需要的技能，会使用信号打印机，记清楚了 打号码管，会去剪线，裁线，压端子，端子有很多种，可以自己去了解，然后呢能认识这些电器元气件， 要不然的话你都不知道怎么接。所以呢，我们需要具备一点点的电工基础，同时能够识别电气元气线和它的符号， 会使用装配电工的工具能够做出这个东西来，我们就是一个合格的小工，作为一名合格的小工，你能够按照这个接线图去把这些元气线的线把它接好，并且能够认识这些元气线和它的符号，像这个漏电保护器，空气开关 保险丝，也就是我们说的熔断器，那这个交流接收器，开关，电源端子，排滤波器，这是一个 p l c， 有 没有认识的？把这个 p l c 的 名称打到咱们的评论区， 这里有中间继电器附近私服知道它的功能，并且能够根据这个接线图把它的线接好，这样的小工在市场上做临时工是能够有一个二十五到二十八的收入，综合下来一个月差不多是能有一个七千五到八千，前提是每天至少十二个小时干去吧。 说完小工，咱们来说中工，中工会干什么呢？中工有这样的一个图纸，电气的布局图，也叫配盘图，我们可以看到它的那个黑色框就是一个线槽，中间有各种电气元气件，它的 元气件有它的符号和它的型号，这就是我们中工要去选出来，选好了之后呢，我们要把线槽按照标准和要求去切好，并且把它固定出来，再把电气元气件进行一个安装和固定，我们可以看到这里有一个导轨，它就是卡电气元气件的， 我们能够按照图纸的要求去把这个盘配好，就是一个中工的基本工作。只做配盘的中工能够拿到一个三十到三十二的一个工价，做这个的女生会多一点，一般企业会要求女生来做这个，因为他比较轻松，能把 盘配好，并且自己去能接线，能够去走线布线，而且能做通断测试，要求中工会看到图 工表、配盘图、电气原理图和接线图，特别是电气原理图特别重要，因为很多人做中工他技能会，但是呢他看不懂电气原理图。很多时候去面试的时候，企业拿出一个图纸，或者是让一个中工，你告诉我这个 盘上面他的主回路，他的控制在哪里，他怎么用的，你把它原理给我讲一讲。很多中工讲不出来，所以他面试过不去，是因为这个原因，理论知识一定要去打扎实了， 如果说不知道你们怎么学的，关注一下主播，我这里有一些自学的资料和一个实物的教材，有需要的话你们可以去我的主页找一找。想要免费资料的评论区，如果说是能够把这个东西自己全部做完，并且能做通向测试的，那就是一个真正意义上的中工。 这样的中工能够有一个三十八到四十六之间的价格，因为有一些企业确实能给到四十以上的，但是要求非常高，正常价格都是三十二到三十八。那你看看兄弟们，你们现在是属于什么价位的中工，把你的工资单发到评论区，让大家看一看。中工的工作干完了之后， 还有一个叫大工，那大工就不一样了，大工需要干什么？你自己能除了把这些东西全部搞完之外，还需要你做的这个盘跟那个机器进行一个气动的连接， 能带小组独立作业。就是说你的小组里面有三五个人是归你管的，他们的工作是需要你来安排的，他们每天要做什么，你得把任务量给他分配好，同时要去检查，比如说他的线接错了，你要去测试是不是哪个地方断路了， 你要去把他给查出来，并且把问题解决掉，同时还要配合硬件调试工程师一起来完成测试的动作，让你的设备他的运行是正常的，这样的话才能够结束你的工作。这样的一个大工至少是在四十二以上的，工价 好一点的有五十到五十五，所以一个小工的收入是六到八，中工的收入是九到十一，大工是十二到十八之间是没有毛病的，你们也不要去吐槽说我为什么拿不到这么高的工价，很简单，那就是你面不上， 你们如果说拿不到一万七，一万八这样的收入，要看看自己的工价，同时你做了多久，人家一个月上三百七，三百八十个钟，甚至四百个钟，你一个月上二百个钟，二百八十个钟，你要你想挣一万七，一万八，装备电工是不可能的，兄弟们， 我们本身就是用时间来换金钱，你上的越久，你收入就越高，你如果一个小时的工价是五十米，那你一天下来就是六张，一个月下来的话不休息那就是一万八，就是这么算的。至于说你想挣多想挣少，完全取决于你自己， 至于说这是牛马工作，什么那啥都不干，但是你不干，有的是人干，有的人愿意为为了收入用大量的时间来兑换。如果说你本身有好的技能，你有好的工作，有好的就业方向，就不要选择来做招聘电工，因为这一行真的很苦， 苦指的是工作时间长，而且呢，这行的女生太少了，你如果是个单身汉，你进来干这个我告诉你，你很有可能就是找不到老婆，所以兄弟们选择这个行业一定要慎重再慎重，所以听劝吃饱饭， 今天我们就讲到这里，视频的最后呢，我们依然是给大家送福利和资料，像我手上的这些图纸，还有一些装备电工的基础的课程的内容，电子版的资料，你们有需要的话，评论区等你们呦，下课拜拜。

装配电工能不能自学？新手小白怎么自学装配电工，今天是我零基础小白挑战二十天，成为装配中工的第十二天， 给想自学装配电工的兄弟提供一点思路。新手小白自学装配电工一定不要乱学，不要今天看什么电工三把锁，明天看新三角，后天又看 plc， 这样根本学不到东西，只是一些杂乱的记忆。自学装配电工第一步 就是老老实实的去认识一些常用的元气剑，明白它的作用，知道它是干啥用的就行。原理先不用明白一下，接触太多信息，你吸收起来会感觉很困难， 可能就坚持不下去了。第二步开始找最简单的图，比如点动控制，顺序控制，一步一步的学， 别跨度的学，有条件的可以弄一些元气剑对着图练，没条件的怎么办？教你一招轻松解决。用电工模拟仿真软件， 每天就练，不知道练啥的，关注我，带你从零小白入行。装配电工，记住，复杂的事情简单做，你就是行家，重复的事情用心做，你就是赢家！

新手装配看不懂电路图？别死记硬背，先把这些基础字母符号认全就够了。首先是三根主线要记牢， l 代表火线， n 是 零线， p e 就是 接地保护线， 设备符号很好认， m 就是 电机， s b 是 按钮开关， s a 是 旋钮开关，配电常用元器键收好 q f 空气开关 q f 熔断器 km 接触器 ka 中间继电器 f r 热继电器都是图纸必备符号，赶紧收藏起来，以后看电路图不求人！

给大家分享十五组装配电工常用的电气符号，有需要我手上这个同款学习资料，电气符号的名称以及介绍的评论区， 那么对照着我自己写的这个装配电工自学的宝典给大家讲一讲啊。电气的符号，电气的符号，我们一共有十五组，十五组内容给大家看一看，我们看第一组，火线 l， 零线 n， d 线 p e。 第二组， 交流接触器 km， 中间继电器 k a， 时间继电器 k t。 第三组，我们的按钮开关是 s b， 转换开关 s a， 行程开关 s q， 交流电是 a c， 直流电是 dc。 剩下的我就不再具体的去给大家一一的念出来了。有想要我手上的同款的学习资料的电子版本在评论区，如果是想要我实物版本的，它里面除了电器符号以外，还有电控柜的安装规范， 以及附带的有各种电器的图纸，包括配盘的路径以及配盘图，这是原理图，还有各种工具的介绍以及电器元气件的讲解，从电工的认知到工厂用电，到二十多种电器元气件和它的符号以及原理的技能 以及原理的说明，再到装配的工具，电器配盘，焊点，焊线的外部元气件，电器布线，这个很重要，很多人不会设备上电，以及我们的学习资料，包含电器图纸，练习题，电器符号， 控制柜的安装规范，面试的资料，以及我们线下的一个学习课程的一个课间，还有装配电工的就业名录，全国各地的都有介绍，还有我们装配电工的设备名录，想要这个实物版本的搭配着线上的课程一起在我的橱窗，欢迎自己去下单。

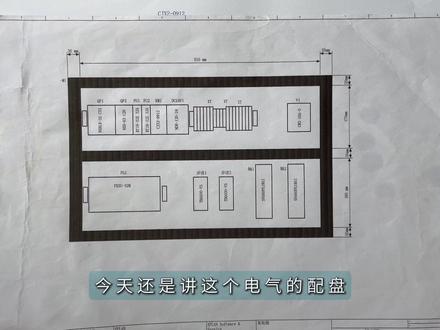

今天还是讲这个电气的配盘和第一张的电气原理图，这是 trc 的 控制盘，这上面有十种元气件，根据这个盘上的元气件进行一个线路的链接。在拿到图之前，还是要先对整个图纸进行线路走向和线路的分析。先看一下这上面用到的元气件，这里有一个 q f e u 一， f u 二， q f 二 dc 二十四伏 v 一 k m 一 杠 v 一。 这里是 prc 的 电源，那就意味着我们整张图纸上面它有一个漏电保护器，垄断器、 空气开关开关、电源交流接触器、 prc 滤波器。我们看图的时候是从下往上这样走，再从这上面走过来，同样的再往下再走过来。这里 l n p e， l 代表的是火线， n 代表的是零线， p e 代表的是 d 线，这里会有注示， 一点五 mm， 一 点五毫米的一个线芯， r d 代表的是红色，也就是说 l 是 一个红色的线，是一点五毫米的线芯， b k 是 黑色，用的是明线。在图纸上都可以看得到的，它有一个线芯和颜色的标注，那么像这些符号一定要能够熟知跟记忆，如果说不知道怎么去记忆这些符号的，像我下面有一张图纸， 所有的线路它都有一个标注，同时有线芯结面的大小，还有它颜色的备注。评论区回到咱们这个图纸上继续分析。 l n 火线穿过了漏电保护器，接到了两个熔断器，那么 通过 l 一 再接到 l 二，就是从熔断器的进线端，从下端再出来，可以看到他的有个线路的走向。走到这里的时候会看到这里有一个分支小分叉，需要用到段子牌，可以看看这个布局图上面的段子牌，那这里就需要一个段子牌，两个段子牌。火线一根要往下接到 空气开关，另外一端要接到 km 一。 我们刚才讲过，这里的线芯是一点五毫米的线芯，是比较粗的，如果说我们去套端子，这里的线就比较大，根本就套不进去，就采用端子排对线路进行分流。一个端子排下面可以接三根线，那就意味着 我们只需要在这里用一个端子排，就可以分别接到交流接触器和这个空气开关，上面火线一个，零线一个，在接这个端子排的时候，需要按照左零右火的顺序来， 不要搞反了。再往下看，熔断器的下方第一根线接到了我们的空气开关，通过空气开关往下走，接到的是我们的开关电源，在接空气开关的时候，依然是一点五毫米的线芯，那么 通过开关电源下面换成了一点零的线芯。控制回路的线要细一点，它分别接的是二十四伏和零伏，火线和零线顺序是一样的。我们再看这一边，还是通过熔断器，通过段子排的分流，这里接到的是 kme 的 交流接触器，交流接触器下来之后， 我们可以看到这里用的是控制接线， k m 一 线接出来之后，到这个地方依然是有了一个分支，这里边接到的是滤波器， 再往下边我们接到的是一个 plc 的 电源进线端，它是一个控制线，是一点零的，我们把这条线往下延伸，接到 plc 的 电源端。 再看这边，一根火线，一根零线接到我们的滤波器，那么我们整张图纸按照这个逻辑就已经接完了，其实特别简单，按照它的走向，你们只需要知道 电路的走向以及接线的一个方式和方法，基本上就可以看懂所有的电路图。那么这张图纸的线接好了之后，通过滤波器的这个端口我们可以看到它有个标注， l 二杠三 控制接线二点零， n 二杠三控制接线二点零，也就是说我们需要通过这个滤波器接到我们的第二张图纸， l 二杠三， n 二杠三。第二张图我们接的是个丝幅还是 l 二杠三， n 二杠三，我们可以看到这张图纸它有两个丝幅，而且接线方法是一模一样的，它没有什么太多的变化。

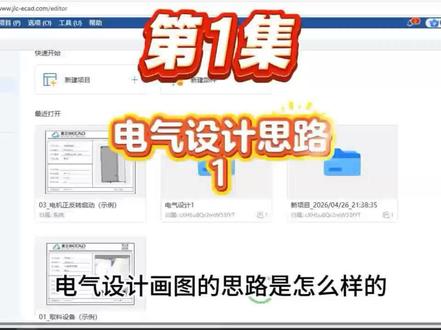

电器设计画图的思路是怎么样的？以这个小型项目为例，讲一下画图思路，就是基于客户控制要求如何做电器设计，下面呢就是客户要求的技术说明，这里呢就不一个一个讲了，边画图咱们边讲解， 那设计画图的思路是什么呢？我们开始一步一步拆解。这个项目所使用的画图软件是家里创一 c d， 这软件太方便了啊，不用下载，线上打开就能直接画图。首先把技术要求里的电器件识别出来， 整理成清单，而这个呢就是我识别出来的电气清单以及 p r c 点位统计，因为涉及到选型，所以这个清单要提前做出来。好了，有了清单了，下面就可以开始画图了， 从新建项目开始讲解，这个 cad 和 epson 差不多，点击新建项目，然后项目名称呢就叫画图思路讲解，点击确定新建项目之后呢会弹出一个项目属性框。设计思路讲解， 然后编号啊，公司名称，然后创建者称谓，然后点击确定，然后项目就创建成功了。左侧呢就是一个 e m 路， c， e 就是 高层代号， e a a 就是 位置代号。下面就是需要画图的页了，咱们画图呢，先把页的框架去做出来啊，根据这个电气清单去做一个页框架，我常用的页框架都包含主电路，变频器回路，四伏回路，还有机电控制以及 p r c 输入输出，模拟量输入输出。 先把刚才这些呢框架搭出来，我们现在开始新建第二页变频器回路应用，然后页目录这里呢会发现 第二页变频器回路，然后我们继续新建第三页四伏回路，然后应用左侧。这里呢又增加了第三页，然后新建第四页机电控制回路，点击应用，然后第五页 plc 输入， plc 数字输出，然后继续新建 plc 模拟量输入输出 啊，因为这个点数特别少，可以建一页，这样呢，一个大致的页框架就新建完成了。关注我，下期继续讲画图思路。

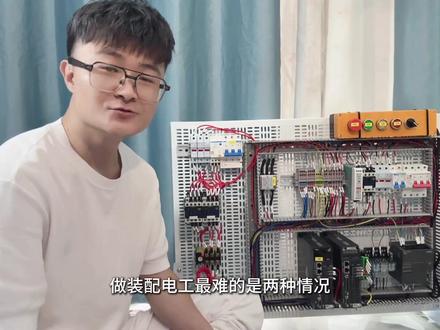

做装配电工最难的是两种情况，第一种是有技术，但是没有渠道，入不了门，另外一种是进了装配电工这个行业，但是呢不会看图纸，大家看看这个盘， 这是我们线下的学生花了三个小时做的一个配盘，接线到整个按钮外部元气件的一个安装，包括这里的两百 smart plc， 四伏等等。那像这个就是我们的图纸，电机配盘图，这个图纸就是对应的上面的这一块， 还有后面的这种接线图，那接线图就是是吧，这些线怎么接的？还有一单页的图纸，把它给拼好，想自学装配电工的兄弟们，记得还是老规矩评论区，我们今天讲一个最简单的电机正反转的接线过程， 我会一步一步的把它拆解出来，那些不会接线的兄弟一定要点赞、关注和收藏，这个对你们很有用啊，那我们接下来开讲。哈喽，兄弟们，我在这啊，我们先看一看这个电机的正反转，先来看图纸，电机的正反转， 这个是电机的主回路，这边是他的控制回路，我们看一看主回路，他的连接线，第一个他这里有一个 q f e， q f e 是 我们的断路器 f u 一 二三，他有三个，这个就是熔断器，也是我们的保险丝 k m 一 交流接触器，它有两个，一个 k m 一 和 k m 二两个交流器，那么这里用到的是个热继电器 fr， 下一下面就是一个电机 m， 我 们看看所用到的元气件，有一个，两个，三个，四个五种，我们找到它的数量，三个熔断器，两个交流接触器，我们再看一看实操板上的接好的这个漏电保护器，三个熔断器，两个交流接触器，热接电器， 再到下面的一个电机，我们再看看它的接线方式，从上端 l 一、 l 二、 l 三三根火线穿过断路器连接到我们的熔断器，我们看一看这里是漏电保护器，从上端进上端，这里我们没有接线，没有连接电源，那我们就是从下端这里 三根火线， l 一、 l 二、 l 三要打三个号码管，这是为了标记，后面我们好做一些检测用的。通过这三根火线分别也是 l 一、 l 三，从上往下是不是连接过来， 上进下出连接好了之后，我们再看从熔断器的下方链接到 k m 一， 我们会看到这里有一个分支， k m 一 和 k m 二，它是连接到一起的，同样的我们可以看到一三五，一三五 说明什么？说明他们两个的线是并到一起的，是没有形成交叉的一个顺序。那我们看看接线的路径啊， 从熔断器的下方出 l 一、 l 二、 l 三链接到第一个 km 一， l 二、 l 三，同样的他没有顺序上的变化， l 一 过渡到 l 一、 l 二还有 l 三。我再看看下端从 km 一 往下输出的时候，我们发现这里的线发生了变化， 那我们看这里的 l 一 的火线，一条顺序穿下来没有什么问题， l 二 l 三没有什么变化，这是 km 一 的。我们再看看 km 二， km 二的下来的时候，火线，第一根火线接的也是 l 一， 但是我们看这里第二根火线它接的是到第三个口， 第三个口 l 三接的是中间这根线，它形成了一个错位。那我们来看一下实物图，我们主要看的是这个 km 二的它的接线方式，我们可以看到这里的 l 一 对应穿下来接的是 l 一， 没有什么变化，对不对？它的 l 二 l 二这根线，那就这根可以看到他接到的是这里的第三个端口，接到的是三，这里他的 l 三接到的是中间这个地方，也就是什么意思呢？这个交流接触器是正转， km 二他是一个反转，懂了吗？ 正转和反转区别就在这里，在他们的接线的这个路径上面有一个交叉的过程，这就是我们说的电机的正反转，然后通过热继电器还是按照顺序接下来，接到这个电机的电柱上， 大家能看懂这里面接的是一个新型接法还是三角形接法，对于我们初学装配电工的朋友来说，你只要能够看懂这个电路图， 然后去按照电路图纸把它的接线方法和接线的动作从上往下的把它给接完， 就可以做一个装配的小工，哪怕是你不懂它的原理，依然可以做装配电工。想学装配电工的兄弟们，两本学习资料，一本自学红皮的，一本是线下的我们的实习教材，两个不同皮肤的，想学的 点关注评论区找我拿好不好？等你们啊，不见不散，下课拜拜！

学装配电工需要具备的两个条件，看一下你自己有没有，这是我零基础小白挑战二十天，成为装配中工的第十三天总结的经验， 供大家参考一下。第一就是要有良好的心态，在学习的时候难免会遇到各种问题，今天我就接一个老师自制的图纸，一键延时启动和停止， 一直搞不出来，现在直接炸裂了，导致越搞越不对劲，我甚至怀疑是不是老师弄错了这个图纸他就不可行，但是老师接出来是 ok 的， 可行的。给大家看一下，这是我老师做的，用一个开关控制延时启动和延时停止。 第二就是细心和耐心，装配电工是一个细活马虎的，稍有不慎就会接错， 到时候就需要从头再来查找问题，还是挺麻烦的。干过的老师傅都知道， 大家有没有看懂的可以在评论区讨论一下，指点一下我，我是没整懂。想转行装配电工的朋友可以点个关注我每天更新学习的知识点以及心得，帮你少走一些弯路。

我是做装配电工培训和就业的一个小老板，今天就跟大家讲一讲走线布线还有怎么看图纸，在石材盘上给你们演示一下，好好听，想学装配电工，不会看图，不会走线布线电子版的资料给你们一份，你不想听我啰嗦的就自己看，自己学。评论区 跟大家讲一讲电气布线的规范。首先我们是走直线，不走斜线。第二，我们的线芯呢，选择一个区域块，有多个传感器或者是多个信号的时候，我们选择线芯用几根线。第三个 是否是运动部位，如果是运动部位，需选择高柔脱链线和耐磨气管。第四个，走线路要有铰带扣固定，防止杂乱。第五，走线我们不能悬空，有固定支撑点。 第六，电器要分离，电控在一侧，气控在一侧，不要放在一起。第七个，所有的电器标准件安装后要考虑走线的路径。 第八个，像电磁阀，调压阀会扭板，负压表还有调速器要考虑打孔的位置。那么走线它其实是有很多的学问的，你不会走线，设计的设备看起来就会乱糟糟的，所以我们 在做装配的时候一定要学会如何有效的去走线和布线。最后呢，还有想学专门练功，不会看图纸，不认识这些原件的，你们可以关注一下主播，我可以给你们分享一下免费的学习资料，这一本教材我们的橱窗里面有，有需要的话你们可以自己去看一看，它配套的有我们的线上课和这个 学习的教材。然后里面是附带图纸和一些那个企业的名录，包括项目的名录，可以给大家做一个参考，你们想找工作的，不知道怎么入行的，包括不知道怎么面试的，那这个资料就很全面，包括各个的符号我们这边都有，自己去下单。那我们今天的内容就先讲到这里，下一期我们就动手实操。
