我发现很多人做这种四坡五级的屋顶的时候,他不知道上面这个正极的长度和高度是怎么算的。我们先来说为什么会产生这条正极?假设我们的房子是这样子正方形的, 也就是当 a 等于 b 的 时候,不管你的屋面是做几分水,肯定都是在中心点的位置拉一条竖线上去, 然后跟四个角连接,做出来之后就是一个标准的四轮锥,也就这四个面它是一模一样的。 最典型的就是我们平时看到那种正方形的凉亭的屋顶,而我们大部分人的房子, a b 是 不相等的,就通常情况下它是个长方形,那我们把这个 b 往右边延长之后,是不是就应该把这个斜面 也往右边平移?相等的距离平移过去之后就变成这样的了,这个时候这两个尖尖是不是就产生了一个距离,把它们连接起来,其实就是屋顶的正极了,而且它的长度就等于我们刚才延长的这个长度, 也就是 b 的 长度。减掉 a 的 长度。好,那如果长度会算了,那高度又是怎么算的呢?其实这个高度它是由这个屋面的坡度决定的,所谓坡度也就是倾斜度。这里拉一条线过去, 当原来是正方形的时候,这个长度是不是等于 a 的 一半?那这条线取多高呢?比如你要做个五分水的屋面,那么它的高度就等于二分之 a 乘以零点五, 如果你要做四分水的屋面,那就乘以零点四,以此类推。当我们掌握这个规律之后,我们画图就简单多了,先画出屋面的长和宽,按照刚才的公式,在这两个位置定出二分之 a 的 长度,再用这个二分之 a 乘以坡度,我们就知道这两条竖线该画多高了。你看这个屋极的长度是不是就等于 b 减 a? 当然,在实际的工作中,情况往往比这个更复杂,但我们只要掌握了这个原理,做其他异形的结构也是通用的。学手绘找创美专业使用通俗易懂视频课程加一对一指导,需要系统学习的同学欢迎加入我们的学习。

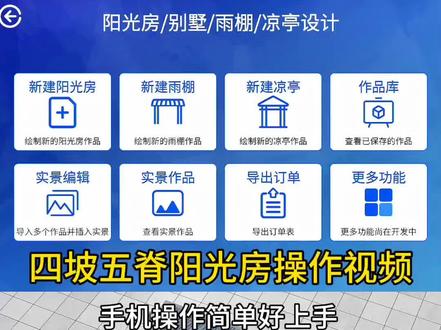

今天教大家如何设计这种四坡五级的阳光房,我们先生成一个模板顶部呢,我们可以先做一个人字典的结构,直接点击绘制梁连接这两个梁,选择中间这个梁直接向上扩展,两边侧面呢,我们也可以点击这个绘制梁连接起来。 这款软件呢操作非常简单,小白都可以轻松上手的啊。比如说两边侧面,你可以直接选中往里面去扩展,或者说你没有具体的尺寸,也可以直接去拖。 然后我们选择这几个面,比如说想添加这种瓦片结构的,这种琉璃瓦的,长城版的,各种都可以去添加,操作也非常简单,画好之后呢,我们直接做里面的立面造型都可以。

经常有粉丝问钻石顶的阳光房怎么画?今天我们就来一个,我们就从屋顶开始,先定出长度、宽度, 找出中心线,在中心线上定出这两个点,拉竖线上去确定屋顶的高度,然后将左右两头的三角形画出来,其实就是画了一个四坡五级的屋面基本的外形出来之后, 再去分出里面的格子,先纵向再横向,只要这个屋顶的架子画好了,你就已经成功了一半。接下来在这个基础上,把四周的边缘加出来,也就是四周给它围个边,并且给它加上厚度,这样看起来它就不是一块铁皮, 而是有厚度的。用同样的方法在下面再加一层,这样看起来就有 u 型板的效果了。屋顶完成之后,画出四个立柱,实际上我们只要画出三个, 因为后面那根是挡住的,两头的有了再把中间的加上去,其实就是把正面和侧面的门窗分出来。 具体格子怎么分,大家根据自己的设计需求来。为什么不用电脑不用软件呢?其实不是不用,而是看场合, 很多时候在客户面前手绘图会比电脑图更有说服力。关注我,每天分享点实用的手绘知识,有需要的同学也欢迎加入我们的学习。

这样的阳光房用 sketchup 怎么建模?第一步,先划出基地平面,然后双击创建成群组,进群组推拉出一定的高度。举行工具,画一个柱子平面并创建组建 移动工具,移动到基地一角并复制一份到另一个基地角落。全选两个柱子平面并移动复制到另一侧。再画一个小柱子的平面并成组建。同样,先移动到第一个角落位置, 然后移动复制到另一个角落位置,并等距阵列五分。全选这六个小柱子并成组建,然后复制移动到另一侧。调整一下小柱子之间的位置, 前面的柱子也给他添加一下另一侧的柱子,逐渐镜像一下, 调整前面小柱子和大柱子的间距。删除和大柱子位置重合的小柱子。推拉工具,给大柱子推拉一定的高度,小柱子也给同样的高度,其中一根小柱子旋转九十度,拉伸到合理的长度。 用移动复制。把塑像分割做一下, 再处理一下玻璃,直接复制基地的面,拉伸一定高度就行。成组后给一个玻璃材质,把玻璃的推拉到柱子中心位置。 顶部柱子框架也处理一下,直接复制移动就行。 给所有的柱子框架一个黑色材质, 再把顶部外轮廓的造型处理一下,直接画一个造型抛面,然后路径跟随就可以轻松解决。 举行 工具,画一个面并成组建,复制移动一份到另一个位置。剪切两个组件进入到小柱子组建里,并原位粘贴。复制一个到前面的窗户位置,并旋转角度 进组件,对窗户进行编辑, 标注一下基本的尺寸关系,这样一个阳光房就创建完成了。再把排水管表示一下, 你学会了吗?点赞加关注,建模不迷路!

分钟教大家搞定四坡五级、阳光房顶、集装箱顶怎么画?点击模板输入我们这个尺寸,一键确定。生成完以后呢,我们在这里选中两边梁打断,打断之后 我们在中间加一个横梁,加完横梁以后,按住这个横梁往上面一提,如果咱们有具体尺寸,你可以直接拉数尺寸,同样呢,选中他两边来往这边拉, 右边也是同理往这边拉,拉完以后这个尺寸咱们有确切的,你可以直接输,然后点击会制梁,打开顶点显示点击会制梁,我们把这个这边的坡去给他连上 两点,一连就加上,加上之后呢,四坡五级就完成了。选中顶面可以给它更改成 德高瓦、琉璃瓦以及像这种长城大板,可以你一键去选择,一键去替换啊。如果我们是做集装箱的话,一般可以去给他改成长层板或者这种呃德高瓦的造型, 如果说其他的面,你要封窗封门,如果是集装箱,我们可以一键去给他改成箱体的造型啊,比如说我们在这个背面, 他的集装箱箱体我们一键去贴换替换啊,比如说这边封个门,封个窗,双击进来以后,我们接着去画立面造型,这个尺寸具体多大,点击数值,你可以自己去更改,门多高 多宽啊,或者这边如果我们是有封窗的情况下啊,可以直接添加窗户,不封窗的情况下,我们可以直接替换成墙体,在这个地方再进行开窗开门, 选中之后,这个窗型的大小咱们可以自己去更更改添加啊,做一个对开扇返回啊,我们给他也替换成集装箱的箱体 来,这个上去了,同样这边如果我们要做造型,你可以接着做,不做的话我们就可以直接一键去给他替换,替换完以后啊,我们这整个集装箱的这个颜色啊,都可以进行去调节,框料颜色、玻璃颜色, 选中这个长城版的箱体在颜色这里啊,咱们可以自定义去调节,任何颜色都只是常规的蓝色、白色啊,或者说 有时候那种是仿古色,是不是在这里咱们都可以接着去拉去调啊?这个是万能调色板,任何颜色,支持您自己去调节一个集装箱的一个造型啊。地面我们给他简单做一下,做一个白色地面手机画,就这么简单, 来,我们全部做咖色,一个集装箱的效果,支持七百二十度无死角鱼来。

我们今天来学习一下彩钢房的画法啊,首先的话我们还是一样的点击这个新建阳光房,选择对应的一个模板,确定好之后框架出来啊,如果说我们画顶部这一块的话,人字形顶啊,就选中这对应的两根梁啊,直接点击这个打断按钮,然后绘制梁, 绘制好之后的话,我们直接选中中间的梁往上拉就行了,像这样的话,他就是一个人字形的造型,如果说咱们做四坡五级的话,你就把这个圆点往前挪,如果说有尺寸啊,可以按照尺寸来,我这个就是随手拉的,然后我们再点击这个绘制面, 那像他这几个梁的话,他就画好了 啊,画好之后的话,所有的这个玻璃啊,你可以一键的给他替换成长成版的样式, 那你就全部选中它,点击我们这个纹理替换成瓦片就可以了。那如果说我们要画其他的造型颜色造型的话,你就点击这个万能调色板来给它调节一下啊,赤橙黄绿青蓝紫通通都可以展示的,那如果说我们就画灰色啊,或者是像那种稍微的,对吧, 浅色一点,蓝色一点的,那你也可以用这个颜色这一块稍微的给他调整一下啊,调整好之后的话,可以看到顶部这一块啊,他这两边的话,侧边他的一个流水线的话,他不一样,那我们就选中他,点击咱们这个翻转 u v, 给他翻转一下,他就过来了。那么正面这一块,如果说我们想要正常的封窗封门的话,你就双击他啊,然后直接 点击咱们这个墙面,然后拖出框形,直接对角一拉就行啊,画门的话你就画门,画窗的话你就画窗啊,操作都是非常简单非常快的,那想加横竖挺的话,你就直接往手指点一点, 那这样的话他的一个啊窗户也就完成了。那如果说正面这一块的话啊,如果说你的这个纹理这块,你觉得调整的不是很好看的话,你也可以直接覆盖啊,覆盖整体的一个颜色也可以, 那直接返回像我们这几个面,他的一个操作也就完成了。然后紧接着的话就是如果说哪里想要水槽水管啊,你就直接把这个绿点显示点点打开,绘制水管的话,你就直接连接啊,绘制水槽的话你就连接这顶部的两个绿点,这样的话他的一个结构也就操作完成了。

这种款式的阳光房立体图怎么画呢?我们就从屋顶开始,不要想那么复杂,先搞个平行四边形出来,注意这两个夹角大概三十度左右,在这些转角处拉一条竖线下来, 作为它的厚度,这样就不会薄的像一张铁皮一样了。用同样的方法往下面复制一块, 这样凹凸的层次就呈现出来了。接下来我们在里面扣个洞,其实就像画 cad 的 时候一样,往里面偏移一下,然后在这个框框里面分出里面的格子,但是这样的话,这几条梁是没有立体感的, 所以我们要在这九十度交叉的地方拉一条竖线下去,并且把上面的线平移复制下来,这样是不是几个长方体交错在一起的感觉就出来了。有玻璃透光的部分, 我们用颜色简单区分出来,只要这个顶画对了,你的工作就已经完成了一半, 画出四个角的立柱,当然实际上我们只要画三根就可以了,因为后面那根他是被遮挡的,其实就是画了个长方体出来。这个整体的框架出来之后,剩下的事情其实就是分出里面的格子了, 哪里做门,哪里做窗,哪里大哪里小,哪个地方是固定,哪个地方是可开启,直接根据你自己设计需求来画就可以了。 不过我一直有个疑惑,像这种屋顶是全玻璃,而且还是平的,没有坡度的,那上面的灰尘垃圾是怎么处理的呢?跟上面同样的道理,把玻璃的区域用颜色简单区分一下, 最后把尺寸标上去。关注我,每天分享点实用的手绘知识,提高工作效率,提高签单几率。

农村自建房大部分都是做四坡五级顶,那到底起多高合适呢?今天就告诉大家一个符合大众审美的公式,其几高度等于屋顶近身乘以零点二五左右,屋几宽等于屋顶面宽的一半除以二,以这个屋顶宽十四米,进深十米, 屋顶其几的高度就是十米,乘以零点二五,等于二点五米。屋脊左右宽度就是十四米的一半,除以二等于三点五米。当然也与我们房子的几分水有关,我们这处房子做的五分水就正极短一些。

各位老板们大家好,今天我来讲一下这种双坡顶怎么画,首先咱们先撑成这样一个尺寸,选择这两边梁进行一个打断,打断好之后我们再选择这四个框料 进行二次打断,好,我们再把这些打断的梁给连接起来,点击绘制梁啊,选择这几个绿点,这样就会好了,不用你手动去画,手指一点就可以。然后啊,我们选择这几根梁啊,找到一个绿色箭头,手指往上拖, 哎,看这样一个双坡顶的造型就出来了,我们想要给这个双坡顶对齐,嗯,点击显示顶点,哎,往左一拖一对齐,哎,这样就好了,右边也是一样啊,按住这个红色箭头往这边一拖,哎,这样就好了。 想要在双坡顶上面添加瓦片也是非常简单,选择我们这所有的面,点击我们右上角一个纹理,找到瓦片,里面有很多种瓦片形式供你选择,这样一个双坡顶的造型就做好了,是不是非常的简单,赶紧点赞收藏吧!

农村自建房,三层楼房也好,一层平房也好,房顶都喜欢做这个四坡五脊的,这样做是否正确合理呢?今天我给大家科普一下,咱们农村自建房,这个房顶应该怎么做才合理?如果是坐北朝南的房子, 东南大门或者南门做四坡五脊的,正确合理。如果你家走的是西南大门,这个房顶不可以做四坡五脊的,做了就不合局啊。走西南大门,房顶应该怎么做 啊?应该做成这个前后两出水,主房两边微微隆起,或者是主房两边任意一头微微隆起才合局。
