用浏览器画了上百张叉图后,今天我们想给大家聊聊导出图片。我们现在看到的是一个浏览器,我们每次会在里面画很多图,我们可以在项目管理器这个位置可以看到,我们总共有四张图,但是很多宝子们总是不知道找到自己要看的图,就是一个个点,一个个点,点击这个位置窗口,横向 平铺,横向平铺都可以,这样的话你所有的图都能看到了,但是这个前提就是你不要隐藏了,如果你隐藏了这张这个图的话,你平铺的话,这张图是不会出现的。 第二个步骤就是我们要打开我们要导导的图形,比如说我们要导这张,那我们就要点到这张,大家可以看到这个边框是紫色的,说明你选中了 graph。 一, 此时我们只要点击文件,然后导出图,点击高级这个导出图啊对话框, ctrl 加 g 就 可以出现一个对话框,这个对话框有什么用呢?它能够很详细的看到我们要导导的一些参数。 第三步就是我们来设置这个参数,第一个参数就是我们的类型,图片类型。我们依次给大家讲一下我们的 pdf, p, n, g 以及我们的 sv g、 t, f 这些格式。 我刚刚说了 emf 是 用在 ppt 里可以矢量化编辑的一个格式, eps 是 用在 adobe illustrator 这样的矢量文件可以编辑的一个格式。然后 jpeg, png 以及我们的 tiff 就是 我们平常看到的图片格式。接下来第二行很重要,选择图形是 这个位置是,比如说你刚才选的是紫色框的这个东西,你现在如果点了当前页面,那就这张,如果你点了文件夹中的所有图,就是这四张,怎么看文件夹所有的图?在这个地方项目管理器这个地方有这个文件夹,就 ford 一 这是你的文件夹, 所以我们这里的话我们可以导出当前页面就够了。然后名字会遇到一个什么问题呢?就是大家如果总是导图中导了好几次,比如说你第一次导 graph 一, 然后第二次又导 graph 一, 它就会,它就会替代它,所以你有时候就可以随便加,后面加一个东西就会不一样,如果你想让它不替换的话,你就加随便加一个东西,然后路径就是你要导出来的地方啊,导出来的地方。最后询问就是刚才说的,如果有替换的话,就会在这里这个地方你如果跳过或者替换,或者自动重命名都可以,都可以。然后我们最重要后面还有几个比较重要的参数输出设置和我们的图图像大小, 我们这里的话最重要的是这个高级里面如果你要调整分辨率的话,你可以把这个地方固定一下,然后接下来就图片大小,如果你大小的话需要调整的话也可以去调整。最后你只要点击确定,它就会把这张 graph 一, 这个图点 emf 会放在我们这个文件夹里面,放在这个文件夹里面录,所以我们只要点击确定就可以把这个图片导出来了。然后当我们我们给大家演示一下导出 emf 它会一个怎样的效果,我们给大家看看。 我们直接把 emf 文件拖到 ppt 里面去,好就得到了一张看着就是一张图片的一张图片,它和我们平时的图片有什么区别呢?它可以取消组合,我们只要取消组合两次,右键这个软件的话一定要用 pop 一下打开,然后比如说你要修改文字,就可以直接去修改对应的一个文字, 比如说需要修改颜色,那你就可以选择对应的部分去修改它的颜色。比如说我们要修改这个文字,选中它,然后字体大小我们就可以这样来调整,它就可以变大,加粗的话也可以,你可以选中 ctrl 加 b 就 可以给它加粗啊,所以这是可以来变动的,可以变动的 e、 e, m, f, 它就可以在 ppt 里变动,然后 eps 呢,在 ai 里变动会更加方便。这就是我们今天给大家带来的关于导图相关的内容, 然后我们下期再分享一些其他关于导图,我们下期再见,拜拜。
粉丝5.9万获赞22.8万

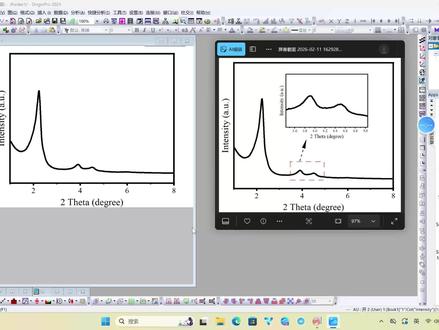

今天分享如何设置右边这样的局部放大图。基础图已经画好,我们点击放大图标,然后按住 ctrl 键,选择需要放大的区域, 点击边框,可以同步更改放大区域。 然后我们放大图格式,固定因子调为一,双击页面,调整页面大小, 复制页面到原来的图层。 双击图框,按自己需求修改格式,修改填充颜色。我喜欢把边框调至虚线, 添加箭头, 这样局部放大图就画好了。关注我,学习更多科研技巧!

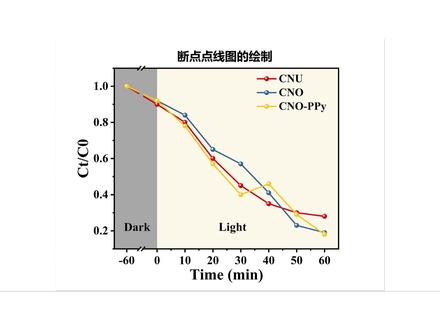

hello, hello, 大家好,今天来教教教大家画一幅这样的呃断点点线图,嗯,就下面就直接进入教程吧。 嗯,首先就是大家打开这个就是你们导入好的数据这个库克文件,然后导入好之后呢,然后我们首先把这个就是要画的数据选中,然后呢再点这个点线图, 这样就大概的框架就出来了。然后首先我们第一步就是呃调整这个,我们就是把那个断点给它,呃,就是要断的那一就是要在中间形成断点的部分,给它调整出来,我们双击做一道轴, 这样就出来了,出来之后呢我们把它放这边,方便大家看见拖一拖,嗯,开起来了, 打开这样就可以了。然后我们比如说我们要在负六十到零这一个,这个就相当于是光催化降解的那个里面的一个暗反应的时间,我们要在负六十到零之间呃做一个断点,所以说我们我们怎么做呢?就是在点这个断点, 点完这个断点之后呢?然后因为在这里就是负六十到零之间要一个断点,我们所以断点数是一大家有几个就可以自己设置几个,我们这里只有一个,我们就点一即可。 点完之后他这边就会有一个调整这个断点范围的一个呃,调整的蓝,就这个控制蓝。然后我们断点范围的话,这个这个范围怎么选?我们就是说, 嗯,一般就是说我们这个从负六十到零,那这个断点的范围肯定是要在这个负六十到零之间,一定要小于这个,就是在负六十到零这个区间内去选择这个这个断点从哪到哪?如果你选择负六十之外和零之外的话,这样个点就会被断点给断掉,就看不到, 所以为了防止这样,我们这个断点范围是一定要小于这个负六十到零,所以一般我们选的话,大家可以按自己来,一般就是说你一定这边的开始点一定要小于,就是要大于这个负六十, 就是我们这边选负五十五,然后这边结尾的话就要小于小于零,然后为了保持一致的话,这边跟负六十小啊,差了五个,五个,五个单位,那 零这边也要差五个的话,那这边零这边就就选择负,然后这样就呃可以了,然后就点击应用即可,点击应用之后这边断点就做好了,大家可以看到这这个断点到这个点的距离和这个断点到这这边的距离是差不多,应该是相等的,因为这边就是按照这样五个单位来做的,所以说是一样的。 然后接下来我们就是大家可以看到这里的坐标轴,呃,就比较密集,然后这个,呃我们我们怎么去啊?处理呢?我说这这边的话,我们就这是属于是刻度问题,所以说我们在这里选中这个刻度,选中这个刻度之后,然后在这个下面这个主刻度这里 我们点击嗯,暗自定义位置,这个就,嗯,大家就是有几个时间点,比如说你我们我这是十分钟测一下,然后在负六十,就是在按反应了一个小时,在这边就是说, 呃,这边就是零,以后就是就十分钟一个样,就是那就十分钟一个点,然后在前面就是啊六十分钟前,也就是按反应六十分钟前一个点,按反应后一个点,所以说我们这边就是位置的话,就是啊在负六十取一个,然后领取一个, 都在是十二十、三十、四十、五十、六十,这样就可以了,这边就 这样就可以了,这个就横坐标就搞搞定了,这边就是就是一一对应的,这每个点都能都能显示在坐标轴上,然后后面后面这个大家可以看到这个,呃,这个下面就是负六十,距这边还是太宽了,然后 对应到这边他也是,呃,六十到这边也是太宽了,所以说我们给他把这个坐标轴为了就是美化一下,就是要把这个坐标轴的这个范围给他调小一点,就这边我们就先调到负六十五,然后这边因为是六十,那我们为了保持一致,那就调到六十五,这样就可以了。这边弄好之后,嗯, 接下来就是把这些边边框框给它加起来,就是我们也是啊,这边也就是同样是调出刚才那个页面,也就是双击坐标轴嘛,这边就出来了,都点击轴线和刻度线给大家拉大, 就是方便大家看中我哪一个地方选的地方啊?位置我这边,我们这边啊粗细的话全调成三, 这是我平时常用的一个,大家可以参考着我的来,也可以按自己的来,大家接下来就是给它操作一下,这个上周我们就不要了,然后右轴右轴我们也是不要这个刻度的,所以说全点无就可以了,这个是拖曳 ctrl 三,然后应用一下, 我这下就,嗯,大概的就是这种框架就出来了,然后上周这里这里没选好自动刻度,然后选无,然后 那这样就呃可以了。然后再把这个,呃这个刻度给刻度刻度线的这个标签,呃给它弄一下,然后这边把格式,格式的话这边字体我们选择 times new normal, 然后给它加粗,大小的话我是用一般用二十八,然后还有一个左轴的这边把字体调一下,跟刚才一样, 这个加粗二十八,我这边应用,我这边就弄好了。然后呃就是这个,这个这个标,这个坐标轴名称的话,这个就在这边会方便一点,因为在那个里面好像没有加粗的选项, 你选三十六,这个刚才字体没选好,三十六 就搞定了,然后把这个音给它调一下,音量大小的话调到二十六或者二十八都行,调到二十六,二十八有可能会太大。 然后 接下来就是关于这些线条的这些一些啊美化,我们双击这个线条,首先我,我想把他们这个呃每个每个点的这个符号给他改一改,这个怎么改呢?就是这里有两种方法,我先演示一种就是比较, 就是我比较用常用的方法,就是我们直接在这个符号类型这里选,然后点着点这个在符号类型这个选项框点这三个点,因为我们只有三条线,他这个一二三就跟这 啊,一二三就是一二三四,就跟这边的线条这边一二四,因为这三根线条是一一对应的,所以说我们直接点就在这里面选择要的自己喜欢的形状,往这边统一,全改成这种, 好确定给它应用一下,然后这样就全调成了这种球体,这边应该这是那种二十球的,然后这边我觉得这个符号有可能啊,就是有点小了,就给它稍微调大一点,在这个符号里面,然后把这个 调到十左右吧,看一下,这样就大了一点,然后再把这个线条粗细给他调一调,线条粗细还有颜色点,这个就双击这个线条,然后这里面就会有。然后首先是这个线条我们也给他调成三把,然后颜色的话我们选一个,呃,这个吧,这个调 明显一点,然后弄好之后大概的样子就有了。然后接下来就是还有一部分,就是这个这个啊背景,这个背景的话,嗯,我在调这个背景之前教就是跟大家讲这个这个宽度,就这个负六十到零这个宽度,还有 还有中间这个这个小的这个线的这个长度怎么调?这边有可能有些人会用到,所以说我就搁这给大家讲一讲,我们也是 双击坐标轴,首先是关于这两两节线的这个这个断点线的这个呃长度怎么调呢?我们就点击这个断点,都在这 这个断点标记长度,这个就是断点标记嘛。然后这个长度我们可以把它调小一点,调到五,大家可以按自己的顺序来,但是就是主要是教给给大家讲一下这个东西在哪调,你看这个就小了, 然后要大一点,就把这个数值往大调就可以了。接下来就是这个这个负六十到零这个距离怎么调呢?就是点击这个细节点下来之后呢,然后在这里这里有一个轴,轴长百分比占多少?这个我们这里也可以调,这边的话,因为我觉得他有可能稍微有点宽了,所以说我们就是为了 让他嗯美观一点的话,我们先给他稍微缩小一点看看,这样好像就就挺好的,因为这里有个符号不能太贴,这个有可能看起来就有可能会差一点,所以说我们就这样这样就挺好。这边就弄好了之后呢,然后我们就 呃把这个背景给他们加上,因为这是为了体现一个黑暗和光照的条件,所以说我们在这 啊给他加一个这样的背景,这个怎么啊?这个怎么弄呢?就是我们点这个,这里有个矩形工具,我点点了之后呢,然后在这边框两个矩形,这个大小我们现在可以随意弄,待会可以去就是在这个他的属性面板里面 去给他调整。首先这个边框我们是不要的,所以说我们这里就调成无就可以了,然后填充,填充,因为是黑暗调节,所以说我们选择啊黑色,然后点到红色,黑色, 黑色调好之后,然后因为黑色如果没有透明度的话,它这个就会把这个线条给盖住,所以说我们就给它一个,呃,给它一个透明度吧, 调到五十,然后可以看一下这个有点还是太那个,嗯,其实这个也可以,你可以把它把它置于数据之后,哎,这样也可以,但是如果,嗯这样感觉还是太深了,所以说我们再双击,我把这个透明度给它调一调, 这边给他调到六十吧,六十五左右,这样就挺好。然后再把这个尺寸,尺寸这里就是调整大小, 这里的话单位,单位,这个地方就是为了方便大家调整,我们这边要选择坐标刻度,这边你就可以根据这个坐标刻度来调整它的一个宽度和长度。这边的话因为我们这边是从刚才大家要是记得的话,我们刚才应该是从负六十呃,负六十五开始的,所以说我们这边改到负六十五, 然后右边的话因为按反一直到零分钟结束,所以说我们这边调调整到零,然后上下上下的话,我们就调这边应该是一点一左右,大家可以打开它你们自己的那个对应数字的动作表给他调整一下,这边就是应该是零点一,然后应用一下,哎,这样就 把这一段按反应这一段时间给,就是给它表示出来,然后之后再之后再录呃,跟这个呃进行相同的操作,然后给它复制一份,这里点到这里复制,然后再粘黏,也可以 ctrl c、 ctrl v, 然后把这边 挪过来,稍微给它挪过来之后,然后双击这里就可以打开它的手机面板,我这边就不用调整它的边光了,因为这边已经调整好了,是复制了它的,所以这边颜色的话我们就选一个太阳光,因为一般是就是模拟太阳光的那种灯,所以说我们就 这样选这个颜色应该就可以了,大概这个颜色大家都可以按自己的来啊,我选择这样就,然后他把十分调一调,这边就从零开始到六十五结束,我这边上下的话就是一点一到零点一, 好,这样就 ok 了,然后再给它加一个文字标识,这边就选择这个文本工具,然后点击这个,然后点击 dark 啊 k, 然后框全选一下,然后给它描黑,然后把它拖到一个合适的位置,然后再复制一份。 粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘粘。 然后给它挪移,哎,这样就嗯差不多了。然后这个时间有可能有点,就是有点离这个坐标轴太远了。大家呃,调的话也可以这样通过这个上下键来调整,也可以通过这个点击它的属性,这边都有它的一个位置的,控制的一个 呃东西就是一个程序,呃这个边界来这里可以走 y 方向嘛,就是这个也可以通过这个来统一调整。这边我调个负 应该啊,这样就负,有可能还是问负八吧,再试试,这样就差不多了,这样就应该是大功告成了。 然后大家如果有什么其他问题可以在评论区留言,或者就是说直接啊,直接直接点击,点击我那个私信我吧,私信我都可以,然后到这里就啊这个图就教学到此结束了啊,谢谢大家观看。

用而今画了上百张优质的插图,今天我们聊聊导图那些事,总是有小伙伴们会说,为什么我导出来的插图就不能编辑,你看像这样无法编辑的,但是我们导出来的图呢,可以改文字看,可以改文字,可以去直接把它改掉,也可以直接去修改它的颜色, 都是可以用来修改的,这种是怎么做到的呢?对于可以编辑的而今图呢,我们这里有两种方式,第一种方式就是直接给他导出矢量图形, 矢量图形是什么?矢量图形就是我们 ppt 里的圆形啊,方形啊,字体啊这些东西,这文字这些东西就叫矢量图形,能够直接进行编辑的哦。还有一种就是我们把它当做一个文件嵌入到我们的 or 句里面,然后它打开之后呢,我们就可以重新开一个 or 句的窗口,然后我们在这个 or 句里面进行编辑,进行处理, 然后你关闭之后呢,它就会自动保存,这是两种方式,第一种方式我们点击文件,然后这里有高级点击对话框,我们导出的格式是 ppt, 首选 emf, adobe illustrator 就 首选 eps, ok, 然后我们只要把它导出来,然后把它放到我们的这个 ppt 里就可以了,我们可以直接把它拖进去,这个图就是一个矢量图形,但是在处理之前呢,我们要取消两次组合,一定要取消两次组合,并且用到的软件是 powerpoint, 微软的 powerpoint, ok, 然后我们这里面的这些东西呢,都可以来进行调整, 不管是线条还是我们的边框都是可以调整的。然后第二种呢,就是我们导出一个关联的文件,这个时候我们用到的方法是右键复制,复制页面,复制完页面之后呢,我们直接粘贴就可以了。这个图的话它就是一个带有链接的一个图,当你双击进去的时候,它会打开一个 origin 文件。 好的,以上就是两种能够导出可以编辑插图的方法,我们今天一次性给大家讲清楚了,就可以解决大家导出图片不可以编辑的问题了。我们是大课科研绘图,我们下期再见。拜拜。

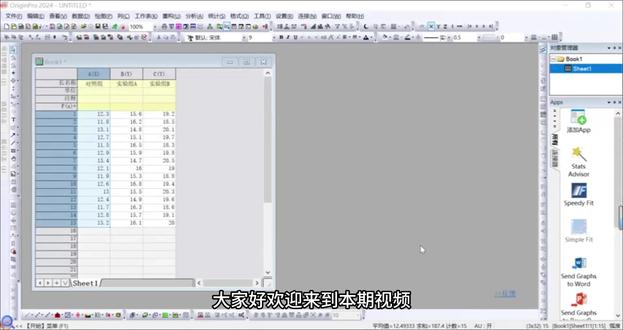

大家好,欢迎来到本期视频,今天我们来学习如何用奥润纸绘制小提琴图。在操作之前,我先简单介绍一下小提琴图是什么。大家可以看我屏幕上的这张对比图。 左边是我们熟悉的镶线图,他只能告诉我们中位数、四分位数异常着这些基本统计信息。但是如果两组数据中的中位数和四分位数都很接近时,镶线图看起来几乎一样,但他们的分布形态可能完全不同。 右边这张图是小提型图,它就解决了这个问题,它通过两侧的曲线展示了数据的概率密度, 也就是说哪里数据密集,线型就宽,哪里数据稀疏,图形就窄。近年来,越来越多的 sci 七干核审稿人推荐使用小提型图来代替镶线图,因为它能展示更丰富的数据信息,所以学会这个图非常有用。 下面我们就来一步一步操作。假设我们研究某种药物对植物叶片中叶绿素含量的影响,共设置三个处理数据。对照组 仅浇水,不施加农药叶浓度组,也就是实验普 a 施加每升五十毫克的药物浓度,高浓度组施加每升一百毫克的药物浓度,每组测量十五株植物的叶叶绿素含量。 接下来我们打开 os 软件,这里我已经打开了,我使用的是 os 二零二四版本,二零二零及以上版本都可以支持小梯形图的绘制。首先我们要输入数据,这里我已经提前输入好了, 在我们在长名称对应的位置输入对照组、实验组 a 和实验组 b。 我 们可以看到对照组,它的数据大概在十一点五到十三点四之间,实验组 a 的 数据大概在十四点七到十六点八之间, 实验组 b 的 数据大概在十八点三到二十点五之间,可以看出随着药物浓度的增加,叶绿素含量有明显的上升趋势。 接下来我们就要开始绘制图了,第一步就是选中所有的数据,我们将鼠标放在 a 列的上方,会出现一个小黑色箭头,左键点,点击全部选中,向右拉会全部选中所有的数据。您点击菜单栏中的绘图按钮, 找到统计图,然后在右边找到带箱体的小提琴图,这样我们就会弹出一个绘图窗口,出现一个比较粗糙的一个小提琴图, 现在我们开始进行优化,任意的小提琴上双击会弹出一个绘图细节的窗口,我们再找到组, 编辑模式下点击独立,这样我们就可以改动某一个小提琴。我们选择对照组,点击应用,找到分布对照组 a, 对 照组的提琴颜色设置为红色,点击应用, 点击实验组 b 分 布,找到填充颜色,设置为绿色,点击应用实验组 b, 找到分布,填充颜色,蓝色,点击应用, 你可以点击确定看一下这三组数据对应的小提琴图的颜色都改变了,这样我们可以更好的来区分。 接下来我们就可以调整一下箱体,同样的点击任意的一个小提琴, 会弹出绘图细节窗口,我们点击对照组,然后点击图案,在填充颜色中找到白色, 然后把跟随线条透明度的前面的对勾去掉,然后把透明度选设置为四十,点击应用,调到箱体,使一般的箱体宽度设置为十, 点击应用,再选择实验组 a, 点击图案颜色填充颜色为白色,跟随线条细透明度去掉,透明度为四十,点击应用, 箱体的宽度同样我们这里设置为十。点击应用图案,我们选择十元组币图案填充颜色为白色,跟随线条透明度去掉,设置为四十。点击应用,箱体的宽度同样设置为十。 点击应用,我们可以设置,如果想设置中位数,可以选择它的图形中我们就任选择白色的也可以设置为平均值点,前面的对勾就可以了, 我们这里就只设置为设置中位数以及确定,这样我们这个不基本上这个图就做好了。接下来我们调整一下坐标,先调整外肘,再双击肘,会弹出外肘坐标,我们设置七十只, 我们可以设置为九,然后结束设置为二十三,这样就覆盖了我们所有的数据。你点击应用,点击确定,那今天的内容就全部完成了。接下来我们快速一下回顾今天学习的内容。首先是小提琴的概念图, 概念它是镶线图和和密度图的结合体,能够展示数据的分布形状,并且我们还美化了一下图, 增加了中位数。小提琴图是目前 i c i 论文中非常流行的一种格式化方式,建议大家在学习在自己的论文中尝试使用。希望今天的视频对大家有所帮助,如果觉得有用,欢迎点赞收藏,我们下期视频再见!

导师不教,我来教像这种具有顶开效果的一个数据图外框,它又如何回事呢?安排, 首先我们来到我们的 orange 这个页面哈,我们正常画的一个图呢,它应该是没有这种外框的,我们要怎么来调整它外框以及它这种呃刻度的粗细呢?我们直接点击这个刻度尺双击,然后呢我们就来到这个页面,然后我们调整轴线和刻度, 然后这边呢我们比如说上周它没有显示,对吧?我们直接给它显示,然后粗细调为二,这改为五,这改为五, 然后下周我们统一调为二。啊,这个要统一一下 左轴,这也是调整为宽度都调整为右轴,右轴这个也是显示一下,然后粗细调整为二,然后这个显示五,这个五, 然后验证确定叫我们一个这种外框就回就完成了,感谢大家观看。

导师不教我来教。听说你在欧润真中还不会是这种具有三 d 效果的一个柱状图安排,首先我们打开我们这个数据,然后选中我们要会制的,之后呢 选择两个吧,带一个误差棒呢,然后绘图,然后点击三 d, 三 d 这里呢有有一些很多三 d 图,我们选择这个,然后,然后呢它就会出现这种效果。 接下来呢,好,我们可以双击它,然后调整一下我们的一个呃宽度,这个的话图案轮廓显示, 这是调整颜色的轮廓,轮廓的话宽度我们可以窄一点,八十调至六十八,这样的话它们之间就会有一些距离。 use 好 这个距离吧,我们选择这个距离,然后呢?嗯,图案,然后我们可以调整一下颜色,颜色的话我们直接点中它,按点使量增,我们选择 之前我们用的一个颜色,我们的数据库的一个颜色,然后增量。开始于开始于 这个点吧,开始与紫色,我们选择这个紫色,然后应用,然后可以看一下它是现在一个效果,然后这个灰色框呢,我们直接不要了哈,边框的话我们直接无, 对吧?这样的话我们再调整一下这个模式,无,然后调整一下不透明度,调成二十, 这样可以看一下就有点半透明的这种一个渐变的一个效果。好,这个应该差不多了,产生到十九吧,二十吧, 好,我们感觉差不多的时候呢,我们直接可以来确定它。 好的,这样我们一个柱状图的一个立体感的一个效果,我们就会制完成了,感谢大家观看。

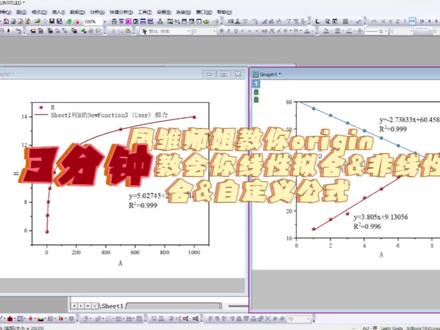

今天来和大家分享一下如何用二阵进行数据拟合。比如在做标准曲线的时候,一般用到的线性拟合,这里是一份我用 ai 生成的拟合度很高的数据。首先我们用数据做散点图,选中一天数据点,点击菜单栏 分析你和线性,你和打开对话框,这里有一些设置,比如你要一条过远点的你和线,就在这里勾选截距设置为零。 这里是一些输出项目的选择,这些内容会单独生成表格数据,你和曲线,这里默认的是在数据范围内就是输出的,你和线不会超过原始数据的横坐标范围。下拉也有很多选择,我这里选择贯穿坐标轴, 设置好之后点击确定这些内容,也可以后期点击图左上的小索进行修改。这里会直接给我们一个关于你和线信息的数据表。 一般我们会在数据图上把拟合的公式和拟合度写上,可以根据需要保留有效数位。拟合度越接近于一,说明拟合效果越好。 同理下面这条数据点也是一样的。下面这条的拟合曲线图我选择了默认的数据范围内,剩下的就是美化的工作了。 在你和设置中勾选的输出信息会在数据表后面生成单独的数据表。接下来说一下非限性,你和这份数据,我要用这个公式进行你和点击非限性,你和打开对话框, 这里面自带很多你和模型,下面可以选择预览公式或者曲线。同时在散点途中,我们也能实时看到数据与公式你和的大概样子,但不是最终结果。这里给大家演示一下如何自定义设置公式,点击新建后弹出这个对话框,选择下一步, 在这里把字变量,因变量和参数写上,用逗号分隔,下一步写上公式,注意乘号不能省略。 输好公式之后点击快速检验,这里跑一下,如果输入的公式格式有问题,这里会显示破折号,输出数字的话就是公式没有问题,一般后面就没有什么设置的了,可以直接点完成, 点击你和剩下的常规操作就和宪信你和一样了。

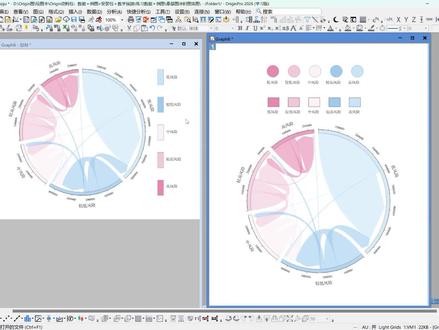

弦图的图腻如何从左边变成右边的格式?哈喽,我是小野,今天来回答后台小伙伴提的问题,弦图的图腻格式如何进行更改呢?首先我们放大这幅原始的弦图, 在放弃的内容中,我们已经讲过,弦图的图腻想要从数值的格式变成水平的格式,只需要单机,在跳出来的菜单框当中,我们选择水平的布局就可以了。 水平的图腻更改好之后,如何调整每一个图腻的长宽高呢?如果打开我们的布局格式,你会发现我们可以在其中进行色阶宽度的设置,比如我们把宽度改的更大,改成 两百八,点击应用之后,我们的图腻变得更宽了,但是在这样的布局当中,好像并没有对长度的更改,那怎么解决呢?这里给到一个非常斜修的方法,我们可以点击选中全部的图腻这块, 紧接着我们调整边缘的移动框,进行一个手动的拖拽,它是可以自由拉动的,也可以调整到想要的大小,想要的形状,比如我想要正方形的小一点, 那么我就调整的这样,就是第一种弦图图利的格式更改方法非常的简单。那么第二种呢?如果你想要使我们的弦图图利从正方形变成圆形,要怎么办呢?方法也非常的简单,我们可以进行自行的插入,在左边的工具栏当中,我们找到圆形工具, 按住 ctrl 键把圆形调整到你想要的大小,形成一个圆形。之后呢,我们双击这个圆形,打开它的设置菜单,在其中我们将它的边框调整为浅灰色, 将它的填充颜色按照我们自定义的颜色进行更改,那我们的这个填充颜色呀,要和我们闲图自定义的颜色一致,点击应用之后,第一个图内的色块就形成了,然后我们就可以采用复制粘贴的双击修改它的填充颜色,就不断的复制粘贴,将所有的颜色都给粘进去。 所有的色块都填充好之后,我们选中所有的色块,然后在右侧我们找到引端对齐,并且找到横向分布,那么我们的图例色块就已经拼好了,接下来我们将它进行一个组合,点击右侧的组合键, 然后就是我们为它添加标签,那么利用这种方法,理论上你可以得到任何形状的你想要的图例。 好了,来总结一下,我们要更改弦图的图例形状呢,我们可以通过两种非常简单的方法,第一种呢就是通过手动的自由的拖拽,形成你想要的不同长短的正方形或者说矩形。 二种就是左侧工具栏当中的形状插入,你可以插入任何你想要的形状,然后将填充颜色更改为我们自定义的和弦图一样的颜色就可以了。

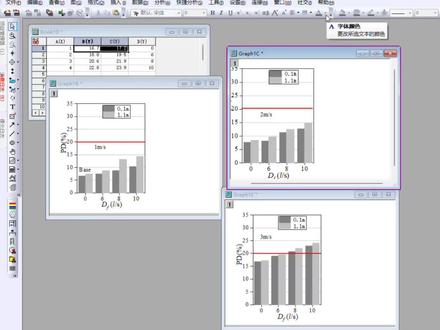

怎么在 orange 中实现把单个图组合成一张图呢?今天我们来看一下怎么操作。 首先我们点击图,然后再点合并图标,打开这个界面,可以看到它默认是给我两行两列排列,也可以根据自己的需求去做调整,我这里做一行三列, 下面还有一些属性的设置,我们可以暂时先不管到那个大图里面再设置,那么现在我们就得到了一个一行三列的图组,我们可以美化一下, 然后这张图就可以用在我们的论文中了,点击复制, 复制为图片粘贴在你的论文中,调整一下图片的大小, 这样的话就做好了一个图组。本期的分享就到这里,谢谢大家的观看。

老师不教我,来教我们画完叉 p s 一个分线图之后,如何填充颜色呢?安排, 然后呢我们先打开我们这个数据呢,我们可能就是要将它命名一下,比如说哪一个?比如说分一、分二、分三,然后以及这些其他的一些标志,然后这些数据我们整理完之后呢,我们直接选中这个,这样全选之后呢,我们点击绘图 绘图的话这里有个模板中心,模板中心呢?它会有很多模板哈,包括我们那个叉 p s。 呃,这种模板也有很多,大家可以看一下,包括这个叉 p s 线图或者叉 p s 区域图,它都是有的, 我们最好选择哪一个呢?选择我们的一个叉 p s 区区域图哈,应该是在上面, 这个我们耐心找一下。 对,这个,呃,有个叉 p s 面积图,我们就选这个就可以了。 呃,然后呢我们选中它之后直接下载就行了,我这边已经下载过了,我就不再下载。然后我们直接点击绘图绘图,然后点击我这我储存的一个用户模板,然后呢它就会成一个这样的图, 这样的话你就它就会直接就出来了,对吧?但是如果我不喜欢的颜色,我想要一个一个的编辑,我该怎么办呢?像我这个图一样,然后第一步的话,我们需要把这几个图拿过来啊,拿出来, 呃,拿出来之后呢,我们直接就可以来来单个的编辑了,比如说我们双击它, 双击完之后呢,我们要怎么着呢?我们直接改它这个颜色哈,这个的话就是有很多颜色库哈,你直接选就行了。呃,我这个是自己组织的一套,呃,将近五十套吧,顶开科研绘图色配色以及它的案例,呃,就是就是这种吧, 准备了五十套,然后我这边已经导入我的呃一个 orange 珍珠了,就可以直接使用。 呃,然后呢这个配色库呢?我们整完之后呢?我们直接,比如说这个,比如说我们选择二零二六幺零零幺零 c 啊,这这个模板我这边已经导入了将近五十套。然后我们第一个我们直接选择它应用,对吧?然后图案一个线条,一个图案要应用, 然后我们再选择这样的话我们直接确认。然后第二个呢我们再双击 双击,我们选择这个颜色图案还是选择这个确定,然后这个我们选择我们第三个绿色的图案 确定,然后第四个选择我们蓝色图案, 第五个是我们的一个紫色,只要按它的顺序来就行,这种的话它就是非常好看的, 对吧?这五个基本上就绘就完成了。然后这边还有一个好像这个的话,我们选择第六个 图案, 然后我们再修一下这个底下这个颜色的话,我们可以用一个蓝色的,应该就可以。 然后我们再双击这个颜色,这个颜色也可以调整哈,按照自己的需求调整就可以。比如说我们用一个这个浅蓝色, 这样这个呢我们选择我们的一个,这个的话我习惯用这个稍微立体一点点的哈。然后比如说颜色的话,我选择一个我们这个淡粉色, 呃,可以再深一点点 确定,呃,这样基本上就完成了,这样一个非常高级哈,我个人感觉我还是非常喜欢的这种一个配色效果, 呃,最终一个点呢?我再强调一下,如果就是比如说你进行一个区域填充的话,我们一定要选在线条下面的话,一定要有一个这个,这个一定要选择一下,比如说,呃起用起,用这个填色至另一条曲线, 对,我们基本上就是选择这一刻啊,然后他就会汇集到这里。好的,感谢大家观看。

今天给大家分享的是最零基础的从数据的导入到做简单的图形以及更改横纵坐标。 首先我们看一下数据的导入,就首先我们每一次做实验,实验数据都会放在 excel 当中,然后它横纵坐标我们有的时候是这样排列的,然后你把它复制到这个 orange 里面的时候,你用这个转置粘贴,它就会从横着变成竖着,然后这个地方是增加力,就比如说我们时间都是零五十这种的时间, 你想画一组图片,它的横坐标都是这个时间,但是是不同条件下的,然后你就通过点这个增加它的列,接下来我们就把它每一组的降解效率,把它复制粘贴过来。 当然你可以多选,按住 ctrl 键,然后再选下一列,然后同样再选下一列,选完了之后 ctrl c, 然后到这边转至粘贴,他就把所有的都粘贴过来了,这样的话他可以快速的导入数据。接下来我们看画图,这个是时间,这个是降解效率。然后你把它全选之后,点击绘图,看你想做什么样的图形。 比如说我们想做折线图,那就在折线图里面找,想做点线图就在点线图里面找,找到了之后点击它就自动做出来了, 然后这就是作图的部分,当然你如果想做柱状图,它也可以直接点柱状图就可以了。然后第二部分就是这个图形的美化,我们做出来很丑,所以这时候你首先要改它的横纵坐标, 它纵坐标是降解效率,直接双击这个横纵坐标是时间, 另外它的字体同样是双击,选中之后在这里就可以修改宋体,一般要把它放大一点,比如说用二十二, 同样这个也是。当然如果你的是英文的话,你就要用新罗马这个,比如这个数字我们就要用新罗马,会好看一些。 另外这个坐标也可以加粗,就双击 进来之后它就会有这个轴线和刻度线,轴线粗细我们一般是选二,或者是你根据你的一些刊的要求来选择,然后这个, 然后这个刻度你可以选择朝外,也可以选择朝内,这个是刺激刻度,就是这个小刻度你可以选择向外还是向内, 然后这个刻度就比如说这个是从它是从零到一百一的,然后如果你觉得这里太空了,你也可以改一下它的范围, 比如说我就是想直接让他从零开始到一百结束,那这个地方你就用零,这个就一百结束, 点击应用,你看他就从零到一百,然后他的这个键也变成了二,同样他水平就如果想改水平的刻度,就点这个水平就可以, 那我也是从零到三十分钟,那三十点九也行,因为如果你太贴近了,有点丑, 然后点击应用,你看它就从零开始,当然感觉留一点空间会好看一点,然后你根据自己的要求进行调整,所以这个地方是改它刻度的范围, 然后垂直方向和水平方向的,然后这个轴线呢,是改这个轴线的粗细,还有这个轴线的刻度, 点击上轴上轴就是让它显示显示,但是不让让它有这个主刻度和副刻度,就全部选五,然后粗细同样是选二,然后点击应用, 你看上面就变粗了,但是我们没有要刻度,这里选了五,所以它上面就没有刻度,同样的点击右主 啊,这样就调好了。另外这个线的粗细的话,你可以双击它,这里有个线条,它的宽度也可以选, 你看它就变粗了,你你也可以选择它是实线还是虚线还是其他的,你想用哪一种都可以。 当然如果你要想把某一条改它的线条或者是某一条进行修改的话,这里可以点一下这个独立,独立了之后每一条就可以改自己的了。另外这个颜色的话可以在这里挑选, 就是可以挑选每一种配色,这里给的默认色都很丑,如果想画出漂亮的图形的话,可以看一下我的这个视频,推荐了一些点开如何找到相应的美丽的颜色的。 另外这个符号在这里改,可以改每一个的符号,用三角形吗?还是用球形?都可以,你看。 当然如果你想每一组的图形不一样的话,也是在这组里面点独立,点击独立之后你再改的时候你看,比如说这个应用,它只改第一个,然后点第二个,它只改第二个, 看见没?所以如果你想让它全部统一的话,就在组里面点击从数,如果不想让它统一,你想一条一条的修改的话,就点击独立就可以,然后点击确定。 另外就是这个独立的修改也是双击,然后在这里就可以直接修改,比如说这是一摩尔的, 你就可以直接把它改成一模二,然后字体同样在上面进行修改,选中之后, 修改完之后把它拉到相应的位置。如果你想再添加个文本的话,就比如说这是绿离子的浓度, 这样就可以把它的图例修改完成了。另外我每次都不想要这个边框, 然后点击这个去除边框,然后他就去除了,然后这样就可以得到你想要的图例了。当然这个图例也可以调整字体大小,把它调整到合适的大小,然后放在合适的位置,这样就会好看很多。 这个地方他的这个地方也要改成行了吗? 这样看起来就比刚开始做成的那个图要好看很多。当然这个我也没有完全修改好,你们可以根据自己的需要,然后按照刚刚的方法进行修改。

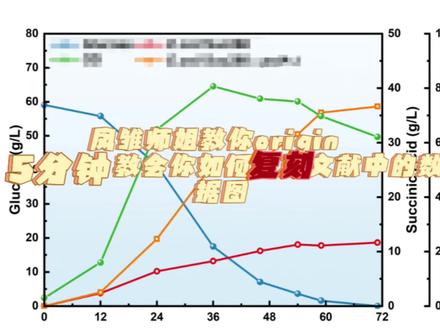

今天给大家分享如何复刻文献中的数据图。首先打开工具的图像数字画工具, 然后把我们要复刻的这张图导进来 这四条线,把它拖到有明确刻度的位置,不一定是图的呃,边界上只要知道那个位置的明确刻度值是多少就可以。 然后像这种多 y 轴的图,在复刻的时候一定要注意区分好你提取的那条数据线,他对应的是那一条 y 刻度,然后在这里输入上啊这四个明确的刻度值, 可以按住 culture 放大,尽量让这四条线在这个刻度轴的中间位置,这样提取的数据能够尽量准确一些。这里有好几种提取方式,这个是手动取点 啊,这个是自动拾取,然后这后面是分区域的这种拾取。一般这种散点图或者是点线图,我们会选择手动拾取,双击这个点,然后提取这个点的数据, 然后点击完成,这边这里就有导出数据, 嗯,导出数据的同时,它会自动生成一个,呃,一个点点线图, 然后这个导数数据的表格,它是会根据呃那刚刚那个工具提取的数据变动的,所以一般建议大家把这里面的数据复制一份,重新呃做一个表。 然后如果我们接着提取第二条的话,就反打开这个图片, 因为我已经把数据重新复制了一份,所以我一般会在这里删除刚刚提取的线条,然后重新提取, 然后这个自动拾取的话,呃,可能在折线途中比较常用,但是他,嗯,不是很智能, 他就是这样自动识别一条线,但是我们也可以看到他这样提取出来线可能会有波动啊,不是特别吻合,而且如果你的数据图中线多的话,交叉起来他就会提取的很混乱, 然后他这个提取最后导出的数据是根据你提取的顺序排列的, 所以如果你这像我这样东一头西一头的提取的话,你最后呃导出来的数据在那份表格上是乱的,直接用它画图的话,就会像这样 折线在乱乱画。然后这样的话你只要把提取出来的这份数据 啊重新放到那个,比如说放到 excel 里,然后让它按照这个 x 列的数据重新呃做一个升序或者是降序的排布,就可以解决这些问题。 然后我们可以来看一下这个分区域是去这种 柱形图也是可以呃差不多的道理进行提取的,但是像那种呃 x, r、 d 啊之类的图,那种就是数据点非常密集的那种啊,可能就不太适用。

olind 怎么绘制误差带图?上一期咱们讲了误差的基本操作,好像对挺多同学都挺有帮助的,那么今天咱们继续讲一下怎么用误差去绘制带有 y 值误差带的图形。 好啦,现在我也准备了几个数据,一个是 x, 然后三个是 y, 因为为了演示 y 值的误差带的绘制,所以准备了三列 y 值,总共四列数据。老办法啊,先把它复制到那边, 先复制,然后粘贴到 origin 这里我已经提前加了两列 y 了啊,所以数据是刚好能够粘贴进来。 然后呢,我们选中,直接用鼠标点三个表头,选中这三列 y 值,咱们可以直接用分析去取平均值,也可以在统计这里,那有一个物差异统计,然后统计到每一行,对吧?每一个数据点就是每一行点 open dialog, 把对话框打开, 打开之后呢,这里有个 quantities, 点击一下这里,我上一次用的时候点勾选了 mean 还有 standard deviation, 所以 就是默认了这两个,一个就是平均值嘛,一个就是一个方差,咱们就选它俩吧,点 ok, 这里就得到了外值的平均值,还有外值的一个误差信息。 那么咱们选中 x 轴的数据点,按住 ctrl 啊点 y, 点这个 l, 用鼠标点表头就可以了,然后点左下角,左下角这里有一个会制的快捷图标,如果你不想用,就去上面用那个 plot 按钮去选也是可以的。点击一下 这个就是 y l 的 会制好了,它画出来了,但是呢不太美观,那么咱们就用上一次教的基本操作去改它的颜色,我们双击一下这中间黑色的数据点, 首先可以看到它的图标, symbol 是 一个方块,我们可以把它改成圆圈试一下。点 apply, 可以 看到上面它就变成圆圈了啊。然后呢颜色,黑色,你觉得翻掉,你可以改成红色或者说蓝色,对吧?点个 apply 是 不是变成蓝色好看很多?这里只有一个数据表,所以选什么颜色其实都可以。 如果你会这个表里面有好几个数据,三四个曲线,那么就需要用比较好的配色方案,就跟上次一样,用 dependent 的 操作去修改颜色。好了,这里点个 ok。 那 么误差棒感觉也不太好看,好像别人会制的是误差带,对吧?那误差带怎么会制呢?双击一下这个误差棒,不要去点数据点了啊,这个时候要点误差棒 可以看到啊。首先误差棒它们为什么是每一个字母 i? 因为它们没有连接这里 connect, 它默认是 no line, 咱们给它选个 straight, 然后下面勾选一个 feel area, 把它们之间的一个区域给它填充起来,填充颜色就是默认跟你刚刚的数据点一个颜色,蓝色。我们点一下 apply, 看一看效果,点 apply, 嗯,这样看的话,其实效果已经达到了我的预设,因为只有一个数据,所以是不需要图例的,先点个 ok, 可以 把图例给删掉, 对吧?然后其他的,你看横坐标的数据也是比较刚好,间距比较刚好,纵坐标也是,所以不用改什么,就是把 x, x 跟 y 的 轴标题改一下就好了。 当然如果你也可以改,那上一期因为时间有限,没有跟大家演示怎么去改间距,我们演示一下怎么改间距啊?空白处,点击啊,图标内的空白处,点击右键选 s, s 弹出来一个对话框,那么这个对话框呢?例如我们就改这个 scale 的 水平值,它的 flow 是 从负开始,我们改成零,然后 two 的 话是零点一六,例如说把它改小一点,它就会变小啊,我改成直到零点一,先 apply 一下,可以看到数据点变少了,那么我可以先把它返回去啊,还是给它到一点六点个 apply, 这是比较完整的。那么下面间距是在这里改这个间距的方式,它是 major ticks, 就 那个大点,它是 by increment, 就 说你用一个布长来会指,例如说现在它的间距是零点零二,上面你就可以看到它是零点零四,零点零六,零点零八,对吧?我们把这个布长假设说,你改一下零点零三,假设啊, 点个 apply, 那 么咱们可以看到 x 轴的这个数据点,它就是变成了零点零三,零点零九,就是这么个意思。然后里面的这个数据点,例如现在是一个,我摁个二 点个 apply, 是 不是这个横轴,这里他就每一个大标中间就有两个小标记,对吧?那么我们还是改回一,那么这样的话就会制完成了,这就是一个 y 误差带的奥利给的会制,希望对大家有所帮助。

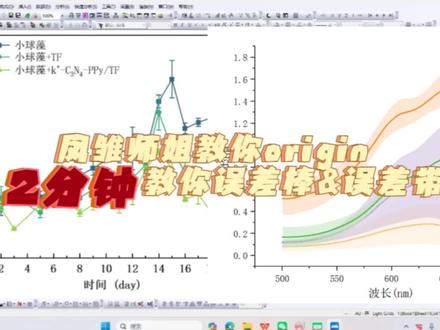

哈喽,大家好,今天给大家介绍如何用二枕做带有误差棒的图。我们在实验中通常需要做重复实验, 而且很多刊投稿的时候会让你补充误差,所以这种带误差棒的图是我们平时经常会遇到的。首先我们把重复实验的原始数据导入到软件中,然后在注视力进行区分, 同一样品的平行实验要标注相同的注示,然后点击统计描述统计行统计, 选择分组的标准,我这里是用的注示,大家也可以用长名称来区分。选择数据范围可以在点击统计菜单之前直接选好范围,也可以在这里的时候选择。 点击确定之后,软件就会按照分组帮我们算好均值和误差。如果你手上的数据是均值和误差数据,就按照这里这样把误差列设置为 y 误差, 选中均值和误差列会图、点线图、散点图和柱形图都是一样的,这样就有了一幅带有误差棒的图。如果是那种数据点比较密集的折线图,比如吸光度曲线,我们可以做成误差带的形式。 双击误差棒,打开绘图细节,选中误差数据。连线,这里选择折线图,同样的连线,我这里是直线填充曲线,这里打勾,然后设置一下透明度,误 差棒就变成了这种误差带的形式。然后就是发挥一下你的审美,调整一下线宽和颜色。
