盾构机有什么用

挖过隧道的小伙伴都知道，隧道不是炸出来的，而是被一台叫盾构机的机器一点一点啃出来的。今天带你看懂它是怎么工作的。这就是隧道掘进机，又叫盾构机及 tbm， 一个长度超过百米的钢铁巨兽。它并非流水线产物，而是为每一条隧道量身定制的。工程师首先要勘测地质，分析岩石强度，再据此设计出独一无二的掘进方案。它的所有部件由重型卡车运抵现场， 在洞口完成组装。机器的最前端是它的核心武器刀盘。它并非高速旋转，而是以缓慢而沉重的姿态向前啃食。 刀盘上布满的是真正的牙齿滚刀。这些叠状滚刀由高强度合金钢或碳化污制成，每一个都能在轴承上自由旋转。当刀盘整体转动并向岩壁施加巨大压力时， 滚刀便随之滚动，在岩石上压出一条深刻的沟槽。但它的工作原理并非研磨，刀盘上的滚刀之间存在着精确计算的间距。第一排滚刀压入岩石，产生向内的硬力裂缝， 紧接着，位于两道裂缝之间的后排滚刀再次施压。岩石不具备延展性，在前后两股交错的巨大硬力作用下， 夹在中间的石块会因无法承受张力而自动崩裂。所以七 b m 本质上不是在切山，而是在压山。它利用高压制造结构性破坏，让岩石自行瓦解。这是一种更高效、更节能的破碎方式。 在整个过程中，持续不断的水流会喷向滚刀为其降温，同时抑制粉尘，延长其使用寿命。接下来是第一个挑战，如何驱动这个庞然大物转动如此巨大的刀盘，需要惊人的扭矩，答案是液压系统。 机体内安装了四台并列的镜像柱塞液压马达。相比电机，液压马达能在低转速下提供无与伦比的扭矩。 他们直接与刀盘后方的巨大齿轮裂合，确保动力均衡输出。每一台马达内部，五个柱塞围绕一个偏心转子排布，高压油液依次注入气缸，推动柱塞对偏心转子产生力矩，使其稳定旋转。 而这一切的背后是精密的控制阀，它像一个大脑，精准调度着每一股油压的进入和排出时机。破碎的岩石废料被称为渣土， 如果 tbm 垂直掘进，渣土会因重力自然落下。但在水平隧道中，他们被刀盘底部的铲斗收集，送上传送带系统。这条贯穿整个机身的传送带将渣土源源不断地向后输送，最终有等候在隧道口的卡车运走。现在最核心的问题来了， 刀盘需要两万吨的推力才能有效破碎岩石。这个力量数位于 t b m 自身的重量。根据牛顿第三定律，施加多大的力就会受到多大的反作用力。在没有任何支撑的情况下，机器只会被向后推，无法前进。 解决方案是支撑靴，一套精密的液压夹持器系统，它位于刀盘后方，是整台机器的锚点。工作开始前，支撑靴会向两侧伸出，以巨大的压力死死撑住隧道洞壁，将机身牢牢固定。随后，主推进油缸启动，开始将刀盘向前推进。 这个行程大约一点二米，持续三十分钟左右，完成一个绝境循环。当主推进油缸伸展至极限绝境暂停，机器需要重新定位才能开始下一个循环，这个过程被称为重新称薛， 操作必须像手术一样精准。如果贸然收回支撑靴，整台机器尤其是在倾斜的隧道中，可能会因巨大的反作用力或重力而向后滑动，造成灾难性后果。为此，工程师设计了双重保险。在主支撑靴后方还有一套辅助性的防倒退系统， 重新定位时，辅助系统的夹持器首先锁死，然后主推进油缸收缩，将机身主体像毛毛虫一样向前拉动，随后主支撑靴再次撑开并固定。最后，辅助支撑靴松开，并由液压活塞向前移动到新的位置， 准备为下一个循环提供保障。这一系列动作环环相扣，确保了这头钢铁巨兽在征服山脉的旅途中每一步都稳如泰山。 同时，为了应对复杂的岩层，比如上软下硬的地质，刀盘，还配备了平衡液压千斤顶，他们能动态调整刀盘的姿态，确保受力均匀， 防止刀盘因受力不均而偏转或损坏。在这台机器内部，俨然一个移动的地下工厂，巨大的管道为前端输送新鲜空气和冷却水，保障工人的呼吸和设备正常运转。 后方的多个拖挂单元分别搭载着空气压缩机、油箱、液压泵以及整台机器的电子控制中心。操作员就在这里，通过无数传感器和监控屏幕， 指挥着这头巨兽的每一次呼吸和前进。他一边掘进，一边还在身后铺设轨道，为后续的物料运输小车提供通道，确保补给线永不通断。这就是 t b m 的 工作原理，一个集机械、液压、电子和控制工程于大成的钢铁奇迹。

大国重汽再出圈，世界最大高铁盾构机胶平一号正式出场！五月二十九日，重磅！国产重汽胶平一号超大直径盾构机在长沙顺利出场。 这台设备是目前世界最大直径的土压平衡盾构高铁隧道专用盾构机，即将投身胶平铁路茫山隧道的建设工作。胶平铁路是国家高铁主干网的重要组成部分，三百五十公里的设计时速凸显线路的核心交通地位。 作为全线关键工程，芒山隧道施工条件极其苛刻，超大施工断面、近五公里独头绝境距离，加上狭窄的始发施工场地，给工程推进带来巨大阻 碍。隧道绝境需要穿越多层复杂地层，还存在大块飘石，施工路线更是途经文物保护区、铁路、高速等重点区域。毫米级的沉降控制标准大幅提升了施工难度。 研发团队针对性完成多项专属升级改造，定制化刀盘适配复杂交接地层，耐磨性能大幅提升。专属扎土改良系统能有效杜绝施工杰尼饼问题。 智能注浆系统同步推拼技术，大幅压缩施工时长。 ai 智能管控平台可全程智能监测，调控施工精准度和效率，实现双重提升。盾构机刀盘融入和落文明龙马元素，硬核设备兼具文化底蕴。 设备后续将拆分运输，预计七月底正式开启掘进作业。胶瓶一号的落地应用，印证了我国隧道盾构核心技术的自主突破。国产盾构设备的持续升级，持续刷新着我国复杂地质高铁隧道的建设水平。

人是怎么在水下挖一条路还不塌的？卧槽，牛逼！要知道在长江底下三十层楼深的地方挖隧道，你只要犯一个错，整个空间会瞬间被水压，面包直接挤挤。 所以问题从来不是不能挖，而是挖了怎么活下来。人类必须造出一种东西，他能一边挖一边立刻把空间撑住，而这个东西就是盾构机。很多人以为盾构机就是一个大钻头， 他的本质其实是一套防止你别当场没了的一栋堡垒。他在水下只干三件事，不让自己停，不让自己倒，别让挖出来的洞消失。一、 为什么不能停？废话，他又不可能像人类一样扭头跑路，一旦停下，那就是结结实实的被卡在原地等死。而最容易让他停下来的，是前面这一圈牙。他的专业术语叫刀盘，有五层楼高，上面镶了百把合金刀头。 但在江底，地质像三明治一样，一会软一会硬，牙崩了坏了是常事。所以问题来了，怎么换牙？以前的方法很简单，拿命换， 潜水员顶着水压钻出去，并再打入高压空气的泥浆里摸黑干活。换刀一小会减压十小时，效率低还危险。但现在不一样了，刀头直接做成抽屉式，坏了直接往里一拉，换个新的再推回去，人就在舱内操作，不用下水，安全稳定且高效。 第一关过了，第二关耐力抗压。要知道，水下八十九米的压墙，相当于一只手举起一辆小汽车，所以扛压的这个核心部件主轴承 必须得硬到离谱。所以为了让他硬而不脆，中国工程师在钢材里夹住了稀土六六六，就是那种小小一块但稀的死死的强力磁铁，他能让精度在八米宽的面上起伏差不超过零点零二毫米。大心脏选手运转流畅，抗压防爆的问题解决， 但最后真正决定生死的不是向前，而是你历尽艰辛挖开的那一瞬间。空间是空的，下一秒水和泥就会把它重新通回，所以只能一边挖一边封。 机械臂把十五吨重的短片一块块顶上去，像贴瓷砖一样把这个洞空间抢下来，这一刻才算真正活下来了。在水下干工程，说白了就一件事，你要一直顶住，顶不住就没了。而盾构机就是那个帮你从头顶到尾的东西。

这台盾构机的模型呢，是二零一一年北京地铁十四号线建设的时候呢，用的一台盾构机，这台盾构机是气象九号，是我们当时设计的，那么这台盾构机呢， 由主机和后备套两部分组成，前面呢我们看到呢是刀盘，刀盘呢他被后面的电机减速机带动，启动起来，转起来 刀具，把土呢掘进下来，到了底部，进入土仓，土仓后面有螺旋机，把土呢转到后面来啊，通过皮带机呢，再到闸车上，实现了一个挖掘的过程。另外整个盾构机是如何推进的呢？它的动力呢来自于这边， 大家看这一圈呢，其实是一圈推进油缸，就这蓝色的部分，蓝色的部分推进油缸，推进油缸呢顶到后面的管片上， 有个返利就往前走了，实现了一个盾构机的往前的一个推进，那么管片来自于后边，后面拉过来管片，通过管片拼装机，把这一块一块的管片呢拼成一个环， 这就是隧道。所以说呢，盾构机呢，其实能够实现了挖掘和支护，边挖边支这样的一个功能。

注意看，一个巨大的圆盘从大山里钻了出来，它就是建隧道、挖地铁专用的工程机械之王盾构机，有它在的地方，哪怕在坚硬的岩石都会乖乖被挖穿。至于为什么这么厉 害，只因前端旋转的巨大刀盘上装满了高强度合金刀具，它们的存在赋予了盾构机钻山川地的强大能力。 从山这头进去，再从另一头出来，不仅能挖直线，并且根据路线的调整，盾构机巨大的身形还能在洞里灵活转弯， 直线拐着弯的挖期间，山体上切下的碎石会通过刀盘的旋转，由内部传送带运出隧道。同时，盾体内的机械臂会将预制混凝土管片及时填充到隧道内壁上，并浇注混凝土固定，做到边挖边建，等到大山打穿了，就是一条成型的隧道。

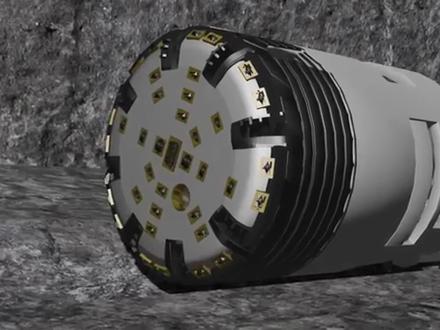

这就是地铁隧道施工必不可少的设备，盾构机。但你们知道盾构机是如何工作的吗？首先，为了让盾构机能够顺利的进入到地下开麻，要修建一个石挖井，由回 领土修气。而盾构机前端的刀盘系统不为重要，主要功能就是依靠机不断的旋转，将前方的土体进行切削，而为机提供前进动力的就是后方十六组大腿的液压千斤顶。 在盾构机尾部要安装返利架和临时管片，以此来支撑盾构机不断前进。而推进速度和输送速度可以根据不同的地址条件 调整，对于一般的盾构机而言，一年时间大概也只能推进三点五公里左右。此时被挖掘出来的渣土被螺旋机不断的运送出来，渣土被传通带运送至盾构机末端，被龙门吊直接转移至地面，随后在夜深人静的夜晚，被成 群结队的渣土车运送到指定位置。在盾工机推进一米左右时就会暂停，此时要在后方安装分段环拼装隧道，趁气管片有螺门吊送至隧道内，被放置在架设机上，通过液压气缸对其进行固定安装。趁机具备良好的密闭性，一旦永久支撑结构就位， 机器就会通过液压千斤顶将自身推离，趁机转以进入下一步的挖掘，如此仿佛。最后，你们知道盾公机在隧道内是如何实现拐弯的吗？

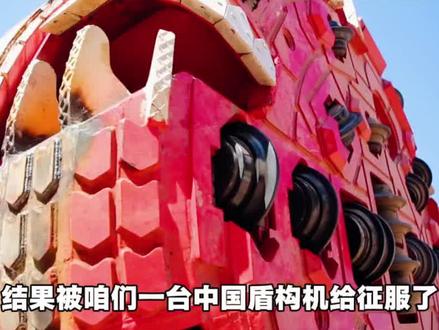

我的天爷，盾构机杀疯了！国产盾构机在澳大利亚悉尼征服魔鬼工矿，能在地底扭腰精准走位，大国重器彻底打破卡脖子，已经成为中国制造新名片。家人们，今天咱们得好好聊聊这个最新的工业奇迹。 最近那个在澳大利亚悉尼海港大桥底下搞事情的大家伙，你们刷到了吗？没错，就是咱们中国造的盾构机帕蒂加朗号！这事为什么让我这么激动？因为那地的工矿 真不是人干的，那是妥妥的魔鬼级！你想想悉尼歌剧院海港大桥，那可是人家澳洲的脸面！咱们这台机器要在地下五十二米深的地方干活，头上顶着巨大的海水压力，那个压墙相当于每平方厘米上压着五公斤的重物。 这还不算完，最变态的是他的路线。咱们印象里的盾构机，那都是直来直去的钢铁直男对吧？但悉尼这条隧道是个明显的 s 型大弯，最小转弯半径才九百六十米，让一个几层楼高，几百吨重，浑身钢筋铁骨的庞然大物在地底下走 s 弯， 这难度基本等于让你开着一辆加长林肯去胡同里还要玩漂移。但咱们的帕迪加朗号怎么着？ 他居然真的在地底下完成了精准的扭腰走位！咱们的设计师给他的身体中间加了特殊的液压油缸和精密的绞接系统， 拐弯的时候，这边的油缸伸长，那边的缩短，硬是让这个钢铁巨兽走出了一条优雅的弧线。这技术真的绝了！事实上，也只有中国盾构机目前有这种夸张到难以形容的黑科技。看到今天咱们在国外这么扬眉吐气，我这心里头啊，其实特别感慨，特别是一些上了年纪的工程人， 看到这一幕，估计眼眶都得湿润。因为咱们在盾构机这玩意上吃过的亏，受过的气真的太多太多了， 把时间倒推个二十多年。那时候咱们要修秦岭隧道，急需硬言绝境机，可是咱们自己造不出来啊，技术全在德国人日本人手里捏着，那时候的场景，现在想想都让人憋屈， 咱们去求购，人家那是真的漫天要价，最后没办法，咱们花了整整七个亿买了什么？买了德国人淘汰下来的两台二手旧机器，七个亿啊，在那个年代，这笔钱能干多少事？那时候普通人的工资也就是四五百块钱， 咱们花了七个亿也才能买二手货，但钱花了也就算了，关键是这气受的难受。机器运过来了，德国工程师在现场拉起一道警戒线，告诉咱们的工程师， 你们只能在线外面看着，不许靠近。最憋屈的是德国人的傲慢，盾构机图纸有问题咱们已经看出来了，老外却死不承认。机器坏了要修，老外按天算钱，一天咨询费就得六百美金， 还不算差旅食宿，而且人家那是大爷，每天雷打不动，只干八小时，周末绝对不加班，你工期再急也得等着。那种被人卡着脖子，被人当冤大头仔，还被人瞧不起的感觉，真的太刺痛人了。技术落后就是得挨打，就是得看人脸色， 但是咱们中国人骨子里就有股不服输的劲。也就是从那时候起，中国工程师发誓要造出中国人自己的盾构机。从八到三计划开始，一支平均年龄才三十岁的队伍就跟这钢铁巨兽杠上了。没有图纸就满世界找资料，看不懂英文德文，就一个词一个词的啃。 对着那两台花天价买来的二手货，一边施工一边拆解研究，硬是把那两万多个零部件的原理给摸透了。这条路走的有多难，咱们外人很难想象。从最开始的一无所有，到后来的艰难跟跑，再到终于能和国外品牌并驾齐驱， 直到今天，咱们终于实现了全面的领跑。这是一个什么概念？这就是一个教科书级别的落后追赶，跟跑并跑领跑的大国工业崛起史。 现在局面完全反转了，以前是咱们求着买人家的二手货，现在是全世界排队买咱们的新家伙，数据不会骗人， 咱们国产盾构机已经拿下全球超过百分之七十的市场份额，什么德国、法国、意大利这些老牌工业强国，现在都在用咱们中国造的机器挖隧道，连莫斯科零下三十度的严寒，咱们的机器经过防冻改造，照样干的热火朝天。有外国媒体评价说，我们面对的不是一家中国企业， 而是一整个中国产业集群。没错，这就是咱们常说的工业克苏鲁级别的实力。在郑州，在长沙，咱们有着全世界最完整的产业链，你需要什么样的盾构机， 多大的直径，适应什么地质，咱们都能给你定制出来，而且是量大管保。尤特斯蒂更牛的是什么？以前咱们被人家搞技术封锁，现在咱们卖出去的不仅仅是一台冷冰冰的机器，咱们卖的是全生命周期服务，是整体解决方案，从涉及到施工，从培训到售后，咱们包圆了， 这就是底气，这就是实力。从当年被一道警戒线隔绝在技术之外，到如今咱们的钢铁巨龙在世界各地打通地脉，这一切证明了一件事，核心技术从来都不是求来的，买来的 那是咱们中国人咬着牙拼着命一点一点干出来的。看着那些在异国他乡地底下轰鸣的中国制造，我就觉得特别开心，这才是真正的大国重器，这才是属于咱们工业时代的硬核实力，大家说是不是这个理？

他曾被德日垄断，一台售价超十亿。如今，中国盾构机横空出世，直接改写地下工程的世界规则。上世纪九零年代，德国海瑞克、日本日立垄断核心技术， 中国在这一领域完全空白。为打通西康铁路秦岭隧道，我国不得不耗资七亿购入两台德国盾构机，这笔巨款相当于一百个普通人七百年的工资总和。 中国盾构机的逆袭，正是源于这段技术困境。凭借二十年来的砥砺奋进，不仅让我们追平世界两百年的技术积累，更打造出了领跑世界的地下利器。 二零零八年，中国第一台复合式土压平衡盾构机中铁一号成功下线，一举打破外企一统天下的格局。此后，中国盾构机开启狂飙模式， 开路先锋十九号震撼问世，直接迫使羊顿购降价百分之三十。二零一七年，首台十五米级超大直径泥水平衡盾构机中铁三百零六号顺利下线，撕开国外对大直径盾构机的技术壁垒。 铁剑重工更是攻克主轴承这个卡脖子的技术难题，造出直径八点六一米、重六十二吨的全球最大整体式主轴承，性能比肩国际顶尖，掘进速度达到五到十米每小时，远超日德电竞一号 可变性盾构机实现八点八三米至十二点四五米无级调节，让施工效率提升百分之二十。而江海浩则以十六点六六米开挖直径登顶全球最大，直接推动全球基建项目攻击平均缩短百分之三十， 工程造价降低百分之二十以上。如今，中国盾构机全球市占率超百分之九十五，产销量连续八年稳居世界第一， 更将盾构机打入原产地欧洲，服务于巴黎地铁、意大利隧道等标杆项目。从长江之底到一带一路沿线，这头地下钢铁巨龙正用硬核实力书写中国制造的逆袭荣光。

你敢信吗？二十多年前，咱们花七个亿买人家淘汰的二手盾构机，坏了想修，老外直接拉起警戒线，连看都不让看一眼。那时候他们有多狂，现在就有多狼狈。看看这些当年的评论，全是高高在上的炒粉， 我们的隧道一周就会塌方，在他们眼里，离了洋设备，中国基建寸步难行。结果呢？咱们硬是咬着牙自己搞出来了。老外怎么也想不通，被封锁的中国凭什么短短几年就实现了从无到有的突破？等咱们的机器拿下全球七成市场，把欧美巨头挤得没半只实， 他们彻底破防了，满屏都是气急败坏的脏水，一口咬定我们是偷技术抄作业。说白了，看着曾经的学生全方位超越了自己，他们除了骂街掩饰心慌，一点招都没有。 嘴硬没用，还得看疗效。你看澳大利亚悉尼的海底隧道，深海高压还要走 s 型急转弯，西方设备望而却步，最后还得靠咱们的超大直径盾构机带着智能换刀机器人下海，干的又快又稳。还有意大利悉尼里岛的铁路项目，面对复杂的断层破碎壁制，也是 靠咱们定制化的全套装备才成功打通。现在那些老外只能无奈承认，虽然不想认，但中国的机器就是好用 娱乐中国方案这活儿真没法干。从当年被拉着警戒线防着，到现在全世界抢着要咱们的中国方案，中国盾构机的逆袭告诉我们，核心技术要不来，买不来，更讨不来。为中国基建点赞，让那些偏见和抹黑在绝对的实力面前彻底闭嘴！
