广联达斜屋面上翻边梁怎么画

咱们来看一下这个梁，这个梁他构造形式就是对的，互相卯固是吧？底筋断开，互相卯固，这与图纸设计与咱们规范要求是相符的， 那么这边他为什么就不行呢？怎么这里就都是贯通的，这如何调整呢？什么原因呢？ 啊？其实这就是因为梁胯的问题，因为咱们这个梁是用平齐板顶做的 啊，啊，看这里 他都是底筋贯通的，因为不符合接点做法，怎么就解决了呢？非常简， 就是一个重提粮胯， 哎，你看面筋断开，蘑菇 底接断开牢固， 这就是标准的接点做法 啊，看一下接点设置是不是默认的这个接点设置啊？是的， 这是图纸， 符合图纸做法，也是规范标准做法， 进排布看一下，排布看一下， 像这种情况，他这个支座啊，咱们要给他设个外贸，为什么设个外贸呢？ 你看在实际情况上，他以这个支座来伸上来的话，这个在这里是一个直毛，他是 根据进入支座达到毛无长度的一个直毛，那么这个直毛呢？ 应该是根据这边这个做法，最起码这个面筋给他设一个弯码。 现在这个按屋面梁呢， 咱们改成屋面框架梁，结点类别改成屋面框架梁，看一下 屋面框架梁，这个也是这个，其实这个是因为接点设置没有调整， 这个要调整一下接点设置 屋面 哎，调过来 以墙为制作， 这是他是认了以墙为制作， 以柱为制作，是一点七，其实现在这个只能是弯个十五倍就行， 这个根本不能一点七，是吧？一点七这个就根本不具备条件， 这上面浇筑完了，他本身这个阁楼这个层浇筑完了，这上面只有个呀，估计也就好，这就是一个弯折， 这只有个几十公分。是是嗯，一个五百 呀，真准啊。五百，记得就是五百啊。就是最大是一个五百的拐。其实啊， 哎，好，时间有限，学习更多关注翻帮帮你实战不迷路。

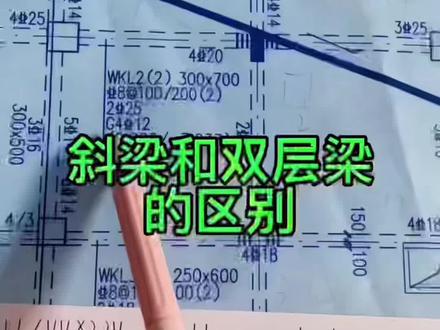

这种后面带有括号小斜线，这种标杆代表这个梁，这是个斜梁，就代表这些乌鸡，这些乌岩，这这个梁是个斜屋面上的梁，叫 用小斜线来表示的斜梁的标杆，这种后面带有括号顿号的，这叫双层梁，就代表这个零点零零代表本层的结构标杆。在本层上有这样的梁， 然后在这个本层往上一米六的位置呢。还有架这样的梁，叫双层梁，就两架完全一样的梁，叫双层梁，这就叫双层梁，就两架完全一样的梁，就叫双层梁， 这就斜梁，就在一条梁当中，它有两个标杆就叫斜梁，它做完以后就这样的就是一个斜屋面的这种斜梁嘛， 更多干货都在这个全彩三维建筑师图笔记呢，有需要的可以赶紧点击下方的小黄车，可以直接了解看一下吗？都是这种图文并茂的讲解，从基础到封顶全部都包括在内的。

大家好，欢迎来到我们的节目，这节课我们来给大家讲一下我们斜梁如何进行布置。我们首先来到我们的 cd 图纸里边，我们来看一下什么意思？我们在屋面的梁的时候，我们这些框架梁，我们看一下屋面框架梁， 比如说这个屋面框架梁六，他的尺寸是两百乘以五百，然后孤军 a 八间距一百，斜杠两百，也就是加密一百的间距，非加密是两百的间距，两只孤。 然后上部钢筋二 c 二零，下部钢筋二 c 二零，这个地方看起来，哎，我们的梁不是什么斜梁啊，但我们来看一下我们的这一个大样图纸，大样图我们来看一下在这个地方就是我们斜墙和我们的 这个挑眼破屋面，他这个地方的梁，看到没有？他是斜着布置的，不是我们，嗯，这一种矩形不是像我们这样的一个形式， 他是这样斜的。那我们在广联达基地沟里边如何布置？比如说我们随便去建立一个梁，按照他这个要求，比如说两百乘以，呃，比如说二吧，两百乘以五百，好，我们来看一下，比如说是不是两百乘以五百呀？ 这个地方好，两百乘以五百，好，随便去改一下吧。这个地方，那我 我们看一下这个地方，我们比如说随便在这里布置一下。好，然后我们旋转看一下他这个地方不是我们的斜的，那这个地方如何进行处理啊？我们在这个地方把它先三 除掉，选择我们的这一个钢筋这个地方，我们选择新建我们的易行梁，新建易行梁这个地方我们就来设置一下网格，网格的话我们这个地方要把它比例调成正确啊。好，首先我们来量一下 di 水平方向，比如说我们是这样的来给他处理，或者我们把这个图纸导入进去，在 cd 中绘制洁面图也是可以的。好，这个地方我们看一下这里是多多长？二零六，好，长度是二零六，相当于他是斜的嘛？好，高度， 好，高度过来，他相当于是这样维和起来。二零六，然后这边是多少？二零六幺二五，好，我们这里输入网格就这样。 二零六幺二五，好，然后这个地方垂直方向是多少啊？ d i， 我们给他亮一下，从这里到这个地方，哎，我们从这个地方来亮一下，好，是我们的五百，好，这个地方我们输入五百，好， 哎，看一下这个地方，哦，没有布置好哦，两百二零啊。重新来一下这个地方。 li， 二零六， 二零六的。 d i， 我们量一下二零六幺二五，二零六，逗号，幺二五，好，选择确定看见没有，然后我们再来输入我们的鞋的，然后就是从我们这个地方过来，然后这里 过来，然后这边过来往后退也退多少退。二零六，然后我们在这个地方输入付二零六，其实直接把图纸给他导入进去是最简单的， 就是我们图纸打进进去，采用我们的 cd 选择洁面图或者绘制洁面图是非常方便的。好，这个地方我们看一下框联式，就是我们的异形，这个地方我们去改一下，二 c 二零二 c 二零，该怎么调整就怎么调整，然后这里我们再来给他绘制看一下。好，比如说从这个地方到这个地方， 然后我们选择原位标注一下，然后我们再来看他就是我们的鞋的梁了，看到没有？这样就是我们的鞋的梁，所以说这里我们 把鞋做好，鞋梁统一布置上去，就会显示出我们这样的效果。大家就记住我们布置鞋梁的时候，我们可以采用新建异形方式给他布置好，谢谢大家。

斜屋面折梁的钢筋绑闸现场，对于这种竖向折梁，他的节点构造在规范中是如何规定的呢？打开三维模型，当弯折角度不大于一百六十度时，下部钢筋需伸至上部钢筋内侧弯折二十倍。 d 上部钢筋弯折通过不可以断开。

大家好，今天看这个梁的标杆他带过，什么含义呢？这种括号，一点三六五米，斜杠零零零，他是带过这个无框梁，他是一个斜梁，他这个零都是相对的，他并不是真正的零啊， 他这个零就带过这个地方的标杆是零，假设的是零，那这个地方的标杆就是一点三六五米啊，就带过的这一框梁这端比这端高了一点三六五米，他是一个斜梁，他就这种梁，就这种斜纹的斜梁， 有这个地方的标高，比这个地方的标高，他是高了一点三里五米，有这种，这叫斜梁，斜屋面的斜梁。更多干货知识都在这个全彩三维建筑是做笔记的，想要系统学图纸的，可以点击下方的小黄车可以看一下，了解一下，都是这种图文，并没的讲解。

首先呢我们来看一下这个图纸斜梁的到底长什么样啊？首先我们来看一下这个梁的位置，斜梁这种呢是比较简单的，例如我们可以看到啊，看到这样一个屋面荒凉十一一块， 而他的标纲呢是十一点三五八到十一点五，像这种标注的这种模式，这种量呢就属于斜量， 他跟我们平行梁平梁是不太一样的啊，我们西梁的标纲呢是有两个一头低一头啊高，而我们平行梁的话就是这样，这样要么呢就是说直接给一个标纲，要么就直接给啊，直接就是一个 起不给，那就是 h 话就是默认的啊。那如果说我们遇到这个斜梁是怎么做的啊？这个斜梁操作起来呢，跟我们这个 跟我们这个框架梁呢是非常像的，首先呢我们在识别梁里面呢，去点选它就可以了啊，点选它就可以了。然后呢这个标高呢我们可以看到啊，我们点选识别梁里面 前面的这些提取量边线和自动提取量标注，这个操作呢和其他的量呢是一样的啊，我们这里呢只只说一下这个斜量的不同的地方， 那么我们在识别的过程中呢，我们可以看到这个标高呢仅仅能只识别到一个十一点五 或者是十一点三八五，并不能说，哎，像我们这样十一点三五八，波浪号十一点五这样的一个一起识别，不过呢是没有关系的， 首先呢我们啊检查一下他的名称，洁面两百乘以一千二百二十，再检查一下他的 上部通常金分号，下部通常金两根十八的三级钢和两根二十二的三级钢，这个固金信息的来源呢？啊，来源于我们这个总说明啊，无面框架梁的固金为 a 八，间隔一百，斜杠两百二十五。 好，这个是来源于这里的，那么这个 b 幺八确定之后呢，我们只需要啊，只需要来一个， 好，来一个应用键，应用键之后呢，我们这里面呢，这个点选识别量，这个框呢就已经变成灰色的了，然后我们可以点选识边所见选中量的边线 右键确认，那这样一来呢，我们识别出来建议这样的一条梁呢，他就是一个平行的梁啊，平行的梁， 那么那么进这个梁呢，他的整一个比较高，或者说你看我们从这个图形属性中来看呢，他的起点也好，终点也好，都是十一点五，那么这个时候呢，我们需要用一个 啊，需要一个键，功能键，这个功能键呢在哪里呢？就在 esc 键啊，左上角最上面那个有一个 esc 键，那么这 esc 键呢？下面有个拨浪号，点一下 收藏好之后呢，我们在量呢，会出现一个箭头啊，不仅仅是量，所有的平行构件都会出到一个箭头，这个箭头的功能是干嘛的？先让我们判断其实点的 箭头所指的方向为终点，而箭尾啊，箭尾的这样方向，箭尾的这样方向呢，指的是什么呢？是指的他的起点，在通过这个箭头呢，我们去判断他 其实点呢，这样方便呢，我们去啊，去改这个什么呢？改这个标杠，你看你看键尾，键尾所指的起点，我们可以看到十一点三五八是左边对吧？左边呢是键尾，键尾左对应的是起点， 那么我们选中他的时候呢，把图圆的标高改为十一点三五八， 而终点的顶标高呢对应的是箭头，箭头在右边，右边高标高呢是十一点五。那么这样这样的情况呢，我们就不需要改了，那么这个梁的斜斜梁呢就设置好了，我们接下来呢需要一个重递梁号 啊，重新量化的时候呢，哎，他会说，那我们首先我们这是一个一跨的一个量， 当然我们这个支座呢，只有一个的情况下是不对的，那么另一个支座在这个位置我们可以看到呢，他把我们跨数量变成个啊零 a 了，零 a 是不对的，然后我们把它改为 改成啊，改成跨数量，改成一一跨。是有两个制作，而我们现在只看到了右边有一个明黄色这样的一个三角， 而这个三角呢就是一个制作，那这边是没有的原因呢，有很多，例如，例如我们这个柱子啊，我们可以看到这个柱子呢，动态观察一下，我们可以看到这个柱子的高度呢，并没有到位，我们大家以后再画这种东西的，尤其是屋面上的情况下， 如果我们遇到像这种柱子的高度没有量高的情况下，我们一定要把柱子的高度 啊给他调整，调整什么呀？调整到跟梁一样高，例如他所在的位置接触到四条梁，那么上边这条梁呢是十点九八六， 左边是个悬梁，右边呢是一个十一点三五八，而下边这个呢是十一点五六八。 经过对比，我们十一点五六八很明显的是最高的这个梁，因此我们这个柱子的标高的顶标高啊，改成十一点五六八，也就是说呢， 这个柱子的高度呢，一定要跟我们最高的那个梁一样高，这样呢他才能起到一个支撑的作用啊，起到一个支撑的作用，好，柱子的问题解决了，我们再回到梁上，哎，这个时候呢，我们再去重力量挂， 你会发现他的这个一跨两个制作呢，就就有支撑，有支撑的情况下呢，他就会显示出来我们这个啊，这个制作好，那么这个梁的标杆检查完毕之后，剩下的像这些圆标入啊，我们可以用 这个选择识别量最后一步啊，给他来个左选啊，点选识别量录，例如左键右键，那么就识别上来了，操作起来呢非常简单，左键右键好，那么这这些量呢 啊也就 ok 了。也就是说斜梁唯一跟我们荒凉不太一样的地方呢，就是这个标高的问题，说白直白一点的就是一高一低 啊，左边高或者是啊，右边低或者是右边高啊等等等等。不管是哪边高或哪边低呢，我们只需要低把这个拨浪号这个功能键呢点开，点开出现这个箭头，我们来判断起点或终点， 没有谁规定左边就一定是起点，右边就一定是终点啊，所以我们看箭头，你要去看箭头，确定左右两边哪个是起，哪个是中。然后呢我们再根据这个啊斜梁的上面这个标方来把左右两边的标方呢给他 调整一下啊，因为这个东西标高呢，十一点三五八到十一点五是出现在集中标注的啊，因此呢，我们在选中它的时候呢，可以直接在我们这个属性啊，这个属性列表椭圆属性里面可以在这里面改啊，集中标注，一般我们都是在这里面去改的， 原位标注的话，我们会在这个从力量化里原位标注啊，原标注下面有个平法表格，一般什么情 情况下我们在语言表格里面改的就是这个？有这个语言标注啊，语言标注的时候我们会在这里面去改 好。这个呢？斜梁呢？比较简单啊，斜梁呢啊，比较简单，那我们简单的就就结束啊，我。
