图形绘制好了，我们要插入一个图框，点击图形绘制菜单，选择图框命令，弹出绘制图框对话框， 我们选择图符，这些是国标图符，点击下拉箭头，这些是加长图符。如果您需要特殊的图框，在编辑框内双击，直接输入图框的宽度和高度，选择常用的比例，也可以在当前比例编辑框双击输入所需的比例， 点击标题栏后面的下拉箭头，选择所需的标题栏。也可以把自己的标题栏做成模板文件，加上自己的名称和 logo， 然后点击确定按钮，图框自动生成。

绵狗版英科与机械工程师 cad 二零二零软件以 cad 二零幺零到 cad 二零二零为平台，全功能永久使用。

这一次我们讲解一下三维移动三 d 幕，先切换一下视图，改成一个轴侧图这样子， 然后我们选中它，这会显示一个小空间。然后当你鼠标放在某一个轴上的时候，选上 x 轴的时候，你点一下它就可以沿着 x 轴拖动，无论鼠标怎么走， 它始终沿着 x 轴。同样的，如果你选到 y 轴，它就始终沿着 y 轴， z 轴也一样 上下。还有一点就是当你选到两个轴的中间这个小平面的时候，它只在这个平面之内移动， 可以选择这个平面或者是这边这个平面都可以，当你选到的时候，它只会在这个平面之内移动。 我们最常用的就是在轴向移动 x， y， z 轴， 当你把鼠标放在轴上的时候，它有一个显示和轴平行的一个线，然后你就这样可以拖动移动。

标题栏想修改，比如说审定想改成批准，先打开机械工程师安装的位置是 port 文件夹，找到它的标题栏，文件点打开，把审定改成批准 点。蓝结构定义，把审定删除，再重新写上批准，点一下，选择填写位置点， 填写位置的两个对角点，批准默认增加，在最后面可以 移动数据，把它调到上面去移动数据，选择新位置，点一下日期，它就加在这个日期的前面，再点一下，更新数据 点，确定把图纸保存关闭。

一键生成链轮的主视图和测试图，并且标注好尺寸。一键生成链轮的齿形图。一键生成链轮参数表。 点击常用键菜单，选择链轮后面的单侧轮轱，弹出单侧轮轱。实心链轮对话框 右侧为链轮的示意图，双击图片可以放大显示，再次双击关闭图片。 左侧为链轮的基本参数编辑框，点击链条型号后面的下拉箭头，选择所需的链条型号， 然后依次选择链轮尺数和链轮排数。勾选凸圆参数前的方框，依次输入凸圆直径、圆角半径、结构尺寸，然后分别输入结构参数这一列的数据， 选择所需的小数位。点击计算按钮，软件自动计算初恋轮的几何参数， 然后点击计算报告按钮，弹出恋轮计算报告对话框，分别显示已知条件、结构参数和自动计算的几何参数。 一键生成链轮的主示图和测试图，并且标注好尺寸。选择链轮后面的链轮齿廓命令，弹出链轮齿廓对话框右侧为链轮齿廓的示意图，左侧为链轮的基本参数编辑框。 点击链条型号后面的下拉箭头，选择所需的链条型号。一键生成链轮的齿形图。一键生成链轮参数表。

渐入 t z 回车，然后我们选择图幅，选择标题栏、明细表以及布置方式，点击确定， 此时就完成了图纸设置。在绘图前，我们进行必要的对象捕捉设置在 b 平台中称为对象锁点设置，一般我们会选择 端点、中点、中心点、交点、垂直点、相切点， 且为了捕捉的方便，我们一般起用对象跟踪。本次演示是在 b 平台中进行的， a 平台中其他操作基本一致，只是捕捉设置窗口有些不同，所以我们切换到 a 平台当中来看。

新手还不会把 cad 图纸从一个窗口复制到另外一个窗口，今天一招教会你，简单又实用，大家接下来看我操作啊。假如说我想把这个图形我复制到另外一个窗口，先框选它，然后 ctrl 加 c 复制，你切换窗口， ctrl tab 切换。好，假如我要这个窗口，好，我再用 ctrl 加 v， 我 想放在这里好点，这样就可以了。好，今天给大。

cad 里面的图形可以复制到 soliloquas 草图里， 那它 ctrl c， 然后再到 soliloquas 里面零件图 直接 ctrl v 点是，但这个时候图形没有看到，可以点一下这个整屏显示就可以看到了。 有的电脑不能够这样复制，是因为它的 cd 的 版本太高， 这个要求 cd 的 版本要比 cdworks 的 版本低，不能跟它一样，也不能比它高。 我刚才测试的是 cd 二零一四配合 cdworks 二零二零的 cd 二零二二的这个高版本的能不能也复制到 cdworks 高版本里面呢？这个是可以的， 我这个是 c d 二零二二，我把它复制到 这个 soliloquas 二零二三里边， 也是可以复制过来的。 所以说这个不是说只有低版本才可以复制，高版本也是可以复制的。关键在于 cd 的 版本要比 sony x 的 版本低，不能一样，也不能比它高。

大家好，欢迎来到结构软件经验分享这节课，我分享一个标注样式里面的一个子标注样式，它是什么意思呢？就比如说啊，我们这张图纸的标注样式啊，是与尺寸线对齐标注啊，咱标注这种线型标注的时候感觉还可以，但是在标注这个直径标注的时候， 因为它是与咱的尺寸标注的时候，因为它是与咱的直径标注的啊。那我们该怎么变呢？ 很多同学该说了，就说我再重新新建一个标注样式啊，这是可以的，比如说咱新建一个啊，继续，继续完之后，咱把它改成水平的啊，确定，确定完之后咱就关闭，关闭完之后啊，咱选中咱这个指定标注，然后再把它改为这个副本的这个标注样式，它就变成水平的了啊。 但是这种来回切换这种标注样式，一是麻烦，二是咱在同一个图纸里面，我是建议只有一个标注样式，那在只有一个标注样式的情况下，咱怎么改？其实也是有办法的，就比如说咱先把这个标注样式只为当前，然后咱再把这个副本的这个给删除了。 好，删除完之后，那我们该怎么变呢？首先我先标一下这个实景标注。好，我先标完之后， 咱在这个标注样式啊，我这个名字是彦秀的名字，下面再建一个子标注就行了。比如说咱还是新建，新建完之后咱别忙着点继续，咱这时候在下面这个用于下面，咱只用于直径标注啊，咱只用于直径标注。好，这时候咱再点继续。 继续之后，大家可以看一下这个预览框里面，它只有一个直径标注，咱想把这个直径标注改为水平。好，然后点击确认，确认完之后大家可以看一下它是一个赋予子的关系，比如说咱这个彦秀这个名字下面它有一个直径标注啊，这就是建成了子标注，然后咱再点击关闭，大家可以看一下这个直径标注是不是就直接变成了水平 标注了。所以说用这种标注这种子标注的情况，咱不光可以改直径标注，也可以，比如说咱这个箭头，咱想改成空心的，它也是可以的啊，那只要用于限性标注就行了。 好，谢谢大家，这节课我分享完了，大家可以尝试一下啊，希望大家可以关注我，后续我会持续分享 c、 a、 d 技巧。

可以打开文件图形，使用工具修复， 找到打不开的图纸，然后点打开，用修复的方式来打开图纸。也可以在文件所在的位置有一个同名的 b a k 文件，把它右键重命名， 把 b a、 k 改成 d w g， 再把这个文件打开。还有一种方法是可以在绘图取点右键选项文件 临时文件位置这个复制 在桌面电脑打开这里粘贴回车，这里面根据文件出错的时间还有大小，找到他的这个同名的文件， 找到你这个文件，然后根据它出错的时间，还有这个文件类型，文件大小综合参考一下，然后把这个图纸复制 粘贴，重命名，改成 d w g， 再把这个图纸打开，一般就可以了。

室内设计师要注意了，这个 ai 拖动线条就能生成专业的户型布局方案，重点还是完全免费，它就是 draft。 来到创作页面，它会要求你首先列出房间清单，点击就可以增加你的房间数量，几个卧室、厨房、阳光房、车库都可以供你选择。选完之后，点击创作 就会生成众多户型设计方案，你可以选择自己喜欢的户型，点击就可以看到一张完整的户型平面设计图。功能区的划分也比较合理，门窗的尺寸还可以调整，右上角还可以切换三 d 景观，能看到建筑的整体外观是否合理。 点击右上角的雾化，可以选择房子的外观。材料种类繁多，选好后就可以生成一套高清的实景图。点击下载可以生成 pdf d x f i f c glb 格式的文件探索这里可以看到其他用户的生成作品，喜欢哪个可以直接点击下载。 虽然不能替代专业建筑设计师，但用来做自建房、参考装修灵感、前期方案什么的是真的很强了。另外，我还整理了更多 ai 提示词玩法，欢迎评论区获取。

大家好，我是机械老葛，今天我们讲 cad 绘图界面设置的三点内容，特别是第三点，百分之九十九的新手都不知道第一点，好多新手在第一次打开 cad 的 时候，误进了三 d 绘图界面，又想进入二维绘图模式， 不知道怎么切换，其实很简单，点击绘图区左上角这个西南等轴侧， 把西南等轴侧改为俯视，再点击这个真实，把真实改为二维线框，就可以解决。第二个问题，如何取消绘图区右上角的仕图立方体 和导航栏？我们点击绘图区左上角的这个横线，把 a cube 和导航栏前面对钩取消， 那么矢图立方体和导航栏就消失了。第三个问题，如果我们又想显示这个矢图立方体和导航栏，应该怎么操作呢？好多朋友一下就想出来了， 我们直接反向操作不是就可以解决吗？如果你能想到这一点，说明你非常的厉害，直接操作一下，点击左上角的这个横线，点击导航栏对勾显示， 导航栏显示了，我们继续点击绘图区左上角的这个横线，把微库本前面的对勾点选，怎么没显示， 我看是不是我没有选中，我再次点击一下，那前面已经打了对勾了，为什么右边的这个矢图立方体这个图标没有显示，这怎么回事呢？其实这就是我们 cad 内部设置的一些问题， 我们要改它内部的一些参数，直接输入 o p， 打开选项，设置兑换框，我们选择三维建模，再找到在视口中显示工具，这一 项显示微酷下面有一个二维线框视觉样式，把前面方框的对勾打上应用确定， 那么这时这个矢图立方体它就显示出来了。今天所讲的三点内容，你学会了吗？如果一下记不住的话，记得点赞、收藏加关注，以后可以慢慢看。关注机械老哥，每天分享 cad 绘图技巧！

都二零二六了，经常画施工图的真的该更新一下你的图库了，鼠标轻轻拖拽就能随意拉伸调节模型尺寸， 各种时尚家居模型样式一键切换，在操作便捷的同时，还能大大的节省工作时间，提升绘图效率。而且模型还能平立面任意切换，对于画施工立面图来说简直不要太方便。你问我这个图库能不能免费发给你啊？能能。

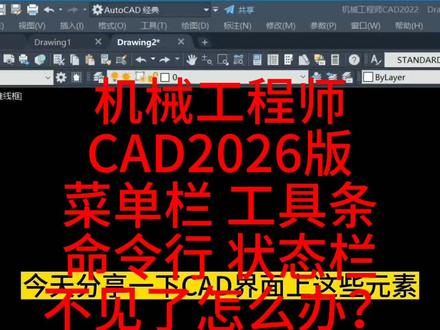

分享一下 cd 界面上这些元素，我们常用的这些工具不见了怎么办？第一个是我们常用的这个菜单不见了怎么办？在这个下拉的小三角点一下， 点一下隐藏，他就没有了。没有菜单的情况下，点一下这个下拉的箭头，再点显示菜单，他就出现了。第二个是这一排是选项卡，这个选项卡要是没有了怎么办？可以在命令行点右键选项 显示文件选项卡勾不不打的情况下，他就关了，那就没有了。 再重新点一下右键选项，把这个显显示文件选项卡打上勾，确定他就有了。 下面是工具条，如果工具条没有了怎么办？工具条如果是全部都没有了，可以点 菜单工具工具里面工具栏，然后 alt cd， 在 这里面把对应的工具条勾上来，如果是已经有了，但是部分没有，可以在已有的工具条上点右键右键菜单里面去勾选。 如果是命令行不见了，命令行没有了怎么办？可以点工具菜单，命令行 这里或者按快捷键 ctrl 加九就可以显示。如果是最下面的这个状态栏不见了怎么办？ 可以在命令行输入这个系统变量，然后回车，当它是零的情况下，它这个状态栏就不见了， 所以还是输入这个系统变量，然后回车，再输一个，一回车它就出现了。 工具栏里面有一些图标，如果说找不到了， 可以点这个，右边有个自定义的三条杠的这个图标点一下，在这里面是他的图标，这个图标如果全部选出来的话呢？太多，所以一般我不需要全部都勾上，只是把要用的勾起来，那 如果说有一些没勾上，那你就可以打勾他就能有了，就会添加到下面这一排来。 以上就是这个界面元素，如果有丢失看不见 解决的方法，如果您觉得我的视频不错的话，可以分享给您的朋友，也许他们也能用的到， 希望能帮助到更多的人。
