接上期视频九点三万人看过的风扇教程来了。先简单看一下接线图, 毛丝开关触发驱动模块的接线,左边是输出端,右边是输入端。输入端有四个孔,中间两个小孔是接开关的,旁边两个大孔是输入端的正负极,正负极板上会有标注,输出端并连一个电压表。 输出端接电调的正负极千万不能接反电机用正牙就要用反桨,板牙就要用正桨。电机线随便接,转的方向不对就随便调转两根线端子线接座机调试仪,黄色的是信号线,对应座机调试仪的 pwm 引角。 电池充电板接线如图,最中间的一个孔接平衡线,正负极一旧板上会有标注,这是焊接好的效果。电池用这种 x 六十的斧头用公头可能会有短路风险, 公头就焊接在前面的毛开关触发模块,最后整理线路,盖好壳子就 ok 了。 这是所有配件加起来刚好一百,如果想要定制的可以看我主页的介绍。
粉丝97获赞2746

全网超详细,两分钟带你从零搞定暴力风扇,全程干货无废话不多说,上教程!首先我们把风扇的一体插头剪掉,有八根线,保留两根正极线,两根负极线,剩下的全部剪掉,再分别把两根正极线, 两根负极线分别并在同一条线。再把电池凸出来的头剪掉,剪掉后把电池的线给剥开,再取七厘米长的导线给正负极做延长,两边正负均一样操作, 有条件的可以给连接处上焊锡,再用热缩管给它绝缘增加牢固。把接好的两根线并了套上热缩管并加热收紧。 再拿出我们的电池,给它做个防滑处理。到调节器这一步,我们给它打满热熔胶 给美观,同时也给了它防水措施,我们再用小刀轻微雕刻,让整体更完美。再给风扇加装防护网, 防异物卷入。再给风扇正负极两根线用热缩管合拢,做一下美观处理。我们再取出电池,给电池没有线的那一头打上热熔胶,再拿出风扇与电池连接在一起。 取出我们的电压表,给确定好的位置,打下热熔胶,把电压表安装上去,确定好位置,再把调节器安装上去, 我们拿出一个开关,安装。上到重点了,现在我们开始接线,先把风扇的负极接在如图的位置,再把风扇的正极接在如图的位置。接下来我们把开关的任何一个正负极接到电池的正极上,把刚接好的一同接入如图位置。 我们就把电池的负极接在电压表的负极,再把电池的负极接在如图位置,到最后电压表的正极接在开关的任何一个极上,接好后是不用接入调节器,他就是一个独立的,做好绝缘就行了。 这就是所有的电路图,请截图保存,后面我们把这些线整理一下就大功告成了。做好后请在评论区留下你的作品,到最后感谢你的观看,哈哈哈。

手托简单,暴力风扇成品展示,风力可调节,夏天出门必备,这是组装暴力风扇需要用到的零件, 这是一个手持风扇的外壳,这是一个二零四的无人机上的小电机,这是一些螺丝,这是一个小的主板,自带充电口,带调速的, 这是风扇翅,你看看电机上的,首先呢需要把这个电机的三根电源线焊到这这三个主板中,这个就是焊接完成的样子。三根线 下面呢就是需要两节幺八六五零的电池,然后把它串联起来,下面需要把这个主板的正负极连接到这面的平衡, 这就是焊完的样子,正极负极,然后一个平衡的,这样就可以把它装上了。 下面把这个风翅安装上, 然后背面有四颗螺丝固定上,一定要注意这个线,让它朝下面,螺丝都不要先拧紧,先让它把它带上,要不然有的孔不好对,最后把它拧紧, 然后这样就可以试机了,试机的时候把这个线一定要开好啊,藏下面,别一下子打断了 他,线反了的话反转了,就是把这两个三个电源线随便倒两根就行了。把那个盖扣上,然后我这是导完向续的试一下,这带慢启动的,有保护,最后把这个盖扣上, 它固定上就行了。 最后来个成品展示吧,带小朋友出来玩,一定要备一个。

黑骑士暴力风扇安装教程,打开座桶,关掉空开,卸掉螺丝, 去掉座桶,卸下控制器, 将风扇装在控制器后方, 装上螺丝。 黑色方块式温控感应控制器,到达一定温度也能自动开启。插上原车预留的绿色接口, 整理一下线束 开关和充电线,引出做筒,也可以自行开孔固定开关,装回做筒, 装回做筒, 开启空开启动电车,打开主动开关。测试 有两种开启方法,一个是达到散热温度自动开启,另一个是开关主动开 启,控制器内部温度达到八十摄氏度自动开启。

兄弟们这期给大家分享一下散热风扇的安装方法,我这个是一个开关款的,当然你们也可以买那种带温控的也可以,我这个是开关的, 准备的工具就是一套套筒扳手,一个锂电钻,因为我这个是开关款的,他需要在前面这个位置开孔,要一个十六的开孔器,当然用那种那个宝塔钻也可以, 一样的,第一步还是一样先拆座桶,座桶拆完之后我们把控制器拆下来,控制器一共有两个,固定螺丝一个, 然后这里有一个,两个,也可能是四个,上面还有两个,我这个是只装了两个啊。 控制器拆下来之后,把风扇放到这个控制器的背面,看一下这个孔位对不对啊,看一下孔位对不对,如果对的话就可以直接装, 装好之后就是这个样子了,风扇在空气正后方, 从后面吸气往控制器吹,装好之后把控制器上所有的线复原,然后我这一款是从尾灯取电的,直接从尾灯插头 mc 的 尾灯, mc 的 这个插头在这个位置啊, 尾灯插头拔开直接对插,然后线顺着主梁,然后再坐桶前面这个位置打个孔,开关装上去就可以了。 装好之后先不要着急还原啊,先通电试一下,现在已经通电了,开关打开 还可以啊,测试好之后把所有的东西都还原就可以了啊。今天的分享就到这里,我们下期见。

八万多年看过的暴力风向清单,你们推的安装教程已经截出来了一个 diy 风向壳,二二零五杠二三零零正压电机调速器,新西达四喜安无瞎电掉淡方三五二无讲页。 先用电烙铁把风线壳多余的部分打磨一下,已经有玩家做出来了,优化了充电口位置,就不用破壳了,所以我这个破壳充电口的方式你们可以不用采纳。拿出电机,放在风线壳上, 打开电机固定螺丝包,一安装四个电机固定螺丝,调紧电机位置,再拧紧四颗螺丝,打开电吊包,把电机的相交头插在电吊上,拿出调速器插在电吊信号线上,先通电测试一下没问题再进行下一步。用扎带离一下线束, 把调速器安在风线壳上,把电调放好位置,然后安向风线壳,取下电继螺母,安装桨叶。 为了安全,电继螺母一定要拧紧,可以通过 b b 响查看实时电压,接向电源进行自检 成品展示。


大家好,你们要的教程来了,接上期视频,我用大疆无人机的机臂制作了一个可调节转速的暴力风扇,有很多朋友好奇是怎么制作的,今天我用最简单的方法教给大家。首先大家都需要准备这些材料,这些材料在购物软件上都可以买到, 价格也是相当的实惠。以上这些材料大概四十八元,不含电机。制作方法和原理呢,想必有的人也了解,但是问题就出现在了电压和充电问题上,作者之前做了两个出现在无法充电或者能充电了,电压不够的问题。关于这一点, 作者一开始是使用充电宝供电,这样能充电了,但是电压不够,后来串联的话,电压是够了,但是电池又无法充电。 有聪明的网友就想到了,那你不会上升压模块吗?想过之前上了升压模块,功率一大直接就烧了。所以关于这一点,作者是直接买的成品电池,用的是遥控车七点四伏可充电锂电池。 由于网上没有这种大江电机的外壳,又不想浪费这个大江的机壁,所以作者想着是直接粘在电池外壳上,这个电池外壳网上可以买的到。好了,说回正题, 现在教大家怎么制作,凑齐这些材料以后,记得再买一个开关,用来开关即或即停。我们拿着我们的电桥,看这三根黑色的粗线,这三根线是不需要分顺序的, 直接插在我们的电机上就可以。如果后续发现电机转的方向反了,只需要把这三根线找两根,任意两根互换一下位置即可。接着我们拿着我们的座机测试仪插到这三根线线上面,这个是要分方向的,不要插反了,平的一面朝上,有金属触点的朝下,这 插反了也没关系,通电它不会烧,如果通电它不亮灯,或者通电电条滴滴响,那就说明它插反了,把它上下反过来插就可以了,这个时候就可以给它加入电池了。先提前测试风扇是否正常运转,如果发现转的方向不对,可以及时调整, 或者哪里有故障可以及时修改,不要直接焊接,万一焊接上了发现损坏,到时候就晚了。可以看到电机转动特别平顺, 调速也正常,这个时候就可以焊接了。安装的时候剪去多余的线,直接焊接在电条上,还有电池和开关,如果你买的是跟作者一样的成品电 池,你就可以把电池拆开焊接,如果你没有用作者的成品电池,记得自己再加一个充电模块。风扇制作方法与原理想必各位也都懂了, 会制作以后就可以自己焊接,调整制作外壳,如果不会焊接,这样接线把多余的线盘起来也是可以的。 有什么不懂的可以私信我,我在线解答。下个视频出焊接教程。最后感谢大家的关注与支持,没想到用大疆无人机击弊改的暴力风扇能有这么多人喜欢,收获了上万播放和一千多点赞,真的特别惊喜, 感谢平台给的流量推荐,也谢谢每一位默默点赞支持我的朋友,一晚上也涨了很多新粉丝,特别感谢大家的关注和喜欢,教程已经完整分享出来了,喜欢 diy, 爱玩无人机改装的可以一起交流, 后续我也会继续分享更多手工改装作品,咱们下期再见。

风扇从哪里取电?风机发热严重,想给控制器装风扇散热,从哪里取电比较好?今天我来教你点赞收藏,以备不时之需啊!教你们如何取电?两个常规点位,一个是车辆的尾灯线,还有一个就是车辆的 dc 线, dc 线的话在前面这个车没有拆隔,反正你们知道是 dc 就 行了。 常规的都是从尾灯取电哈。来拉近一点,兄弟们给你们看一下九号一系列的尾灯啊,黄色是正极,黑色是负极,就这两个线啊,一接 把这个插头再插回去,完事风扇直接嗷嗷转,那么这个就是比较常规一点的了。然后 dc 取电的话,为什么 很少从 d c 取电?因为从 d c 取电比较麻烦。麻烦点是什么?要从 d c 的 前面牵两根正负极到后面来,要拆很多盒,所以很多是有根取电下课。

手放在这个位置的话,会有一冷风吹上来,潘驴科技的风冷套件, 夏天到了,可能小伙伴的空容易高温,然后我们今天来装一个这个风扇,来降低这个空的温度,有助于我们更好的用车吧。现在开始动手,潘驴全新一代风冷套件啊,拆掉这个原车的车筒, 我们先放一边,装到里边走了。空开啊,把空开拆掉好,也可以我们后边的操作啊,先把它弄一边, 基本上是原车直上的啊,这孔位都是原车直上的,直接给他拧上去就行了,这个线我们尽量让它朝上一会好装。嗯,还有这个温控的套件啊,这个东西 我们需要把这个温度感测这个探头拧到控制器的螺丝上,实时感应这个控的温度,一起给他上上去就行了,然后插头的话就对插一下尾灯取电的插头,然后给他对插一下就行了。 风扇的插头上面标记都有啊,请勿开机状态插拔风扇,防止它烧掉。这个是后期我们加装那个手动开关的时候的一个插头,这个我们先不用管它,你可以先用胶带给它缠上,然后这些的话用夹带给它夹到一起, 找个地方固定一下就行了。油门随动感应线用原车的插头给它插回去,然后装上正极线。 ok, 现在我们通电, 我们打开这个小程序,然后点击搜索风扇,正在搜索设备中, 来个小程序。呃,选这边有温控模式,玩家模式跟定速模式啊,还可以选这个季节,现在我们是夏季,我们选夏季。嗯,有暴力模式跟静音模式都可以选。启动温度维持达到四十度吧,我们 温度达到三十五度吧。我们先来让他启动一下。启动一下,先调低一点,然后让他看他能状态怎么样。 现在风扇已经启动了啊,但是我们正常的话现在是在室内,而且开着空调的, 平时我们就把它调到那个点下模式就行了,这个不用刻意去调,它现在已经是能可以听到这个风扇转手放在这个位置的话,会有一冷风吹上来,就证明我们安装是成功的啊。行了,先暂时到这里吧。嗯,拜了个拜。

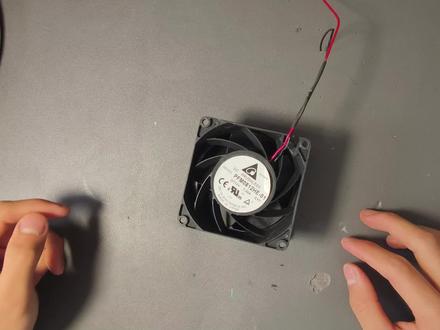

今天教大家怎么拆这个暴力风扇啊?需要首先需要准备一个刀子,还有一个小钩,一个螺丝刀,先把这个防异物的这个篮子给取下来, 然后到有贴纸,这一面有贴纸,一面拿小刀先给他挑起来,一边 把贴纸撕下来之后,能看见这里面有一个小的这个钩,如果没有这种小镊子的话,可以拿回形针,回形针别一下, 然后这一拔就可以把上面那个小削子拔下来之后,它下面这个扇叶就可以拿下来了, 这就是暴力风扇的扇叶,这是它里面的电路板,然后可以买胶往这里打一下,做一下防水, 如果要装回去的话,还是按刚刚那个顺序怎么拆怎么装, 给他安回去之后再拿那个削子卡在这上面,就可以正常跟原来一样了。

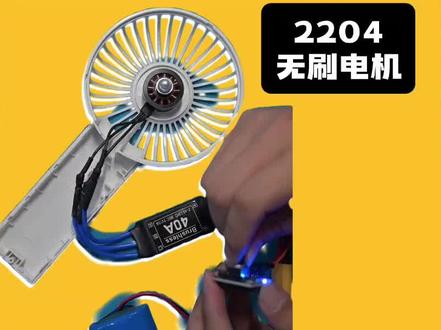

组装教程来了,电机我用的是二二零四两千三百 kv 无刷电机,首先我们先把它固定在底座上面,这里一定要用配专用螺丝,不然容易顶坏电机。 然后连接到电吊上面,我打算用二一七零零七点四伏电池,所以我用的是四十安的,也有三十安的,我们可以根据实际情况自己选择。将一头连接到舵机测试仪上面,一定要区分正负极,将三根线分别连接到电机上面,如果反转任意换两根线就可以了。 然后拿出我们的电池链接到我们的电池测试一下,我这边用的是 xg 六零接口,直接对插就可以,等待自检通过 测试一下, 拿出扇叶进行安装,螺帽一定要拧紧,再次插电测试 没有问题进行组装,剪掉多余部分热熔胶,固定安装卡扣,防止线液打到线上面, 防护罩开孔,不然安装不上, 装机测试看效果。

大家都想知道一款好的暴力风机效果是什么样子,用到哪些材料,那就是制作过程什么样子,今天给大家就详细说一下哈,大家看一下效果。 所用到的材料呢?是一个四零的涡轮风扇,一个电动开关,一个四零的管帽, 一个四零的三通,一个四零转二五的变径,直接一节五零的 pvc 管,一个五零的管堵, 三节高倍率二幺七零零的电池,一个三串的充电板, 把涡轮风扇装里边,把开关和调速旋钮装好,把电池三节串起来,把充电板装好,开始最后的组装。组装完呢就是这个样子 来看一下效果啊。
