每天分享一个萌系帅哥，今天分享 圆柱滚子轴承。 hello， 欢迎来到今天的曼波轴承课堂，今天我们来讲镜像滚子轴承，像新的第一个子类，圆柱滚子轴承。 象形圆柱滚子轴承，顾名思义，它的滚动体是圆柱形的，这种结构使得滚子与滚道之间形成了线接触，是它能够承受巨大镜像载荷的关键。这里简单说下点接触和线接触的区别， 看下图，点接触的接触面积小，线接触的接触面积大，我们在初中时就学过，接触面积小则压强大，接触面积大则压强小，这也是为什么圆柱滚子轴承能承受巨大的镜像载荷。再来它主要由内圈、外圈、圆柱滚子和保持架这四部分组成。 它的一个重要的特点就是它的内圈与外圈是可以分离的，这在实际的安装与维护中非常得方便。下面我们就直接来到它的分类， 大家看着是不是特别的复杂，其实分类的核心就在于是否有党编，那么问题就来了，什么是党编呢？下面直接上实体演示。好，现在来给大家讲解一下这个圆柱滚子轴承它党编的含义。 我们知道圆柱滚子轴承实际上它有个非常重要特点，就是它的外圈或者内圈是可以拆卸的，对吧？那么外圈内圈可以拆卸，我们就要分成不同的情况，比如说我们就这里就拿 n 型、 n u 型和 n u p 型进行举例。我们先来看 n 型， n 型的含义是什么？ 外圈无档边，内圈双档边。什么叫做外圈无档边？外圈无档边，实际上用最通俗易懂的话来说就是他的外圈可以双向双向的轴向移动，你可以从这里拿出来，也可以从这里拿出来 双向的。但是他的内圈无论你怎么去压他，把他弄下来，他都下不来，因为他两边已经被党区党边给卡死了，对吧？ 这就内圈双挡面。我们再来看 n u 型， n u 型实际上就是他的一个反力，他的内圈 叫做他内圈，叫做内圈无挡边。内圈无挡边意味着他的内圈可以双向的轴向移动，但是他的外圈是不可拆卸的外，因为外圈叫做外圈双挡边，他外圈已经被两个挡面卡死了。 我们来看 nup 型， nup 型的意思是什么？ nup 型的意思是外圈双档边，内圈单档边。 外圈双档边相信大家已经理解了，就是它的外圈不可拆卸，但是它的内圈单档边。内圈单档边的意思就是它内圈只能从一个方向去拆卸下来，这一个内圈的凸出来的部分实际上就叫做挡边，因为你看这样子 把它装上，先把它装上，由于有这个挡边的存在，我可以这样子去把它拆下来，我可以把这样子把它拆下来，但是我可以 通过把它按回去，按回去来把它拆下来吗？显然是不行的，所以它叫做内圈单档。然后还有一个非常小的知识点，就是平档圈，平档圈一般是安在了 无党边的地方，就比如说 n u p 这里，比如说 n u p 这里没有党边，对吧？我们的平党圈就可以用在这个地方来防止它的滚子脱落啊，也可以承受一定的轴向力。好，这就是党边它的含义了。 党边我们理解完毕，分类问题就迎刃而解了，它们分别是， n 型内圈无党边，外圈双党边 n j 型内圈单档边。 n u p 型内圈单档边，并带平档圈。 n n 型内圈带三档边，外圈五档边双列。 n n u 型内圈五档边外圈三档边双列。 n n f 型双列满滚子设计补充， 这里说一下，双列圆柱滚子轴承有三个挡边，是因为中间还有一个，如图。 接着让我们来到第二部分吧，象形圆柱滚子轴承的型号要怎么读？我们这里以 n 幺 p 二二一零 e t v p 二 c 三为例来说， n u p 代表着这是一个内圈单挡边的圆柱滚子轴承。先来说第一个二，它的含义是宽度系列 表示宽度变化，零系列通常不表示。再来说第二个二，它的含义是直径系列，数字越大，外径就越大，轴承的承载能力就越强。通常一分之零表示特轻，二表示轻，三表示重，四表示重。这里的二二表达的就是轻宽度系列加轻直径系列 后面的两位数字。请大家直接看我整理好的图，这是上节课深勾球轴承讲过的内容，这里不再讲一遍了，这里还需要特殊记忆，一个字母 e， 它表示加强型，增加了滚子的数量，承载能力进一步加强。 我们再拓展一些保持架材质的内容， j 钢板冲压保持架、碳钢 m 铜合金实体保持架、尼龙 t v p 波纤增强聚酰胺保持架。 好了，这就是关于向心圆柱滚子轴承的全部内容了，包括了它的详细分类和型号解读。最后，如果你想零基础入门轴承这个行业，请关注我吧！

德国赛弗尔旗下赛条形滚子轴承是一种具有自调心能力的高承载滚动轴承，采用双列鼓形滚子结构设计，能够在轴系存在挠曲安装误差或基础变形时自动补偿角度偏差，从而保持稳定平稳运行。 该产品具有极高的镜像承载能力和良好的抗冲击性能，适用于重载冲击及震动较为剧烈的工况环境。滚子与滚道经过精密热处理与优化接触设计，表面硬度高、耐磨性强，可显著延长使用寿命， 并在高速或低速重在条件下均能保持可靠运转性能。部分型号配备强化保持架结构与优化润滑通道设计，有效改善润滑条件与散热能力， 降低运行温升，减少维护频率，提高设备连续运行稳定性。该系列轴承对安装同心度要求较低，适应性强， 可在恶劣工况下保持良好工作状态。在应用领域方面，凡条心滚子轴承广泛应用于野金炸机、矿山破碎设备、造纸机械、风力发电机组、 水泥生产线以及传播推进系统等重工业领域，特别适用于轴系较长附在变化大或对中困难的机械结构中，可有效提升整机运行可能性与安全性。凭借其卓越的承载性能、优异的自调心能力及长寿命特点， 该系列轴承已成为现代工业重在传统系统中不可或缺的关键基础零部件，在高端装备制造与工业自动化领域具有重要应用价值。

大家好，我是来自南京亿万强的技术工程师，本期给大家分享普通精度等级圆柱滚轴轴承的周边结构设计。为了充分利用圆柱滚轴轴承的承载能力，从而达到机械设备所需的额定寿命， 圆柱滚的轴承套圈必须在其整个圆周方向和滚道宽度上被刚性和均匀的支撑，可通过圆柱形配合面提供支撑，配合面上不应有沟孔或其他凹槽。 配合件的精度必须满足特定要求。如上图所示，轴承配合面的行位公差对于普通精度等级的圆柱滚轴轴承，轴的直径公差要求达到 i t 六级， 做口公差达到 i t 七级。 p 六精度等级的轴承，要求轴公差达到 i t 五级，做口公差达到 i t 六级。 由于圆柱滚轴承滚子与滚道运行时是线接触的，对于相邻档间轴向全跳动公差要求更高。普通精度等级的轴承，要求轴间轴向全跳动公差达到 at 四级。 做孔轴向挡尖、轴向全跳动也要达到 i t 五级。 p 六精度等级的圆柱滚轴承要求轴尖轴向全跳动误差达到 i t 三级， 做孔轴向挡尖、轴向全跳动也要达到 i t 四级。具体公差等级对应数值如上图所示。配合面的粗糙度必须与轴承的公差等级相匹配。为保证一定的过盈量， 平均粗糙度值 r a 不 得过大轴需要磨削，轴承做口需要精车加工。 与轴承配合面的 i t。 等级相对应的推荐值如上图所示。综上，如果以 f a g n u 二幺零杠 e 杠 x l 杠 m e 轴承为例，内圈内径五十毫米，外圈外径九十毫米。 轴采用小 k 六的配合，做孔采用大 h 七的配合，其轴的轴肩轴向全跳动要达到八个米，做孔的轴肩全跳动要达到十个米。轴的表面粗糙度值最大不能超过 r a 一 点六， 所以轴肯定是需要进行磨损加工的。本期普通精度等级，圆柱滚轴承的周边结构设计就分享到这里，谢谢大家。

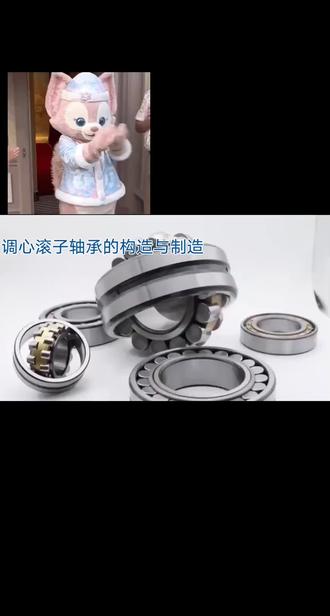

条形滚子轴承的构造与制造条形滚子轴承是重在工矿的核心转动部件，凭借自动条心特性，适配轴系安装偏差与弯曲变形。核心由外圈、内圈 双列鼓形滚子保持架构成，部分型号配备锥孔内圈与密封结构。其外圈内滚道为球面设计，曲率中心与轴承中心重合，可实现一度至三度。条心内圈设双滚道搭配对称鼓形滚子 通过凸度设计分散接触受力，避免边缘效应，保持架分黄铜实体与钢制冲压款核心作用是分隔引导滚子， c a 型黄铜保持架耐冲机适配重载 c c 型冲压保持架则降低摩擦，提升转速。该轴承的制造以高精度和强韧性为核心， 全程遵循精密加工标准，内圈与滚子选用 g c 二幺五 s i m n 轴承钢，经真空冶炼减少杂质。外圈一工矿可选轴承钢或高强度铝合金毛坯精锻造。车削成型后， 关键部位进入热处理环节，内圈采用九百五十摄氏度脆火加深冷处理零上二百摄氏度回火，表层硬度达 h 二 c 六二六四滚子精圣碳脆火， 实现表层硬新布刃的性能。分层热处理后进行超精密磨削与研磨，滚道和滚子表面粗糙度 n a 零点零一微米， 圆度误差控制在两微米内，同时对滚子做对数修型，优化与滚道的接触贴合度。保持架经车削或注塑成型后，与滚子组装成组建，再与内外圈合套， 通过游戏检测调整后完成清洗润滑与装配。部分锥孔型号需加工一比十二或一比三十锥度，内孔密封款则加装橡胶密封圈，最终经精度游戏全检，确保轴承适配重载振动的工业工矿。
