每天分享一个萌系帅哥，今天分享 圆柱滚子轴承。 hello， 欢迎来到今天的曼波轴承课堂，今天我们来讲镜像滚子轴承，像新的第一个子类，圆柱滚子轴承。 象形圆柱滚子轴承，顾名思义，它的滚动体是圆柱形的，这种结构使得滚子与滚道之间形成了线接触，是它能够承受巨大镜像载荷的关键。这里简单说下点接触和线接触的区别， 看下图，点接触的接触面积小，线接触的接触面积大，我们在初中时就学过，接触面积小则压强大，接触面积大则压强小，这也是为什么圆柱滚子轴承能承受巨大的镜像载荷。再来它主要由内圈、外圈、圆柱滚子和保持架这四部分组成。 它的一个重要的特点就是它的内圈与外圈是可以分离的，这在实际的安装与维护中非常得方便。下面我们就直接来到它的分类， 大家看着是不是特别的复杂，其实分类的核心就在于是否有党编，那么问题就来了，什么是党编呢？下面直接上实体演示。好，现在来给大家讲解一下这个圆柱滚子轴承它党编的含义。 我们知道圆柱滚子轴承实际上它有个非常重要特点，就是它的外圈或者内圈是可以拆卸的，对吧？那么外圈内圈可以拆卸，我们就要分成不同的情况，比如说我们就这里就拿 n 型、 n u 型和 n u p 型进行举例。我们先来看 n 型， n 型的含义是什么？ 外圈无档边，内圈双档边。什么叫做外圈无档边？外圈无档边，实际上用最通俗易懂的话来说就是他的外圈可以双向双向的轴向移动，你可以从这里拿出来，也可以从这里拿出来 双向的。但是他的内圈无论你怎么去压他，把他弄下来，他都下不来，因为他两边已经被党区党边给卡死了，对吧？ 这就内圈双挡面。我们再来看 n u 型， n u 型实际上就是他的一个反力，他的内圈 叫做他内圈，叫做内圈无挡边。内圈无挡边意味着他的内圈可以双向的轴向移动，但是他的外圈是不可拆卸的外，因为外圈叫做外圈双挡边，他外圈已经被两个挡面卡死了。 我们来看 nup 型， nup 型的意思是什么？ nup 型的意思是外圈双档边，内圈单档边。 外圈双档边相信大家已经理解了，就是它的外圈不可拆卸，但是它的内圈单档边。内圈单档边的意思就是它内圈只能从一个方向去拆卸下来，这一个内圈的凸出来的部分实际上就叫做挡边，因为你看这样子 把它装上，先把它装上，由于有这个挡边的存在，我可以这样子去把它拆下来，我可以把这样子把它拆下来，但是我可以 通过把它按回去，按回去来把它拆下来吗？显然是不行的，所以它叫做内圈单档。然后还有一个非常小的知识点，就是平档圈，平档圈一般是安在了 无党边的地方，就比如说 n u p 这里，比如说 n u p 这里没有党边，对吧？我们的平党圈就可以用在这个地方来防止它的滚子脱落啊，也可以承受一定的轴向力。好，这就是党边它的含义了。 党边我们理解完毕，分类问题就迎刃而解了，它们分别是， n 型内圈无党边，外圈双党边 n j 型内圈单档边。 n u p 型内圈单档边，并带平档圈。 n n 型内圈带三档边，外圈五档边双列。 n n u 型内圈五档边外圈三档边双列。 n n f 型双列满滚子设计补充， 这里说一下，双列圆柱滚子轴承有三个挡边，是因为中间还有一个，如图。 接着让我们来到第二部分吧，象形圆柱滚子轴承的型号要怎么读？我们这里以 n 幺 p 二二一零 e t v p 二 c 三为例来说， n u p 代表着这是一个内圈单挡边的圆柱滚子轴承。先来说第一个二，它的含义是宽度系列 表示宽度变化，零系列通常不表示。再来说第二个二，它的含义是直径系列，数字越大，外径就越大，轴承的承载能力就越强。通常一分之零表示特轻，二表示轻，三表示重，四表示重。这里的二二表达的就是轻宽度系列加轻直径系列 后面的两位数字。请大家直接看我整理好的图，这是上节课深勾球轴承讲过的内容，这里不再讲一遍了，这里还需要特殊记忆，一个字母 e， 它表示加强型，增加了滚子的数量，承载能力进一步加强。 我们再拓展一些保持架材质的内容， j 钢板冲压保持架、碳钢 m 铜合金实体保持架、尼龙 t v p 波纤增强聚酰胺保持架。 好了，这就是关于向心圆柱滚子轴承的全部内容了，包括了它的详细分类和型号解读。最后，如果你想零基础入门轴承这个行业，请关注我吧！

大家好，我是来自南京亿万强的技术工程师，本期给大家分享超精密圆柱滚轴承的结构特点。 f a g 超精密圆柱滚轴承由实体的内圈、外圈、滚子及宝石架四个部分组成， 宝石架材质为黄铜或 pek。 区别于普通精度等级的圆柱滚轴承，除了加工精度上的区别，从结构上看，区别最大的就是内圈的设计。内圈有齿孔和锥孔两种设 计，锥孔的锥度是一比十二，如我手上拿的这个 n n 三零幺九 a s k m s p 后缀 k 表示的就是内孔，是锥孔设置。如果超精密圆柱滚轴轴承结构从滚子数量上区分，也可分为单列和双列两种类型。如上所示，大部分超精密圆柱滚轴轴承的外圈 是可拆卸的，因此从包装中取出后可单独安装， 只有 nnu 四九系列是内圈可拆卸。对于单列超精密圆柱滚轴轴承里还有一类比较特殊的存在，那就是半数滚子的混合圆柱滚轴轴承。 顾名思义就是采用了混合陶瓷滚动体的超精密单列圆柱滚轴轴承，而且滚子只放了一半。如上图所示，混合圆柱滚轴轴承中 滚子材料为高性能陶瓷，这种材料显著减小轴承内部的摩擦和磨损，而且降低了润滑剂中的硬度， 轴承温升较低，因此混合圆柱滚子轴承可达到所有圆柱滚子轴承的最大可能速度。而且由于陶瓷滚子的热膨胀系数小，可以减小温升引起的预载增加的影响。 采用这些混合轴承，主轴和机器的工作寿命会显著提高，系统也更具适应性。 陶瓷滚子还能提高轴承静态和动态性能，这些对于机加工质量都起着积极的影响。但由于滚子数量减少， 虽然轴承转速可显著提高，但是镜像刚度会有所降低。超精密圆滚轴承主要用于运行精度要求很高且镜像载荷很高的场合，在机床和印刷机械中经常用到。 在这些应用中，他们可以实现高精度、高镜像刚度和非常高的承载能力的轴承布置。本期超精密圆柱滚珠轴承的结构特点就分享到这里，谢谢大家。

大家好，我是来自南京亿万强的技术工程师，本期给大家分享普通精度等级圆柱滚轴轴承的周边结构设计。为了充分利用圆柱滚轴轴承的承载能力，从而达到机械设备所需的额定寿命， 圆柱滚的轴承套圈必须在其整个圆周方向和滚道宽度上被刚性和均匀的支撑，可通过圆柱形配合面提供支撑，配合面上不应有沟孔或其他凹槽。 配合件的精度必须满足特定要求。如上图所示，轴承配合面的行位公差对于普通精度等级的圆柱滚轴轴承，轴的直径公差要求达到 i t 六级， 做口公差达到 i t 七级。 p 六精度等级的轴承，要求轴公差达到 i t 五级，做口公差达到 i t 六级。 由于圆柱滚轴承滚子与滚道运行时是线接触的，对于相邻档间轴向全跳动公差要求更高。普通精度等级的轴承，要求轴间轴向全跳动公差达到 at 四级。 做孔轴向挡尖、轴向全跳动也要达到 i t 五级。 p 六精度等级的圆柱滚轴承要求轴尖轴向全跳动误差达到 i t 三级， 做孔轴向挡尖、轴向全跳动也要达到 i t 四级。具体公差等级对应数值如上图所示。配合面的粗糙度必须与轴承的公差等级相匹配。为保证一定的过盈量， 平均粗糙度值 r a 不 得过大轴需要磨削，轴承做口需要精车加工。 与轴承配合面的 i t。 等级相对应的推荐值如上图所示。综上，如果以 f a g n u 二幺零杠 e 杠 x l 杠 m e 轴承为例，内圈内径五十毫米，外圈外径九十毫米。 轴采用小 k 六的配合，做孔采用大 h 七的配合，其轴的轴肩轴向全跳动要达到八个米，做孔的轴肩全跳动要达到十个米。轴的表面粗糙度值最大不能超过 r a 一 点六， 所以轴肯定是需要进行磨损加工的。本期普通精度等级，圆柱滚轴承的周边结构设计就分享到这里，谢谢大家。

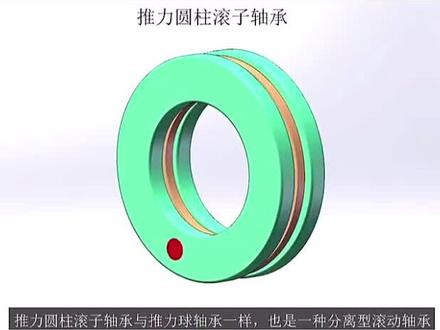

推力援助滚子轴承与推力球轴承一样，也是一种分离型滚动轴承，仅用来承受轴向载赫，但承受的轴向载赫远大于推力球轴承，能限制单向位移，刚性大，适用于转速低的场合。 为了保证轴承运行正常运行过程中轴承承受的轴向载赫不能小于最小轴向载赫，推力援助滚子轴承游座圈、轴圈和援助滚子组建组成 座圈，轴圈和圆柱滚子组建可自由分离，可以分别安装，其中座圈与合体配合轴圈与轴配合推力圆柱。

大家好，我是来自南京亿万城的技术工程师，本期给大家介绍 fag 超精密圆柱滚轴轴承的完整型号如何解读。 fag 超精密圆柱滚轴轴承与普通精度等级的圆柱滚轴轴承相比，可实现更高精度、更高镜像刚度和非常高的承载能力。 在机床设计中，他们常作为浮动段为主轴提供镜像支撑。与普通精度圆柱滚轴轴承相比， f a、 g 超精密圆柱滚轴轴承在型号上有着不同的表示方法。如上图所示， 超精密圆柱轴承的代号组成主要分为三个部分，前缀轴承基本代号和后缀。前缀主要区分滚动体材质， h， c 表示陶瓷。滚动体基本代号主要表示的是轴承的类型， n 表示单列， n， n 表示双列，数字表示尺寸、系列等信息。 后缀表示的是内部设计、精度等级、宝石架材质、游戏润滑设计等。例如，型号， n n 三零幺九、 a s， k， m s p， n n 表示双列高精密圆柱轴承， 三零表示载系列，幺九是内径代号。和我们之前介绍的普通精度等级的圆柱滚轴轴承一样，内径是十九乘以五，等于九十五毫米。后缀 a， s 表示外圈上有润滑油槽和润滑油孔。 最新的样本上把 a 和 s 进行了分开描述， a 表示内部设计， s 表示外圈上有润滑油槽和润滑油孔。新型号中会有后缀 d 的 描述，同样表示内部设计。 如上图所示， n、 s 和 d， s 尺寸表示的就是油槽和油孔的位置。后缀 k 表示的是轴承内孔为锥孔，锥度一比十二，与之前介绍的条形滚轴轴承含义一致。 厚睿 m 表示黄铜宝石架， sp 表示特殊精度。有些特殊应用的高精度圆柱滚轴承还有定制游戏及特殊规格设计，如 h 幺九三表示半数滚子等。 对于精度等级后缀， sp 和 u p 需要做个重点的说明，这两个后缀和我们之前说的精度等级， p 零、 p 六、 p 五、 p 四、 p 二表示方式有所不同。 sp 表示特殊精度，各尺寸段分的更细，精度都能达到 p 五级以上。 u p 表示超紧密，各尺寸段也分得更细，精度都能达到 p 四级以上。本期 f a g 超精密圆柱滚轴承的型号就分享到这里，谢谢大家！

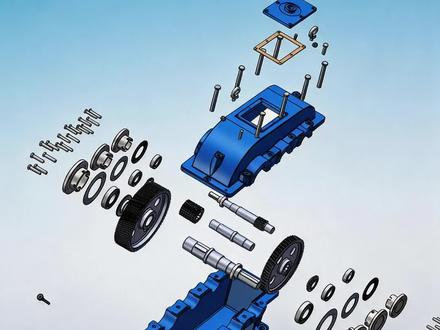

哈喽，大家好，今天快速弄懂二级圆柱齿轮减速器，整体由箱体三根传动轴、两对孪合齿轮轴承与密封件组成，结构紧凑，拆装简单， 分为高速轴、中间轴和低速轴，依靠两级齿轮逐级传动，完成减速增扭，有效降低转速，提升输出扭矩。 它运行平稳，转动效率高，耐用性强，广泛应用在皮带输送机、矿山设备、起重机械等工业场景。 作为机械设备常用转动部件，既能匹配电机动力，又能满足设备低速重载工作需求，是工业传动力不可或缺的核心部件。你学废了吗？

今天讲的是轴承界的大力士圆柱滚子轴承，它最大的特点就是可分离结构， 内圈外圈能完全拆开单独安装，装配超级灵活。记住三个代号，从此不会选错。 n 型内圈双档边，外圈没有轴可以自由窜动。 n u 型外圈有档边，内圈没有，方便压装轴套。 n g 型内圈，单档边外双档边，能锁定单向轴向位置。优点是镜像承载力极强，刚性足，抗造耐用， 但短板也很明显，基本不吃轴向力，转速不如求轴承划重点， 但凡重载大镜像力设备发热大轴回热膨胀的位置，电机、齿轮箱、铡钢机、破碎机、矿山设备，直接选 n u n 型油动轴承，绝不翻车！关注我，点赞收藏，下次选型不踩坑！
