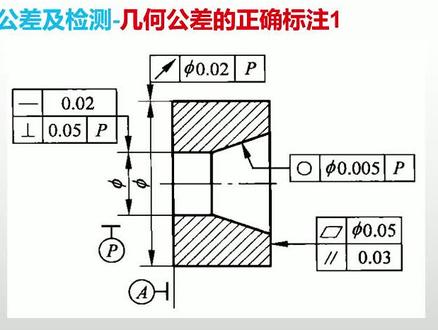

大家好，我是老彭，这一节给大家介绍几何公差的正确标注，这里有一个题目啊，这个图上它 的几何公差的标注有一些错误，题目的要求是按照二零一八年的标准来进行改错。 我们先来看这个图啊，看这个图他的几何公差啊，当然包括他的鸡菌，我们先来看鸡菌，他这里有两个鸡菌啊，一个鸡菌 a 和一个鸡菌 p。 那么对于基准，我们现在看到基准的字母 a 和 p 有没有错呢？如果说按照二零呃一八年之前的标准，也就是二零零八年的标准，那么这个基准的啊，字母这个 p 是不能用的，在二零零八年， 但是二零一八年之后，这个 p 是可以用的。二零一八年的标准，它主要是这四个字母不能用，一个 r、 一个 o、 一个 q 和一个 x， 这四个不能用。 二零零八年的标准，它是有九个字母啊，包括这个 p 啊，因为这里是按照二零一八年的标准，所以这个 p 是可以用的啊，所以字母是没问题。好，第二个，我们看这个符号，一个圆圈啊，写一杠的啊，这个符号 啊，这个符号是一九九六年的标准，在二零零八年的标准就改了啊，所以他这个符号是不断也改的啊，二零零八年之后的标准，他就是一个正方形， 一个正方形里面写一个字母，然后是一个直眼线，直眼线下面是一个三角形，这个三角形里面可以是空的，也可以是 填满，然后这一根就跟这个啊背侧要素重合啊，所以他他这个基准的符号是不对 啊。我们再来看基准的位置啊，基准 a， 他是指向这个端面啊，他这个位置基本上是对的啊，而基准 p， 他应该是指向这个圆，这个圆的基准一般是他的中心线，那么指向他的中心线，那么就要跟他的尺寸先对齐，他这里是没对齐， 所以这个基准 p 它的位置是错误的啊。所以按照二零一八年的标准，它这里是 有两个错误，第一个是基准的符号啊，他是用的呃，老标准的，因为一九九六年的标准。第二个是基准 p， 他跟这个没有对齐，有这两个错误。好，我们再来看他的几何工厂项 项目啊，先看这里，这里是一个呃直线度和一个垂直度，两个对的在一起的几个公叉，他这里的几个公叉直引线是指向于这个圆的这个尺寸线，他这个尺寸线对齐的，那么他的背侧要素是这个孔的这个中心线， 这个中线线他的直线度。我们先来看直线度，直线度他指向这个中线线，那么他就是表示在任意方向上的直线度，在任意方向上的直线度，他的几何公差值前面是要加一个 啊，符号这个画的啊，这里没有加，所以他这里是缺了一个呃，这样的符号都有直线度。好，我们再来看垂直度啊，垂直度公叉他也是一个啊，方向公叉，方向公叉他有一个基准，他这 特点的鸡菌是 p， 而鸡菌 p 是这一条中间线，他的背侧要素也在中间线，所以这个鸡菌他就选错了啊，背侧要素和鸡菌要素他是同一个 中心线啊，所以这里是不对啊，所以这个基准应该改为，哎啊，好，所以这个，呃，垂直度公叉，他就这个基准选错了。这里还有，还有没有错误呢？ 啊？这里按照老标准啊，没什么错误，按照新标准，它还有两个错误啊，两个错误是哪里啊？第一个，对于同一个被测要素，他有几个几何啊？公察项目的时候，他这个几何公察项目是可以对 叠在一起的，但是呢，堆叠的时候他的爬呢，是有顺序的。对于二零一八年的标准，他是工差值大的爬在上面，工 他是小的爬在下面，所以这两个对叠应该是垂直度爬上面。呃，啊，直线度爬下面啊，他会这么调一下位置啊，这是第一个。 第二个，他的这个直引线，直引线要加老标准标在这个中间是没错的，按，但是二零一八年的标准，他是 不背中间，他要背在几个共朝宽格的中间标上面，这个也可以，标下面这个也可以，而不是标在两个几和共朝宽格的中间的延长线啊，这个是二零一八年标准的规定啊，所以他这里就总会有啊四个错误，第一个直线路，这里加一个啊， 染发，第二个是垂直度，他的肌菌选错了。第三个是这两个的位置要调一下，第四个是这个箭头的位置也要调一下啊， 他这里就有这四个粗啊。我们再来看这个跳动，跳动，他这里是指向是一个啊，镜像原跳动，镜像原跳动，那么他的背插要素是这个圆柱的外面这个面啊， 他因为他的背侧要素是一个圆滑线，是这个圆面上的一个圆滑线，所以他的箭头指向这个尺寸对齐就不对，因为尺寸对齐，那么指向的就是他的中心线啊，所以这个箭头指的位置，他应该指向这里啊，或者是在这个延长线这里也是可以的，这是第一个错误。 第二个错误，这个箭头他应该从几何公叉宽格的左边或右边的中间引出来，而他这里是在这个角上引出来，所以这个箭头引出的位置不对，这是第二个错误。 第三个错误啊，镜像原跳动，他的公叉值是表示他的 啊，这个圆环线垂直这个基准轴线和垂直基准轴线的平面和他这个圆柱面相交所得的这个圆，他要限定这两个同行圆之间，这两个同行圆的圆形在基准轴线上面，这两个同行圆之间的半径差等于他的公差值， 所以他的公叉只是两个啊，同心圆的半径叉，所以这个符号是多余的啊，他这里多了这个符号啊， 啊，这个基准 p， 如果把这里改过来了的话，基准是没问题的啊，所以他这里是箭头有两个错误，这个工作值有一个错误啊，就是这个。好，我们再来看这个圆跳动啊，这个圆 跳动公叉，他这里指向的是这个圆锥面，首先啊，不是圆度啊，圆度公叉，他是一个形状公叉，但是没有机准的啊，这里 标注了一个基准，这个是多余的啊，这个不对，那么一个啊，圆度公叉，他的公叉值啊，他的公叉值一般前面是没有这个符号的，这个符号是多余的， 他有这两个错误。另外一个二零一八年的新标准，他还增加了一个什么，对于圆锥面的圆度公叉，他要后面要加一个辅助要素，空格的一个方向要素，因为在老标准，他只是 啊规定他的圆度在这个方向的圆度，而二零一八年的标准，他不但可以表示在 这个方向，还可以在这个方向，因此它后面要加一个方向要素，要加一个这样的符号啊， 这里是个箭头啊，这个指向他的后面，这里如果是这个垂直方向，那么他这里是一个垂直度 啊，这里就是他的一个基准啊，这里的基准是啊，要这两个圆锥的这个轴线的基准啊，我讲的是 c 啊，如果是这个方向，那么他这里就改个跳动工作啊， 基准是也是一样的啊，所以这里他就有一个错误啊，两个错误，三个错误啊，有这三个错误， 再看这里，一个平面度和平行度，他是相对于这个端面，我们先看平面度啊，平面度他就是 b 超要素在啊，两平行 平面之间，两平行平面之间的距离是等于他的公叉值，所以他这里是两平行平面之间的距离，前面这个符号也是多余的，他有这个错误。好，下面是一个平行度，平行度是一个啊，方向 啊，公差，所以他有鸡菌，这里没有鸡菌，他少了一个鸡菌啊，他这得错误在这里啊。第三个， 平面度和平行度，他的备车要素是同一个平面，对于同一个平面上的几个啊？几何公交项目 行动，公差的公差值要小于啊。方向公差的公差值啊，这里他好像大于了，所以这个，呃，公差值是有问题的，你要么把平面度的公差值改小，小于零点零三以下，要么把平行度的这个公差值改大，大于零点零五以上啊，所以这个公差值 啊，是有点问题的啊。第三个是的，这个啊，箭的啊，箭的跟前面一样的啊，按这老标准是对的，按这新标准，他这个箭头不对啊，要么标在这里， 要么摆在这里，都是可以的啊，当然你这个公差值改了之后，这两个也要调一下方向啊，这是这个的错误啊。好，这就是这个图，他几何公差标注的一些啊，按照二零一八年的标准，一些不正确的地方啊，我就把它 讲了一下，下面我就把它改过来的这个图给大家看一下。好，这个是把它改过来的图啊， 垂直度啊，他的基准是 a 啊，不是 b 啊，我把这个 p 改为 b 了啊。啊，直线度，这个直线度他是任意方向的，所以前面要加了一个符号， 另外一个垂直度的公差值大于啊直线度，所以垂直度要爬在上面，他这个箭头，这个直引线要从这里引啊，不能够从这里引啊，你从下里下面引也是可以的啊。好，这个跳动公差 他是要指向这个端面，他不能够指向这个尺寸的中间线啊，还有跳动功才的，前面这个呃画的符号是没有的。 好，这个圆圆跳动，圆跳动，他有两种表示方法，一个假如说我是表示这个方向的话，那么这后面的方向要素，他就是一个呃，跳动的这个符号，他的基准是这个圆锥的轴线啊，所以我这里加了一个基基准 c。 好，如果他这里是啊，他是这个方向的话，那么就是我们看 下一次是这个，那么就是标一个垂直工工作啊，这个也是一样的啊。好，这里这里就是平行度和平密度。平密度我把它改小了，因为平密度的公差 只要小于。啊，平行度啊，因为他是形状公差。他是啊，方向公差，他们表示同一个要素啊，他要小于他啊，因为他的基准啊，他的基准要增加啊，他是对于这个平面啊，跟他相平行的这个基准啊。 啊，另外他的箭头啊，不是从中间，我把中间改到上面来了啊，这是啊，几何工厂正确标注的一个相关情况。好，这一节就介绍到这里，我们下一节再见。

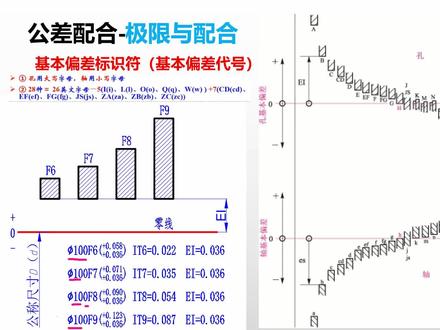

大家好，我是老彭，这一节给大家介绍公差配合有关基本偏差代号的相关知识。基本偏差代号，他也叫基本偏差标示符， 在前面的课程讲过，基本偏差，他是国家标准所规定的上偏差或者是下偏差，一般为靠近零线的偏差。 这张图是国家标准规定的孔和轴的基本偏差系列，对于确定的孔或者是轴的基本工程尺寸，它的基本偏差 有二十八种。买种基本偏差的代号用拉丁字母来表示，大写的代表孔，小写的代表轴。在二十六个字母中， 奇迹容易混淆的五个， i、 l、 o、 q、 w 还是二十一个，另外加上七个双写字母， c、 d、 e、 f、 f、 g、 j、 s、 z、 i、 z、 b、 z、 c 共二十八个。在这二十八个基本偏差中， 代号为接大写的 g s 和小写的 g s。 这个基本偏差有点特殊，因为这个 j s 的 功差大，它是和这个零线完全对称的。也就是说， j s， 不管是孔还是轴， 他的上偏差和下偏差是大小相等，符号相反。所以大号为 gs 的基本偏差，他的基本偏差可以是上偏差，也可以是下偏差。 我们再以 j s 为键，在 j s 的左边。对于孔来说，基本片的代号 a 到 a、 h， 它的基本偏差就是下偏差。而对于轴来说，小 a 到小 h， 它的基本偏差是上偏差。在 j s 的右边，对孔来说，从 j 到 j、 c， 它的基本偏差是上偏差，而对轴，它的基本偏差是下偏差。另外，在这个公这个图中，它还有两个特殊的 偏差代号，大写的 h 和小写的 h。 大写的 h 和小写的 h， 它的基本偏差是零， 所以大写的 h， 它一般是孔的基准孔的 代号，而小 h 一般是低等轴的代号。 那么一个这张图买一个偏差代号所表示的公差大， 他都是开考的，他只有基本偏差，这里封闭了。另外一端的偏差他是开考的。我们在前面的课程也介绍过，公差大，他是由上偏差和下偏差所围成的一个封闭的区域。 那么在这张图上，为什么他只封闭一端，另外一端没有封闭呢？这是因为 公差大，他的这个高度，他是与公差等级有关的，所以公差等级 不一样，他的这个高度是不一样的，所以他只封闭了一端。为了加深我们对基本偏差代号的理解，下面我们以这个实力来进行说明。 这里有四个尺寸，它的工程尺寸是一百，它的基本偏差代号是 f， 它的公摊等级有六级、七级、八级、九级。那么我们 怎么来确定他的工差和他的工差大？首先我们来确定他的基本偏差，他的基本偏差代号是 f， 所以他是一个孔的尺寸， 公差的代号为 f 的基本偏差，它的基本偏差从这个图 可以看出是下偏差，所以我们根据国家标准 来查他的基本偏差，他的尺工程尺寸是一百，所以我们找到八十到一百这一列横划过来。然后他的基本偏差代号是 f， 把这一列查下来，查得他的 基本偏差值是正三十六，这个单位是微米，所以它是零点零三六毫米， 这是啊，他的基本偏差，那么他的公差等级是六七八九。那么我们再来查他的公差等级， 同样是一百的尺寸，那么在八十到一百二之间。好，他是从六级开始， 六七八九一百的工程尺寸，他六级精度，他的工差值是二十二微米，七级是三十五微米，八级是五十四微米，九级是八十七微米，我们就可以根据这些 数据来算出它的上平差，所以根据它的 基本偏差是零点零三六，他的公差六级、七级、八级、九级都不相同，就可以计算出他的上偏差。六级的，那么他是零点零五八七， 七级的是零点零七一，八级的是零点零零九，九级的是零点一二三，所以他的上平差也出来了，所以我们就根据他的上平差、下平差可以画出他的公差大图。 同样是 f 工程尺寸相同，所以它的基本偏差，也就是下偏差都是一样的，都是零点零三六，然后它的上偏差六级、七级、八级和九级不一样。 好，我们就根据这个就把他的公差段大图给画出来了。好，这就是公差配合基本偏差代号的相关知识，这一节就介绍在这里，我们下一节再见。

同学们今天继续学习孔轴极限偏差如何查表确定，看一下代号位是他的基本偏差为零 h 大写代表是一个孔，而且是基孔痣。我画个公差带简图演示下 基准孔下偏差 e i 都是零。公差代位置如图所示，下偏差零，上偏差证的零点叉差代查表。第一步，查标准公差数值表， 横向茶表尺寸选择八十到一百二十 竖着方向看。 it 七级查到三十五 微米，等于正的零点零三五毫米。好了，写上去。第二步，查基本偏差，刚才说了基孔治他的基本偏差是下偏差，数值为零。 为了证明是零，我查给你看一下， 机孔之下偏差都是零。 第三步，求孔上偏差 e s。 实际上口算也能算出来了，上公差 e s 等于公差，替加下公差 e i， 结果为加零点零三五毫米， 可以标注上下偏差了。完成。同学们学会查表了吗？去练习一下吧！

传播轴系的几何公差应该怎么标？兄弟们，老王这几天研究行为公差，越研究越迷糊，有没有会的来一起探讨一下。这是一个中间轴，法兰外径三百八十毫米， 我们参照传播设计手册来一个个的确认。第一，法兰端面的平面度，法兰直径小于五百，平面度不大于零点零三毫米，静止凸起。那我们点击标注公差 符号平面度，输入零点零三，在下方加个 n c， 这应该是没有问题的。第二，法兰端面边缘处的镜像圆跳动度， 法兰直径在两百五十到五百毫米之间，取零点零四毫米。什么是法兰边缘？是不是螺栓孔以外的区域？ 什么是镜像跳动？这应该怎么理解？我看 starry 是 这样标的，那我这样标零点零四对不对？ 第三，法兰外镜镜像圆跳动度，法兰直径在两百五十到五百毫米之间，取零点零三毫米。那我这样标注零点零三应该也没什么争议。 第四，设计手册中没有垂直度的要求，这个法兰端面是不是应该有垂直度？那应该怎么标呢？ 另外，法兰的非切触面校准的时候要作为百分表探针的测量面，有没有知道的老铁，欢迎在评论区给老王支支招。

大家好，我是老彭，这一节给大家介绍公差配合有关未注尺寸公差的相关知识。在一般的零件图上 有很多尺寸，对于一些有配合要求和精度要求比较高的尺寸，他一般要标注尺寸公叉。 呃，对于一些非配合尺寸或者是一些精度要求不是很高的尺寸，通过车间一般的加工方法，能够保证他精度的情况下，一般可以不标注尺寸公叉， 但是他没有标注尺寸公叉，他总得有个加工范围，那么这个加工范围就是在我们的技术要求里面一般有说明。像左边这个 图，他技术要求的第一条注明了，未注尺寸公差按 it 一十四级。 it 一十四级就是我们国家标准公差等级，我们前面介绍过，国家标准公差等级总共有二十级， 所以在这张图纸上，他没有标尺寸公叉的尺寸，他的尺寸公叉就按 it 一十四级的公叉值来确定。 右边这张图，他继续要求的第一条就是未注尺寸公差符合 g b 杠 t 幺八零四杠 m， 也就是说没有标注尺寸公差的尺寸，他的公差 按照这个国家标准的 m 级来确定。现在的图纸上这两种标注方法都存在，但是主要还是 是右边这张图纸的这一种。左边这一个标注的方法一般是不是特别的规划，所以我们介绍一下 g、 b t 幺八零四它的一个规定。 g b 幺八零四，它这个国家标准对未注尺寸公差，它有这个表格，有一些规定。它的公差等级分为四级，精密级用 f 表示，中等是用 m 表示，初造级是用 c 表示，最初级是用 v 表示， 刚才我们那张图纸上面我们看到的是 m 级，那么 m 级我们通过这个表我们就来知道啊，他是中等级的，中等级他的 公差值是多少呢？跟他的尺寸有关，比如说那个啊轮子，他的外径是一百二，一百二，那么他的尺寸断在这里，他的 mg， 所以他是正负零点三，单位是毫米啊。 好，我们再来看一下前面啊，所以说这个刚才我们看了这个没有标公叉，虽然他没有标尺寸公叉，但是根据继续要求，这个一百二的尺寸，他的 尺寸公差就是正负零点三，这就是我们国家标准未做尺寸公差他的这么一个情况。这里还要注意几点，就是我们 gb 幺八零四这个未做尺寸公差，他有一个应用的范围， 他这个范围主要是适用于金属切削加工尺寸啊，当然冲压的加工尺寸也可以适用，还有非金属材料的和其他的工艺方法他可以参考，他主要是金属 机加工，也就是金属切削加工的这一种方法所得到的尺寸。还有一个他这个 啊，他不包括其他一些什么公差标准设计的一些尺寸，以及一些括号类的参和尺寸，还有一个矩形框格类的理论正确尺寸等等啊， 这些他也不包括，这里特别注意，他主要是金属切削加工的尺寸，对于非他不是金属切削加工的一些尺寸，他的未注尺寸工程 我们可以参考一些其他的标准啊，我这里列了一些其他的标准，比如说我们刚才说的这个幺八零是这个标准，他就是我们一般的工商未注工商的线性啊，尺寸工商，这个他主要是针对于切削加工 啊，冲压的。其实他也有两个标准，一个未注公差和一个。呃，尺寸公差，这个尺寸公差里面他也对未注尺寸公差做了一些规定 啊，焊接的、铸件的、橡胶的、塑料的啊，这一些因为他的尺寸公差比较大，所以他都有单独的国家标准。对于这些他一般就不用这个 gb 幺八零四这个标准。所以我们对未注尺寸公差幺八零四这个 标准，它主要是针对于切削加工的啊，这个要特别注意一下。好，关于未注尺寸工商的相关知识就介绍到这里，我们下一节再见。

选择我们一个尺寸，我们就可以看到这里就是我们对应的配合与公叉。 选择我们这里需要配合，那我们可以点选这边，这时候就可以看到这边就有一个默认的配合的一个方式，我们可以在这呢选择我们对应的样式，打开我们对应的配合对话框， 选择我们这边孔，我们就可以大写的方式去放置我们对应的配合的孔方式。如果我们倒过来，我们需要我们对应轴方式，那我们同样可以在这进行切换，把这里切换为轴，这就是我们的轴方式了。 选择这边我们可以把它进行打开我们对应的配合上方选择我们一个对应的尺寸，比如我们 h 七下方，我们也同样可以选择一个 f 我们对应的奇迹，这样我们可以看到我们对应的这个配合是属于什么样的一个 配合关系，如果有需要呢，我们可以在这呢去修改我们对应的样式，例如我们在这呢可以选择我们对应的配合的方式的一个显示，比如 h 六 h 七， 那这样的话我们可以在上面呢就选择我们对 h 七，下面的可以选择我们对应的，比如说我们对应的孔这部分是 h 六，这样的话我们这里 h 七 h 六这种配合方式我们可以放置到我这完成 同样的这种方式呢，我们还有我们对应的公叉，我们选择他，我们就可以得到我们对应的公叉的一个被选择方式。 当我们选择选择我们对的样式的方式的时候，我们可以调整这一种，比如上下同配合同政府多少的 其他的方式呢？也可以多根据自己需要的进行选择或者进行表达，这样我们就可以得到我们所需要的一个样式跟对应的关系，那这里呢就是我们对应的配合公插的一个使用。

啊，大家好，我是西风老师，然后上节课给大家分享了一个我们 solox 里面工程图自动标注的一个小技巧，然后有很多学员在后台问我说，我们标注的时候工叉是怎么标注？今天呢我就给大家说一下我们 solox 里面工程图的工叉是如何进行标注的。 常见的一个尺寸标注相信大家应该都不能理解，就是我们的智能尺寸，我们可以对他进行直接标注，对不对？然后我们来看一下，如果说我们这里是公差，比如说我们这里的四十 是要装轴承的，我们这样一根轴，他的公差是如何标注一个呢？是我们自己去查我们的公差贷，找到我们四十对应的这一个公差，大家可以去小 自己去写，比如说这里的精度等级我选择双边，大家可以看到加多少减多少，这里的轴承你比如说我上加零点零二，也就是说是两思， 那么我确定他是不是就出来了，然后我点击确定，这样这一个工叉就出来了。好，如果说你这里标了四十， 然后你不知道你的经验，嗯，不知道你想标多少丝，那么你就这里工叉，我们选择我们的套盒工叉，然后我们轴里面选择，比如说我让他 轴承紧配合，是不是我们可以选择啊？ h 等级后面的这一个大家在学校应该是学过，如果说你没学过的话，可以去看一下相关的 啊，书籍啊。你比如说选择开八，八级工差是加五十，如果说我们是七级工差是加三十，这一个根据大家的加工能力来，比如说加工成能力较弱的话，你可以把它工差放的大一点， 如果说加工啊，抢你们公司加工的设备比较好用的话，可以让他的精度稍微高一点，也就是说中间的这一个工差稍微 间距小一点，就是说是三四，刚才那一个是五四，好，然后确定这一个标在六十上，应该是标在四十上，对不对？这一个 我要教大家的，就是说标注这一个的技巧，大家学会。同样我们的长度其实也可以标，比如说我们长度里面标工差，比如说我们一百， 比如说这里的四十，我们点击四十，我们想对他标供差，我们就可以在这里选择方便，比如说我们让他是四十，对不对？四十的话最少是四十，那么我们就让他四十加零点 零五，让他加五四，至少是四十加五四。好，然后我们点击确定，这样的话这一个公差就标注出来。同样牵扯到公差的话，他是不是会有一个基准啊？大家可以看到我们这里有一个基准特征，我们可以点击他，然后 比如说我们先点击我们这里的四十，然后再点击基准，那么就是以四十这一个为基准，然后确定好这一个 a 就出来，然后我们调一下他的方向是不是这一个 a 就出来了。然后基准，比如说 他的行为工差，我们标一下行为工差，这里面我们比如说我们标他的啊圆柱度同心度，就是，比如说是工差是零点零二两四。好，我们的基准是 啊，这一个呢，我的版本是一八版，一八版呢是让我们直接输入好，这里我直接输入 a， 好，点击确定，这样的话，这一个圆柱 是不是就标注出来了，希望大家呢能够学会我们这一个三种方法，一个是我们的长度工差，一个是我们的直径工差，还有一个就是我们的基准这一个标注方法，希望大家呢能够学会，然后具体的数据 大家根据自己的实际工作经验来或者说问你们的老师傅，看一下你们公司的加工能力，来合理的标注这一个尺寸。大家一定不要按照课本上那一个学的那一个，呃，轴承的工商袋呀，直接去 套用，其实课本上不用，不一定适用于你们实际的加工能力，有可能你比如说你这根轴，你按照课本上加了多少次之后车间的工人就是装不上，那么你们肯定会出现一个争议， 对，所以说你说你的是按照课本上来的是完全对的，但是实际加工过程中呢，他又是达不到的，所以说大家还是根据自己的实际情况来啊给使用 推荐一个学习塞入的一个网站，好打开我们的搜索引擎，然后搜索我们的西风博客，大家要注意这四个西风博客，然后找到第一个就是我们的官方网站， 然后进入我们的官方网站，就可以看到我们这一个布局，他是有一个软件下的目录，大家可以根据自己的需要进行一个下载，这里呢有我们的办公软件，也有我们的常用的机械设计软件，比如说 cd， 还有天证，卡萨赛罗斯， ug 等等， 可以大家都可以进行下载。然后就是我们的有一个经验技巧，这个的话我会将我的四六四的一些学习技巧都会在这里进行给大家一个分享。然后就是我们的一个教程的下载，这里有 cd 教程，四六四教程，开五教程、 ug 教程，十二岁教程，还有军事教程等等，后期我们还会增加这里呢，我们可以看到教程的话是非常的丰富， 比如说钣金的教程，然后工程图的教程，还有我们视频学会扫描视频教程都会有，并且我们有管道的教程等等，还有一些材质库，一些工具等等，可以说是为我们 设计师们量身打造的一个网站，比如说还有装配教程，有动画教程等等，我们 soloc 各个模块的教程都会有，并且我们也可以做一些练习题，我们 solox 的练习题大家可以去练一下，比如说我们独有的一个练习的一百题，这一个大家就可以去 练习这一百题呢包括了我们可以看一下有草图片，从基础开始练习，然后有建模，每一个题的建模题我们可以看到，比如说我们打开一个建模练习题，大家可以看到我们建模练习题有我们的图纸，然后还有我们的视频教程，大家都可以去看 好，然后我们就可以看到还有我们的钣金练习题，以及我们的焊接练习题，装配练习题，工程图练习题等等，还有一个修建模，可以说是非常的全面，希望大家呢如果说你对 solox 比较感兴趣，可以去我们的西风博客可以去查看，包括我们的练习题，还有时间学会赛罗视频教程等等等等啊，相信对你的学习和提高有一定的帮助，大家可以记住我们的网站，西风博客点炕。

标注粗糙度和行为公差后，还需要确定尺寸的公差配合，我们点击公差配合命令，选择一个尺寸后，弹出公差与配合对话框，可以看到刚才选择的尺寸，软件自动读取到， 同时有轴偏差孔偏差，基孔质配合基轴质配合角度公差用颜色来区分，常用公差代和优先公差代。选择所需的公差代号，软件自动识别到公差代号和上下偏差。 标注内容，选择是否显示公差代号和上下偏差，我们都勾选上，然后点击确定按钮，可以看到该尺寸的公差，一下标注出来，再标注一个尺寸的公差。 选择基轴制配合，再选择公差代号，可以看到公差代号和上下偏差自动生成。点击前缀后面的符号按钮， 会看到特殊符号对话框，软件提供了一些特殊符号，比如直径、正方形、求直径、埋头孔厚度等，需要哪个在这里选择就行，该尺寸有直径符号，这里就不需要了。 勾选标注尺寸上下偏差，然后点击确定按钮，该尺寸的公差自动标出来。数值不方便查看，我们点击尺寸编辑文字水平标注命令，选择数值的标注，确定后，该标注会自动变成水平显示，可以更好地查看数据。

现在我们来看一道尺寸公差的标注的题目啊，这里说 i 给出的轴孔的极限偏差值，然后查表确定它的公差代代号。 他是要等一下，等一下要填公叉带带号，然后并在装配图上标注，就是我们在这个呃上面标注他的一个配合公叉， 因为他是呃相互之间配合的啊，两两配合的，那现在我们来看他的一二三四五五个， 呃，这是他的一个，找出他的一个公差代代号，那么找公差代代号之前呢，应该来说啊，先找他的公差等级标准公差等级， 比如说发二十五，这个它的一个公差公差是零，相减的是零点零一三，所以说经过我们查表得到的值呢，应该是 十八到三十之间，他的公差等级是六级，应该这样子，然后再查他的公公差，嗯，那个，呃基本偏差代号。那我们这里呢？这个表啊，书本复录这个表呢，他比较好啊，他直接把这个 比较常用的等级和这个代号呢，已经给出来了。那我们来看一下轴范二十五这一个值啊，这是轴，那么我们找找轴的极限偏差表。呃呃，那么找一下啊，六级，刚才我讲了六 几，六几，对下来，他的这个值是这里这里六几 好，是正的啊，两个都是正的， 那在这里这个位置啊，这里这位置是正手五正的二，也就是我们零点零一五和零点零零二， 那么这个第二个这里前面还少了一排啊，就是对应的这一排，他少了，因为重复的嘛，啊，他是在这个范围内，二十五，在二十四到三十之间， 那他的现在找到的是 k 六， k 六啊， k 六，所以说我们这里标上去啊，写线写在这里啊， k 六 k 六，小写的 k 啊，一般走用小写 孔融大写。第二个，我们来看滚动内轴承的内径，这里不用看了啊，因为他这有一个，他的那个代号是零，他的一个公差基本偏差代号，那有一个是下几键偏差是零， 那么另外正的又是孔，所以说他是用大写的 h， 那么再来找啊，找孔孔， h g 呢，是零点零二幺呢，在这里啊， 二十四到三十之间，二十五嘛，对吧，然后对应的值找到它应该是 h 七，对吧？ h 七几啊，好，那么这里是滚动轴承内径和轴直径 就叫这位置啊，所以说在这位置呢，我们等一下呢，给它填上去是是什么呢？就是我这里用手写，手写，写一下吧哈，随意画一下哈，这里用鼠标写一下，这里就写 h 七，一撇先撇孔啊，再写周 k 六啊，这样子 啊， h 七 k 六当然是可以写分子分母的形式呃，最好是写分子分母形式啊，这里我就这么写着。这里好了，用鼠标写一下，那再来看啊，再来看这个下面这里滚动轴承外径，那么 是走走五十，走五十，在这里找到五十啊，四十到五十之间，然后一个只是零，一个是是零点零一六啊，看到这个上面极限偏差为零，那肯定知道它是 h h 上几线偏差都是零， 那这里找到的指的是 h 六啊，所以说我们写上去，它这里应该是 h 六， 小写的 h 啊，小写的 h h 六啊， 曾改向 啊，这里移不动了啊，算了，就放这里吧， 然后再首先把下面这两个也找出来吧。呃，这里有一个，那个箱体孔的直径 five 五十 空，那么找空的基本期间没拿代代号表，然后放五十，二十，四十到五十之间， 再把它找到。啊，找到这个纸在哪个位置？呃，他找的纸应该下边孔啊，孔孔 这里啊，在这里吧啊，这里对应的一二三第三排对吗？一二三四到五十？对的啊，那么这个这里这个值呢？就是对应的是 k 七啊， k 七是吧？ k 七啊，大写的 k 七。 那我们这里打进血，这不对啊，这里写 啊，写了 k 七啊，嗯，折掉了。 嗯，还有最后一个啊，最后一个这里，呃， file 十的外圆直径啊，那么找轴 在五十四十到五十之间。呃，找到值在这里啊，这里值对应的是 f 七，小写的 f 啊，那打进去这里 这里是文本比较多，这里这里卡上 f 七小写的 f 七。哈， 好，那我们把这个接值，嗯，都都找到了，找到以后呢，我们给它标记起来啊。这里是什么？这里是箱体孔和。呃，端盖轴 那对应的写写进去啊，对应的两个菜，菜两个字，刚才找的一个代号写进去。呃， 这里随意画，这里是箱底孔，直径是 k 七 啊箱底孔这里是箱底孔，那么大写的 k 七啊，然后在下面这里写什么？这里写轴承盖轴，轴承盖万元之间 f 七。 哎，这里是 h 七。 f 七啊，有点不太对啊，那不管他了，他找到纸是这个纸，那我们就写这个纸吧。啊。 呃，然后再来找一下这边这边是什么？轴承外圈和箱体轴承外圈。找一下轴承外圈是 h 六， 箱体呢是 k 七，所以说这一些 k 七啊 k 七， 然后后面填上 h 六。对，后面填上 h 六。啊，好， 那这道题目呢，我们就做完了啊，就是写的这个配合代号啊，就是这么写，那么写成分子分母形式可能更好一点啊， 这里呢，我们这道题目呢，我就讲到这里了啊。

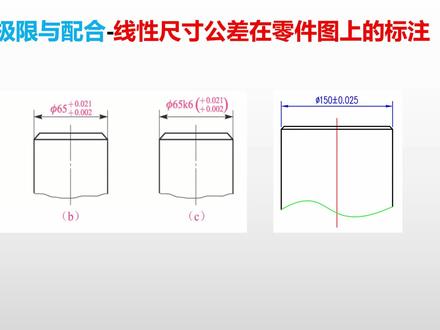

大家好，我是老彭，这一节给大家介绍公差配合有关尺寸公差在零件图上的标注的相关知识。 尺寸公差在零件图上的标注有这三种形式，第一种就是标注工程尺寸和公差大代号，第二种他是标注工程尺寸和极限偏差。第三种他就既标注 刚才他代号，又标注极限偏差。如果是这种的话，那么这个极限偏差他就要用括号把它固起来。这三种标注都是可以的。其中 第一种指标注公差大代号的这一种应用的比较少，在连接图上 标注极限偏差的这一种比较普遍，既标注公叉的代号，又标注尺寸公叉在现在的电脑画图中啊，越来越普遍，因为它可以电脑自动选择， 这三种标注啊，都是可以的。其中标注极限公差的这个上下极限偏差的字体，他是要比工程尺寸的字体要小一号，这里要注意一下。 那么如果他的上极限偏差和下极限偏差是关于零线对称，也就是说他的上极限偏差和下极 线偏差是符号相法，大小相等，他就可以按照这种标注方法正负啊。这个时候，那么他的极限偏差的字体和工程尺寸的字体是一样的大小 啊。另外一个，我们尺寸公叉在连接图上的标注还有几个注意事项， 呃，第一点是当标注极限偏差时，上下偏差的小数点必须对齐，像这里啊，这里的小数点他就没有对齐啊。 另外一个小数点后右端的零一般不予标注，我们像我们这一个，他小数点后右端的这个零 零四后面又有个零，这个零一般不有标志的。还有一个是为了使上下偏差的小数点后位数相同，可以用零补齐，就是哪种情况呢？在这种情况， 我下面是零点零一五，上面是零点零四，为了使他啊好看，我们可以补齐，这个是允许的啊，但是这种情况是不允许的，比方说我 啊，画一百五，上面是正零点零啊， 是啊，下面是正零点一，好，我这里不过零就可以了，如果是你零四零，再不过零啊，这个就就不对啊，这里要注意点。还有一个就是当上偏杀或下偏杀 为零时，用数字零表示，并与下偏差或上偏差小数点前的个位数对齐，就是上偏差或者下偏差为零的时候，这个零他一个小数点之前的这一位，这一位一般是零，也有可能是一个数字啊，要给他对齐，像这个 他就没有对齐啊，这个就没有对齐啊，这个就是对对齐的，这个是这个也是对齐的啊。所以说我们的尺寸公叉在零件图上的标注的时候，有这几个要注意的地方。 好，关于尺寸公叉在零件图上的标注的相关内容就介绍到这里，我们下一节再见。

在 cad 里面像这样的公差我们应该如何标注？标注之前，我们先将输入法切换到英文输入法，然后双击标注， 将它宽度可以拉长一些，鼠标移到二十的后面，这边我们输入加零点二，然后按住 shift 键和数字六键，继续输入负零点一， 然后全选这些内容。这边有一个堆叠，我们选择一下，点击确定好这个公差，我们就标注完成了，下面我们继续来标注这个正负零点一公差还是双击标注拉宽一些， 鼠标移到三十的后面，看这个 eight 符号，我们点击一下，这边有一个正负，继续点击，然后输入零点一，点击确定这个公差，我们就标注完成了，你学会了吗？

在读零件图时，经常会看到这样的尺寸，这到底是什么意思呢？大家好，我是教图学的熊老师。 在这个公差的视频中，我们聊到了公差的作用，解释了极限尺寸的含义。这个视频我们就来聊聊尺寸中 k 六、 h 七这类代号的含义。 在讲这些代号的含义之前，熊老师先教你把这些带极限的尺寸画一个公叉带图。 图中首先画一条零线，零线的上方为正，下方为负。我把轴的公称尺寸反三十五写在这里，这个轴的下偏差为正的零点零零二，画一条线，上偏差为正的零点零一 八，再画一条线，中间画一点，后面符号表示是这个轴的零件。好，这样一个轴的公叉带图就画好了， 这个图能够清晰的反映这个带有极限的尺寸。熊老师，这个公叉带图有啥用呀？这个图可太有用了，如果你看懂了这个图，你就弄懂了 k 六的含义。 首先，这条带子的宽度是由公差决定的，图中这两条线的距离表示标准公差，用 it 表示 it 代表的是国际公差。 标准公差分为 it 零一、 it 零 it 一一直到 it 一八二十个等级。 it 零一的公 差值最小，精度最高。 it 一八的工差值最大，精度最低。图中这个 k 六的六就是表示工差等级为 it 六。 其次，这条带子的位置是由距离零线最近的偏差决定的，所以我们把距离零线最近的偏差称为基本偏差。 最近的偏差可以是上偏差，也可以是下偏差。你看这个轴的基本偏差就是下偏差，正的零点零零二这个孔的基本偏差就是他的上偏差。 国标中规定孔、轴分别有二十八个基本偏差，如图所示，用代号从 a 到 j、 c 来表示。注意，大写的 字母表示的是孔，小写的表示的是轴。很明显，图中这个 k 六的 k 指的就是轴的基本偏差代号。 熊老师，那这个 k 六和极限尺寸是什么关系呢？和公叉带图又有什么关系呢？ k 六的含义就是公差代代号，通过代号查表，查得反三十五， k 六的上下偏差就为正的零点零零二和正的零点零一八。 所以你可以用上下偏差画出公差带图，你也可以根据公差带代号查表，画出公差带带图。那为什么这个图中既标注了上下偏差，又标注了 k 六呢？这个问题问的好，一般来说，零件小 或者单件生产只标注上下偏差，如果是大批量生产，可以只标注公差代代号。 如果生产批量不明确，就需要既标注公差代代号，又标注上下偏差。熊老师，我懂了，那好，我再问你一个问题， 我给你标准公差等级的这个表，告诉你，孔反四十五的公差为零点零二五毫米，孔的下偏差为零。你能够给我写出这个孔的公差带代号吗？让我想想， 我知道了，根据查表，四十五的 it 七的公差为零点零二五毫米，又根据基本偏差代号图，孔的下偏差为零，基本偏差代号为 h。 所 所以这个孔的公插带代号为 h 七。其实也没有必要这么麻烦，你直接去查孔的公插代表就一目了然了。 熊老师，我还有一个问题，画工叉带图到底有什么用呢？当然有啊，下个视频我们讲配合的时候你就知道了。好，关注熊老师，学习更多图学知识，我们下个视频接着聊吧，拜拜。

每天学习一点新知识。大家好，我是你们的朋友郑源，今天呢我们一块来， 嗯，学习一下这个公叉在 cad 中呢，大家看一下，我比如要标这一个尺寸，二十加一减零点二，是怎么来标呢？当然我们标这个二十的时候呢，是很好标的，首先呢咱们用这个标注 选择这一条直线，然后标上这个二十，标上这个二十之后呢， 这时候他是一个独立的尺寸，我们怎么把它给做上一个上下偏差呢？ 这时候呢我们可以双击他，双击他之后呢，我们把这个鼠标啊，你看这一个闪烁的这个光标， 按一下这个左右的这一个方向键，把它移到右边来，然后呢我们比如输入一个加零点二，然后呢 嗯，就像刚才似的，下面是减零点一，我们要按住 shift， 同时呢再按住键盘上的六键， shift 加六，这时候呢一定要用英文输入法 shift 加六， 他就会出现这么一个图标，这一个出现这么一个图标的时候，我们再输入下边他需要的，呃，公叉减零点一， 这时候呢把它全部选择，全部选择之后呢选择这里，这里有一个 a 分之 b， 我们选择它，这时候呢就变成这样了，然后我们随意的点击一下空白区就完成了， 那比如要标下面这一个加减的呢，这个大家看一下，我把它删掉，然后呢同时我点一下这一个标注，然后用鼠标单击一下这个直线，然后再在一个空白的位置单击一下鼠标就把它给放置好了，放置好之后右键确认， 这时候呢我们还是双击这一个二十，然后呢同时把这个闪烁的光标啊按一下向右的键移到这边来，移到这边来之后呢，这里有一个符号，符号 也就我双击他之后这一个状态栏，哪一个状态栏双击他之后，整个的这一个状态栏 自然会跳到我们现在的这个状态，所以我们直直接去找这个符号，这符号里面有一个正负，我们点一下这个正负， 点一下正负之后，他就会出现这么一个正负的符号，然后呢是再输入零点二，然后点一下空白的区域就完成了，就完成了，这是标注一个嗯 什么的方法呢？就是呃，上下公叉，跟上下一样大的公叉的一个方法。 然后第二个方法咱们来看一下，比如同样啊，这是个二十，跟这边直线其实是标法是一样。然后呢我们点一下标注，或者点一下直径标注，点一下他，我们标注上这一个直径之后啊， 这时候我们不用这一个，不用双击他，直接右键点一下他，然后右键单击，我们选择特性这里 这一个特性，点一下特性之后呢，我们把它拖到最下面，最下面， 然后呢他下面有一个公叉，你看一个公叉，咱们在这个公叉里 可以改一下，比如我们他的上公叉，我们输入嗯，这个显示公叉。这里我们首先还是要选择是对称啊，还是极限偏叉，还是极限尺寸，还是基本尺寸， 比如我们选择这一个极限偏差，你看他他这个右边，我们选择极限偏差的时候，他马 上会预览，你看这右边减零，上面是零也是零，如果我现在选择的是对称，你看它自动会更新成加减零， 你看还有极限尺寸，极限尺寸像一些需要最小尺寸跟最大尺寸的时候呢，我们就可以标一下极限尺寸其实都一样的， 我们标这个极限偏差点一下它，然后这时候我们是把上偏差输入零点二回车 啊，这是下偏差，看错了，这是下偏差输入零点二，他自然的会变成了一个减零点二的地方，然后呢上偏差，我输入零点三回车，这时候呢，你看他这个自然而然的就 完成这一个公叉。完成这一个公叉之后，咱们来看一下他这一个公叉跟这边这一个公叉是不是感觉是一样的？就是，呃，大小是不是感觉一样的，但是呢，你看这一个公叉呢，他是 上下大小他不一，嗯，基本上跟这些前面的并排后一样大。怎么操作的呢？这个只有在这里，在这里文字公叉高度这里我们改一下这地方也就是他的比例啊，是零点五，你看他自然而然的呢就会变成 看着比较协调，比这边还协调了，这就是标公叉的两种方式。另外呢有的，嗯，有，有的朋友说这个怎么标？你看如果是 我现在在这里标这个直径，你看然后呢我把它放置到这之后，我双击它， 双击它之后呢，我在这后面输入加零点三，输入加零点三之后呢，我们把选中这个零点三， 选中零点三之后，你看他，嗯，这有个上标，这有个上标，我们点一下这个上标，他这样感觉的，这样点一下上标的时候感觉很好，已经到了这个位置了，但是我们点一下这个空白区域呢，他马上会出现这么一个状态， 也就 cad 中他，嗯不是很好，这感觉让人他加零点三，但是没有下面那个零，嗯，感觉比例不协调，但是能明白这么意思，二十加零点三，但是呢想 输入到这种状态怎么办？这种状态的时候咱们可以把这个直接给删除掉， 这样删除掉，删除掉之后呢他只有这一个图标了，这个图标之后呢我们输用这个文字，这也是一个比较笨的一个办法， 点一下这个文字，然后呢在这里输入二十，然后呢加零点三，再把这个零点三用上面的方法这个地方 改成上标，这样呢你看他看着就比较协调了，这时候我们把这一个文字给拖到这里来，然后呢我们旋转一下，这样呢就感觉还是 比较比较合适的，比刚才这样标注，你看我再来标注一个直径对比一下， 这样然后呢这里标一个加零点三，然后呢把它改成上标 一点空白处，他就会出现这种状态，跟上面这一个两个有点感觉不太一样，但是表达的意思是一样的。有需要的朋友呢，可以看一下这两种需要哪种标哪种吧？好的，谢谢大家。

大家好，我是海滨老师，江湖人称海大坑。今天我们来看到 cd 公叉的标注方法啊，这个公叉呀，它分为对称偏差和极限偏差，这都是机械图纸里面最常见的 攻差的标注方式。我们可以看到一个机械方面的图纸啊，就这样的一个图，你看前面有个标注叫直径十五，五十，正负零点零一，还有这个呢，直径十五，正零点零一五，负零点零一二，这就是攻差的标注，那么他们所代表的是什么意思呢？简单的给他解释一下啊， 也就是说在我们这个地方的理论值呢，是我们设计的话是直径是十五的大小，对吧？但是大家都知道你生产这个产品的话，你不可能保证一点误差都没有，那是不现实的，所以他就直接把这个能够允许的偏差范围呢给你列的这个地方，你就比方说这个直径 五十，正负零点零一一样的，那么他的生产出来之后哈，我们这个值啊，在四十九点九九到五十点零一之间都是可以允许的，一旦超出这个范围的话呢，那么这就是不能允许的了。那么这种标志是如何去标的呢？首先我们来看到第一个啊， 他的标注方法就是首先他这个标的是线性标注长度上，所以我们点击线性标注 dli 空格，指定这个端点和这个端点来标注，标好之后他只有一个五十，像前边的直径符号跟这个正符号呢，都得我们自己添加，那么我们可以对他进行双击一下， 数字双击一下啊，如果你是零七零八把这低版本的话呢，你就要输入 ed 这个命令，输入 ed 空格，再去选择这样的一个数字，然后呢在这个爱的符号这里点击一下， 选择这个叫直径符号的，对吧？然后把光标移到后面来，键盘上的上下左右啊，这个方向键呢？给他移到后面来，再点击这个爱的符号呢，插入一个正负号， 是吧？最后我们把攻差值输进去零点零一，好，再点击确定，像这样的一个对阵偏差呢，我们就给他标好了，而最主要的是这种标注如何去标呢？好，我们也是一样的啊，输入 dli 空格，指定这个短点和这个短点标注好。然后呢我们再双击一下， 在前边给他插入一个直径符号，后边的话呢，正负零点零一，刚才正负是一个符号，而现在是正零点零一五跟负零点零一啊，所以他是两个符号怎么办呢？直接打出来正的零点零一五，负的零点零 一二，注意，我要把这个正零点零一五跟这个负零点零一二呢这样堆起来放，哎，这就跟两块砖一样的是吧？这里我是把两块砖呢平铺着放的，并排着放的，现在我要把这两块砖呢堆起来，对不对？那么在他们俩之间加上一个堆叠符号， 这个符号呢就是按住媳妇的键，加上数字键六就可以打出来了。打出这个符号之后呢，我们再把正负正零点零一五跟负零点零一二啊，选中他，点击这个叫做堆叠的按钮，然后再点击确定，这样的话， 一个极限的偏差，我们就给他标好了，好了，这就是关于 cd 里面啊这个攻差的标注方法，当然以后我会讲的更简单的方式来给大家标注。这样的攻差标注有什么不懂的问题啊？可以通过这个图层，好吧？
