变压器绝缘电阻测量视频教程

一只表笔接触地线，一只表笔接触火线。看指针一百到头，说明漏电了。 这是新上市的指针式绝缘电阻仪，也叫摇表、造物表。它一共有七个档位，它有三个档位可以测绝缘漏电，一个档位可以测交流电压，两个档位可以测直流电压。它跟普通的摇表有什么区别呢？ 普通的摇表需要手摇，如果是你买了一千伏呢，就只有一千伏，但我们这款呢，它有三个档位，一百伏、五百伏、一千伏的。如果是测家庭电路电器漏电的，可以选择一百伏的。电机水泵的漏电呢，可以选择五百伏的。如果是电缆的漏电呢，可以选择一千伏的。 接下来呢，我们给大家演示一下。先插表笔测绝缘漏电，红表笔插耳孔，黑表笔插入一孔。我们来测一个家庭电路电器漏电，选择一百伏，照 o 档就够用了。然后点开测试按钮， 绿色指示灯亮，就可以进行检测。刻度线呢，看最上面这条刻度线，它就是照 o 档的刻度线， 这是零兆欧，零点一兆欧，零点二兆欧，零点四兆欧。这里呢有个单位换算，一百伏乘以一，五百伏乘以五，一千伏乘以十，什么意思呢？如果档位在一百伏兆欧档的时候，零点五以下这个位置就是漏电严重。如果档位在零点五以上呢，就是绝缘良好，不漏电。 如果档位在五百伏的时候呢，零点一就要乘以五，就是零点五兆欧，零点五往下接近零的位置就是漏电严重。档位在一千伏兆欧档的时候，零点一和零中间这个位置就是 零点五兆，零点五往下接近零的位置就是漏电严重，一只表笔接触地线，一只表笔接触零线，看直角不动，说明绝缘良好呢，不漏电。一只表笔接触地线，一只表笔接触火线，看直角一百到头，说明漏电了。我们来看一下，这两个线呢，短接在了一起， 测漏电绝缘呢，就是这么简单。接下来咱们测交流电压，五百 a c v 就是 交流电压档，它可以测五百伏以内的电压。 刻度线呢，看中间这条黑色的刻度线，他也是直流电压档的刻度线。有五百五十两排数字，如果档位在五百伏，我们就看五百这排数字，档位在五十伏呢，我们就看五十这排数字，我们调至交流电压档，然后呢来进行检测， 看指针指到二百四十伏的位置，这个交流电压呢就是二百四十伏。 接下来我们测直流电压，直流电压有五十 dcv 和五百 dcv 两个档位可以测，我们可以根据自己测的实际东西来选择合适的档位，这是一个十六点八伏的电钻电池，我们选择五十 dcv 就 够用了。 看时针指到十六伏以上的位置测量呢，非常准确。这个是一个十六点八伏的电钻电池。有的朋友问，如果说是在 z o 档，不小心测了电压，它会不会烧坏呢？接下来我们来检测一下档位，调至 z o 档，点开测试按钮， 看它发出了蜂鸣声，我们再调至交流电压档 看还是二百四十伏的位置测量呢，非常准确。说明这款绝缘电阻仪呢，它是防烧的，使用完毕后将档位调至 off 的， 就是关机模式，不耗电，它的顶部呢带有 type c 插口，直接充电就可以， 不需要换电池，配置的是幺八六五零，电池背面带有磁吸，可以吸附在配件盘上，还带一个两段式的角度支架，方便支撑。 他还配有表包说明书、表表笔、数据线、鳄鱼夹，如果有测绝缘漏电的时候一定要试，使用起来呢，非常的方便。

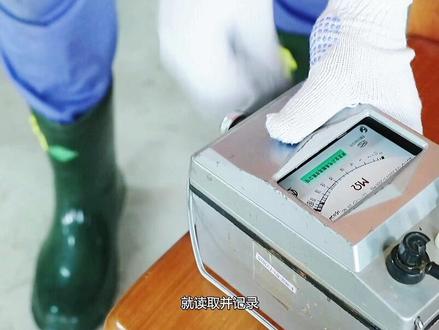

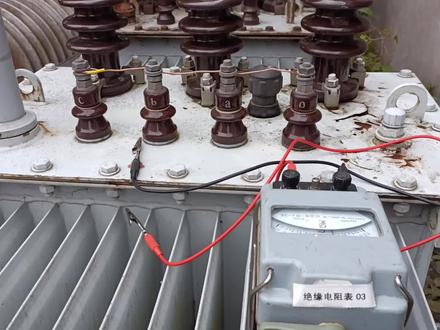

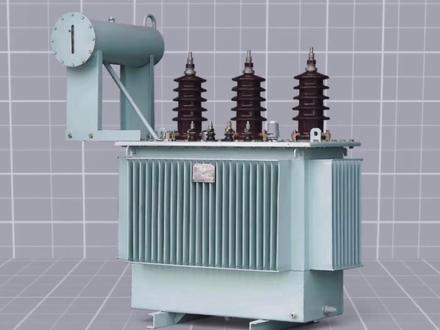

今天我们来对电视局的业主进行遥测准备工作。作业前劳保用品穿戴齐全。 检查材料仪器齐全。绑线若干米，放电棒一根、电电器一支、绝缘手套一副、绝缘靴一双，测试线两根，两千五百伏照表一块，五百伏照表一块，棉布若干。 安全检查，检查放电棒外表接电线、接地夹头和放点电阻完好。检查验电器与背侧设备电压等级是否一致，伸缩杆连接牢固，标签合格证 齐全。合格证在试验合格的有效期内。检查学员手套，学员手套上应有检验合格证，并在有效期内，然后做充气试验，发现任何破损则不能使用。 检查绝缘靴外观无破损，无烧灼痕迹。查看鞋底有无磨损，如看到黄色绝缘层不可使用。检查照欧表及连接线 招表短路试验，黑色连接线接一端，红色接 l 端，两连接线进行短接，轻轻摇动 手柄，数值归零，短路实验合格。招欧表开路实验，把招欧表放置平稳， 摇动手柄，由慢至快，招表达到额定转速，数值无穷大，合格。操作步骤，一、口述停电 核对线路及变压器验电，停电先停复合测，再停电源测验电确无电压后装设接地线。二、安全措施做好后， 对变压器进行放电时间不少于三十五秒，然后对变压器进行擦拭。为了减少 测量误查，三、测量高低压绕组间绝缘电阻。一、短接低压 abc 零四接线柱。 二、将高压绕组接线柱短接。 三、将两千五百伏招表一端子上的测试线与低压绕组接线柱相连。 四、摇动招表达到额定转速，将 l 端子测试线搭接到高压绕组引线上，待表盘上的指针稳定后就读取并记录。五、测量后，先将测试 线与绕组引线断开，再停止摇动手柄六、然后将绕组放电。 七、测量高压对地绝缘电阻一、短接高压绕组三个接线柱。 二、将低压绕组短接，并与变压器外壳极地相连。 三、将两千五百伏照表一、端子上的测试线 三、与低压绕组接线柱相连。四、摇动赵欧表，达到额定转速。将 l 端子侧视线 搭接到高压绕组引线上，保持均匀转速，待表盘上的指针稳定后就读取并记录。八、测量后，先将 l 端子上的测试线与绕组引线断开， 再停止摇动手柄。测量后将绕组放电，然后将低压绕组退出接地状态。 九、测量低压对地绝缘电阻一、短接低压 abc 零。四、接线柱。二、将高压绕阻短接，并与变压器外壳极地相连。 三、摇动照表，达到额定转速。将 l 端子测试线搭接到低压绕组引线上，保持均匀转速，待表盘上的指针稳定后 就读取并记录。十一、测量后，先将 l 端子上的测试线与绕足引线断开，再停止摇动手柄 十二、然后将绕组放电十三、拆除各短接线， 并恢复原来的接线方式。收拾仪表和工具，清理现场，最后进行送电，送电时先送电源册，后送复合册。

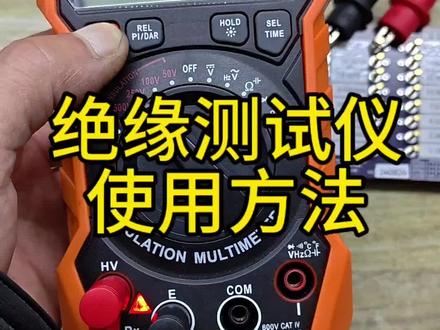

看只针一百到头只到零，这是什么原因呢？接下来我就用三分钟的时间教会大家如何使用这款只针式绝缘电阻测试仪，它也叫摇表、造污表，它分别有三个电阻档，还有三个电压档。 一百伏造污档可以检测我们的家庭线路漏电。家用电器漏电。五百伏造污档可以检测我们的电机、水泵工厂里的机器。一千伏造污档可以检测我们的地埋线、电缆线、充电桩，还有变压器等。 五百 a、 c v 档是检测交流电压档，五十 d c v 档和五百 d c、 v 档是检测直流电压档。如果测绝缘漏电，咱们应该看哪条刻度线呢？看最上面这条黄色的刻度线，它有零兆欧、零点一兆欧、零点二兆欧、零点四兆欧。 有的师傅说，指针指到哪个位置，他是漏电严重。指针指到哪位置，他是不漏电呢？零点四左边这条刻度线是零点五兆欧。如果指针指到零点五以上的位置，那就说明他绝缘良好，没有漏电。如果指针指到零点五以下的位置，那就说明他漏电严重。如果指针指到零，那就说明这根线他是短路了。 下面这条刻度线，它分别是交流电压和直流电压共用的一条刻度线，下面有两排数字，五百和五十这两排数字。如果档位在五百的时候，咱们就看五百这排数字。如果档位在五十的时候，咱们就看五十这排数字。下来我先教大家如何检测咱们家庭线路漏电和家用电。去漏电。 检测之前，咱们先把红色的表笔插入二孔，把黑色的表笔插入一孔， 检测家庭线路漏电。家用电器漏电，咱们打到一百伏照档就够用了。长按两秒钟的测试按钮，看工作指示灯亮起，咱们就可以进行检测了。这里有一个家庭常用的烧水壶，这个烧水壶往插座里一插，它就会跳闸，一插它就会跳闸，这是什么原因呢？咱们进行检测一下。 黑色的表笔接触他的地线，红色的表笔接触他的零线，看纸针没有任何摆动，那就说明他卷良好，没有任何问题。红色表笔接触他的火线，看纸针一摆到头走到零，这是什么原因呢？那就说明这个线他短路了。 如果纸针走到零点一、零点二、零点三的位置，那就说明他漏电严重。然后咱们再检测咱们的家庭线路漏电。表笔接触他的地线和火线， 看只针指到了零点二、零点三的位置，那就说明它漏电严重。如果检测我们的电机，水泵工厂里的机器，咱们就打到五百伏超五档就够用了。检测电机就是检测它的金属外壳和它线圈的绝缘组织，咱们依次检测， 看只针没有任何摆动，那就说明它绝缘良好。一旦只针发生了摆动，指到零，那就说明它的线圈 它短路了。如果只认知道零点一、零点二、零点三、零点四的位置，那就说明它漏电严重。有的师傅说，一不小心用电阻档检测了电压，它会烧坏我们的用电器，烧坏我们的设备吗？咱们检测一下， 听带有蜂鸣吱吱的声音。咱们这款卷电阻测试仪，它是防烧的，不会烧坏我们的用电器，不会烧坏我们的设备。接下来咱们打到五百 a c v 档检测交流电压， 看指示值到了二百多了三个小格，这是一个二百三十伏的交流电压单向电压，咱们再打到五十 d c v 档检测一个直流电压，直流电池标比接触它的正负极， 在五十档的时候，咱们就看五十这排数字接近十七伏的位置，看没有十六点八伏的电钻，电池测量的非常准确，咱们用完以后打到 o f f 档，它是关机档，不耗电。 这款只针式绝缘电子测试仪，它是充电式的，不需要更换电池内配幺八六五零锂电池，后面还带有一个支撑架，方便支撑，还带有咱们磁吸功能，可以磁吸到咱们的配件箱上，解放咱们的双手，还给你带有一个收纳包，收纳包里面带有一个保修卡说明书， 还有咱们的鳄鱼甲表笔充电器，有喜欢的朋友们，我给你放在视频左下角链接了。

操作任务，变压器绝缘测量一、选择测量用的安全用具，并对罩表进行开路测或短路测测试。选择正确的安全用具，并对罩表短路、开路进行测试。对，请直行 已对罩表进行开路测试， 以对钢表进行怎么测试？二、对变压器的高装高压钢头进行验电，对变压器的高压钢头请验电。对，请执行 以对变压器高压钢头进行验电。三、对变压器低压钢头进行验电，对变压器低压钢头进行验电。对，请执行 一、对变压器高压缸进行验电。四、对变压器高压缸进行放电，对变压器高压缸进行放电。对，请执行 以对变压器换光头去放电。五、对变压器低压光头进行放电，对变压器低压光头去放电。对，请执行 以对变压器低压的稳定条件。六、对高压侧对地进行绝缘测量，对高压进行绝缘测量，对，请执行 以对高压侧进行绝缘测量。七、对低压对地进行绝缘测量，从变压器低压侧对地绝缘。 八、对高压侧对低压侧进行绝缘测量，高压侧对低压侧进行绝缘测量。对，请自行 高压侧对低压侧绝缘测量完毕。九、对变电器的高压装置进行放电，对变压器的高压侧进行放电，对，请自行 以对高压气变压器高压侧进行放电。十、对变压器的一压装头进行放电，对变压器的一压装头进行放电。对，请执行 以对压气的一压装头进行放电。十一、清理现场，清理现场对，请执行。

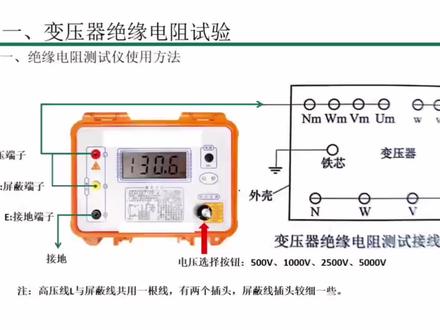

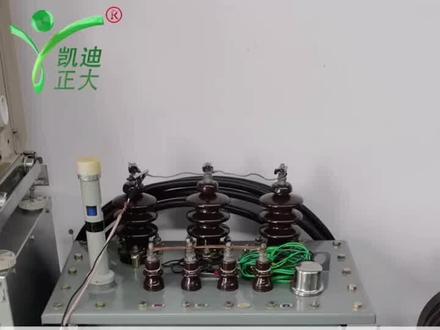

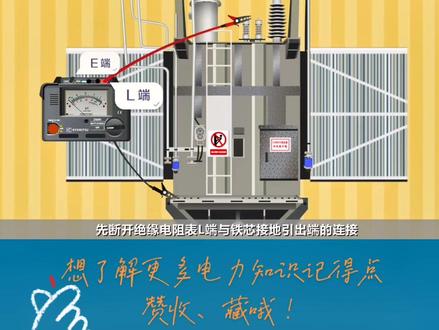

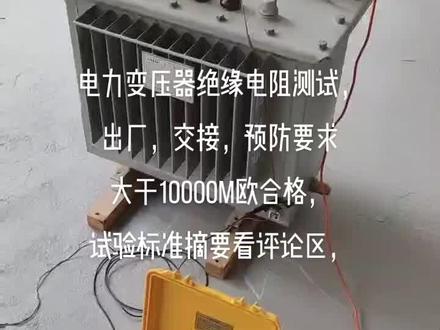

然后这个操作流程安全规范，然后呢结果的分析诊断和这个设备的维护保养。然后第二步呢，就是咱们的绝压测试的这个操作一个流程， 在测试之前，因为容性设备还是这种变压器，它会储存电量，在操作之前应该是对脑壳和外壳放电，大约等于五分钟， 一般，呃，小容量的就大于五分钟就可以，你像大容量写完了去这个时间需要延长，一般现场的话，呃，他们都会有一个放电棒去配合咱们的放电，确保设备处于一个安全状态，消除杂音电和对测试结果的影响，主要当然也是对于人身和设备的一个安全，然后这是保障测试安全和准确性的观念。 然后这是表面处理和一些字典，表面的话你像变压器就是清洁套管接电线端子油污，用酒精擦拭，减少漏电流的干扰。呃，你像套管油污，这个套管电线端子，包括变压器这个外壳，这些油污，这些污染潮湿都会形成，这个导致后存在漏电流。 然后就是开机后选择合适电压档位，设置实验参数，为后续的测量做好充分准备。接下来呢， 咱们的 l 端红线接变压器的背时短路，你像一般是高对低高压，对低压及低高压的话，就是用咱们这个 l 端去接，低压的话，用咱们的一端黑线去接 接变压器的低压侧外壳或接地极极端，这绿线没改接高压套管的屏蔽环，一般就是消除表面的线路电流。还是刚才那个问题，就是变压器的一些潮湿是污染的部分，如果影响咱们这个测试就需要咱们的接地端， 潮湿环境和污水必接极端，否则测量值会偏低，它的电流的话会进到咱们仪器里边，会影响一个正常的测试，确保接线正确，获取准确的测试结果。 启动测试后，仪器会自动升压并计时。常规诊断是一分钟的组织，也就是咱们的矮矮矮矮的话，常规来说就是一分钟，当咱们选了那个矮的测试模式的话，仪器也会自动跳转成一分钟，这个测量时间深度分析数据记录十分钟，也就是十分钟比一分钟 呃异常数据波动最正常且稳定值作为最终结果。然后测试后测试后的处理。先断开 l 端再关机。为什么先断开 l 端？因为咱们的这个 e 端是接地，接地端也是为了在这个测量后充分将这个背视频放电，所以都规定需要先断开 l 端， 然后再关机。对变压器二次放电一分钟，二次放电的话，如果是现场允许的话，就是注意安全，考虑再用那个放电棒再去对这个套管一些地方去放电，确保设备安全保存。这个结果标注测试环境温湿度，一般它的绝缘电阻都是应该是换算到二十升温度的一个标准值。

大家好，今天我们使用这款 mrt 杠十绝缘电阻测试仪来给这个电缆做一个绝缘电阻测试。在接线前，我们需要使用放电棒对电缆进行放电，放电五分钟， 放电完成后，我们使用高压线连接设备，负高压与电缆芯体使用接地线连接设备接地端与电缆接地线。接线完成后，我们打开设备， 点击进入绝缘电阻测试界面，选择测试模式。吸收比测试， 选择测试电压两千五百伏。同时我们可以设置每公里电缆的一个电容量，用来计算电缆长度，其余设置保持不变。设置完成后，我们长按测试键两秒 开始测试， 十五秒时设备会记录测试组织， 一分钟时设备停止测试，并记录测试组织计算出吸收比。设备测试时可测试备食品熔料，根据我们之前设置的每公里电缆熔料可计算电缆长度。 测试完成后，我们使用放电棒对电缆进行放电，放电五分钟， 放电完成后拆除测试线，先拆高压线，后拆接地线。好，电缆绝缘电阻实验完成了，注意在现场进行实验时，实验前后均需对电缆进行充分放电。大家好，今天给大家介绍一款 mrt 杠十绝缘电阻测试仪。 好，我们首先介绍一下接线，它由高压线、屏蔽线和接地线组成，分别接到备食品的对应端子。 接下来我们以这个标准电阻箱作为背适品，取一个一百兆的标准电阻来进行测试。长按开机键， 设备开机，进入测试主界面，点击绝缘电阻测试。首先选择测试模式，我们选择绝缘电阻测试，点击确定选择测试电压五百伏，设置短路电流最大六安， 设置测试时间设置十五秒，嗯， 然后吸取一个预波方式，五十赫兹硬件预波防击穿的功能开启，这边是一个电缆长度的预箍，设置电缆的一个电容量九十纳瓦每千米，点击确定这边是一个取线功能，选择开启 参数，设置完成后，我们长按测试键两秒开始测试。 测试过程中，这边显示一个实时的电阻测试值，测试电压，实时的测试电压，测试电流以及一个时间的设置。 测试完成后，我们可以看到这边是测试的阻值实验电压测试的一个电容量，根据我们之前设置的这个电缆的一个电容量及长度的关系，它能求出电缆的一个长度值。另外我们点击这边的曲线，可以看到测试过程中的一个曲线图， 黄色的曲线代表的是一个电阻。点击返回保存这一组实验数据。 好，数据保存完成后，我们点击返回退出返回主界面，进入数据存储界面，看一下我们刚刚测试的这组数据， 然后我们再退出返回主界面。这边是一个时间设置界面， 这边是系统设置，这边还有一些端子，这是一个充电接口，这边是一个 usb 接口，可以将数据导出的 u 盘 上位机通信接口，然后这边的话是一个旋钮，可以代替触屏监控，触屏旋转鼠标三位一体，简化操作念录，让测试更灵活便捷。

变压器绝缘测量第一步，检查变压器名称，一号变压器。第二步，检查杆身拉线稳固无下沉， 周围环境安全。第三步，已通知用户停电，下面进行操作， 断开变压器桩头的所有接线，需要到时候考试需要把接线全部断开这几根线，然后对高低压桩头进行验电， 距离设备零点七厘米， a 向五点， b 向五点 零线无电， n 线无电， b 线无电， c 线无电。 接下来对高低压分别进行短接， 下一步在低压侧装设接地线， 然后开始测量高压侧对低压侧的绝缘面积。 刀柄正正常摇动起来的时候，让尖锋帮忙夹一下，红色夹高压，黑色夹低压，以压制一分钟，幅度为一百五，然后将刀柄取一下 侧梁，侧梁结束，然后对高压线进行放电，对侧的一面清理以放电五分钟。然后将高压线对线连接， 扫描两侧起来的时候让肩部慢慢加一下，第二次加红色，第二次加黑色以摇动一分钟，重复连六百米，麻烦他们取一下， 然后对第二次进行放电以放电五分钟。接下来清除所有接线，整理现场。

我们开机试验一下啊，首先选择对应的电压档位，我们一般大于十千伏的，我们一般选两点五千伏以上啊，两点五千伏，五千伏或者十千伏都行啊，我们现在选的是两点五千伏的档位，选择好了之后我们就可以开始测试， 要注意看啊这个数字，数字它有一个变化的一个过程， 我们轻轻的等它稳定下来，或者直接测量，按照规格啊，我们测量固定时间的 四百五十三 g o， 四十秒钟的时候测的值是四百五十三 g o。
