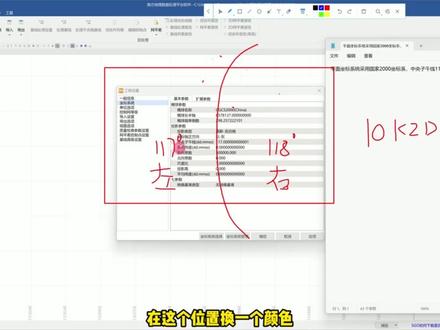

南方sgo数据处理教程

今天教大家如何使用南方 case， 将 cad 图纸当中的坐标批量导出，直接生成全站仪和 r、 g、 k 能用的文本格式。首先我们打开 cad 图纸，大家可以看到这是某个地方的红线范围，假设我们现在需要将范围线上标志的这些坐标进行 批量导出，该怎么做呢？第一步我们先用 pl 多段线复制命令，将这些坐标点连成一条多段线，然后依次捕捉自己需要的点， 然后捕捉最后一个点，这个时候点击退出。下一步点击工程应用，我们找到复合线生成数据，这个时候会弹出一个对话框，我们选择它的保存路径，我们将它的名称命名为坐标数据，保存格式一定要设置成 d、 a、 t 格式， 这个时候软件底部的这个对话框提醒我们坐标小数位数， 我们将它精确到毫米位，高度也是保留小数点后三位回车，然后问你是否在多段线上面复制点号，我们点击试，然后点击回车。 好，大概现在就可以看到，根据我们刚刚会制的顺序已经编好了号，一二三四五一共导出了五个点的坐标，这个时候我们回到桌面看看它是否存在，然后看到我们的这个坐标数据，用记事本打开它， 现在大家就可以看到这个就是我们批量导出的坐标数据，现在我们来对比一下和刚刚图纸当中的坐标是否一致，因为我们导出的格式是东坐标北坐标，所对应的就是 y 和 x， 然后最后的就是标高，你学会了吗？点赞关注加收藏，后台私聊我，我把软件分享给大家。

打开南方 case， 点击绘图处理，点击展高层点， 找到我们的测量原始数据，点击打开回车，回车啊，点位展出来之后，然后我们输入命令 p l 啊，把我们的边界线进行一个连接啊，这里我们输入 进行一个连接啊，我这就连接的粗糙一点啊，呃，进行做一个演示 好，弄好之后，然后我们最后一个点的话，我们就按 c 进行一个闭合啊， 闭合完了之后我们边界线连接好了啊，连接好了之后，我们点击工程应用啊，然后点击三角网图方计算，根据图上高层点， 然后选好之后，我们选择我们的边界线，选择这里，我们的平场标高，就是设计标高啊，我这里是三百七，这个的话就是设计会给一个设计高啊，我们就输入到这个位置，然后点击确定 好，算完了之后，我们就点击确定好，命令栏出现，然后请指定左下角位置，回车就不会制表格啊，在的话我们就在屏幕空白处点击啊，点击左下角的一个位置， 好，这我们可以看到我们的一个图方量啊，平层面积以及最小高层，最大高层还有标高，然后挖方量啊，是多少，然后这个的话就有三角网计算方。

今天一个视频教会你用南方 case 计算放坡土放量的步骤。首先我们打开南方 case， 将外页采集的高层点导入进来，点击绘图处理展高层点，这个时候问你是否展开高层值为零的点，我们默认为否选择我们的原始数据， 今天我们要算的数据是这个放坡土方原始数据 d a、 t 格式，点击打开，点击回车，现在就可以看到我们每个点的相对位置，还有它的标高。第二步，我们会计算土方的边界线，用 p l 多段线命令进行会制点， 点击回车。因为是演示数据，所以对边界线大概进行绘制，大家仔细计算的话，应该按照外页采集的编辑点去连，快要结束的时候，我们按 c、 d 和范围线绘制完成。第三步，建立三角网，点击等高线选择建立三角网，由图面高层点生成 确定，这个时候南方 case 提示选择范围线还是选择高层点，我们选择高层点的范围，现在选中我们刚刚汇聚的边界线，三角网建立成功就可以进行土方算量了。点击工程应用，找到三角网法，土方计算，我们选择由图面高层点生成， 这个时候问我们是否注记田湾方数值在这，为了图面的整洁和美观，我们先不显示点击否，现在提示让我们选择边界线，选择刚刚绘制的白色边界线，选中它回车，那这个时候我们输入一个平整场地标高，也就是完成面的标高。二四， 根据设计文件上去看边界长间距，我们默认为十。导出 excel 表格，需要查看每个三角形的填方数值，你就导出表格，如果不需要就不用管它，重点在这个地方，如果我们四面都需要放坡的话，我们就勾选负零边坡，我们可以选择向上放坡和向下放坡， 像我们这次的情况属于是向下放坡，然后坡度为一点一，点击确定，我们可以看到挖方量算出来是七万五千六百八十五点四六 平方量为零，我们点击确定，可以把成果表放在图形的右侧，这就是我们的三角王法土十方计算放坡的一个过程。有问题可以在评论区进行留言或者后台私聊，记得点赞关注呦！

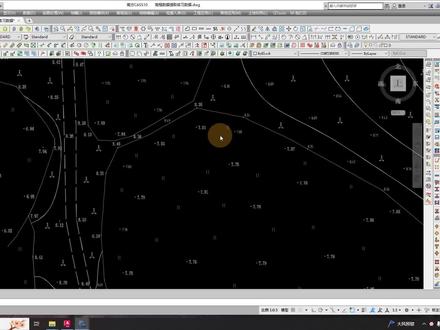

好，今天我们来看一下无编码高程点，然后高程 z 值为零的坐标怎么来提取高程点，你看高程点仍然是快参照的，然后快参照的名称也是南方 cast 高程点的快参照名称就是没有属性且 z 值为零，然后要怎么提取？ 首先我们输入快速选择，选择快参照，选择它的名称，把它复制出来，我们点击复制，重新打开一个图，点击粘贴到原坐标，然后骚操作仪就来了， 我们直接在高程的旁边手工输入一个带有南方 case 属性的高程点，输入好之后，骚操作二来了，直接在命令栏输入属性，匹配命令 s， 然后选择全部高程点，高程点属性就赋好了。接下来骚操作三来了，找到绘图处理下面的，根据注记修改高程， 选择全部高程点，奇迹的时刻来了，你看它的 z 值就赋上了和注记一样的数值了，到这一步，我们的高程提取已经可以说成功了。好，不，废话了，然后我们就找到工程应用有编码高程点，提取到这一步大家是不是已经很熟悉了，取一名字给它保存在桌面上， 然后根据提示直接选择勾成点和控制点， ok 了，然后我们改一个颜色，改成蓝色，我们展一下提取的高程，看一下，找到保存的数据文件，高程点就展会出来了，然后核对一下，你看注记文字移动的数据， 用这个方法都能够完美的把它提取出来。好，对于数据提取就先分享到这里吧，如果你有不会提取的数据，记得找我，为了你方便找到我，不要忘了点赞加关注。

大家好，我是济南原理测绘的测绘大林哥，如何把南方 case 里面 d w g 格式的高程点转换为 t s t 格式？一个视频教会你，首先打开我们的 case 软件， 从文件选择我们的图形文件，打开我们的 d w g 格式高程文件， 我们先把它的建筑红线给它删除掉，因为我们里边有编辑线。然后找到工程应用，打开高层点，生成数据文件的有编码高层点， 选择我们需要导出的文件夹，编辑我们的工程名称，高层文件保存， 然后选择下面有一个是想去高层点范围，还有一个是直接想去高层点，我们就直接想去高层点，左鼠标左键全选， 这样呢就保存到我们的文件夹里边去了。我们现在打开我的电脑，找到我们保存的文件夹， 这个第一批的高层文件就在我们的文件夹里，然后我们通过记事本打开，看一下我们的高层数据有没有问题。 以上呢就是我们本期视频的知识内容，下期呢我会继续分享一些工程技术方面的小技巧，谢谢大家，再见兄弟加个关注再走呗！

今天一个视频教会你计算两期土方，好同学们，这节课我们来学习两期土方的计算。首先打开南方 case 软件，点击绘图处理，找到展高程点，选择第一期的图方数据， 打开它，可以看到第一期的高程点就已经导入进来了，我们需要对它配置三角网，点击等高线，建立三角网，由图面高程点生成，点击确定，并没有划范围，直接选举高程点或控制点，按二 方选高层点。可以看到现在的三角网就已经建立好了，一共是二百三十三个三角形， 但是我们这个三角形呢的范围和原始的范围有区别，这里要进行修改，要绘制范围线，这个可以用到一个插件，叫新建工具箱，点击绘图功能，点击三角网生成边界， 选刚刚建立的所有的三角形空格，可以看到范围线已经配置出来了，但是需要对这个范围线进行调整，调整的时候需要把三角网给关掉，找到图层，找到三角网，把图层的显示给关闭， 此时在会制的范围线上进行加点，指范围线更接近原始地貌的范围线，这里要用到 y 命令， y 空格通过过去就可以了。 如果想要新型工具箱插件的同学，可以后台私信我，或者是评论区留言，我会一一发送给大家。好， 现在的范围线就已经处理好了，现在把三角形给打开，这个图层给打开，打开后删除三角形， 删除它，因为现在的范围线外面比较少，这里我就手动删除， 删除完成。这个时候需要把三角网的数据给导出去，要用到这个等高线，等高线里面的三角网存取，写入文件，然后找到桌面，选择保存路径，找到它，给它进行命名，比如说这个是一七三角网， 好，保存好，选择图像的三角网进行框选按空格，一期的三角网就已经在桌面上了，给查看一下， 看一下没有问题，这里面的都是我们所有的一个三角形，在这个三角网数据里面，我们就打开南方 face， 把一期的数据给删除，找到汇总处理，点击展高层点， 这个时候要导入二期的高层点，可以看到二期的高层点就已经展进来了，还是一样的对它进行这个等高线建立三角网，建立三角网与图片高层点生成，点击确定 还是一样的，直接选择高层点和控制点，根据所有高层点。空格好，二期的一个三角网就已经建立出来了，但是因为范围线确实和原始地方有一点点出入，这个时候还是要把新工具箱点击图层功能，三角网生产边界，选中所有的一个三角形， 这个范围线就建立出来了，还是一样关闭三角网的图层，把范围线进行拖动，拉根离合，测出的一个范围用到歪另一边，这个时候 完成之后，把三角网给打开，一样的删除三角网以外的这个三角形。 删除图成功之后，一期和二期的这个三角网都已经建立好了，就要点击工程运用，找到三角网土方，计算计算两期土方，第一个三角，第一个三角网，我们是导出的三角网文件，选择二， 找到你的保存路径，找到第一期的三条网，点击打开第二期的就已经在我们图片上，所以我们直接有图片选择，选择一选择它的范围线或者范围线也可以直接选定图，上三条网都可以选择上三条网点确定， 我们找一下土方的位置，点击它两期土方计算的结果就已经出来了，可以进行观察一下。首先是它的平长面积一起两期的去进行做对比，还有它的三角形数，最大高程和最小高程，还有这个挖方量都没有问题之后就可以把这个成果给导出，想要信心购置商的同学可以后台私信我，你学会了吗？同学们，我们下期视频见。

点击绘图处理占高层点，选择我们的原始数据，点击打开绘图比例尺，然后回车，回车。 好，将我们的边线连接起来，输入命令，输入命令 pl 啊，好，把我们的边线沿着我们的边线进行一个连接啊， 好，连接到最后一个点的时候，然后我们按 c 进行一个闭合。 好，现在连接好了之后，然后我们点击 工程应用啊，点击工程应用，点击方格网土方计算，方格网土方计算，选择我们的范围线， 选好之后上面选择计算方式，由图面高层点生成，这里平面目标高啊，这里就输入我们的一个设计高，我这里的设计高是三百七，然后我就输入一个三百七啊，弄好之后方格网宽度我们选择五米，然后点击确定 命令栏，出现命令，然后请确认方格网位置，这里的话我们直接回车，他自动会会知道表格的最下方左下角，然后回车。 好，这里我们可以看到我们的播放量，然后就计算成功了啊。
