易微联4路模块配对教程

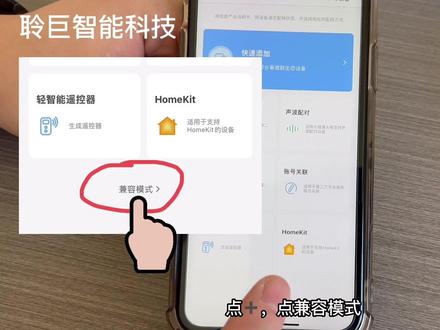

易威廉兼容模式的配对方法，首先让我们的模块或者是我们的通单器进入兼容模式， 最初的时候这个指示灯是慢闪说的，慢闪说的话是没有进入配网模式的，按住模块或通看器上面的配网按键，长按住五秒， 好，这个时候指示灯闪三下停一下，那么他进入的是快速配网模式，在这基础上再按住五秒， 看到指示灯连续快闪进入兼容模式。手机打开一维年 app， 点加号，点兼容模式， 点确认指示灯正常闪烁，点，下一步输入你家里的二点四 g 的 wifi， 家里的二点四 g 的 wifi 和五 g 的 wifi 不能和平点，下一步点去连接设备热点，选择无线局域网 连接 itead 的 wifi， 输入密码，这个热点 wifi 密码是一二三四五六七八点加入， 看到热点连接完成以后，返回到 ev 脸 app， 选择加入， 选择好的，等待连接成功。 操， 这里是设备名称，可以改一下设备名称，锁在房间。对，添加完成，这个就是我们的设备， 这就是兼容模式的添加方法。

给大家介绍一下我们这款无线模块，可以让普通的门禁和自动门都达到远程开门的效果。 接下来给大家讲一下我们这个无线模块的安装方式，首先是接线正极，就接门禁电源的正极，负极，接门禁电源的负极。 com 公共端也接门禁电源的负极， n o 棕色的这根线就是开门信号，接到门禁电源的 p u s h 就可以了。然后现在啊教大家一下匹配的方式，首啊手机打开 ev 联以后，首页选点加号添加设备， 然后呢选到其他添加方式兼兼容模式，点下一步，然后呢输入自己的 wifi 名字跟密码，点下一步， 搜索了设备了以后点他，然后呢去连接设备热点，密码是一二三四五六七八，去连接设备热点 就是他连接已连接退出，然后现在就在匹配，然后呢选到自己的网， 选择就连接成功了，点其他添加完成就可以改名字呀还是什么的， 嗯，接下来给大家演示一下用手机远程开门的步骤，点选择到自己的设备，然后点开门，这就是开锁成功， 再按一下就关门上火成功。然后这期这期的视频就在这里结束了，欢迎大家的收看。

有粉丝收到手机模块，也就是 ev 连啊，不会接线的，我们来教教粉丝怎么去接线啊。我们把模块翻过来，可以看到 n o c o m 和 n c 还有正负啊，除了 n c 不接线以外，其他的四根线随便哪根接上就行了，然后找到我们对应的颜色，再跟电源做连接。 n o 是绿色的接在 p o s h 也就 pose 上面， c o m 也就是我们蓝色的接在间地上， 正极啊，也就是棕色的接在正十二 v 上面，负极肩地接在肩地上。 现在我们已经接好了啊，手机模块接好了，然后我们去下载一个一位联，嗯，苹果和安卓都可以下载的，下载之后我们去打开它，然后和手机模块做个匹对。 怎么做匹对？我们来操作一下，按住这个黑色的按钮，长按不动啊，然后这边点添加设备，看好你的网络，选好你的密码，点下一步匹配的时候红灯长闪，这边在搜索，等匹配好了就可以了。 匹配好之后点完成添加，然后随便编个名字，点下一步，想要分享的点分享，不用的，我们点完成， 那么我们现在手机模块和 ev 连就已经连接完成了，我们来开门试一下， 哥们你们学会了吗？记得点赞加关注哦！

这时候咱们手机就可以直接控制开锁了。好，咱们这个 wifi 模块怎样加装到这个电池零性锁里边？ 如果家装模块必须有一个十二伏的外接电源，就不能用电池了，咱们把十二伏的正负极接好，不要接错， 咱们模块也需要取电，所以说把红色和这边的左边红色接一起，黑色和黑色接一起，他是左边是正极，右边是负极，千万不要搞错，接起来模块就有电了，然后带天线可以放到一边， 模块另一个端子呢，通过这两个线头直接对接到咱们锁的这个端口上，这样就接线完成了，把它隐藏到锁里边，就可以 直灯闪两下，常亮一下状态。手机下应用商店，下载一维联，咱们登录注册好以后是这样一个界面，点击下边加号添，快速添加， 添加一个设备，输入正确的二点四 g wifi 网络，还有正确的密码，下一步等它自动搜寻设备 好，成功，成功以后咱点开这个设备右上角三个点往下滑，有一个点动设置，把这个零点五秒打开保存上 就可以了，这时候咱们手机就可以直接控制开锁了。好，可以刷卡开锁， 也可以手机开锁，也可以钥匙开锁， 也可以用钥匙开锁。

普通电机零信锁怎样连接咱们的 wifi 模块？电机零信锁一般都是四条线，电源正极、负极，还有开锁信号的负极和正极，开锁信号是 l 加和 l 减，真 d 是电源负极，十二维呢是电源的正极， 咱们模块五到十二伏宽电压，红色是电源正极，真的黑色是电源负极， 然后后边这个黑和红的 sw 一，哎，这个呢需要和电源正极并在一起，这条线并在一起， 然后这个 sw 二呢，就需要连接咱们电锁的 l 加，咱们接起来试试，也就是这条线接在电锁的 l 加上边电锁 l 加本身的线一定要和他连接好 好，然后咱们模块的 sw 一和十二伏并在一起，接在咱们电锁的十二伏这个电源正极上，给他并在一起， 然后模块的真的也就是电源负极连接在电锁的真的电源负极上， 这样咱们的模块就有电了。接好线以后，让这个指灯变成 闪两下，常亮一下状态就是这样，如果不是按住这个黑按钮，六秒钟让他变成这个状态。手机下载一维连，然后点加号，快速添加，添加一个设备，二点四 g 网络，选好你家 网络，输入正确的密码点，下一步他会自动搜寻网络。好了，这就添加成功了。成功以后在右上角三个点往下滑，有个点动，设置零点五秒打开保存， 这样就可以控制电锁了。但是有个问题可能无法控制，咱把锁锁上点一下开锁， 这个模块有有动作，但是锁没有开。出现这种情况呢，需要短接一个一条线，也就是把电机连锁的 l 减和电源负起阵营地用一条导线给他短接起来就可以了。咱们来试一下， 用一条小短线把 l 剪和真人 d 连起来，手机就可以控制了，咱们把它直接连接好， 用这个短接线把 l 减还有真 d 这个电源腹肌给并接了一下，并连了一下，然后这时候咱们手机点开锁就可以开门了， 很灵敏啊。然后模块后边带这个双面胶，可以找空间给他装在一个不碍事的地方，但这个可以装在这里。 然后这个是一个小天线，可以通过锁背面小孔或者是在这边给他甩过来，后边也带背胶粘在一个不影响不影响光盖的一个位置，然后扣上盖子就可以了。

wifi 模块直接连接门禁专用电源，咱们的电源正负直接接在电源的电源正负上，十二维和真谛 黑线是负极，然后模块的后边两根 sw 一和二两根线不分正反，接在铺十一和针地上， 这个也和这一地连起来，相当于他俩并起来，这样就接线完成了。咱们来配对测验一下， 两闪一 常亮的状态下，易威廉快速添加，添加一个设备二点四 g 网络，正确的 wifi 网和密码，下一步自动搜寻设备 成功以后，点开它，右上角翻个点，下边有个点动设置，零点五秒打开，一定要保存一下，这样就可以用了。咱们来试验一下， 这是电插锁，手机点一下就开了，也可以进行语音控制。小爱同学， 哎，打开楼宇门，好的， 咱们这个模块呢，背面带背胶，可以直接粘在电源的机壳上，如果采用的带天线的， 带这种小天线的，可以把模块放在里边，把天线伸出来粘在外边就可以了，也是带背胶的。

大家好，今天给大家讲一下这个 ev 联的射频控制器的配网和使用方法，这是我们的 ev 联控制器，这个 usb 是 直接插在充电头或者是 usb 供电上面的啊，背面有个重置按键， 泥线或者是没有进入配网状态的时候，我们长按住这个按键五秒以上，前面的指示灯闪三下停一下以后进入配网状态。我们来看一下 啊，现在呢它就没在一个配网状态啊，我们长按住上面的按键， 看这个红色的指示灯闪三下停一下啊，就进入配网状态。从手机应用商店啊下载一个 ev 联的 app 点击进去， 第一次下载的时候啊，要用自己的手机号码进行注册啊，我们这里已经注册好了，注册好了以后点右上角加号，点添加设备。 首先看一下你家里的 wifi， 你 的手机啊，是连接的二点四 g wifi 还是五 g wifi 啊？我们的设备要求连接二点四 g 的 wifi， 点击这里切换，点击这里的 wifi， 好， 连上自己的二点四 g wifi 啊，二点四 g 的 wifi 的 话，点这个安卓手机啊，点这后面的箭头可以看得到啊，他的一个是二点四 g 啊，有的手机可以看得到，有的是后面的文字啊，就直接标到二点四 g 啊， 五 g 的 话，一般的只要不是苹果的手机啊，一般都会在后面标的有一个五 g 的 图示啊，你看，比如说像这个 wifi 名就是二点四 g 和五 g 和平的，那么我们要去路由器后台去把它分开啊， 连上将你的二点四 g wifi 返回，返回啊，输入你的 wifi 密码，点击下一步 可以发现一个设备啊， c k 多少多少开头的，点这个加号 好，这个时候这后面打个绿色的勾，表示添加完成，点击完成添加啊，你想要改名字的话，就在这个后面点下改名字啊，点下一步完成。好，接下来我们进行学习遥控器的操作， 我们以这个杜亚的电动窗帘为例啊，这是窗帘的遥控器，这是窗帘电机，点开这个网关，点添加设备，点窗帘点保存，这时候将遥控器拿进我们的控制器，点按一下，这是学的开啊， 接下来学习停止按键长按住停，再按下遥控器的按键 啊，再按下关按键，进入学习，再按下遥控器的关按键，我们来测试一下，先测试一下停止啊，窗帘电机已停止了，打开 好，关闭好，停止。这个时候这三个按键都能正常学习，正常控制。如果我在这个界面里面学了两个按键，可以控正常控制，那么有一个按键不能正常控制的话，我们需要点这里的删除进行重新添加 啊，如果需要改名字的话，就点这个笔的这个位置去更改这个遥控器的名称，每个按键的名称改完了以后点保存。 如果你需要分享设备的话啊，点击右上角三个点，有个分享设备啊，控制设备，这些都打开，点下一步啊，分享给你的 e v 年账号啊，输入你手机号码啊，就可以了，或者是分享给微信好友啊，都可以，比如说我分享自己给自己啊，发送 好，又在微信，我们看一下啊，这里就会出现一个接收这个设备，接收完了以后再点这个网关，我们同样是可以控制的，你看一下开关， 这个就是 ev 联网关配网及学习遥控器的一个简单的使用方法。今天视频就讲到这里，感谢大家观看。
