得实7120打印头拆卸教程

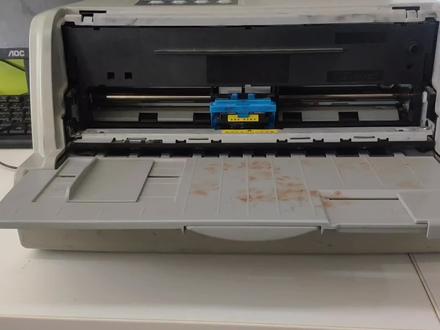

今天来看这台得十的真是打印机啊，故障是打印出来切字，然后第二联也不是很清晰啊， 第一联切笔画比较严重啊，第二联还算正常，但是打印也不是很清晰，这个压力感我们已经压到最低了啊。这个托子板取下来，然后拆四颗螺丝，就可以把这个机器拆开了，这个机器应该有一些年份了啊，这个挺脏的啊。 我们先把这个色的压取下来，然后看一下这个打印头，左边有个小卡扣，我们先转一下，就可以把这个压制板取下来了，这样就方便我们才打印头了， 领下这两颗螺丝就可以把答案头取下来了。 之所以第一联切笔画比较严重，就是因为这些碎屑挡住了这个色带打到那个纸上面，所以我们清理掉它，应该就可以解决第一联的问题了。 仔细看了一下这个打印头，发现这个针已经磨平了，已经看不到针了，已经凹到这个洞里面去了哈。 最后测了一下，发现切了一根针，而且这个针已经磨得比较平了，我们建议用户直接更换打印头，报了三百多，用户没有同意，最后 只收了个上门费。过了几天，用户觉得这个打印效果还是不是很好，后来我们就卖了一台二手的待机给他。

今天我们来拆一个有年代感的东西吧，这个东西还不算古老，生活中还能见得到，这是真实打印机上的打印头， 真实打印机以前打印快递单是用的非常多的，但是现在快递单都换成了热敏的面单，所以这种打印机现在基本上就是办公室打印票据或者是发货单才会使用到，生活中基本上是用不到的，因为这种打印机的打印速度实在是太慢了。 我们先来了解一下这个真实打印机的工作原理吧，既然叫真实打印机，顾名思义他肯定是靠真来打印的，我们看这片区域，这个发亮的这些就是真，这些真会根据书的数据往前移动，在这个真和纸之间是色带， 这个针去撞击色带就会在纸上面形成一个点，一个点的就是点阵组合的字或者是图像，所以他的原理和我们平时使用的那个复写纸是一样的，中间垫复写纸在上面写字的时候，在 在下面的那层纸上面就会留下印记，所以他的原理也是这样的。这个打印图是二十四针的，还算是针数比较多的，最少的可能是九针的，因为组成一个汉字或者组成一个图像， 他如果只有几个针的话，那他将组成一个字，就需要在这一个字上面就需要敲打好几次才能把这个字打完整。并且这个针在撞击色带以及回弹的时候都是有一定的延时的，他不能像喷雾打印机或者是激光打印机那样打印速度那么快，并且这种打印机早期的这种真实打印机，这个自车在移动的时候 他是这样来回移动的，他只有单向的打印，比如说往左边移动的时候他才会打印，往这边移动的时候他是不打印数据的， 所以他这一个行程只有一半才能用得到。后面出的速度相对快一点的真实打印机是双向打印的，这个自车在左右移动的时候都会输出数据，即使是快速打印机打 打印章 a4 纸可能也要一分钟左右。在拆载之前，我们先通电看一下这个针是如何弹出的。这个打印头里面没有什么变路，基本上是纯机械的，没有什么芯片的控制，我从背面的这个呃 pcb 就能看出 他总共是啊两排的这个端子，两排的端子这边大面积的这个就是公共的控制，因为是二十四点，他需要对每一个针都能进行伸缩的控制， 能够听到很明显的这个吸合的声音，这个和继电器是一样的声音， 我这样就能看到非常细的一根针， 通电之后就会有一个针弹出，断电之后这个针就会自然的回缩。这个东西的耗电量还是比较大的，并且我们看这个结构做成这种散热器片肯定是用来散热的，所以这种打印头他在工作的时候发热量是比较大的。 现在我来拆开看一下它里面是什么结构的。这个东西拆的时候应该有一个专用工具，在这两面伸进去就会把这个弹簧压住，但是我没有这个工具，我们就直接暴力吧。 拆这种东西的时候一定要注意，因为不小心的话有可能会满地找弹簧， 这个散热片就拿下来了，这个上面没有什么东西，只有一个卡黄，还有就是散热的气片，这是两部分主要的部分在这里 这里有一个类似于海绵一样的东西，这个里面是浸了一些润滑油， 主要是给这个，因为这个东西是一个机械的结构，机械结构润滑，再一个这种电子也会减少一部分的噪音，因为真正在回弹的时候会产生比较大的噪音，也是为了减少噪音。 接下来就是主角部分了，这一圈总共二十四个，就是里面的针， 这边压下去的时候，在这个地方就会把针弹出，我们可以在这个角度看到上面这一圈是从这个孔里面穿过来的，穿过来之后这两排针会通过前面两个板，这板子上面是有一些小孔的， 穿过这个之后再通过这一部分把这二十四个针分成两排，一排十二个针就这样穿出来了。 我们先来拿一个针出来看一下，这个就是打印机的针， 后面的这个部分非常重，非常厚，针是非常细的，这个针是这个地方能看到他是焊接上去的，并且这个针是非常有弹性的，所以他的强度也是非常高的。 这个针实际上也是一种耗材，因为正常使用的时候这个针是不容易断， 但是如果里面的润滑不好，或者是前面的色带出现问题，出去之后弹不回来，就容易被色带刮断。我们把这二十四个针全部都拿出来， 我们留一个针在里面，看一下他是如何工作的。这下面的这一圈就是控制这个针的，这个针是钢制结构， 所以下面那个这一部分就是电磁铁，他的通电的时候会产生磁性，就会把这个针往下吸，因为这一端是固定的，这个地方往下吸合的时候，我们可以看到这个针会往下压，往下压的时候这个地方也就是前面 这个针能够看到吧，这个针就顶出来了，并且在这一圈，这一圈是弹簧，这每一个圆孔里都有一个弹簧，他是控制这个针回缩的，当锻炼之后由这个弹簧再把这个针顶回来， 这个这个针是如何运动的？这里面一圈是二十四个弹簧， 这部分结构从侧面就很明显能够看出这个黄色的， 这一圈都是黄色的，这是七包线，所以每一个这个控制的部分都相当于一个小的电磁铁，他在通电的时候就会产生磁性，每一个电磁铁通过引线引出， 这个是公共剩下的，每一个电磁铁都有引力引线，想要哪一个针弹出给哪一个电磁铁通电就可以。并且在这个上面是一个热门电阻，热门电阻通过两根线单独引出，这是检测温度的，因为这个东西在工作的时候，他的发热量是比较大的， 时间他的工作原理和继电器是相似的，也是电磁铁齐合，但是继电器长时间工作的时候，虽然他有温升，但是他的温升是比较小的，但是这个东西因为 他要求这个真的撞击有一定的力度，还需要有一个比较快的撞击速度，所以这个电磁铁他的功耗也是比较大的。刚才我们通电测试的时候，十二伏的电压，这个电流差不多已经到了两百毫安以上了， 但是这种打印机他的这个电磁铁的工作电压一般都要二十几伏以上，所以他的工号是非常大的。长时间工作之后，嗯，我们可以看到这这周圈这个是非常厚的这个金属，他就会产生比较高的热量，并且通过这个东西散热， 所以这种打印机在工作时间长了之后，由这个温度探头检测出来，温度比较高的时候，他就会停止工作。 这个是电控的部分，主要是这个主板前面的这一部分，可以看到这个中间这一圈有很多的小孔，这是二十四个孔。这个东西出来之后，下面电磁器 也是一圈是圆的，但是在这个上面已经变成椭圆了，能看到吧这个这两边长，这两边短，已经变成椭圆形了，因为前面的这个针，因为这两排针是这样竖直排列的，这个针通过电磁铁之后，首先会经过这个盖板，然后再经过这个盖板， 我们再从这边看，前面这两个白色的同样是有一圈小孔，并且这个小孔他的这个排列越往前一个小孔是越接近于前面这个排列的，因为前面这个排列已经不是圆形的了，已经变成这种两列一列十二针变成两列了，所以这几个小孔的作用，这个是圆的，这个是椭圆， 越往前越接近于前面这个排列，这样排列主要是为了这个针有一个比较固定的运行轨迹，因为这个针如果是前面是圆形，直接是从这边过来的时候，如果他这样直接工作，直接移动，就有可能出现断针，所以这 是一个运行的轨道。再一个作用就是在安装的时候，如果没有这些这些这个圆孔的这个定位是很难插到前面这个孔里的，因为这个二十四个针，这一排十二个针的这个间距是非常密的，如果是这个针在后面往前安装的时候， 如果是不借助，比如说机器或者什么，如果人工安装的时候，如果没有这些孔的定位，是非常难对到前面这个孔的位置的，所以通过这几个圆盘，几个小孔的定位，渐渐的接近于前面这个排列，很容易就能安装上， 因为这个东西反修率也是比较高的，尤其是断针的时候，因为这个针工作时间长了，尤其是前面出现阻尼的时候容易断，所以这个针有可能会经常更换， 这就是这里面的结构。并且我们可以注意到这个每一个这个部件上面这个地方都有一固定的缺口，这个地方是有缺 缺口的，这个地方他是固定角度有一个缺口，我们可以看每一个东西都是有固定缺口的，包括这个东西这个地方有缺口，这个地方，这个地方还有这个最后的这个东西两边有一不对称的圆孔，这个不对称的圆孔以及这个上面 这周圈能看到吗？这个地方有一个突出的一个圆柱啊，包括最后的这个盖板，三个护城一定角度的长方形的孔，以及这个地方的圆孔，每一个上面都有固定的位置，所以这些部件在安装的时候都是有一一对应的位置的。 虽然这个工作原理是非常简单的，就是电磁铁去控制针的移动，以及通过这里面的弹簧控制这个针的回缩，但是里面的结构还是比较复杂的。

大家好，今天给大家讲一下德十 ds 二幺零零 s 更换打印头。首先我们把房有打到换色袋，打开前盖，取下色袋，取下塑料挡片，取下固定打印头的两颗螺丝， 摘下前部禁止龙的两颗螺丝，取下锁指龙这样子，轻轻的取下反应头，捉住蓝色的位置，取下反应头排线， 准备发新打印头像新打印头，把线插入当回打印头。明星打印头的螺丝一定要拧的特别紧，按照卡口扣回塑料糖线， 装好前部搓脂龙，装好设备调试合适档位，上机测试啊，全部正常。朋友们，今天我们的视频就做完了，谢谢大家，再见！

今天我们来讲一下这个打印机，这个打印机专门基本上现在用的卫生液用的比较多一点， 现在经经常会出现问题呢，是我们装了色带之后，打出来会有一半有一半没有，甚至装进去了之后打出来是全是白色的，那么像这种情况呢？我们怎样解决呢？首先 这种这个情况就是在打印中的下方有残余的这个色带，今天我们来讲一下这个打印机， 这个打印机专门基本上现在用的卫生液用的比较多一点，现在经经常会出现问题呢，是我们装了色带之后，打出来会有一半有一半没有，甚至装进去了之后打出来是全是白色的， 那么像这种情况呢，我们怎样解决呢？首先这种这个情况就是在打印条的下方有残余的这个色带残渣，导致色带没办法正常的装进里面去， 我们今天就来跟大家说一下解决的办法。首先我们先把压力杆，把它把舌头要拆开拿出来，拿出来之后在这边来镜头给一个，这边有个卡口， 我们要将卡扣扳上线，然后把这颗往外一掰，这颗拿下来之后将下方两颗螺丝，用螺丝刀把它拆掉，拆了之后把大樱桃 取出来，取出来的时候将大鱼头下面呢蛇蛋的残渣清理干净，清理干净了之后，我们又将这个 正确的把它卡进去，卡在这边，然后卡壳一样的卡好，塞到压箱好，压力杆板下来，就可以解决这个问题了啊，拜拜。

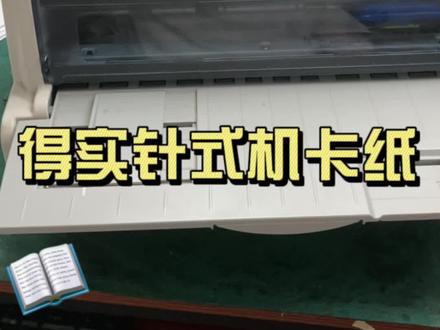

大家好，今天带来一台德时珍视打印机，打印完后退值卡住了出不来。听到这声音，大家猜到是哪里的问题吗？下面开始沉浸式拆机， 一顿操作下来后，我的经验告诉我，大概率试着电机坏了，换上新的电机看看。 花了一点时间把机器装好了，现在测试一下故障，轻松秒 s。 装好盖子再测试一遍，严谨认真，必须到位！

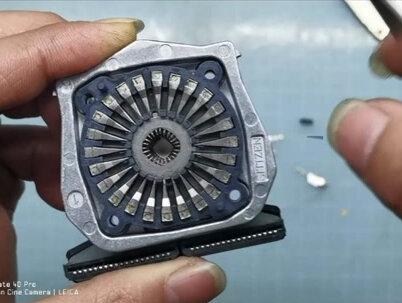

大家好，今天拆修一个真是打印机的打印头，观察一下，打印头上有几个黑色的点，放在显微镜下仔细看一下， 一二三，一共三个黑点，一般这都是打印针断了缩进里面后出现的现象。取出祖传的螺丝刀，先打开打印头的天灵盖， 这个打印头的结构比较简单，天灵盖打开就可以看到内部的主要部件，二十四个打印真主见了。 白色胶圈起到固定减震弹簧和真体铁块的作用， 仔细观察一下，就可以看到锻炼 灭了的针脚位置， 还是拿到显微镜下看的清楚点， 这里有两个真体和铁块分离开了，断在了根部。 为什么都断在这个位置了呢？这边是一根也断了，都是根部断裂。 小心取掉白色胶圈，不要手抖，弹簧掉了不好找。用跟随了我多年的不锈钢镊子，轻松取掉真体铁块，三个都取下来， 取出全新的打印真体放在手心，康康真的好戏，三个一起排排坐， 合个影，你好讨厌！接下来要取出断针，用镊子把断针往下推， 这边两根也一样对付。 翻过来，康康已经伸出脑袋了， 看到了吗？针头孔道里的黑头一起被清理出来了，镊子再次出场，夹住脑袋慢慢拔出，断针丝般顺滑哦， 拿上新真体，对准孔道，轻柔的慢慢对准插入， 为什么每次都要这样开车呢？ 另一边的两根也是一样操作，慢慢拔出，分明是快速拔出 出来的好吗！哼， 然后我知道，然后再轻柔的慢慢对准插入，你好讨厌，当然要轻柔，要不然新真体可能会被你压弯了。 初步安装完成后就可以盖上定位垫片， 小心的盖上弹簧胶圈，小心弹簧不要掉了，真的难找。盖上他的天灵盖，初步完成了，翻过来康康新换好的针比较长，冒出好长一截， 显微镜下观察一下，的确长出好多，真的是鹤立鸡群还是三只鹤呢？ 只能请出沙袋机开慢速打磨一下吧， 这个动作要注意一下，不能打磨过分，磨到塑料件了，经过沙袋机的粗磨，再加上手工细磨，最后磨平整。 手工打磨的时候不小心接触到了特福龙耐磨片，不过还好影响不大，可以忽略不计了。 最后来个合影吧，和这三个段真做个告别吧！最后装上打印机，开机打印一下测试液， 测试效果非常好，满血复活了！欢迎转发评论加关注哦！

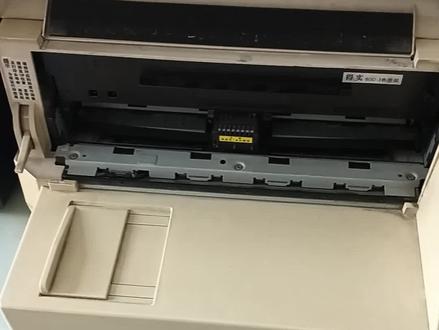

德史系列真实打印机怎么换色带？这个机器换色带的话有点困难，拿出来很简单，但装的时候他要右边先进去。嗯，先把左边这个拉杆放到最大，像这样子的话，那个打印头的距离就间隙就大一点，方便色带可以卡进去， 右边先进去，左边再放好。然后最后一步把色带放在打印头的下面，一定要放平，这一点很重要。放好之后，这个转钮顺着这个箭头方向旋转几圈，最后不要忘了把这个拉杆放到原来的位置，如果是开发票放三或者四， 千万不要忘了。嗯，最后打一下试试看。嗯，打的效果很好，没有问题。那就这么简单学会了吧。 ok， 没问题。

好，我们如何换色带呢？首先我们把这个盖子打开，然后的话，呃，我们这边的话有一个这个卡扣，一定要刚刚好卡好到这个打印头， 然后的话我们换丝带的第一步，先把盖子打开以后，把这个，呃打印纸连杆的话， 把它提到最高的地方，打到一个换色带的地方，然后的话我们这边有一个挡住放进去的，我们首先往往前推一下， 然后这样子翻就可以翻开了，然后就可以等一下把这个东西放下去，就这样子轻轻往前面一提，好，可以了，那如果我们要 色带，可以把这个稍微拉长一点点，然后顺着这里个卡槽来看一下，这里有个卡槽，这里有个这个东西，刚好把它透进去看一下这边右边，右边的话同样是一个凹槽， 然后我们把这个凹槽对上去就可以了。来我们示范一遍，这样子往前这里轻轻 左右平推进去，好，轻轻一推，滴的一声响就可以了。然后我们这边这里有一个孔，这里一个凸出来的地方，我们这样子刚好把它扣进去，扣上去就可以了。 然后我们这个往前面再稍微把它这个色带的条把它弄紧一点，这样子转 好，转转刚好 ok 的时候这个就好了，然后我们就把这个挡板放回去，这个放回去这样子压好。然后我们怎么测试这个有没有安装好呢？我们模拟一下，用双手这样子扣住这个针头，左右一下， 但这个色带条没有挤出来，说说明的话，这个已经安装好了，安装好之后我们把这个 打印打印的这个鸭子，鸭子条把它压到你合适的位置，一定要对紧三连单我们就把它移到三，二连单就移到二，然后我们把这个盖子把它盖上去 好了，我们这个色带就安装好了，保障让您轻松做生意。

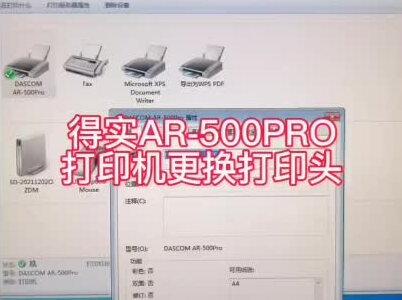

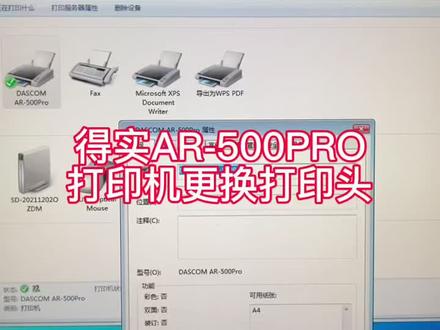

isr 五百 pro 打印机更换打印头，先看一下打印效果打印断线 拆机掀开盖板取出色代价 卸下打印头抢环这款打印头没有螺丝固定的， 这是全新打印头 卸掉坏打印头的两根排线， 换上新打印头 后悔打印头 装回打印头抢黄 装回色代驾 插电试机 维修完成，完美修复，专业过硬，从未失手。

大家好，我是去打印的光头哥，今天客户送了一台得十五八零开二的机器，就是客户显示说断针，然后我们打印测试液也确实发现有断针，然后我们把打印图放大一点，可以看到上面，呃，打印图断了好多针，建议大家用丝带的时候用好一点的丝带劲 或者是代驾，然后我们把几个断了都拿出来，然后换上几个新的。 嗯，换针呢，就是如果这油泥不多的话，没有必要全部拆开，然后我们放上去了之后上级测试现在打出来的一张测试液效果都是可以的，亮点效果也很好，如果大家有什么需求可以加关注私信我们， 这个维修打印灯我们也支持远程邮寄的，如果大家有什么需求可以联系我们邮寄给我们，换好之后我们 再给你发过去。

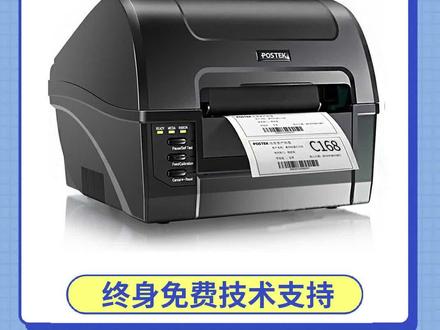

我们来讲一下博斯德四幺六八的打印头的一个拆装，我们先捏住右侧的金属杆子，把它往外拔，然后打印头就可以取下。打印头取下之后，我们用螺丝刀先将打印头的这个框架给它拆掉， 然后再把这根地线也给他拧掉， 再把右侧的螺丝也给它拧掉， 然后这个杆子就可以拿下来了，再把上面的挡板拿着， 然后再把打印头的螺丝来给他拧掉，我们拧的时候可以看一下打印头距离上方的这个金属挡板大概有一个指甲的距离，可以自己大概看一下，后续装的时候可以注意一下， 然后我们将排线拔掉，打印头就插好了，那我们拿出新的打印头，先将排线插好，一定要插紧， 插顶之后将打印头先放好，他这上面可能会有一层白色的类似于硅纸一样的东西，就后续一定要把这个打印头清理干净，建议操作的时候可以戴个手套，让我们看一下打印头的位置，大概有一个指甲的位置，那么就往后稍微移移动一点点，把螺丝孔对好， 我们将螺丝拧紧，左右一定要保证把烟头的距离是一致的，然后我们再将这个挡板 装好， 短板的螺丝孔也是要对准的，然后再装这个金属感，先将金属感拧紧， 再把上面两个螺丝拧好， 走到这个地线点里头， 然后把刀回位 好，最后我们再清理一下刚刚遗留下的污垢。

修好后的对比情况，这是一台得驰 r 五五零真实打印机，啥问题呢？大家看打印出来不清晰，而且有时候打印还会出现卡纸无法正常的静止，大家看看修好后的对比情况， 那么这个是哪里出问题呢？请耐心看我是如何完美解决的。拆蓝色支架，然后整个色带拿出来就可以了，看到了吗？问题就出在这个打印头左边的弹片没有卡的很好， 把这个打印头拆出来重新安装好，但这个打印头要拆出来的话，必须拆下面两颗螺丝，还有这个前导指器，必然无法轻松的拆出打印图。要如何拆前导指器呢？右边这个螺丝不用拆，这边有一个卡口，左边这个 螺丝椅不用拆，只要把这个固定塑料卡抬起来就可以拆前导指器了。看到吧，这个塑料卡口卡的就这样，没有多一个孔，而且卡住前导指器拆出来后多一个孔。有一个技巧，先往左放，右边的先出来，不要全部拆出来， 就可以拆打印头的两颗螺丝，然后重新安装弹片，完整的安装回去，如果安装不回去的话， 可以先拍好照片，安装好色带，色带是否正常的安装呢？可以拧一下，让色带走一下，如果走的很流畅就说明没有问题。测试打印完美，有问题视频下方留言，我们下期再见，拜拜！

isr 五百 pro 打印机更换打印头，先看一下打印效果，打印断线 拆机掀开盖板取出色代价 卸下打印头抢环这款打印头没有螺丝固定的， 这是全新打印头 卸掉坏打印头的两根排线， 换上新打印头 后悔打印头 装回打印头抢黄 装回色代驾 插电试机 维修完成完美修复。

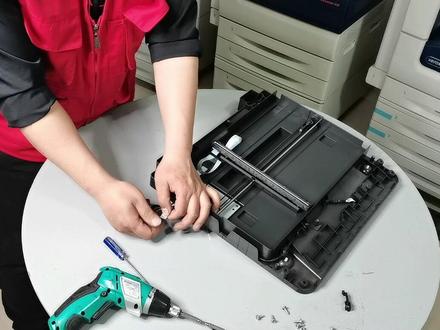

大家好，我是修打印机的红马甲，现在看到的这个视频呢，是打印机维修课程第十七节课的内容， 整个视频是四十五分钟，讲解了兄弟打印机一体机他们的各个部件的名称，作用，以及拆卸的时候的注意事项。 因为市场上有很多畸形都是由兄弟厂家代工的，所以说了解了这个畸形的特点和操作以后，其他的很多畸形维修起来都比较方便了。 现在这个视频是我整个当时的拆解过程 和讲解过程速度比较快，因为四十五分钟的视频压缩到了现在的五分多钟， 对于打印机小白来说，或者是刚入门的一些人维修人员来说，这种机器的拆卸是必须要掌握的，必须要掌握的内容。 打印机维修课程目前已经更新到了第十七节课， 前十五节课主要是一些常识性的东西，以及故障判断和一些打印机通病的分享。后边的十五节课主要是对一些组建的拆卸以及各个功能 部件的功能介绍，作用介绍。点击显示屏左下方的小程序海豚之道就可以直接购买这个课程。 课程在持续的更新当中，现在购买以后，后边更新的内容也不再需要另行付费，都是免费的。整个专栏三十节课的内容， 如果之前领了优惠券的可以直接购买，还有一些优惠。 what？

打开上盖，将调节杆档位调到最高， 取下色带导架，抓住色带架上的抓手，将色带拆下， 将调节杆档位调到最高。然后是安装射带，将射带导架插到打印头对应的卡位里，顺时针扭动 色带盒上的旋钮，拉紧色带，来回移动打印头，确定是否顺畅，根据打印纸的实际厚度来调整调节感的位置。 放下前盖，安装完成。
