捷顺道闸辅助识别摄像机调试教程

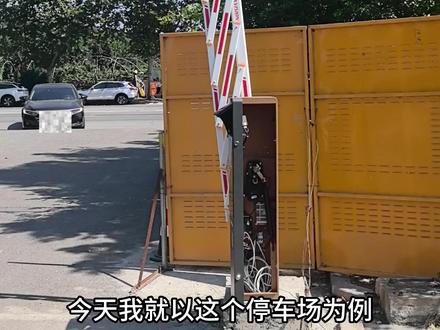

今天我就以这个停车场为例，给大家非常细致的讲一下道闸系统的调试。咱们现场调试的这个道闸是海康的一体式道闸，这个分体式和一体式的道闸呢，调试是完全一样的，唯一的不同就是接线和安装一体式的道闸是不需要接线的， 留个二百二的电和网线插上就行。这款倒闸给我的体验还是非常不错的，为防止有的兄弟不会分体式倒闸的接线图我也附在下方，有需要的兄弟自己截图保存。咱们调试主要分为四部分，雷达的调试，倒闸的调试，抓拍摄像头的调试，还有咱们后台终端的调 试，雷达的调试用手机就可以完成，先用软件连接上雷达的蓝牙，蓝牙的默认密码是一二三四五六七八九。 好了，咱们连接上了，就要设置这几个参数，最大距离，落杆时间，还有这个工作模式最大距离呢，雷达到倒闸杆末端的距离再减去个二十厘米，这个我测测大概也就是两米九，那么样，所以这个参数呢，咱们就设置成两米七，落杆时间呢，咱们 就设置成四秒。还有一种工作模式，单杆的话呢就调成单杆，防砸是广告杆或者栅栏杆的话就得确定方向，咱们面对这个雷达杆在雷达的左侧，那么咱们就设置成广告杆，在 在雷达左侧，这里需要注意哈，海康的广告杆和栅栏杆一律设置成广告杆，栅栏杆不要去选，它能更大限度的避免误报，这个都是经验之谈。好了，这咱们设置完成了，接下来就是咱们调倒闸这部分工作 落下来之后，不齐，这个没到底，这个就过劲了，咱们给他调齐。倒闸落杆可以通过控制面板来进行调整，但是每个品牌型号的倒闸都不一样，所以咱们接下来给大家演示一下如何手动调平。基本上所有倒闸都可以这么调，咱们两边调平吗？咱们把这个松开之后，然后咱们抬这个杆， 给他抬的差不多一平之后再给他紧上就行了。好，接下来咱们调咱们这个抓拍的摄像头啊，倒闸往前量大约四米的位置，咱们把车停到这， 然后根据这个位置去调咱们那个抓拍摄像头。咱们先激活后台，这里注意 ip 地址不能冲突，电脑的 ip 要和倒闸的 ip 在 同一个网段，然后咱们打开网页，输入咱们抓拍摄像头的 ip 地址，后台的这些数据大家根据客户的需要调整就行。 这里的补光参数越大就越亮，亮度一直就是检测到黑暗的环境就会亮灯，数值越大越灵敏，建议冬天的时候可以把数值调大一点。这个控制模式这选的是平台控制，然后其他地方是不用动的， 这个是根据实际情况去调的啊。好，现在咱们去调一下倒闸的出发线和停车道线。咱们海康的这个抓拍机没有那么娇气，它有一个官方的推荐的数值， 在屏幕的下三分之一处，然后这个出发线呢，距离咱们刚才就说的那个摄像头垂直距离大概四米到四米半，这个像素在一百二，那么样就可以啊。抓拍机调试完毕，接下来咱们去调试终端，这款倒闸是 linux 系统的 lex 系统，大家可以看作一台小的平台服务器，只要是局域网内任何一台电脑都可以通过网页去操作它，所以咱们在网页上调试就行，不是 linux 系统的就在本地后台调试。这个调试的方法基本上是一样的，第一步还是先激活更改 ip， 然后网页登录 ip， 之后按照配置指导一步一步点就行。 咱们这只讲几个关键的地方，首先是停车场管理，前面的设备名称， ip 一 类的，大家根据自己现场的情况来填就行，最下面是设置到达显示的字体，什么一车一杆啊，禁止跟车啊，这个大家根据自己的要求来就行。 下一步车辆管理，批量导入固定车的车牌。再下一步收费配置，这里要注意，即使是不收费也要设置一个包漆规则，包漆一个月一年都可以，固定车的时间到了要延迟时间，后面的没有特殊需求就按照默认的来就行。最后参数配置，停车参数里有个车牌过滤，只要是到闸同进同出就是安装了同步线的， 你就把它点开就行。这个有没有知道为啥的，知道的大佬可以在评论区里说一下。今天这个倒闸调试咱们也是顺利完成了，过车呢也是完全没有问题的啊，了解更多有用的弱电安防知识，咱们下期再见！

新版的蓝牙调试主板用过没？无需再手动按到达主板按键，手机蓝牙一键连接，快捷调试。只需打开微信，扫描二维码，进入小程序，打开蓝牙并搜索，选中目标，输入密码，即可成功连接。 然后在设置页面里可轻松调节到达参数功能。各位觉得怎么样？

车牌识别道闸接线教程，用钥匙打开车牌识别盖子， 准备一根长度合适的两星铜线，一端接入摄像机主板， 道闸主板接线说明，另一端进入道闸主板起地端子， 准备一根网线，一端接入车牌识别摄像机网口， 另一端接入交换机 电源适配器接线电源适配器二百二十伏端接入二百二十伏电， 十二伏端接雷达的感红黑线 雷达地杆呈蓝线，接道闸的杆端子 也可以准备一根两心铜线，延长雷达地杆成蓝线连接到闸 雷达地杆放置位置。车牌识别和道闸的空气开关接入二百二 是福的点。

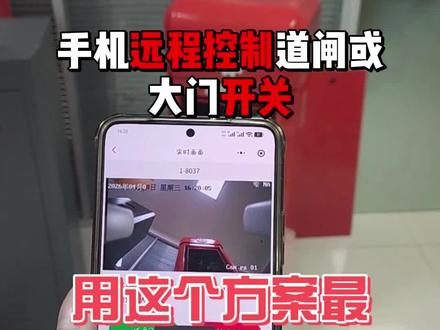

想在手机上远程控制倒闸起落，还能实时看现场画面，常见的大型停车场云系统就有这样的功能。但如果只想要简单快捷，那推荐使用四 g 物联模块加监控摄像头的方案。 只需要一台摄像机，一个四 g 模块，再配上对应的手机 app 或小程序就行。把模块的控制线接到到达主板上，通过四 g 网络就能实现手机远程控制起落感，同时实时查看画面。 这套方法同样适用于大型电动门等设备，安装简单，使用方便。

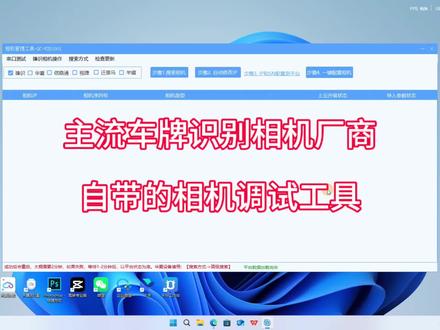

上个视频给大家介绍了我们多合一的车牌识别相机调试工具，这个视频我给大家介绍一下车牌识别相机厂商自带的相机调试工具。我们以真实华夏迁移为例， 首先我们打开真实的相机调试工具，第一步点击搜索， 如果点几次没反应，你就选择把这个工具给它关掉，然后再次打开这个工具，再点一下搜索，它就出来了。 至于为什么需要这么操作，我一直都搞不清楚，可能是我电脑或者是网络的问题， 然后我们去修改他的 ip 啊，很默认的正式相机默认的 ip 是 一点一百，那我们怎么去修改一个上网的 ip 呢？首先点击键盘上的 win 加键啊，然后输入 cmd， 然后输入命令行 ip， 然后我们这里看到我们是幺幺零的网段，我们就把这个网段改到幺幺零 点一百一，可以改一个不常见的幺五八吧，然后默认的网关也是改到幺幺零， 好，网络就成功了。那这个时候呢，你会发现这里的 id 是 没变的，我们还需要再点搜索啊。 好，现在就是幺幺零的，那我们可以应该是可以正常动向的点击登录，这就已经改好了，那我们可以点击手动触发啊， 看到没有，这结果已经出来了，那我们第二个，我们看一下华夏相机的一个流程， 滑下的也是一样，第一步点击搜索，看一下就出来了，滑下的相机默认 ip 是 五五点一百，那我们同样的操作也是点修改 ip， 在 这里点击修改 ip， 我 们也是改到幺幺零点幺五八，改成幺六八吧， 然后华夏的它就相对人性化一些，就是你改了 ip 之后，它会自动帮你登录后面修改的这个 ip， 然后我们同样点击 这个华夏的，也没问题了。然后我们再看一下迁移的啊，看一下迁移的， 迁移的其实也是一样点击搜索啊， 然后也是同样的操作，选中这个相机，然后点击鼠标右键点击修改相机 ip， 这个我已经修改过了，然后我们直接点 登就可以了。那这就是真实华夏迁移那三款车牌识别相机官方自带的一个相机调试工具的一个使用教程。那如果说我们先简单一些，我们可以用到我们多合一的相机操作工具，在这里勾选真实华夏 迁移啊。这里需要注意的就是华夏的相机需要用到高级搜索，这里有介绍，也需要用到高级搜索，那我们把这个搜索方式改成高级搜索啊，我们点击搜索啊，可以听得到我们 给了两声提示音，说明他已经搜得到两个相机了啊，这是第三声提示音，一般搜索的话就是一到两分钟啊，我们要稍微等待一下，等待这个搜索整个过程结束 啊，看到没有？三个相机已经出来了，然后你可以看得到这个是真实的啊， 然后我再介绍一下我们这个工具还有哪些。呃，作用就是我们这个多合一的工具，我们这里可以进行一个串口的测试啊， 例如你可以测试，你可以以这个相机为你选中它，你可以，如果你用的是方控或者道通的卡是方控的，你就选方控的，你点一下，如果屏幕有反应，说明四八五是通的，如果是道通的，你点一下，哎，有反应说明他的四八五是通的啊， 如果点了没反应，那就说明这个协议是不通的。我们还可以进行哪些操作呢？我们可以啊，这里有个真实相机操作，我们可以看一下相机的日制啊，方便就是我们的 技术或者是售后人员快速的去定位。一个问题啊，这里有些简易的日记可以看一下，对吧？给大家哪些结果啊？就是一些经典的一些结果，还有这里 p d i s 上线啊，一般这个 p d s 上线具体我不知道什么意思，大概的意思就他只要一上线就说明网络正常了，如果说 p d s 下线了，就说明你这个相机没网络了，这就是我们多合一相机的工具，还有那个 相机场上自带工具的一些在使用上面的区别啊。大家觉得我们这个相机调试工具还有哪些方面需要完善的，可以在评论区留言讨论一下，包括还需要兼容哪些相机，大家也可以在评论区讨论一下。

兄弟们带你们到现场解剖一下结束家的倒闸到底是怎么样固定的，怎么样去安装的，怎么样去维修的，跟上我的镜头到现场看一下，打开包装，大家可以看一下 一些大厂的东西去往往都是左三层右三层，看一下这个品牌，看下这个机器啊， 看一下这个外观，大家觉得犀利不犀利？我们看到的这是一个节送的一个到达机箱，我们今天要做的是要把这个机箱跟那个机箱互换一下，然后里边的机芯是不变的啊，直接我们来下一步的实操， 还是像以往一样，先把电断掉，这样确保了我们的安全，再把雷达的线解一下，然后把这个抬杆线也拿掉啊，这个顶盖是有四颗内六角螺丝固定的，松下内六角，把这个盖拿掉，然后把天线还有这个主板也全部拆下来，移到那边去， 然后呢我们把后边的后盖也拿掉，然后把弹簧摘掉，把那个上面的竹，把四颗内六角也拧掉，这样就可以把整个的一个机芯啊，整个的机芯你就可以提出来了， 就这样这个如果说没有力气的人一般不好往起抬，但是像我们每天干这一行的已经习惯了，这个肌肉已经练了好几块啊。我们把这个核心的一个电机总成栽到另外一个新的机箱里面，也是把那个上边的 啊四颗内六角螺丝，还有侧面的四颗内六角螺丝全部拧上，拧上之后这个火就完成了一半，然后呢我们把这个弹簧也是按之前一样全部给拉紧，还有这个顶盖的这个螺丝后盖 一盖，哎，这个东西就像个东西，然后把这个变压器也是把装到这个新的机箱里边，说到这边大家是不是觉得这个东西很简单，是吧？我也觉得很简单， so easy。 然后把底板的两个金条拿出来啊，其实那个黄灿灿的这个你看看大国出场就是不一样， 黄灿灿的这个啊，然后把这个旧机箱就可以拿下来了，然后呢我们把这个新机箱 也是抱上去啊，这个心机线真的很沉啊，大东西就是不一样啊。然后呢我们把这个固定好之后，然后把这个主板安上，然后呢把这个 侧面螺丝拧紧，然后呢我们把这个线千万千万要捋好啊，还有这个天线台杆线，按这个步骤直接插好就 ok。 最后就是一个倒闸上的一个 组合啊，两个一夹，然后螺丝一上啊，这个里头一定要强调大家啊，把这个螺丝先要装到杆子上边，然后再跟那个轴把，再对，如果说先装这个甲板再装螺丝就不是怎么好装。然后呢我们先对上手拧紧之后， 再用这个电扳手一下这个加固处理，最后把那个带有雷达的盖子往上一装螺丝啊一拧，咱们看一下这个效果 ok 不 ok？ 下期再会，拜拜。好，我们撤啊，好，你慢点啊，好，好。

倒闸遥控器连半天连不上怎么办？今天有个客户跟我说道，闸遥控器连半天连不上，今天就教你一个既快又简单又好学的方法。首先我们找到倒闸的主板，长按菜单， 找到 p 十二，点击确定，依次长按遥控器的开关停，听到滴滴声，数码表上显示一 再点击确定就可以了。还有一个快捷方式，菜单键和确定键长按一起按，就可以直接进入遥控器学习了。这个模块也是长按开关停就可以直接进入这个遥控模块了，选到闸就找小姨子。

倒闸杆闸车怎么调试？你的倒闸杆闸车之后是下降还是升起来了呢？今天一招帮你解决， 这车还没出去呢，杆就落下来了，然后杆又抬起来了，我们就需要调试一下倒闸杆的起落速度。咱们先找到主板，长按菜单， p 杠一是关闸速度， 七杠零是开闸速度，然后再点击菜单就可以进行设置了，它的最高速度是一百，可以根据自己的情况来设置，开闸速度调到多少，关闸速度调到多少，一般这个出场会给你设置好，最后再点击确认键就可以了，选到闸就找小姨子。

这期呢给大家介绍一个那个倒闸遥控怎么来调试配对，一起来看一下，我们来讲解一下那个结算的倒闸，呃，零二零七杠 b r 的 那个倒闸遥控器配对。 现在我们这里是新的一个遥控器，打开大闸上我们可以看到他有一个电路板，我们可以在这里看到他的一个参数定义的话， p 十二是遥控器配对啊，遥控器配对的话我们来来进行， 下面我们来进行一个遥控器配对，遥控器配对的话，遥控器主板上它有三个按键，第一个按键的话它是呃菜单的意思，第二个是是加的意思，或者是减的意思，然后，嗯，首先我们先进入那个菜单键，然后长按这个 m u n 啊，长按之后我们进入呃他的一个菜单模式，然后我们要先把它调到那个 p 十二的这个参数，然后我们轻按轻按到十二， 然后我们进行在十二的时候参数下按到一，然后按一下遥控器，然后再按长按这个保存退出，那就完成一个遥控器的配对。

新换的倒闸杆水平垂直，就是调不好怎么办？找到主板之后长按菜单按下键找到 p 二， p 二就是开闸位置调节，然后点击菜单进行调节，然后按上 调节完之后再点击确认键就可以了，然后我们再找到咱们的 p 三关闸位置调节，然后再按菜单进入咱们的关闸位置，这时候按下调节完之后再点击确认键，这样就调试完成了，想到达就找小姨子。
