hello, 大家好,这期给大家演示下如何使用 ctrl 线来调试网络设备。我这里用的是带 com 口的 ctrl 线,所以还需要准备一根 usb 转 com 口专用线栏。 首先我们需要将 rj 四五的这头插入到交换机上,注意是插在带 ctrl 标识的这种口才有效。 另一端我们再插在笔记本电脑的 usb 端口。接下来我们打开终端调试软件 mobikester, 在菜单选项栏中点击绘画, 在弹出的窗口中选择的串口, 串形端口中选择我们的坑塑线栏, 速度栏中选择九六零零。一般的网络设备都是这个速率, 其他的高级选项栏中保持默认即可。然后点击确定,在这个黑色窗口中我们敲架回车键就可以连上设备了。 通过 display users almondly 可以看到,当前是通过 aux 方式登录到设备的。 display version 是用来查看设备版本信息,其他的调试命令都可以在 console 模式中使用。好了,本期视频到这里就结束了, 如果大家还想看哪些 it 方面的知识,欢迎在评论区留言,我们下期见,拜拜!
粉丝132获赞2802

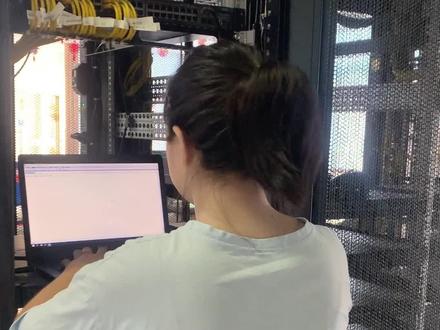

干啥呢,你还说呢,我是按照你上个视频的方法登录交换机,就是连接不上,哎,你怎么搞错了?首先检查一下你的线的两端啊,有没有插紧,然后检查一下我们的 com 口是否正确,像这种情况下呢,就代表 com 没有驱动, 一般情况下温室温室一阿哥瓦 s, 当你插上线之后呢,他会自动去安装驱动, 像这种情况下,档次的端好之后呢,就会出现一个看不口,这里是看不三,有时候是看不二,看不四等等等等。那么在我们的插下或者 crt 里面的这个连接属性里面,我们点击串型 端口呢,必须要跟我们旁边的这个智笔管理器里面的端口所对应,是科目三。 除此之外,还有可能是波特率的问题,大部分的交换机啊,波特率默认为九六零零,但是还有些设备呢,他的波特率并不是九六零零,需要根据我们的设备厂商提供的这个波特率来进行配置。 当所有的配置全部进去之后呢,我们再确定再连接就可以进入到我们交换机的配置管理页面了。当然如果一开始你进去已经在配置了,配着配着突然就掉线了,那么线也是插紧的,那这个时候呢,可能就是自己的笔记本电脑有问题了,重启一下吧。 还有可能呢,就是你的线的问题,有的设备呢,他并不支持 usb 直接转 cosco 的这个线,所以说当然情况下我们会准备两根 cos 的线。 呦,这交换机没加定哦啊。

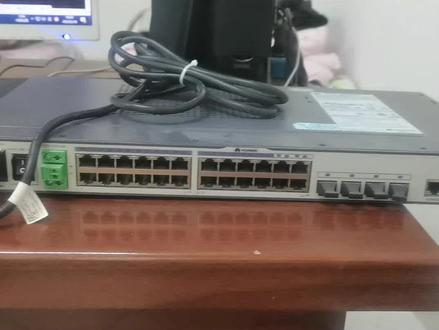

大家好,我是精彩网络技术,下面呢我们来讲一下如何使用呃终端软件去登录到我们这个华为的交换机啊,这个华为交换机呢,它是一个五七零零的交换机,在交换机的这个右边呢有一个口叫 conser 口啊,它是管理口, 那么在这里呢,我手手上呢有一根线啊,这个呢这个线呢叫串口线,那么在网上都可以买的到,那么这一个串口线呢,一头是插到我们这个啊 cons 口的,另外一口呢是接到啊电脑的 usb 口, 那我们把它接到这个电脑的 usb 扣上去,好账号我们就接好了,接完成以后呢我们要在电脑上呢要进行设置, 下面呢我们来讲解如何使用终端软件登录我们交换机的 cons 口来对交换机进行配置。首先呢我们打开啊,在我们的我此电脑上,我的电脑上点右键点属性, 我们要呢首先呢去找到这个设备管理器,在设备管理器里面我们去找这个端口啊,如果我第一次使用的话,有可能在这个地方呢会显示啊叫我们这个 usb 转这个创口线的驱动啊,如果你安装驱动好以后呢, 我们在端口里面就可以看到这个 usp 转这个 server, 这个端口的使用的是 com 口三啊,我们把 com 口三记住啊,我们关闭,然后呢打开插线,这是一个终端软件啊,然后我们在这里呢去新建一个绘画,在绘画里面呢我们 我们要去选择 siri 啊,这是串口的意思,然后呢我们在左边呢有一个串口,点击串口,然后我们去修改这个串口的,呃是 com 口三,波特绿的话我们要改成九六零零 啊,其他我们不用改。然后呢,我们直接给连接,这时候呢,我们连接到 com 口三连接中,是吧?连接完成,我们敲回车,这时候呢,其实我们已经登录到啊我们的交换机了, 那么这个交换机呢,他有一个初始密码啊,我们需要去设置他的密码,如果你不想设的话,我们点 啊,点 no 就行啊,点,嗯,好。这样的话我们就进入到我们交换机啊,这是我们交换机的视图下 display 啊, see you 可以查看当前的配置的情况。 好,这个呢就是我们管理交换机啊,当如果我们对交换机做完配置以后呢,我们一般呢会使用 c 五的命令呢,对设备进行保存啊,好。

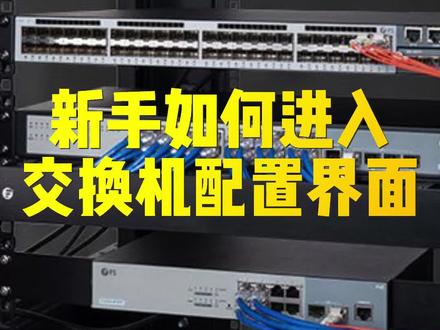

新手如何进入交换机配置界面?一、准备一根 consol 线,一头是串口,一头是 rj 四五网线口,还有一根 usb 转 consol 线,因为现在的电脑接口没有办法直接使用 conco 线,必须通过这根线转接一下,将两根线连起来, 如果嫌麻烦的话,大家也可以使用这种一头十 usb, 另外一头是 rj 四五的坑授线。二、 rj 四五街道设备的坑送口, usb 接口插到电脑上。三、安装 usb 转串口驱动, 驱动装好之后再计算机管理设备管理下, 下面就可以看到 com 三、说明电脑已经可以识别到。四、打开终端配置软件,新建一个 sirio, 连接速率一般都是九千六百,确定之后,如果界面没有任何显示,可以敲一下回车,接着就可以输入密码进入交换机界面了。

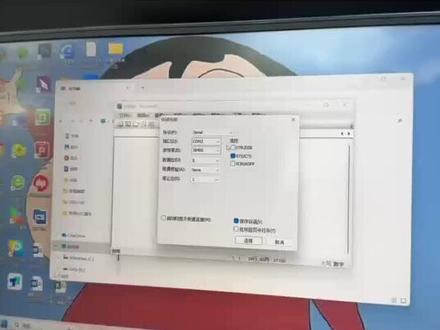

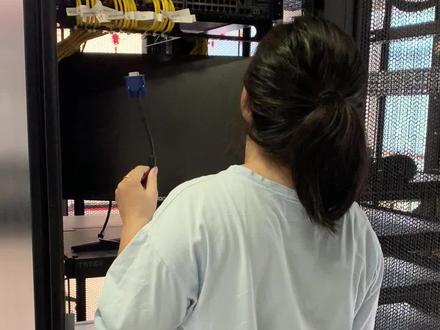

哎,你干啥呢?配交换机啊,我发现你去交换机上面找不到这个显示器的口子, 配置交换机呢,你得用这种 conc 线接到我们交换机的这个 ctrl 上面。如果说你是这种碰头线,那么就把我们的网口插在这个 ctrl 上,而这个呢,也得买一根 usb 转九十斤的创口工头折叠线,然后接入到我们的笔记本 usb 上面。 当然你可以直接使用这种 usb 端插在我们的电脑上面,而这端直接是网口插在我们的康四楼上面。 如果是 windows 的电脑,则点击此电脑右键管理。然后呢,点击设备管理器,点一下端口,这有个 ctrl, 有 ct 三,如果说这里没有 ctrl, 则代表线没有插 好,或者是这个线没有驱动。然后呢,我们点击打开 crt 或者是插线这样的中端仿真软件,新建一个链接,协议选择三二协议,端口选择 come 三,也是我们刚刚所看到的 come 口,如果说你是科目四,就选择 come 四,波特力大部分的焦化剂呢,默认情况下都是九六零零。 而其他不同种类的设备啊,根据设备的类型选择不同的泊头率,数据位,既有较艳和停止位,默认的不变,然后点击连接 绿色代表正常,然后回车就可以进入到我们交换机的配置管理页面了。啊,这么麻烦,就不能跟夫妻一样接键盘鼠标显示器吗?

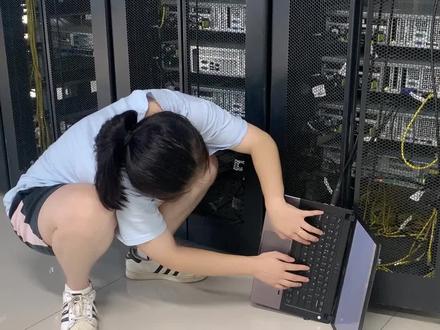

干啥呢你这是这些拖地啊,哈哈哈,一点都没有,那还不够长啊,气不气人,都给 想啥。哎呦,这个可以哈,我凳子是有了,怎么线不够长咋整呢?那你用一下这个无线蓝牙抗色线吧,把这个网口插在交换机的 ctrl 上,也可以接电源进行使用, 蓝色闪烁代表正常,你可以把电源拔掉,然后把这个档位开关拨到电池, 使用电池工作也可以。然后呢,打开蓝牙,我们可以发现有这个 bt 五七八杠 spp 这个蓝牙设备就是我们的无线蓝牙控制线,然后点击下链接 好,会提示你输入的密要匹配,然后选择选项输入密码,这个密码的话在我们的说明书上面会有出场的木耳,密码为一二三四,然后点击链接, 当显示已连接的时候呢,就代表蓝牙靠上线已经连接成功了。然后我们以 macos 版的 crt 为例,大家演示一下如何进行配置,然后点击连接,然后新建一个连接,选择加入协议, 然后这里端口呢,选择 bt 五七八 spp 这个蓝牙端口, 波特率选择对应的九六零零,然后继续名称默认不变,然后双击 点击就可以进入到交换机的配置管理界面了呀,好方便哦,这样妈妈再也不用担心我趴在地上配交换机了。

ctrl 线的连接与使用, ctrl 接口怎么使用啊? 就是他不是一个设备吗?一个设备,然后他这里有一个接口叫康色口,这这个在设备上,然后我们的电脑 然后呢?这个叫康色线。你这录取计算机都一样的,然后用这个耳机四五这个东西,这个接口水晶头把它插到哪里?插到这里来,然后这一端你去连到电脑上,然后像有的台式机可能会有这个东西,然后还有些比较老的这种笔记本,一般有这种,然后有的这种新的笔记本呢,他没有这个接口, 没有这个接口怎么办呢?有的时候会用转接头,他就转接头转 usb, 但有一些厂家就专门生产了这种钢错线,这种钢线就这头他不用这种的,这种这种接口啊,就 usb, 就 usb, 我们常用吗?所以电脑上你可以直接接个 usb 接口,就这段 电脑这端呢,同样连到我们刚才讲的设备上面,连上去之后,电脑的话需要通过一些小软件来登录,比如说常见的软件有什么铺体或者是什么 crt。 我们超级中专啊,这里通过一些登录软件来登录到这个设备上啊,要登录的时候调试一下他的波特率啊,对吧?基友调音啊等等三数调就可以登录的。我们电脑不是有一个这个管理吗? 就这里有个设备管理器啊,真正插上线之后,他这里会有这样一个信息,就你插上康复线之后,我们的电脑插上康复线,你的设备管理器里面他会产出现这样一个信息,他会看到你脸上,然后上面写着康木几,康有科目一啊,康巴二,康复三,然后之后的话通过软件,什么软件呢?我就比如说我这个 crc 软件, 因为这个属于串头,所以结义是 sorr, 然后这是 ctrm 几,如果你 这是抗字线,他这显示 ctrme, 你就把它改成 ctrl e 啊。然后现在波特律默认在国内一般都是九六零零啊,就调成九六零零,对吧?然后其他的这个东西不用编了,这参数不用编啥? tfboys, 你可以把它关掉这,然后你直接点连接,就连上,就连上这个设备,这,这就是控制这个。对,消防机关注我,了解更多网攻技术。

如何通过 conso 线连接到交换机?我现在教大家呢,就是怎么去登录和管理这样的一个产品啊。如果大家通过 cons 线连接到这个设备上的话,我们可以使用一个工具,比如说我现在给大家展示这个, 这个呢是一个 secrecip 的工具啊,就如果你通过 cons 线连到这个设备上,我们怎么去调试呢?你可以通过这个点一个快速连接, 然后在连接当中他选择一个叫 sara 串口放给大家,放大给大家看这里登录上这个之后,他这里有个快速连接,连接上之后他这个会会有协议选择,因为康色线他属于串口, 所以我们选择选择串形像这个 sarah。 然后端口的话,你可以通过你的设备管理器找到你的端口, 波特率要改一下,这个波特率的话,现在默认设备的话都是九六零零改,其他的不用改,之后点个连接,哎,就可以跟我一样通过康色线管理设备。 通过康色线管理交换机就是我们网络工程师网管交换机最常见的一种方式,这种方式去管理这个交换机呢,是不需要配 ip 地址,我们电脑也不配 ip 地址,不需要通过网络连接就可以控制,所以一般而已啊,我们刚拿到交换机,那么你就可以通过康色线去登 啊,因为有的交换机是没有设置默认的管理 ip 的话,你就可以通过康测界面,但有的交换机设置了,你就可以通过 ip 地址远程登录,或者通过 web 界面点控就可以了。

那么如何将我们的交换机和笔记本相连,然后使用笔记本登录到交换机上面去呢?那我们就以插下为例来看,演示一下如何登录到交换机的配置界面。 那么首先呢我们要安装一下插下这个软件,我在这里呢是一个插麦里卷里面集成的插下,所以说我们讲一下关于插麦里卷的一个安装方法,这里呢有相应的插麦里卷的一个安装包,我们双击 我们来安装一下插满立结好,然后下 下一步接受协议,下一步好,这里的话用户名就随便写了,然后这里的 密药是这个复制一下,当然你可以在网上随便搜索一下好公司名称,这个随便写,比如说上品支持 粘贴一下密药,然后下一步,下一步,下一步,下一步 好,然后点击完成,这样的话我们这个插满立卷就装好了,然后我们打开这个插满立卷这个文件夹,然后里面有很多工具啊,比如说这个插校没有用的,还有插 pp 上传配置文件的,然后我们打开这个插校, 这个的话就是我们去登录交换机所使用的一个软件,那么这个怎么来登录了?首先我们要用我们的线呢去连接我们的交换机,这个线呢叫 consor 线, 那么在我手上的呢就是一根 ctrl 线,他可以看到,那么这个线呢就是 ctrl 线,一端是九针的串口,一端是一个阿杰四五的水晶头,那么这一端呢是插在我们的台式机或者是笔记本上面的,但是由于我 我们现在大部分的笔记本都没有这种口子,因此呢我们需要买一个转接头,把这个创口啊转到我们的这个 usb 上面啊,就这样, 然后呢把这一端插在我们的笔记本的 usb 这一个口,然后呢这一端呢就是 ctrl co 了, ctrl co 了,它是一个 rc 四五的水晶头,我们插在这个交换机的 ctrl 口上面,每一台交换机它都有 ctrl 口, 并且呢在这个口上面会明确标识一个 ctrl 叫 c o n s o l e, 然后我们把这个口插上去 啊,这样的话我们就把笔记本和交换机连接起来了。好,然后我们怎么看一下这个有没有插好了,就是这个线也能不能用了,我们可以在此电脑右键然后管理 好,然后点击设备管理,然后点击端口,大家可以看到这个 usb 的 com 三,那这个就是我们的 ctrl 线的这个口,那么因此我们在这 插下里面去新建一个链接啊,那么看到的线呢一端插在我们这个笔记本的 usb 口,一端呢插在交换机的 ctrl 口啊,现在呢我们可以看到 这个插下里面呢,我们在这新建一个绘画,然后名字呢我们就随便写,可以默认就不用变。 然后协议呢我们选择 s e r i a l 塞尔协议,这是我们配置交换机本地的这样一个协议,然后我们再点一下这个塞尔协议,这里点下这,然后端口呢我们选 ctrl 三, 因为我们在这看到了驱动,这就是科目三,如果说你没有出现这个的话,就说明驱动没有加装好啊,或者是你的线有问题。然后这里的波特率呢就是九六零零,大部分的交换机都是九六零零,但是也有一些厂商或者是 啊企业,他们自研的交换机可能就不是九六零零了,因为还有些其他的选项啊,那么你就根据企业所制定的这个波特率去选择就可以了。默认的情况下,大部分的交换机都是 九六零零就不用变,然后接下来是数据位啊,把尾都不用变,然后这个停止位了,移位这些都不用变,只需要选这个端口,然后这个波特率啊去做一下更改,有可能 不用赶,这样的话就可以确认了,确认之后呢,我们就点击连接一回车,然后我们就可以进入到我们的交换机的配置界面, 像这样的话,那么就代表我们已经进入了交换机,就是已经连接上了,如果说你进不去的话,那就说明你的康实线要么有问题,要么你没有驱动, 那你就可以换一根线,所以说我们尽量的去带两根康小线。

如何通过空手口登录设备?首先在设备上呢,有一个空手口,这种接口呢和网线接口一样啊,都是 rj 四五的标准,那空手线呢?有线的啊,也有通过 蓝牙来连接的,那我们今天通过模拟器来给大家演示一下,我们先拿出一台路由器啊,再拿出一台这个 pc, 然后呢使用空手线来对这两个设备进行连接,在 pc 这端呢选择 rs 二三二的接口,在设备端选择空手,然后呢登录 pc, 在 泡泡界面呢有一个特密 no 的中端啊,通常我们的这个波特率呢就是用九六零零,其他的啊不用去 改字就 ok。 设置完成之后双击啊,你就可以看到,我们这个时候呢,其实已经登录到了路由器的初始化界面,在这呢你就可以对这个设备进行管理,你可以对这个设备进行配置的,真伤改差都没有问题。 通过空手口呢,我们也可以在设备端呢进行一些权限的设置,包括一些认证的设置,这些设置呢我们在后期的视频给大家去讲解。

今天教你如何通过 conso 口登录到交换机,我们来看一下这个怎么去登录啊?首先我们已经连好线了,我是康色转 usb 结果,所以我那段是 usb 接我电脑上的,然后连接到后面的话是个康色口,是个啊,接四五的接口连接到交换机上面,我插好线之后的话怎么去登录呢? 登录的话,首先我们要打开一个东西,就这个我们电脑上不是有个计算机或者我的电脑这个东西吗?此电脑你右击它会有个管理啊,我们在管理当中可以找到这个设备管理器,这个设备管理器里面是你电脑的一些硬件驱动。那这里的话我们点开看什么呢?我们看这个端口啊,在这里 这个端口就是我们现在连接设备的端口,然后我这边连接的通过 usb 到 claire。 就是串口啊, usb 转串口嘛,在后面有个括号叫卡木五啊,这个卡木五就是我们连接的端口号,我们知道这个卡木五之后,这个就不需要了,放旁边,放旁边之后的话, 我们打开我们的家体点这个文件啊,他这边有一个快速连接,这个快速连接他这里有一个协议,这个协议的话我们选择 sara 啊,这是通过康测线登录,他是 sara 口,然后端口呢,我们刚才是 come 五,对吧?所以这里你 come 就写 come 五, 然后呢后面还有一个波特率,这个波特率呢你可以改一下,现在默认产品的波特率呢是九六零零,然后点连接就可以了,现在我已经登录上我的交换机了。

做项目的时候难免要自己动手配置,如果是个简单的配置,你都要请人来做,那你还赚个嘚儿钱啊!一般我们用空手线把电脑和设备连接起来,使用 crt 或者超级终端登录,打开 crt 新建绘画,在协议选择 several, 下一步在页面中选择端口为设备管理器中显示的空 波特率选为九六零零,不同厂商可能会有不同,自己查一下数据位,基友教业停止位为默认,点击下一步完成操作。点击新建的绘画,选择连接就连到设备中啦!

如何通过 conso 配置交换机?首先肯定是需要一条 conso 线,如果是串口线,则还需要准备一条串口转 usb 线或者是一体式的蓝牙的都可以。分别接上 conso 口和电脑,然后在电脑上打开设备管理,找到端口, 查看当前可用的端口号,并记下端口号。然后就是通过终端软件来进入交换机, 比较常用的有 series、 crt、 mobaxterm 等等。这里以 crt 为例,进入快速链接协议,我们选择 serial 端口号,选择我们此前记下的端口号,波特率九千六百,右边留空的三个选项全部都不要勾选,就可以完成连接登录交换机了。

如何通过空手口登录设备?首先在设备上呢,有一个空手口,这种接口呢,和网线接口一样啊,都是 rj 四五的标准。那空手线呢,有线的啊,也有通过蓝牙来连接的。那我们今天通过模拟器来 给大家演示一下。我们先拿出一台路由器啊,再拿出一台这个 pc, 然后呢,使用空手线来对这两个设备进行连接。在 pc 这端呢,选择 is 二三二的接口,在设备端选择空手扣。然后呢登录 pc。 在 dextop 界面呢,有一个特命楼的中端 啊,通常我们的这个波特率呢,就是用九六零零,其他的啊,不用去改,这就 ok。 设置完成之后,双击啊,你就可以看到我们这个时候呢,其实已经登录到了路由器的初始化界面。在这呢你就可以对这个设备进行管理,你可以对这个设备进行配置的真伤改查 都没有问题。通过空手口呢,我们也可以在设备端呢进行一些权限的设置,包括一些认证的设置。这些设置呢,我们在后期的视频给大家去讲解。

下来呢我来说一下 ctrl 线有哪几种啊?那我们这边呢,呃列了常见的三种哈,这个是 usb 口转这个二 g 四五的这种啊,一体化的,还有这种蓝牙的,还有这种串口登录服务器的啊,给大家看一下好吧。 呃这边呢第一种组合是我们以前比较常用的哈啊以前比较常用的,那么左面这个呢是我们的一个康扫线啊,右面呢是一个 usb 口转这个串口, 然后他俩呢可以对接起来啊对接起来啊这是一种哈,还有另外一种这这个用的时候很简单嘛。呃这一头就插在我们的这个网络设备的 ctrl 接口啊,这是一个网口啊,这一口呢是 usb 口呢,插在我们的笔记本上就可以了啊。 早期的台式机啊,它其实是有这么一这种串口的啊,早期的大型的台式机啊,但是后来大家都用笔记笔了嘛啊所以这种串口呢就没有了,没有的话呢你就只能买这样一种呃 usp 口转这个串口来用了啊。呃 但是呢这两个呢其实有一些厂家嘛把它合二为一了啊,就是直接买一根 usb 口转这个康扫口这样一根线啊转这个 rg 四五这种接口啊,那就是我们说的第一种啊第一种啊,总之就说一头是 usb 啊,另外一头呢是我们的一个 rg 四五这种接口啊。下来的话呢我们再看一下第二种啊,叫蓝牙康扫线, 因为有的时候我们去施工的时候呢发现呃设备离我们较远,或者说设备所在的环境较差,比如说在一些配线间啊,这个潮湿啊,或者说阴冷啊,或者说特别的脏乱啊,还有的时候呢,就是比较热哈,比较热啊, 呃,冷的话呢,是因为有的时候我们的设备在机房吗?你比如说夏天的时候,呃,那个设备的那个机房呀,他的温度其实是有空调制冷啊,温度比较低,如果长时间在机房里面待,里面有噪音不舒服,对吧?总之就是我们想离这个设备远一点,那就控制他,比如说他在 a 点,那我们去另外一 个 b 这个房间啊,那就控制啊,那么这样的话呢,可以通过这种第二个方式,就是蓝牙的啊,这是一个蓝牙的抗噪口啊,那我们可以把这个头呢插到这个设备上啊,我们设备上啊,这个头的话和上面这个是一样的哈,这个是一样的啊,然后呢,这边把这个蓝牙这个设备打开啊,然后我们的 pc 啊,通过蓝牙连接他就可以了, 那么蓝牙连接的时候只要能够连上,然后需要配对哈,需要配对啊,发现这个蓝牙的设备,然后配对成功之后,我们的 pc 就会增加蓝牙的这个串口,你看我这边两个,对吧?啊?就是蓝牙的串形接口啊,那么通过这个蓝牙的这个串口啊,来去啊,登录我们的这个我们设备啊,这是第二种方式啊, 那么第三种方式呢,就是通过这个串口的登录服务器哈。呃,串口的登录服务器是这个样子啊,呃,这边有很多的串口嘛,对吧?我们可以插上这个 ctrl 线啊,就是把这个接头, 哎。嗯,把这个接头哈,嗯,插到这个地方,嗯,插到这个地方,嗯,那么到时候插上多根 ctrl 线,然后接上不同的设备,完事之后的话呢,我们安装一个软件,然后生成多个虚拟串口,然后呢通过这个网口来进行控制这个登录服务器,那么同时呢对多台设备进行同时控制啊,这是一种方式哈, 给大家简单演示一下这个蓝牙康少线。好吧,第一种方式的话比较常见啊,第一种方式我们就不再演示了。呃,你买这样一根线到淘宝上买这样一根,左面的或者右面的都可以。好吧,然后第二种方式呢,这种蓝牙康少线的形式给大家演示一下。好吧,这边呢给大家看一下。好吧,这个就是蓝牙的康少线啊。 呃,这种你把它打开就是,它是充电的嘛?充电的,这个充满一次电的话呢,一般可以用八个小时左右啊,所以一般平时去做项目的时候,一般头天晚上给它充上电,第二天一般是足够用了, 实际上我用的时候我觉得它八个小时可能还要多一些啊,然后我们把这个打开,嗯,把这个打开,那么打开之后呢,它里面有一个灯就会闪烁,当我们通过一个 secure crt 的软件啊,通过蓝牙连上这个 这这个这个模块的时候呢,那么他这个灯呢就会就不会再闪烁了,就会变成敞亮的状态。那其中这一头的话呢,我们给他插到这个康灶口上就可以了。好吧,那现在的话呢,我给他插上啊,那现在的话呢,我已经给他插到这个设备上面去了啊,那接下来我们来连接一下,好吧, 连接的时候呢,我们需要找这个软件啊, secure crt 这个软件,然后呢,我们可以去新建一个连接方式。呃,我们首先应该要看一下哈, 因为这个蓝牙的模块其实我之前是配不对了,就是你让笔记里面打开蓝牙,发现这个蓝牙的模块,然后配对就行了。然后他这边是 com 十三嘛,对吧?我们需要连接这个十三啊,他这边会生成两个,你都去试一下。 我这边是十三啊,比如说我们去打开这个,好吧,我们选择这个串口哈,选择这个 com 十三, bota 率选择九六零零哈,点击连接。 那你看,我已经登录到这个设备上面去了,对吧?我们输上相关的账号和密码啊, 密码是不对的,对吧?我们再说一下啊,他有可能是出厂的设备哈,出厂的密码 啊,它是出厂的密码哈。华为这个交换机啊,它出厂的密码呢?是 admin at 华为点 com 啊后的,后来的系统都是这样哈。呃,最早的这个一些老的设备哈,它的出厂的这个账号密码呢?是 a d m i a d m i。 那这个地方他必须让你改密码, 我们更改一下密码。好吧,那现在的话,我们就可以通过这个蓝牙的 ctrl 呢对其进行一个简单的控制啊。好了,这是其中一种方法哈。 另外一种呢,就是通过这个蓝牙的登录服务器了,对吧?这边是一个蓝牙登录服务器,那我需要提前去编辑一些啊,我这边已经编辑好了,就是通过这个软件,呃,对他进行一个简单的编辑,就是你需要给他相关的参数吗? 稍等,好吧,好了,呃,这个软件只要一打开呢,它就会自动商城相关的这个虚拟串口啊,你看我这边有好多个接口嘛,对吧?啊?这些接口呢都是对应的啊,我们这个串口 你看他这边有好多串口,呃,他这边有一个两个、三个啊,这边还有好多,呃,他这边一共有八个串口哈。呃,他还可以接连起来啊,如果你买两个这样的设备呢就能够生成十六个串口,意思就说你一次性可以对十六个设备进行一个控制啊,这个呢叫做串口的登陆服务器哈, 那当然这个设备你得需要去配置一下,比如你看我这边都已经配置好了啊,就不再操作了,好吧。嗯,这边是我提前做好的啊,需要给他相关的这个 ip 地址啊, ip 地址啊,配置完成之后这个是软件每次用的时候要打开, 然后啊打开之后呢他就会生成相关的这个虚拟的串口啊,那么有了这个虚拟串口之后呢我们就可以对多台设备进行一个统一控制,比如说举个例子,你看啊,那我这边可以控制,比如说交换机一二三三 三代设备,现在的话呢我就可以同时对三代设备来做控制了啊, 这是交换机三吗?这是甄姬哈,这不是闷气,是甄姬啊,是五七三五这个型号啊, 那这个是交换机二吗?这个是交换机一啊,那这样的话我们就可以同时对多台设备进行一起控制啊,那么这个呢就是我们的第三种啊,第三种啊抗造的这个设备啊。好了,那这一小节的话呢我们就讲这么多啊。

今天来教大家 console 连接交换机, 这是康寿县 二 g 四五,插到 ctrl 口 usb 插到电脑,点击此电脑,点击管理, 点击设备管理器端口 com 七,打开 c r t 调试软件,点击连接 我们找到 serro, 点击 com 七默认播特率九千六,关闭留控交换机,进入系统。

嗯,大家好,我是网络工程师阿成,今天呢给大家分享一下如何通过看收线啊去登录交换机啊,以及呢华为交换机最常用的一些基础命令 啊。首先呢,我们来看一下,嗯,如何通过啊看收线去登录交换机啊,如图所示啊,此时呢,我们的 pc 一啊通过看收线接到了我们的这个交换机上面去,那么此时呢,我们就可以通过啊这个 pc 一去登录到交换机上面,然后呢这个设置的时候呢,我们这个创口 设置的如图所示。然后呢这边呢,我们直接可以点连接就可以登录到这台设备上面去, 我们可以去敲一些命,比如进入到,首先进入到我们这个刚进入交换机的时候呢,我们一般是在用户之处 啊啊,如果说我们想从交换机的用户试图啊,到这个系统试图,我们可以敲 c 三 vu 啊,这两种试图有什么区别呢?一般在情况下用户试图呢,呃,只可以敲一些啊查看的命令,那么进入的系统试图呢,我们可以对设备进行一些啊,常规的一些配置, 然后呢我们可以通过 q 载这个命令呢去啊返回到这个用户的实图上面呢,我们来介绍一些命令啊, display, 第一个命令 display version 啊,我们可以查看设备的一个啊版本啊。第二个命令呢,我们就是 see some, 刚才说的 see some view 啊 啊,第三个秘密呢,我们就 sixtam nine, 就是我们可以修改设备的名称啊,是命名 啊,比如说你,我们把命名改成 lsw 一啊 啊,下个命令呢,我们来看一下记录即可试图啊,比如说我们 interface 基比特,我们想进入接口,那么可以直接抄 interface 后面接具体的接口啊,我们可以直接 啊进入这个接口的一个试图,然后我们可以超过在接口试图,上面可以敲 desplay this, 可以查看这个接口下有哪些配置啊,这个结果目前是没有配置的,我们可以敲这个 q 弹返回上一页的试图啊, 下面给大家。呃,我们最常用的会查看设备的一些配置,那么可以通过 display i see you to covering the configuration 这个命令。 嗯,我们可以在这个信,我们还可以保存配置啊,通过 save 的命令保存配置。 yes 啊,重新写一下,重新写一下。然后呢,我们这个设备的话,如果需要重启的话,我们可以通过不可面临重启啊,这边最后一个命令嘛,就重启就就直接重启了, 往那边揭晓。 yes, 你看这个时候设备又进行一个重启了。呃,然后呢,今天的分享呢,就到这里啊,大家如果有疑问呢,可以在评论区留言。

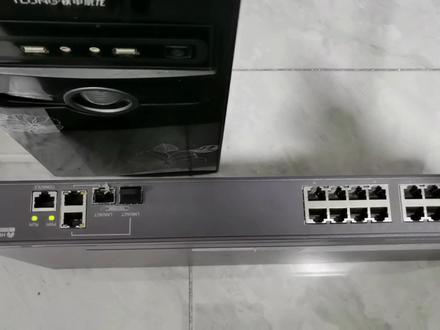

有粉丝问我交换机如何登录?到底用哪个软件,如何设置才能登录?今天咱具体讲解一下。首先咱们在交换机找到咖色标识的端口,一般他都是一个独立出来的网口,然后咱们还需要准备两种穿口线,一种真型穿口线,另端带 usb 口,咱们可以自行购买 另一种串口线,你购买的设备里面大部分都是自带的,另端是网口线,很多情况下不同设备这条带网口的线是不通用的,不过带 usb 口的串口线是通用的,现在咱们需要将这两个串口连接在一起, 然后 usb 口连接电脑另端口的网口连接交换机的 ctrl, 那么现在交换机和电脑的物理链路就完全连接在了一起,现在我们用 crt 给大家演示一下,点击开以后点击 这里的快速链接,然后在协议这里面选择 siri, 然后在端口这里选择你刚才电脑所进入的 usb 口,不知道的话可以在电脑计算机,然后点击设备管理,在这里有个端口管理,可以看到这里面显示科目三,所以确定这个串口线连接的是电脑的科目三口, 然后咱点击返回,在这里选择科目三,国策日益选择九六零零,然后这侧的对勾全部去掉,然后点击链接就可以了。 另外在这里咱还可以保存交换机里面的配置文件,点击绘画记录,然后创建一个文件名称,然后再查看一下交换机里面的配置,完成之后我们就会发现桌面上多了一个文件,这样交换机里面的配置文件就全部保存下来了。还有一个超级终端, 这也是一个仿真模拟器,点进去以后也是点击新建链接,然后选择 usb 连接类型,波特率同样是九六零零,然后咱们就可以登录进去。

大家好,我是华省,今天我们讲一下如何连接交换机的康受口,因为我们学习网络第一步就是要把我们的设备跟交换机连接起来,这样我们才能调试它。 我们先做一下交换机的康收口 啊,这是一台交换机,交换机这里这叫电口,就是插网线的口,叫电口,但我也不知道是谁起的名字,你说叫网口多好,但他非叫电口。然后这边呢叫光口, 我们看一下这一部分啊,这叫电口,这叫光口。光口呢是插光模块的,就是可以插四个 光模块,通过光缆连接上端的设备,因为上端的设备数据交换比较多,光缆通过光模块传输,他的 传输速度要比较高,哎,还有一个口叫康守口,这个康守口就是调试口,你用网线插到他上面,他他是没法联通的,你只能用调试线 连上它,就可以对这个交换机进行调试了。我们看一下调试线啊,买交换机的时候,每个交换机基本上都会送一根调试线。 我们看一下啊,送的调试线,是啊,送的调试线都是这样的,这边是个网口,这个网口就 插了交换机的这个抗皱口,这个是个串口,这个串口呢就插到电脑上的这个串口,就是台式机的主板上都有这个口啊, 新式的可能没有了,老式的都有这个口,但是你说我去机房调试交换机,我总不能搬着一个台式机去吧,那我一般都是拿笔记本去啊,但是抱歉,笔记本上没有这个口,就笔记本上 早就取消这个口了。那怎么办呢?我们看一下图片啊,有这种情况啊, 你可以另外再买一根线,这一根线呢,他是一个转换,转换口啊,他这个转换头插到这个调试线上,然后另外一头呢是 usb 口, 把 usb 口插到你的这个笔记本上,这样你就可以联通这个交换机了,这是另外再买一个线,然后这样, 但是这样弄起来很不潇洒呀,所以说大部分都是用的这种线,看一下 啊,用的这种线,这种线就是一头是 usb, 一头是网网口,直接把这个网口插到 ctrl 口上,把 usb 插到电脑上,这样的话就能连接这个交换机,调试它。 我们先把这个 usb 口啊插到这个电脑上,把网线插到 ctrl 口上,我这个电脑已经插好了,然后我们又系我的电 电脑选管理,然后我们点设备管理器,这里有个端口,这个端口就是 c o m 五,我们要记这个 c o m 五啊,然后打开 crt, crt 软件, 这是我以前用过的,我们点快速连接,在这里选这个倒数第二 s 开头的 s 一这个,然后选这个端口五 转九八零九六零零,这个去掉。因为交换机他的波特率就是九六零零,有一些防火墙,他的波特率比较高, 可能到一万多了,但所有的交换机跟路由器都是九六零零,你算九六零零就行,然后保存绘画,然后点击连接, 这样就可以连接到那个交换机了。连接之后他一般是要让你输入账号密码,账号呢是铭文的,你打进去他就会显示 密码,输入的时候他不显示你,你就是按完之后直接回车就可以,然后就进入交换机了, 因为我这个网线没有插,没有插交换机, 而且他可以保存绘画,保存绘画之后你再打开的时候就比较快了 断开,这样我们就可以进入这个交换机的系统。那对他进行设置,比方说哪个断口,哪个断口怎么设置?嗯, 这里面需要注意的是一个这个东西啊,这个线他是需要驱动的。有一次我同事他借了我的,然后去现场调试,结果他那个电脑上没有装我这个线的驱动,所以他 插到电脑上以后不显示。所以如果是借别人的,一定要确认一下你的电脑上有没有驱动,如果没有驱动, 那你只能下载一个启动精灵,或者启动人生,然后用启动精灵 安装一个驱动。我们今天先讲到这里,明天我们再讲这个线有什么区别,我们应该选购什么样的线,质量会比较好。好的,谢谢大家。欢迎关注我的西瓜视频账号。
