五峰山长江大桥建造全过程

刷新多项世界纪录的五峰山长江大桥是如何建造的？一分钟施工动画带你快速了解！

新建连镇铁路五峰山长江特大桥主揽横向中心间距四十三米，单根主缆长约一千九百三十二米，直径一点三米， 由三百五十二根锁骨组成，每根锁骨重约四十七点八吨，由一百二十七根直径五点五毫米的一千八百六十兆帕高强平行钢丝组成。 吊锁与锁夹采用削结实连接，每个吊点设置两根吊锁。吊锁采用镀锌高强平行钢丝结构， 标准强度一千七百七十兆帕，直径一百二十五毫米。竹缆施工时先进行竹锁安 和伞锁安安装， 再安装猫道辅助设施和牵引系统，采用 ppws 化架设，竹篮 经调整后进行紧揽施工， 安装锁夹和吊锁。

世界首座公铁两用悬索桥五峰山长江大桥是如何搭建的？一分钟动画演示！

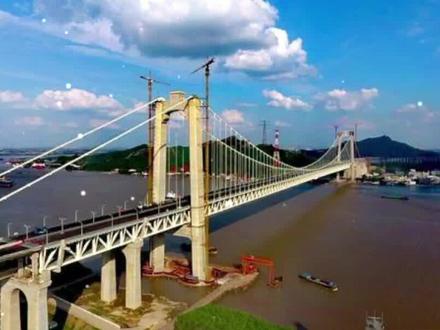

新建连镇铁路北起连云港，经淮安、扬州、镇江，接入沪宁城际，西至南京，冬至上海。 他的建成对于构建苏北快速铁路网、推动苏中苏南融合发展、推进宁振阳同城化，加快长江三角地区一体化进程， 以及对国家一带一路和沿海开发战略的深入实施具有十分重要的意义。 新建连震天 铁路五峰山长江特大桥五峰山长江特大桥是新建连镇铁路线上跨越长江等高速重载公铁两用悬索桥， 也是江苏境内济南京长江大桥和正在建设中的沪通长江大桥之后的第三座公铁两用跨长江通道。 五峰山长江特大桥桥北位于镇江市丹图区高桥，镇，桥南位于镇江市新区大岗镇五峰山脚下， 上距润阳长江大桥三十千米，下距泰州长江大桥二十九千米。大桥全长六点四零九千米，其中主桥长一 点四二八千米，主桥为主跨一千零九十二米的钢横梁悬索桥。 主梁设双层桥面，下层为铁路客运专线四线铁路，设计行车速度每小时二百五十千米。 上层为双向八车道高速公路，设计行车速度每小时一百千米。 南北引桥主要采用密引力钢筋混凝土结构的三十二米简直相梁和连续梁桥结构。 全桥工程用料混凝土一百零六万方，钢筋八点五万吨，主缆高强钢丝三点三 三万吨钢，主梁七点二万吨，钢，结构二点六万吨。 该桥具有四新四高的工程特点。四新新结构五峰山长江大桥是我国首次在公铁两用桥上采用主跨千米机的悬索桥结构形式， 也是世界上运行速度最快、运行赫载最大的千米级悬索桥。新工艺钢横梁制造经历了单杆件制造、单阶段制造、单横片两阶段制造工艺， 本桥将采用工厂化两阶段钢梁整体制造新工艺，最大单件重量一千七百五十九吨。新装备。 本桥中跨缆在吊机吊装最大阶段重量达一千四百三十二吨，主缆直径达一点三米， 均为目前悬索桥世界之最，没有现成的悬索桥施工三大件装备可以使用，因而将研制使用大型揽载吊机、锦揽机和蚕丝机等三大件装备。 新技术。一、本桥将采用中跨揽载吊机吊装、边跨浮吊吊装划一就位、边跨钢梁整体姿态调整合拢，新技术将进一步提高钢梁架设安全性，加快施工进度。 二、在本桥的建设管理中，采用基于闭幕的信息化管理新技术，提高 我国高铁桥梁建设管理水平。四、高建设标准高。该桥铁路四线按客砖标准建设，公路双向八车道按高速公路标准建设， 这一标准在同类桥梁中居世界第一。安全要求高。该桥南矛扩大基础位于山河间，且平面轮廓直径达九十米，基坑开挖深度达三十五米。 由于毗邻化工厂区，基坑防护及掩体开发安全要求高。技术要求高。该桥为我国第一座跨度超千米的超大型公铁两用悬索桥，对主览线性控制 吊索制造精度两阶段整体架设的关键技术要求高，质量要求高。四号墩处地质复杂，基础结构为高低支腿大直径钻孔桩施工质量要求高。 大桥的两个主塔墩均采用钻孔装机处。三号主塔墩位于北岸水中，装机施工采用栈桥加钻孔平台的方法施工，成台施工采用钢套纤维液。 四号主塔墩位于南岸岸边既有码头处，采用直径二点八米钻孔灌注桩，共六十七根，呈梅花形布置，桩长五十至一百二十米，桩 已均需进入微风化岩层。装机施工时先插入工具护桶进行孔壁防护， 用旋挖钻机施工，导孔导孔深度为穿过填土层以下两米， 通过导向装置插入正式钢护筒，安装液压震动锤将工作钢护筒插打到设计高层， 采用大型旋转钻机钻进成孔， 龙门吊机安装钢筋炉灌注混凝土。 四号主塔墩承台为哑铃型结构，两端圆形，直径达四十米，高九点五米，中间采用宽二十米，高九点四米细梁连接承台外侧设钻孔排装防护 成台采用钢板装维燕施工，具体步骤为，钻孔装施工完毕后，按设计要求先行插打钢板装维燕，然后开挖成台范围内吐石方 安装圈梁及内支撑浇筑封底混凝土， 分三次浇筑成排混凝土， 最后拆除钢板装围宴，并在城台外侧填土压实。 北茅店采用重力式沉井基础，长宽高分别为一百点三米、七十一点七米和五十六米， 封底厚度十二，沉井机体标高负五十五米。沉井共分十节，底节钢壳八米高，重约两千四百三十六点四吨。第二至十节为钢筋混凝土 沉井基础施工采用稀泥下沉竹节结构的方式进行。 南茅顶采用 用重力式扩大，基础施工中采用外视镜九十米的圆形地连墙进行基坑防护，壁厚一点五米。地连墙依据岩层倾斜和风化程度采取高低韧角形式，最大埋深达四十米。 地连墙分为一期、二期槽段各三十二个。在地连墙导墙第一段施工完成后， 即可开始地连墙承草施工 完成。地连墙及帽梁施工后， 采用逆做法进行基坑开挖及内衬施工，达到设计高成后进行 板和甜心施工， 最后进行顶板及毛体施工。 三号塔柱高二百零三米，四号塔柱高一百九十一米，塔柱竖向设上下两道横梁，塔柱底结与塔座混凝土同步浇筑完成。 塔柱采用六米标准节液压爬膜施工。其中三号塔柱分三十五个阶段，四号塔柱分四十五个阶段， 下横梁高十三米，上横梁高由中间十一米向两边逐渐变更至二 十三点五米，均按支架法分两层浇筑施工。 主缆横向中心间距四十三米，单根主缆长约一千九百三十二米，直径一点三米， 由三百五十二根锁骨组成，每根锁骨重约四十七点八吨，由一百二十七根直径五点五毫米的一千八百六十兆帕高强平行钢丝组成。 吊锁与锁夹采用削结实连接，每个吊点设置两根吊锁，吊锁采用镀锌高强平行钢丝结构，标准强度一千七百七十兆帕，直径一百二十五毫米。 主览施工时先进行主锁安和散锁安安装， 再安装猫道辅助设施和牵引系统，采用 p p w s 法架设主栏经调整后进行紧揽施工，安装锁夹和吊锁。 主梁采用滑轮式结构，横高十六米及间距十四米， 上下层行车道、桥面系均采用板横结合正交异性钢板整体结构，钢梁材质为 q 三七零，桥翼主梁采用两 节间整体制造、运输及吊装施工。主跨横梁底两节间为最重达一千七百五十九吨，中跨标准阶段最重约一千四百三十二吨。边跨采用辅助支架法 浮钓整体起钓、滑移拼接的施工方法。主跨钢梁由大型揽在吊机从跨中向两岸对称架设，通过调整边跨钢梁姿态，在主塔附近合拢， 主梁合龙后进行铁路桥面倒扎、轨道铺装及公路桥面主揽、缠丝防腐及其他附属工程施工。 在大桥建设过程中，中铁大桥局将大力践行国际化项目管理理念，遵循全面管理、目标导向和实时管理相结合的原则，强化项目全过程管控，以大象产品清单为主线， 以岗位责任举证为手段，全面落实计划报告制度，持续开展工程项目标准化、精细化管理， 努力把镇江五峰山长江特大桥建设成为打造剑桥国家队的新载体、 推行标准化、精细化管理的新亮点，实施工厂化、机械化、专业化、信息化的新举措，弘扬安全第一、质量至上、绿 环保、文明施工的新窗口，展示中国中铁大桥局形象的新名片，再铸我国桥梁、剑桥史上的新丰碑的精品工程， 为实现世界一流剑桥国家队的大脚梦再创佳绩、再续辉煌！

连镇铁路五峰山长江特大桥 连镇铁路五峰山长江特大桥是新建连镇铁路线上跨越长江等高速重载工铁两用悬索桥， 也是江苏境内及南京长江大桥和正在建设中的互通长江大桥之后的第三座长江公铁两用过江通道。 连镇铁路五峰山长江特大桥桥北位于镇江市丹土区高桥镇，桥南位于镇江市新区大港镇五峰山脚下， 上距润阳长江大桥三十千米，下距泰州长江大桥二十九千米。大桥全长 六点四零九千米，其中主桥长一点四二八千米，主桥为主跨一千零九十二米的刚横梁悬索桥。 主梁设双层桥面，下层为铁路客运专线四线铁路，设计行车速度每小时二百五十千米， 上层为双向八车道高速公路，设计行车速度每小时一百千米。 南北引桥主要采用密应力钢筋混凝土结构的三十二米简直镶梁和连续梁桥结构。全桥工程用料混凝土一百零六万方，钢筋 八点五万吨，竹篮高强钢丝三点三万吨钢，主梁七点二万吨，钢结构二点六万吨。 该桥具有四新四高一景的工程特点。四新新材料已有的悬索桥主揽钢丝强度不大于一千八百六十兆帕。本桥将研制采用抗拉强度不小于一千九百六十兆帕的新一代高强钢丝 新工艺刚衡量制造经历了单杆件制造、单阶段制造、单横片两阶段制造工艺。 本桥将采用工厂化两阶段钢梁整体制造新工艺新装备。 本桥竹篮直径一点三米，为目前世界范围内最大直径竹篮，因而将研制适合其直径的大型橄榄机和蚕丝机。 新技术一、本桥主跨钢梁吊装阶段重约两千六百一十二吨，采用两阶段钢梁待在安装。新技术将进一步提高钢梁驾驶安全性，加快施工进度。 二、在本桥的建设管理中，采用基于闭幕的信息化管理新技术，提高我国高铁桥梁建设管理水平。 四、高建设标准高。该桥铁路四线按客专标准建设，公路双向八车道按高速公路标 标准建设，这一标准在同类桥梁中居世界第一。安全要求高。该桥南毛扩大基础位于山鹤间，且平面轮廓直径达九十米，即坑开挖深度达三十六米。 由于匹林化工厂区基坑防护及掩体开发安全要求高， 技术要求高。该桥为我国第一座跨度超千米的超大型公铁两用悬索桥， 对竹篮限行控制、吊锁制造精度、两阶段整体架设等关键技术要求高， 质量要求高。四号墩处地质复杂，基础结构为高低直腿大直径钻孔桩，施工质量 要求高。一、紧工期紧。该小总工期四十四个月，三十九个月要达到铺轨条件，工期极为紧张。 大桥的两个主塔墩均采用钻孔装机处。三号主塔墩位于北岸水中，装机施工采用站桥加钻孔平台的方法施工，成台施工采用钢套箱为宴。 四号卓塔墩位于南岸岸边机油码头处，采用直径二点八米钻孔罐柱桩 共六十七根，呈梅花形布置，装长五十至一百一十五米，装底均需进入微风化岩层，装机施工时 先插入钢护筒进行孔壁防护，再用悬挖钻机成孔，距正式护筒底口约五米时停止施工， 通过导向装置插入正式钢互筒，再安装液压震动锤将钢互筒插打到设计高层，采用 kbg 三零零零旋转钻机进行钻进成孔。 龙门吊机安装钢筋笼灌注混凝土。 四号主塔墩成台为哑铃型结构，两端圆形，直径达 四十米，高九点五米，中间采用宽十一米，高九点五米细梁连接成台，外侧设钻孔排装防护。 承台采用钢板装维验施工，具体步骤为，钻孔装施工完毕后，按设计要求先行插打钢板装维验，然后开挖承台范围内吐十方 逐层安装圈梁及内支撑浇筑封底混凝土， 分两次浇筑成牌混凝土， 最后拆除钢板砖为宴，并在城台外侧填土压实。 北茅店采用助力式陈井，基础长宽高分别为八十八点一米、七十一点七米和六十三米， 封底厚度十二米。陈井基底标高负六十二米。陈井共分十一节，底节钢壳八米高，重约两千两百吨。第二至十一节为钢筋混凝土 陈景基础施工采用稀泥下沉竹节接高的方式进行， 南毛钉采用重力式扩大。基础施工中采用外直径九十米的圆形地 连墙进行基坑防护壁后一点五米地连墙依据岩层倾斜和风化程度，采取高低韧小形式，最大埋深达三十九米，开挖三十六米。地连墙分为一期、二期，槽断各三十二个， 在地连墙倒墙第一段施工完成后，即可开始地连墙承草施工 完成地连墙及帽梁施工后，采用逆做法进行击坑开挖及内衬施工， 达到设计高层后进行底板和甜心施工， 最后进行顶板及毛体施工。 三号塔柱高二百零三米，四号塔柱高一百九十一米，塔柱竖向设上下两道横梁， 塔柱底结与塔做混凝土同步浇筑完成。塔柱采用六米标准节液压爬膜施工， 其中三号塔柱分三十五个阶段，四号塔柱分三十二个阶段， 下横梁高十三米，上横梁高十三点五米，均按支架法分两层浇筑施工 横向中心间距四十三米。当根竹篮长约一千九百三十二米，直径一点三米， 由三百五十二根锁骨组成，每根锁骨重约四十七点八吨，由一百二十七根直径五点五毫米的一千八百六十兆帕高强平行钢丝组成。 吊锁与锁夹采用削接式连接，每个吊点设置两根吊锁。 吊锁采用杜兴高强平行钢丝结构，标准强度一千七百七十兆帕，直径一百二十五毫米。 主揽施工时先进行主锁安和散锁安安装， 再安装猫道辅助设施和牵引系统，采用 ppws 法架设竹篮 经调整后进行紧揽施工，安装锁夹和吊锁。 主梁采用滑轮式结构，横高十六米，节间距十四米。上下层行车道、桥面系均采用板横结合正交异性钢板。整体结构钢梁材质为 q 三七零 q e。 主梁采用两阶段整体制造、运输及吊装施工。主化两阶段，含道闸最重约两阶 六百一十二吨。边胯采用辅助支架法浮钓整体起吊安装的施工方案，主跨钢梁，由大型起吊设备从胯中向两岸对称架设，主塔附近合隆 主梁和龙后进行桥面铺装，主揽蚕丝防腐及其他附属工程施工。

今天我就带大家来看一下这个五峰山大桥断脊梁是怎么串连在一起的， 前面就是正在架那一块梁，一节一节的吊上来，然后拼起来，然后穿钢脚线拉紧就好了。你们进来看一下这个桥梁的内部结构， 这在穿钢脚线，哇，这里面就是一个房子， 这个桥梁内部结构五十米一块的，你看一眼望过去，可以全部通的，每一连都是通的，每一块 每一块都穿了钢脚线，全部是带皮的那种环氧钢脚线。我来给你们录个视频，这视频有点长，你看这就是穿那个环环氧钢脚线，这边还没有穿的， 然后这一块是五十米，五十米这一块的话像这样的梁，这样的，嗯，梁，嗯，大概十几二十米，二十米一个这样的梁， 全是光脚线刚穿进去的，还没有拉好，你看这个多高，我一冷加一手都摸不到顶， 你看这里面多高，好大好大呀，在里面，这出去，这个，你看这个出去， 这就是这里，好远，我出去了，哎呀，你看这个，这个就是那个柱子上面的，柱子上面的一截梁出来了，这个视频， 所以说每一块都是连在一起的，这就是一块加好的梁，每一个吊锯下面移接断接梁，然后穿钢脚线拉紧就可以卸吊锯了。这边上的这些槽都是要穿钢脚线纵向拉紧。
