mastercam2024标注设置

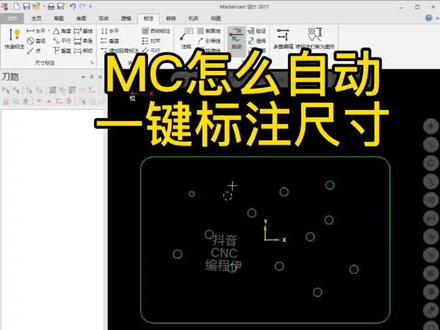

mc 怎么自动一键标注尺寸？

大家好，本期视频和大家分享用连续线的方式绘制轴类零件图。视频里面的尺寸只是简单的标注了一下，并不规范，只是用来参照绘制图形。我们先绘制一条参考轴线作为整个图形的基准，以方便我们绘制图。 下面我们就开始用连续线的方式从右向左一次绘制，我们每个人会涂的习惯不一样，最适合自己的方法才是好的方法。依照上涂，这里半径十一，垂直方向画 这里再下来一点七五， 再上去垂直线二十五长度， 我们继续画下一个点，向上九， 接下来七十，长度涂上已经帮我们标注出来了， 向下来六十八点五减五十点五，再除以二九十九， 最后一个长度四十，最后把图形封闭起来， 最后镜像完成绘制。 这里要注意一下，我们可以用框选整个图形， 选择对称轴。 感谢大家的观看，请多指教。

在使用软件编程中怎样去掉坐标这边的阴影？今天就用 master cam 二零二四来操作一下，高版本都会有。 把鼠标放在坐标位置，右键点击，然后选择平面指针设置，把显示平面前面的这个勾，去掉坐标那的阴影就可以关闭， 然后确定一下， 如果想打开方法一样操作就可以。 点赞关注，学习途中不迷路。

大家好，本期视频给大家讲解一下这个尺寸标注里面需要注意的这个三样东西。 首先在这个快速标注里面，像我们标注这一类图形的话，比如说我们向我们标注这个圆弧跟这个圆弧之间的他这个夹角是多少度？那么很多人会这么标注，连一条线，连一条线，然后给这再连一条线， 然后他去标注这个两个中间的这个地方。啊，这个标志也可以，但是我跟你说一个，这里有一个比较快捷的这个方式， 我们直接选择这个快速标注，我们点击这个圆弧的中心，然后我们再点击这个圆弧的中心，这个屏幕有点大，我们再点击这个圆弧的中心，确定看见没就直接可以标注出来了， 这是我要讲的第一个内容，第二个内容就是这个自动标注，这个自动标注什么意思？假如我们现在要去， 我们现在画一个头型躺在这， 我点击确定，然后我们往这边移一点，知道吧？这里给个八个，八个多了五个，对吧？确定， 我们现在画这类头型的时候，我们可以利用这里面有一个自动标注，我们选择一个基准点，让系统自动去把上面这个头型的这个位置给大家标出来。怎么去操作呢？大家来跟我一块操作一下。首先我们点击这个自动标注第一个，第一个是原 点的选择，这个圆点什么意思？圆点就是我刚才所说的这个基准点，我们选择，然后选择这个，或者我们直接选择这也可以，我们选择选择这个，然后再选择这，然后我们选择中间这个点，确定啊， 那么这个中心就选择出来了。然后像这里这个水平和垂直，我们肯定是要标这个两个方向的这个，所以我们这个水平和垂直 都给勾上，像这中间这个你你可以自己去选一下。然后这里这个显示符号什么意思？就是说你这个精神点在为负方向的话，或者是 x 负方向的话，他就会给你前面去添加一个符号， 那么小数点前加个零什么意思？假如说他这个是对零的这个位置的话，假如说他是玩方向对零的这个位置的话，他就会在这个前面小数点前加个零，也不至于说是点零，零 他会成为这个数字。是是是一个零点零零是这样一个意思，显示箭头，你也可以显示箭头，也可以不显示箭头。好了，我们点击点击显示箭头，箭头我们点击确定，这个的话，我们可以进行框选，你也可以选择部分看见没，这个我这个标注这个， 呃，文字高度有点小，不过大家可以将就看一下，看见没，明白吧？既然点这块他会给你标注一个零，看见没，这只是一个 方法，你可以采用这个方法去做其他的这个头型，当然这个像这种类似这个圆珠方向的，他应该应该是不适合你也可以下去自己试一下。 好了，这是这是第二个内容，那么第三个内容。什么第三个内容？我要讲的是自动里面这个有一个重建这块有一个验证，当我们这个头型这个位置 发生发生变化的时候，对吧？当我们这个头型位置发生变化的时候，我们选择移动确定这里，因为是自动标志，我们手动标注一下标志这块， 假如说这个头型现在位置发生了这个变化，我们挪到这移动，看见没？现在这个， 现在这个头型，这个以前标志的这个已经失效了，知道吧？那么如何让系统自定自动去判判断他这个失效，让他挪到新的位置呢？我们这里有个验证，我们点击验证 所有的像这类头型，就是说这个失效的这个投诉，他都会给你重新进行这个标注，点击确定，但是前提是你这个投诉不能删除，假如说你这个头型已经删除了，那他找不到这个头型了，他肯定会给你 标注不出来。好了，这个是标注里面的这个三个需要注意的问题，这个视频就给大家分享到这，谢谢大家哦，对了，别忘了留下你的双击啊， one。

大家好，我是孙东，知识一点一点积累啊，下面给大家讲解一下我们 muscle 啊，一些快捷键设置，还有我们右击啊这个工具栏里边，我们总共把我们常用的一些功能给添加里边 啊，我们点击上方空白处自定义功能区，然后我们这个上下文 这个菜单就是我们右击的这些工具里啊，我们可以把我们左边需要的一些功能添加到我们这个啊，鼠标右键的这些工具栏里边啊， 啊，我们还可以这个自定义功能区里边设置自定义快捷键输入啊，比如说我们 那个保存，他就是 ctrl 加 s， 是吧？我们这个正常的一个快捷键，如果我们也可以把它改成新的这个快捷键，然后我们 ctrl 加 f 啊，我们点分配啊，他就进去了，看见了没有，我们原来的也可以去掉，就可以把它去掉，好吧，这原来的我们点移除啊，就给他去掉了。
