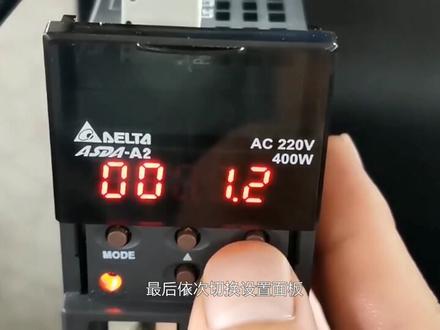

我们将向大家介绍台达四幅面板如何设置参数 p 一杠四四的高位。 台达四幅 p 一杠四四参数显示的是电子齿轮笔的分子， 他的初始值是一百二十八，设定范围是一到二百二十九十米。减一排达四伏的显示窗能够容纳最多五个数字。因此在设置 p 一杠四四时，分为低位设置和高位设置， 对应的低位设置包含个十、百、千万五个位，此时屏幕中的小数点在最后一个 数字的后面。高位设置包含十万、百万、千万、亿、十亿五个位，此时屏幕中的小数点在最后一个数字的前面，可通过小数点的位置区分当前设置的是高位还是低位。 特别需要注意的是， p 一杠四四的数值不可以设置为零。 假设我们需要将 p 一杠四四设定为一百二十八万时，我们首先需要按 shift 键切换到万位，将其设定为八。 然后按 shift 键切换到十万位，将其设定为二百万位，设定为一。 最后依次切换设置面板，将其他数位设置为零。 以上为台达四幅面板如何设置参数？ p 一杠四四的高位的讲述，感谢您的聆听！

朋友们大家好，今天呢，有一位网友给我发来一台台达 a 二系列的师傅驱动器 四百瓦的，说是报警 a l 零零幺，我们先通电，测试一下 插上电机的插头，他电机插头在下方， 再插上编码器插头 好了， 先通主回路电源吧，再通二百二十伏控制电源通电，大家看到没有，显示五个零，然后马上就报警 a l 零零幺， 这个 l 零零幺呢，它的意思是过电流， 我们先把外壳拆开， 大概做个检查， 台达 a 二系列是台达相对高端一点的系列， 打开看看还挺干净，稍微有点灰尘，继续往下拆。 好的，完全拆下来了，电源驱动板设计比较紧凑， 看一下他的特写， 把导热硅脂擦干净以后， 我们准备把这边有一个小的锂电节电容给他拆掉，拆下来测量一下，看有没有问题， 因为大家看到没有，边上三个大一点的电解电容呢，是上三桥的供电电容，这一个呢是三十五伏一百违法的下三桥供电电容。 我们打一下他的地址，发现有零点一了，零点零九八零点一了，这个地址已经有一点不太好了， 像这种情况确实会导致问题，我们现在把这个小电容换掉， 换上去 一般电解电容地值低于零点一啊，零点七，零点零七，零点零六啊，这种还算能用到，零点一一的话就最好不要用了， 他的稳压能力就大打折扣。好的，现在 把它装起来试试看吧，看能不能好啊。 有的时候维修就是一个很简单的问题， 他这个机器设计是还可以，外壳都没有螺丝，就几个小卡扣。 好的装起来了，咱们进行通电测试， 这是个连衣串 线都接好了，先通主电， 现在看到电源灯亮了，在同控制电源显示五个零，这是正常的，这是正常的。现在我们运转一下 p 二杠三零， p 二杠三零设置为一使能，这个时候电机是把持住的啊。然后 p 四杠零五进入点动模式，设置一下，它的转速为二百二十 转，按向上键正转，向下键反转。好的，驱动器完美修复，谢谢大家。

台达 a 二四伏电机，那么这个呢是咱们的一个操作面板哈，以及咱们的这个数码管显示。 c 一连接 qc， 包括输入信号连接插头，这个呢是 cn 二，他是一个编码器插头哈，拔掉的时候他会报一个 al 零一的一个故障。 cn 三 rs 四八五以及 rs 二三二啊，连接咱们的一个什么呃， 上层的一个控制器。 cc 四呢，是咱们连接电脑啊，连接电脑的一个端子，这边呢是一个接地，那么嗯，台达第二师傅电梯 给我们提供的这些连接头呢，都是一些可以插拔的哈，包括输入输出啊，包括他的一些呃线，都是咱们的一个可插拔哈。 c 五呢，是咱们的一个全闭环连接头啊，用来连接咱们的一个光圈尺。 cn 六这个地方呢，在有有网口，有的带其他的一些通讯口啊，是在这个位置。 cn 六 cn 七呢是咱们的一个外部电源连接头，最多可以连接六点的一个电源控制。台达 a 二四伏电机手动控制模式的一个方式，那么当前来讲的话，这个四伏电机是可以转动的哈，这 这种状态之下，我们手动是手动不了的，只有咱们给他做一个强制软件启动辅助技能，按 m 第一点找到 p 二，然后呢按上键加到 p 二三零， 把 p 二三零当中的参数设置为一确定，那么当前来讲的话，这个四伏电机就可以用手就转不动了哈。 a shift 找到 p 四零五，设置咱们的机油机手动速度，当前来讲的话是两千四百二，按下确定进入机油机模式，通过按上键 下键可以控制电机正转反转，按 m、 o、 d、 e， 找到 p 四零五，咱们把这个数值给它减下来，咱们看看二十的速度是多慢啊？很慢了啊！

拍打四伏软件和四伏通讯设置，首先我们选择装置，根据我们的四伏的型号来进行选择，我们选择 b 二四伏型号，然后点击开始自动侦测， 自动侦测成功说明我们连接正常，点， ok， 点确定 看一下，这个是一个监控的一个状态，说明我们的软件已经和私服建立了连接，如果想关闭的话，点一下就可以关闭他，然后再点一下就可以连接， 我们可以通过 p 这个菜单，然后来打开参数，我们点一下读取，可以 读取的意思是从我们的四幅传输到我们本地的软件里面， 点， ok， 读取完成，这样我们是否的所有参数从 p 零到 p 四都被存储到我们的电脑的软件里面，然后我们做一个保存，点一下保存，输入文件名称 分组成功， ok， 这样我们就可以做了一个备份的处理。

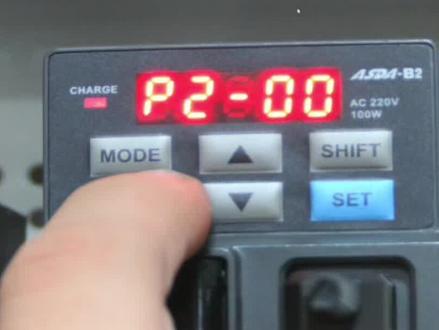

按菜单键啊，按菜单键找到 p 二，哎，按这个是改变前面这一位的啊，咱们给前面找到 p 二，然后呢上下，哎，就可以改变后面这两位啊，咱们找到零八， 好，确定就下右下角确定进来啊，进来以后你看这里显示零零啊，那咱们要改的是幺零，对不对？参数重置啊？那咱们用这个移位啊，哎，往前移一位，然后呢？按上改成十，然后确定。

我们首先按摩的键，按 shift 键进入 p 一组，参数，一杠零零，我们是二本，则脉冲类型为脉冲加方向， p 一杠零一设零选择，默认杯子控制模式。 p 一杠四十四，电子 st 一百二十八万进行月份后的值， p 杠四十五尺寸比分母的乘一，那么就是一万个脉冲一圈，再按 shift 键进入 p 二组，参数，二杠幺零，齿轮 pr 十五电线位，我们把它改长开，负线位改成长开，机停改成长开。

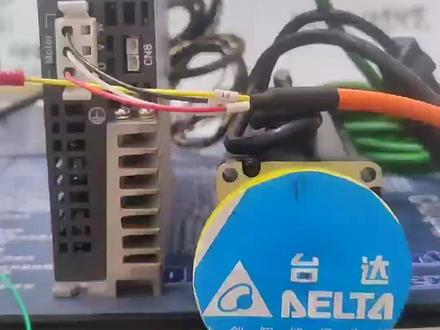

哈喽，大家好，我是卖台达的小莎莎，今天我给大家介绍一下台达师傅的应用， 那么太大的师傅，我们不管是 a to b to a 三 b 三啊，都具备三种控制模式，用的最多的是位置模式， 那么为什么是台湾又有分内部 pr 和外部 pt？ pr 模式可以不通过上位机 plc 的情况下啊，通用师傅的阿萨索夫的软件啊，规划一百二十八个点方式，那么可以通过四八五通讯或者 di 去出发。 外部 pt 啊，是用通过上位低的，他说卖车的方式来是定期做位置控制啊，速度模式啊，有分 内部速度和外部速度啊，外部的话是可以用上位机的。呃，零到十分的模拟量啊，内部的话可以规划零到十个设定的方式，然后转距也一样啊，速度和转距都是模拟量的控制，那么脉冲 脉冲的形式啊，沙漠机，橡皮螺运动控制器啊，或者是疏控系统啊，都是支持插分的信号。那么一般的 p l c 是几点几，开分几，然后分 n p 和 p n p， 我们国产和日系品牌多数是 npn 的，欧美品牌是 pnp 的，比如西班子三零 pn 的。 那么拆分信号的点位啊，我们抬头是三九三七四三四一啊，三四 九和三十七是方向啊，一个正一个负，四十三和四十一是脉冲正和脉冲负， 那么及电机开路啊，我们通过高速口啊，三五三七，三六和四十一， 那么三五和三六是 npn 的话是接二十四伏，如果 pnp 的话，那么三七和四十一接二十四伏，另外两个接脉冲和方向的信号，那么我们以下图为例啊， 嗯，这边是上上位第一控制器啊，这边是师傅。如果我们 n 拼方式的话，是外部电源接到三十五号角，然后内部的光偶啊，出来三十七号角， 到到 plc 的 y 零啊，然后 y 一 接到敌人的负，另外另外一边是二指四伏啊，输出来到三十六号角， 然后通过内部把四十一号角出来啊，接到 poc 的 vr， 然后再到电源的负啊，这样的接线方式啊，那如果有疑问的话啊，欢迎再私信我，我们接线接好以后我们就要设定参数了， 那么我把我把必须要设定的参数啊列举如下，首先第一个 p 一杠零零啊，我们 a 三 b 三默认是幺零四二，如果 atob 的话默认是幺零二，那么看最最后一位二啊，是默认是表示是拜送加方向， 然后零啊，是一个正逻辑和副逻辑啊，是一个是高定台，是地铁屏啊，这种默认是零啊，和方向有关系啊，我们也可以通过下面这个方式来改变方向。那么一和四啊，是那个绿波的，有开始，我们不用去管他默认值就好了啊。那首先 p 杠零一啊，是零零零零，那么最后两位零零表示控制方式啊，是 p t 的方式啊，这个是 p t 的方式。 百位零十方向啊，也可以设一一就设成一，以后就反转。 接下来是设 p 一杠四十四和 p 一杠四十五电子齿轮比，那么 a 三 b 三啊，编码机二十四位的分别率啊，默认是幺六七七二幺六七七二幺六， 然后四十五是十万，表示十万个脉冲一圈啊，当然你的 plc 是支持不了这么大的，那我们可以设置一万，那就表示一万个脉冲一圈，在我们在使用的过程当中啊，我们只要设分母， 你想让当量啊，让定期做外通走一圈，你把 p 一杠四十五射成这个值就可以了啊， 然后一杠五十五啊，默认是三千啊，假如说你的运行速度要超过三千的啊，请把这个值设成六千啊，反之的话啊，可能会出现零零九，未知误差过大这些警报啊这个问题，然后 p 二杠幺零到 p 二杠十七啊，这是 di 的输入，那么我们默认规划二杠幺零是幺零幺啊，是是一个死人啊，零一是死人一， 一表示长开，零表示长臂，那么我们通过外部死人的话啊，我们就把这个零改成一啊，强制死人。那另外一种方式就是二杠三零射成一啊，也可以强制死人，但是这个断电是不保持的啊，这个断电是保持的，然后就是十五十六十七啊， 把正正线位，负线位即停，原来是常开的啊，设成长臂，否则的话我们上电就会报啊，是四十五啊，警报完了以后我们就可以啊，四八零五啊，可以点动一下运行啊，那么 二杠十八到二杠十二是滴油输出啊，假如说你是带刹车的啊，请请规划刹车的功能啊，或者是需要报警输出的啊，另外再定义相应的功能。那么最基本的啊，我们就要确认好 脉冲的方式，脉冲的方式啊，控制，然后控制方式电子齿轮比， 然后使门，我们这样就可以运行了，就这么简单，谢谢。
