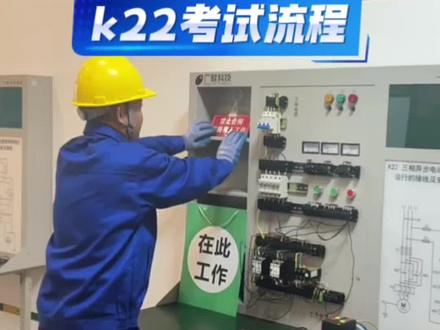

低压电工科目三 k 二二、考试流程一、放置警示标志二、测试设备是否带电。 八、档好,关电机必使用正常,线路经检验无电。三、检查线路是否松动,工具是否完好,电机是否能正常使用。 八个考官线路检查有松动电机外观无破损,专注灵活。八个考官申请接线操作。四、开始接线,将松动的线路接好, 保证每一个线路都能正常使用。五、连接电机首先连接电机定线, 再连接三项线,首先连接黄色 u 一, 再连接绿色 v 一 和红色 w 一, 最后连接辅助线, 每个线路依次对应接入。六、检查通断,将万用表扭到通断档,检查总闸与分闸,分闸上下端 分闸与熔断器、熔断器上下端熔断器与交流接触器、交流接触器与热气垫、热气垫与电机三项主线 八个阀关借动机检查测试正常。七、重电操作,八个阀关整体电机通断测试与操作。取下标识牌, 将总闸的闸刀推上,再将分闸的闸刀推上。八、检查电压,将万用表扭到交流电压档。八个阀关 a、 b 向电压正常, b 向电压正常, a 三项电压正常。九、电机运转操作按电机正转按钮报告好官。三相异步电机正转工作正常。停止,再按反转按钮 报告好官。三相异步电机反转运行正常。按停报告好官电机运行正常,无异味,无其他异味。报告好官请求断电,挂上标识牌, 再将总闸的闸刀拉下。十一、再次验电,从上到下确保线路不带电。 报告科,经检查线路已无电。报告科拆线路,请求拆线, 拆电机时依次拆下,不要一起拔出,先将三相线拔出,再取辅助线,最后再拔出地线 十三,复位八块八块十三。考试结束,请求将物品归回原位。好,可以了。

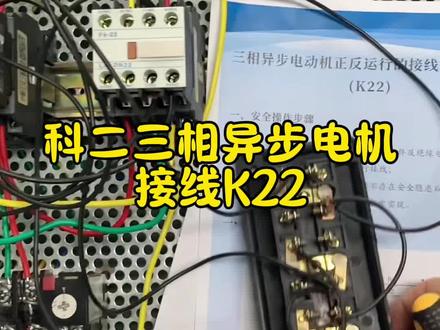

整个的一个三相异步电机正反运行 k 二二的一个接线线,然后来接三相异步电机正反运行的接线,就是 k 二二的操作,这个是所有的线路接线图来根进线,然后从 下方出来,出来之后到第一种龙断器进线端,然后从龙断器出线端一、二、三 分别 a、 b、 c 向连接第一个交流接触器的进线端, 然后交流接触器的一、二、三, l、 e、 l 二、 l 三的进线端分别和第二个交流接触器的 l、 e、 l 二、 l 三的进线端相连接,一对应, a、 b、 c 向一对应,然后是第一个交流接触器的 出线端,出线端 a、 b、 c 下连接到第二个交流接触器的出线端,不是 a、 b、 c 线一对一,是 l 一 连接 l, 第二个的 l 三, l 连接第二个 l, l 一 连接第二个的 l 三连接第二个的 l 一, 然后第一个交流接触器出线端连接到热继电器的进线端,然后从热继电器的出线端连接到电动机。 啊,这个是这一块一个线的走向啊,这边力度就是从脉冲气的 a 向的粗细,脉冲气出线短连接到另一个脉冲气的极限端, 然后从这个地方出现端连接到热继电器的长臂开关的接线端,然后再用长臂进长臂开关的出现端连接到 b 开关的长臂端,再用长臂端出现端,长臂 接口的出线端分别连接这四个,这四个地方两个常开的接线端和两个交流接触器的敞开接线端,从这点我觉得第一个开关档常开触点接线端,然后去控制 控制第一个交流接触器,然后连接到交流接触器的敞开极限端,然后再从敞闭开关的出现端连接到第二个 敞开开关的极限端,同时再连接到再控制第二个交流接触器敞开触电的极限端, 就这一个,然后下面就是第一个长开,第一个长开开关的出现端连接到第二个交流接触器的长闭端, 同时连接到,同时连接到第一个交流接触器常开的出出口端, 然后再从第二个交流接触器的敞开出口的连接到第一个交流接触器敞闭灯, 再从敞闭出口连接到第二个敞交流接触器的敞开的出口的 这一款,这一款连接完成下面第二个交流接触器接触器的长臂出口端,长臂出口端连接第一个交流接触器的线圈的接线口, 第一个的交流接触器长臂触点的出口端连接第二个交流接触器线圈的接线口就是这里, 然后就是最后这一块,就是第一个交流接触器他的线圈的出口, 他的线圈的出口就这个,然后和第二个线圈第二个交流接触器他的线圈出口线连接,同时再和第二个 终端器的出口线连接,就是整个的一个三十一步电。

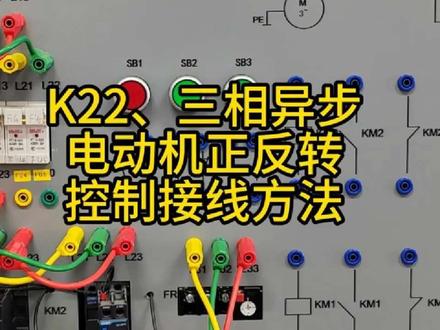

低压电工考试 k 二二三相异步电机正反转运行到底该如何接线?先看主回路 f u 为熔断器, k m 为交流接触器, f 二为热继电器, m 为电机。再看控制回路, f u 依旧为熔断器, f 二为热继电器的长臂触点, s b 三为停止按钮, s b 一和 s b 二为启动按钮, k m 一 k m 二为交流接触器的常开常闭触电,最后是线圈,弄清电路图后就可以开始接线了。考试的第一步必须断开电源才能操作,然后依旧先接主回路, 把三相电源依次接入熔断器上端端口,再从熔断器下端端口依次接入交流接触器和热继电器, 之后连接三项异步电机。一定不要忘记把电机外壳连接地线,对于第二个接触器,它的上端按照同样的向序连接三项电源可以并连在第一个接触器的主触点端子, 两个接触器的下端可以简单记为最近端相连接,最远端相连接,这样主电路就完成了。然后我们再来接控制回路,从主电路并线到熔断器,然后熔断器再出现接热继电器长臂触点九五九十六接停止按钮的长臂触点, 停止按钮的长臂触点再分别连接到两个启动按钮的长开触点,然后把正转按钮 s b 一 长开触点的下方经过接触器 k m 二的长闭触点之后连接 k m 一 的线圈 a 二端。同理,把反转按钮 s b 二长开触点的下方 串连接触器 k m 一 的长闭触点,之后连接接触器 k m 二线圈 a 二端。再把两个接触器 a e 端短接,之后连接熔断器下方的避向电源,此时电机只能点动操作。 想要电机连续运转,必须要把接触器 km 一 与按钮 s b 一 的常开触点进行并连,然后把接触器 km 二与按钮 s b 二的常开触点进行并连,这样接线完成。我们送电看一下效果。按下 s b 一, 电机正转, 需要电机反转,必须先按下停止按钮,然后再按反转启动按钮。这就是三项异步电机正反转运行的接线过程,你学会了吗?关注我,了解更多电工知识!

这个电路还不会接的,看过来邪修办法让你二十秒绝对学会。在这里面先找到两个启动按钮和自锁触头,向接向下接下完成,并连这边也再来一个。最难的你已经会了。接下来就是从向向下连线, 在这需要注意一下,从 s b 三下段再引出一根线到 s b r 上端开始新的一条之路,从向下下继续连接,最后在熔断器这里交汇到一起。点个赞看两遍,明天你就是最靓的仔。

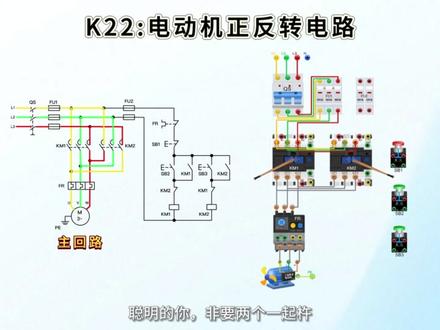

如何照图接线?我们以考试电路 k 二二正反转电路为例,我们会用到两个接触器,它们都有一组用来自锁的常开辅助触点和一组用来互锁的长臂辅助触点。 其中一个控制正转,另外一个控制反转。上面和下面的 a 二都是连通的,我们先看主回路,三向电源接入空开,再接到熔断器,两台接触器上端并接三向电源,下端互换两箱,再接热继电器,最后再接电机,注意电机要接地线。 主回路接线完成,打开空开,用绝缘棒一杆子杵到 km 二电机反转, 聪明的你非要两个一起处,这是很危险的,轻则短路,重则起火。好了,我们来看一下控制回路熔断器 fu 二接入电源出线端,接入两个接触器的线圈触点,另一个连接热继电器墙壁 热继长臂连接 s b 一 长臂, s b 一 连接两个接触器的长开,同时并连连接到 s b 二 s b 三的长开, s b 二长开,再连接到 k m 一 长开和 k m 二的长臂。 k m 二长臂连接 k m 一 线圈按钮。 s b 三连接 k m 二长开和 k m 一 的长臂 同样长臂,另一端连接 k m 二线圈,控制回路连接完成。打开空开,点击 s b 二按钮,点击自锁正转, 点击 s b 三按钮,没反应,这就是互锁。点击停止按钮,再点击 s b 三按钮,点击反转,同样点击 s b 二,点击还是反转,你学会了吗?


接线接线啊,这个接线盘也是考试的接线盘, k 二二。

本期班马上就要结业了,今天讲低压电工考试重点, k 二二接线核心重点,记牢安全强制点,电机外壳必须接地,停电、验电、挂牌、接线、自检送电接线不露铜小于等于一毫米 不松动,走线整齐,高频易错点,互锁接反或漏接,直接挂 k m 一 串 k m 一, k m 二串 k m 二或不串。长臂电源短路跳闸,主回路向续错, k m 二未换两项反转不转或同转向自锁并错,按钮未并自身常开,不能连续运行。 漏 f 二,墙壁电机过载不保护、不启动。安全步骤,缺项不验电、不挂牌、不接地。安全分全扣、限号、混乱路,铜过长松动,工艺分扣光。以下重点牢记,注意,考试不要紧张,慢慢来!
