奔驰r350转向角传感器修复教程

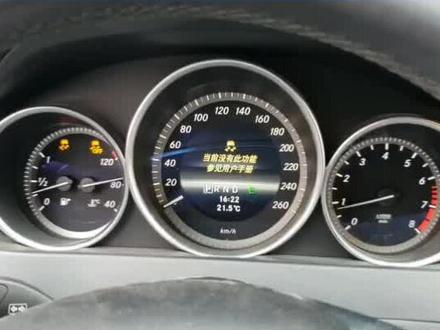

维修奔驰二三五零驱动防滑，停止运作。转动方向盘，转向脚，传感器数据没有变化。别慌，很简单，继续看。松开安全气囊固定螺丝， 拔下安全气囊插头，松开并取下方向盘固定螺丝， 取下方向盘， 松开多功能开关总成，固定螺丝，取下多功能开关总成，取下开关护照固定螺丝，取下护照，取下气囊油丝。就可以看到转向巧传感器了。 注意这两个箭头的位置。将传感器从开关底座上取下，取下传感器中心定位，还取下传感器上不盖板。取出光感信号盘， 清洗光感信号盘。 信号盘清理完成，光亮如新。下面清洗光源发射器及扫光板， 清洗完成。光源发射 led 清洗可见清洗传感器上部盖板油渍。安装传感器圈束，倒光螺杆，安装光感线 号盘，注意卡槽与螺杆位置 安装传感器，上不盖板， 安装传感器中心定位环。将传感器安装到开关底座， 将信号盘向一侧转到底，然后再回两圈，就是中心位置。 安装气囊油丝，紧固气囊油丝，固定螺丝， 安装开关总成护照紧固开关总成护照固定螺丝，清理气囊油丝外部灰尘。 安装转向柱开关总成紧固转向柱，开关总成固定螺丝，安装方向盘紧固方向盘固定螺丝，安装安全气囊插头 紧固安全气囊固定螺丝。安装完成。试车启动发动机驱动防滑故障灯熄灭，转动方向盘转向巧传感器数据恢复正常。车修好了，感觉自己太帅了！

所有奔驰都会出现的故障故障码转向角传感器内部故障。今天把转向角传感器维修的完整方法及注意事项分享给大家。 按视频方法拆掉主气囊，拆下方向盘，固定螺丝，控制按键插头，拆下方向盘，拿掉防尘罩，用小一字螺丝刀向外挑红色卡扣，拔下组合开关，断开连接插头，拆掉组合开关。护罩内三颗螺丝，拆掉护罩，拆掉固定气囊线圈的四颗螺丝。 切记气囊线圈不要转动。然后拆掉导光原件，用一字螺丝刀挑开三个卡扣，拆下遮光盘，用湿巾擦拭遮光盘，擦拭导光原件以及发光点。之后按原位置装回。 切记小轮正式点对镊子所指位置遮光板正式点对导关软件第一个卡槽。维修完成。装车测试一切 ok！ 每天更新汽车电子维修技术，喜欢的关注我吧！

一张湿纸巾为客户省六千米，这款 w 二零四的奔驰 c 客户反映啊，防侧滑灯点亮，咱们拿专检啊，读一下故障码显示，怎样找传感器内部故障啊，针对这个问题啊，咱们只需要一张湿纸巾就能为客户省六千米，接下来咱们就演示一下具体怎么操作， 这个呢就是奔驰的转向柱开关中心，奔驰的转向角传感器啊，就集成在这个转向柱开关中心里面，大概费用是六千六百米 啊，大家看见了吗？这个呢就是这个转向角传感器的一个信号盘，他其实损坏的原因呢，就是因为这个信号盘啊，咱们可以拉近看一下信号盘上面特别的脏，导致信号失真，从而出现的故障啊，咱们现在要做的呢是用这个食指 纸巾把这个信号盘啊擦一下，然后再装回去就可以了，然后呢咱们把这个导光片呢用湿纸巾也进行擦拭一下。好，咱们现在呢说一下这个信号盘的安装证实来拉近往这看 啊，首先呢咱们看见这个白色齿轮上这个孔了吗？咱们先记住这个孔啊啊，这个证实呢其实非常的简单，就是刚才咱们看这个齿轮上这个呃圆点呢，对住这个信号盘这个齿的这个边缘位置，然后信号信号盘上这个这个圆点呢对住这两个导光板的中间位置， 这个证实咱们就对好了，直接装车测试一下。好，现在咱们装车测试啊，仪表故障已经完全消除了，奔驰修的多呀，技术没的说。

碰到这一个故障，你是维修还是更换原厂配件？四千多奔驰车上面在 abs 系统里面爆了很多有关于转向角数据不可信的故障码， 其实这个都知道是奔驰的一个通病，但是很少能能够维修，我今天就把整套维修流程分享给大家。这个方向盘螺丝是 h 十的，我们把这个螺丝拆掉，拿掉这个防尘盖，然后这个枕头就可以把它拔出来，没有螺丝的可以把插头拔掉，使用 t 幺零的工具拆掉这后盖三个螺丝，先扣掉这个上盖 他是有四个卡位的，拿掉，然后把这个，然后拆掉这四个螺丝， 然后拿掉这个上盖，小心点，这里面就是遮光盘以及导光零件，我们需要把这个遮光盘拆下来清洗，拆卸这个小东西的时候一定要注意不要把它掰坏了，用这个小的焊针就很好磕了。这边 我们使用这个百分之七十五的医用酒精对他进行一个擦拭， 装好过后我们可以来对一下记号，将齿轮的小圆点垂直于这个信号盘的缺体边缘，然后将这个信号盘的小圆点对准我们的导光原件的 a 点。现在我们清除全车的故障码，现在仪表的防侧滑灯已经熄灭了。再来看这个倒车轨迹，我们打方向， 他是能够随着我们打方向而变化的。故障已经搞定了，车现在还没有走啊，这个报多少价钱合适？大家赶紧回复我一下。

奔驰车要没有这个毛病啊，我这第二天都干不下去了，又一个奔驰中招了，现在仪表上防侧滑的故障灯亮，我刚才呀拿电脑检测，报一个转向角度传感器出现内部故障，又是我最愿意干的活啊，猜对了，这玩意才好修呢，还好要价，擦一下就好开修， 东西已经拆回来了，就这个活啊，今天我用两分钟给他搞定这个呀，就是这个奔驰的转角传感器，故障率是非常非常的高，奔驰全系装的都是这款转角传感器，十个里边得有十五个，都有这个毛病，为啥这么说，有的一个车也都修两三遍呢。先把这里边这几个螺丝给他拆掉 啊。好，这边还有四个螺丝 好，拆下来了撬一下。 好，这个拿下来了，这个呢就是这里边的转向角传感器，那么正常如果出现这种故障啊，只能换这个，整个换挡杆，这个模组的总成，换一个烦恼，也不贵，四五千块钱，但是家不老换呢， 咱们单独给这个拿下来可以修啊，我们看一下这款奔驰的转角传感器啊，他出现故障损坏的原因呢，就是因为上面呢有一个这个黄色的这个导光盘脏了，咱们给擦一下，就可以解决这个问题。 咱们把上面这个导光盘呢给他整体拿下来，咱们给他擦一下。其实有很多人呢，也都知道里边这个导光盘脏了，但是擦上之后不好，里边有个注意事项，一会看一下， 先把上面这个透明这个小座呢给他拿下来，这把后面这块有个坎给他掰一下。好，我们看一下。这个导航盘呢已经拆下来了，咱们看一下啊，损坏的原因呢，就是因为上面呢 表面呢有一层灰尘，咱们给他擦一下就行啊，看一下行了，这个就可以了，咱们擦一下就行，我们在装的时候啊，一定要看一下有一个位置非常关键，就是说这个导航盘装完之后啊，他有个正式点 白色齿轮，上面呢有个小圆点，我们正好呢需要把这个白色齿轮的小圆点放到这个位置，如果不对好的话装上还会包裹账码。 好，这回找着对位置 看一下，是这个位置啊，上面这个齿轮上面这个点正好放到这，这个是最正确的位置。好，可以咱们再把上面透明这个座呢再给他按回去。好 好，可以了，这个就修好了，螺丝给他装上 好，里边还有三颗螺丝，好了咱们给他通电试一下吧，插上插头通电测试一下， 看下不转码 好了没有？刚才这个内部故障的故障码了，这个转向角传感器呢，现在就已经修好了，前前后后啊修这个转向角传感器啊，三分钟都没用上， 现在我修一个转向角传感器的价格呢在八百块钱，老铁们就这个活在你们当地，你们要是修能要多少钱，打在评论区告诉我。

奔驰新款的转向角度传感器，准确来说应该叫转向柱模块，上面集成了这个转向角度传感器，因为在车上的话，他有一个故障码，是转向角度传感器内部故障导致那个驱动防滑，包括 esp 这些。在警告从车上面拆下来以后， 我们打掉这一圈十颗螺丝，你拿掉这个气囊的这个螺旋电缆，那相当于现在方向盘是居中的。这个时候呢，我们就可以看到他有一个初始的位置啊， 可以看到这里一个圆点哈，跟这个导光的这边对齐，这里有一个圆点刚好跟这个末端对齐，这个就是他的初始位置。 当然通常来说呢，报转向角度传奇内部故障，我们是需要对这个逻辑编码器，这个所谓的导光盘这些做清洁，包括这些光学器件。当然当你修的比较多以后，那可 可能还会遇到有其他问题，包括这个菲斯卡尔芯片，那个 cpu 的重新刷写数据啦，包括这个英菲林电源芯片出问题了等等的都有可能。然后的话这里可以看到他有一个供膜电杆，这个就是用于刊总线，滤除供膜干扰。同时呢这个电源芯片他也充当了一个通讯芯片 啊，因为这个他现在是没有单独的通讯芯片啊，供电杆这边呢，他会直接到我们这边电源芯片啊，然后这两个端子呢，就是开线的端子，也就说你其实可以通过测量来找出他的地线啊，包括这个是地线，因为他到这个电解电容的负极， 同时他的这个初始的这个位置啊，出这个位置你当你顺时针或者逆时针要旋转六圈才会回到这个原来的位置，所以说这个是需要注意的，也就是说在 我们方向盘居中的时候，包括你这个气囊的那个螺旋电缆也是左两圈右两圈，居中的情况下要跟这两个点，但是要对齐才可以。如果今后有奔驰车遇到有转向角度传递相关故障的，欢迎随时私信我。

大家好，今天咱们修复一个奔驰的转向角故障码是包转向角传感器故障，还有转向角传感器移出， 然后咱们把气囊先给它拆下来，咱们拆下气囊以后把方向盘也一样给它拆下来，然后我们把转向角拆开，拆开 转向角以后我们会发现这个里边这个小塑料已经弯掉了，都能看到变形了，然后我们需要给他用凤枪折过来啊，咱们看一下已经变形了，咱们修复完 以后堵下故障，没有故障，然后打方向盘也一切正常维修搞定。喜欢的加个关注。

完美解决。

仪表提示侧滑灯点亮以及碰撞预防辅助系统停止工作，读取故障码为转向轴传感器存在内部故障，然后我们读取转向角的数据流，可以看见转角的信号已经失效，然后左右转动方向盘， 转向角的碎轴依然没有显示，以此判断是转角传奇内部损坏。我们首先拆掉主气囊，完了气囊插头，这个气囊的一个卡啊，然后松开翻盘螺母拆卸的时候最好做个记号啊， 拔掉插头，拆一些上盖，拆一些固定螺丝，拔掉之后就可以看到导光盘了。首先我们拆一下导光片 擦拭啊，把上面的灰尘擦掉，再擦拭这个导光盘的时候一定要轻一点压啊，弄好之后对上这个位置装车去测试看行不行。清理导光布件后故障依旧，这时需要对 cpu 数据进行处理， 连接变声器读取数据，读取原车数据并备份，然后写入全新数据，装车匹配搞定。

我听说插边是流量的密码，那么插奔驰的导光盘就是捡钱的密码。这是一台老款的奔驰，现在这个车的故障现象啊，仪表上亮一个防侧滑的故障灯。我刚才呀拿这个电脑检测检测的故障码呢，报一个转向角传感器，出现内部故障， 转向角传感器坏了，换一个转向角传感器也挺贵。其实里边的毛病不大，我今天呢就用祖传的手法呢给他修好好了东西拆了走。车主刚才跟我说呀，他这个车子赔钱，想换的话还买不着，说这个车呢是 mg 的，我也不知道到底啥叫 amg。 那我这回修好的话，我得管他多要点啊。开修 拆这个转向角传感器啊，这块有两个螺丝，给他拆掉好了，上面这个电脑就是这个车的转向角度传感器就是这个， 把上面这个油丝给拆掉， 拆了上面有两个卡扣，给他拆掉好，左下角传感器已经拿下来了。 好了，现在有很多车转向角传感器故障率非常的高，损坏的原因呢就是因为这个导光盆脏了，咱们给他擦一下解决问题。但是这个车呀，刚才我又发现了一个别的问题， 这上面呢有一个识别位置的，这个勾上面应该有个勾，这个勾折了这个勾啊，咱也给他换了，要不呢？好不了，我们对比一下，正常这个针上面应该有一个这个勾，这个旧的上面没有了，咱们把新的呢给他安上 好了，把插好这个导光盘呢，再给他装回去，装的时候我们看一下，这里边呢是有位置的，我们需要把这个勾呢给他留到中间的位置。 行好， 我们平时正常修一个这个转向手传感器收八百块钱。刚才车主特意给我强调一下，他这个呢叫 amg， 而且呢我还给他换了一个勾，一会我要他一千八得了。好了，修好了，咱们装车去试一下。走，装好了咱们试一下啊。打车 好了，故障灯全灭，一切正常。咱们读下故障码。我们现在读故障码呢，没有故障，一切正常。这个呢就修好了。老铁们，你们说是他们擦边赚钱容易，还是我修车擦这些转向角传感器赚钱容易？打在评论区告诉我。

能整随时来我这取啊，取好直接给你，修不好就当练手了。今天这一个奔驰的通病，想想咱们曾经让专修电子的坑了多少，看一眼来，什么问题，什么故事现象，来看一下，来近近点来， 仪表各种防侧滑灯亮啊，专修奔驰，一看一打眼都知道咋回事啊？转向角传感器内部故障，清理完的效果，看见没？老埋汰了，这就是说白了，长时间的埋汰，灰尘挡住了光光环啊，这清理完百分之九十九就能解决这个问题。 清洗完成后，咱们准备安装。说一下这个信号盘有证实点啊，首先这个点对准最边上这个点啊，他对上，然后这个证实这个齿轮，这有个豁的点，对，中间这个黑牙啊，对上他， ok 了。视频最后呢，处理方法，更换了一个全新的转角传感器，你说这玩意数据也写了，也擦干净的，就是报里边转角内部故障，哈哈，也请教了很多高人啊，都没白聊，我不知道你们能不能整。

那防止滑灯点亮，故障版转换注，模块转换角传感器损坏，这个呢是一个奔驰二幺的 s 的，这个车型呢比较老，转换角传感器啊，维修起来跟其他的还是不一样，咱们今天看一下这个车的转换角传感器怎么维修 好，就是这个东西坏了，咱们下一步就安排怎么维修的，咱们先把这个固定螺丝松开就能拿出来， 下一步呢就是把这个油丝给拿下来，这个油丝的位置啊，千万不要乱动，这个就是咱们的核心，待会把这个盖子拆开，就是转向角传感器啊，看见这个白色箭头了吗？然后这个上面也有个箭， 这两个箭头啊，在拆的时候一定要对齐，这个呢就是一个导光盘，其实呢就是他脏了，来试试键擦一擦，然后再把这个导光元件再拆一擦， 按正时装回去，这个问题就能搞定。我手上这个信号牌啊，在安装的时候是有正时的，现在啊将方法分享给大家，那随便一个位置咱们先装上，装上以后呢，以这个点为原点，咱们转，把它转到中间位置就可以了 啊，好，现在转不动了，转不动了以后回两圈，一圈两圈，回到正中间位置。好，现在就是正中间位置，这样再装起来就没有任何问题了。安装盖 啊，这个卡下就有一个位置，看见这个定位槽了吗？ ok， 看装上去正好箭头对尖，箭头特别标准。现在啊咱们进行装车测试一下啊， 哎 啊，没有故障吧，这个问题我还没搞定，想解决这个问题啊，我收客户六百米，如果是客户啊，千万不要自己操作，因为啊，这个一不小心就有可能赔好几千。

新款奔驰转向脚传感器内部故障维修方法到事儿子维修要六千块，自己修一下十来块。故障就是内部感光传感器有灰尘，电源 ic 驱动损坏，擦干净灰尘，更换电源驱动 ic 故障解决。

奔驰转向角度传感器损坏，转向角度一出，维修转向角模块。

现在报这个转向角传感器存在内部故障。 n 四九他一报这个故障码，防侧滑故障灯亮了，就说明这个转向角传感器有问题。 哪个是转眼角传感器啊。就是方向盘后面这个。呃，就是转眼角传感器。能修也能换。正常。是换还是修正常。你要是你正常不差钱，你就是换呗。你那换一个呗。 坏。我没有啊，你只会修呗。对，我就是修那修。能用得住吗？一样我也能，一样能用住。你要修我就给你拆。修那修那修吧那修吧。 这个就是 看下这啊， 只要是防侧滑灯亮，全是这个刀光盘上面脏了，我们就拿一个湿巾给这个刀光盘上面这个脏的给他擦一下啊，就可以解决这个问题。正好拆下来了，擦干净 进系统了，你看没有。没有故障码。 现在灯没灭，因为现在在进系统，等一会退出来就灭了就好了。都是一切正常。

奔驰 gla 转向点传感器故障正在维修处理。这是一个幺五六车型的转向路开关中心，由于他的转角传感器损坏导致的一系列故障。今天我们就来处理这个故障。先说一下转向点传感器为什么这么容易损坏，其实就是这个导光原件，他是一个亚克力材质的， 时间久了之后啊，因为他老化，他的通光性没有那么强。然后这个光线在穿过遮光原件的时候到达光敏原件，光线有点衰减。 当我们这个遮光盘在转动的时候，到达某一个角角度的时候，他可能收不到那个来自于遮光原件上面这个十二个孔透过去的光线，所以导致这个转角开暖气发生了一个故障。我们现在把这个遮光原件这孔给扩大了十二个孔，看得出来明显比以前要大一些啊。就是用这个端子推人器，推人器对一根针， 然后垂直的这样插，把这个孔扩大一倍，增加他的通光量。好，现在这个转角插线线已经修好了，没有故障，我们走下车，好转一下方向都没有问题。倒车。

奔驰 e 二六零行驶中，侧滑灯点亮，读故障码显示转向角传感器内部故障，直接拆转向角维修就行。 首先要把主气囊拆下来，主气囊拆装的时候这里有个眼，直接捅一下气囊就下来了，这个就是他的内部原理。拆下主气囊之后开始拆转向角，把这个红色按钮往上抬，转向角就可以直接拉出来， 然后把这个户口拆了三个螺丝，然后优势线圈拆下来， 拆下之后放好，千万不要转动。最后把这个遮光板拆下来，用湿巾擦拭一下就可以了，就是这个遮光板脏了，然后造成了爆故障码， 这个遮光板装的时候一定要对好位置，他是有正式点的，怎么拆的就怎么装，可以自己做记号。修好之后先装在车上试一下， 把方向盘打到左边打死，然后再打到右边打死，车完都没有亮。 然后读一下故障码，之前报的所有关于转向角的故障都变成了乙醇储，当前的全部变成了乙存储，故障完美解决，可以装好试车去了。
