220v继电器的接线方法

来做了一个二百二的中间接线器自锁，电路启动停止。我们来看下它的接线哈。首先幺三幺四是它的线圈交流的，不分正负，如果是直流的，是十四正，幺三负。 然后在这里的话，有四组开关出点，我们现在用到常开点，五和九，六和十，七和十一，八和十二，总共这是十四角的中间间隙，有四组常开点，你任选一组做自锁都可以。 可以看到他的一个原理图，通过按下按钮，线圈有电产生电池吸力， 辅助常开闭合。等于说是点动到线圈，自锁也到线圈松开点动，还能通过自锁保持持续的练，这叫中间进气的自锁。我现在是选择九和五，如果说你反过来先接五或接九也可以啊。其实也可以。 或者是选择十和六，十一和七，十二和八。再来一遍启动停止。

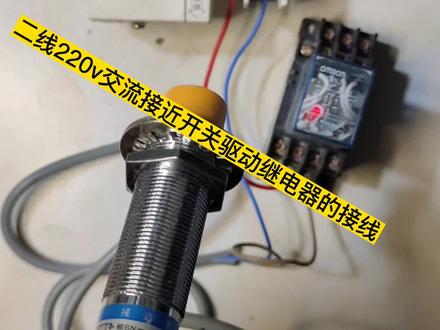

这是一个两线时代长臂的机械开关，他使用的是交流电源，二百二十伏的如何驱动二百二十伏的中间继电器？ 这是他的一个接线，交流电源的后线直接接到线圈的一端，在这里接的是十四角接近开关的真色的这条线，那么是接到继电器的线圈的另外的一端，十三角，那么蓝色的这条线接到交流电源的零线。 当初始状态接近开关动作啊，机顶器闭合，当接触到底接近与接近开关一点距离的时候，啊，机顶器断开，离开之后吸合好。关注我，每天分享更多定格知识。

中间继电器如何接线？使用中间继电器前，要知道它的结构。第一部分是它的线圈，第二部分是它的触电。中间继电器就是利用它的线圈得电，触电发生变化， 利用触点动作去控制外部设备。我手里的这个中间继电器，下方的两个端子为他的线圈，这两个端子为他的公共端。公共端于这一排为长开触点，于上面这一排为长臂触点。 给大家举个例子，用按钮控制这个指示灯，中间用继电器做过度。按钮是一开一闭的，继电器的线圈是两百二十伏的，指示灯是两百二十的。这是草图。当按钮按下去后， 让继电器线圈吸合，线圈吸合后，继电器的常开触点就会闭合，指示灯得到电源就会亮。松开按钮后，继电器线圈失电，他的常开触点复位，指示灯熄灭。给大家捋 一下按钮，控制继电器的线。火线进到按钮常开触点的一端，常开触点另一端出来到继电器的线圈，继电器线圈另一端接到零线送电。给大家演示一下。按一下按钮，继电器吸合。我们现在可以利用继电器线圈的电触电发生变化来控制外部的其他设备。 取一根火线接到继电器常开出点的一端，常开出点的另一端接到指示灯，指示灯的另一端接到零线送上电。按下按钮，开关，指示灯亮，松开指示灯灭。这就是中间继电器的原理和接线。喜欢的点赞收藏。

老妹啊，你等。

大家好，我是小王，今天这期视频给大家讲一下二十四伏的直流继电器和二百二十伏的交流继电器他们的一个原理和接线。 我们这个绿灯的是二十四伏的直流继电器，那么这个红灯的是二百二十伏的交流继电器，那么这个电压他指的意思是我们启动这个继电器所给他接通的一个 电源，也就是说这个二十四伏的直流继电器，它里面的电磁线圈是一个二十四伏直流的线圈，我们给这个电磁线圈接通一个二十四伏的直流电源，就可以启动这个继电器。 那么二百二十伏的交流继电器，那么我们给这个继电器电磁线圈，十三号、十四号两个端子给他接通一个二百二十伏的交流电源，那么继电器就可以启动。那么二十四 四伏的直流继电器和二百二十伏的交流继电器，除了他们的启动继电器的电源不同，其他功能作用啊，控制原理都是一模一样的，那么这个就是继电器内部的一个结构形状，大家可以看一下 这个端子和这个端子啊，就是一号和四号，这两个端子是长臂。这两个端子啊，就是五号和八号，这两个端子是常开， 这个端子和这个端子这两个就是九号和十二号，这两个端子是公共。也就是说啊，我们一号、四号是常闭，五号八号是常开，九号十二号是 公共。那么下面这两个端子啊，就是十三号和十四号启动继电器的线圈端子，那么现在这个状态就是继电器 他没有启动的一个工作状态，也就是说我们呃继电器的十三号、十四号启动电磁线圈的端子没有给他接通一个启动的电源，继电器就是这么一个状态。那么我们看一下，一号端子长臂和九号端子公共，他是闭合相通的，是一组长臂端子， 四号端子长臂和十二号端子公共，他是第二组啊，长臂是倒通的，那么五号常开和九号公共是断开不相通的。 八号常开和十二号公共啊，这一组端子也是啊，不相通的，两组常闭，两组常开。那么我们一旦给继电器十三号、十四号端子给他接通一个启动电源，那么继电器他就会启动动作，继电器动作就会变成这个样子， 两组长臂端子变成断开，两组常开端子变成闭合，两组相互转换的通断开关。继电器启动，一号端子和九号端子啊变成断开，四号长臂和十二号公共也变成断开，五号常开和九号公共变成 闭合相通，八号常开和十二号公公也变成闭合相通，就是两组相互转换的通断开关 啊，两组常闭，两组常开，那么我们这个常开常闭啊通断开关，他可以控制火线、零线四十八伏的电源，三十六伏的电源，一个导通和断开，但是他所能承受的一个电流 啊，在武安啊，最大电流是武安，一般都是武安。那么我们把十三号、十四号啊电磁线圈的 启动电压给他停止，那么继电器他自动复位，自动又恢复到原来的一个状态啊。今天这期视频就给大家讲到这里，谢谢大家的观看，再见！

这是两个中间继电器磁力线圈二百二十伏，交流接触器磁力线圈也是二百二十伏。 我的总开关是三匹的零线，没有通过总开关直接接到接触器磁力线圈 ae 端，还要从 ae 引出一根线，分别接到两个中间继电器的磁力线圈，接线柱十四。 从总开关 a 相接出来一根线连接到第一个中间继电器磁力线圈，接线柱十三。 从总开关 b 像接出来一根线，连接到第二个中间继电器磁力线圈，接线柱十三。从总开关 c 像接出来一根线，连接 接到第一个中间继电器触点公共端十二。再把两个中间继电器的常开触点八相连，然后从第二个中间继电器触点公共端十二接出来一根线作为控制线路的电源， 把这根电源线接到红色按钮长臂端十一，然后从十二输出两根线，一根连接到接触器辅助触点常开端十三，作为接触器自锁的电源，另一根连接到绿色按钮常开端二十三， 然后从二十四输出一根线，连接到接触器磁力线圈 a 二端和辅助触点十四。至此，一个简单的去 向保护线路接线完成，电源的 a 向和 b 向直接控制两个中间继电器，两个中间继电器十二和八长开触点组控制着 c 向的电源线路，只要有一向断电 交流接触器的控制，电源就会断开且无法控制，从而起到缺项保护的功能。

大家好，今天给大家带来一个好东西啊，大家看一下，这个就是 led 灯断电微亮保护神器，当咱家里边这种 led 灯啊，呃，尤其是晚上，也就是这种 led 灯，晚上我们给他 关了之后，这个灯珠还是忽闪忽闪的，我们又俗称为鬼火，你像这种情况啊，我们即使这个开关断的是火线，他又这种现象，那怎么办呢？这时候我们就可以把这个 led 灯断电保护神器给他装上，就可能解决这个问题了，给大家演示一下他的使用方法，非常的简单。首先我们把这个呃断电保护神器啊，我们给他固定在这个灯具的内部，这里有两个强磁，一般这是一个套装，还有两个 这种接线卡子，我们给他固定在这个灯的内部，比如啊，我们给他固定在这个地方好，固定好了之后，我们把这个线给他接上， 这个接也非常简单啊，我们把这个线一卡就行，非常的简单，看到没有，这样就给他卡好了，我们把这根白线呢，用这个卡子接上这个黑线就行了，给大家试一下，我们插上这个电源，看到没有，这灯就亮了， 即使我们关掉这个电源，这个灯光也就没有这种啊微亮的迹象，所以说呀，当咱们家里边这个灯出现这种 啊微亮的情况下，即使关掉电源也是微亮的情况下，这时候我们就可以把这个断电啊微亮保护神器给它装上就可以了，非常的简单，有需要的朋友请点击左下角的小黄车。

灯关了还微微发亮，掉发零火线加地线还是不行。用一个二百二十伏继电器线圈的两个端和公共端并连，并接入零线和控制线两个常开点接灯。这种方法是利用继电器的吸合控制点亮关掉开关后，同时断开零线和火线，这样就不会有微弱亮光了。

大家好，我是小王，今天这期视频给大家讲一下继电器他的一个接线的方法。呃和他的功能，这两个一个是二百二十伏交流的继电器，一个是二十四伏直流的继电器，前面二百二十伏的，他写一个二百二十伏 ac 就是交流 这个二十四伏 dc， 他是直流，他的电压不一样，不是他的两个的功能不一样，他两个的功能是一样的，就是他启动这个继电器的线圈的电压不一样，这个二百二十伏 ac 的，他需要 用二百二十伏 ac 的电压才能启动这个继电器，就是让这个继电器动作，这里面这个线圈他需要二百二十伏的电压才能让这个继电器去供去动作。而这个二十四伏 dc 的继电器，他这里面的线圈是二十四伏直流的一个电压线圈，就是你给他个二十四伏直流个电， 他这个线圈才动作，这个继电器才动作，就是这个意思，除了这个之外，其他的所有的功能都是一模一样，也就是他的启动这个继电器线圈的电压不一样，是二百二十伏 交流和二十四伏直流，这两个继电器他有四组常开点，四组常闭点，也就是说在这个继电器线圈没有得到电压的时候，就是在这个继电器没有动作的时候，那么他有四组是常开点， 四组常闭点就是常开点，就是四组，他不通常闭点就是四组，他是通的，那这个继电器就是他他的四组常闭点，就是 这一个和这个啊，他是通的，有四组， 第二组、第三组，然后第四组在这里啊，他是四组通的，这四组是不通的，这个和这个啊 他是不同的，那么当继电器给这个线圈一个二百二十伏交流的电压，那么这个继电器就会动作，动作之后，那么原来的四组常开的端子， 哎，他就变成长臂了，他他们之间就通了，那么原来四组长臂的端子，那么他就他就不通了，他就成为分开了，就这个意思，就是一个开合这个关系，就这个形式，十三、十四就是这两个端子， 这两个端子分别在这个边上，他写的有有编号。十三、十四就是控制这个继电器呃，启动的，呃，一个线圈引出来的一个端子，他是控制这个继电器启停的一个端子，这两个端子与上面的开合端子 是没有任何关系的，就是这两个启动继电器的端子与其他的所有端子没有任何关系，包括这个二十四伏的也是一样，继电器在线圈没有动作的情况下， 他的上面这个一和九是通的，哎他长臂，然后二和十二和十是通的，三和十一是通的，四和十二是通的，那么长开就是五和九是常开，六十是常开，七十一是常开，八十二是常开，这是在继电器没有得到电压的 情况下，那么给十三号段子，十四号段子给他一个电压，那么这个时候一和九就不通了，二和十也不通了，三和十一、四和十二都不通了，那么就是说五和九变成通了，他这个咔嚓下来，这个会下来， 这个会下来，这个会下来，这个也会下来，就是五和九通六和十通七和十一通八和十二通，这个继电器动作线圈得到电压的时候，他就会 原来的长开点，就变成长臂了，他就通了，而原来的长臂他就变成长开了，他就不通了，哎，当这个电压再消失，那么他又恢复到原来就这个一个状态，他是起这个作用，在在这个继电器可以承受到电流的范围内，他可以去开关一些呃交流接触器， 呃一些呃小的灯，这些指示灯可以去控制这些东西。那么今天这期视频就给大家讲到这里，谢谢大家的观看。

看一下这个树壳旁边的这两条线是分离脱壳线，一条零线，零线直接接到零线端，另外一条是电连线，电连线要通过这个中间继电器的常开点接到电连。

弱电控制强电的方法，下面是通过二十四伏继电器控制二百二十伏电源负载通断的方法。首先将继电器五号和九号常开端子分别接入火线和负载的 l 端 后，将负载 n 端接入零线。当二十四伏继电器线圈的电后，五号端子与九号端子接通，二百二十伏线圈接通，控制负载运行，你学会了吗？

中间继电器一看就懂的接线方法，以卡肖像下为基准，左正右负中公共，也就是左边十四角为正极，右边十三角为负极。中间一排为公共端，上开顶臂率直流，也就是上端这一排是常开端，最顶端这排是常弊端。 指示灯绿色的为直流供电，交流中即无即兴，直流中即分正负，意思是交流中间继电器不分零火线，即兴直流的要分正负极，这是它不通电的状态。重点来了，注意看这三个位置，当十三和十四角通过外部信号控制线圈电源的通断时，公共端处点就会被电磁控制动作， 那么此时接在公共端地，电源就可以被控制通断了。中间继电器一般用在弱电控制、强电直流控制交流以及信号扩展的情况下，你学会了吗？

中间继电器接线口诀你知道吗？以这个卡箱为基准，上开下臂中公共，左正右负需分清。也就是说，中间这一排是公共端 接信号的输入，上面这一排为常开点，下面这一排为常闭点接信号的输出。十三十四接线圈需要分清正负，你记住了吗？

今天我们来讲继电器是如何接线的，以正太 jzx 系列继电器为例，拿到一个继电器，首先看下它的线圈，这款继电器是 dc 二十四伏，再看它的外壳正上方，这里印有它的接线图， 四十二是一组长臂触点，八十二是一组常开触点，十三十四接线圈电压。 下面我们看下具体实力。用按钮控制指示灯，继电器做过度 图中红色表示火线，蓝色表示零线。先接入按钮，由按钮控制继电器，再控制 至指示灯旋转按钮，继电器线圈得电触点动作，指示灯亮，复位按钮继电器线圈断电，指示灯灭。 这就是一个简单的接线小案例。以上就是今天的全部内容，喜欢可以收藏关注哟！
