朋友大家好，我是鼎康自动化，那么这节的话我们讲一下这个无人通触摸屏的中英文切换功能啊。 啊，也就是这个所谓的这个啊，这个文字标签那么万能通触摸屏的这个文字切换功能的话，他不是说是 去翻译啊，不是说你将你这个整个所有的屏幕上的这个汉字啊全部更新翻译成 啊，英文或者说其他其他语言啊，他不是翻译老师也是需要你这块的话自己去做的啊，他跟这块的话，嗯 啊怎么说呢？他他这块的话做的就相当于我们提前做好一些什么资料企要或者实践登录啊，到最后即刻我们拿来直接用啊， 是一个意思啊。哦那我怎么去做一下啊？一般情况下这个东西我们用的很少啊，也就说这块中英文切换我们可能在国内这块的话就基本上不用了。这个什么中英文切换啊，除非你的那个设备啊，可能就是卖到国外去了啊，需要这么有可能切磋到这个问题啊。 哦那么我们就顺便提一下他也不是什么重点啊。哦当然了，我懂的英文也不是很多啊，就看我就简单的就做 就三个，三个标签来切换就行啊。啊首先呢这款的话我们在文字标签里面看一下啊。嗯，这边现在是空的，什么都没有。 那我先这一个啊，先这一个的话我们给他取个名字，我们叫七度啊， 那么他的第一个语言啊，这个两个位置啊，第一第一个语言，第一个语言的话我们就让他以中文中文去显示啊，这个案例我们叫他启动啊，那么第二个语言的话，我们就让他去以英文的方式去显示啊，比如说我们叫 是打他还是踢还是打他，那么这是第一个标签啊，我们在做这个标签，我们叫， 嗯，停止啊，停止这个名字随便取啊，就是为了你好找你可以取一个，中文这块的话，你找起来方便一点啊， 那么停止的话，我们这个他这中文的话，我们就是停止啊，那么英文的话就是 散花，嗯，再来一个啊，再来一个的话我们就用心吧，那么中文名字即开的话，就是用一些， 我英文的话，我们就老了啊，就这么几个就行了，多了我也，我这个的话英文也不行啊。嗯， 第三个可以了啊，那么这个怎么去切换？我们不管，先先等一下，我们先去做这个原件啊，比如说我们做一个开关， 那么开关的话，这个我们首先这个开关啊关闭一下，这个就是观点一下这个 lb 零 lv 零的话，这个标签啊，我每次都使用的是这个文字标签啊，这个地方 书啊，那么这回的话我们不使用文字库啊，就是刚才我们已经说了，文字库啊，我们选择文字库以后的话，这个地方可以去选择啊，这个地方的话有一个启动啊， 启动，嗯，选好以后，那么直接就确定就下了，就这个这个稍微把打掉。行，那么我们再做一个停止啊，嗯， ip 一样， 然后呢标签即刻的话，我们还是选择文字库啊，我们选择这个停止啊，然后呢直接放着， 最后呢启动停止就行，那么比如说再做个灯啊，做个灯的话就是 lb 三，那么标签的话也 是一样，我们去选择一下这个文字库啊，这个游戏啊， 看着啊，那么我们正常的话是这个样子啊。嗯，我们怎么去切换它 就怎么切换，近看的话让他变成一个这个就是英文的线上，我们可能我们先理解一下， 离线的话，现在尽快的话他都是中文显示的，这个没有问题啊。啊？怎么点都是中文显示的啊？那么怎么去切换一下？切换的话我们还是要到这个系统接通器里面去啊。呃，去找一下啊，这个地方啊，这已经有了。 嗯，其实这里面系统就是人气，快的话你可以找一下，你看啊，他在这个最下面这个其他功能里面有一个， 嗯，就是 l w 杠九幺三四这块的话，他有一个当前所使用的语言，那么我们就选他就行了啊，那么他怎么来用呢？实际上也比较简单啊。嗯，我们看一下这个文字标签库里面去， 也就说，呃这个啊，嗯， 这个啊，哦， 对应这个，这个是零啊，也就说如果我当前这块的话，那个 呃是零的话啊，就是这个 l w 九二三四里面，如果当前是零的话，他会显示这个中文，如果是一的话他会显示这个第二种语言啊，如果是二的话 会显示第三种语言啊，第四种语言啊，那我们直接尽快的话去通过去啊，修改一下这里面的数据啊， 就可以实现这个这个原切话，那么现在是零啊，现在是汉子，我们给个一啊啊，那么他就直接可以变成一稳了啊，那么这种不方便啊，不方便的话我一般还是用这种。 就是用这个什么呢？下面选单几块啊？也就说我们给他啊两种方式啊。 啊，这个里面的话还是一样啊，我们选择这个系统计算器啊，然后呢去找一下这个 按了 w 九幺三四啊，然后呢确定，呃，状态离开的话，我们也是这个 可以写中文啊。嗯，中文，然后呢这个的话我们就给个英文啊， 一共啊，那么我们就就放这就行了吧。嗯，这个的话我们就直接给他那个啥一下模拟一下， 那么我可以从这地方啊，从这地方的话来切换一下这个中英文的显示功能，我们说这地方的话我选择英文啊，好，那么他显示就是英文了。时间还是改进这个指导啊，这样的话就可以实现一个中英文的一个界面的切换啊。 那好，有关这个文字标签进来的话，我们去找个新地方啊，谢谢大家观看，再见。

哈喽，大家好，今天和大家分享一下如何把未能通触摸屏的英文系统切换成中文，以及如何通过触摸屏的这个网口来下载程序。我们先来看一下系统语言的切换，先按一下向左的箭头 进入系统的默认密码是六个一，点击 ok 键进入，然后一直点下一页，当出现这个语言画面时，我们选择中文简体点， ok 推出，我们再来点一下这个箭头，输入密码六个一， 这时大家可以看到系统里面的语言全部已经为中文显示，我们再来看一下触摸屏网口的下载连接，按一下这个工具图标，右上 就会显示触摸屏的 ip 地址，另外按一下网络图标，也可以显示这个 ip 地址。我们将做好的触摸屏程序，点击一下下载弹出的对话框里面找到当前 pc 的 ip 信息，我们用 ip 二地址幺九二幺六八幺幺来下载程序。 打开触摸屏的网络连接，将零改为一，最后一位为站点，不用修改前三位地址幺九二幺六八幺需调成一致。我们改好 ip 地址之后就可以下载了，现在我点击下载， 现在电脑已经像触摸屏开始下载程序，谢谢大家的观看，关注我分享更多。

啊，我们今天看一下这个微轮通这个触摸屏啊，拿到新屏啊，我们如何使用？我们这个是一个 mt 六零七幺 ip 的啊，一个屏，我们首先得给这个触摸屏啊，把这个电源介上 正负二十四伏啊，然后我们再接上这个数据线啊，我们给这个屏啊通上电啊，我们看一下 啊，现在我们屏幕已经点亮，我们现在就要进入菜单了， 我们进入菜单啊，我们可以看到我们这这是我们的菜单啊， 我们然后要点击设置啊，设置我们这个新屏的密码是六个一 对。英文比较懂的话，我们可以直接用英文界面啊，我们如果 这个英文看不懂的话，我们可以进入其他的改一下啊，我们现在有日语中文简体和中文繁体啊，我们改成中文这个简体啊， 我们改成这个，呃，中文剪体啊， 中文简体我们现在可以看到啊，我们这现在已经是中文设置啊，这是时间啊。呃，我们还在看一下其他的啊， 比如说安全了、历史 hmi 的名称啊， us 啊，其他设置我们都可以看一下啊，这是我们这个亮度调节啊， 这个滚轮我们是可以拨动的啊，嗯，在这里我们就是这个触摸屏的设置部分啊， 然后我们看一下这个程序啊，如何下啊？嗯，完了我们看一下，我们要打开这个软件啊，这个跟这个昆仑通泰的啊是不太一样的，我们用的是未能通的平啊， 这个打开得一段时间，我们看一下 啊，我们现在可以看， 看到这就是我们要下载的程序啊，嗯，我们在上面我们看一下啊，我们这里菜单 工程文件，在这个工程文件里面我们有一个下载，我们直接点击这个下载， 这个我们用的是 usb 啊，我们直接就点这个下载就可以了 啊，这个下载的需要一点时间，我们耐心等待， 现在他是重启这个触摸屏， 我们这个已经下载完成了，我们看一下啊，测试一下啊，这是我们这个菜单啊，参数菜单，这是 l 的检测， 这是实施报警，这是历史报警 啊，我们可以看到这个已经下载成功了啊，我们完了以后把这个装到设备上，我们就可以进行下一步的测试了。啊啊，今天啊就分享到这里。

大家好，我是条码技术圈波哥，今天我为大家分享一个威伦通触摸屏打印中文条码标签，很多客户需要触摸屏去打印一张标签出来，那这里边要包含一些中文，甚至一些条码，一些数字。我们现在打开这个看看， 我们按一下这个打印按钮，他这边会打印出一张标签来，上边是中文打印，也是页笔。波，我们来看一下啊，中文打印也是是我们这边输入的，我们这里内置了一个中文的输入法，我们可以后退，我们把它清掉，我们在 重新输入，比如说是天翼的 e n， 天天翼翼，我们再往后移， 天意未，未来 未来。好，我们这里再按一下这个回车听未来就到里边了。然后我们再输一个，比如叶天翼 这个输入法，输入选择中文，然后我们再打印一下，我看到这已经变成天意未来了，姓名也变成叶天叶，这个条码是根据一些信息自动生成的。好，我们来看一下，我们其实在打印机里边内置了一个条码模板，等待这个触摸屏传送数据给他。 触摸屏呢是根据一个红指令，把一些从 plc 读取上来的数据，或者说我们中触摸屏设定的数据发送给打印机。但是在以往很多人碰到中文打印的时候， 也解决不了这个问题，那我们已经把多种中文的方式都已经解决了，如果你有这方面的这个想了解可以跟我交流。

今天我们来讲一下万能通触摸屏的一个多国语言功能，通常我们的出口 设备到其他国家去，我们要在设备里面设置一些别的国家的语言，比如说英文啊，日语啊，或者其他的，这样也方便别的国家的人可以更方便的 操作应用我们的一个设备。那我们在微信通测评里面如何来侦测这个多国语音的一个功能呢？首先我们在原件这里点击这个多状态 控制原件，这是这个控件呢，主要是设置我们的一个语言切换的功能，在地址这里 我们选择系统计算器， 然后选择这个地址为九幺三四的一个地址， 为了我们更方便的一个查看呢，我们可以使用我们的一个标签， 然后我们再给他设置一个国旗，国旗我们在这里查找，这里搜索旗帜， 然后找到我们的国旗中国，我们选择我们的五星红旗， 然后我们再增加一个日语的地址，还是一样的，但是设置常识这里我们改为一 标签这里我们改成日语 拉图片，我们选择， 然后再新增一个英文的 长数这里我们改成二， what 啊，真的气质，我们要重新去到我们的 flag 里面选择一些， 然后我们要新增一个文字库， 在工程文件这里点击我们的文件标签，新增 you 中文 八， 那我们设置一个文字，在新增文字这里啊，我们要使用文字 酷是不是？ 那我们再设置一个按钮 标签这里我们也是使用文字库，选择我们的一个，打开 觉得小一点可以试试大一点， 设置完成之后呢，我们进行一个仿真验证一下 去练习樱花， 那我们按一下我们的字语， 现在气氛成日文了，那我们再按一下我们的英文，点一下中文，这样我们的一个多国语言的功能就实现。

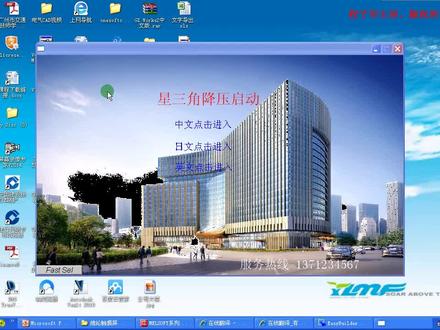

大家好啊，今天讲一下微轮触摸屏的这个中英文切换怎么做啊？那假如说我有一台设备啊，需要多语言切换啊，也可能是两种语言，中中文和英文也可能三三种啊，或者四种 啊，比如说我发到德国去，那可能加个德文，我发到这个，呃法国去加个法文啊，当当然类似啊，或者我发到台湾去，我可能加个繁体， 那中文繁体，因为有的时候简体他并不一定被他们呃接受啊，接受。那这种像中英文切换这种怎么做呢啊？我们新建个工程来看啊，就是我们就以最普常用的的这个触摸屏型号啊， t k 六零 需要 ip 为例啊，因为我们高级点的触摸屏啊，贵一点的触摸屏呢，它的功能相对来说呃强大一点，所以有的时候呢它这个做法不太一样。那么如果说我们最低端的屏可以实现功能了，那我们高端的屏更没问题了。 那我这里呢建立几个按钮啊？建立几个按钮，未状态指示。建立几个按钮，点动的按钮啊？美甲 lc， 我就这样了啊， l 零 l 零 l 一就建三个按钮吧。然后呢再建立两个按钮，一个是这个中英文切换的按钮啊，中英文切换的按钮啊，不是中英文切换呢？首先呢我们要知道是怎么一个切换方式啊？那 切换方式这里啊，他这个有寄存器啊，寄存器我们打开这个呃多状态设置这里呢，我们点开这个这个扩展啊，扩展系统寄存器 勾选上勾选上之六啊，之后啊，我有一个呃九幺三四，好像是九幺三四之前使用的语言。 五幺三四当前所使用的语言啊，当前所使用的语言，那么当我们这个它是零的时候 啊，就是状态一的语言啊，他是一的时候呢，就是状态二的语言啊，状态二的语言，然后呢我们要求是什么呢？写入常数这个，比如说这是状态一的语言，然后再建一个按钮， 状态二的语言，第二个按钮呢，当我们按下的时候呢，写入一个一啊，写入一个一，两种状态，一种是零，一种是一啊，一种是零，一种是一啊，所以这里呢是我们先写个标签，语言一， 这里是元二啊，这里我先不进行切换啊， 原二啊，原一，原二。当我们按下这两个按钮的时候， l w 九幺三四的值呢，就会被复制为零或者为一，然后这三个按钮就分别显示 三种文字，比如说启动、停止、复位，就三个，三个功能啊，那么我们在哪里添加这个注视呢？在文字标签中打开文字标签，新增 三个标签，一、二三啊，三个标签，那这三个标签中呢？我们有啊，这个一个是状态数， 什么意思呢？就是当他有几种状态，这个标签有 on， 状态 off， 状态就是两种，如果说他只有一种状态，就说只显示一种文字 啊，那么他就是一种状态，我希望他啥呢？点开 他平时点显示启动，一旦启动成功了，他显示运行中，那这就是两种状态啊，两种状态，我们要把这个状态数量啊更改为二，然后点击确认啊，两种状态啊，所以呢，在状态一中， 状态一中，我这个是一种，状态二是一种，那么这有语言 language 一， language 二、 language 三啊，这些，比如说状态一，我想是中文啊，中文启动 状态一啊，现在是启动状态二呢，叫 stop 啊， stop 是两种语言了吧？转按钮二呢，是两种啊，停止 stop。 状态三呢？复位， way， reset， reset 啊，改成两种状态啊，我们双击双击进来之后，更改成二，更改成二，确认，更改成二，更改一，点击更改，点击确认啊，然后确定 这是两种状态，那现在呢，是都是状态一的，状态二的呢？我们点击这个一二，这这这不有是零一二吗？零零是一种状态一是一种状态，当一的时候呢，我们选择运行中，运行中 running running， 这个是停止中， 停止动啊，停止动就是 stop， 也是 stop， 然后这是报警复位，跟着报警嘛，报警啊，报警， a l a r m 或者 l l 也行啊，这就两种状态，就做好了。三个标签儿，三个标签儿，我们点 记零一，大家看，这是零和一啊，是两种状态的语言啊，就是他 on off 的语言，而语言这里呢？语言这里呢，是显示多种语言的。这个 不同的文字啊，不同文字确定，确定之后，我们第一个按钮呢，我们在标签这里啊，选择使用文字标签，然后呢选择文字库，选择一啊，一确认，确认文字库 啊，使使用文字库啊，文字库。选择启动啊，启动应用，然后第二个呢，选择标签，使用文字库，选择第二个，停止第三个，我们选择标签使用文字库。复位啊，复位复位，那复位之后我们 们演示一下啊，看一下效果，有没有效果啊，这个就随便做一个文件。 那么当前是语言一，我们语言一啊，点他就是语言一，我们点击语言二，看语言二现在是变成英文的了吧，然后你 按下去之后啊，他就是 on 的状态，软拧啊， star 的软拧，当然我这个因为只是演示啊，演示，所以呢，这里没有呃改变他的颜色呀，或者改变他的这个 呃实际功能啊，因为你需要和 prc 连击才能实现，当我按下 stop 的时候，它是运行按下 stop， stop 按的， 然后这个昂的时候是哎呦啊，报警。语言一，语言在调整，语言一看复位，当他昂的时候是一个语言 off 的时候是一种语言啊，一种语言 就是语言一二这样切换，因为他最多可以集中。语言呢，我们看这个文字标签，他这里呢显示最多八种语言啊，八种语言，但是实际我们不可能用八种语言来切换啊，那么我们可以 设置系统啊，在语言这里啊，语言这里我们选择语言数量是二，就两种啊，就两种，两种语言，然后这样标签这里呢，他就显示两种语言了啊，如果说我们选择多种语言，那么你这个 后面虽然不用啊，但是也没啥用，看起来还乱啊，所以呢，我们就选择两种语言啊，如果当然这两个按钮也可以显示不同的，根据不同的语言进行显示，或者呢直接把这两个按钮呢 图片呢改成国旗，但是这里呢，我只找到了中国国旗啊，没找到这个呃， 英英语国旗啊，所以这里我就没有改啊，大家也可以改成两个国旗，按中国国旗就是中文，按英国国旗就是英文也可以啊，这俩我没有改，大家可以自己去尝试一下。

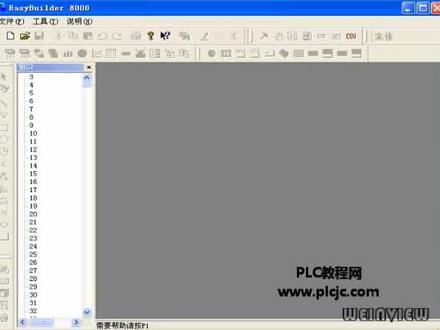

一比八千支持多国语言切换的功能，下面通过一个具体的实力来讲解。打开一比八千软件， 点击图库，下拉菜单，点击文本库， 点击新增按钮，输入标签名，状态数字为一，确定选择编号一，点击设置，在相应的语言框中输入内容， 在字体选项卡中可以设定各语言的相应字体， 点击确定。创建文本原件，勾选 使用文本标签库，选择标签，点击确定 多重复制成八个。 一比八将通过改变系统保留字 lw 九幺三四来切换语言 钻戒多状态，设定原件， 勾选系统保留字， 选择 l w 九幺三四 方式选择写入常数，设置常数为零， 多重复制成八个， 分别设置成常数一、 参数二、 长寿山， 常速四， 长数无， 常速六、 长寿七。 现在模拟一下看看实际的效果。 点击保存，输入文件名，保存编意， 点击开始编语按钮， 编辑成功关闭，点击离线模拟， 分别按下相应语言的按钮， 便可切换到相应的语言显示。 这一讲就到这里。

咱们今天讲一下这个微轮通的触摸屏的编程软件的安装，咱们找到咱们这个安装包的文件，你先解压，解压到当前文件就可以了， 这个文件咱们已经解压出来，点开就是找到这个 eb pro， 咱们点这个塞，他 这个时候提示的你安装的语言，选择中文简体就可以了。点确定这个默认下一步，接受下一步，这个安装路径呢，根据你们的需求，怎么开心怎么来就可以了，点下一步 这些都是默认点击下一步就可以了。点安装 这个安装的过程呢，咱们进行一个视频加速的处理，后期呢，咱们就不在这长时间等待他了，咱们各位安装的时候就可以静静的等着他就可以了，如果有什么提示的话，按照他提示进行操作就可以了， 这个时候他会提示你是否进行安装这个软件的相关的驱动，一定要选择这个始终安装驱动程序文件啊，选择这个 好了，这个时候呢，咱们的这个软件已经安装完成了，点确定就可以了，点完成咱们桌面上会多这个一个卫轮通的一个软件的图标，咱们点开这是一个工具 最香的一个集合啊，咱们点开就可以了，点开之后他会告诉你你挑选的机型啊，设计啊等等这些工具，具体的这些工具回头怎么使用，咱们在以后的课程里边再详细讲解。咱们现在为了方便测试，咱们可以点一下设计， 选择这个一字的 pro 这个软件，你点开 这个就是咱们威伦通的一个触摸屏的编程软件的一个界面，我们可以稍等啊，等他进入这个正式的界面之后， 好，这个时候打开了这个默认的提示界面，咱们可以忽略关掉它，咱们可以点这个文件新建，咱们随便测试一下啊。嗯，因为我 手里现在现有的是 tk 的 tk 系列八零七一 ip， 就是这个七寸带网口的这一款，咱们可以选择这个双击打开 啊，这些咱们都以后的课程里边再详细讲解。咱先关掉，那么你所看到的这个用户界面，这个就是你将来触摸屏显示的界面，这个时候呢咱们的进程就是文件都已经建立好了， 后期怎么使用，具体怎么进行绘制。嗯，包括通讯的连接，咱们在后续的课程里边的详细的讲解。

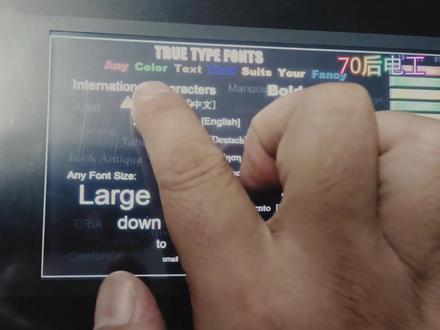

为人通平，怎么接线？怎么设置语言？七零后菜鸟带你一起来了解一下。他的输入电源是 dc 二十四伏，我们用到了一个直流电源，插上电他直接就开机了。 开机界面我们点应用，这是威伦通一款经济型的触摸屏，七寸，它是有一个九针的 s 二三二四八五接口， 一个 usb 接口，画面上显示的全是英文，也看不懂，看不明白，我们下来就来设置一下语言，看到右下角有一个箭头，我们点一下，点齿轮设置键，输入密码六个幺， ok， 点下一步，下 下一步，一直下一步，直到出现中文，这有简体和繁体，我们选择简体 点 ok， 预言就设置完毕，谢谢收看，觉得有帮助就点个赞吧！

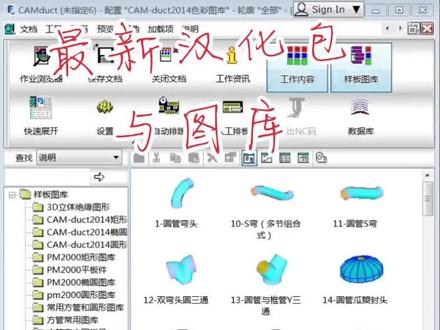

啊，有朋友也安装了这个软件，然后他发现这个怎么是英文的？英文的，那要怎么办？首先就是要把它汉化 好看，我这个都已经汉化了，简体中文汉化工具非常重要，汉化以后如果汉化不好的话，这边是有很多的。这个啊，英文的，我这个汉化非常的完整。然后一个就是需要有一个图库，要简体中文版的图库， 这个图库为什么要需要这个图库呢？你看这个套头什么都设置好了，是吧？ 消音器，这个弯头消音器是吧？然后这个排烟罩我们随便输一个参数是吧？ 刷新一下烟灶，烟灶他的套头非常重要，看一下这个底部加边啊，带油槽给他加上，下面加边。刷新一下啊，展开啊，看一下这个 展开料，展开料啊，使用起来非常的舒服。消音器弯头啊，常用的圆形的、方形的啊，我们看一下这个， 刷新一下，看看这个选项，看，注意看这边的这个是不是完全是简历中文， 有的人的汉化包不行，弄出来以后选项这一边有很多的英文，我们这个最新的这个汉 汉化工具汉化出来是不是省起来非常的舒服？全部是简体中文套头，很详细，有需要可以私聊。

在触录屏里面，通常我们会为了一个公司的宣传和介绍，会插入一些图片和文字，那我们在微轮触录屏里面要如何插入图片呢？ 直接选择我们的原件菜单，这里有一个图片，点开图片对话框之后呢选择图库，然后我们点击新增，选择一个我们要插入的图片， 可以说我们这是一个挤压机的一个剪图，我们选择选择之后确定， 在这里我们选择清晨图片，然后再到我们的一个窗口画面里面进行一个拖放， 这里有四个蓝色的点，它是可以进行对我们的图片进行一个拖放的， 我们可以设置到它到最下一层，然后我们再给它设置一，插入一段文字， 我们点击这个大写的 a 文字这里，然后插入文字， 他插入文字这里我们可以对他的字体尺寸，颜色以及对齐方式， 甚至甚至还可以对他一些效果，比如说闪烁效果，还有一些运行效果啊，比如说从上到下，从左到右这等等进行一个设置，然后去涂 这个位置有点长的话，那可以对它进行一个修改， 口红也很慢， 这样子我们就完成了一个图片和文字的插入，让我们看一下效果 说明窗口，这是我们插入图片和文字之后的一个效果。

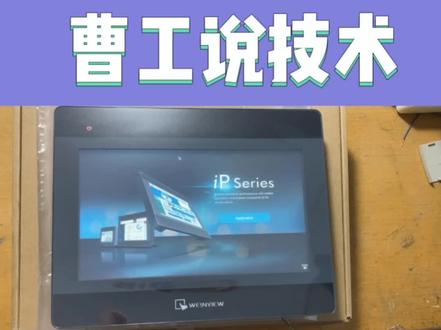

大家好，我是瑞林工程师曹工，今天给大家介绍一款威廉通 mt 八幺零二批如何参数恢复出厂设置， 首先从这个地方输入密码六个，一一二三四， 紧接着我们通过更改上英文转换为中文， 嗯，我们找到这，找到这个，在 触控矫正模式中启用选型初始化 m h i， 点击应用 这个，这个时候点击完之后我们停电， 在上键长按，通过长按这个位置出现这个画面，带个星，这个时候我们按住这个星，这就是效率模式， 点击这个恢复触摸屏到初始状态，点击这个点一下自实，我们的触摸屏就已经恢复出， 此时再点一下是否恢复默认密码，点击时再输入这个 yes， 输入完之后点击确定，此时我们触摸屏就在初始化过程中， 请稍等，再次上电的时候就初始化结束了。

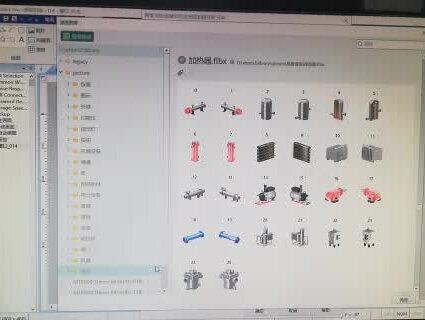

大家好，第一步先随便点一个微状态指示灯， 然后点击嗯，图片，再点击图库这里面关键点，然后点一下浏览图库 啊，浏览你这，这里面就他有很多东西在里面，是吧？要拉到这个底下，底下拿到 出现这些东西的时候，那点击一下，点击一下在这个左边会出现这样很多啊，我们找到这个旋转的电机。那我们就找一下电机 啊，马达，在马达这里点一下。

好，我们现在讲一下触摸屏，我们工业触摸屏的界面的制作，我们现在打开一下电机助手， 没钱登录一下，我们可以在，我们可以在右侧，在左侧我们找到模板库，或者点击上面的模板库，我们选择整套模板， 这里面总共有两套，有两套模板，然后我可以看一下他两套模板的样子， 第一套模板是这个样子， 现在他们玩成这个样子， 我们就下载这一套模板，作为后面课程的讲解。我们可以选择右键，右键选择下载图库， 然后我们进入下载测试这个图库文件， 如果有需要这个电器助手的，可以进入他们官方网站进行一个下载， 这里有他的官方网站，然后也可以百度。我们先我们还是先下载这个这个模板。 好，我们先暂停一下我们的下载一下这个模板。好，我们现在将模板已经下载到我们桌面上面，我们打开卫生通知软件， 稍等一下。 好，我们现在打开了这个模板 文件，我可以看一下它里面的制作大概是什么样子的，我先 一线模拟一下，看是什么样子， 这是首页，我点击一下。 好，现在我们进入了我们的主页第一页，这是自动页面，我们点到手动页面， 嗯，查询页面，登录页面，还有页面报警信息， 如果说我们还需要增加更多的页面，我其实我们可以，比如说在报警页面里面，我们又可以增加，呃，另外五个页可以无限的加下去 这个模板他只有几层的页面内部的功能可以根据我们实际的 要求去做，比如说这里可以显示启动停止啊，然后什么产量啊 等等一系列的信息，然后手动这边要我们也可以显示我手动控制的每个呃关键节点， 气功啊，师傅啊，比如说显示的数值等等一系列的长数，然后长数页面我们可以也可以增加各种的 嗯，私服，比如说延时时间等等各方面的数据。长数，我们可以在这里进行设置。 登录页面，我们可以设定我们需要的呃登录参数，比如说我们任管理员，我们可以设定工程部、 厂商这几类这几类权限，比如说超速设置，我们可以一定要登录某一个权限之后我们才可以进入超速超速页面。 l 表这里有写一个动态的，我可以翻页 上一页，这样去显示我们动态，显示我们内部的 io 画面 输出也是同样的，同样的这样子，这样子制作 报警信息，我们可以在这里面增加我们的历史报警页面。

大家好，我是陈子华，那么下面呢，我来讲一下微轮触摸屏的应用，那前面呢，我们已经是讲过这个三菱触摸屏和西门子触摸屏， 但是呢很多这个学员还是提出要求开发这个微冷出没品的这个应用，那么这个课程呢，我就讲一讲这个微冷出没品 那威能触摸屏的这个特点，哎，他的价格呢，是跟三菱和西门子来比较的话呢，价格是比较便宜，功能呢也比较齐全，哎，所以呢属于性价比呢比较高，因此呢，目前他的这个市场的占有率呢是比较高的，那很多人都因为他的价格比较便宜而 使用这个微冷触摸屏，但是他和三菱和西门子的触摸屏比较起来的话呢，哎，如果是在一般的这个情况下，看不出他的这个区别，但是如果是 是需要反映一次高速变化的，比如说我要记录一个高速计速器数字要高速的变化，那么这个时候呢，他们的这个特点呢，可能就显示出来了。 哎，那主要目前威雷触摸屏主要的这个型号呢，有这个 cmt 系列， emt 系列， mt 八千系列， mt 六千系列， tk 六成系列等等。哎，所以呢产品的这个型号呢，还是比较齐全的啊。另外呢，获取他的这个资料也比较容易，比如他的软件，他的手册，那么直接就可以登录这个微轮的这 官网的就可以获得。哎，那么比如这个就下面这个呢，就是微轮的这个官网，那我们现在登录官网来看一看。 哎，这个威伦中国品他的这个产品线，哎，那目前登陆这个官网呢，他有两个选择，一个是威伦的下面的也 也，另外的一个也是威伦公司旗下的一个品牌，不过这个品牌呢是做，主要他是做变频器的，所以下面的这一个是做这个哎触摸屏的，所以我们登录这个威伦的这个哎，这个威伦通的这个官方网站， 哎，那么进入这个网站的话呢，那我们可以点击这个产品中心，哎，点击这个产品中心来看看他到底有哪一式产品，有哪些产品。那进入产品中心的话，我们就现在呢就可以看出 这个呢是上面的这个是 cmt 系列的哎，这个是 emt 系列的哎，然后呢这个是 mt 哎八千系列的， mt 八千系列的，然后这个是 mt 六千系列的，然后这个是 tk 六千系列的哎八千系列的等等。所以呢产品的这个品种呢还是比较多，那当然具体某一种系列或者是什么某某个系列要有什么样的区别，那这个呢就要看他的 详细的这个规格产品以及他的产品特点的详细的进行介绍，那我们在这里呢就不再一一进行介绍了，哎，不再一一进行介绍了，那如果需要他的软件，那我们可以点击这个下载中心， 哎，点击下载中心，那点击下载中心的话呢，在这里呢我们就可以看到这个就是他各种型号的这个触摸屏的软件。那比如说我现在呢是要用这个 mt 系列和 tk 系列，因为目前呢这两个系列呢是用的是比较多的，哎用的是比较多的，那我 我们在这里呢直接就点击下载，哎，所以呢非常的方便，不需要注册啊等等之类的。那点击下载以后呢，我们在这里呢可以点击保存，哎，点击保存，那比如说我现在把它保存到这个桌面上，那现在 平时下载过了，哎，下载过了，所以我在这里呢就不再演示这个下载的过程，那下载下来了以后， 下载下来了以后呢，那这个就是他下载下来的这个软件，那我们可以直接把它给解压进行安装，哎，解压安装，哎， 那这个时候呢，这个就直直直接就得到这本安装图标，所以呢商机，哎商机的就可以进行安装了，哎，点击运行就可以进行安装，哎，那现在呢，我已经是安装过这个版本了，哎， 安装过这个版本的，所以呢他这个有这么一个提示，哎，有这么一个提示，那没有安装的话呢，直接点击下一步，下一步呢就可以进行安装，哎，就可以进行安装了， 哎，所以在安装的这个过程当中呢，哎，他没有什么需要什么设置的，没有什么需要设置的， 安装完了以后呢，他在桌面上呢会得到这么一个图标，那么这个呢是一比八百的这个工程管理器， 哎，工程管理器，那点开这个工程管理器呢，也是这么一个，哎，功能是这么一个界面，那关于这个界面的应用呢？我们 你暂时的先不讲他，那么他主要是用于这个触摸屏的下载、上传等等这么一些功能的，哎，暂时呢我们，哎不介绍这个界面，那我们他的编程的界面，我们点开这个开始 点击这个所有程序，哎，那么我们在这里呢可以找到这个一比八百，哎，可以找到一比八百，那这个呢这个就是他的编程，我们可以把它给拉出来，哎， 把它给拉出来，那在这个时候拉出来以后呢，在桌面上就产生了这么一个快捷图标，哎，所以呢我们双击这个快捷图标，双击这个快捷图标， 那就可以打开这个软件，哎，可以打开这个软件，哎，那打，哎，双击以后，那第一次呢？那他这里得有三个选项，有三个选项，第一个呢是开新闻键， 打开旧文件，打开最近的文件，哎，那我们现在初步使用的话呢，那我们当年是选择第一个新建一个， 然后点击确定，哎，点击确定，点击确定以后，那么这里呢就要求我们选择这个触摸屏的型号啊，你到底是用什么样的触摸屏？因为我们这个软件呢可以适用于 tmt 系列和 tk 系列，所以我们在这里呢选择这个下拉， 那么我们在这里呢就可以看到有这么多的这个型号来供选择的，那下面呢讲是我现在用这个 tk 八幺零零系列的啊，八幺零零，哎，那么他的这个 屏幕呢是八百乘四百八，哎，屏幕还是属于比较大的，哎，然后呢这个模式，那他这个屏幕呢有水平的和垂直的，那我们大部分呢是使用这个水平模式的水平安装，所以点击确定，哎，点击确定， 那点击确定以后呢？哎，这里呢就进入了一个系统设置的一个界面，系统设置的界面，那我们来看看这个地方， 哎，首先呢我们在这个设备列表的这个框当中呢，我们选选择了一个触摸屏，这个就是我们选择的触摸屏，这个是触摸屏名称，本机触摸屏的型号，接口，设备，通讯设备，账号，哎，然后其他的意思属性我们可以稍微了解一下， 哎， hmi 属性，这个是选择的型号，如果型号不对的话呢，我们在这里还可以进行更改，那我们在这里不改了，哎。账号一般默认呢，就是零号站， 触摸屏默认了是零号账，当然这个账号呢是可以更改他，但我们一般呢不做更改。端口号包八千，这个是默认的，然后触摸屏应用的实， 我们用触摸屏自身的这个时钟实时时钟，那当然也可以利用这个 plc 的时钟，在大部分情况下，我们是选择触摸屏时钟打印机，他可以连接打印机，那我们在这里呢无， 哎，可以连接其他的打印机，哎，一般呢是不连打印机，哎。卷轴呢属于大中小，哎。穿透，那端口号穿，关于穿透的功能呢，我们后面呢会介绍，那么这个端口号呢是两千到两千一，哎，两千一，哎。如果是下面图 下亮图，图片声音横等等之类的存放的位置，那我们可以来哎，可以存放，存储是工程相同的这个路径，哎，打勾，或者是也，如果这里不打勾，也可以存到其他地方去，哎，一般的手 性，一般的属性，那么选择快窗口的按键，哎，等等，那么这个是启用，哎。背光屏幕的保护，背光屏幕的，哎， 哎，背光鉴定时间无，那这里选择无的话呢，那就是触摸屏开起来的时候呢，背光一直是亮的，屏幕保护时间，无， 那么没有屏保，哎，没有屏保，那当然呢，我们可以做一个屏保，哎，关于屏保的功能呢，我们后面会介绍，如果要做屏保的话，就好像我们电脑一样，多少时间进入了屏保功能，哎，就进入了屏保功能，那么在这里呢就可以进行设置，哎，现在呢，我不需要那无， 然后初始窗口，哎，初始窗口，那么一般呢默认呢都是从第十个窗口，第十个窗口那公共窗口属 是显示在基本窗口上，哎，原件动画不保持，哎，其他的键盘啊，等等，这么是这么一首窗口，哎，文件保护，要不要保护，那么只支持 i 系列的， 哎，这支持爱系列的，那如果我们现在是选择这个听有爱系列的，所以呢就是有这个功能啊，那么初始密码呢？是六个幺，哎，六个幺，那么这个文件，哎，保护，如果不这个勾不勾的话呢，那么就没有这个文件保护的这个功能， 哎，然后这个是系统的这个设置用户的密码，哎，用户密码，关于这是密码，那么我们后面的都会讲到，哎，那么一般默认的这个情况下呢，我们暂时的就不设置，然后还有字体扩展，熟悉打印备份等等之类的 等等之类的，那这个就是系统参数，这个是触摸屏，那当然，那除了添加这个触摸屏以外呢，那我们还得要添加一个 plc， 添加一个 plc， 所以我们在这里呢选择新增， 选择新增，那选择新增的话呢，那这里呢就默认了，这里是选择这个飘 c， 哎，所在的位置呢是本机，所以呢我们在这里呢点击飘 c， 选择类型，选择类型，那这个微轮的这个触摸屏， 哎，威廉的这个触摸屏，他使用的这个票数呢，还是非常的多，哎，还是非常的多，所以呢我们假设我要选择这个三菱的，那我们三菱呢是 m 系列 m 字母开头的，我们点击这个下拉，啊，那这里呢就可以看到这个是三菱的了， 哎，可以看到是三菱的，那三菱的这个也有很多，那我们选择这个 fx 三 u 这个这个 plc fx 三优的这个标志，然后这个接口类型的是四八五，我们这个可以不用管他，然后 plc 的端口的这个设置，哎， plc 端口的设置，通讯端口的设置，那么要和 plc 一端，哎，科目一波特率，那我们一般呢是九千六，哎，数据位，交易位，停止位等等， 哎，那其他的呢？这里飘 c 预设的账号零，这次呢都可以不用管他了，哎，可以不用管他，然后点击确定， 点击确定，那这个时候我们在这个设备列表上呢就可以看到触摸屏和 prc， 哎，触摸屏和 prc， 那这两 设置好了以后，我们点击确定，哎，我们点击确定，那，那这个就进入了，哎，初次使用的时候就进入了这个触摸屏的这么一个编程的一个界面，哎，我们在这里呢可以选择，哎 这个列表，哎，一般默认的这个样子的，哎，那在这里呢就 设置，那从这里可以看到，哎这个原件列表，那这个是他的这个屏幕的这个编号，哎，三四五六七八 八九，那么这个都是固定的这个平，然后下面呢也有一些固定的这个平，哎，所以他可以做的这个平的非常的多，哎，非常的多，那我们使用的时候呢，哎，是从第十号平 屏幕开始用，哎，所以呢这个屏幕呢是第四号，第四号，那，那这个就是 我们，哎关于使用这个微冷触摸屏，微冷触摸屏对前期的一次认识， 前期的意思认识，那么通过这一节呢，那么大家要学会第一个触摸屏软件的下载，触摸屏的安装和触摸屏 plc 型号的设置，以及软件的打开，软件的打开就是讲过这么一则功能。

微能通触摸屏如何通过 u 盘下载？做好了一个程序画面，我们先要编译一下，然后先离线模拟启动按钮，灯亮，按下停止按钮，停止灯亮键没问题。 点击与优盘进行下载连接，我们在优盘里面做了一个文件夹， usb， 点击下载，稍等一下出现建立成功。 这个时候我们可以把 u 盘退出关闭项目，我们把 u 盘插进 usb 口，触摸屏的 usb 口 是在开机的状态。嗯，插入进去，触摸屏的原始画面什么都没有，早中出现下 页面，我们点下载，输入密码六个幺按确定需要点击下面 usb 这个文件夹，再点到 usb 这个文件夹，然后点确定，稍等片刻， 这个时候程序画面已经下载到成果屏里面了，像是停止状态，这个没有隐形，我们按下启动， 我们点启动按钮，指示灯亮，点击也转起来，按下停止按钮，停止，灯亮起，点击停止。谢谢收看，欢迎点赞收藏！
