奥迪d4j533模块安装位置

看一个小物件，这是奥迪 a 六的网关，这两个是光纤，也就是貌似的总线，呃，这边是各组网络线， 网关的作用就是把不同速率的一个通讯性，呃，进行一个信息交换、信息共享这么一个作用， 他是一个独立的。呃，有一些大众车、低配的车他集成集成在一个车身模块里，高配的车往往是一个独立的一个网吧模块， 这是光纤一进一出。

有老铁想了解一下车载网络中的老大勾五三三网关，今天他来了。好，我们现在看到的这个原件就是勾五三三网关，他安装在后排座椅正下方。首先我们看到这个插头是光学的插头，我们可以看到发红光木死的中间。 然后这一排我们看到这五个双脚线，这五个双脚线分别是舒适看驱动、看仪表看扩展看诊断看。其中这一根紫色的线是立线， 然后这三根包裹起来的线，我们可以看到它是一个绿粉线，这三个是 franco 线。其余的五根线，这两根是接地线， 这两根这个是三零供电，这个是十五号供电，这根绿线是诊断线。以上就是勾五三三上面的数据总线连接类型以及针角定义。

兄弟们，今天盘了一个新款的奥迪 q 三，来我们来看一下它的勾五三三模块在哪里哦？首先要把座椅拆掉， 然后再把这边打开，模块在这里， ok。

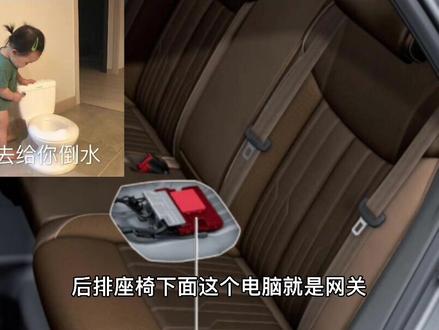

分享一个案例和注意事项，后排座椅下面这个电脑就是网关，因为小孩倒饮料下去了，导致这个线路板腐蚀， 这个电脑需要更换了，换掉电脑不便宜啊。所以奥迪 q 五 a 四 a 五 a 六 a 七等车型的车主，如果倒饮料到后排座椅下面，就需要及时清理，如果不及时清理就需要更换。换了之后呢？匹配完完之后，这个空调还是用不了， 基本保护也做了，按照引导性功能做这个部件保护，所有都解了一遍， 发动机盖也打开了，锁车十分钟也试过了，还是有这个部件保护的，故障通过四 s 店远程激活也不行。最后断这个电瓶的电，断电之后故障就全部消除了，可以全部消除，空调可以用了。

大家好，我们今天一起来看一下这个 mcp 平台主驾驶仪表板下面的几个模块。首先我们来看这一块，往这下面走啊，这个也就是在这侧面这个位置，这个呢是我们的勾五幺九， 这个勾五幺九呢呃，他拆的时候从这个位置把这个扒开来，这两个扒开来往一推就出来了，然后我们要把这个门板门板拿掉， 接下来在这看这旁边，也就是在这勾五幺九这个隔壁，这个呢是我们的倒车雷达，也或者说呢是我们的呃，自动泊车控制单元，他们两个是在一块的。那么接下来第三个呢，我们再往这看，往这管住的这上面看，也就是这个管住这个部位，这个呢是我们的网关， 然后我们再从这个网关往这上面走，也就是这个刹车踏板这个上方，刹车踏板上方呢，这个呢是我们的自动大灯控制单元。

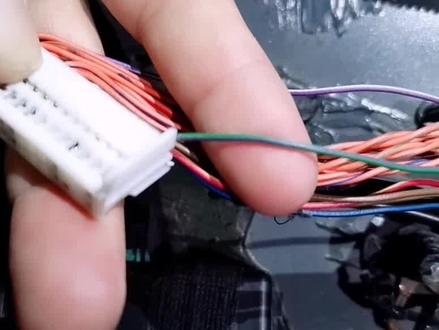

大家好，我们现在看到的是奥迪 c 七的网关，安装位置呢在后排座椅下面啊，网关呢有两个插头，这个呢是一个光学插头，五三三呢接在墨色光光滑里面，这个呢是电气插头，现在拿下来啊，光学插头给它拔下来啊， 电器插头，好的，现在我们把这个插头打开，电器插头上面总 有三十二个蒸角啊，我们现在注意解读一下，我们现在看到的这根紫白线的是另一线，这个内线接到发电机结构三六七和五三七购物三二啊，因为五三三呢是电源管理系统的主控， 所以说这几个信号呢就给五三三了。我现在手指的这个是十六号针角，这是一个三号线电源线啊，现在手指这根线呢是也是个电源线收货线啊， 棕色这两根线呢是十三号，二十九号针脚，这两根线接地线，现在手指上这根三十二号针脚，绿子线是诊断线， 断滑整段全靠它了啊，这一把都是看线，每组看线的是两根高线和低线，低线的颜色都是一样的，高线是黑色的是驱动，看蓝色的是仪表，看绿色的是说是看灰色呢是扩展， 红色是诊断，看这两根线呢接到十六针插座上去了，这车呢带三个弗兰兹与中线，分别是勾五百，勾八四九，勾幺零四， 现在看到的是个真叫含义啊，大家可以参考一下，喜欢的老铁可以关注一下，让你笑的不再迷茫，大家双击评论走起来。

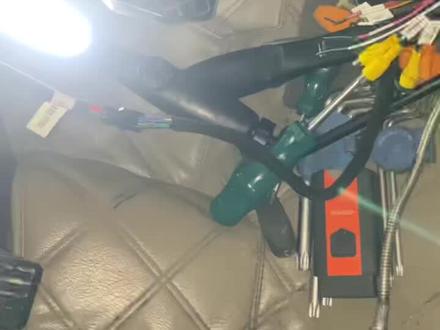

分享一个奥迪 q 七购物三三网关的位置就在方向盘仪表下面，就这一个了。

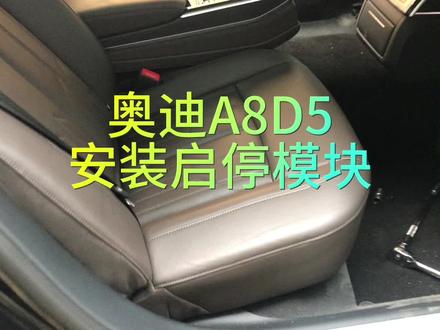

奥迪八 d 五安装启停模块，拆卸后排座椅，拆下 ga 五三三网关模块，拆掉中间控制台板 启停模块，对差， 拔掉原车黑色插头 组装完毕，准备恢复已锁止网关卡的已锁止。我们进行对插，数据已经全输啊， 对场时间数据算数。

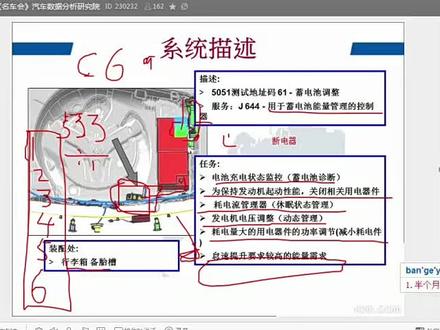

很好理解这个蓄电池能量管理器的一个任务， 然后常见的故障，刚才也说了，一般就是进水比较容易坏，当发现有问题的时候，我们就需要检测这个有没有进水。 哎，我说的话还能不能听见呢？ 可以啊啊，感觉网络有问题，我这个点扩建，下一步点不了了， 待会我重新点一下， 可能网络有点不稳定， 卡着了。 可以 匹配蓄电池的话，一般针对新款车型呢，建议大家都要做匹配。呃，有可能，如果说你不匹配的话，还会造成充充电这些都充不进去，因为我们就遇见一个奥奥迪 q 五更换了蓄电池之后呢，没有做那个蓄电池的一个 匹配，他当他当时呢，嗯，早上放的下午就课外就抱怨了他，因为他这个下午哎就打不燃了。就是最终原因呢，就是因为我们没有做那个许电池的一个匹配，他充电呢没有充进去。 建议大家有条件的话就最好更换了蓄电池之后，哎，都做一个蓄电池的一个匹配， 特别是呃，老款的那种，新款的话建议大家都做匹配老款的那种，如果说 我们还有有有的朋友应该注意到那个 mmi 显示屏上面有那个蓄电池的一个充电状态，如果说我们没有做匹配的话，嗯，比较常见的问题也就是那个蓄电池的一个 监控状态，那充电状态那里显示不准确，显示不对，哎，因为奥迪车型的话，就像奥迪 c 六这个水电池监控的那个界面呢，有的车型没有，但是我们可以通过 通过那个刷隐藏功能，是不是可以把那个刷出来，刷出来的话如如果说你更换了电瓶的话，没有匹配的话，这个也会爆故障，呃。也会出现问题，显示不准确。 对，奥迪的话是十九点五零点零一，嗯。大上海大众的话是十九点二七，呃。进口大众的话是十九点二二，斯柯达的话是十九点二四，嗯。还有宾利的话是十九点一一零， 呃。还有个一汽大众，一汽大众是十九点一三。 然后蓄电池能量管理系统 bn， 呃。相当于是他的一个版本号，他可以监监控蓄电池的一个温度， 水电池的一个电压，水电池的一个电流运行时间，哎。如果说，比如说有的出考题的话，一般勾他会提升， 说勾三六七，监控哪些有温度，电压，电流。一般就是这三个运行时间化，一般不对。呃。不用管他， 然后它可以显示充电状态，遇事启动启动的一个性能，电流消耗，控制睡眠，睡眠关断级别，发电机优化充电带速，充带速，提升发电机功率，储备高功率 功能，系统进行一个调节。啊。这个， 嗯。电流消耗空端呢？睡眠关断级别的话，奥迪车一般分为六个级别，呃。第四个级别的 是一个特殊的级别。我，我不知道这上面有没有介绍，我看一下。呃。他是一个运输模式啊。这里有， 但是介绍不详细。对，有个运输模式， 运输模式的话他会。呃。启不启动的时候会关掉，嗯。关掉很多功能，比如说室内灯。如果说关闭运输模式的话，比如说奥迪新车啊，他就会开启了运输模式， 运输模式开启了之后，他会造成开钥匙的时候，呃。音像娱乐系统，哎。使用不起，不启动的情况下，车辆 不启，不启动的情况下，音箱系统无法使用。实照明，这些都没有，哎。更换了。只有解解开运输模式之后啊，才会有这些功能， 然后根据前面的一个参数来确定和显示整车的一个人号消失， 这个就是勾三六七的一个功能， 安装在训练词， 这个就是蓄电池监控单元，勾三六七的一个功能安装在蓄电池负极这边， 正极的话上面安装有断电器。刚才也说了，呃，户籍这边有蓄电池监控监控单元，监控蓄电池的一个电流，电压、温度，然后反馈信号到网关到 显示充电这几个功能是不是？ 然后蓄电池管理系统的一个功能，分配故障储存，接收睡眠关端级别， 顺便关断级别的一个发送。呃，他这个就是当处于哪些级别的时候会关闭 纳西用电设备， 这个的话介绍不是很详细，到时候我找那张详细的一个，好像有一张详细的一个配置表，当比如说处于关的睡眠关段级别挤的时候，他会哪些设备要使用不起，他会关断哪些设备， 哎，因为他会节约电瓶的一个电量，防止，哎。无法电瓶，哎。无，呃，防止启动机，哎。无法启动， 这个介绍不是很详细， 然后有那个蓄电池监控单元呢，可以当蓄电池充满电的时候，蓄电池状态呢， 显示百分之一百在断开值，被断开值一被接通之后，呃蓄电池显示屏上，呃充电值状态就降到百分之九十，最后降逐步降到百分之六十，如果在百分之九十十设定了断开之一， 二或者五，呃，组合仪表上面呢就会中央显示屏上面呢就会短时提，短时显示省电模式以及一盒。 另外在用电器切断的整个过程中，组合仪表上面的取电池符号，哎，一直在显示省电模式，使用诊断一切可以从可以通从那个电能管理控制单元中，哎读取数，读出数据， 这些数据对分析车上供电状态和坚持有很大的一个帮助。 锂电池更换临时记录，可以储存最后三次蓄电池更换到一个数据，哎，这个帮助最大的了哈，就是我们可以通过一是通过网关，或者是那个 勾六十四，六十一徐天使监控单元呢，读取他一个放电的一个历史，比如说如果说他，嗯，客户描述他这个电瓶呢，没有电了， 我们可以通过他的一个历史数据流，比如他顺关断等级一直在二，呃，他会显示哪些用电设备一直处于打开状态？比如说小灯， 小灯一直没关，他是舒适系统，舒适系统没有关闭，他就造成了电瓶的一个亏电，到时候我们可以通过解码器读取他的一个历史数据流，来分析出他是什么原因造成电瓶亏电 啊。这个的话到，呃，没有拍照片，我觉得应该以后的话，讲课的话到时候准备一些图片，这些实际操作的一个图片给大家演示一下啊，可能，嗯，都很理解， 所以说相对来说漏电的话都比较好检测了。呃，你如果说会读读取这个临时数据流漏电的话，检测方法的话 肯定比我们知道，平时的话我们检查漏电是不是一般都是把万用表，嗯，接那个串联在电瓶上面，使用电流电流档车辆，车辆漏电是不是？ 窗帘用用万用表电流档位，车窗帘在那个水电池上面，然后我们挨着挨着把保险，当把它拿到保险的时候，如果电瓶电电流降下来了，我们就确定，呃，他拿到保险相关联的一个系统进行了一个漏电，是不是？ 但是奥迪车况我们可以直接不用这样做，我们直接可以通过诊断仪，我们可以直接读取他一个电流，他可以可以读读取那个 空载电流，不用不用断电瓶，我们直接通过读取他的一个空载电流检测他有没有放电， 也就是说当我们把钥匙完全关闭完之后，就算把钥匙拔下来。徐电池，呃，我徐电池监控单元呢也会在公布，我们可以把诊断， 比如说我们把整段接头插车上，我们如果使用到蓝牙接头，是不是？我们把电脑呃再放在车门外面， 把门窗所有的呃关好，我们到时候直接通过电脑哎读取他的一个空载电流检测这个车辆，哎有没有放电。 这个的话需要使用引导性功能， 因为他会，嗯，他必须使用引导性功能，这个通道号的话好像不行，可以读取他的一个空载电流， 呃。零九年以前的奥迪 c 六的话，我们这个功能呢是在六十一许电池间呃能量管理器里面，然后零九年以后的话，它功能呢集成在网关里面，也就是说地质码是十十九十九了，是不是？ 以前的是六十一，后来的是十九？网关里面，呃，有一定的差别，但是功能的话都是一样的。 对，十九的话是网关的一个帝字马网关， 这个六十一的话是蓄电池监控，蓄电池能量管理器。呃，因为后来的话零九年以前呢，他有这个六十一，后来的话他取消了这个，他集成在网关里面 所有的功能都有。嗯，六十一的功能呢？所有的都有，但是集成在网关里面了，他没有了这块控制模块。

这五年来，我就好像梅根的扶贫，到处流浪， 披星戴月，风餐露宿，我就像个逃难的英雄一样， 有人千方百计要离开自己的家。

这个盖板是四个塑料的固定卡扣，固定的直接往上提起来就可以脱开这个试版，脱开试版之后这两边的毛毡板都要拆掉，全部是这种黑色的固定卡扣， 这样黑色的固定卡扣这个毛毡板有一颗螺丝是在这个位置，注意这颗螺丝这边也有， 整个爆单板就是这样往外一抽就拿出来了。拆掉之后可以看见后备箱的一个保险丝，还有一个内搭模块， 然后左边的线数，待会全景的线数要顺着左边线数一直布置，然后到右边是那个雷达模块的线数，然后从左边上去就是后面全景摄像头的一个线数，这组双看到雷达模块的这组线要接这个 us 模块的白色差， 根据戒烟定义补进对应的空针脚就可以了。全景影像的模块固定位置是在这个拿手的后面，原车这个位置是有一块黑色塑料泡沫，直接取掉，然后把全景模块固定进去就可以了。 全景模块的两个插头，白色插头和黑色插头，编程的时候只能插黑色插头，然后全车的四个摄像头编程的时候全部宣布要接，编程完之后再接摄像头进行测试，然后前视摄像头的线数，最后是并到黑色插头里面， 然后剩下的一组线数从全景模块到副驾驶 b、 d、 c 模块为止，副驾驶 b 柱下面的地毯海绵要拆起来， 然后可以看得到 btc 模块蓝色、黑色、白色，蓝色是九 b， 黑色是八 b。 全景的限速主要是接这两个插头，电源限速接保险丝。

各位老铁，今天咱们来看一下原厂的硬盘资料库，包含全车各个模块的安装位置，下面有文字说明，这个是文字说明，这个是保险司机电器的位置。 需要原厂资料的老铁双击加关注，谢谢！

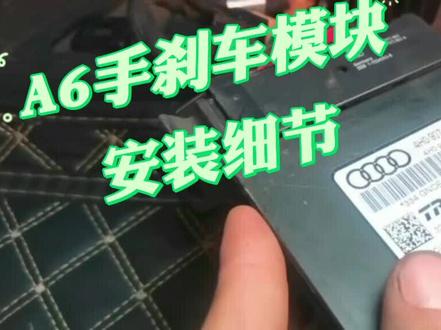

你看他修这几个玩意，这个空单元就往里一撇，原先的架都干没了，就往里这一扔，这个空单元必须平着，他能感知车辆的倾斜，就往里就这么一扔，这里头哗啦哗啦，就，就这个这往里一扔， 大家好，我大志啊，这是 a 六啊，刚才那个视频是我发给那个司机的啊，这个车是事故啊，这个这个对侧撞撞过，然后他搁别家刚修完啊，修完了之后给大家讲一下子这个重点， 这个啊，是咱们那个刹车的模块，但是它里头有一个小原件啊，是清洁角度传传感器啊，当你车栽了或者什么状态时候，他能告诉给各个电脑车的状态啊，你往里一扔的话，就很就很多很多，那个 很多，那个困难员接受的是不正确的信息啊，会导致一些问题啊，这个此车他就感觉开着不得劲啊，刹车啊，而且油门发黄啥的， 嗯，不知道跟微溜有关系啊，但是咱们给他处理好下，我使这个双面胶给他粘实了，这都给他能板正了啊，他那个架子没有了，可能撞碎了当时，然后修理工没给他粘，呃，修理工也没给他按， 这架子我也没找着，但是找着也没用啊，这盒子，这个爪啊，这个爪啊，都撞碎了啊，没有用啊，咱们给它处理上就完事了，行。

受不了了，启停这个功能没有，我看你那个段子我才知道，每次都得按一下子。 a 四这款车启停确实是太难受了，每次就是自动给你点火都足够晃，给油的话还反应慢。就是这个东西吧，是可以解决的。就装个启停模块，今天给他车上安排一个启停模块。因为这启停啊，每次默认都是开启的， 你按一下亮红灯，他才是关闭状态，就算是你关闭了以后，你第二次启动的话，他还是默认开启的。这功能很烦人啊。那今天就给这个车解决一下啊，很好安装的。两边左右底下摁一个小窟窿，把咱工具铲去啊。听到咔的一声就卡好了，两边抓住晃一晃，哎，这个就出来了。咱们把工具给他退出来， 把这原车的卡头也推出来，连接咱这个启停，这边对插上，另头也是对插。 ok， 这个线给他送去，直接装回去。 哎，咔一声装好了，然后做个测试啊。给电看这个位置。嗯，自动关闭。这东西好在哪？带一个记忆功能，比如说你这次选择关闭状态，下次给电点火的时候，他就是默认的一个关闭状态，也可以开启， 可以关闭，不影响咱们使用，非常非常的方便。大家也被这个功能困扰的话，可以直接点击下方小黄车立即购买就可以啊。

哈喽，大家好，我是大师长，最近后台很多粉丝买了这个模块，然后不会安装，今天我给大家来发一个呃，超级详细的一个安装教学啊，就这个模块。首先我们来看一下啊，这个盒子我们打开里面它是有一个模块啊，看到没有？是一个对插的模块， 看到没有啊？然后呢？另外呢给你送的还有一个小扳手啊，我们需要先把这个后排这个座椅打开，现在我们来打开啊，首先我们看一下啊，这边有一二三四有四个这个座椅的这个这个卡扣，我们先要把它取下来，这外面这个卡扣直接这样取啊， 依次给他取下来，往上面一掰，他就能取下来了啊，然后呢？下面还有我最下面我们该怎么取呢？很多兄弟都不知道，我们手按到这个位置，往下一按啊，往下按，听到咯噔一声，啊，往下按啊， 看到没有？这就能取下来了啊 啊，往下按就能给他掰出来，好，现在这四个我们都取下来了啊，看到没有？都取下来了之后我们怎么弄啊？然后直接我们的座椅往上面掰就可以了，手插到这个位置啊，手插到这个位置啊， 啊，一拔一拔就行了啊，这边也是不要怕，直接硬拔啊，拔完之后我们往外一拖，看到没有 啊？往外一搬，这样其实就拿掉，看到没有就拿掉了，其实没什么东西，看到没有？兄弟们，我们打开之后发现我们的网关在这个地方啊，那网关呢？有一个白色的插口，一个黑色的插 啊，我们 a 四 a 五的话就用这个黑色的插口就可以了，对插，等一下 a 六呢？ a 七这些车呢？就一个，我们也是用黑色啊拔这个黑色，因为我们这个好像直接就能拔，直接就能拔呢，就不就不需要那个啥了，他这有一个那个啥，有一条白色的按钮，看到没有？我们把它掰开啊，直接掰开就能拔出来了啊？ 到了吧？等一下，这个线固定的有点牢固，看到没有？直接就能拿出来啊，拿出来之后呢？然后我把我们的模块看到没有？我们这个模块对插，直接跟他对插， 兄弟们，你看我们插的时候要注点意啊，这个地方要这个样子啊，看我们用模块这里这边是直的，这边是两个角啊，也对应这个平的，然后我们直接往里面插，插一半的时候你会发现插不进去了，对不对？然后我们把白色的呢往这个地方一掰，看到没有？看到没有？掰， 掰到位，看到没有就可以了啊，这个还没有插到位啊，插到位啊，插到位之后我们一掰就 ok 了，看到没有？这样的话就可以了啊，看到没有？刚好对应在这个位置啊，有没有看到啊？这样的话就算 ok 了啊？ 这个呢插好了之后呢？我我们这个模块不还有另一头吗？另一头，然后我们也是一样啊，把它插回去 啊，插完之后啊，我们把白色的往后面一扳就 ok 了啊， 搬上去这样就 ok 了啊，啊，这样的话整个我们就安装好了，这个模块就安装好了啊，然后呢我们把它放在这里面放好，放好座椅盖上就 ok 了，整个过程呢也就是对插一下啊，这两个插头对插一下，明白了吗？兄弟们啊，是不是非常简单，我们自己就能安装？
