pressug使用教程

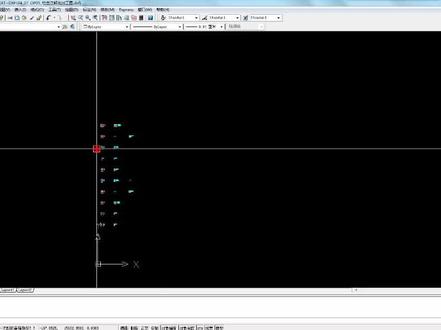

哎，兄弟们，哎，刚刚我们就已经检查了，做了检查，注意这个动作啊，这个工作，然后我们现在的话出这个加工图啊，好，我们看一下，哎，出加工图的话我们这个已经逼过料了，什么都有了，我们出图的话我们有几种方式啊？我几种我都试一下，哎，首先的话，我们这个， 哎这个出土啊，有两个版本啊，一个是旧的版本，旧的版本的话，哎，大家可以尽量工作先用旧的版本，因为这个旧的版本是用的比较长时间，可能啊 bug 会少一点啊。 嗯，还有个新的，新的版本是这个新的版本是现在是我把它申领到了一点一版本啊，如果是一点零版本呢，说明是刚发布的，刚发布的话可能他 bug 的可能性会出现的会大一点啊，大家大家可以 大家要多留意一下这个版本低的。嗯，好，这个我们现在先用这个功能了啊，先用这个，这个的话我们就是说也没有什么特别复杂的操作啊，这边下面可以不管他，然后我们这些是只有一项啊，就没得选了啊， 哎，这边的话我们选这个全套模。小模具就选全套模吗？单模机的话你可以选单图层，单单图层的话目前是要靠手去导导到那个图挡里面，哎，然后的话这边有一些选项，这个需找螺丝留底绳啊，螺丝留底绳选了之后呢是那个 那个那个啥那个导图啊，导图的时候他就不是说螺丝孔转成多少，而是说留底剩多少 啊。图层标准这边特别要说明一下，然后这个图层标准一定一定一定要跟那个背料的标准要一样啊啊，这是很多人就是说 啊，老是对不上，这就是打不出图啊，这个图层标准啊啊一定要跟这个是啊一致，保持一致啊啊，保持一致才能那个导出来的啊。哎，这边的话其他的这种选项这些设置啊， 设计的话自己可以去看一下试图比例，这比例就是说那个图纸与图之间的距离啊，就是那个试图吗？两个三试图之间的距离 啊。好，可以，那我们这里面呢，我们先倒一个出来看一下。倒一个出来我点一下啊，点一下确定直接点这里就可以了。好，我们倒一个出来看一下。呃，这个路径也可以自己设啊。 好，我现在开始倒一个试一下。哎，然后这个倒的过程中啊，这边的话会有一些提示。嗯，提示的话就是说自己倒到哪个位置了，倒到哪个位置了之后，然后的话 如果说啊，假如说你图挡啊很大或者是有一些零件啊，在某个零件卡住了，卡住了卡住了，可能有一些算法刚好啊进入了那个无限循环之类的啊，有些算法可能不太完美造成的。那我们就可以把这个， 嗯，把怎么呢？把这个零件号记下来，我们把先把那个零件删掉来导啊，然后我们单独去导那个零件， 这样的话就就可以解决那个卡住的问题啊，因为有一些零零件啊，实在是很多就没办法去应对所有情况啊。倒完了，倒完之后啊，这里会出来一个那个 这时间我们用了的时间。好啊，我们打完了，打完了之后呢，我们回去看一下，我们打开了我们刚刚的那个看这里啊， 我们这个位置啊，我这边好多啊好多。我把这个，哎，没哎，没用的，我把它删掉把它删掉看一下啊，哎，这边我打出来一些没有用的，我先把它删掉先。啊啊好，我我把那些没用的删掉了，删掉了之后我们打开这个图挡。 嗯好啊，这个的图图的话就是刚刚我们导出来的，哎导出来之后我们看一下这里这刀口啊，这个颜色都没有，是不是啊？刀口颜色没有， 大口本来是要有颜色，这些孔的颜色都没有啊，没有的话那是因为什么呢？那是因为我们这里修机里面没有设置啊，在旧版本的里面的话是 哎要在哪里设置呢啊在这个位置设置啊，旧版本在这里，在这个制图啊制图这里面 这头这里面要设置一下这个。嗯，看看啊，这里视图啊公共，然后把这里选择这个奇石面啊，选奇石面之后就 好了。还有隐藏线啊，旧旧的话隐藏线也手动打开的，就版本那一个啊，隐藏线的大小哎，就选小一点是吧，然后你可见线，你要厚度，你要选大点，在这里选就行了啊，你选个零点一八啊，都可以，然后我们这里就确定， 确定之后我们刚刚是是没有这些，没有这些东西啊，是不是啊？没有这些东西。那我们来再打一次，因为他时间也不久啊，时间不久我们就再重新打一次啊重新打一次看一下啊。好，我们继续选啊，重新打一次，打一次的话大家呃就是看到这 视频的话打两次照的这个操作的话，那个印象也可以加深这个印象啊，这里的话我说一下这个情况啊，就是说，哎，这里这一部分工作啊，这这一部分工作啊，是用外挂来完成的啊，比如说啊，这里就是说这里表啊到结束那一部分是属于 sug 外挂来完成这个工作的， 然后当这里到二十三啊，就最后结束了以后，嗯，跳到这个位置的时候，这个工作啊是是 ug 的完成的了，这 ug 秉承的功能就是快以慢出来的线条好与坏啊，这些都是由 ug 的版本啊， ug 公司的功能的决定的啊，就是我外观是决定不了 我觉得，呃外挂的共那个作用呢？他能达到哪个位置呢啊？他就是说把这些注解啊，这图图投影好，决定投 买个头，然后注解是什么啊？嗯，好，这里我们要出来了，出来之后呢，我们这个孔啊， 我们这个孔就有颜色了吗？是吧？我们来看一下这个刀口，刀口他就有颜色的，是吧？哎，这个颜色就出来了，哎，出来了之后呢，我们这个回我们看一下刚才的，刚才就没有，是不是？哎，很多人可能都不知道怎么设置，其实那里设置一下就可以了， 哎，这边的话出来了以后呢，我们，哎先这是刀口线啊，我们可能会要把它串接起来啊，这个不知道能不能串啊，因为他这里是锥度的，我们 连起来了，这个我们试一下，试一下能不能串，他有可能到这个位置会卡死，因为他这里没办法区分是跟哪边串。我们试一下啊，哎，到到了这里之后呢，我们看一下这里有个图啊， 就是有一个那个流程图，我把它打开啊，哎，流程图我们看看在这个位置啊， 哎，这些这个文件的话，这些文件我是有发给发上传的情文件里面的啊，这后面的没有啊，因为后面的是那个这个教程优盘里面才有的啊，后面的是没有，嗯啊，然后的话我这边打开这个这里啊， 哎，这边有一个流程图，哎。啊，这边啊，比如说你，哎一个模具啊，要，要怎么样啊？要先背掉先干嘛？这些都有流程图在这里啊 啊，然后这边也有一个啊，就是说你，嗯先怎么样啊？导出来图，先 a 三三啊，先，然后穿线，然后套头框啊，这边有一个流程图啊，那我们就按照这个流程图，如果说 我现在不不用串接这个线的话，那我就可以不用管，我就可以直接这样来试穿就可以了，直接套头框就可以了， 直接框上去套图框就可以了，哎，就只要这里可以直接选这个套图框的啊，比如说你要套哪一种图框，哎，这里选就可以了，你要自己定义图框啊，也可以啊，就是看那个文件群文件里面的那个教程，怎么自己制作图框啊，怎么填写图框， 我们就按照这个真真实的流程来。就我们就比如说我现在我想穿起这个线，我试一下啊，哎，先用这个 n i 三三啊，把这个 哎线来处理一下，因为你不处理的话，那个线会串接不起来，哎，然后用一个 a f l， 哎，现在我收到一些兄弟说这个串的线啊，可能会跟原来的有点区别啊，具体他 家自己去看一下是不是有这种区别啊，这种的话我们现在穿的话只穿那个红色的吗？是吧？只穿红色，那么我们就开启一下这个颜色的过滤啊。啊穿一些外形线。外形线啊，外形线是什么呢？啊？就是比如说你这个线现在是开的吗？是吧？ 现在我们就选了他的话，我们把它串接起来，我们试一下啊，能不能串接起来。好，我们就得 e f l。 好，我们这个关掉这个刚才还没有点确定，所以他就没保存了，这边的话串节外形线我们点一下确定啊，哎，执行 啊，这个功能的话啊，他只能用在那个 cd 的二零零五啊，二零零五、零六零七和零八上面啊，因为为什么呢？因为这个串节啊是调用了这个 cd 的功能哇， 我的话我就不是我开发的，我是雕用的上面的功能，我只是说把它的功能拿过来用了一下，哎，我们看一下这里， 我们刚刚说要穿这个线了吗？是吧？我们看一下检查一下啊，这个线就已经串接出来了，哎，串接出来了就挺好的。这个线串接出来了，然后我们这里这个涂料板来串接出来，然后这个项模板的看一下啊，项模板的技能也穿到了啊，这个有点吃惊啊。 啊，确实让我有点吃惊，这边也穿起来了，是吧？我们就这里下模板，我们给他改一个别的颜色看一下啊，这里把他的 来区分一下下面的注意度是吧。啊这样的话也串出来了，哎，我们把这个图挡保存一下啊，好，哎，我们该串的也串出来了，这边也串出来，然后外形线也串接好了，嗯，这边都串接着啊， 有问题？嗯，因为我们之前有那个同事啊，是说就是那个用火的说了一下，可能串接出来的有点变化。我们我们把这边啊，这边是没串的啊，我们给他， 哎，复制一个过去看一下是不是有有区别，看一下区别有多大啊？我们试一下。好，我们把它做出来，然后我们给他变个颜色，嗯，变个三号的颜色，然后我们把它做成一个块， 我们去叠一下，叠一下看在一起。这个到底这个串节前，串节后这线段有没有什么区别？没有， 嗯，哎，从这样看的话好像是没有什么区别的啊，就是挺完美的啊，就是不会出现误差啊，是不是啊？嗯，这里可以看得出来，我们已经重叠在一起了，是没有什么问题啊？好，我们看一下另外的刀口线，看一下有没有问题。 哎，这个低压一杠一样，我们把这个图啊，把这个图复制过，复制出来，然后我们变个颜色，然后把它这个做成一个块。 嗯，做这个快啊，做这个快的话我们这个啊，至于我，我用的这是什么命令？他们这边啊，这边不好看是吧？不好看，我把它缩小一点啊，因为不在那个录屏的范围内， 我把它拉一下啊，把它拉一下，拉过来一点好，嗯，哎，这些命令啊，我所用的命令都是在这上面的，这边上面要是看不到就在这里看啊，查看所有命令啊 啊，都在这里面的，如果没有的那说明就是没有了，没有那可能是我自己个私人用的命令。好，我们这里叠上去看一下啊，这里到底会不会出现什么误差？哎，大家看的时候啊，别看这里 有，那个要刷新一下啊，比如说你放大的时候，你感觉这里是不是有缝，是吧？那其实不是，那是显示的问题啊，我们刷新一下啊，刷新一下，用 iphone 刷新一下，刷新一下他就会叠在一起了，是吧？ 好啊，这个没有什么问题啊，这个串节线还是可以的啊，这个质量，哎，效果也是挺好的啊。好，那我们串节好了之后呢，我们就给他套头框啊，套头框的话我们也是刚刚说了一个命理啊， k k k 啊啊，这样是一个， 然后如果我们要设置的话，就再按一次空格，再按一次空格，然后的话进来之后我们有好几种图框可以选的，哎，这里， 哎，这里边的话这些设置啊，大家自己去看，有对应的视频我这里也不讲了。好，我们的话就然后确定设置是可以的，是这样的哦， 我们就这个。好，我们就这里点啊，我们就点这个框起来啊，框起来之后我们就不会啊，这个程序啊，自动会给他套上一个图框啊，然后呢这个图框，这个坐标，嗯，全部会一起标上去，然后的话孔 图框的那些内容啊也会填写啊，这边内容要填写啊，比如说这个料规啊，料规，这个料规是从这里面读起出来的，哎，这个名字啊，名字的话我们刚刚我没有讲，忘了讲一下，就是个，嗯， i i k 啊 i i k。 这里面设置啊， 这边有个设置，这边可以设置你的名字啊，然后一些制图担当就是一些啊啊，就是这个设置啊，这个设置，如果你你橱框里面有这个标签啊， 哎，有这个标签，比如说我图框里面有设计单的那个标签，哎那就可以这个那就做自动填写啊，这个编辑标签就在这里啊这里这个也是有专门的视频讲的啊，大家如果是需要编剧这些标签啊，需要制作图框啊，都自己去看啊 啊这边的话，哎这边的话这个这样一套的话套起来就没有问题了。没有问题，我们现在要做什么就检查一下这些有没有遗漏的东西啊啊大概检查一下门啊，不要就是有时间就检查，没时间丢下去也应该问题不大，我们就可以开着打印啊打印器出土去给他们加工 啊。好，这个出图的话就出到这个位置啊，然后接下来我们就可以打印图纸了是吧？然后我这边再试一下。呃另外几种啊另外几种的那个情况啊新版的我们拿新版的来试一下啊。然后 刚刚这边的话我没有开这个穿线孔啊穿线孔没有是吧？穿线孔没有是没开啊？没没打开，没打开我就把它打开啊。打开穿线孔我们在哪里打开呢？在这个这个设置里面啊我把它打开啊，因为穿线孔 现在穿铅汞的算法还不是很好。不是很好，就是遇到有些头大很大的时候他会他会占用很多时间， 哎，所以我要我调试的时候把它关了试一下啊。哎这边穿线孔的话啊大家就大家要就打开嘛，反正多也多不了多少时间啊。这段时间总比以前人工手工去写啊，之前我们没有外挂的时候 是纯手工来写的，我一个个手工写过去的注册那个时候真的困难重重啊啊？我们这边的话就新的版本的话就设置的多一点啊，这边。

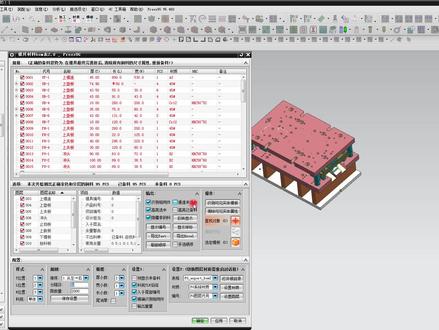

好啊，我们继续啊，兄弟们啊，就刚刚我们前面已经说了这个模具结构已经发给那个客户检讨了，然后检讨之后呢我们也自己完善好了啊， 完善好之后呢我们现在就开始写这个钢量清单啊，写钢量清单的话也不用以前那样了啊，以前我们写的话是很麻烦的啊，我们以前写呢是手工去量这个长宽高啊， 点了之后呢我们又再把它抄到那个表格里面去啊，我们就以前去真的是啊，好麻烦哎，现在的话我们就很方便了，我们有一个一键备料的功能哎我们到底还有这个功能，打开这个功能之后呢我们可以看到他这个 哎这里面的这些一些设置啊。嗯一些设置这设置我们可以看这个哎我们要用的是什么材质的那个标准啊？材质标准可以自己定义，你可以根据你的 公司的要求去设置啊，要图层代号也可以自己定义啊，这里有很多选择的啊，其他的设置大家可以有专门的这个这个背料功能的，一个一个功能介绍一个功能的教程，大家单独去看啊，其他的操作都是有的啊。啊我们这个功能的话就是 哎，我们看一下啊，打开的时候呢会有一个提示啊，我刚刚打开过了，所以就没有提示出来，哎，这边有个提示哎。提示是什么呢？提示这个 哎，宜兴家没有啊，涂材质颜色的啊啊没有放在那个磨染涂层的啊，比如说你随便放一个涂层的他就不识别的啊，或者不需要备料的，比如标准间那些全部隐藏了啊， 隐藏了之后呢我们可以之后我们可以看啊我们可以怎么看呢？我们可以反转这里可以反转显示啊我们看一下 反转显示之后我们看一下确认一下到底是不是隐藏的，而且啊不是钢链啊，不用背的了，不要等下漏掉了，漏背了就比较尴尬啊。好，我们看从这里看的话是确实是都是已经没问题啊，都是已经隐藏掉了 啊，都是一些标准这样隐藏的，假如说有啊有那些哎，就是刚刚亮没识别出来的，那我们可以在这里给他重新加一下颜色就可以了啊啊比如说你这些啊这要什么颜色要什么材质的我们就重新给他加一下就行了啊 啊这边这些材质啊都是可以在这边自己设置啊自己设置就好了，自己根据公司的要求啊。好我们就来开始用这个备料啊。哎我们备料的话刚刚说了已经那些不用备料的隐藏起来了，这设置就大家刚刚说了也要自己去看一下啊，哎看一下之后呢我们 我们可以可以备掉了这个料袋铲我们备掉的钱把它关一下关一下快捷键是这里啊然后我用的是命那个快捷键是零啊然后我们把它把它关一下 啊关一下之后呢我们只剩下干料了是吧？那些所有的不用备料的都已经清掉了。好啊，我用的话图层标准我就用那个啊， pos 油机那个啊，自自自带的啊标准的。 嗯然后这些选项大家可以根据这个呃专用的视频去看，我们现在呢只要简单的点一下这个啊识别可见体啊，识别可见体就可以了啊，这整套膜的模具那个钢料劲大啊，我们瞬间就把它哎弄出来了， 哎，这个这个刚料清单的话，就是说他可以识别什么呢？相同键啊，相同键可以识别啊，然后那个那个什么鞋 节零件啊，任意的鞋零件都可以识别的啊，然后的话如果说那个方向啊，不是你想要的方向的话，你可以也可以改啊，就是说你可以自己去调整这个把把手去定义方向， 注意大家定力的时候不要乱定啊，因为定力错了的话，他会翻过来变成底底面向下啊，这样子好，我们定好了之后呢，我们就啊没什么问题啊，没什么问题，我们检查一下这个 我们接下来检查什么呢？我们先应用一下把它保存起来啊，好，我们保存了，哎，保存了之后呢我们就来检查一下这个相同键，哎，有没大概检查一下吗？我们可以这里右键啊， 右键这里可以有一个，比如说到到这里来右键啊，啊，仅显示这里可以仅显示相同键啊， 哎，我们来去，哎，这个做酱的目的是为了就是为了以防万一啊，这个软件嘛，毕竟 是自动完成的，万一我们规则有一些问题啊，就有可能会有遗漏啊，但是这个经过一点九了，这个版本一点九已经过了很多次的改版的了，就是该发现的标记大部分都已经挖掘出来了。 好，我们看一下啊，这里很明显啊，这边看一下这个相同键基本上是没有问题的啊，这里可以去选择啊，就是检查啊，哎，然后还有就是还有可以什么呢？你可以加一辆啊，比如说有一些， 哎有一些版啊，你可以单开图层啊，单开图层去这边控制也可以啊，你可以在这里控制音乐也行吗？就是说比如说你把它，呃，想看一下上脚板啊，上脚板的要不要加 一辆啊？你可以再加一辆是吧？这里可以啊，后头加一辆多少加一辆多少？可以加啊。啊。这边就这个馅料膜就没有必要加了哎，可以这样加。嗯当然你怕搞错了也可以手工写写那个料单来，就料单加上去也行啊。 好，嗯，这个备好了之后呢，该检查的就自己去看那个专用的视频来检查了。哎，你要是不放心也可以用以前的老方法把它打印出来，把它打印出来之后 我们在一个个在山地里面去量一下啊，新用户肯定心里可能会过不来这个关，可以去这样检查一下，安全一点。好，我们这个料备好了之后呢我们要把它倒出来啊。倒又分两种方法啊。首先要倒出这个，呃，这个这是表格吗？一些表格 有需要表格的话这里可以选这个样式。哎你可以选你公司里的样式啊，比如说这个原声表格，我打一个原声表格是什么样的哎原声表格就没有格式的。我们试一下啊我们打出这个试一下 哎，我们这个试一下啊。选择啊，注意啊，这个选的时候大家不要选择路，不要选那里有中文的啊，我先把它放到第一盘，等下我再复制进去， 因为他有中文的时候是倒不出来的啊。这种可以倒啊，那种就倒不了，我们打我们打打打一个看看是什么样子。哎这里也跑跑进来了是吧？ 我们这里的话就给他取一个名字啊，就这个幺幺零四杠什么杠？我先这样写吗？等下名字我自己搞了啊。好，零四就选个零四啊，打出成功 然后我们看一下啊，哎这个呢就是延伸表格啊，就是像没有格式的啊，没有格式的表格就这， 哎用在哪里呢？用在就是说你可能用一些版本，你实在搞不定那种表格的时候你就只能先这种用一用吗？啊那种这种有格式的表格搞不定的时候。 呃这边啊这里延伸表格就是那个样子啊，我们来现在去选一种这种其他表格啊，比如这个。 注意啊这个表格我这里自带的两种啊，一种是什么呢？一种是用于这个料柜是单体，一种是用于整体啊。单体整体是什么意思呢？ 就是单体，比如说啊我打开这个啊，呃像这个这样的话就是个整体的啊，这个长宽高在一起的就整体要单体啊， 单体就是把它长空的分开的，我们等一下一起再倒一个看一下啊，哎先倒一个整体的，然后看一下这个料表，第一个应该是整体的，我们先试一个看一下到底是整体还是单体。 好我们来试试看为大导出啊导出这个表格啊，老样子，我们把它放到底盘去啊，不要有中文啊，名字也不要有中文啊，好，我们就 好我们这样打出去啊啊啊打出去了打出去之后我们就打开打开看一下啊啊我们看来是那个表格用的不对啊表格用的不对，就是我们的整体的料规啊，用的是 啊这个单体的表格啊，我们换一下表格，重新来换一下表格啊，或者是我们 先弄这个单体的啊，先弄单体的。好，我们现在再来换一下啊，哎，再回到刚才这个位置，然后我们把它覆盖掉，好，我们再打开看一下啊， 哎，这边的话就是没问题了啊，就是对了啊，这边的话就是，呃厚啊，长宽高啊，这边是没问题，这边就可以了啊，这个表格是可以自己做的啊，自己做群里面有视频啊，自己做， 然后的话这些名称如果你想填也可以填啊，这边可以填了，具体怎么填我这边就不讲了，这里填上去就可以填的啊啊，然后我们再来试一下这个整体的啊 整体的，看一下是什么样效果，然后我们把这这边也选到整体，好，我们把它导出啊啊，然后的话我们还是打到这里啊，对着这里的话 我们就选择杠二去啊，杠二好，我们打一下整体这个单体，整体的话就是各有各各边有那个要求啊，这边就是整体的话是吗？啊？长宽高是合在一起的是吧？这边后长宽合在了一起 啊，好，那个那这个倒倒的话，这里表格的话就有这三种啊，可以倒，然后还有一种是奥迪的表格啊，奥迪的表格我这里面也讲一下，就是说啊，奥迪是打这里，这里点一下啊， 再点一下这里，然后这边的话就出来这个表格，然后我们就把它复制过去啊，复制到 cd 里面啊，哎，我们就新建一个啊，重新打开一个 cd， 嗯，重新打开一个，有一些公司他可能会用到这种，呃，这种奥迪的表格啊，或者是我们有时候自己， 哎买个啊，我这边有点卡，是不是啊？这个啊，不管他可以了啊。 好，我们继续啊，就先弄这个 cd 的这个表格。 cd 表格，这刚才我们从那里复制过来的这个呃，料表我们有两种方法把它复制到这，第一个直接按这个，呃，我们复制的那个 ctrl 加 c 嘛。啊？ 你真的下次直接把它复制过来。还有一种方法啊，就是当你用这种方法复制出来这个字有问题的时候，我们就可以这样，哎，在这样 t 这个 nt 吗？写字的这种方式哎，把它写进来啊。 嗯，这样的写进来，这两种方法都可以啊，就当你这种有问题的时候可以这样子做啊啊，到这里的时候我们就可以用这个 cd 的命令啊，我们这 cd 有个 ugg 啊，哎，这边是有一个 写掉表的两种方法啊啊，我们现在用的是 bb 机，应该是这个啊，我们试一下 bb 机好哎，然后名称我们没有设名称啊，第一因为我电脑是刚刚重装过了，所以叫这个名称，没有啊，我们设一个名称过去啊啊我们设一个名称，然后选择对象， 然后我们就把这个这个这边就有问题啊，这边就这样，好像是炸开不行啊，因为字体的问题啊，我们字体有问题，我们等一下再来试一下。那边啊，我们先拿这个试一下啊。 bb 机， 因为我们刚才没有选字体啊，像这个啊，这个字体没问题的，我们就可以啊，是可以的啊，我们这把放过去，哎，我们重新来一下那种操作啊这个我们选一下字体啊。好啊我们这种字体呢不要用这种字体，我们用这 这种送体啊什么都可以啊这中国字啊黑体都可以啊黑体也行我们确定啊然后我们再用这个命令 bb 机。 嗯好。哎是吧我们字体对了就对了吗是吧，但是这个字体过来好像这边有个这个字有点大还是有点跟这边不一样是吧 好像跟那边不一样不一样。这个就先不管他了这个先不管他可能还是字体可能字体的问题大家自己试一下是哪一种字体比较啊合适， 你看这边断开了是吧断开了这就不行的了我们要需要有有一种合适的字体应该是 这种。是什么字体啊就就用这种吗？就用这种宋体看看啊宋体来。嗯宋体应该是 没问题了。哎宋体这边也炸不开啊哎炸开之后都变掉了是吧啊变掉了变掉的话我们就就用这种吧啊大家到底自己去选一下看下是哪一种字体有一种字体是刚刚好的 啊。好 cd 表格的话就是这里啊然后我们看这个我们回来啊回来之后呢我们哎大多数人都是用的那个那个那种表格了啊好我们看一下这种还有什么啊这个杯料的话买干料啊买干料的话这边就没有什么问题了。 好我们把这些东西关掉啊关掉之后我们给他看一下。嗯哎选刚料清单啊刚料清单我们就写出来了啊啊奥迪的刚料清单是这个啊奥迪的是这个。嗯这个的话就是我会存到那个一起啊，到时到到时可以打开看 看一下有什么区别啊。二低调单我们写在这里去。好，二低调单就存到地毯先放着啊。二，低调单啊， 爱的料单，好爱的料单。选了之后我们三 d 的刚刚表格的料单一下的调单已经写过去了，好料单的话就完成了，完成之后呢我们就打印出来去给， 哎，去给那个采购吗啊，采购去警告就好了啊，警告完之后呢，我们下一步通常做什么呢？我们可能先要买那个大号的标准件哎，因为有一些标准件啊，他他订购时间是比较久的，所以我们要先写那些标准件， 哎，比如说啊，有一些假如像这种模具的话，肯定是那个路边的五金店都有人买啊，就是模具配件店就有人买，但是有一些呢 可能是哎订购时间就会稍微长一点，有些可能是一个星期一个月都有可能，特别是一些冲头啊在或者是国外的零件啊，国外订购的那个进口零件，所以我们的话要先要写那个大标准件。大标准件是指哪一些呢啊？就是指， 哎，就那些品牌啊，大品牌的啊，就是那个五金店买不到的那种啊，就是外面那个 哎，小母鸡拼尽量买不到的那种。好，我们这边的话就把这个能买的先先把它买出来啊，能用这个表统计的我们就先把它统计出来。 好，我们这的话就这样显示，就把这个啊一起显示出来了啊，显示出来我们看一下。嗯，这边有没有什么别的操作啊？嗯，这边的话就一个隐藏钢料啊。

今天呢给大家分享一个啊，我们在模具世界当中在拍工艺的时候，比如我们在拍拍这个拍这种工艺的时候啊，因为我们工艺的时候要展开，对不对？我们工艺因为产品给我们的时候，如果你不把这个在拍工艺的时候不展开的话， 那我们是没有办法去进行下一步的工作。那么他展开的时候他有很多种方法，那比如说我们这里，你看这里面展开有啊展开， 你看有这种，呃，展开折弯，还有一步折弯啊，怎么怎么样分布折弯，对不对？有很多很多种，那比如说我们这个，比如说我们可以用给，比如说我们这里给大家介绍一下一步展开， 一步展开是最简单的，你看他只是选择这个零件啊，比如说你选择是不是你选择你这个零件的表面啊？你看选这个表面，确定确定一下看他就给你把这个零件看见没有，就一步给你展开了，看是他是不是把你这个 零件一步给你展开了啊？展开以后他这里而且如果说这个展开的话一些啊东西的话你还在这里调节，比如说他识别你的料厚啊，他会给你识别你的厚度，然后你的啊角的这规范值啊，一个展开系数啊，他会在这里啊给你进行一个 啊啊这调节啊，看没有？所以说这种展开是最简单最方便的一种啊，就最会最就这种一步展开啊，这种一步展开是最快捷的，比如说你看你确定 他就能得到一个这样的零件，看没有？或者说我们也可以拿一些，比如说很多零件来演示一下他的，因为他也不止这个，比如说这个，你看你看这个有很多这种零件了，他都可以这样去一步展开的，比如说你可以演示一下的吗？ 咱一步展开那点，他这个时候他就会开始跟你在，就是只是跟你最后跟你开始在计算啊，因为他也需要啊，就是需要你去给他一个 计算的一个空间吗？我的话他没有办法啊。呃，去给你展开啊，那他这个量在计算，因为啊是不是然后确定啊？你确定就好了，因为你转个玩意，这不这不就这个产品就展开了吗？ 是不是？你看你确定一下，是不是啊这个产品就展开了啊？产品一定要移完，是不是把移过来 这个产品有点远啊？把一块就是产品在工作当中你可以很多很多时候呢去把它展开你想要的一种形状啊，你看你看展开，因为不同的产品他有不同的展开方法，是不是啊？这给大家演示两个，比如你还想看，还想展开另外一种，看下能不能展开另外一种呢？ 因为有产品有，因为他产品他是有形形色色的吗？对不对？产品他是有形形色色的啊？他没有办法说一定保证啊，但是你可以去看一下， 让我再找一个别的产品给大家看一下，能不能够呃去进行一步的呃这样的展开啊，比如说我们选一个这种呃拉伸的这样的零件啊，不知道他能不能这样展开啊？我们可以尝试一下啊，尝试下这种拉伸的这种零件啊，他是否可以这样一步展开 又展开？那这个题是这个斜的是吧？斜的话你先把它还有啊，在这种斜的零件肯定是不行的，斜的零件因为他没有办法去默认他的一个参考啊，你把它移过去啊，斜的东西一定要把它移过去啊，这种展开完了就不看了啊， 就是斜的东西他一定是不行的啊，调过来啊，这先，这是我们讲课吗？你可以移动过来一下，移动过来一下放在这里啊，然后呢？这个就不要了，那你看你可以尝试一下这个地方他是否能够进行这样的一步展，他不一定能够，因为这个产品他可能这个地方。嗯，有问题的，因为这 这种东西我们只是尝试一下，然后你看这里有一个，看他这个地方都没有办法给你计算东西，你看见没有？ 还没办法，记得不会，但是你可以尝试点印一下，印一下，看他是不是他出不来。我说因为他这个地方他不是个规则的啊，一个版后那下面没有尖，下面是尖角 啊，他一定这种一定是要有个规则的这种角，所以说这种东西他是展不开的，所以我们就证明了啊，这种东西是展不开，只有说这种。呃，这种啊，比如说这种，比如我们再来一个这个，比如说这种东西啊，这样的东西你看就可以来打来展开吗？比如这样的， 这样的东西也可以来展展，我们再尝试下这种啊，比如说这讲啊，这种，反正是这个命令，他也没有什么过多的技巧啊，这种东西只是说你了解有些产品也可以利用这个东西去展开，他不是所有产品都能展的。这个命令看 确定确定他这个地方是展开了，看见没有？是不是？一步给你展开了？是不是？所以说这个东西就是不同的产品，他有些地方他是不能展开，但是大多数产品可以用这种一步展开，他是还是能够去把它做出来，看见没有？

大家好，哎，大家比较关心这个自动出土啊，好不好用，方不方便啊？我再拿一个单工程的膜来试一下啊，哎，首先我们先来备料啊，备料一件事的啊， 先是这些哎，相同线啊，斜连键的那些都会识别出来，哎，一下子就出来了，很方便，不像以前那样啊，要很这各种粮还要插到那个料表上面去。好备好了之后我们就可以开始出土，哎我们这里一样啊，点一下切丁就可以了。 出头一样啊，这边有很多设置，然后这边的话有一个进度啊，进度就是让我们出头走到哪一步了啊。这边有一些时间的提示，哎，时间提示就是到哪里， 哎。到哪里了，然后注意什么，哎用了多少时间啊。其他设置的话大家这边一看也看的很清楚了啊，很清楚， 可以自己慢慢设置一下，然后调整一下，调到自己想要的一个效果。好。这边没有多少个零件啊，应该比较快比较快，我就不暂停一下了， 哎这里后面几个零件应该是比较快的，他小磨具大磨具的话，嗯，如果是洗面非常多的， 嗯就真的建议要分开上下模或者单图层来倒了，因为那个因为这样倒啊是相当于把所有的图头印到一个领头挡里面啊，他的确会比较卡一点。这样， 哎，好，这边很快就完成了啊，现在就开始那个转换为那个二 d 的那个线条啊， cdcd 的线条，嗯，好，应该是还是比较快的， 哎。小零件啊，现在什么单工成膜啊，复合膜这些都是非常快的，除非是那种呃，汽车膜非常复杂的洁面比较多的就真的好卖， 电磁膜的话也没几块板，还是很快的好，我们就转换完成了，我们打开看一下啊，哎，这个图档这是刚刚转出来了啊，这个时间。好，我们这里打开看一下。 好，这边转出来之后呢，一样啊，这边就注解这些是有的了啊，像这个图的话一般可以不要啊，不要的话时间可能还会省一点点，哎，然后这边的话很多线条可能要串节一下，我们用串节功能来试一下啊，哎哎哎哎，这里啊，先来把那个干掉， 那个转换的杆角得拉上去一点，然后串节一下，哎，然后我们执行串节啊， 穿洁功能的话就二零零五啊，零六零七零八，上面可以用其他功能，其他那个 cd 版本就用不了，因为他这个现在是接用了一个哎，这个 cd 的那个功能啊， 所以才能串节起来。好啊，这边在串节啊，所以他就暂停在这里了，实际上他在哎后台已经开始在串节了啊，这个也是啊，这是刀块啊。啊，这边的话因为这个颜色应该是穿不了，他刚刚开了那个颜色的过滤啊，穿那个红色的 啊，就是这种红色的彩虹串，这种就不串好，哎，这边的话就完成了啊，串起来完成，然后再套一下图框和标注一下就搞定了。好，我们确定一下啊，像这里没几个零件啊，很快， 我这个电脑的话也是七五零零期待的 i 五稍微反应会慢一点，如果是新电的电脑，他反应还是非常快的。 好，哎，这边的话就马上就完成了。 好啊，一分一秒啊，就完成了这几个，哎，套起来的图框啊，坐标那些标上去了是吧？大零件就只标那个外形啊，小零件就标一下里面啊，里面的穿线孔啊也有的啊，然后口红也串节起来了 啊，这边出土就完成了，现在的话就是说打印，哎，检查一下就好了，哎回到我们山地里面啊，山地里面这边也是完成了， 然后的话这边的话可能刚刚我们一个有一个要这边啊，这个要拼一下料，是吧？我们应该先做一个拼料板出来哈， 我们来点一下这个啊，然后我们做一个拼料板，好，我们拖拉一下啊，把它拖拉一个合适的大小出来啊。好啊，这样吧这样好，这样比较合适，好，哎就这样就可以了。 好，哎，这个拼好料之后呢，我们这边打开这个哎料表看一下啊料表，哎料表的话我们把它全开啊全开一下， 嗯前开之后呢我们再打开这个料表，料表这边的话那个那些已经备料的零件啊，就会显示已拼料在啊已备料在这里面了是吧？ 哎这边会集合到下面，然后我们再导出这个料单啊，哎导出料单，然后我们去导一下，好我们导出料单，哎这因为这个料单的话我们是没有 没有打开他，所以他不会自动弹出来啊。呃我们这里就直接把从这里把它这个是吧，我们直接这样打开一下啊， 把这个料单就在这里出来了，如果你打开一个的话就会自动弹出来，比如你现在再倒一次的话，他就会，哎自动会弹这个出来啊，要要把它打开是吧？这样就开了就弹出来了 啊，然后这边的话啊如果拼掉的时候我又怎么导出呢？这边这个是拼料版啊，拼料版一样啊，用这个功能啊，点一下他啊，然后你这边选啊，选一下他自自动会勾选啊，如果他是拼料版就会勾选上去， 勾点上去，然后我们再把它倒出去就行了啊，就是把这个平尿板倒出去，好确定这我们拼好了之后嘛？啊，我们再把它倒出来， 好打出来，等一下我们看一下啊，看一下这里打的怎么样？好，我们就这里等着他出来， 好，哎，应该是很快的啊，这因为就没有几个东西啊，然后是这个连接啊，哎，这边是用了二十二秒是吧？打了这个板，然后我们这里再把它这个平调板打开啊，哎，这边平调板就打开了啊，这个连接就不要他了， 哎，这边的话就这些，哎，穿线孔里面也有啊，然后我们把这里一样啊，套个图框，套个图框我们再把它挪到那个上面去就可以了， 是吧？这边是个拼料版，然后我们买这块料轮回来就限购这个零件啊。哎，这边没有留搭边啊，应该留一下搭边的啊，哈奇的， 它功能的话就大家自己去操作了，这边的话我这边是有这个有一些教程在这里的啊，这里有一些教程 是吧？这这些我是会发给那个，哎，新用户都会发的啊，哎，像这些的话就因为他是网络上收集的，我没有发啊，就是 大家那个我放在考在的一个那个 u 盘里面，大家可以要的话就自己去拍那个 u 盘就可以了。

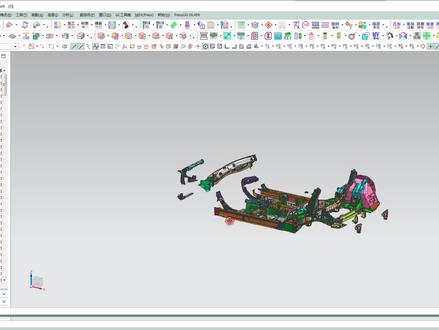

兄弟们好啊，我们现在来继续啊啊，前面我已经讲了这个工程模啊，工程模的一些知识啊，大家可以去看一下啊，我们现在来呢拿这个产品来做这个做设计一下那个漏亮膜啊，成型膜还有充孔膜啊这三个 啊。首先我们来看这个产品啊，这个产品拿到之后呢，我们先要去看一下这个产品啊，具体是在哪里用的啊，最好能看到啊，或者看一下客户提供那些工差表啊之类的啊，也可以啊，我这个产品的话是在一个车上面用的啊，啊，这个车的话是有这样一个体积啊， 这这个应该是台 suv， 然后这边的话是应该是后面啊，这边是前面，前面的话这边是中控台啊，中控台这里，然后那个零件在哪里呢？那个零件在这个位置啊，这个位置，这个位置的话应该是保险杠 啊，黄金刚这个位置的。好啊，我们知道这个零件在哪里用的话，我们就比较容易去判断这个零件，具体啊怎么做好一点，哎，可能给客户提提意见啊，或者根据我们的经验值来修改一下工艺啊啊制作工艺 好哎，这个图档的话是因为是客户的资料啊，我就很抱歉啊，不能上传给大家看啊，但是这个零件的话我会放在那里面。好， 我拿到这个零件之后呢，我们先开始处理这个零件啊，然后才能开始制作那个工艺啊啊，我们先呢就把这个零件先要摆到一个合适的位置上面， 哎，摆到哪里去呢？我们，哎摆到这个一般是玩那个中心点啊，摆到那里我们用这个啊，移动啊，把它移动过去。好，我们看一下啊，这个移动移动的 用针这个啊，坐标器到坐标器把它点一下啊，然后的话把它截对零点，然后我们要复制过去，因为这个零件还要保留在这里 啊，好，我们就移过去了，哎，大家这里我跟大家说一下，就是这个，我们前面也说了啊，就是这个，这个这个功能啊，功能啊，因为这个功能的话是比如说这个移动对象啊，是在这里啊，在这个位置的话 啊，是这个位置啊，哎，这个位置的话我就不不在这里点了啊。大家，我教大家一个方法是怎么快速找到这个命令在哪里啊？哎，第一个方法就是什么呢？参考一下这个命令列表啊，就是快捷键，我用的快捷键基本上都在这里 啊，大家可以把直接用这个角色之后，我们就直接，比如说我，哎，把它打印出来吗？啊？我用了移动，移动 用对象啊，大家就直接按这个快捷快捷键就出来了啊，哎，还有一个方法，哎，就是说在这个位置，在这里命令查找这里可以找到任何的那个，比如说啊， 比如说我想找移动对象啊，移动对象对吧？打移动对象，然后我们这边就出来一些移动对象的功能啊，然后点一下他这边就弹出来，弹出来是在哪个位置呢？就看得到了 啊，不过大家熟悉了以后呢，应该还是用那个快捷键比较快的啊，我这边的话快捷键应该是够用的啊，其实还空了很多快捷键啊， 空了的话原来都没去设置，因为有时候个别常用不常不怎么常用的，直接设置那个图标就可以了啊，这点一下也差不多的。好，我们这个零件移动过去了，移动过去了之后，我们看一下这个 中压方向是不是这个方向啊？哎，看一下，哎，像这个零件的话，如果放在这里比较碍事，我们可以把它移到哪里去呢？把它移到临时层上面去啊，直接把它移到临时层上面去，我这里我就不移了啊，大家移过去之后呢，这里就不会老是碍事，或者把它隐藏掉也可以。 哎，这样的话我们就单独看这个产品了。哎，然后我们来测量一下这个，这个产品，这个冲压面啊，这个冲压方向的面是不是那个 啊？是不是垂直这一冲压方向呢？啊？我们看一下这里，点一下这个面，然后我们这里选这个使量，然后选一下这个。 哎，角度啊，是零度啊，那如果这里是零度，他说明是垂直于冲压方向的了。好，我们现在的话还要这个，还要这个什么呢？还要这个，你要再 摆正一下，还是用那个命令按摩啊？快捷键按摩就是跟 cd 那里的命令一样的啊，就是 m 啊，然后的话我们选这个将轴与数量对齐。好，我们这个用这个轴啊，然后数量就用这个。 好，我们选选的话现在是移动啊，然后轴点就是旋转的点。好，好，我们就以这里做旋转，两旋转过去。 好，旋转了之后呢，我们就要就确定一下吗？确定一下就摆正了吗？角度这里平行了，这样的话我们做模具好做一点吗？我们的那个香块就是直的吗？是吧？这个直的好做一点吗？ 好，然后的话我们这里产品摆正了之后呢？这个产品有可能不一定在正中间啊，我们给这个产品画一个中心线，哎，用这个整数快功能， 这里面有个中心线的功能，这里是吧？这个中心线，然后然后我们就点一下啊，点一下之后他就出来了。 好，哎，就出来一个中心线了，出来之后呢，我们就把它再把它移动一下，以那个中心线的中点，我们确定，我们选一下啊，把它选上去，然后就点到点啊，选点到点， 好，点到点，然后到这个这里点一下啊，点一下这里全部是零，就移到那个绝对坐标的零点啊，我们请零。好，我们就移过去了。好啊，现在这个零件的话就在，哎，绝对零点上面了啊，绝对零点上面。 好，接下来的话我们就可以，可以。那个怎么把这个产品啊？怎么展开的啊？然后把盖工艺搞出来，哎，这个的话我们就在后面，后面下一课去讲，我先把这个结束。

首先我们来看下这套模具，定位键使用的非常多，这在汽车模具设计中是很常见的。汽车模具设计中的定位键排列也是非常不规则的，要根据零件实时调整位置极限的大小。 wis 自动定位键排列功能以实际设计需要为出发点，可以灵活实时调整部件三个键、两个键、三个键、四个键以及常用的各种规格尺寸，实时切换和调整位置，直到满意口按下应用搞定。 此功能支持任意角度其零件并自动摆正坐标，非常方便。按照以往操作方法，先从图库调出来，移动复制旋转，结果大小不合适，换一种重来 使用和有记忆排列的定位键支持假体一键、球差，球差的模板，自带加工重点生成的定位键，还可以直接用爆表功能统计。

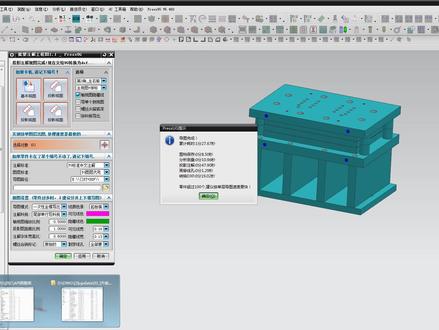

大家好，呃，背料出图这个过程啊，好不好用大家好像比较关心啊，我现在就拿这套模具来演示一个过程。首先我们要先背料啊， 哎，背掉的话这个是全自动的，然后呢是斜铃键啊，金像键，相同键都是会自动识别出来，哎，出来之后呢，我们就可以开始出图啊，哎这边也可以打出料单， 我们来出图看看。好，然后出图的话也是比较简单啊，点一下确定就可以了。然后这边的话有一些设置啊，比如说七十面，哎，要不要随面啊，颜色啊，线条宽度，呃穿线孔啊，都可以设置出来，哎。然后如果螺丝的那就核销标记也可以加上去， 也可以比较很大的那个模具啊，也可以把它分成那个，呃上下膜导出啊，或者单个图层呃导出， 哎然后其他的话啊，视角方面也可以选啊，然后这边的话球标要不要啊？要不要什么图这边都可以选，都有好多选择的。 然后如果是那个褥子的拼料版啊，拼料版也可以打出啊，现在在已经在可以导图了啊，哎，这个导图可能会久一点点，哎，我把它暂停一下下， 哎，这边转头的话就马上转完了啊，这边是转好多图，这边的话有那个时间的显示啊，呃大概用了多少时间了？这边呢总共那个多少个零件啊？六十九个零件啊，四分钟 啊，这这个过程中呢就是说由外挂完成的就是注写注解啊，写注解，穿一千孔啊这些，呃排列这些，还有那些属性啊什么的全部写上去啊，接下 下来完成之后呢，我们就这进入一个那个转换的状态，就是转换成那个二 d 的那个图纸。就是 cd 的线条吗？ 哎，现在还是一个三 d 的一个状态啊，啊，等一下就进入一个，呃线条啊，就转为 cd 的那个状态啊，大概的话就呃六分钟的样子吧，然后出完以后，哎， id 里面就可以插那个图框那些上去。 好好，现在的话我们就在已经开始那个转换枚 d 叉 f 啊，就转为二 d 了， 这个过程的速度的话跟那个，哎你的电脑配置啊有很大关系，还有那个模具图这个形面很多的话啊，也是有关系。好，我们已经转好了啊，转出来了，好，然后我们把它打开， 哎，打开之后呢，我们这边看一下啊，哎，就是说里面已经有注解那些的了，哎，就差一个图框和标注， 途观和标注的话也是很好解决啊，像这里啊直接注解就有了啊，就已经排列好了。然后的话我们现在要做啥呢？就是说比如第一个你可能想串一节这条线啊，串一节线我们就把试一下把线串一节一下啊， 好，我们用这个把它，哎串节一下，好，嗯，开始串节啊，哎，现在在串节中就这个刀口没有串的，就串外形啊，刚刚我们勾选了串外形就串上去也可以， 哎，像这个打火机呢，他也是会自动就去把它串折起来。 好，现在好，我们已经串结完了啊，我们看一下这个效果怎么样啊？这边是 都串好了啊，是吧？这个串节功能的话是在这个二零零五六七八上面啊。呃，才能用啊，其他的话因为这接住了那个 acd 上面的一个功能啊，所以他才能串节起来啊。好像这种都串了啊。 哎这些看一下这边也串了啊哎。这边是串节，然后我们的话再来一个套这个图框。好，我们把它套一下图框 他途观的话跟那个标注那些坐标啊就是一起一起完成，哎。这个孔也可以选那个替换啊。我刚刚勾了是不替换孔 这个牙孔那一些啊就会不会替换上去，哎就是像这样啊涂框啊涂框的话支持自己换啊，自己做电影啊。哎 套途观的时候呢可以有十种途观可以选啊。呃九种九种途观可以自由切换的，哎就是设置那里设置那个位置好，哎这样的话就哎套完了，哎。接着就是慢慢就套完 啊。这个过程的话是暂停了一下的啊，因为那个不暂停的话就要后面编辑去加速啊，那样加速的话那个文件会变得很大。我现在是延时的录屏啊，只是暂停了一下那个呃文件会比较小一点， 小店的话就方便大家传送了啊。方便看。那你要是去后面编辑的那个加速的话啊加速也看不清楚啊。这边的话 大概用了三分钟是吧然后的话这个二 d 套图啊，这有时间的然后这边的话三 d 导图啊，这边也是有时间显示的，哎用了多长时间然后这边图框就已经套上去了啊， 哎这边图房的话就全部都有了，然后这个，哎标注啊这些这些属性是填写的啊这个属性你也可以填到这个图框里面去的哎是这样填写的。然后如果刚才是想要换这个图框的话啊这边可以换的啊这边有很多种图框可以切换，你想怎么换怎么设置都可以。 好，哎，这边的话就流程也过完，哎，过完了啊，让我们看一下，回来这里，奥迪这里，刚刚我们，哎前面为了加速一下，省了一些过程， 我们再回来看一下啊，比如说，哎，杯料啊，杯料的时候，这个 他隐藏了一些东西，是吧？刚刚我们提示说隐藏了一些东西，哎，隐藏到哪里去了？隐藏到什么呢啊？就是没有涂颜色的，就是材质的颜色不对的啊，涂藏不对的，哎，都隐藏了， 然后那个不用背了的都隐藏了，那这个时候我们要去检查一下隐藏的东西对不对啊？我们确定一下，然后， 然后我们再把它反反转显示，哎，看一下这边啊，有没有说遗漏的啊？比如说刚刚说的是，哎，就是不是干料就隐藏了吗？涂层不对，隐藏了，我们看下是不是 有钢料遗漏了啊？为什么呢？因为这个背料的话，这种图层和颜色材质啊要对对的上这个参数表里面啊，这边是有材质，这边是有图层，就是你这个图层标准，你现在 模具的图层要跟这个标准对的上才能备料，如果对不上他就，呃不会备料的啊， 所以我们就可以去检查，如果图层不对的，我们就把它，哎，假设你这个光刚亮，我们就把它分到那个图层上去啊，然后如果是颜色不对，哎，就是材质颜色不对，我们这里换一下颜色，换一下材质就可以了，哎，就是说前面两下注意图层和材质要对， 哎，对了之后呢就可以备料了，然后的话我们这边可以打出这个表格的料单啊，我们这里打一下啊，打，打出，哎，就打这里试一下啊，这里 让我们看看。好，这个正在导出表格啊，表格也是可以自己换的，自己定义的啊，这种表格啊，这表格也是可以自己定义的哎，这里 稍等一下啊，把它拉大一点，表格也是可以自己定义啊，自己想要怎么改都可以做定义的，然后的话这里也可以打针的二 d 的表格啊，二 d 的表格是这样子的啊，就是复制一下， 要复制到这个地方，哎，复制到奥迪里面粘贴，然后这个命令 bb 机一个啊，奥迪的话会是有一个那个工具箱啊， 呃，这边的话是一个奥迪的那个料表啊，字体不对啊，字体不对，刚刚字体我们看一下，把字体换一下 是哪一个字体，嗯，这样就对了啊，然后是一个二弟的那个表格，二弟这边有一个工具箱啊，就是一些工具，哎，一些方便的工具，其他的话就。呃，没有什么了啊，其他的话就是比如说你前期的那些， 嗯，注解处理啊，注解处理后面有很多哎，有很多单独的视频讲的啊，就是一个一块板啊， 他拿一些孔是什么孔啊？比如说这个是螺丝是吧？如果我之前不是螺丝，我这边就可以把它定义为螺丝就好了，哎，这边很方便的，一块板也可以，几块板一起操作都可以， 哎，好，哎，出土的话也就这么简单啊，大家自己试一下。

好，兄弟们，好，我们来继续画这个结构啊，刚刚我们已经把那个工艺哎排好了，分好了，分好了保存在这个位置啊，哎，好，现在的话就是说画结构的话就是这些字就把它调一下啊，大了一点， 哎，在这个位置啊，这个位置调一下就可以了。 呃，这里把这个高度调到二十看一下，二十应该就是比较合适的， 按时把它移到这个位置去啊，然后看一下啊，把这个应该全部都应该都在那个料袋层里面了吧，再把它确认一下啊。好，哎，我们就开始画这个结构，然后画这个结构的时候要怎么怎么开始呢啊？我们先那个画一个， 我这边我做了一个大概的一个说明的，大家看一下 大概的步骤说明啊。哎，我们的话，哎来看一下啊，我们第一步呢，我们先画画出大体的模板结构啊，就是说，哎先画一个魔柱的位置吗？是吧？嗯，我们可以用画模板的话，如果我们按 哎普通的方法，我们就用这种先画一个模板啊，就用这个功能可以画啊， 画一个快画一个快，就是要普通的方法啊，比如说我们把模板做成， 对啊，先画一个模板，然后再画一块块画其他板啊，这是我们之前的普通的一个方法，一块板一块 板啊，先把模做啊，上下模做啊的位置啊，就是这样把料袋集团的位置先确定好，我们就可以用这个方法换。 哎，画好之后呢就再画你要什么版再画出来画出来啊啊，这个版的大小和那个的话可以参考一下这里面的。哎，这里面的话是在这这个位置啊，这里面有一些那个标准， 这些标准的话就是比如说这个常规标准啊，这里模板这个是中泰的啊，中泰的标准， 我打开看一下啊，这里的话就有一个，哎，比如说我们，哎经常的话，那个魔作啊，魔作的厚度，我们起什么呢？啊？四十五啊，多少啊？啊？这里有标有 标准啊，可以参考一下，当然这些标准呢，嗯，大家如果所在公司的话，他应该也有一份的，如果说你没有的话，你就可以参考一下这些，比如说甲板，甲板的话是，呃，像这个三十二，三十八啊， 三十二，三十八为什么起这个值呢？这个应该是考虑到那个那个材料商啊，材料商三十二的，他是拿三十五的料来加工的，加工出来的话可能刚好就是三十二。还是这样子考虑的方法， 魔作有时候也会采采取这样的考虑啊，比如说四十五的魔作，他们买的时候可能会买成写成四十二，这样的话就可以 节省一点原材料吗？啊，好，这个的话就大家可以参考一下，我们这边可以看一下啊，模作啊， 夹板、刀口板啊，刀口板能搞到一个啊，这里没有厚度，刀口板是这里啊， 刀口版的话没有要求，没有要求我们就自己根据实际需要吗？好，我就拿这个啊，这边也有预设一些数据。好，我们用这个一键的，一键的这个一键画这个模板的功能。来啊，我们先把这个删掉， 哎，先把这个删掉，删掉之后我们，哎，我们先大概算一下，大概算一下我们是一个漏量网，大概到上网的位置是多少？ 嗯，魔作啊我就不算小数了。我就直接算整数嘛。魔作刚刚说的是四十五是吧。四十五加上一个闪电 面板就算啊。十再加上一个或一个或者这样的。 我们先把这个冲头先拉出来。下料的冲头啊先冲头先拉出来。哎。拉这个冲头怎么拉呢？用这个拉伸啊。嗯这里有有那个啊是用那个命令。擦啊 命令叉命令叉这个拉伸啊这里啊拉伸啊这条命令的话如果你要是在这里拉的话在这个位置啊这里很容易找到具体在哪个位置可以自己去找一下了。好像是在 好自己找了，我也不知道是哪个地方的拉伸拉伸啊这个位置拉伸然后我们选那个面 选这个面啊面的边面的边啊，把这个葱头啊伸出来我们看一下这个葱头是做多高。好的我们给他来一个 八十吧啊我们来个八十啊八十，然后就啊又又点了这个求和啊合并没有取消掉啊取消掉了，哎。给八十。这里没有点取消吗？合并 先无啊无。现在有没有是不是一个单个的了？是单个的了，然后我们给他给冲投一个材质材质的话就用 drskt 压压。什么材质啊？自己 根据要求决定，然后的话这个冲头的话就我们一般是切进去多少呢？切进去六到八个毫米，我们看一下现在是剪一个料后就 负一点五千到六毫片的底部啊，这片底部底部进去刀口负给他个六个毫米码 下料毛毛啊给他再再下去六个毫米。好。哎这样的话就我们就一个出来了 出来了一个高度，出来一个高度的话，我们就可以算的到这上面上面是有多少了，我们看一下这里上面是七十六，上面留多少呢？就一个模作吗？模作家电板，那就是五十五吗？五十五这里是多少？这边是 七十六啊，七十六，五十五，就二十二十一是吧？呃，二十一我们看一下啊，下来二十一负二十一，下来， 那我们这里的话，这上面就是一个，就是一个五十瓦，就是那个板子在那里了。好，我们现在的话，哎，这样出来之后呢，我们再看一下这个项目， 哎，项目这里项目到底的那个高度是一百七十一，好，有了这个距离之后 有那个这里这个距离的话，我们可以在这里输入啊，尿片的高度啊，一百七十一，一百七十一是吧？哎，然后我们就要这边的话还要填一下这些高度啊，这些厚度，比如说摩坐，我们是用的是四十五，是吧？我们把它改成四十五，然后的话这里垫板是十， 我再把它改成十啊，甲板就三十二码，刚刚我们上了三十二就三十二码，但是很少人让做的啊， 我记得大家大部分都是起这种小板，都会不会这样做，除非是很大的板模做之类的就可以，就是要这样做了，哎，这个就不管，就三十 三十，然后纸挡板，因为纸挡板，因为这种啊是不能少板的，所以纸挡板也要加上去，纸挡板就相当于那个夹板了啊，夹板和涂料板之间啊，怎么看呢？我们打开一个图片来看一下吧。打开个图片， 嗯，打开这个图片啊，我们打开这个图片来看一下啊，是不是大家有个有个参考图照着画可能看一下，看这个吗？啊？哎，魔作啊，这是魔作啊，这边是一个那个 粘垫板啊，夹板，然后脱料板，然后这中间呢是有一块纸糖板的啊，这纸糖板就 看我们不画就不画嘛，但是我们用这个画的时候呢，这个东西就不能漏掉，我们就等于是这个子弹还是那个那个间隙啊，那空位 我们就给他留了一个三十的空位嘛，三十或者二十吧，二十那就二十嘛哈，然后的话只要这个就。哎，这个是给他搞个三十啊， 三十涂料板像模板，四十下电板的话就要么，那就按照这个标准一点的把它弄上去啊啊模作啊像模作也弄一个四十五的啊，为了。 哎，有些有些公司要求啊，上下摩托是不一样的，那我们就给他弄个五十吧，五十是肯定是比较厚的，因为呢好小，但是有些公司呢他要求摩托是要比较厚， 所以这个都是根据各自标准修改就可以了。好，然后的话就哎这个出来了，一百七十一啊一百七十一，然后这些设置 好了之后呢，我们下啊下拖板啊下拖板，嗯？要吗？就是用来马摩的吗？啊？然后的话垫脚。刚刚我们说到因为我们这里改了这个参数啊，改了这个参数之后这个书可能没有更新过了，我们试一下这里重新修改一下， 一百四，一百七十一，一把刚才才一百七十二，试一下看看。哦，这里就只能改了是吧？那我们再改一百七十一之后这里就更新了是吧？因为我们改了其他版，他就重新计算了啊，计算了这个这个家电角的这个高度 好啊，我们这样的话现在的话就选这个料片啊，选这个料片。料片在哪里啊？料片又给隐藏起来了，麻烦了， 哎，隐藏起来了，哎，隐藏起来的话我们怎么办呢？现在现在因为这个没有记忆啊，不能退， 抽气。刚才我们要把冲头先先那个啊，没事啊，我们就就选他试一下啊，就选他选这个选再选里面的， 没选你选他再选里面的那一块啊，两块，再把这个反选一下，这里多选了一个。 好，我们就选把里面这个红色的也行选上啊啊，没事多选几个好，然后再把外面的反选掉就可以了啊， 我们的话还是这个还就这条这个料好，因为我们刚才选的时候他自动读起来，所以我们把它改正确的。呃，大家操作的时候呢，可以把退出，退出之后把这个隐藏掉重新弄。呃， 然后的话我们现在这些填了之后呢，我们这里可以点这个啊，垫脚宽度啊，填度就搞个四十就好了啊。哎这些的话就 哎这些是做什么用的呢？这是那个比如说魔作啊，魔作的宽度，魔作宽度是哎 宽啊，宽是加三百之后，不宽的话应该是齐平就可以了，他是限量膜就不加了，然后的话板厚这边啊，就是模板的厚度加两百，长度加两百，就这个正方形吗？相当于然后的话长度就加两百五吗？ 啊？两百五，然后的话模具的长度两头。大家具体这加了会什么结构可以自己去试一下啊。然后这边设置好了之后，我们就可以点一下初始化这个结构啊， 说实话节目看一下。哎，这个呃，位置好像不怎么对啊，不怎么对的话，我们看一下是在哪个位置不对啊？鼻膜高度啊，是不是鼻膜高度哪里设设置不对呢？ 来看一下。哎，壁膜高度，这是亮片高度。壁膜高度看一下是哪里有壁膜高度这个设置啊？ 啊？这个是因为那个啊，我们这个我们刚刚啊选的时候啊，选了那个冲头，所以他把那个磨面啊，啊， 我们选到这个冲头顶部去了啊，这个不管他了，大家自己去试试一下了，我们这里就不取消了，我就直接把它确定啊，就是说我们刚才选的时候呢，因为我们选的这个冲头，所以就当 把那个充好了，当成了那个顶面去了。好，我这里我就直接把它挪一下啊，直接挪一下，把它挪下来就好了。 把这个把这料片啊隐藏掉，然后把这个充头关掉啊，等一下啊，把这个充头移到那个充头的头层上面去， 然后把冲突关掉，然后打开它，然后的话把这个关掉，然后用这个命令把它移下来啊， 好，哎，用这个明天把它移下来，移下来之后我们再按一下保存，然后我们再打开这个亮片看一下。啊啊，这个实际在这里的， 刚才是什么原因跑到那上面去了呢？哎，是因为这个我们可以再来示范一下，比如说，比如说我们直接按这个，直接按这个的话就是 可以的啊，因为我刚买多了个充头，所以我第一次选的充，他定了位置了。好，我们如果是这样的话，我们直接点的话就是这样的，刚刚好的，刚好的话带这个位置的啊， 是吧？哎大家可以自己去多多这样多试几遍多操作几遍就知道了，那我这里就不重复做这种呃这种工作了啊， 好，哎，这个大概的样子的话就呃就出来了吗？是吧？哎，这里这边是八十，我们刚刚应该是哪里板不够板的厚度问题看看我们再测量一下啊，这边是刚刚上门说的是九，呃那个多少来的？ 五十五的是吧？我们看一下那个位置的厚度没加上去啊，这边是三百，没事啊，这个像这种的话啊大概也就一个结构，如果哪里厚度不对的话位置不对的我们再给他挪一下 就可以了。好，我们看一下这个这里哎就这里是相连啊，把这个相连去掉， 哎，三十三十这边的话是因为这边我们冲头啊，冲头可能还是那个问题啊，我们没考虑进去，刚才我的手拿错了，冲头那个位置啊，我们的话就怎么样呢？因为这个板我们不一样吗？不要的话我们就直接把这里移下来就好了啊， 把它移下来，因为我们下去了切进去的项目六个毫米吗？我们直接把它移下来就行了。 好，我们直接把它移下来啊，哎这样的话这个上摩柱啊上摩柱啊的厚度啊，四十五，四十五是吧？这是十，这是达到我们的要求，咱们是把夹板三十，然后中间有一定定空位，哎，然后这个脱，哎脱掉板吗？是吧？三十。

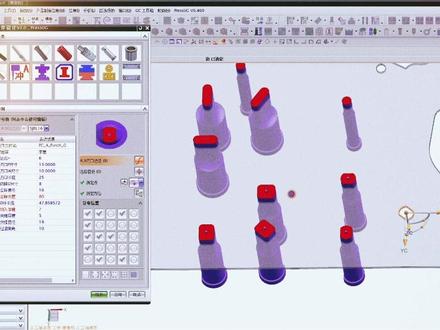

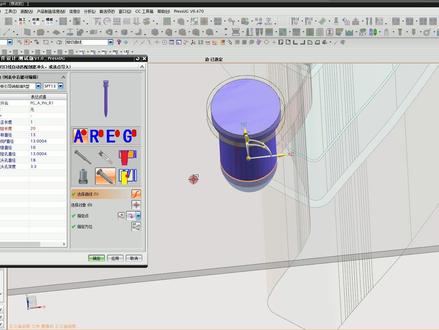

大家好，今天我们来讲一下 a 冲设计这个功能怎么用啊？好，我们来看一下啊，这是一个新的模具啊，这个 a 冲的话我们可以这样子做啊，并且我们这里啊可以直接选这个， 哎，选这个线，选这个线之后呢，我们就可以看得到啊，这个就导入的一个 a 冲啊，里面有假体，哎，我们侧面看一下这个假体，这个厚度不对啊不对，我们可以直接收入厚度，也可以点一下这个列表，然后点一下他就会下来了，下来然后呢下面如果你想开孔，那可以啊，一起点啊， 哎，一起点下去，这里一直点下去啊，这个选的话是选一次就可以了啊，就比如说你想做第二个开充口的时候，那我们这里继续选第二个就可以了，我们这些啊继续选这个第二个啊，这样的话这个一次这个高度啊高度会一起统啊，就是统一，然后开口一起开， 哎，然后的话这边啊这边比如说这个孔啊也一样啊，你点一下这个边啊，自动会识别这个啊，这个中途的类型啊，这个认可的类型，然后的话自动会这个切换这个低值大小啊，我们比如说第三个啊，这个啊，比如说这个 啊，一样啊，是吧啊一样，然后像这这样的啊，烟都可以这样啊，一次性就啊全部从这样就设计出来了啊，比起之前那种 啊，抵掉一个这个零件啊，然后自己去慢慢搞，什么假体啊，开孔啊啊就很复杂啊，像这个开孔的话，如果是邀请太长的就 啊做成一个长条啊，如果是说接近方形的，那就做一个圆孔啊，圆孔的下料啊，这边可以很多，可以设置啊，可以设置，大家可以自己去试一下。哎，像这样弄好的话， 嗯，项目的话就是项目的话就是保留的假体，大家去求查一下就可以了。然后的话项目啊项目，比如说你这个，哎，你这里想要一个那个 啊，想要一个褥子啊，比如说你项目那里想要一个褥子啊，这个手怎么办呢？想要，比如说我像这里啊，我想要一个褥子，哎，等一下啊，想要个褥子， 像这里的话，想要入手的话，你一个方法是可以这里导入一个母牛啊，找一个母牛，比如说这个演的，我们选一下啊，他就出来一个母牛啊，一样啊，这个母牛的高度不是你想要的啊，也可以点一下，这样就可以当你也可以手工输入啊，这这个母牛就出来了， 模拟出来以后，因为下面的开孔已经刚才已经开过了吗？是吧？哎，开过了，所以就落掉孔就没问题了啊。然后的话，如果说你不想要这种盐的，你也可以用这个方法啊，用这个 方法就这里，比如说这样选一下啊，选一下，这样就开一个口啊，这样一个啊，这样一个褥子出来啊，我们剪一下，确定啊，确定之后的话就这个啊，这个孔就开出来了啊，你可以快速的挖一个褥子上去， 哎，就是这个开孔的作用啊，是吧？这里可以，然后其他的也是一样，只用这个功能挖一下就可以了 啊，这样挖一下啊，这就出来了啊，庞大大小，自己去留意一下，设置一下就可以了啊。然后的话这个是只是一个一个功能啊，我们再打开这个功能看看， 这里的话就是说这个这个功能的话，这边啊点一下右键啊，右键这边可以出来一个这个使用说明。我们看一下这里总共大概有四个作用啊，第一个就是选点导入各种啊， a 充啊，固定做啊，这种的话就是啊很长 常规的操作了，就是说你自己随随意找个地方整个点啊，导入一个零件啊这些，这种的话是很常规的操作啊，我们点一下这里是吧？就是这调我们常见的那个调那个吗？调标准键的意思吗？啊？比如说你可以调固定做啊，也是这样啊，第一个第一个的作用就比较常规， 然后的话我们重点是看后面啊，第二个啊，第二个的话就是说，哎，我们看看第二，第二就是刚刚我们一开始已经演示过了，选刀口线啊，自动匹配这个啊，哎，认可的类型啊，认可类型，然后的话还有那个 啊，低直啊，第一个那个杆子的大小啊，比如说这个，哎，像这个啊，比如说我要这里要倒入一个，哎哎哎，冲上去啊，我们先在这里，好吧，我们不要这种有假体的了，还有 就要这种啊，就要这种这种，然后我们想要个固定座，我们这里可以选固定座啊，这个固定座大小也是自动啊，自动出来啊，你要多大多小啊？啊？自动出来这个固定座，这里可以旋转啊，也不要这个方向或者这个位置有干涉，可以旋转 啊，这个的话就是，呃，第二个功能啊，第二个这样同时选大功线啊，自动配这个大小吗？然后的话可以，然后然后的话就这个固定做啊啊，那些都可以一起抽啊，然后我们选下一个装的看看啊，这种也是一样啊， 哎，这种的话也是一样直接自动切换，就是全这个防戴的啊，要固定做的话也是一样切换成这种，这种是防钻的。这种固定做了，然后的话就是飞檐行那种吗？那么我们还可以贴切换这个型号啊啊这个型号的话也 是可以自己添加啊，这里如果没有你想要的啊，或者不是你想要的，可以在这里打开这个书记库的目录，打开书记科目录，这里是有个固定做啊，间行固定做这里是吧啊？飞檐行用中在飞沿行用这里比如说这个 啊，这个是那个固定做是吧？你可以自己加啊，自己加就可以了，你下面复制你要什么型号的这个文件名叫什么啊？那你就有个专门的文件夹保存那个的啊，保存的自己存进去就可以了啊，这个是第二个作用， 然后第三个作用啊，第三个作用的话就是说选冲头啊，自动导入这个固定做 啊，并且会自动摆正。这个是怎么弄的啊？这个就是说我我冲都已经搞好了吗？我已经搞好了吗？是不是 啊？搞好了冲头啊，比如说这个冲头我先已经搞好了啊，我不想搞那么多，那么自动化的我先已经搞好了啊， 是吧，我现在已经搞好，就这种的了。那我要我要导入固定做啊，这个时候你也可以这个你也可以单独单独的导入这个固定做啊，比如说这里我只是选一下这上面， 哎，就出来一个固定做了，然后直接选一下上面，然后这个大小也是自动出来的啊，不用你去选大小，你只要只要想选这个你要什么型号就可以了。你要米斯米的呢？还是啊 date 的呢啊，只要选这个就可以了， 要大小这里自动会出来啊，哎，当然也有可能会啊，出现啊大小啊，不合适的那种地步啊，那个的话就可以自己去那个自己啊，这个是后板冲裁啊，这是这个厚度啊，是八毫米的厚度啊，大家留 注意一下。可能是这里可能是那个柱子啊，柱子是可能是那个吊的。原文件那里啊原文件那里可能是八的啊，没留意啊，这个一样啊，这个这种固定锁也是一样，然后的话是球锁的话也是一样啊， 注意切换前啊，最好就是应用一下。然后这种球锁的话也是一样啊，选一下就可以了啊，选一下这边就自动自动出来了， 然后的话你要哪一种啊哪一种固定座啊，大小的和方向自动摆好啊，跟着这个水滴的位置大小啊位置摆好哎然后这个也是一样啊，大小和位置摆好是吧， 这样的话就是让你也省的自己去调来调去啊，我们只需要注意这个型号就行了。你要用哪一种型号啊？用哪种型号就行了啊，这种没有这种 没有这么大的。这种啊，不够可以自己加好啊，这种就是这种第第第几个啊？第几个作用啊？第三个作用是吧，然后的话这个还有第四个的话就这个选这个刀口线啊， 剪刀口像创建这个牦牛的。这个这个刚刚一开始也演示了啊，一开始演示了，演示的话我们再来看看这是是怎么弄啊？ 啊？比如就比如说我这个我要放一个牦牛啊，我要放一个牦牛的话也是一样的啊，我们点这里选牦牛，然后的话就 啊这个的话就可能也是削边的吧，削边形的，我们选一下削边形的，哎，这样的话就是削边形就出来了啊，这里削了一条边的吗？是吧？大小啊？大小的自动出来的是吧？但是这个开孔啊，开孔的话因为你是母牛，是严的了哦是吧？ 啊？那就你一个孔刚开始画一冲的时候弄出来的肯定不对吗？是吧？不对的话我们这种的话就要么删掉吗？我们要么我们画一冲的时候就不要开这么的孔，我们现在可以再开一次啊，这里 然后再画这个也是一样的，刚刚试过了，这个高度啊，可以自己切换啊，然后这里我们重新开口啊，点这个重新开口就就是我们这种这种的话我们就再画一圈的时候不要去开了吗？我们再画牦牛的时候来开啊，这样这样就可以了是吧？ 呃，然后的话就是也是一样啊，这如果我将在这里划入一个啊，导入一个啊，导入一个啊，这边以为多了一个假体啊，下面开孔开孔，因为刚刚也有孔了啊，现在又导致这个假体就多出来了，多出来了没事啊没事，我们这个我们 把这个下面这个啊，我们就当他已经开出来了吗？这个我们用画一冲的时候可以不开吗？啊？现在的时候来开，我们看看还有其他的啊，其他的可以用的，比如说单螺丝防断的，哎单螺丝防断是吧？单螺丝防断啊，这个是单螺丝防断的， 然后的话你也可以切换的是双螺丝防钻的。这个的话是有原文件的啊，自己原文件里面改掉的。这个这个这个这个防钻这个快压快啊，他可以自己去啊，可以自己修改啊，自己修改 哎，然后的话我这样的话就可以了，然后的话这里可以选这个啊，要追豆孔啊啊还是啊这种的话盐褥子的话就没有什么的了。他是买回来标准戒了吗？你也不会在意他。淘淘还是不淘了？你这型号 不要搞错就对了啊，这样就出来了。嗯，这个就是说第三个作用啊，然后的话我们再看一下啊，第四个啊第四个啊，这个就是第四个了啊，第四个，然后还有个第二那种，这边还有一个没写出来，是吧？这里， 哎，这个很搞笑的啊，赢两三就没有什么特别了。我们点一下这里点一下这个边线，然后出来一个大小，出来个大小，然后的话这个厚度呢？你那个什么厚度是多少？ 脱掉板厚度是多少你就写多少就可以了。然后的话这边有一个什么什么长度啊，这里成头啊成头这些然后这个引导一下导正长度，导正长度就是你自己知道这个料后是多少你就选多少嘛，一般就是一个料后嘛， 然后这里有前端锐。什么形状啊？锥形啊，锐角形啊，就这样啊，对这这些然后的话啊，如果说这里这里不够用啊，比如说， 哎这个啊这个这个这个冲头，那我这个重在型的怎么办呢？我这个重在型的，我要这个，我现在是五毫米的，是吧？当然你也可以直接在这里调一下就可以了。调一下，也或者说你想永久啊弄一个出来， 你可以在这里调一下啊，调成八的，调成八的就可以了，当然你需要你像那个永久，永久的那个，哎，有一个八的出来啊，或者是型号不是我要的。那你就可以这样编辑啊，编辑数据，编辑数据我们看一下啊，这里到这里是吧是吧？ 然后的话我们这里复制一行下来啊，复制一行下来，我们把它复制的复制到这里，然后我们把这个标题改一下啊，改一下就可以了，然后这个是后版啊，后版 我把啊，然后这个型号的话，你大家自己自己改吗？自己改。然后这是什么型号，大家自己去看吗？这里可以改啊，随便改啊，这里是吧？ 然后这边的话，这个比如说，切那个什么后版冲彩吗？那个厚度，那帽帽的厚度就是八吗？ 八的话我们改一下，这样的话就是永久的就改出来了啊，来，再保存一下，这里就永久多了一个选项在这里了，我们重新重新打开看看，嗯，这里我们就加进去了啊，这就多了一个后版的了啊，这个就是 啊啊，永久是你知道这个之后版哎，就可以了，自己加就可以了，你要多少种都可以加啊，你不够加这个冲头这类型什么不够的可以自己做啊，自己往里面做，往里面加这个参数 啊，这个就是说这个功能，其实其实来讲呢只是个平台啊，大家还是可以自己往里面加东西的啊，改东西，加东西包括这个零件啊，零件全部是开放式的啊，大家也可以自己加自己改， 大家在做的时候尽量用低版本的啊，我是用那个 ug 八点零做的，因为通用性啊，保证通用性， 不要随便搞个十啊，十二幺八四七这样的，随便就改改了，只要你一个人可以用，其他人用不了，分享困难啊，尽量用装一个低版本的来做这些零件啊。其他功能的话啊，其他功能我就 看没啥了啊，就是自己去操作一下，因为这个对设计一个设计师来说这种操作应该，哎，是很常见的吗？是吧？就说这个这个功能啊，把它给简化了一下这个过程而已啊。好，这个如果大家觉得这里还有什么 啊？目前是测试版啊，在小范围的测试，我这个视频呢，我还得给那个啊，就是那参与测试人给他们讲解一下啊，大家有什么这个 有什么想法可以跟我说一下。好，我我就讲到这里。

大家好，我是杨豪，请下面给大家分享一个外挂自动导图的一个好用功能来，首先我们打开秒表，看看这个几十个图导图要多久来，我们先选上这一对， 比如说四十八个零件需要出图时间多久，也就是说没有用外挂啊，跟现在用外挂的时间跟速度跟效率在哪里？来，首先我们先确定之前先把秒变启动好，开始确定 来，现在让他自动在转图，来看看几秒钟把这四十八个图成功转出去。 因为在出头过程中啊，我们用的时间是非常大的，在以前没有用这些辅助工具的时候啊，用传统的方法是比较慢，但是一旦有了这些工具以后，出的辅助度，效果以及啊各种都有一个不一样的提升。但 以前是折够三天，出图也是两到三天，那现在折够两天出图估计半个小时不到就可以搞定啊，为什么呢？因为大量时间在我们整理图纸啊，整理试图，但是通过这些自动导入的外挂非常快来，时间差不多了啊，大概五十秒左右已经 转完了，来我们看看转的效果，看大概五啊，不到一分钟这四十八个图就出去了，然后我们看打开 cd， 看看我们转出来的效果又如何来确定， ok， 这就是我们用外挂自动走出的一个速度，一个效果啊，包括啊，包括这里面有一些带音是斜排一键的，这个 转折的效果也是可以通过设置调整到正焦零件来进行中，比如说不需要改变零件的这个现在的方位位置就可以达到啊，出图啊，高效、快速、准确。 对，下面可以看看现在这是谁的，现在倒出来完全就是一个正正的啊。所以说有外挂有没有好处？肯定有好处啊，来。嗯，有需要这个外挂的可以点关注分享，然后 私聊我给你分享一下这个外挂就好了啊。好，这个是免费外挂的一个出图效果的一个分享啊，谢谢大家。
