各位网友大家好,今天为大家分享一块结构不同于我们常见的电动车充电器电路板,在这块板子上呢,看不到我们常见的八个银角的电源管理芯片,也没有我们所熟悉的开关管,只有一个长得很像开关管,但确实有六个银角的芯片。 然后在输出端呢,有一个三个引脚的芯片,这应该是一个公斤级的二极管。 那么为什么没有开关管和电源管理芯片,这个板子又是如何工作的呢?原来这是因为有这个六个引脚的芯片, 他的型号呢是 top 二四七 y。 如果我们上网搜索一下关于这个型号的芯片的资料呢,就会发现 e o p 二十七万,它的内部呢,其实已经集成了电源管理芯片和冒失管,它呢有六个引角型号面向我们,引角朝下左数是第一角,第一角呢,同时也用字母 c 表示,那么 c 呢,是指 误差放大器反馈电流的输入端,相当于三八四二的二角三角这样的功能。 然后第二个引脚是 l, l 是过压、欠压等保护电路的输入端。然后第三是 x, x 呢,是外部限流的,然后第四是 s, s 呢,是它内部集成的高压功率卯式管的原籍。然后第五 五个引脚是 fm, 它是一个频率选择引脚。当我们将这个 f 引脚接到 s 引脚这里呢,它的频率为幺三二 前和值。当将 f 端接到 c 角,也就是第一角时呢,它的频率为六十六前和值。然后第六个引角是 d, 也就是内部高压功率管的漏级输出,他连接的是高频变压器的无极绕组,集成了电源管理芯片和开关管的功能,所以他的营销比较多,不太好理解。下期视频当中,我们为大家分享下他的原理图。
粉丝1.8万获赞7.4万

它的应用原理图我们可以看到,一角 c 端呢,直接接光偶反馈回来的信号,用于控制这个芯片它的占空比,然后它的二角 通过几个串联的电阻直接接三百伏电压的正极,三角通过串联的电阻进行分压,取得这条线上电流的变化,用于进行电流的调节。他的四角呢,是 内部集成的功率管的输出端,也就是它的负极,所以直接接地它的五角是频率选择控制端,那么当将它和这个 s 端相连 的时候呢,他的这个频率是空落在幺三二千赫兹的,在这个电路板上呢,五角接的是 c 端,也就是他的一角,那么他选择的频率呢,就是六十六千赫兹,然后他的七角, 也就是内部高压功率管他的这个输入端,所以直接接的是这个高频变压器 原机线圈的一端,芯片内部集成了高压冒失管,导通时,电流流经高频变压器的圆边线圈, 经过 d 端,然后流入到 s 端,再通过 s 端流入到 d, 形成一个 高频脉冲循环,在高频变压器的刺激产生感应电压。如果观察这张原理图,我们会发现,虽然 这个突破二十七外单独理解起来可能要有一些困难,但实际他的这个整个电路相对于 单独的电源管理芯片和开关管的电路来说呢,更为简单,更为简洁一些。因为他不需要 单独电源管理芯片的供电电路,例如说这个高频变压器的院边绕组,这里不需要一个副绕组为他进行供电, 也不需要启动电阻整流二极管,同时呢,也不需要在开关管和电源管理芯片之间增加其他的元件。

大家好,我是阿强,今天给大家分享 top 二四七这个芯片, 这个是六端芯片,功率比较高,也比较常用,一般是二四六,二四三二四九都是一种六端的,还有二五八,二五开头的, 他一般常用的端子是 d 肉级, s 圆级, x 是限流, f 是频率控制, c 是门级,也就是反馈的,一般是二是供电, 七十六七 漏机,闷机,原机 s 电压检测, gl 也不是供电,是电压检测, 外部限流, 拼力选择的。如果要把这个也当成 qp, 二七啊,或者二零四啊,或者之类的三端的,很简单,把 l, x, f 和 s 短接即可。 今天我遇到这个电路是这样连接的,也不是三端,他不用反馈 这一块没有, 画了个简图, 这叫二十七,第七叫六级,实物画的电阻到这里, x 和 s 对 d, c 和 f 接在一起,这样感觉是有有一种想死端的这个感觉一样, 世界不是四的感觉,就是这种三端的结发一样,这是反馈啊, 给大家分享一下这种接法 实际应用, 欢迎大家关注。

今天来给网友修一块空调内机的主板,这个板的故障是不通电啊,他电源芯片使用的是 top 二五六 yn, 这个电源芯片是一损件啊,基本上用这个电源芯片出现不通电的话,把这个芯片一换掉就好了。 这个电源芯片一般损坏的话都是内置莫施管而有问题啊,我们只需要用外表测量一下其中两个银角就行了,就是测量芯片的第四角跟第七角。 芯片的第四角是内置木饰管的原集,第七角是内置木式管的漏机,木式管漏机跟原集是有一个铁二极管的,我们用万用表二极管挡测量,正常是有一次测量是无穷大,有一次测量有个零点四左右的压降, 这个电源芯片测量有零点九左右的压降,说明已经损坏了,反过来测量是没有反应的。这个电源芯片一般损坏的话都是软击穿啊,然后我们找一个 新的芯片测试一下,这样测量是没反应的,反过来再测一下零点四左右的压价,那这个就是属于正常的。 这里说一下这个电源芯片,如果去买的话,很大概率可能会买到坏的,因为每次遇到这种芯片就很头疼,基本上都得换好几个芯片才能把修好。这个芯片的价格也不便宜啊,从几块十几块我都买过,反而都是会出现这种情况,新的就是坏的。 然后这一次我买了两个,有一个是明显是拆机的,这个是 top 二五八的,这个是 top 二五六的。数字越大功率越大,贷款的话数字大的可以贷款这个数字小的。 这个芯片我们买过来之后也只需要用外表测量芯片四角跟七角,看一下这个内置模式管正不正常就行了。然后给你们看一下我买的这两个芯片,这一个是 没有问题的,测量芯片四七角是有正常的压降,然后另外一个,呃,正方两次测量都是测不出来的,就已经损坏了,然后跟大家说一下,他给我退款了。呃,像这种芯片基本上这样测一下大概就知道他好坏了。 另外这个电源芯片有时候你换掉之后他电压正常了,但用段时间又坏掉了,这个有可能还是芯片自身有问题啊,你可以再换一个试一下。换上新的电源芯片之后,我们再测一下输出电压, 现在是有了十二伏。这个故障很简单呢,就是说你能不能买到好的芯片,这个是蓝点,有时候你买个贵的依然是坏的,也有。

他是 top 二五六 yn 的,这个芯片非常容易坏。这是一个美的柜机的内机主板,通电之后没有任何反应。他这个主板有有一个通病, 开关电源管理芯片容易坏。他是 top 二五六 yn 的,这个芯片非常容易坏。 怎么样测量好坏呢?我们用二极管档测他的 s 阴角和 d 阴角,也就是四角和六角。他有一个正向导,通压降是零点四七伏左右,反向截止看到没有?你正向测和反向测都不通了。这种情况就是开关电源管理芯片坏了。 我们拿个新的来给你测一下啊。他的四角和六角看是不是有一个四点八三多的椰浆吧, 正向导从反向截止对不对?换完芯片之后我们通电给他开机是不是好了?

今天我们修这块主板,这块是空调主板,问题是上电无反应。这块主板采用 tup 二五六瓦电源芯片,这款电源芯片容易坏,也是空调师傅发财电路, 像这款电源芯片基本上一换就好,不过这款电源芯片特多假货,有时候我们维修都要多备两个。我们遇到这款电源芯片,我们可以用万能表测量,内置 mos 股 测量,内置 mose 管,第四角和第七角,好的芯片有零点四压下,反之无穷大。我手这个电源芯片是好的,我们就可以更换它了。我们把这个坏的电源芯片拆下来, 新手拆电子元件特别尴尬,拆不下来容易拆坏主板。这款手动吸吸漏铁, 轻松解决尴尬,像我这种屌丝也能成为修筑版大师。你看我这部轻轻松松拆下来了,怪不得上边无反应,这电源芯片成俩半了。 那我们装上这个好的电源芯片, once he's online。 这电源芯片已经装好了,现在我们上电视一下,观看视频的你手机拿稳了,看他炸不炸, 没按开关。手机拿稳了,我按开关了,没炸。这维修成功了,看来今晚可加餐了,我得打个电话问问我家夫人,今晚可以加个菜不?我按按按确定没问题了。 这块主板修好了,好了,今天的视频分享到这,我去买肉加餐了,拜拜。

大家好,我是超哥,继续我们的这个隔壁全直流变频主板的一个维修讲座,今天我们还继续讲这个开关电源接上期的视频啊。 首先我们看一下他开关电源的这个芯片,电源管理芯片是 top 二十三的一个,一个七角的芯片,那么这个芯片封装有两种方式形式,一种是单裂的,一种是双裂之差的, 他是一个七角的电源管理型片。好,我们先看一下二四三的各角功能,那么记七角是他内部开关管的积极,五角四角是他的开关管的 sg, 三角是他的限流角,你看有一个限流电阻,那么二角是他的 过压欠压保护角,加上他的启动角,所以说二角是一个什么?多功能影角,那么一角也是有多功能影角,一角一个是,那么电源工作之后,一角是给芯片供电的, 二一个调节一角电压还可以改变什么?改变咱们开关电源的频率,达到调压的目的。咱们看一下一角是接的 u 斯丁亚的光偶,那么光偶的四角,你看是咱们的富饶族产生的感应点,通过整流率波之后加到了四角,对吧? 好,我们看一下整个电路的结构, p 减的电压, 也就是咱们 pfc 过来的电压,通过一个保险,那么 c 四零幺和 d 四零七, d 四零二,还有这两个电子组成的什么尖峰吸收电路, 那么这个电路之前我给大家一直讲过啊,这个电路如果损坏的话,会造成屡烧电源管理芯片,对吧? 好,三百伏的电压到达了天文变压器的主饶子,通过主饶子到达了第七脚,那么还有一路是通过二四零幺,这个电阻加到了二角,二角正常实测电压是二点五伏左右, 那么也就是说这个芯片的七角只要有三百一十伏,二角有二点五伏的电压,那么这个芯片就可以正常工作,就可以 正常工作,那么芯片工作之后,在他的副绕组里边会产生的感应叠压,通过光偶给一角持续一个供电,那么一角也是一个调压。哦,刚才已经说过了, 所以说这种开关电源变平板的开关电源也是最简单的一种开关电源,对吧?维修起来其实并不复杂的一个电源。 好,我们看完他的初级,我们再看他的刺激,他的刺激总共是有两个饶从,那么一个是十二伏,对吧? 十二伏通过 r 四零七,通过七八零五也得到一个五伏电压,所以说这个老祖产生了一个五伏 的电压,一个十二伏的电压,那么还有个七八一五输出一个十五伏的电压,那么十五伏的电压都知道,十五伏的电压是给整个主板哪里供电的,一个是模块的十五伏供电,然后 pf cs 四二七驱动是十五伏供电, 咱们的风机模块也是十五伏宫殿,所以说十五伏宫殿也就这几路,但有些用放也是十五伏宫殿,这个要特别注意一些。 那么十二伏就给咱们的计件器供电的,对吧?四通阀计件器,主计件器供电, 五伏是通过一个七六六三三五伏转三点三伏的芯片给 cpu 供电,五伏转成三点三伏。好,咱们看一下他的稳压部分,十二伏的,对, 你看通过 r 四零五、 r 四零六这两个电阻风压,对吧?这两个电阻风压然后加到了 u 四零幺的阿尔顿,也就贴了四三幺的阿尔顿。 那么十二伏的电压又有一度是通过什么四幺幺加到了这一段。二五零四是给什么?给光偶供电的?是给光偶供电的。 如果说当咱们的输出电压上升,那么 r 端的电压肯定也会上升,对吧?因为 t l 十三幺里边是机成了一个二点五伏的一个精准电压,所以说这个 r 端的电压是和它里边的电压进行一个比较, 对吧?也就是 r 端的电压越大,那么这个两端的类似就越小,类似就越小。也就是说 光我的发光机管的正端和负端的压差就变大了,压差变大,那么这个光我的发光机管的发光量就增加,发光量增加,三四角的力度就减小,那么一角电就上升了。所以说一角电量越高, 他的输出电压怎么越低?如果他越低,那么他的输出电压就越高。正常情况下,我们就要看什么七角二角的电压, 因为什么芯片刚开始工作,对吧?那么一角电是由富饶度产生过来的,如果电源不能正常工作,那一角有没有 点是没有点的,是一个零负的点,对吧? 所以说如果发现这个 top 的开关电源跟电管理芯片损坏了,那我我还要去查一下这个监控吸收电路,特别注意一下,你不插这个,可能换一个芯片,一上电立马就烧掉了。 所以说对这种开关电源的维修的话,哎,有两种方法,一种是 我们先去,先去看什么?去看他的初级,也就是看他的电源管理芯片有没有起震,那么这个怎么去判断?我们看一下测一下三百伏绿波电源器两端的电压,我们上电和断电之后,如果是他的电源下电压的下, 下降速度很快,那么说明这个 qp r 四三已经是起症了,如果说下降很慢,如果说不下降,那么证明这个心态是没有起症的。 所以说检测方法一般是,如果说你对这个电源了解,那么针对性的去检查。如果说 咱对这个电路的一个原理不太清楚,那么怎么去?首先先区分一下是不是后级的问题,把后级排除完之后,那么前级的电路我们可以那个地产式的搜索,对吧?地产式的搜索你看都没有多少个原器件,那么很容易去测,对吧? 口音能找出这个故障的一个范范围和点, 如果说你想了解更多的间隙卫生,记得关注超哥,今天的 视频我就拍到这,下期我们讲这个全直流的 ipm 模块电路加他的相接流检测电路,感谢大家观看,再见!

修这一块板子啊,第二次买配件了,买的是同一个配件,就是这一个开关电源的这一个电源管理芯片啊,他是和长管二合一的,这个芯片就是这个样子, 第一次花了十七块钱买了三个,全军覆没啊,没一个好用的。第二次花了十七块钱买了一个,我们装上去试一试啊, 我第二次购买的时候,我小心翼翼的购买啊,我要看他的评价,我要看他的这个商家的这个等级啊,等级是皇冠级的啊,皇冠级的, 然后呢评价是相当相当的好啊,有的呢啊,通过多次购买,然后在他家搞定了,那么呢,我也尝试着 在他家搞了一个啊,只买了一个,蛮贵的啊,这个小东西印象中就是几块钱的东西,但是呢几块钱东西不好用,真不好用啊,三个全部装上去啊,全部不好用, 那么有的讲,那你肯定是外围其他的问题啊,外围怎么有的问题啊?我全部都查了,包括小电容,小电阻啊,机关贴片,我们全部都查了,这个期间是我们干这一行的,公认的 难以买到正品的一个旗舰啊,他的信号是 top 二五六 ya 啊,那么我们将这一个 高价买来的装上去,看看能不能 ok 啊,来试一下。好,现在这个芯片我们已经装上去了啊,在这个位置的芯片, 我们现在来测量,看他输出有没有了啊,我们来测量一下,他这个输出有两个电压,我们先上电。 哎,听到响声了,卡巴一声响,纪念器闭合了,这辆这个电容,这个腿在外面应该好吃 好,已经拆到一个电压,九点四六伏。好,我们来再来测量另外一个电压,另外一个电压呢,我们在这个二极管上测量 啊,十二点四十五,好,应该没问题啊。啊,应该没问题了,现在已经电压正常了 啊,终于买到了这个赠品啊,终于搞定了,以后我们要 推荐这种方法啊,购买的时候一定要看评价,特别是买带这个便捷的这种经济管啊这一类的,这个假东西比较多,质量差的比较多,你一定要看他的这个店铺的 段位啊,有的是个蓝罐机,有的是个小心机,心机的就不行啊,他是刚开店,甚至没有经验, 有的呢是皇冠啊,皇冠就好了,皇冠皇冠呢,一般都是开店多年的,他如果信誉不好早就倒闭了啊,所以呢,这个皇冠级的还是有信任度的。然后呢,我们要看 他的这个评价啊,一般这个东西如果讲别人要买到差的了,他心里很不爽啊,结果他会给他评价很差啊,如果讲他买到了好东西,他心里面肯定也是心花怒放, 也是比较高兴的,那么他跨避免不了要跨几句,所以讲了评论呢还是要啊,要注意的啊,这个可以参考一下他的评论啊。

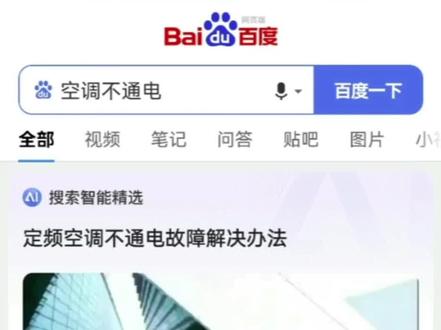

前两天空调突然之间不能用了,我以为是空气开关过热保护了,于是没注意,后来发现两百二十伏电压正常,可是空调奏是没反应,这还不得有请度娘?当我看到后面就知道问题没那么简单。这他喵的问题有点严重啊, 莫非是主板烧了?当时就觉得钱包有点烫,大腿经过一番捯饬,发现没有十二伏输出电压。经过各种公关学习,最后不敢确定,得确定了,是这个小东西罢工了,赶紧的,百货市场弄个给他整下来。 就他一个电源管理芯片,压降不正常,内部应该击穿了,整个新的上去,完事测一下好了,正常压降,关门上电。不错,可以自动复位了,完美收工,又省了几百块大洋。

某宝的马总,马总啊,某宝的马总,我今天要说两句啊,作为一个维修人员经常逛逛领你们家小店的啊,我们这里这里的某宝小店买了这个电源管理芯片,买了五片, 维修的时候上机没一片是好的啊,没一片是好的,最终我拆了一个旧件装上好了。啊,人家常州发过来的主板,你说夏天空调的主板急不急啊? 你的小店怎么能这样坑呢啊?买了五块芯片,没一块是好的,没一块是好的。维修兄弟们,遇到这个情况的多不多?遇到多的给我顶起来。来,我这个芯片换上了啊, 我现在上店啊,来了没有?来了吧,对吧?来来好了,这板子修好了,我换了。你们某宝小店的马总 在你家买的五块电源管理芯片二五八,二五八。这个芯片是有点贵,但你不能五块,有一块是好的,也可以五块,一块好的都没有,你不是坑吗?啊,你不是坑吗?坑我们修理工啊,有遇到同等事情的兄弟们,顶起来。同行的兄弟顶起来。

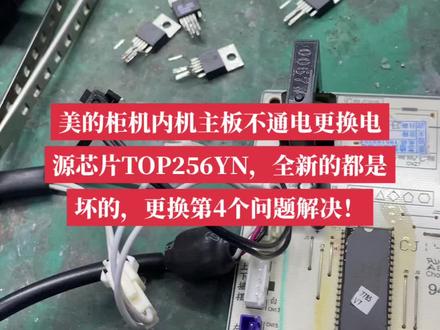

今天给大家分享一个美的的美的的柜机空调主板啊,这个是内机的啊,就是通病炸这个开关电源,今天这个板子修的我头疼 啊,换了开关电源以后,这个十二伏和五伏都是有电的,但是我插上显示屏以后他也是亮的, 当我到用户家去装的时候,一启动过一会他就瓶就开始开始闪了,开始闪了,闪了以后呢,我就拿回来,拿回来我就反复检查, 快恢复整流管,还有刺激电路,还有这地方全部都排查一遍,没有问题,没有问题以后上电显示屏还是闪还是闪了。那 怎么办呢?就是把开关电源不行换一个。开关电源都是在某宝买的,买的全新的,全新的这个挺贵的,十十几块钱一个,有那种便宜的几块钱的我都没买。这最贵的全新的 买了好几个,换上去换了,总共换了三个上去。这是第四个 啊,这第五个我都没换,实在不行换了三个上去。还是那个故障 开始就排除,可能不是开关电源的问题,可能是其他问题,但是其他地方全部都查了一遍,还是没问题。嗯,不放心,就从自己店里边的一个原装的空调上面拆了一个。 拆了一个啊,这个是我在空调上面拆下来的,在主板上拆下来一个,装上去以后正常了,正常,现在充电正常了,充电以后这个瓶子直接亮了,就不再闪了。 嗯,问题什么原因造成?就是买的这个开关电源芯片买的这在同一家买的,买了这么多。好,这里还有好多不能用,不能用。嗯,在主板上拆了一个放上去正常了。 哎呀,这个芯片质量不好,真害死人,我修了一下午,头都大了,整个开关电源部分全部排查一遍, 全部排查一遍,最后还是吃在这个上面最贵,因为看到很多视频都是买的这个开封店质量不好,吃的贵,我还专门买的最好的。 哎呀,好,这个视频就分享到这里啊,给同行师傅个警告,说买东西一定要多长个心眼,贵的也不一定是好的, 不是买贵的就是好的,要买对的才行。好,感谢各位师傅观看这个视频就分享到这里,我们下个视频,有缘再见。
