catia已移除多截面实体的画法

大家好，我是天之荣，今天给大家讲一个圆管钣金压扁之后两段的，一边是圆的，一边是压扁的之后的一个条件， 呃，虽然在我们内外失踪啊，钣金设计的很少，但是有些小钣金支架还是需要我们自己去做的，像仪表板的管梁啊，他上面有好多支架，喷泉支架，如果你做到仪表板的话，那可能需要你自己去要去设计，然后像我刚才说的这个圆管 板筋压扁了，他这个有的用的地方呢，有的是管梁上也会用到这个 c c b 的及仪表板管梁，有的呢是外室，像后宝啊，他有的会用到去与后宝的下边炎，然后还有 可能是打泥皮一起打的这种板筋都是我们另外四种需要自己去做的。然后今天呢就给大家简单的把这个刚才说的这个压板压扁的这个条件其实就是多洁面， 只是有的时候可能接的不顺，不怎么好看啊，所以给大家这里呃演示一下，如果你们呃有自己的一个方法可以用自己的就行了，我们进入一个 part yeah， 像这种我们就我先建一个草图啊，先建个草图，确定一下这个管子的一个方向， 我随便画一个， 然后再运用我们打包胶 这编织段我们扭个二十吧， 这样我们退出，然后我们用扫列， 然后半径我们做个多少的半径，七点五半径，七点五十五的半径吧，然后我们料后做一点五的料后， 像这个呢我们打算把这个下面的压扁，下面的压扁之后压扁呢，我们这个就用一段，也可以提取提取一下，提取这一段， 这些呢都是以后后面有参数的大小自己去调就行了。 然后这边压扁十五，十五的压扁的话我们有的是压扁的时候给的可能是零贴的，有的压扁呢可能还会给一点间隙，我们这里间隙的话压扁的话 可以给点惊喜，给个零点一也行。这个十五我们要算一下，嗯，一点五，一点五的话三点就是三点零，零点一有点小，我们给三点二，一点六， 我们在这个这个方向去画，因为他正好是在这个中中心，我们就不可以不用选这个点。 下一步就是用这个长圆孔给他画一下，这个是在中心 相合，嗯，那个是终点，给它画上 一点六，就是我们这个压扁之后中间还能留个零点二的间隙。一般的话我做的时候可能有的地方给你压死，有的地方不压死，这个根据你们参考键，有参考键的根据参考键来就行了。 然后这个长度呢，我们可以根据那个数减去个三点二， 一点八啊，这是剩下来的周长，我们成一个派， 再出一个二，差不多十八点五，我们就接近原版 十八点五这个宽度压扁的这个 那个，这样我们退出，退出之后呢，我们把这个支段给他拉一下， 这个也是你可以参数自己去长短去调一下。下一步就是我们的剁截面了， 谢谢。这边 然后是多界面，它的闭合点呢， 他是一个是在上一个在这边，所以我们在做的时候呢，尽量把它放到一个位置，对应的一个方向的一个位置，我们选择一个相切运来，他调节的时候呢， 我们看一下他这个线是不是歪的，我们选顶点，他的顶点数又不对，因为上面是两个，这边是四个，所以他是接不出来的，这种情况下呢，那就是我们自己去 把这个点给它做出来，我们是 刚才是一点六啊，三点二，所以我们这个也是往两边 相册一点六， 我们用橡胶， 下面呢也是橡胶， 这边我都是去餐的啊，直接去餐的，然后我们再来用拖洁面 向前这一步呢，我们就可以 把这个闭合点替换，替换的这一个他这个是在上面，我们也给他放到上面闭合点，然后注意放下同下，呃，和这个我们选相切确定， 这样的话，我们这个调节出来的这个面，哎，就比刚才要好的多了。 然后如果是代餐的话，你这些都可以，因为我这边刚才都聚餐了，所以就没了，我们就先 不带菜了，如果你做的时候啊，尽量去给他带菜，因为我们这个刚才说的这个闭合点的位置不同，所以我要我们自己去给他兴建， 新建好了，这个粘好了之后我们给他合并，合并好了， 然后去加料后，这种情况加料后呢，如果是要加料是一点五，但是有大部分情况因为你调节的这个 面的原因，他有的是给你加不出来，哎，有的可以是加的出来，加不出来的话，那你就自己偏过去用那个偏掉的方法啊， b 面 a 面，然后再去缝合，这样啊，以这个圆圆管啊就给大家 做出来的，然后我们想开孔的话，你自己可以画草图哎，可以 选择这里原点，刚才这个原点在这，你也可以画草图， 直接给它上面开个洞，你这个螺钉是 fi 多少的？ fi 八的你就开 fi 九的， fi 六的你就开 fi 七的就行了。基本上如果不做定位的话，过后， 嗯，这个拉伸看这样的话，一个 这个圆拐压扁了一个桥尖，就给大家讲到这里，如果没接触到的话，可以自自己去参考一下，参考一下，学习一下， 便于以后工作中啊用的到啊，拿起来就用就行了，如果自己有其他方法哎，也可以用其他方法，然后本节视频哎就给大家讲到这里，谢谢大家的观看。

哈喽，大家好，欢迎来到融创课堂，今天我们要学习的是创城市曲面设计模块中的多洁面曲面命令， 这个命令在实际工作中非常实用，可以帮助我们快速高效的创建复杂的曲面，在修补曲面时也非常的方便，下面就让我们一起来学习一下吧。 首先，多洁面曲面命令位于创城市的曲面命令框中，如果找不到的话，可以在边栏右击，然后点击曲面。打开多洁面曲面命令后，你会看到两个选择框，上方的选择框用于洁面的选择，下方的选择框用于引导线选择。 请注意，在选择洁面后，需要点击所选洁面的方向箭头，以使所选洁面方向保持一致，否则可能导 导致生成曲面形状异常或无法生成曲面。现在我们使用多洁面曲面命令来填补一个空缺， 点击命令后，在上方选择栏中选择曲面边线，并选择支持面，以使生成的曲面与支持面相切，然后调整箭头的方向。接着在下方选择框中选择引导曲线及其支持面， 点击确定后，所需曲面将会生成。最后使用结合命令将两个面结合在一起， 当然这个空缺也可以使用上节课学到的填充命令来修补。在实际工作中，我们需要根据具体情况灵活运用各种的命令。此外，多截面曲面命令还可以在无引导线的情况下，通过两条 或多条线直接生成曲面。只需在洁面选择框中选中所有的曲线，调整箭头方向后点击确定，软件便会根据所选曲线的轮廓计算出所选的曲面。 但请注意，如果选择的轮廓过于复杂，可能会导致计算时间增加或出现报错，从而无法生成所需的曲面。 好了，今天关于多洁面曲面命令的教学就到此结束，如果您想学习更多关于卡 tia 的技巧，请关注融创课堂，访问我们的主页并加入我们的粉丝群，我们会持续更新相关教程，谢谢大家！

大家好，我是小阿，今天我们讲解一下这样一个实力用卡其亚我们应该怎么绘制，我们首先点击 x y 面进入草图，接下来我们依据图纸的要求，在草图里面绘制如下的这几个图形， 图形绘制完毕以后，我们使用轮廓输出的命令，将这些轮廓全部给他输出。我们看一下这里面有的图形，我们只是绘制了一侧，而不是两侧，全部都绘制 主体的特征，我们可以通过凸台，凹槽以及导圆角以及抽壳的命令将它实现。中间的那个特征我们只绘制一半，使用凸台的命令将主体的部分拉出来， 完成以后我们使用抽壳的命令抽壳，接下来我们再使用一个凸台的命令，将这个台阶特征做出来，做出来完成完成以后我们最后使用两次的凹槽的命令， 完成这么一半以后，我们使用对称的命令对称完毕，这样这个凸台的特征我们就绘制完成了， 使用联合修剪的命令，将这两个实体给他联合修剪完成。最后一步，我们这里面有一个要求是完全倒角，我们使用三切线内圆角的命令就可以将这个完全圆角给制作完成了，小伙伴们你学会了吗？

大家好，我是小蚂蚁啊，今天我们继续来学习卡卡小技巧第四百五十五集啊，我们今天要分享这个内容的话比较重要，希望大家能够耐心听讲啊，我们今天要学的是卡卡当中的这个一出面命令 啊，关于这个面临的话啊，大家可能会说啊，这个面临的使用方法比较简单啊，没有什么可讲的 啊，可能大家就是对于这个命令的认识仅限于就是应他去移除一些圆角是吧？啊，你比如说我点击他，然后我把这个圆角啊我直接给他移除掉是吧？啊，这样显然是可以的啊，你看变成了这个样子是吧？ 好，然后我们点击一下撤销啊，但是关于他的话啊，还有一些啊可以拓展的东西啊，那么我们今天就来学习一下啊，你比如说我现在做了一个这样比较复杂一点 脸的模型啊，怎么个复杂方法呢？啊？你看他这里面有很多的东西是吧？啊你比如说我现在啊要把这啊这个圆角啊这个平面还有这样的一些小突击全部都给他移除掉， 我只给他保留啊，这个这个面啊最顶面也就是说我让他给恢复成这个样子啊，把这个给他隐藏一下啊，我让他恢复成这个样子是吧？ 啊？我应该怎样去采用这个移除面这个命令去啊对他进行相关的一些操作好，那么这个时候啊就是 啊水平啊，就是比较一般的朋友可能会想到啊，我直接去点击这个移除面命令，然后我在这里面去选择是吧？啊就是我要移除哪个面，我就把哪个面给他选择上啊，这样的话我意思去选择一下就可以，是吧？选择他，选择他，选择他。好，这样的话 要移除的部分啊，基本上全部都锁定了，是吧？然后我点击一下确定啊，你看全部都被移除掉了，是吧？啊，当然就是说我们刚才在这个选择的过程当中啊，你看我们是点了很多个元素，是吧？点了很多个拓扑面， 然后把所有的这样的啊，就是要移除的对象全部都给他选中了，是吧？但是其实呢啊，这边有更简单的方法啊，我们可以看一下啊，这个移除面这里边啊，你看他这里边啊，不仅仅啊，就是有这个要移除的面，是吧？那么我们这边完全可以选择一个要保留的面。 好，那么我们现在就来操作一下哈，点击一个取消，然后把这个移除面给他删除掉。好，然后的话我们再重新的去点击这个移除面命令啊，这边的话啊，要移除的面啊，我们可以选择啊，比如说这样的一个小凸起 啊，随意的去选择一个要移除的面。好，这个地方要保留的面啊，那么要保留的面的话，我们就把这两个面给他选中啊，这样的话就是说他会把这两啊，就是说要保留的面啊，他裹起来的这样的一部分全部都给他移除掉。好，那么我们现在点一下，确定来看一下这个效果。 好，那么现在我们得到了啊，跟之前一样的效果，是吧？但是我们刚才的操作方法更简单一些 啊，所以说关于这个语出面的啊，就是一个使用的一个小技巧啊，希望大家能够掌握好，那么我们今天的内容就先到此为止啊，如果大家感兴趣的话，关注一下卡其亚小蚂蚁的微信公众号，或者说是添加小蚂蚁的微信幺三零二幺六二幺三八二 啊，有什么问题的话可以及时的发给我啊，然后可以寻求一下帮助。好，那么今天的内容就先到此吧啊，感谢大家，再见！

大家好，我是老崔，那么今天呢给大家更新小技巧，平时呢我们在做零件事迹的时候，经常有一些消散数据呢，需要去修改啊，那比如说有的时候呢，我们希望把这个地方移除，让大家都知道啊，这个移除命令呢，是经常容易爆错的， 比如说这个地方呢，我们把它呢去移除，那像圆角地方呢，我们是可以选择其中一个啊，然后右键在这呢选择有点突然啊，点确定，那这个时候会按报错的吧，那这个报错呢，是什么原因导致的？就是七中有一部分面呢，我们忘移除了，咋就忘选了是吧？那这个时候如果在这呢，你去选上就可以了， 那点确定，那这样的就移除了啊，但是这种情况大家发现什么呢？是不是我们其实这些元素要选的元素比较多呀，那经常容易被我们遗忘掉，对吧？所以说在在做这个移除命的时候，可以去配合一下保留哈，就在移除的时候，这个里面有两个，一是移除，一个是保留，对吧？可以选一下移除的，是吧？我们再去选择我们需要保留的， 那这样很简单，就选四个面啊，点确定那一样呢？可以帮我们把这方一出啊，这种是比较方便的，然后大家呢根据大家的需求啊，去用这两个小技巧，那么感谢大家对思维课堂支持，点击下方小程序购买课程。

大家好，我是天志荣啊，今天继续给大家讲一下这个面的方向啊。前一个视频我们讲到这个修剪，呃，这个视频呢，我们讲一下这个替换，替换面，呃，这里有一个键，我们这个 这是个无残数据，我们在修改的时候啊，这里有个这个支撑，那个安装方向的一个支撑的一个限位，我们要把它替换到这个面上来。 如果你刚学的，呃，刚入行的，可能就那个面的方向和线的方向，呃，还不知道，所以你们在替换面的时候呢，如果用替换面， 那看一下这个方向是不是替换，替换一下 是不是他这个是方向是反的，你每次都要调一下，我们把这个长一点， 嗯，长多了，长个六个差不多，我们再替换 他这个替换的这个可能就是这个原因呢，可能有的面他是个闭环的，我们提取一下吧。 这东西各种原因啊，如果你替换不了，那就是修剪，不要纠结一个方，纠结一个方法，你只要能把它做出来就行了，我们把它提取作业啊，还是 这个刚才说的他整个面啊，是一个封闭的面，他的替换的时候他就有时候会包错， 我们再替换一下，替换这个，嗯，还是报错，我们还是一样的，在这个地方呢，我们就不提取了，我们想办法。这里不用了，我们把这个宣环给他解除掉， 我们看一下码头循环给它解除掉，再来去替换。 像这些原因呢，都是做多了之后，你会慢慢的总结的， 嗯，还是替换不掉，那就是这个我们也把它长出来一点 替换，这样可以了，然后我们再从这边替换，你要看一下我是不是每次那他的方向我们都要选一下，替换选一下才行。 所以在你替换多个面啊，单个多个面要去替换的时候，实体的时候如果方向是反的，就看我上期视频讲的，方向是反的啊，他预览之后结合预览之后方向是反的，我们把它反 一下，然后确定，确定之后我们再来替换 啊，这样的话我们就不需要再去选择这个方向调整了，你直直直接一次性的在这个面的时候把这个方向调整过来就行了。 这就是在我们修改数据中这个面的方向啊，这一个另一个应用替换面的时候， 如果这个方向全都是反的话，你一个个你替完一个面调整一下，替完一个面调整肯定是麻烦，所以在替换的时候啊，把这个面的方向给他调整到你所需要的一个方向就行。然后本节视频哎就给大家讲到这里，谢谢大家的观看。

大家好，欢迎大家呢来思维课堂，我是老崔，那么今天给大家更新小技巧。平时呢我们在改图的时候经常会遇到这种情况，我们这个立边呢需要跟这个位置他们之间做修剪关系，但是我们这个边在做延长的时候经常会出现这种情况啊，可以看到这时候呢他上下有个这个缝隙啊， 那如果说我们这个面呢，这条面如果从这个方向这方延长呢？他有没有没有办法保证这个弧度，所以说这个时候呢经常会遇到这种情况，这个地方现在是修剪不了，那这个方向怎么做啊？那通常情况下呢，我们是把这个这条线啊给他做一个提取，把他做一个提取，然后呢直接做一个外缠延伸，这个长度呢我们直接大一点， 然后把这条线投影到这上面曲线投影的曲面点确定把这条线隐藏，然后呢就用分割命令把它作为分割，然后呢我们重新的去啊铺这个位置的面，像这种这种结构，我们该怎么去铺面啊？一般呢我们是用什么？用多见面曲面就可以了， 就是这个时候呢，我们找到这个多对面曲面点他啊，然后这在这里面，首先啊这两个面之间我一个作为这个轮廓也做一道线啊，所以说选个轮廓，这呢我为了将来 做这个面的时候两边是相接，关键啊，所以说选下知识面啊，同理这个地方选他这选下知识面，在选知识面的同时啊，这两边都可以在这去调连续啊，你是将其连续去连续都可以调啊，这样选好之后，我们直接确定， 这时候可以发现是不是在这呢？我们就做了一个这样一个补面啊，这个面补好之后，我们就可以什么把这个结合，把这个他们之间做个结合啊？这时候 ok 了，结合到一起了啊。然后呢？我后期该做修剪，做修剪，该做倒要做倒要啊，就可以正常去操作了， 对吧？那这个呢？就是我们这种地方啊，去面啊，怎么去补面这样一方式。那么感谢大家呢，对西白课堂支持，关注老崔学习更多的考察知识。

大家好，我是小啊，在我们将封闭曲面实体化的过程中，会出现这样的问题，软件会报错，说我们的封闭的曲面里头有一个或者多个开口，我们可以使用曲面连接分析的命令点中，命令点中我们需要分析的面 单击确定，然后我们观察一下，在这个显示里面我们就可以找到这个封闭曲面里头未封闭的面，还有这个洞啊，找到完成以后，我们将这个面使用填充的命令填充完整， 提取这个未封闭的边界。接下来我们选中支持面单击确定，我们将这个面与之前的面进行结合的命令结合起来，结合完毕以后 后我们再继续使用，我们接下来使用创城式模块里面包落体封闭曲面的命令选中，这样我们一个封闭曲面就绘制完成了，同学们你学会了吗？喜欢的麻烦给个小红心，谢谢。

小伙伴们大家好，今天我们看一下这样一个实力，我们用卡其亚应该怎么绘制， 首先呢我们在做这个图之前，我们要将这个零件里面的格格特征给他拆分出来，我们现在看一下，就将这样一个零件给他拆分出来 几个特征，我们将这几个特征单独的绘制，绘制完成以后呢，我们就可以使用沃尔操作对他进行一个组合，接下来我们切换到模块，我们进行一个组合，首先呢首先我们要将和六进行一个添加，再和 三进行一个添加，添加完以后呢，我们再将这个五进行联合修剪，这个修剪完成以后呢，再将一再将一和这个进行一个联合修 剪，然后就将选择移除的面选择选择，你确定做完以后呢，我们使用我们将这两个使用联合修剪修剪上，点击到这个圆环，使用联合修剪的命令， 这一个选择保留面，得移除面，一确定完成以后呢，我们再使用联合修剪的命令，我们看一下，接下来呢我们使用联合修剪的命令，然后选择移除的面，选择这个面作为移除的面， 你确定看一下这样一个实力我们就绘制完成了，小伙伴们看一下是不是，我们再看一下这边的界面，看一下是不是界面，小伙伴们你学会了吗？喜欢的麻烦给个小红心。

大家好，我是小阿，这是小伙伴发过来的一个练习题，说像这样这样一个楼梯，这个我们应该怎么绘制？首先我们观察一下这个楼梯，看一下旋转一圈，其实他是一个圆，是 高度呢？是是一百，然后单层的高度是五毫米，所以说他这个呢应该是二十个，二十个，所以说二十个的话，我们只需要过来或者一个，然后给他移动 或者旋转或者移动就能移动出来，然后接下来我们看一下我们怎么绘制的啊？首先第一个我们 绘制一个圆柱，绘制两个圆，半径十二十和二十五的圆，退出，使用凸台的命令，拉伸凸台高度呢， 那我们选择一百就可以了。接下来呢我们再看一下，再点击下边的 xy 面进入草图，我们绘制这样一个扇形， 外径是六十，内径是二十，他们的角度呢？角度是十八度，我们给他约束好以后，推出扫图，使用图台的命令给他拉伸图台，图台高度是五毫米，这样我们一个就绘制完成了，绘制完成以后，其实我们想着是怎么着，其实就是沿着这个旋转二十个， 那怎么二十个呢？我们其实大概的我们看一下，其实就是在这一个，要让这一个小扇形沿着这一个 螺旋线进行一个移动，就像这样的二十个点，虽然说我建这个线也没啥卵用，但是可以让大家方便的看一下。 第二个我们应该怎么办呢？第二个我们只需要使用旋转的命令，在这里面给他旋转十八度，平移的命令呢，给他平移五毫米，我们就得到了第二个，剩下的依次都是这样的操作，二十个完成，大家看一下， 最后我们使用波尔操作里面的添加就可以添加出来了，小伙伴们看一下是不是这样的，是不是看一下这样一个旋转就完成了，小伙伴们你学会了吗？

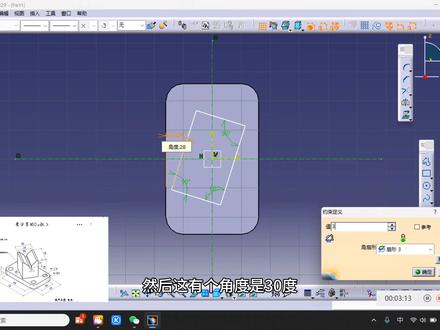

大家好，今天用卡地亚为大家画一下这个图形，我们先将卡地亚打开，建立一个新的工程，点击确定。 嗯，首先我们进入草图界面，根据图纸，我们要先画一，画一个下面的底座， 我们先画一个，随便画一个，然后再来修改数据，五十二，嗯，三十二，画好。 画好以后，我们将这个图形进行对称点确定，然后上下左右都要对称， 然后点退出。啊，我们先进入草图，将那个角给倒了，先倒圆角，给的尺寸是六， 然后四个角一样的，用同样的方法将它倒出来也是六，这两个角也是一样的， 其实也可以在后面 图形画出来以后慢慢倒，但是我比较喜欢，喜欢在前面就把它倒出来。倒出来以后我们进行图台， 然后他的厚度是六，然后我们将中心点放在中间，我们就一边为三，这边也是三， 嗯，这样我们就做好了，然后我们再画上面的那一部分，我们进入草丛，选择这个平面，然后我们画两根辅助线， 横着一根和竖着一根。画好以后，画好以后， 我们随便画一个长方形， 嗯，也不能说是长方形吧，反正就是一个封闭的图形。然后我们将角度给约束好，九十度，九十 四个角都是旧书， 这也是九十，这个角也约束九十， 然后这个角就不用约束了，因为三个角都是九十了，最后一个角就一定是九十，然后这有 个角度是三十度，我们将这个图形进行居中， 点击等距点，然后上下也进行鞠躬点，等距点，点击确定，然后我们再进行长度的限制， 这里的长度是二十四， 这边的限制是二十， 然后点击退出草图进行图台。由于我们那个图形在中间，所以我们那厚度 就要再加上一个三，他上面给的尺寸是二十四，然后我们就要输二十七，然后这样我们这个图形就做出来。
