船舶舾装件图纸识图教程

大家好，今天与大家一起分享船体构件的分类，那我们知道船体构件主要分为两大类，第一大类是一个纵向构件，第二大类是横向构件啊，咱们分别比较一下。 那么先看这个纵向构建，那纵向构建是指这类构建参与了一个种种弯曲，既承担了一个种种弯曲强度的构建， 属于纵向构建的有甲板甲板、纵横甲板、纵骨，船底纵横船底、纵骨内底板、纵向仓壁 啊，船体外摆等等，这都是咱们这纵向构建，那是形象的说，就是在沿着船体的前后方向进行布置的构建，我们就叫做 纵向构建。你看从下面这个图我们可以看出来，这个图啊沿着船的前后方向的构建比较多，也就是咱们的纵向构建比较多，那纵向布置的比较多，横向较疏，那横向这里只有这么强，横梁以及轴板 这种比较熟的，我们就叫做啊重骨架式传递结构，那对于这种重骨架式传递结构，我们一般要求啊纵向强度要求较高的一些缠绕，比如大型的游轮上 啊，这个我们要知道一下，那这里有个特殊的一个地方，就是咱们这个比龙骨，那知道比龙骨，首先我们要知道这个比比就是建议船底板以及玄策板之间的这一个过度的这一块就叫比啊，那这个比 比外摆，外面这个就是比龙骨，那比龙骨的作用就是一种简窑装置，减少横窑。好好再看下面， 下面再看这个横向构件，横向构件是指承担横向强度的构件属类，这类构件的有横仓壁、横梁墙、横梁肋板、 横梁、轴板、笔轴板等等，这是横向构件，从下面这个图我们可以看出来，他沿着咱们传的 左右方向布置的构建比较多，那沿着船的左右方向布置的比较多的，也就是咱们的横向啊，构建比较多，横向构建比较多，纵向教书的这种传递结构，我们就叫横骨 驾驶传体结构，对于横骨下传体结构啊，一般出现在纵向强度要求不大的中小型传播， 那么我现在大型传播一般用的比较多的是一种混合骨架传奇结构，兼顾了重骨架和横骨架的共同的优点，做的一种传奇结构。好，咱们下面看一下题， 好，先看第一个题，承担横向强度的构件的有，这是要分清啊，什么是横向强度，就是横向构建，那这个龙骨，龙骨 啊，是咱们的一个纵向勾线，沿着船的前后方向说是一个纵向勾线，那有一的肯定是不对啊。 然后再看下面这肋，肋骨，肋骨、肋板、横梁以及横仓臂啊，这个都是咱们的一个横向勾尖，所以参与了横向强度，那这个，呃，横财，横财是咱们的一个重骨架， 重重股的一个构建，所以说这么这个是重象构建，所以这个选 b。 再看下面第二个题，以以下结构中承担纵向强度较大的构建，那这里纵向，首先是纵向，再个什么最大，那这里头我们 从概念就可以看，我们要知道这个常识就是咱们的一个，一个是强力夹板，一个是龙骨啊，那你看第一个肋板，肋骨都是横向勾尖，那比龙骨，虽然他也是 啊，一个是纵向布置，但是它不参与，很少参与咱们纵向强度，它主要起到平衡的作用，起到减减摇，减少横摇。那这个衡量啊，传递板，传递板是属于咱们的一个纵向构件，但是衡量是属于横向构件。 好，咱们看这个强力甲板，强力甲板就不说了，首先看这个龙骨在什么位置，我画这个图，把这图选上，那龙骨就是咱们船底最中间的这一个板，下面就是咱们的龙骨啊 啊，所以说龙骨一般是沿着船的前后方向，他比较重要，主要承受这一个重向，强度比较大，所以要求这个龙骨的厚度比较大，而且从沿着船前后方向啊，是一个厚度到底的啊。 再看下一个，下一题，看看这个游船的传递结构，前面我就说游船传递结构我们普遍选用的是一个重物架结，结构整，从而能增下一个纵向强度。要求 好，再看大中型杂货船一般采用的结构，这大中型杂货船这里是船结构，就是我们现代用的。呃，就是咱们这个混合骨架结构，兼顾了一个，呃，横骨架和重骨架结构的优点啊。再强调一个什么啊，我们现代 中型的，大中型的一个，如果小中小型传播，我们就横幅加结构。好，今天讲解到此结束，好，谢谢大家。

小仓盖是设置在甲板上，工人员进出甲板以下仓是的西装件。小仓盖通常由尾板、盖板以及锁紧装置组成，外形主要有圆形或者方形。 因为小仓盖对于船舶的安全至关重要，所以规范上对他都有明确的要求，比如小仓盖的大小、高度、板的厚度以及加强形式等等。

船员出入的舱室需要配备通风系统，来保证舱室内的空气新鲜，避免有害气体的聚集。常见的通风设备就是视频中展示的这种通风筒。通风筒根据形状分为两类， 一种是菌形通风筒，另一种是鹅颈式通风筒。它们的主要区别除了外形之外，就是关闭与打开的方式稍有不同。

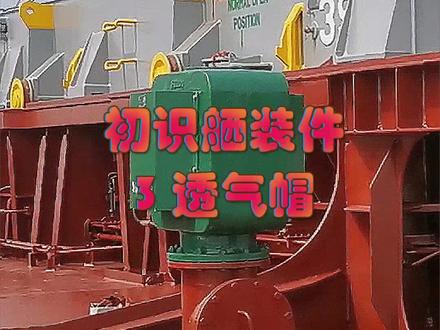

视频中绿色的这个装置叫做透气帽，船上的水仓以及油仓在液位发生变化的时候会有空气进入或者排出，所以需要设置一个公仓式透气的装置，也就是这里说的透气帽。 透气帽里面是空的，并且装有一个浮球，当外面的水位达到透气帽这个位置时，浮球会浮起，并将透气帽通风的通道封闭，阻止外界的水通过透气帽进入舱室内部。

让我们浏览一下描述，你拿到图纸后应该读完所有的备注描述，如果你不明白，你不要犹豫，抓紧去问你的班长。在这里我们只阅读相关说明，里面提到的单位都是毫米。排水口和通风口 都是现场焊接柱姐吧是最重要的。凡是现场焊接口都应增加一百五十毫米的额外长度，用来调整用。 无论在哪里看到 ffw 标记，都意味着这根管子需要现场装配，需要增加一百五十毫米长度。例如这段管子八百零二毫米长，我们下料时需要增加一百五十毫米额外长度，所以总长度是八百零二，加一百 五十等于九百五十二毫米。无论在哪里看到 ffw 标志，都要像这样加一百五十毫米。 第一项是无缝钢管信息，第二项是四十五度长半径弯头，第三项是九十度长半径弯头，第四项是一百五十磅。 rf 刑法栏剩下的项目对于预制并不重要，预制每一个现场管都不要忘记增加一百五十毫米。 要学习更多管道知识，请点点关注！

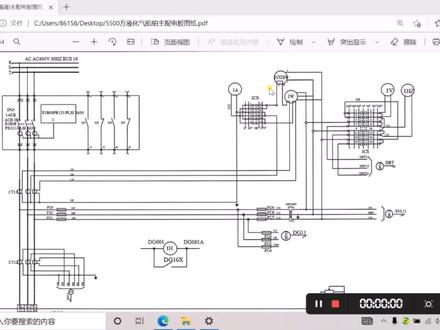

哈喽，小伙伴们大家好，欢迎来到红叶博士传播人气大讲堂，我是于老鬼。嗯，我创办这个抖音号，致力于工作有乐趣， 人机更容易航海不孤独。嗯，节目开播一段时间以来呢，受到大家的抬爱，很多朋友看完视频之后呢，都给予了好评和点赞关注。 有些视频啊，像讲解这个慢音主机呃，启动遥控系统的那个视频，也受到了大家的收藏，非常感谢啊。然后呢，通过一段时间的梳理呢，我发现大家还是对这个传播电器呢非常感兴趣， 在前期播出的这个电器液压遥控，法律法规，关键操作等等内容的这个中间呢，呃，电器的这个播放量是最高的啊，有一条讲解国内某 五条液化气传播了这个主配方的图纸呢，一夜之间的这个播放量呢，有上千条啊。这个对于我们这种技术类的比较冷门的抖音号来讲呢，是非常难得，难能可贵的。 那么今天呢，我就仍然利用电脑录屏的模式的给大家讲解。嗯，一条国内正规大厂啊制造的传播的这样一份呢，主配电版图纸，其中关于一台主滑油泵的这个电图， 这份图纸的这个绘制呢，也符合国际上的一些常见的画面，非常具有代表性。呃，本视频呢，也适合国内的一些啊，外国品牌产品的这个服务商 学习和借鉴，相信对大家呢都一定会有所帮助。呃，我主要是希望通过电路的讲解呢，使大家学会 看图纸的一般的方法和技巧，免得大家呢自己去自学，去摸索，然后走的弯，就像我就像我一样，到时候头发都掉了啊啊，好，现在大家看到的这个就是一份这个图纸啊图纸，我们先把这个 基本的原件认识一下啊，这个呢是空开啊，这没什么好说的，这个呢是保险丝啊变压器，将这个强电呢变成控制电路的这个二百二十伏的这样一个啊， 一个电压，然后呢这也是保险丝，这边呢是一个电流互感器，然后得到了一个电流表啊，得到一个电流表，原来坚持显示电流的，那这边呢就有三个主接触器，嗯，然后这有一个呃过电流保护的 这一个热保护计算器的这样一个线圈啊，他的这个啊，他的这个锄头呢是在这里，这两个是一起的，然后这是一个双向交流马达。呃，这边的话呢就是就像这些的话，一些基本的一些按钮啊这些，嗯，就没有什么太多的去好说了。 这个图呢一共是有一页，然后这边有一页啊，两页啊，还有一页，三页三页图，三页图主要是他的这个啊控制部分，那么下面他有个接线部分呢，还有一张图，当然呢他这个设计就是他的端子图，就是接出去怎么接， 然后呢他他的这个过程中呢还涉及到其他的页面啊，我们等一下会讲到。嗯，这个基本的原件看完之后呢，我们上次如果大家有记得我讲解过一期节目， 就是这个，呃，新三角转换的话，就应该非常的清楚啊，你看到，你看到这样的三个这个接触器的话，那马上你就会知道这个马达是采用的新三角啊降压启动的模式啊，降压启动减小这个负荷的这个冲击啊，因为这个总的这个电流呢是九十千瓦 啊，是一台非常大的一台马达，哪怕是在这个非常大的船上啊，这个九十千瓦也还是比较大的一台马达。好，我们首先看， 呃，在这个首先看到这个电源啊，它这个电源呢就是变成了这个二百二。之后呢有两路啊，一路来看一和二是一路，三和四，一路。 然后我们第二页呢就是用的三和四啊，第三页呢就是用的一和二啊，这个电源呢就是比较简。 然后我们看这个电路图的这个上方啊，啊有这个，这个英文基础稍微弱一点呢，我们就翻译一下，这个是啊故障啊，复位，这个是启动运行，这个是停止， 呃，这里的这个是，呃，这个这个意思是来自于主汇流牌啊 a， 嗯，汇流牌的 a 牌， 嗯，然后呢就是其他也没什么太多的可以接受到，我们看这里啊，看这里，这时候我们一看他是如何如何启动的，我们就要看他的启动回路啊，这个是他的复复位和这个故障回路 啊，我们来看看这个启动回路。启动回路呢，首先呢就是有有这个两种 启动的方式啊，一个是这个呃人工启动，一个是自动启动，那么我们从这个图呢就可以看到啊，你如果是这个呃接上的话，那很显然是就是从这边启动啊，因为这，因为这个是按钮，大家很可以清清晰的可以看到这个是这个按钮啊，这是按钮， 这个按钮呢是不同于我们以前讲的那种按钮的哎，因为我们之前讲的那种按钮是比如说这个停止的按钮，他这里是一个啊，是一个是有一条线，然后呢朝下边啊，再把它拖开啊，这个他就是就是单纯的是点动一下这个按钮，就是单纯的点动一下，因为他这个的作用呢，和之前讲那个图纸呢是有区别的。 呃，我们先看这个啊，启动回路，假如我们在手动位置啊，手动位置，你按下这个启动按钮，按下这个按钮之后，那么呢这个电源 因为是通的啊，因为是通的，那么这个呢？是这个呃， f 四零幺点幺啊，就是我们刚才讲的这个他其实有两个出头啊啊，你如果是在这个正常位的话，在他的常态的话就是常闭位啊，就是他只有出现异常的时候他才会断开，那么这是闭合的，那么这条线呢也是闭合的 啊，这里这个四零幺点五幺啊，也是闭合的。那么我们现在第一个问题就是说怎样去看这个， 通过这个东西去找这个，找他的这个这个他的这个线圈或者是这个原件在哪里啊？我们看这个 k 四零幺点五幺四零幺，就是这张图号就叫四零幺 四零幺点五幺，那么这个东西很显然是来自于这个这个四零幺这张图啊，大家有看到这个 四零幺点五，然后引号 c 啊，这个就不放大了，大家应该也可以看一下四零幺点五啊，引号 c 什么意思呢？五 c 相当于是一个坐标来定位的啊，大家可以这个图可以拿到上面这个是五啊，这个我上次也有跟大家讲过， 那么这个是 c， 那么五 c 我两个相交，我看下来基本上就在这里啊，就在这里这个位置就是他 啊，就是他啊，这是大家看图的一个技巧，你看刚好啊，这也是啊， k 四零幺点五幺啊，他果然也是 k 四零幺点五幺啊，这是从这个回过来找，那么你从他怎么找到他呢？我们看这里，这个上面， 这个下面，这是他对应的几个锄头啊，他锄头他就告诉你了，这个有一角、五角、九角啊，这个 他分别是接了哪一个？那么我们看这个呃，计算器呢，他就会有一个啊，这这这样一个这个一对出头，两对出头、三对出头，四对出头啊，就四对出头。 我们看其中的一对锄头，他给他分配的位置啊，他这一页是在四零一，这这一页的话，他说四零幺点六 c， 那么你可以看到他一五九三个角啊，你可以看到一五九三个角啊，刚好这个六 c， 这也是 c， 然后呢这边是六啊，这边是六，那么你顺着六，然后顺着 c 上一横过来呢，基本上就可以定位出来他这个锄头在哪里。那么会了这种方法以后呢，大家可以试着分析他的其他的几个锄头分别都在哪里啊？他其他几个锄头分别在哪里？那么我们看这个下来之后， 这个它是什么状态？它是闭合的还是断开的呢？啊？它是，它是一个长臂，那么后来这个在哪里呢？我们一看四零幺点八 c 啊，四零幺点八 c， 那么八 c 在这啊， 其实呢，这个我们往上一看，是他的这个什么停止功能啊？停止功能现在没有按，他就不得电，他不得电，那么他是常闭啊，就在这边就是闭合了，那么我们所以说当我们输入这边开下来的时候，这个线路呢，就从这边呢 啊，就这边呢，就过来，过来啊，送到这边，这边啊，就把这个继电器啊， k， 四零幺点六二，这个继电器就得电啊，就得电，得电之后我们来看他的下一步的动作 怎样去看啊？我们第一个看他的这个，他的这个出头，这一路他是没有接的啊，这一路是空在这里的啊，看这这一路敞开， 他是在四零幺的六 b 上面，四零幺的六 b 上面，这是这就是四零幺，那么六 b 是哪六 b 在这啊？六 b 在这，那么很显然很显然就是这个啊，就是这个，那这个起什么作用呢？ 这个我们一看是把你这个什么把你这个启动出头，怎么样？把你 bypass 掉，那么很喜欢，这是一个自锁，这是一个自锁，那它第一个功能就是自锁。好，我们解决掉一个，第二一个我们看它是在四零二的 e b， 四零二的 e b， 那么我们就看下一张图，四零二的 e b 啊，这是 b 啊，这是 b， 那么这是 e e b， 大家可以看到的啊，就就基本上就对应的这个，那么这个就是一个 启动信号来，呃，实现这样一个新三角的一个启动的一个基本的逻辑啊。这个我们等一下，稍微过一下，因为因为前段时间我们有讲过这个新三角的启动啊，等一下我们过一下，我们今天把重点放在这里， 呃，我们来看这个下面他的第这是这是他第二个锄头，第三个锄头呢？他是四零三点八 b， 四零三点八 b， 那么就在下一页 这四零三啊，这是 b， 那么八八在哪？八在这，那么很显然它两个对下来就是这个， 它这个是起什么作用啊？这是一个防潮加热器啊， spacesket 是这个防潮加热器，那么把防潮加热器怎么样断开？因为你马达要转了嘛，马达转了之后马达自己就会发热，那这只手就不需要再开这个防潮加热器了啊，所以说呢，这就是通过这个呢，就 教大家一个看的一个方法。嗯啊，我们把这些啊，把它擦擦除啊，然后太乱之后呢看不了 啊，这个是启动啊，启动，那么我们这个呢就是停止，我们看这停止是怎么写作用的呢？这个停止，你按一下这个按钮， 哎，你按下这个按钮的时候，这个电就这样过来，这样过来就到了这个 k 四零幺点八三，四零幺 k 点八三，他最后动作就是在给动作起作用啊，就是最后呢把这个把它断开啊，把它断开把这个， 那么也就是让这个继电器呢，就不能得电，这个继电器不得电呢，那很显然下面这个控制火炉里面全部失电，那你这个肯定要恢复原来的状态啊，那就是停止状态， 所以说呢，这个就是他的一个起啊，一个停，那么这是他的这个两路手动的状况啊，这是他手动状况，我们看自动状况是什么样的，自动状况的时候 你这个开关怎么样就断开了啊？断开了，那么启动信号就要从这边来了，从这边来了，好，这个我们刚才讲它是一个，它是一个制锁，那么看这个这个呢，刚才根据我们刚才跟大家分析的 啊，他这个，他这个，他这个，呃，这个锄锄头啊，他是来自于这么样一个继电器啊啊？ k 三五八点五五，那么他这个位置在哪里呢？在这一页三五八点五 啊，这个 mouth c， 那么我，我通过这个找来这个，因为我这个就不跟大家具体找了，节约时间啊，这个三五八这一页呢？呃，它在两百零二页，两百零二页 啊，我这里已经给大家标出来了啊，标出来了，就是这个啊，这个就是启动，启动， 这是自动的生，自动放在自动模式的时候生成的启动信号，那么这里是一个 plc， plc， plc 呢？它的输出 在这一路啊，零点四这一路输出给他啊，给他指令，让他启动啊，这个指令呢就通过这里啊，这一个出头啊，四零幺，这个这个出头，四零一 四百零一页，这个这这页纸啊，这页这页图，也就是刚才我们看了那张图来去执行这样一个启动的一个一个命令啊，我们在额头上， 好，那我们就这一块，我们就都啊有序解决了，我们还有这个啊，这个就是简单，这个是 k 四零幺点九四啊， k 四零幺点九四，他在哪里呢？他在哪里？他的锄头在哪里啊？我们一看啊， 在三百五十二页啊，在三百五十二页，呃，三百五十二页呢，就是应该还在这个两百零二之前呢，一百九十七 啊，就在这里啊，在这里，那么呢就是当那边有电的时候呢，他就会闭合，闭合输入一个信号呢，就是电源信号啊，输入一个电源信号到这个 p l c 模块里面去啊，模块这个看到这个 i 三点零， i 表示输入三点零表示它的通道号，就给这个，呃，给这个，给这个 ps 的一个输入信号，因为你这个这个是有电的啊，是正常的，也公开合上去也是可以启动的。好，我们再回过头来到刚才这个 啊，我们这一边的呢，基本上就都解决了啊，大家有就是说对这个其他的每一幕要去要去要去找的话，就可以尝试自己分析，我们现在来看他的这个 这一步啊，故障和这个复位这一步，那么故障我们就分两种啊，要马达的故障的话基本上分两种，一个呢是它的这个热保护过电流热保护启动起作用啊。 另外一个就是说你你棒有撞，马拉也有撞啊，但是呢你的压力不够，压力不够的话呢起不到作用啊，你这个这台棒子相当于没撞，没撞的时候呢就要给系统一个一个反馈，然后系统呢就会发出指令，发出指令啊，我们来看 这个就是他的这个过电流保护的，刚才有讲，然后呢这个可以，可以升幺点五幺啊，这个可以升幺点五幺，那不用讲，这个是一个自锁的，我们来看这有 啊，这一步就是来的这个信号输入的啊，就是给我一个信号，让他认为这台棒有故障的这样一个信号，这样一个信号从哪里来呢？从三百五十八页的啊，六 c 这个地方来，我们上面有图案，就是我们刚才看到了啊，看到了没跟大家讲 啊，其实他点六六啊，点六六六六，就是这个啊，这个就是系统通过自己的运算啊，监测你的这个压力，或者是压力开关，对你的压力进行监测，发现你的压力不够， 然后通过一定的延时啊，通过一定的延时之后，他会认为你在放不正常啊，他于是输出一个指令，输出一个指令到这边啊，通过这个，嗯，零点五这个渠道啊，这个通道输出一个指令，让这个计量器呢得电 啊，上午八点六十个 g t a， 这个 g t 得电之后呢，他就把这个信号反馈到这里啊，四零幺的四 b， 就是我们刚才看的那个地方 啊，就是我们来看这个地方啊， c r 四 b 啊，然后就是这个地方，所以说呢，他就 给他这个信号，然后呢就过来，过来就把这个继电器呢，这个四零幺点五幺，这个继电器呢就就得电了啊，我们看他得电产生几个什么样的动作。首先是四百一页，六 c 上面啊，六 c 上面， 在这啊，在这，怎么样？很喜欢什么？把你这个什么回路，什么断开，断开你就启动不了，你就运转不了，这是第一个。第二个它是四零三的啊，四 a 项目，四零三的四 a 项目 啊，这视频上，视频上的四 a 上面，我们看四在这啊， a 在这四 a 这啊，它闭合之后，那么这个灯就亮 啊，就比如说不上不停的这样一个灯亮啊，这是他的另外一路，他还有一路啊，四零幺四 b， 四零幺四 b， 我们看四零幺四 b， 这是四啊，这是 b， 咱们这是什么字数？它自己的字数还有一个呢，就是一个在这里啊，三五二三五二，就是我们刚才看到的这个信号的一个反馈啊，这些故障之后啊，这里啊给朱子林做了一个反馈，我们回去看一下，这个叫四零幺点五幺啊。 you， 嗯，我刚才看到的是三百五十二。 啊，在这里啊，在这里故障啊，故障的反馈， 故障的反馈，这个呢？也就是一个输入，输入到这个，呃，到这个 p l c 去了啊？刚才那个 p l c 也发出指令，发出指令故障，然后你现在是执行这个故障指令，你执行的怎么样？执行的一个反馈啊？你有公务执行了，那么我返回返给你。

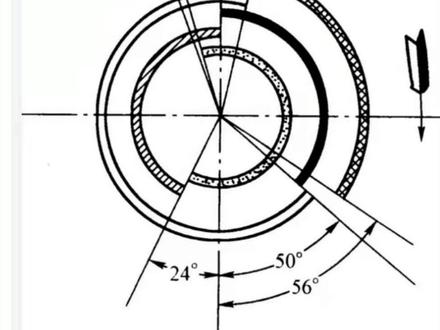

今天呢带大家画一下柴油机定时图，建议大家没事的时候在家也画一下。这个俗话说的好好记性 不如烂笔头。我们嗯学习嘛，肯定还是要尽量的自己画一画。柴油机定时图分为呢启动，进气，压缩、膨胀、燃烧，还有那个排气 一一类的呢，就是讲要求，可能是要问到你精确多少度，他的启动时刻为多少度。 二类的呢，也是通用的，他就是为你的启动时刻为上指点还是下指点，什么时间 开启，什么时间关闭啊。大概就是这个样子。今天呢，简单的给大家画一下， 先画一个圆圈啊，然后再画个十字架，上面为上指点，下面是下指点啊。然后这里画一个十六度启动时刻为上指点开启，到下指点前的五十六度关闭， 就是一百八十度，减去五十六度，就是启动时刻他的驱逐转角的角度。进气。 进气呢，就是进气的时刻为上指点前二十度开启，我们在上指点前画个二 十度，然后下肢点后二十四度关闭，就是一百八十加二十度，再加上二十四度， 就是去注转角的角度。接下来我们画一下那个压缩，压缩的话同样画个圆圈，上指点下指点，他是从下指点后二十四度 开启，一直到上指点关闭，就是一百八十度减去二十四度。接下来是膨胀燃烧。同样还是画一个圆圈十字架，上指点和下指点，标记好膨胀时刻 为上指点开启，到下指点前五十度关闭，就是一百八十度，减去五十度，就是等于膨胀 燃烧时刻的驱逐转角的角度，大家一定要记清啊。最后一个排气，排气同样啊， 上指点和下指点标注好，他是在下指点前五十度开启，到下指点后的十六度关闭。比如角度为一百八十度加五十度加十六度。 除了压缩以外，进气、燃烧、膨胀、排气和启动都有一个重叠脚，就是上指点厚的十六度。 建议大家没事的时候自己动手画一画，肯定会记得比较牢固一点。

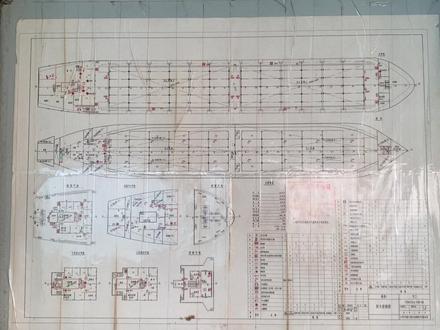

呃，大家好，现在看到的这个图的话叫防火控制图，基本上就是对船上消防 救火然后灭火的一个指导性的一个图纸。从这个图上呃，能看到各种消防器材的一个数量以及位置， 这边是位置，然后你像尾层甲板，火警零是一个这个位置，然后以及这个主脱险和副脱险的一个通道，然后都是在哪边？ 还有包括一个船舶资料，这边船长船宽，然后吃水行深，这个之前符号。嗯，之前拍视频 讲过，你像这个手楼的话，这两边是有两把消防斧，从这可以看出来。 嗯，驾驶台的话，这边是火警装置，然后主脱险，然后这边是海图。这个 c 是什么？之前讲过，这个好像是控制站，是吧？然后这个是通风，这个是通风， 然后还有你像这一层，船长这一层这个问号是赶烟的一个烟雾报警， 然后这边的话是你像这种二氧化碳 cor 二氧化碳，这个是释放二氧化碳的一个孔，然后这个是，这个叫什么？这个 猛的想不起来名字了，这叫四十升的舟车式灭火器， 带小轮能推的，哎。你像这个，这个符号就是感温的一个烟，感温的一个报警器，就是温度上来之后你有火，肯定有温度，温度上来之后他会发生报警。 这边的话你看也是都差不多，这个是赶烟，然后厨房是赶温，因为厨房来回做菜肯定有烟雾嘛，这个是赶温的， 后面这个是生活区，住人的地方，这边是救生艇，居住甲板，这边是，你看楼梯一般都是副拖 装置，直接通向室外的是主脱险装置，像船头的这些都是二氧化碳， 包括这边皮龙啊？就这样。

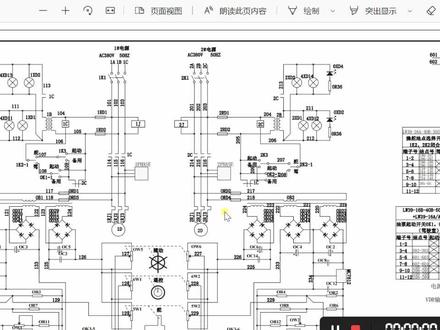

哈喽小伙伴们，欢迎来到红学博士传播人机大讲堂，那么呢，对于原居然朋友学电来说的可能就存在着一个瓶颈啊，那就是电子电动，很多人说呢，强电我还能搞一搞，但弱电呢我就不行了啊，觉得弱电呢就很难。 今天呢，我们就以一条船的这个剁机控制系统这个图为例呢，来给大家介绍一个简单的电子电动，来供大家学习和提高这个兴趣。 呃是大家首先来看这是这这有分为啊，一号和二号啊，一号多集和二号多集，那么呢这个他的强电部分呢，就比较简单了啊，这是一个主开关啊，空开，然后完了之后呢，这有一个啊，他的 这个最主要是这个接触器啊，就是这个一 c 这个接触器，他的线圈呢就在这里，线圈在这里，那么大家看看，很简单啊，这个就是 啊，经过了一个啊，经过了一个这样的一个一个回路之后呢，到这里来啊，到这里这里呢就是一个剁鸡房，和驾驶台的一个放大一点， 因为一号和二号相同啊，我们就只介绍一台，另外台基本上就清醒了啊，大家可以看到再看一下啊，这个电源从这过来， 过来之后，当在驾驶台控制的时候就走上车啊，这边你驾驶台呢，那么这个开关就是驾驶台选择启动的开关啊，一旦选择启动之后呢，那么这个呢就形成了回路啊，走一下， 那么呢这个呃啊，这个店呢，就从这边啊走成了一个回路， 在那一些就得电，一些得电之后呢这个呢就闭合，闭合，闭合之后呢这个电动机就进入了运转， 那么这是一个啊相序鉴定的这样一个相序开关啊，可以检测你这个相序是不是错相啊。这这是在这个多集团控制，如果在教材控制呢，咱们就走到下面， 走到下面之后呢一样啊，也可以很简单的就实现这个启动啊，启动和这个停止，停止的话就是把它放下来，放到零位啊，停止的话， 所以这个强电部分呢是比较简单的，那么这个弱电部分呢？大家看一下这个弱电部分， 那么弱电部分呢，我们最主要的这个作用啊，是去控制这个电磁阀啊，这个电磁阀一个是左，一个是右啊，这上面这个是左右，下面这个是右，这两个呢就是装在这个 呃定时啊，控制阀，控制阀上面，那么就控制油油的这个流向，从而来达到这个左左度和右度的目的啊，这个呢我们就是他的这个控制电路啊，我们的超度了，其中就是有一般来说呢船上超度了，就是至少都是有三种模式啊，一个是 这个全自动模式啊，全自动模式就成为这个遥控啊，一晚上就，呃遥控状态下的话，就是说在啊自动导航状态下的话，这个给给出的这个指令呢，一般的是来自于电逻辑的这个 啊，方位信号和你的这个给进的这个信号之间的信号差值，产生了这样一个命令啊，这个是随动模式 啊，什么叫随动模式的，有很多小伙伴就不太清楚，这个随动随动模式的意思就是啊，我让你动多少你就动多少，比如说我把这个多盘搬到这边，比如说是二十度，那么你就最后呢停 杜月停下来之后呢也是二十度啊，这个就叫随动模式，那么还有一个模式呢，就是叫应急操作模式，有的也叫减操模式，减操模式就是啊，我操作一下开关，你就动一下啊， 这个就是在驾驶台这里就是驾，这个是驾驶台的这个啊检查模式啊，这是这个开关啊，搬一下或者朝这边搬，或者朝这边搬，就分别的就是控制那个左或者是右啊，这个就是说三种操作模式啊，自动随动 和这个剪刀啊，或者是叫应急。那么在在这个剁机舱里面呢，我们也有一个开关啊，这是剁机舱的一个简单的一个操作啊，这就是分别是这两个开关啊，也是可以简单的操作左动和右动啊， 我们小伙伴们的首先看到这个之后呢就是说这个电子电动，你刚刚学习的时候就感觉发懵啊，就不太好，那个确实的话这也是一个瓶颈。那么今天我们首先看这个呢，那么这里有一个变压器，这个变压器呢，它会产生这个三路电源，这一路，这一路，这一路 我们这种呢我们叫多路变压器，多路变压器，然后呢下面就看到是有三个整流桥，三个整流桥呢，就是将这个交流变换成直流啊，然后呢有这个绿波电容啊，这个绿波电容啊，将这个首先滤出这个闸拨，然后将这个啊 平滑的这个直流的变成一个比较平滑的这样一个直流啊，这个绿波有两种啊，有一个有急性的啊，是电解电容，这边呢就是说没有急性的， 然后呢这里有一个呢，这个 mc 七八幺二，他是一个电源模块啊，这个电源模块他的主要作用就是说输入 啊，可能不管你多少幅，反正输出了，这边的这个输出的这个正极呢，是保证你这个啊十二啊，我们都看这个整流桥啊，整流桥这输出啊，应该是这么输出，这边为证啊，这边 这个那么我们看见三个啊，三个，那么说这里呢就是下面呢就是有啊，这这些店主就不用讲了啊，这是一个可调店组啊，是可调店主，这个呢就是 大家可以看这两个呢是两个啊，这是一个叫比较气啊，比较气他的，他这边是有简化，这边就是比较清晰把他电源画出来了，那比较气他的他是什么？一个什么样的工作原理啊？他就是说单这个铜像端的输输入电压高于啊， 这个反向上的输入电压，比如说高高入高于一的直的时候啊，打个比方说零点七伏或者多少伏的时候，那么他的输出呢，就跟这个啊，这个铜线单相同相反，如果说这个呃这个这个反向上的输入高于铜线上的输入的话，那么 他输出来就会低电瓶，他输出就会低电瓶，如果你想用三本的话，基本上也是会输出低电瓶啊，这里呢是两个双吸管啊，双吸管， 这个我们一看到这个箭头朝这边指，那么就应该是 npn 型啊，这是 npn 型，这边呢是他的积极啊，这边呢是他的这个呃即正级啊，这边呢是他的这个发射级， 那么这边呢介绍的话就是说这是一个电视法，这个其他的就是几个选择开关啊，还有几个电容，这个是一个啊，稳压机管也好，或者说是一个保护耳机管也好啊，这个是 整个电路呢，就是这么一些基本的一个原件啊，这里有啊，我们再看这里啊，这里呢就是说这个随用部分呢，就是一个堕轮， 一个多轮，他实际上就连着了这个连着了这样一个滑动变速器，就是就是滑动，实际上就是滑动变速器，你在在你搬动这个多轮过程中，也就是这个电阻的组织发生变化啊，摇滚状态下的话呢，就是说在这个，比如说在这个， 呃，这种导航情况下呢，也是啊，就是最后一个自准脚气啊，带动一个发动器来发现这个秘密。最后也是啊，连着的这个这个指令的这个电阻信号发生变化，那么他这里呢就是一个，嗯，一个杜叶啊，这是杜叶，这是一个反馈啊，这是一个反馈。 那么多余的反馈呢？就是这里有一个至尊脚机啊，你这个带动的时候，你这个带动的时候呢，就会顺带着这个啊电阻的发生变化，发生变化啊，这是他的这个发生变化啊，还有一套这个至尊脚机反馈他的信号啊，呃，反馈他的信号呢？带动 啊，在驾驶台的显示啊，那他这个呢？这里再就没有画出来，我们这个就暂时不要介绍。好，我们大家来看，那么这个第三路电源从这输出来为证啊，这里是为负 啊。然后呢？呃，这个整个电路实际上是有啊，有两个电桥，这里有一个电桥 啊，这里有个电桥，我们打个比方说，以啊这两种模式你只能选一种啊，这两种模式只能选一种，选一种就是在这里选啊，你要么选这个，哎，选择上面这一路的话，那就是啊这个随动模式啊，你选下面一路的话就是这个啊，遥控模式，我们以这个上面这一路为例啊，我们以上的这一路为例 啊，这是一个电桥，然后呢整个系统里面呢，这里还有一个电桥啊，这里还有一个电桥，这里也是组成一个电桥，我们下面来看看 这个工作原理，在这个，嗯，通过调节这个两个滑动变速器的最后我们这个可以达到一个一个电桥的平衡，那么也就是说使得他的这个呃反向端的这个电压呢， 基本等于啊同一项端的这个电压，那么这个时候他就会输出一个低占平啊，输出低占平的时候呢， 因为这个是 npn 型，那么在他的这个积极是鸡蛋屏的时候呢，这个是不会导通的啊。我们现在打个比方说啊，发出了一个这个多轮呢，你扳断一下，发出了一个一个信号啊，发出一个信号，我们比如说在这里啊，你把这个针呢指在指向上面一点， 那么这个点当向上一点时候，这个点取一样的这个电压值啊，他就会比原来的高啊，大家可以看这个这个流向，这个电流流向是这么牛的， 那么你现在你，你如果在中间的时候呢，你取的正好是这个一半的电压，你如果是啊向上一点的话，那么他向上一点的话，他取的电压势必高于这个二分之一的这个电源电压，也就是说这个电电位啊，他就会增加，那你要这么就是一个一个一个增加的电视啊，那么 原来的这样一种平衡，这两根线形成的这样一种平衡啊，这个电压呢，原来是平衡的啊，原来是平衡的，因为你都在中位，你这个在中位，我这个反馈也在中位，那么我形成的这个电压呢是平衡的，但是由于你现在搬动之后，那么你就形成了一个下正 啊，上负了这样一个一个电压，这样一个电压呢就会工作在这边，我们来看这个电压来这边之后啊，一个是会倒到这里啊，另外一个呢，到了这里之后呢，我们首先 可以看他这个定位增加的话，我们我们这个啊，这个就会翻转啊，这个就会发生翻转，这个电压比较其他这个他的这个同一下端的输入呢，就高于这个反应的，他呢他就会翻转，翻转之后就输输入为证，输出为证， 那么这呢这个就今天管呢就导通了，我们看他这个电流是怎么走的，我们看一下他这个电流是怎么走， 呃，我们要找到他的这个啊，我们顺着这个走啊，我们看看这个，这个是反过来的啊，我们等一下反过来，我们这个是为了 好花了一点时间呢，我把这个线路走向的画出来啊，如果是在现场讲解的话呢，这个有时候会会画错啊，这样的效果也不好，那么呢我现在给大家重新走一遍啊，那个在正常的 时候呢，就这个这一个啊，整流桥输出来的这个啊，电源的正极呢，就通过这根红线就下来了啊，我们刚才是这个进气管导通的时候是这条红线啊，这种红线是这个这个大红色的， 那么呢他会通过这个啊，这个这个是一个纤维开关啊，这个是一个电器上的一个纤维开关啊，是三十六点五度啊，他会动作，他会动作，那我们就会把这个呃断开，从而你让这个电子阀呢不能得电，这是个信用开关 啊，有些有些的这个他这个图上面呢就是没有进行说明啊，我们这个图呢，我拿到的时候呢只有一个比较简单的那个很多的这个开关的这个功能呢，都是靠自己去根据自己的经验的去猜测啊，这个呢也需要一个啊实践的机会，也需要大家呢以后就是通过自己， 你呢有时候你可以去拆啊，有些东西你可以去拆，拆了大杀不杀的话，只要能走通，那基本上就对了。好，这个电后呢这个电流呢，走到这来之后呢就会向上 啊，向上到了这边，这边啊通过这里，然后呢就下来，下来之后呢最后呢就顺着啊，这个 是不是这个最后的这个进电管就啊这个进电管导通啊？因为这个今天我们刚才导通的，然后电流的就流到这里啊，两路，两路不管是这个进电管导通还是这个进电管导通，最后这个电流都会流到这里啊，我们看这个流的这个这个这个趋势啊，他会从这里上 上来之后呢通过这个开关，这个 ok， 三幺这个开关是在出于这个遥控位置，或者是这个呃说自动位置的时候他会闭合，然后 ok， 三三这个开关是出于这个驾驶牌的这个 检操模式，也就是应急操作模式，他会，他会导通。好，我们看这个电流，因为你现在处于遥控模式，那么啊你处于这个随随动模式，那么你这里会导通啊，导通导通之后就下来，下来这里有一个开关， 幺二一 k 二杠二，这个开关是一个在下面的一个转换开关，在在这个多机间的一个转换开关，也是处于处于这个多机三控制，那么就这边通，你是处于这个驾驶台控制，就这边通，因为你现在是驾驶台，所以呢这边就通 通了之后呢这个电呢就上去了，那么我现在呢就是把这个这一条，这个，嗯， 这个刚才我们走了这条线呢，把它擦掉，大家看另外一个线路啊，就是说当这个导通的时候的这个走向，我们就个就看的就比较比较清楚了，现在这样的话有点有点不太清楚， 我们先把它擦掉， 把这个红颜色擦掉，好，当你当你这个是是左边这个也是这边这个电磁阀，这边这个倒通的时候，那么这个电流是这样走的，这样走这样走， 那么也就通过这里啊，最后到到了这里啊会看到这就跟这个线就跟刚才的这个一样了，那么我们刚才的时候，我们现在把线 拿的是我们其实刚才走的呢，是这边下来下来啊，通过这里啊，通过这里这里回来去把这个啊 导通了这个三极管，然后呢这么这么留过来，所以说呢这个就是他的这个电流的流向，电流的流向，好，下面随着你这个剁机的这个这个持续工作啊，这个多页就会转动，多页转动之后 就会带动这个反馈啊，这是反馈，反馈信号发生变化，发生变化，这个时候我们的这个啊， 这里的电这个取样呢还是会上升，还是会上来就会上来，上来之后，那么这里的取下电压呢，这里这个电压值呢也会上升， 也会上升。那么刚才我们在这里取得的所取得的一个下正上负的这样一个一个一个电压差了，现在就会逐渐的消失啊，那么大家大家看，随着这一点电瓶的逐渐上升，这点电瓶的逐渐上升 啊，这里其实是有一个回路的啊，这里是有一个回路，你电瓶上升之后，这个电呢，他就会沿这个啊过来啊， 这是一个回路，那么随着你这个这里点这一点点位的上升，那么这一点点位呢就都跟着上升啊，这一点点位就都跟着上升，最后这里的点位呢也会上升啊，也会上升，你原来的作用在这啊，这里原来我们是这里导航， 你原来的作用在这个角的这个这个这个电压差啊，就是说这个铜像他的电压比这个反向他的电压高的那个数值的这个就会越来越减小， 越来越减小，当你减小到一定程度，当你减小到一定程度的时候，比如说你两个定位相等的时候啊，相等的时候， 那么这个就会再次发生翻转，这个点压比较细啊，就会再次发生翻转，翻转这个时候还会输出低电瓶，低电瓶的意思呢，就是这个经济管呢就会截止掉，那么这就完成了一个整个的一个操作过程，那么就是直 指令，指令的指令啊，指令的这个执行，这个这个执行就是这样做法得的，那么最后呢反馈，通过反馈呢就啊就达到了一个操作的这样一个效果。好，那么呢我们 我们给大家介绍的就是一台剁鸡啊的一个方向，一个方向，那么他的另外一个方向其实是一样的啊，大家也可以去照着这个师傅来去分析，他另外一个方向是一样的，那么这一台剁鸡弄懂了之后呢，这一台剁鸡也就啊轻而易举的弄懂了。 好，今天的这个介绍部分呢就到这里，节目最后呢，感谢广大的粉丝朋友们的关注和观看，目前呢轮计大讲堂这个开会段时间以来的，我的这个粉丝数量和视频播放量在提升的很快， 这里呢我也衷心希望能够成为一个人机知识传播的这样一个好的平台，服务社会和服务大家。同时呢，我也希望大家呢多多评论留言，呃也看一看需要讲解哪一方哪一些方面的内容啊，谢谢大家！再见。

嗯，前面的视频呢是，呃，拍摄好了，但是出了点问题啊，那个重新拍一遍，重新拍一遍，来跟大家讲一下啊。接着上一张图的那个内容讲啊，首先呢，就是我们 这里还刚才有一个没有讲到的地方啊，这就是一个复位， 这个复位呢，你只有当这个故障现象消失，也就是说，比如说这个马达的这个过热保护啊，比如说你这个马达发生了过热保护啊，就是热保护跳了， 跳了之后呢，是可能是这个，呃，其他的什么原因，你现在给他复位了，马达已经冷下来了。好，你把这个呃要保护节能器，这个复位按钮按下去啊，他就变得断开了啊，你按一下复位，他就变得断开了， 或者说的另外一个渠道，就是说这个自动的啊，自动回路上的这个故障啊，排除了之后啊，比如说压力低啊等等，你把这个蚌埠这边修了啊，排除了故障之后呢你，你现在这两路都断开的情况下 啊，他这个原来是得电的啊，因为呢，原来你出现故障之后呢，他这里是自锁的，那么他这路是是一直得了电的，你这个情况下两路故障都排除的情况下，你把这个复位 啊按下去，那么断开，那么这个时候呢？呃，你再松手的时候，你再松手的时候，这个就不会再得电了啊，这就是进行了一个一个复位啊，这就是这个一个复位，那么我们就是说 需要注意的是呢，大家看这个按钮啊，这个按钮啊，四零幺点五幺，这个按钮呢和后面的这个 第三页的这个四零幺点五幺。 sb， 四零幺五点幺，这个这个显示也是个灯啊，他实际上是一个东西啊，就是说按钮和灯呢，他坐在一起， 坐在一起啊，只要你出现故障的时候，这个呢他就会亮，然后你按按这个，呃，复位的话也是按的那个钮，呃，下面呢，我们就是简单的提一下这个新三角的这个启动啊，新三角的启动呢？我之前的视频呢，呃，也有介绍，但是呢，哎，今天我们再稍微提一下， 之前我们已经讲到了，所有的啊，信号都集中在这里啊，就在这里，你启动之后生存的这个面料是靠这个是 k 四零幺点六二来执行的，那么 k 四零幺点六二就在第二页图啊，就是这个， 他这个辐射，他闭合之后就会产生了一系列的这个动作。我们来看啊，首先他闭合第一个要得电的， 就是这个 km 四零二点幺幺啊，这个接触器，这是一个接触器，他得电之后产生会产生什么动作啊？他的主梳头啊，在在第一页，我们等一下会会去分析，那么他的辅助头有两个，他的第一个辅助头 啊，这个点压压会闭合，他闭合，他闭合，然后就会啊，这个电流就会到这边来，到这边来， 同时啊这个，然后这个第二个出头了，这里会断开啊，会，会防止这边得电啊，会防止这边得电。 那么我看上面这一幕，他得电之后会形成一个什么后果？他得电，那么 km 四零二点三三就会得电啊， km 四零二点三三，他的主摄头同样是在第一页读，我们等一下会看，那么他还有一个辅助头，他的辅助在这里， 那么这个时候就相当于形成了一个字数啊，对，这个 km 四零二点三三形成形成了这个字头，这个时候就不不需要依赖这边的这个出头，这个姑娘啊，自己就知足，有的地方也叫质保。 同时大家看到当这边这个得电之后啊，会这个 km 呢，就啊 金岩石啊，这个这个时间是 k 七四幺点四幺，金岩石啊， 我们看一下大家这个 km 四零二零幺幺得电的同时啊，只要这里一得电，那么这里这个时间计算器就开始得电了啊，是八秒延时，这个八秒延时一般是经过啊，这是科学的计算， 一般比较比较重的一个马达，他经过多长时间能够呃从这个零转速加加到一个比较认可的这样一个转速之后，这个电流比较小啊，这个磁性 相对的速度比较小一点点，比较小一点，这个是经过计算的，大家千万不要去调侃。那么我们来看剩下的这个问题啊，就是这个，我们就看这个四零幺点幺幺 四零二零幺幺得电和这个四零二零三三得电会产生一个什么动作？我们看第一页图， 幺五三三三三得电，那就这个了，那么幺幺得电，那就这个 啊，你看用这里没得电，这个是放开的，所以说这个时候的三项电呢，就最后呢就都到了这个啊，这个公用点，这个公用点，这个就是一个新型的一个 啊，这一个新型的一个中间点啊，这是新型的一个中间点，那么这个呢就是电动车就进入了新型的电动 在新型运转阶段呢，由于每一项都在电压比较小，那么他的总体的这个电流是比较小，这样就减少了电网的这个冲击， 然后我们看当这个延时时间到了之后会发生什么变化？延时时间到第一个这个啊会断开了，他就会就会移到这 这边来了啊，就会移到这边来了，那么这边的四零幺二点幺幺呢，就会断开，他就不带电了啊，这个就移过来了，移过来之后会是哪里有人啊？有人帮我把它插一下， 移过来之后是哪里的原因移过来这里，因为你这个幺幺，他这个失恋，他们他的产品就恢复闭合，那么就会下面这个通电的创造条件， 然后你这里本来就是自锁的，我们刚才说这里是自锁的，这里是自锁的，那么这里有电，有电，有电会下来啊，就降于行动的通路，那么呢这个时候就是二二通电， 那么他上面是继续用电啊，这个三幺呢也会得电啊，那么我们看二二和三三得电同时得电是一个什么后果？ 二二和三三同时 二二三三得电，那么过来过来，那么优先进去，优先出来，那么二得电，二在这里二得电，那么就到了电源的另一方啊，这就是头尾相接，那么这个时候呢就进入了电动机，就进行了这个 啊，这个心啊，这个三角形啊，大家看这三个键，如果这样画的话，是不是这个一下电进去到一个老鼠， 然后呢出来的时候就变成另外一个啊？这就是三角形的标，那么这个和三呃电动节就进行了，进入了这个三角形，也就是稳定率 进行一个阶段啊，同时呢这里呢还有还有这个 另外一个中间介绍一下 km 啊，这个 k 四零二点三一的一些功能呢，大家就可以去自己的去试图分析一下啊，去分析一下，那么这个转化的这个时间计算器呢，就是靠他起作用啊。现在我们看第三个，读 第三图，首先这一看，这是一个灯啊，这是一个灯，这是一个什么灯啊？这是一，这这是一个这个，呃，计时器啊，运转的一个计时器啊，这是一个运转灯 啊，这里还有一个呢，大家看这个图的时候啊，发现有这个虚线方法的时候，就表明，只要你发现这样虚线方法就表明这个东西啊，不是在 控制柜里面啊，不是在控制柜里面，那不知道控制柜在哪里呢？就在其他地方，那么我们可以想象，可以想见它可能是一个什么，可能是遥控显示，或者是在本地的显示啊，如果我们把这个灯在蚌埠 跟前的显示当做本地显示，完了，他就是本地显示，但是对于这个，呃，对于这个控制箱来讲呢，他因为远离他，他可以成为控制箱的遥控显示啊，这个就看定义。然后呢啊，这里呢还有一个灯啊，这个这里有个灯 啊，这里呢还有一个，这个灯是个电源灯啊，这个电源灯，这是他写的，这个是电源灯。 然后这里呢是一个故障和复位，故障和复位，我们刚才有讲这个四零幺点五幺这个答案，他 得电的时候，那么这个故障灯就会亮，你按复位了，它实际上跟复位的按钮和这个是在一起，我们看上上一下堵的是幺点五压 啊，四零二点五幺啊，就是这个啊，就是故障出现了，故障系统给出一个故障信号，然后就自锁，自锁之后呢就在这个现场呢就会给出一盏指示灯啊，就是这个指示灯 啊，这个呢就是一个，呃，备用，备用的灯啊，备用的灯，大家看这个呃，它是来自于哪里呢？它是来自于三百五十八，三百五十八页，三百五十八页 啊，三百五十八页的话大概在 好，我们看看三百五百、三百五百加五零二啊，那么这个信号是从这里来的啊，从这里来的， 这实际上呢也是一个 plc 的一个输出回路啊，他这里的背车其实不是特别准确啊，这应该叫备用，备用，这个呢也是也是 plc 经过这个计算得出来的，他要满足哪一条件呢？他就会给他那个一般来说就是说一台棒， 比如说我们现在这个是一号半，那也就是假如说二号半进入了运转啊，而且这个二号半什么都正常，你一号半这个空 开有和尚啊，我们刚才有一部信号晚会的时候公开有和尚电源有和尚，那么他这个时候就认为你可以进入备用， 你可以进入对面，他就会给出一个实力让这个能量，那么你这个，你这个那个求婚量，你这个跟前的求婚量，你们回到刚才 啊，这是这个备用的灯亮啊，然后呢这个是一个空间加热器啊，这是一个开关，你要不要开？ 你要不要开？然后开了之后呢？嗯，这里有一个呢，就是说你在运行中呢，他就会断开，你运行中 的话，那么你帮助自己啊，线圈里面有电流流过就会发热，发热的话就不需要这个去， 你停下来之后呢，他就会啊，就是你你这边正常的话应该好好按到位上，然后你停下来之后呢，有点 由于这个产品恢复闭合，那么你这边就有电啊，这边就有电了，我们就通过这个控制电路啊，两百八十伏的就给你 一个加热，这样加热就可以防止这个马拉后槽啊，里面能够随时投入使用，投入使用，那么下一张图呢，就是讲的那个接用图啊，这个就没有太多时间。好，那么今天这个图呢，整个原地图呢就给大家介绍到这里。 好的， 节目的最后呢就是给大家讲一下呢，我陆续收到了有些粉丝朋友们的这个催促更新的这个请求啊， 嗯，这个要说明一下，就是说呢做一些节目其实是很消耗时间和精力的，首先呢要去备课准备啊，因为视频讲课不同于日常的生活交流，要将错误的话尽量解锁 最小啊。另外一个呢，因为一旦出现卡壳啊，或者是讲解错误，然后回头去根治的这样的情况呢，很浪费时间，效果也不佳，所以说呢要很好的去准备。 其实呢最难的就是配字幕啊，大家看到的字幕上的每一个字啊，电脑上面都是电脑一个字一个字敲上去啊，键盘敲敲键盘敲上去， 虽然呢有自动识别字幕的功能和一些软件，但是由于我们这个专业的语言呢，非常的小众， 视频的专业性也很强，然后电器里面呢，有些东西呢会夹杂着字母啊，英文呐，符号啊等等啊，软件识别出来的这个错误率呢也就很高，所以说大家看到那些字母中啊，有的是那个单人版的那个他的，嗯，其实呢应该是动物，他 其实我也是知道的，但是呢改起来呢非常的费劲啊，太费劲我就没改，所以说希望大家理解。另外一个方面就是视频剪辑了一些技巧，我还在学习和摸索中，不是很成熟，有些视频呢在制作中一下没注意， 可能就要改好几次啊，才能够发，所以说效率也是很低。第三个就是我可能的工作呢也非常的繁忙，只能利用业余的时间来做，经历也非常的有限，所以说呢，每一个视频呢制作都非常的不容易，希望大家能够理解， 也请大家呢多多关注，点赞收藏啊，如果能够在评论区讨论，使得这个大讲堂的气氛活跃起来，热闹起来的话，那就更加好了，今天的节目就到这里，好，谢谢大家。

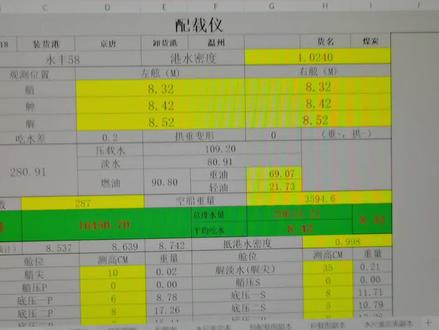

大家好啊，今天我们来制作一个配载图的第二种做法啊， 当我们这个满载他可以配到幺六四五零，但是呢，他这个港口他有限速，他只能装到 幺二零零，就是不满载，不满载的话，我们如何利用这个软件去制作这个配载图？还有我们如何知道他的吃平均吃水是多少？ 其实用这个软件很简单，比如说呢，现在是满载的 啊，满载的幺六四五零点七二幺六四五零点七，我们现在只要配一万二，一万二的话，我就随便配一下一万二，就是这边两九零零 啊，二三三，两九零零啊，他这个数字自动给你计算的啊，两九零零一三配三零零， 一张配三千，四张也配三千吧。 啊？那这不是幺啊，二十公分处理叉三二零零，我大概输一下啊，啊？现在是配了不满载啊，他配了一万二， 一万二，你看啊，他这边赤水，他是给你自动计算出来，哎，大概平，大概是六点七三， 船中的池水啊，平均池水六点七三，对不对？那六点七三，那我们就回到这边来，哎，回到这边来，你船中输入六点 七三，六点七三啊，那我 我们要二十公分尺子以上吗？是吧？六点六三，六点六三 啊，你就按这个配载图的平均吃水一输进去，对不对？他这边货量是不是一万两，一万两千吨 啊？所以说呢，当我们在装货的时候，哎，我们的平均车水不能超过，哎，六点七三， 哎，他这个货量就能达到一万两千吨，就是说呢，利用这个 我们不用去计算，哎，比如我们要装一万二，大概吃水多少？你只要在这边每个仓分配一下，它自动给你算出平均吃水出来 啊。这是 e 配载图的第二种做法，就是说当不满载的情况下，我们怎样去利用这个配载仪，哎，计算他平均次水是多少？
