施耐德atv630参数设置图解

本章节介绍 atv 六三零变频器的电机参数设置，可自整定。自整定操作前先确认电机正常连接，显示冷却状态，然后查看面板左上角的状态代码， 确认变频器是否在 r d y 状态下，如果不在 r d y 状态下无法进行自整定。 首先介绍电机参数设置，按 home 进入变频器主菜单，滑动处能控这第一个选项简单启动，点击 off 键打开，根据电机铭牌设置电机额定功率零点七五千瓦， 电机额定电压三百八十伏， 电机额定电流二点一安， 电机额定频率五十赫兹，电机额定转速一千四百转每分。 接下来介绍如何进行自整定，在自整定之前，可以在自动调整状态中查看自整定的状态， 当前显示 未完成，滑动处能控制自动调整， 点击 ok 键。滑动处能控制应用自整定，点击 ok 键出现警告信息，再次点击 ok 键自整定开始。左上角状态代码为 t u n， 自整定可能持续几秒，等待显示终端自动更改为无动作。 同时左上角状态代码为 r d y 即可，可以在自动调整状态中 查看自整定的状态，当前显示自整定完成。以上是关于 atv 六三零变频器电机参数设置和自整定的介绍，谢谢观看。

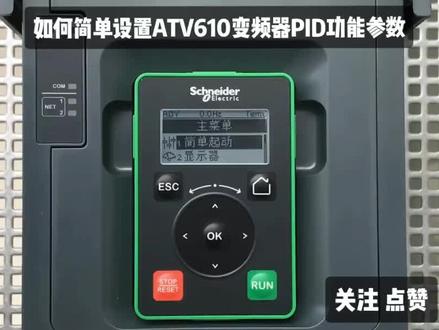

下面以 atv 六幺零 u 零七 n 四部件版本为一点四 i 一零二为例，介绍 atv 六幺零变声器 pid 控制器功能的简单设置。 ato 六二零变频器集成 pid 控制器功能，激活该功能后，变频通过机舱给定与反馈的偏差来动态调节变频器的输出，以达到被控对象的稳定。 下面介绍简单使用 p i d。 控制器的几个相关参数。进入四，完整设置 四点四通用功能菜单，找到 p i d。 控制器子菜单 啊啊。 首先 设置 p i d 反馈，进入 p i d。 控制器子菜单的第一个目录及反馈。第一个参数为控制类型，出厂设置为 n a 及标准模式，可以选择压力、流量或者其他。第二个参数为 pid 反馈值， 用来分配 p i d。 控制器的反馈通道，出厂设置为未配置，表示该功能未激活，可以选择模拟量输入通道 网络 ai 一或 d i 五脉冲输入作为反馈来激活该功能。 在此我们选择 ai 二。 接下来可以设置 ai 二类型、 ai 二最小值和 ai 二最大值以及 p i d。 反馈最小值、 p i d。 反馈最大值。 然后设置 p i d 给定，进入 p i d。 控制器子菜单的第二个目录， 即频率给定值参数内部 p i d 三高值表示是否使用便秘性内部参数值作为 p i d 给定值， 出场默认为未分配，表示 pid 控制器给定值由命令和给定值菜单中的配置参考评定一决定，默认为 ai 一。然后设置 pid 给定最小值， p i d 规定最大值。如果需要通过变频性内部参数提供一个固定的 p i d 规定值，可以将内部 p i d。 参考值设置为是， 然后在接下来的参数类目 p i d。 给运值中 设置所需的 p i d。 给定值，最后设置 p i d。 调节器功能比例积分微分参数进入 p i d。 控制器紫菜蛋。第三个母乳级设置可以看到 p i。 比例增益， p i d。 积分增益， p i d。 微分增益这三个参数需要根据 p i d。 控制器实际运行情况来调整。 另外，根据实际工艺要求，不同 p i d。 控制器的计算方法可能为负反馈或或者正反馈，可以通过设置这一目录的参数 p i d。 反向 来进行调整。默认为未分配表示为副反馈，比如常见的恒压供水控制就是利用副反馈，如果需要 p i d。 反向改为是即可。 以上就是对 a t。 五六二零变频器 p i d。 控制器功能的简单设置介绍，谢谢观看。

大家好，今天我教大家如何调实验的 mtv 六幺零变频器的 端子启动，嗯， mobus 作为给定频率这个参数设置。首先我们按下 esc， 找到 完整设置，按下 ok 键进入，找到四点三命令与给令，按下 ok 键，然后 找到 gdp 通道。我们现在选择 modbus， 没有会 ok 键，它有选择 远程虚拟 modbuds， 远程呢，就是这个远程终端呢，就是面板启动面面的改变频率。我们先选择 modbuds， 点一下 ok 键， 然后还要参调节空置模式，要改成隔离通道， 连续走个通道，改成模拟通道啊，改成隔离通道， 然后命令切换了通道，选择通道一，然后命令通道一分分档要选 选择端子牌，这几个数就差不多了，然后摁上 esc 退出， 这就是段子启动。 mops 做通讯给定评论和多余评论的设置，然后通讯要做一下设置，找到五通讯 进入，然后这个 model 的地址呢？进入它，从一一直到二百四十七，地址呢？然后按一下 ok 键，嗯， oh should， 则地址从一一直到二百四十七，这是这是，这是通地址，我要选择一 按 ok 键，然后下一个获得率，我们选择九六零零， 然后格式呢，我们选择八个税位， o 药宴和一个停止位，就是八亿一。按下 ok 键， 这里有八 o 八零一呢，零就是七角音 d 药印， e 就是 o 药印，然后 a 呢就是无药印，然后现在退出了，可以可以做一起动了， 好，这是端子启动 mobile boss 做通讯的采用设置。

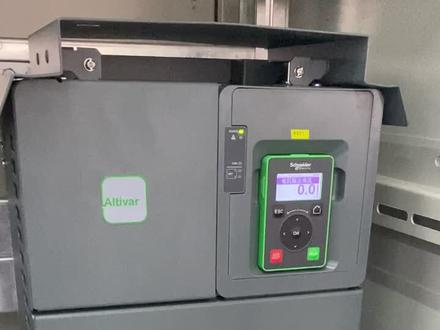

嗯，大家好，那这个监听的话讲一下这个 atv 六幺零系列的变频器，他完整的这个参数的设置。 首先我们看一下这个图纸啊，这个图纸，那我们这里有一个这个七十五千瓦的这个 atv 六幺零系列的变频器的图纸，他需要满足什么功能呢？ 他需要两地切换啊，就地需要对他进行一个起停，远程需要对他进行一个起停， 然后需要反馈一些这个运行故障等一些指示到这个 dcs 系统。我们看到这个图纸啊，这个 就地我们用的这个是 a r 一，远程是设置为这个 a r 二， 这边的启动信号是 a 幺幺，然后这个 a 幺四，我们是作为一个这个就地远程的一个切换啊，就地远程远程的切换。 第一组这个继电器啊，二一 a 二一 c 是第一组继电器作为一个运行信号，这个第二组继电器啊，是作为一个这个故障信号， 那我们这边的话就 在这个面板上面对他进行一个这个参数的设置， 首先这个是一个初始状态，是个初始状态，然后按一下 ok 键， 旋转到四，完整操作设置 输入啊输入，因为根据图纸的话是这个，哎呀幺幺是个启动信号，哎呀幺幺是个启动信号，所以说我们可以两限制啊，两限制 边缘处罚 低压一 啊，高定频啊，高定频，那这里面我们就把它设置为这个作为 ar 一作为一个启动信号， ai1 作为一个启动信号，按确定键， 然后还有一个这个切换啊，因为 a i 作为一个这个就地频率的给力， 就地频率给力，通过 a r 一，你们看到 a r e 就地远程 是什么？参照频率通道二设置为 l 二，设置为 l 二，按 ok 键啊，他就设置为 l 二，还有一个就是这个就地远他有一个切换按钮， 我们旋转到这个给定 切换分配啊，选择 di4， 选择 di4 啊，选择 di4 按什么？按 ok 键，这个时候就把它选择为 di4， 作为一个切换 继电器的输出，继电器的输出还是一样的 输入输出里面啊，旋转旋转二一二一，根据图纸的话，第一个继电器是一个运行， 第二个继电器是一个故障啊，故障，当然我们也可以选择第二个继电器啊，作为什么？作为一个运行信号 啊，做一个运行信号选择好之后按确定键就可以了啊，这里有就不再更改啊，就把这个第一个。

本章节讲解 atv 六三零变频器简单 pid 的 设置。 atv 六三零变频器集成 pid 控制器功能，激活该功能后，变频通过计算给定值与反馈值的偏差来动态调节变频器的输出，已达到被控对象的稳定。下面介绍 使用 pid 控制器的几个相关参数。按 home 键进入主菜单滑动触能控制五完整设置，按 ok 键进入滑动触能控，找到五点六泵功能，按 ok 键确认，可以看到 pid 控制器菜单。 首先设置 pid 反馈，按 ok 键进入第一个参数为控制类型出厂设置为 tan a 及标准模式，可以选择 压力、流量。其他第二个参数为 pid 的 反馈值， 用来分配 pid 控制器的反馈通道，出厂设置为未配置，表示该功能未激活，可以选择模拟量输入通道 ai 一 至 ai 三 虚拟 ai v 一、 ai v 二输入 da 五 da 六脉冲输入分配作为反馈通道来激活该功能。再次我们选择 ai 二， 接下来可以设置 ai 二类型， ai 二最小值、 ai 二最大值以及 pid 反馈最小值， pid 反馈最大值。 然后设置 pid 给定，按功能键二进入给定子菜单， 可以看到参数内部 pid 参考值表示是否使用变频器内部参数值作为 pid 给定值，出厂默认为五，表示 pid 控制器给定值由命令和参考值菜单中的参考频率通道一决定， 默认为 ai 一， 然后设置 pid 给定最小值， pid 给定最大值。如果需要通过变频器内部参数提供一个固定的 pid 给定值，可以将内部 pid 参考值设置为十， 然后在参数内部 pid 参考值中 设置所需的 pid 给定值，最后 设置 pid 调节器比例、积分、微分参数。按功能键三进入设置子菜单，可以看到 pid 比例增益、 pid 积分增益、 pid 微分增益这三个参数需要根据 pid 控制 运行实际情况来调整。另外根据实际工艺要求，不同 pid 控制器的计算方法可能为负反馈或正反馈，可以通过设置这一目录的参数 pid 反向来进行调整，默认为无 表示为负反馈。比如常见的恒压供水控制就是利用负反馈，比之 pid 反向改为是即可。 比如常见的智能温度控制就是利用正反馈。 以上就是对 atv 六三零变频器 pid 控制器功能的简单设置，谢谢观看。
