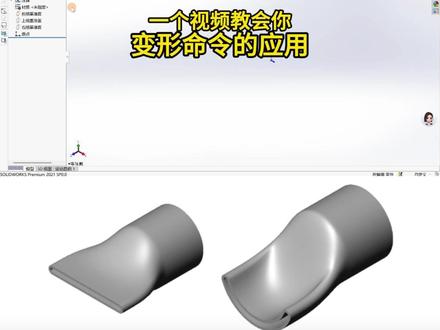

一个视频教会你变形命令的应用，大家好，今天带大家研究一下 sw 当中的一个命令变形。首先呢我们先来绘制一个圆筒，在草图平面绘制一个直径为五十的圆， 然后再对他进行一个凸台拉伸，拉伸的尺寸我们定位八十， 然后在这边勾选一下薄壁特征，薄壁的参数我们定位两毫米，点击确定，然后我们再选择这个平面，进入草绘，我们绘制一个植草口，然后我们标注一下植草口的宽度， 然后退出草图，我们测量一下这个圆筒的周长，然后我们再回到刚才的草图当中，选择智能尺寸里面的路径长度，选择槽口的四个边线，点击确定， 输入刚才测量的圆筒的周长一百六十九点六五，然后退出草图，然后我们在特征找到变形命令变形曲线，我们选择圆弧， 然后这里选择刚才画的草图， 然后我们勾选曲线方向，点击确定，这样就做好了变形。

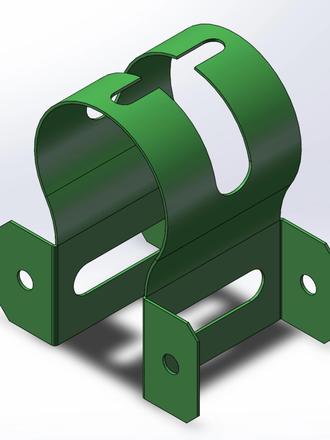

两分钟说清楚 sw 版金剑魔，首先我们选择前式基准面进入草绘，我们先绘制一条参照线，然后我们进行草图的绘制， 这里我们给一个和原点水平的约束，然后圆弧的话我们给一个相切的约束，这里我们呢再把草图镜像一下， 使用修剪命令进行草图的修剪，这里对草图的尺寸就行，一个约束两个圆弧的半径都是七十五，圆心高度一百七十八，两条直线距离一百零二， 选择钣金模块中的肌体法兰命令选择两侧对称，高度一百五十， 板筋的厚度选择二点五，折弯半径一毫米，折弯 k 因子零点五，然后点击确定， 点击展开命令，选择固定面，点击收集所有折弯，选择展开后板筋面进行绘制，绘制草图轮廓，然后对草图进行约束， 点击拉伸切除特征，选择要切除的轮廓， 选择与厚度相等，点击确定。选择钣金当中的折叠命令，点击收集折弯，选择钣金当中的边线法兰命令选择边线， 边线法兰的高度到六十三，选择折弯在内， 点击确定。然后呢我们在四周加上对应的边角，选择钣金当中的边角命令选择四个面，点击确定。 然后选择前至基础面，进入草绘，绘至草图直径十八的圆， 然后进行拉伸切除特征，选择完全贯穿，两者点击确定。选择右视机准面进入，会 对草图进行约束， 点击拉伸切除特征，选择两者贯穿，然后点击确定。然后我们可以简单上色渲染一下， 你学会了吗？

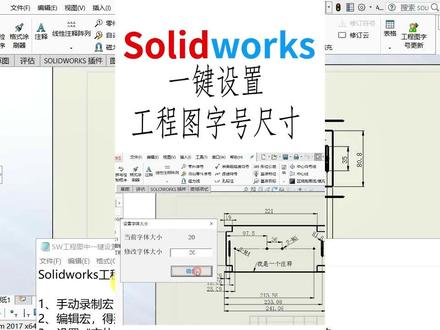

在 s w 工程图中应用红一键设置字体和尺寸的大小，比如我们这里现在也是一个功能图，我们点以这个红，现在字体号是十五号，我们把它设为二十号， 现在这个尺寸是合适的尺寸，如果说我们这个比例调节之后，那肯定就变大了，比如我们调节到一比五啊，现在这个字就字就很大，我们想要把它调到合适的这个字体大小，我们直接修改这个字体的大小就 ok 了。比如我们这里设为八， 这里还是有点大，稍微六，这样就这样就 ok 了，把一些位置稍微拖动一下就可以解决了啊。这里是设置这个字体大小， 这里有分几步，第一步是手动录制红，在这个地方，如果这个地方没有右键打开这个红，这里先手动录制红，点击之后我们点这个选项，在这个文档属性里面， 比如我们要调节这个尺寸，比如我们要调节线型，点这个线型字体，设置这个宋体也可以，现在我设置的是 汉语长仿宋体，这个这个字号我们设为点，设为十号，确定好，这里也确定， 确定完了之后，我们把这个停止录制红，把它保存一下，我们就保存在这里。 第二步编辑红，得到红的原始代码，点这个编辑红，点击这个。好，这个就是我们刚刚录制的得到的一串这个代码，这就是原始代码 啊，这个是工程图二更新，这是我我做的，在这个模块中，这个这串代码跟这个里面的代码是一样的，这个代码是一样的，我就是增加了这一串一串代码。 好，这个原始代码。第三个设置字号大小为全举变量。看我的这个代码，这个你字体全是原始代码中，它这里有个十号，如果你录录制了很多，它有很多这个都是十，比如你设置十，它都是十 啊，在这里把这个十全能改，全部改成字体的大小，改成文字，把这个字体大小设为全举变量。这看 把它设置完之后，这里基基基本上就可以使用了。 这前面这个这个判断是为了让我们输入了一个字体的大小的数字，把它解除一下好点，这个 f 运行这里就是提示你输入一个数字，就是我们的字体的大小，比如这里现在是六号，我们设为十号 啊，这里应该也这里看到更新了，是吧？他的字就变大了，我们再运行一下，这里要输入数字，如果你不输他就，呃退出了，我们设为六号，点击确定啊，这里就自动更改。所以说这个字号这个字体大小 就是控制全部的字体的啊，这里我把它给注视一下， 增加这张代码基本上就可以使用了。我这边主要是一个创建这个窗体可以提取字号的大小，就是啊，知道当前这个字体大小跟这个啊修改字体大小，我都一眼可以看得出来我们现在自己有多大的，这是十号、六号这样的，这是什么代码？看一眼 这个就是呃，做了一个窗体，这里代码其实比较简单的，就是刚把这个，把那一串代码把它拉拉过来了，放在这边了，这里是提取一个四号的，一个大小的，一个一个 mini， 这个大家可以不用不用去了解这个，呃，可以自己去研究一下比较简单的第六个如何加载运行红。 好，我们这个红代码做完之后我们已经保存了。如何添加这个红的？一个一个按钮，点击这个自定义， 选择快捷方式，点击这个红，点击这个新建红按钮，可以拖到放到这里来， 拖过去之后他会有个自定义红按钮，点击这个。好，把这里把这个我们刚刚录制的红，这个把它打开， 这里方法他如果说里面有多个方法可以选择的，像我这个刚刚做的里面就有两个，两个方法选一个选择图像啊，这个是一个位置，点击确定 这边就加载进来了，加载进来之后就点击这个，我就可以自动修改尺寸， 这个就是这样去啊操作的，像这个都可以随意去更改。

啊，大家好，今天西风给大家讲解一下我们 solox 单位的设置，因为很多网友在后台回复我说自己的 solox 呢，它的尺寸是以米为单位，想改成毫米为单位，应该如何去修改？好，这里的话我就给大家讲解一下我们如何去修改我们的这一个尺寸。 好，你比如说这样一个现象，我们在上市基准面上进行草图绘制，你比如说我们绘制一个圆，好，确定我们标注一下， 大家可以看到后面是不是以米为单位啊？如果我们设置成零点一，是不是就是一百毫米啊？那么我们如何去把它设置成我们的毫米呢？ 第一种方法就是我们修改我们当前这一个零件，我们把这里改成毫米刻每秒， 比如说，然后我们再看一下他的尺寸是不是又变成了一百啊？就是我们想要的这一个尺寸，对不对？毫米为单位，如果说我们想我们把它保存一下，关掉 不保存，然后我们再新建一下，再新建一个零件。好，我们再看一下尺寸是不是改回来，我们再看一下我们的尺寸是不是改成了一百。好，我们看一下，我们再标注一下， 大家可以看到是不是还是米为单位啊？是不是只改了刚才那一个零件的 尺寸，然后再新建的话还是以米为单位？如果说你每次都要点这里的话，是不是非常麻烦？这里的话西风就给大家讲解一下如何一次性改好所有的这一 个尺寸，也就是说给我们的模板。好，我们看一下我们自己 solox 模板在哪里？ 好，我们找到这里的小齿轮，然后找到选项，然后找到我们的默认模板，大家可以看到自己默认模板的位置，如果说你没有的话，你就点一下我们的这里的选项，找到我们的，然后配置一下我们的默认模板， 然后我们看一下我们的默认模板的位置，我们将它复制出来， ctrl 将 c 复制好，然后点击确定，然后找到我们的电脑， 然后粘贴过来，然后我们将后面的具体的一个模板去掉，然后回车，这样就找到我们的模板的位置，大家可以看到我们二零一八这样一个模板的位置， a 零 a 一二二三 a 四 p， 这是公众图的模板对不对？然后这一个 a s m 是一个装备体的模板，然后这一个是零件的模板。好，我们要改的呢，就是我们零件的模板，对不对？好，我们将我们的零件模板拖进来， 然后在这里呢大家再点击这一个小齿轮，然后我们看到有文档属性，有单位对不对？大家可以看到是不是默认的是米为单位啊？这里呢我们只需要将它改一下就可以，我们点击自定义，我们将长豆米改为毫米， 然后角度度，双尺寸长度，这里我们不改，然后质量属性，这里我们也改成毫米，然后质量是千颗的公斤，也就是， 然后单位体积的话，我们以毫米为单位。 好，然后我们点击确定，然后我们点击文件，点击保存好，我们关掉，现在在我，我们再来新建一下，看尺寸是不是改过来， 然后比如说我们在三十基准面上进行草图绘制，我们再来绘制一个圆测试一下，好，我们标注他 看一下单位是不是毫米啊，对不对？一百三，这就是这一个单位彻底改的 单位彻底设置的一个方法。好希望大家能够学会更多的实用的色列 bos 技巧呢，欢迎大家关注西风，关注西风博客。 好，今天的讲解就到这里，如果你还有疑问，欢迎在评论区给我留言 啊。给使用 solox 的设计师们推荐一个学习 solox 的一个网站，好打开我们的搜索引擎，然后搜索我们的西风博客，大家要注意这四个西风 博客，然后找到第一个就是我们的官方网站，然后进入我们的官方网站，就可以看到我们这一个布局，他是有一个软件下的目录，大家可以根据自己的需要进行一个下载，这里呢有我们的办公软件，也有我们的常用的机械设计软件，比如说 cd， 还有签证卡萨， soloxug 等等， 同意，大家都可以进行下载。然后就是我们的有一个经验技巧，这个的话我会将我的 clos 的一些学习技巧会在这里今天给大家一个分享。然后就是我们的一个教程下载，这里有 cd 教程，四六四教程， ug 教程， plc 教程，还有金水教程等等，后续我们还会增加这里呢，我们可以看到教程的话是非常的丰富，比如说钣金的教程，然后工程图的教程，还有我们 会撒娇可视频教程都会有，并且我们有管道的教程等等，还有一些材质库，一些工具等等，可以说是为我们骚流可设计师们量身打造的一个网站，比如说还有装配教程，还有动画教程等等， 我们 soloc 各个模块的教程都会有，并且我们也可以做一些练习题，我们 solox 的练习题大家可以去练一下，比如说我们独有的一个练习的一百题，这一个大家就可以去练习，这一百题呢包括了我们可以看一下有草图片，从基础开始练习，然后有建模，每一个题的建模题我们可以看到，比如说我们打开一个建模练习题， 大家可以看到我们睫毛练习题有我们的图纸，然后还有我们的视频教程，大家都可以去看好，然后我们就可以看到还有我们的钣金练习题，以及我们的焊接练习题，装配练习题，工程图练习题等等， 还有一个秋剑魔可以说是非常的全面，希望大家呢如果说你对 solox 比较感兴趣，可以去我们的西风博客可以去查看，包括我们的练习题，还有时间学会和视频教程等等等等啊，相信对你的学习和提高有一定的帮助。大家可以记住我们的网站西风博客点炕。

点击配合，这个要居中，咱们居中是非常常用的一个指令，我这里说一个快捷键指令 e 键盘 点击配合，因为配合是咱们最常用的功能，所以说配合咱们选改成 d 就 行了，因为每次都点，你要每次点配合，然后点这个左右就很麻烦，你可以也可以按 s 键， s 键，然后有配合，点击高级宽度 这个指令，这个面点 d， d 高级宽度。好，这个板子就做成了。上节课咱们讲到这个，这地方是二十九、三十四十八毫米深度，深度，咱们看看深度是几毫米？深度是 两厘米，长度是五十五厘米，咱们可以画的粗，这有个这个纸条， 如果说你这个板你直接打开的话，你打开的话他就他就没有方向了， 你如果按打打开的话，他就知道哪个方向，你不知道哪个面画，你可以这么打，点这个指令，当前位置打开，确定，点击草图画一下。好了，现在可以编辑了，八毫米 三十，刚才这个数据是五十四，五十五，五十六、 五十六， ok， 点击切除拉伸，这是两公分。 最后好了，这个厚度，厚度是多少？厚度是三十七毫米，咱们改成三十七毫米。 哦，那我这测量可以这样子，证明有个这个指定很好改，这现在是四公分厚，为了我不知道他用哪个指定改，我就 这么改的话，是吧？是不是很好使？先至等距点三毫米反转方向，这个就是非常明显，咱们测量一下。好嘞。

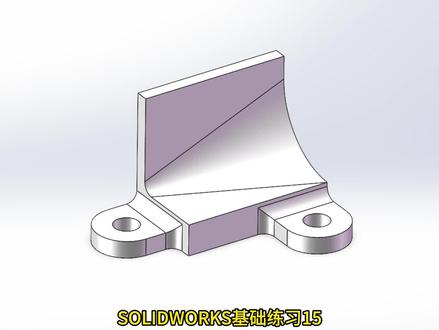

打开 solidworks 软件，新建空白文件。 点击草图，绘制草图命令。点击上市基准面，点击矩形，命令，类型为中心矩形。以坐标原点为起点绘制一个矩形， 类型改为边角矩形，分别以上一矩形的左上和右下角点绘制两个矩形。按住键盘 c、 t、 r、 l 键，分别选举两矩形的长边和短边，约束相等。 点击圆弧，命令，类型为三点圆弧，分别以两侧矩形的外边两端点为起中点，中心点在边上确定。 点击圆命令，分别以上部圆弧、圆心绘制两个圆。 按住键盘 c、 t、 r、 l 键，选两圆约束相等。按住键盘 c、 t、 r、 l 键，选取两侧矩形的外边改为构造几何线。 点击智能尺寸命令，根据图纸约束图形各处尺寸 退出草图。点击特征拉伸凸台命令，选举草图中间矩形轮廓高度为六十确定。 点击插入特征抽壳命令，选举矩形的上、左、右前面厚度为六，选举下面厚度为十五。确定。 点击拉伸凸台命令，点开设计术，选取草图两侧轮廓高度为八确定。 点击圆角，命令，类型为固定大小圆角，选取两侧凸台的两内边半径为五确定。 点击圆角，命令，类型为变量大小圆角边 v 一， 半径为五 v 二，半径为三十四， 轮廓改为直线过渡确定，完成图形的绘制。

在这里呢，我准备了一些适合小白学习 solo vox 的 教学视频以及相关的学习资料，有感兴趣的可以在评论区扣三个六，我一个个安排好，我们康巨加恩新建一个零件绘图模板，点击禽式机纸面，进入草绘，选择直线命令，绘制一条这样的一个轮廓。 在置点结束之后，我们选择样条曲线。哦，绘制一个这样的一个图形，执行智能尺寸，给到下边线的一个长度为六尺。好，侧边线呢为八十，上边线呢为一百。 好，背到我们左边线到我们的这个点的一个距离为七十。好，下边线呢，到我们这个点的一个距离为四十五。选择旋转拉伸凸台命令，选择这个边作为旋转轴，点击确定， 选择抽壳命令。好，将我们要抽壳的一个面呢，选择上面与下边面，给到一个抽壳的厚度为五，点击确定，点击前式机局面，进入草绘，选择直性命令勾选作为构造线，绘制一条竖直的构造线， 再选择直径。命令，啊，中心线。好，我们在这里呢会这条水平的中心线。啊，选择圆命令会制一个圆，执行智能尺寸，被到这个线的一个长度为五十。啊，线到我们下边线的一个距离呢为九十。 被到我们的圆心到下边线的一个距离为四十五。圆的一个直径给到十五。 好，现在选择三点画圆弧。好，在这里点一个点。好，这里点一个点。好，哦，好，我们现在选择呢，再会制一条水平的一个构造线。 好，这构造线呢，我们选择构造线的下边面的一个距离呢啊， 我们选择这根线到我们下边线的一个距离为四十二，好，我们裁切，我们选择裁切命令，裁切掉我们多余的下半部分的一个圆，选择三点画圆弧命令，选择这两个点，好，大概这个样子， 再选择我们的中心线与我们刚刚绘制好的三面画圆弧听，给到一个镜像实体命令，执行智能尺寸，给到圆的一个半径值为九十， 好，选择拉伸凸台命令，拉伸拉，嗯，拉伸拉伸，切除命令拉伸的一个方向为力，完全贯穿。选择圆周阵列阵列的一个实体方向呢，选择 我们其中一个圆边线，点击确定。选择前世纪纸面进入草绘好，选择圆命令，再起这个边线的一个元效，在这个位置点唱一个圆，好，执行智能省寸。给到这个圆的一个直径值为三十，太大了，给到二十， 好，给到二十。选择直线命令，绘制条水平线，哦，端线，好，将我们多余部分裁掉，选择旋转拉伸凸台命令，选择这根边线，点击确定。 选择圆周阵列阵列的一个实体呢，选择我们旋转二方向，选择我们的其中一个圆边，点击确定。再次点击前式基准面进入草绘。好，我们选择圆命令，在这个边线上绘制两个圆 框，选两个圆，给到一个相等约束，点击下面这个圆，下面这个边线添加一个香气约束，执行智能省寸。给到圆的一个直径值为十。好，上面这个圆的圆心呢到下边线的一个距离呢为三十， 好，我们选的选择直线命令，绘制一条竖直的构造线，经过圆点，我们选择旋转拉伸凸台命令，好，点击确定。再次点击前视基平面进入草绘，绘制一条竖直的构造线，穿过圆心， 再选择多边形命令，选择这个多边形，给到五边形，在这里呢会制一个多边形数值。好框，选所有的一个多边形，给到一个作为构造线，先取消勾选，再点击勾选， 给到执行智能尺寸，我们圆的一个直径，给到一个十，好，圆心到我们水平线的一个距离，给到一个一十六点五，好，我选择直线命令依次连接所有的一个点，绘制一个五边形。 好，绘制好之后我们选择裁切实体命令裁切掉五边形中间多余的一些线段。 好，裁切完之后呢，我们选择呃，拉伸切除命令拉伸的一个方向完全贯穿，选择正列实体。呃，圆周正列呢，我们选择刚刚或拉伸切除的五边形方向，选择其中的一个圆，点击确定 好，再次点击前式基准面进入草绘，选择圆，命令在这边线上的一个端点绘到圆的一个直径，大小为八， 会制一个直线，竖直向下的一个直线，再选择裁切命令裁切掉多余的一个部分，选择旋转切除。啊旋转拉伸命令，选择这个轴作为旋转轴，取消合并结果，点击确定 好，再选择圆周正列，我们选中实体，实体选中这个球，我们方向呢？选择其中的一个圆形边，点击确定 好，我们收起设计术，关掉作标轴。我们从选项卡里面拖出一个颜色，给他上个色，看一下效果。好，拖一个黄色，给到一个黄。呃，给到一个主体，我们再拖一个淡蓝色的颜色，给到一个珍珠 好，在这个位置给到一个珍珠，好，还有一根珍珠我们再继续给到我们的一个颜色，好，以上呢？就是我们这个皇冠的一个建模的一个全过程。

老师你这个在模型上标注尺寸是怎么标上去的？这个呢很简单，首先呢我们在这里创建好的三维模型之后呢我们进行标注，老师跟你说两种方法， 第一种呢就是在我们这个注解这里，鼠标右击，点击这里的显示特征尺寸，比如说我们给他取消掉，你可以看到他就没有了，然后在这里注解这里鼠标右击，点击显示特征尺寸，可以看到他就会显示出来，然后呢这个文字的大小，如果你显他太小了，你可以在这里注解这里鼠标右击点击细节， 好在细节这个地方呢，将这个始终以相同大小显示文字，取消勾选，点击这里的文字比例，我们给他改大一点，比如说改到四比一点，确定可以看到他的文字就变大，当然这里呢你要调节到协调就可以。好，那么在这里我们先取消掉，咱们还有一种另外的方法，我们可以点击这里的智能尺寸， 好点击这种尺寸之后呢，这里我们可以进行自动的标注，比如说这里有位置大小，基本尺寸，基本大小尺寸，还有这里的参考尺寸都有，我们可以选择不同的尺寸，比如说选择这个大小尺寸，点击这个图形， 然后呢向外拖点一下，可以看到它会自动识别它的尺寸，进行标注，也是非常方便的啊，这个我学会了，就是我刚学搜索软件，还不太会用这个软件，我想把它学一下，该怎么学啊？ 想要系统的学呢，你可以看一下老头这本教材书，这本书籍呢就是给你真正从零开始的从这个软件界面的认识，鼠标键盘的使用，到我们基本的草图的绘制，还有三维的建模 以及曲面建模，零件参数化设计，还有后面的零件装配工程图，钣金与焊件，还有管道设计与线路分析，还有有限元分析，这里都有书籍呢，都是详细的图教程，图片加文字，一步一步给你讲解，你也不用担心白纸黑字看不懂。每一张都有二维码，扫描二维码可以观看配套的视频课程， 这个视频课程可以下载到手机上，电脑上，没有网络，也可以观看，点击视频左下角小黄车，就可以把它带回家学习使用起来。

前两天我就讲了关于 sw 一个小技巧，快速制图，咱们粉丝反应的都挺好，也有一些粉丝单独私信我说老师，我是学会了，但是我用的时候又给忘记了，到底怎么办？我觉得你缺的一定不是个小技巧，你缺的是什么？到底怎么去使用这个制图工 差是多少？别人能不能看懂？今天我用一条视频给大家讲一下关于机械制图的一些流程和注意事项。第一个就是你做的这个制图到底什么用途？ 比如说你只是为了三维建模，那你只需要把这个尺寸全部标注好就可以了。那你如果要放到加工上，那你不光要标注好你的公差，你的行为公差、尺寸公差你都要去标注，那你为了做检查图纸，你只需要把需要的尺寸和公差标出来就行了，那你要做外观，你只需要部分的尺寸就可以了。第二点，你的试图的摆放， 有很多人会觉得说我上来以后是各种的仕图，不是的，有些图纸他可能一个仕图就能体现出来就够了，不需要很多啰里吧嗦的，那有些图非常复杂，有可能我们三四张图纸才能完完全全把它 体现出来，那我们做制图的目的就是为了让别人能理解就可以了，能看得懂，这是我们的目的。那么第三个，文字大小，这个也是非常多的人会忽略的，那你的图纸每一张大小字体都不一，你让人在后面去去你， 那你说我的每一张图纸的文字大小都是五和七，那 ok， 一 看你就很专业，别人在后面肯定是给你竖大拇指。 那最后一点就是我们说的图纸和图框的选择，那有些人清一色 a 四 a 三，那不对的，那企业里面都有他自己的标准，有些还用 a 零 a 一， 你就根据企业的要求做好标准的图框就可以了。 你做机械制图，你不能光懂机械制图，你还要去懂它的结构，它的材料尺寸公差，包括将来能不能加工生产可行性，这些你都要了解， 你才能做一个合理的机械制图。而我们线下就是从最基本的看图纸，再到三维建模，了解产品的结构，直到生产过程，让大家独立完成整个设计流程。我们会用三到四个月的时间，让大家从 工厂图纸咱们一套流程走下来，你想详细的去了解，想系统去学习，你直接单独去找彭彭老师就可以了。

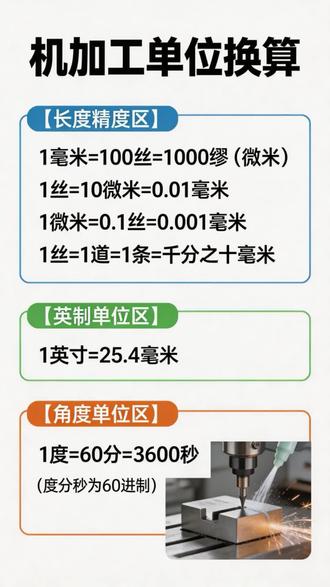

机加工单位换算，一毫米等于一百丝等于一千微米，一丝等于零点零一毫米，一英寸等于二十五点四毫米，一度等于六十分，等于三千六百秒度，分秒为六十地势。记住这些加工精度不迷路！

sw 无参考打孔怎么最简便？今天跟大家分享使用完全定义草图进行无参考打孔。我们首先选中需要打孔的机准面，然后点击编辑零部件，点击特征，确保无外部参考打开。 点击异形孔向导，选择螺纹孔参数，选择位置，以配合零件沉头孔确认螺纹孔位置。因为无外部参考打开，所以这几个螺纹孔还是没有完全定义的， 这个时候我们点击草图，像视频里这样画一个矩形，然后点击显示几何关系里的完全定义草图， 点击计算尺寸就自动标注好了，孔位就完全定义了。我们打开零件看看，螺纹孔就打好了，你学会了吗？

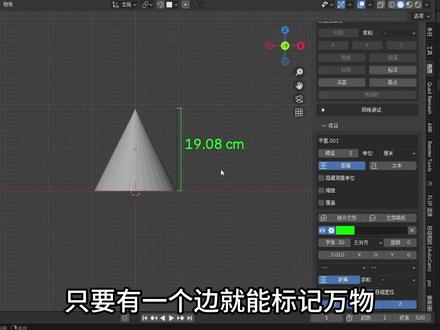

很多朋友说不知道怎么看模型的尺寸，今天分享一下在 blueprint 里怎么做尺寸标注。其实软件是可以直接看模型尺寸的，先点击场景属性，然后把长度改成你想要的单位。这里我比较习惯用厘米 点击模型，按 n， 然后在条木栏里可以看到模型的尺寸。那么怎么样把尺寸标记出来呢？我们需要在偏好设置里启动一个内置插件 measure rate， 安装后可以在侧边栏试图窗口里找到这个插件。使用方法很简单，先点击一下显示，然后进入编辑模式，选择一条你想测量的边，点击分段，这样尺寸就显示出来了。但是标注的距离有点远， 并且单位也要改一下，默认是迷，改成自己想要的单位，点击一下展开全部，这个地方是控制标注距离的， x 和 y 是 控制字体位置的，字体是控制大小。蓝色的色块点进可以改变颜色。如果你不小心全选了边，点击了分段，会出现非常多的标注， 并且这个是无法撤销的。想要清除他，就需要拉到插件的最底层，有一个全部删除。接下来分享我最常用的标注方法。目前在条目里可以看到他的尺寸是十九点一厘米， 如果直接测量它的边的话，那测量的是这条边的距离，它不是这个物体的真实高度，而且这个物体也没有垂直可选中的边，这个情况就需要去调目中复制它的高度。然后新建一个平面，把复制的尺寸粘贴到平面的尺寸上， 分离出其中一条边，用它来做高度的标记，旋转九十度，给它添加上标记，这样就可以直观的看到高度了，只要有一个边就能标记万物。好比主包刚做好的这个模型，它的线段非常的多，造型也非常不规则， 用刚刚的方法是最合适的。取出一条边，然后把相关的尺寸复制上去， 这里我把 x、 y、 c 三条都复制了，添加分段， 这里怪怪的，感觉很长，把这里改成零。剩下的也同样的方法， 这样模型的尺寸就显示出来了，并且和实际尺寸是一一对应的。做这个的目的主要是为了给客户能直观的看到尺寸数据，给自己做模型的话，通常都不会标记出来。 最后再补充一点，假设我现在想知道这个帽子有多宽，可以新建一个立方体，把它框住，最后提取立方体的边就行了。贴近的时候画面放大，边最好无限接近，这样就比较准确。想量哪的长度都可以用这个方法。

分享如何将这个圆弧的实体转化为钣金件，全是干货，来我们上实操。选择前世基水面，点击草图绘制，点击直线命令，绘制这样两条直线，把两条直线做相等的约束，尺寸给为一百，点击会至圆角，圆角半径给为六十，选择个点，点 击确定，点击特征，点击拉伸凸台深度给为，两侧对称距离给为八十，点击薄壁特征，深度给为十五，注意这个方向，点击草图绘制，点击等距实体等距的距离给为十，选择这几条边线， 点击确定，再点击拉伸切除。方向完全贯穿两者所选轮廓，选择上面这轮廓，点击确定，再点击出壳版后改为一面，依次选择这几个面， 点击确定。下面做释放槽，点击这个面，点击草图绘制。把显示类型显示为隐藏线可见，点击直线命令，通过这个点去挥之一条直线，再点击特征，点击拉伸切除，点 击薄壁特征给为零点二，注意这个方向一定是向下的，点击反向方向一，给为形成到一顶点，选择这个边线，点击确定。再选择这个面，点击草图绘制。通过这个点去绘制一个矩形，这个尺寸给一点五，宽度改为零点五，另一面也是一样的， 点击拉伸切出深度给为一点二，点击确定。显示类型显示为带面上色，点击这个面，点击草图绘制。绘制分割线，退出草图，再点击特征，点击曲线下的分割线，点击投影，要投影的草图就是刚才绘制的这两条直线面，选择这个面，点击确定，再选择这个面，点击草图绘制。同样的去绘制分割线，操作步骤一样， 选择这个面，点击草图绘制，点击直线命令，通过坐标圆点和圆弧的中心点会至一条直线，点击拉伸切除，点击薄壁特征方向二，取消掉薄壁方向，选择两寸对称尺寸给为零点一，给定深度给为一， 点击确定，点击镜像，镜像的面，选择前视镜面，将镜像的特征选择这三个。拉伸切除，点击确定。转换到钣金固定的面，选择这个面，点击采集所有折弯，再选择我们的折弯线， 另一边也一样，依次选择这几条边线，厚度给为一，暗镜给为零点一，注意这个板厚的方向，下拉，找到边角默认值，选择嵌重叠间隙给为零点二，重叠值给为一，折完系数给为零点五。释放槽， 选择矩形，点击确定，我们给定一个颜色，我们赶快看一下效果，这个就是展开后的零件画图加工就找陌陌。

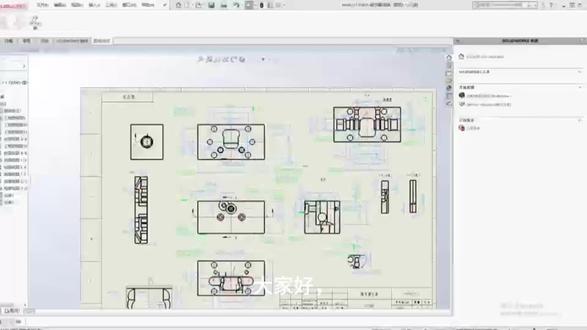

大家好，今天给大家分享两个二次开发定向需求插件，一个是 s w 智能框选尺寸，在 wps 上直接调取尺寸公差等信息，直接大大减少工艺人员的录入时间和提高尺寸录入准确性。 第二个也是有定向需求的，制作了一个创建刀具的插件，包含刀具名称、直径、刀尖、角度、刀具描述信息，因为有些信息没必要，所以就没制作上去。 hmm。

在工具栏里面找到测量按钮，选择体积表面，这里有一个尺寸， y 是 模型的高度， non 的 里面它的单位是毫米，所以这个尺寸现在高度是零点八三九五毫米。在这里这里可以看到它有一个等比缩放， 在等比缩放这里，他现在是一点零，就是现在目标的呃，一倍，输入目标尺寸二百七十毫米，就是二十七厘米一般头骨的高度，再除以这个尺寸外，零，哎，等一下零点八三九五，得出这个数字，复制下来粘贴到缩放这里， 现在他的高度就像二百七。现在我们调整到了打印的尺寸，还是抽壳，选择门板这里整个反转，然后在工具按钮，工具按钮里面选择抽壳高度，嗯，头骨一般厚度都是二点五毫米，这里选择二点五 向内抽壳，把这个调成副。如果你需要边缘软一点，平滑一点的话，就选择鱼化，他会把那个边缘分离的边缘抹平滑，就不会那么尖，但是我一般不开，这里设置点抽壳，然后按一下这个 现在得到的这个 ext， 它就是抽壳出来的结果，把这个原来的隐藏掉，我们来切一下，切一下，看一下它厚度够不够，选到侧面切一下，现在厚度就是二点五毫米。

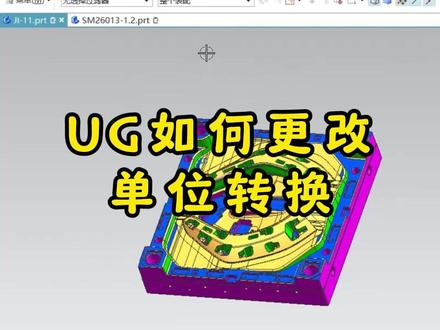

拿到客户发过来的图纸啊，那我们通过测量距离的方式啊，去测量的时候，他的显示的尺寸啊是英寸，那我们如何快速的去更改为我们需要的毫米尺寸呢？那首先第一步，我们找到菜单里面的工具，再找到里面的单位管理器， 找到之后，然后我们在这个测量里面啊，把这个单位名啊这边点击向下的箭头，选择毫米，选择完毫米之后，然后我们勾选下面啊这个运作对象信息单位代替啊，勾选，然后再来点击下面的这个更新单位啊，那更新之后呢，我们点击关闭，再来使用到测量距离， 那我们测量出来之后的尺寸啊，就是我们需要的毫米尺寸了。关注我，每天带你学习一个 u g 小 技巧。
