bt152引脚图及功能

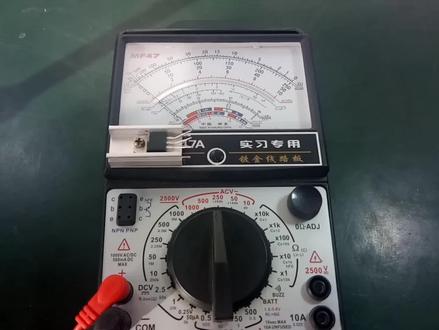

朋友们好，今天我们来讲一下如何用这个指针万用表来测量这个可控硅。好，我手上这是一个 bt 幺五二的一个单向的可控硅，首先将 我们这个万用表打到这个电阻档乘以一这个位置，接下来我们这个红黑表笔短接，表头调零。 好，接下来用我们这个红黑表笔啊，分别接出这个可控规的一到三角啊，这个是一二三。 好，我们一二角接触，发现这个表头啊，没有摆动二三角也没有摆动，一三，发现他有轻微的摆动，此时大概有一百多欧姆。这个组织 好，接下来我们这个红黑表笔对调，一角二角没有摆动，二角，三角也没有摆动，一角到三角， 这个时候我们发现这个指针摆动比较明显啊，大概现在有十几欧姆。这个组织好，这个时候我们就可以判定了啊，红笔所接触 的一角就是这个可控规的阴级，黑表笔所接触的这个三角就是可控规的控制级，那么中间这个二角呢，就是可控规的阳级。 好，此时我们这个红标笔仍然接触他的一角，黑标笔接触他的二角，也就是他的阳脊。 好，这个时候啊，这个指针应该是不摆动的，如果摆动了，就证明这个可控规啊是击穿了。 我们用一把螺丝刀短接下他的二角和三角，哎，发现指针明显的摆动了啊，这个组 大概有十几欧亩，我们这个螺丝刀呢，移开以后，这个表头并没有摆回来啊，仍就是处于一种导通的这个状态。好了，这就是可控硅用这个指针表的测量方法。 呃，当然我们说一下啊，其实在一些在路测量这个可控规的时候啊，并没有这么麻烦，因为这个可控规百分之九十以上的损坏呢，都是击穿， 我们只需要测量他的阴极和阳极啊，不管是用指针表也好，或者是用数字表也好，也可以用他这个二极管档，也可以用他 这个电阻挡啊，只要测量他这个阴极和阳极啊，有击穿的现象啊，就证明这个可控规是损坏了。好了，今天我们的视频就到这里了，感兴趣的朋友啊，呃，点个关注，转发和点赞，再见！

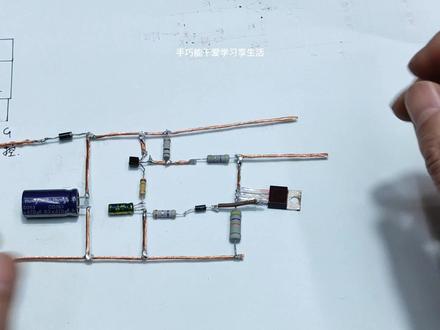

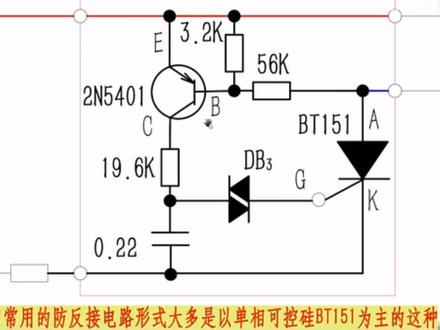

我们来讲一下这个蓄电池充电中常用防反接电路形式，大多数都是以那个口红归来实现的，也有莫属管来实现的。 那我说一下这个这个 bt 幺幺幺五幺防反击电路是怎么样工作的？当这边有电压的时候，比如说 这单假设输出四十八伏，这边是上面是正，下面是负，这有电也电容，这一单是正，下面是负，这个时候如果后面没有接电池的时候，他会怎么样呢？没有接电池，我们看一下这里是一个 pnp 的三极管，这个 pnp 的三极管在这个时候这个电压四十八伏，那到这来到这边来，他这没有，因为这个孔灰他是没有导通的，因为他这里没有加这个 触把电压到这来，因为这个管子他也没打通，这个地方电压没有电流的时候，这一点四十八伏，这一点也是四十八伏，这一点也是八伏，那么这个三极管 的发射结他没有零点七伏电压，就是说这里四十八，这四十八伏他没有电压过来，那么这个地方他是截止的，就是说这个三极管 他是截止的，这里就不能通过十九点六 k 电阻给这个电容充电，从而触发这个触发二极管，这个点就没有触发，他一直就是截止的。当没有电池的时候是这个状态， 那他这个地方虽然这里，但这也是八伏，但是你娘这个是八伏，到这里是没有电压的，因为他是截止的，说他是没有电压输出的，对外是没有电压 输出了。当第二种情况就是我们接上电池的时候，接上电池的时候，这个电池他四十八伏，可能我放电 不管怎么样他都有个电压，这个电压有可能是四十伏，有可能四十二伏，四十二伏都有可能。当我们正正接受，就是电池上面接正，下面接负的时候，这个时候会怎么样呢？那么这点假如四十八伏这个有电池电压，那么这个地方电压他就会 等于四十八伏减去这个电池地下有可能是减到呢。假如说这个电池是四十伏的时候，那这里就是啊 相对地来说是一个八伏，那这么来说的话，那么这个电池就会给这个三点二 k， 五十六 k 给这里一个分压，分压之后让这个地方也会产生一个电压棒，把这个阀射结，导通 这个三极管，这个四八伏，这里可能就是四八伏减去一个零点七伏，然后他导通了，导通之后这个电流就通过三极管，像 c 级 还有一十九点六 k 充电，把这个电容的电充到这个触碰二极管 db 三 出瓦，导通是这个可归导通，可导通之后这个时候就会对后面电池进行充电了，这是正接的情况，那么我再看一下第三种情况，就是我们电池反接的时候，电池反接的时候我们可以想象一下，就是说 开始是没有电的，那么反接会怎么样呢？反接，当然你不能先正接再反接啊，你导通之后你正接再反接，那有可能因为口红归他导通之后，他 去掉之后，他还是会倒通的，就是说先正极再反击，他就不烧掉。如果我们开始的时候 就说我们没有电的时候，这两张没电的时候反接，那么想象一下，把这个电池负极接到这边来，那我们看一下这一集点的电啊，那有可能就等于四十八伏加上四十伏，那这点电啊，他就很高， 这点地还很高，当然这个管子没吃，截止的时候很高，那么这点地啊，他会比四十八五还要高，有可能是五十多伏， 那么发射接反偏，发射接反偏，这个三极管截止，他就不能通过一十九点六 k 电阻给这个电容充电，他也不会触发这个可控。关于他是截止的，这样他就不会形成充电，就不会充电，从而保护呢？我们的 电池也保护了我们前面的那个充电器，对吧？如果说他没有这一块电路，有可能我们在充电的时候，特别是当我们电瓶车，他是固定插孔的，还有就是那种，哎，给那种， 比如说能用三轮车或者是电瓶充电的时候，有人可能就不小心接反了，那就可能会烧坏。像这种有防反接电动，他接反了之后，他就这个孔柜不会打通，不会给电充电，从而保护呢？这个电池和充电器。 好，那这个就是用口温归组成的防反接电路，还有一种是莫属管的，我下次再讲。

各位网友大家好，今天我们以 bt 幺五幺为例，来为大家分享一下单向可控规触发功能的测量。单向可控规我们一般是不用万能表来进行一个好坏的测量的，但是我们可以用它呢来进行 一个可控规触发功能的测量，进而呢从侧面来印证这个可控规的好坏。首先我们将指针式万能表达到电阻 ex 档位。根据前面我们分享的知识，我们知道 bt 幺五幺左数第一个角为阴极，第二个角为阳极，第三个角为触发极。它导通的条件是 阴极和阳极之间有一个正向电压，触发极有一个正向脉冲信号，他保持导通状态的 一个条件是阴极和阳极之间的正向电压没有消失或没有施加反向电压。 那么我们可以根据这一点呢来测量。首先我们将红表笔放到左手第一个阴角，也就是阴极上，然后我们将黑表笔放到左数第二个阴角，也就是阳极。上个指针并没有发生偏转，那么我们将黑表笔 移动一下，使他同时接触着数第二个音角和第三个音角，也就是阳极和控制极。我们注意 好，我们可以看到呢，这个指针发生了偏转，也就是说可控规现在处于一个导通状态，那么我们在保持黑标笔和第二 二个引脚接触的前提下，慢慢的移动，黑表笔是他脱离可控规的第三个引脚，也就是控制机。然后再来观察一下指针的变化。好，我们可以看到呢，黑表笔现在已经脱离了第三个引脚， 但这个指针仍然维持在原来的状态，那么这就表明这个口控规现在处于一个维持导通的状态，从而可以证明这个口控规的触发能力呢是正常的。 由于我们前面介绍了这个二 p 四 m 单项可控规和 bt 幺五幺，他的引脚是一样的，那么他的触发能力的测量的方法呢？和 bt 幺五幺是相同的，所以我们就不在这里跟大家演示了。

朋友们大家好，我是爱动手享生活的尔滨，这一期继续讲一讲防反接电路中 bt 幺五幺芯片的测量方法。它其实在电路中的作用就好比是一个只能控制它闭合的开关， 这里呢，就画一个按钮开关，对比一下 b t 幺五幺可控规的 g 三级。就好比是我们向下按压的力，然后两边接通的点就是它的阴极和阳极 k 和 a。 如果是按钮开关的话，我们向下压的力就是 j， 控制了这个 k 和 a 的导通，但是 b t 幺五幺可控规他合上之后，我们又无法通过控制 j 将他俩断开，就是他的 k a 角断开，那控制机 只能控制闭合。接下来单独看一下 bt 幺五幺的角位图，这是 bt 幺五幺的图形，它上面写的是 bt 幺五幺五百二，它通过的电流是十二安，五百二代表的耐压值是五百伏。 同样的道理，如果这个可控规他下面标的是六百二的话，那他的耐压值就是六百伏。 当他的字面对我们的时候，第一角就是 k 音级，第二角就是 a 阳级，第三角就是 g 控制级。控制级得到高电瓶的时候，就能导通我们的 k 和 a， 所以呢，可以把它比作一个带控制的开关。接着说一下他的测量方法，万用表打到二极管档位，万用表的红黑表比测量 量可控规的 k 级和 g 级，就是一角和三角，会显示倒充状态，有压降，可以看一下他的数值是零点二二六左右，然后将红黑表笔对掉，还是特量可控规的 k 和 g， 这时呢，还会得到一个压降，零点二二五，继续测量第一角和第二角，第二角和第三角可以看到 k 和 a 角是不倒通的， 再试一下 a 和 g 角， a 和 g 角也是不倒通的。接下来兑换表笔继续测量 k 和 a 角，还有 a 和 g 角不倒通， a 和 g 角呢，也是不倒通的。 b t 幺五幺，正常情况下只有 k 和 g 角正反向都倒通。如果我们用欧姆档测量 b t 幺五 五幺可控规的 k 和 g 角的电堵会显示在一百五十欧姆左右，这个堵值如果越小的话，说明这个可控规的质量和性能越好。这里呢，我们也测试一下这个 bt 幺五幺可控规的电阻是多少？ 一百四十二欧姆左右，这里多个 b t 幺五幺控制小风扇的实验，这是电路图， 电源的位置，用个十二伏的可调电源，然后向下正极到了一个开关，开关到了门可控规的控制级，正极的另一路到了门小风扇的正极， 然后从小风扇的负极出来，负极接到了可控规的 a 音级可控规的扬极， k 接到电源的负极，这根线接入门可调电源的正，这根线接入可调电源的负。由于没有开关，一 会这个控制极和正极我会用手触碰上。幺五幺，最下面这个角是 g 控制极，上面这个角是 k 阴极，中间那个角呢是 a 阳极。 有点遗憾，这个接出来和我们的电路屯方向差的很多哈，好的，不啰嗦了，接上电源实验吧。这里呢，黑色的是负极， 红色的这个夹子是正极，将 bt 幺五幺的控制极与正极相连，可以看到呢，小风扇已经得电开始转动了，启动之后，可控规的控制极无论有没有高电瓶都无法断开我们的电路， 这时只能将总电源断开，小风扇才能停止。还有一种方法就是将可控规的一二角短接一下，就是他的阴极和阳极没有电位差了也能停止，这就是 bt 幺五幺这个单向可控 正规的他的控制特性和一些特量方法。那好的，这一期就到这里吧，朋友们有什么想法和建议多多留言和关注我们，拜拜了。

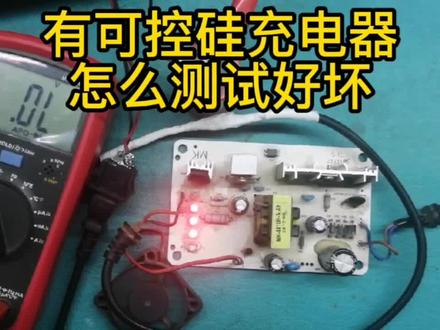

大家好，今天朋友拿过来一个电动车充电器，这个充电器呢，他说是这个输出电源线断掉了，然后短路喷了一下， 但是这个指示灯还可以正常亮，他就自己重新接了一下再去充电，这个就不会变灯，无法正常充电。这个充电器呢，他这个输入端有一个 bt 幺五幺可控归就是这个， 他上面刻有这个 bt 幺五幺字样，也就是说这个充电器呢，他具有一个反反接功能。如果说我们直接去测量这个输速端，他这边是没有电压输出的，必须接上电瓶之后，这个孔规才会倒通，这边才有电压输出， 那么我们测量他的输出电压，就直接测量这个四级的主力波电源两段就可以。还有就是如果这个正负极 接反的话，和这个电瓶上的正负极不一致的话，这边也是没有电压缩出，也是不能正常充电。现在这个充电器他这个指示灯可以亮，我测量了一下这个刺激的主力波电路两段电压也是正常， 那么现在他无法正常充电，不会变灯，那么就有两种可能，一种呢就是他这个正负极接反了，造成这个输入端没有电压输出，不能正常充电。还有一种可能就是由于这个电源线断掉之后 短路，造成这个啃乌龟或这个啃乌龟的触发电路烧坏，使这个啃乌龟不能倒通，无法正常充电。 由于他这个电瓶车呢，现在没有在这里无法去确认他这个正负极有没有接反，现在我们可以通过一个简单的方法 来确认一下他这个口红龟能不能正常倒通，这个充电器可不可以变灯？首先呢我们找一个大一点的绿波电容，这个电容呢最好大一点， 我这是一个五百六十微法的，这个电容的耐压呢一定要高于这个充电器的输出电压，然后我们把这个电容给他，接到这个输出端就可以，这个电容的正负极和这个充电器的正负极一定要接对，不能接反， 现在给他揭一下， 现在我们来测量一下，看这个正负极有没有接触 达到这个风平挡 连接，这 做口红规则就是他的腹肌，这边是腹肌， 这边是正极，现在这个正负极没有错。 下一步呢我们就是给这个电网进行充电， 用这个可调电源给他进行充电， 然后我们再去接通这个充电器的电源， 现在这个风扇已经转动，这个充电指示灯呢，现在已经亮红灯，可以正常变灯，我们测量一下这个输出电压 五十九伏， 现在这个输出电压呢也是正常，也可以正常变灯。现在呢基本上就可以确定是他这个正负极接反了，把这个电源线正负极给他换一下就可以，随后他这个电瓶车推过来的时候，再进一步给他确认一下就好。

家里有电动车的朋友一定叫你老公学会充电器这几个维修技巧。充电器亮绿灯不充电， 你就更换这个 b t 幺五幺可控硅就好了。充电器充电一会就停机，充不满电更换风扇就好了。充电器不通电你就更换开关管整流桥就好了。充电器指示灯一闪一闪的，充不上电你就把变压器的引角重新加焊就好了。
