autoform8展开导出教程

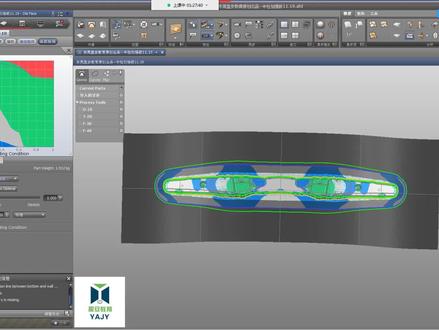

好，接下来我们是干什么呢？我们在这个时候这个也很重要，叫输入的一些界面啊，大家看清楚啊，就是输入的一些界面，看清楚这个也是很重要的，举个例子，关掉，不要打开这么多，打开一个就好了。 关掉，举个例子，输入在这里啊，看清楚文件，这里有个输出，看见没有？就你要输出，就有的时候你分析完的东西你要输出，比如你输出，输出以后呢， 这个地方呢？他有一些，是啊，我们说的一些是那种。呃，英文的吗？啊？英文的吗？看没有。然后呢？这里是什么？是哪几个意思呢？啊？因为他版本是这样的，这里给大家讲一下，我们可以对的过来啊，看见没有？ 这个第一个是模型，第二个是结果，第三个是公益模面，第四个是补偿，第五个是图形，第六个是动画。啊，那因为已经 rt 的时候呢，这个地方， 这个地方呢？是这样的啊，七的时候啊，是这样竖着的啊，八以后呢，这个地方他变成了一个图标了，更好理解。你看曲面线 点坐标，能明白吗？能明白，同学来跟我敲个四，就说他现在以图标的形式代表了，就更直观了吗？啊？就他以图标的形式代表是不是更直观？以前不是有图标的啊，你看面线点坐标是不是更容易理解了， 是不是？是吧，所以说这个人家也有一个就是这个意思啊。啊，要理解就是这个意思啊，然后呢？ 然后啊，我们看模型这里啊，举个例子，模型这第一个是我们的模型，就是我们所谓的做的一些面，要导出去一些面嘛。举个例子啊，大家看清楚啊，因为这是分 结果啊，因为有的时候我们不是做了个面吗？啊？面去哪了？我看下面去哪了？这个不是啊， 啊，这个啊，这里啊这里啊，大家看一下，把线关掉，不要这么多字。 这个大家同学们看清楚啊，你看他这个呢，是在我们 ca 里面听清楚啊，这个是我们的 ca 里面做的面啊，不是在我们的别的软件。那这个时候如果你想把这个导出去啊，看清楚啊，你想把它导出去啊？你打开它嘛，是不是？你？是，你是不是要把它导出去？你文件 输出选就选第一个，第一个就是我们的磨面面，这里是面嘛？你可以导入谁呢？看清楚啊，你可以导入这里零件，零件就是我们的一个。嗯，导入键的零件，你可以导入。第一就是我们这个一零的，这个就是这个一零做好的这个 面吗？做好的这个面听见没有？然后你也可以在这选啊，产品呢啊，那些东西啊，就可以在这选的，以后我们就可以看得到，就在你这里选。你要导出这些面，就是你做出来的面，你可以在这里导入他把它导出去啊。但是这个面导出去以后，我们后面讲了再说啊，后面讲了再我们再来说，你要知道在这个地方听清楚啊， 我就不就倒了啊？第二个是什么呢？就是我们做的面嘛，比如你想把这个里面的面倒到我们的三 d 软件里面去用啊，给他这里倒。第二个就是我们的结果，我们的结果他也是可以导出去的。那在文件输出 这里第二个叫结果，结果，这里一定有三种结果可以导出去，第一种 stl， 你可以选择它，第二种是这个，这个我都不知道什么软件的。第四个是 f， 就是就是以 f 的一个文件形式导出去啊，但是基本上我们不用这个形式啊， 就是你 aap 的形式导出去，这不是，这不是夸大其词吗？那我还导出去干嘛？我肯定导入 stl， 导入 ug 的档啊，你看优优技能打的开的吗？那这里有，其实我们这里有做资料的，你可以看一下这里面 就是哪一个是板料，这个中层上层下层板料的模板模拟结果的厚度，你要不要导入厚度出去，然后因为现在他阿巴有厚度的吗？我不是说了吗，阿巴现在是有厚度的，然后这个地方一般我们导入这个 stl 网格的啊，一般是导入 stl 的这个网格的啊，然后这个地方大家看一下， 看没有？就你结果这个地方就是一个结果啊，这个地方看见没有看清楚啊？这个刀子你撕掉，你们看一下啊，然后这个地方就这几个意思啊，就这几个意思啊，主要就是你导出去我们一般都选这个啊，你要记记得，一般我们就选这个导出去就好了啊， 一般就选这个，当然你想加料后，你就勾一下料后啊，这个啊就随你们自己了，这个就就说这个就随大家自己，好吧。 啊？那就这里那这个这个这里就导出去嘛。 e 叉 p o 什么什么什么什么就导这就点一下这个地方就导出去了啊，点一下这里就导出去啊，点下这里导出去啊。我现在就不导了，因为我们等下后面拿操作的时候导后面的东西呢， 后面的这些东西啊，我们基本上很少用的，这个跟我们用的就不多了啊，你要记住这里就可以了啊，后面的我们就是后面的我们不怎么用，听清楚啊，然后这里有个，就是这里有一个呢，就是我们的刚才这个地方，刚才这里也写了，你看 就这个地方吗？来看，没有，就这个地方就是他的一个版件的一个结果，比如说他的厚度啊，他的一个塑性的一个应变，然后也是这样的，你导入什么网格式的啊？ 都是一样的。哎，不是的，这个也很少，我们一般都是默认第一个，记住了，一般都是用第一个用的比较多啊，就是因为我们搞磨具的用第一个比较多，那你可能搞别的的什么有应力测试啊，因为他有些是搞应力测试的，那我们这跟我们就没他的关系了啊。 好，接下来这个地方，这个地方我们基本几乎是没有意义的，这个地方我们更不用的，这个地方我们根本用的更少啊，用的更少，我们用我们，我们一般用这个补偿，就是补偿啊，就是说大家看一下， 这是补偿，来看一下就是补偿嘛，就是说补偿，你可以导 i g s 的出去，也可以导 a、 b 的出去，也可以导 s t、 l 的出去，我们一般都是找 i g s 的，因为你导，你说你 ug 里面 a f 没办法导进去啊啊，然后这 t 叉 t 也没办法导啊，因为我们我们用的 u g 比较多嘛，所以说我们一般默认 i g s 啊， 默认 igs， 这就你的一个回弹啊，就是把你的回弹补张值，你的回弹补张值，把它导出去啊，看没有，然后这里输出就可以了啊，这是因为我们现在没有做回弹补张，没有的啊，那这个是图像，图像的话就是说啊，比如说这里跟这这里个相片嘛，这个相片嘛，你，你摁的一下 啊，他这个相片给你导出去，就他把一个相片给你导出去啊，就等比如举个例子，保存保存啊，他就导这个相片，记住了啊，那这个呢？ 是什么呢？还一个也很重要，就是我们的一个视频，因为有的时候客户要看一下你这个模拟的过程，对吧？你看清楚啊，点进去这个很简单的，那你看看没有，那保存，那你的他就在这里给你导出啊，就是把你这个分析的这个模拟的一个过程，再给你进一个导出。看见没有？ 这几个，下面三个啊，就还是挺我们用，我们用的是，我们用的是，就是比较多的啊， 我们看下图片，打开图片给你们看一下， 你看刚才不打个图片吗？你看你打开了吗？它就有个这样图片，你看这不就有个这样图片吗？看到没有？它就一个这样图片看到没有，但是这个东西没意义啊，所以说有的东西没有实质性的意义啊。那这里有个视频来看一下，要看下这个视频。看清楚啊，我们看下这个视频， 你看他就可以看你这个视频的一个模拟的过程，看到没有，是吧？所以说你可以去倒这几个地方啊。倒这几个地方理解吗？明白。同学，来，花花走起来，花花走起来，花花走起来。 来啊走起来啊，还有呢啊？没有了啊。呃，谢谢大家今天晚上的一个听课哈，就说今天我们今天的任务就是你们下了课以后去把第一章节这个东西边看边练一下，先摸索一下啊，我也不要你们立马立刻就把它搞会。

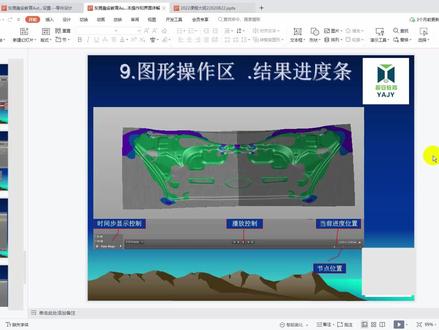

他这个组织个命令吗？啊？你可以编辑啊，你如果你想编辑，编辑谁呢？比如说你想编辑我的分模线啊，把这个分模线，把这个线，把这个线编的好看一点点啊？啊？怎么样怎么样啊？你在这编辑嘛？啊？你可以在这编辑这个线的一个形状 热吗？就我们的分薄线吗？我们的分薄线，你可以在这里再编一次啊，再编辑一次啊，知道吗？然后呢？还有一些什么什么复制啊？复制啊，你可以复制一个线啊，这是我们的产品线啊，你可以复制这些线 啊，把这个线复制出来，就是有的时候你想要用听清楚啊就是有的时候呢？你想用这个线吗？你想用这根线听清楚啊，就是有的你想用这根线，对不对？我想要用这根线，你可以看清楚，然后呢？你可以把它，比如说，哎，可以把它复制啊？确定就是你可以复制这根线，看到没有？你把这个线这不是复制出来了吗？ 看没有，然后再来编辑这个线啊，这个没有意义啊，这个东西就就就不就就讲的了，这个就没有太大意义了，这个没有什么没有 什么东西啊？听见没有啊？这就给大家讲一下这个东西，这个就讲到这里啊。啊？那我接下来要给大家讲个什么东西呢？接下来啊？ 呃，因为呢？当然啊，我这里提我这里提前跟你们讲啊我这里提前跟你们讲，因为我们现在的我们呢？现啊不对，我这里还要重新讲，还是要还是要，还是要做一下，因为我们现在等一下做别的事情。 我们当然我们现在提前跟你们讲了啊，我这个提前跟你们讲，你们现在肯定是不行的啊，就是说如果说我们这个工艺，如果说我们这个面，我们这个拉链面做的 ok 了，那么我们是不是想把它导到邮寄里面去？ 我们是不是把他打到邮寄里面去？明白我意思吗？没有，一同学来敲个一啊，敲个一啊啊，就是我们现在呢，做完了我是要把他打到邮寄里面去，对不对？好，那我们怎么来把我们说的 倒到邮寄里面去了啊？你要倒嘛？哈？在哪里倒了？第一这里一个我们前前面就说了，第一这里有个输出，输出这里呢？你可以导入我们的，比如说这是我们的做的一个面线，前面我们再讲最开始的时候记不记得， 我想问一下，我想问一下同学们记不记得啊？记不记得我前面给你们讲过这个这个这个这个这个是什么意思 啊？不要跟我忘了，不要前面学的后面就忘，后面学的前面忘啊。呃，就在第一个讲的吗？这还不在这张里面，还在还在另外一张里面啊， 我不知道你们记不记得，我打，打开给你们看一下。 我打下那个资料啊。 嗯，是啊，这个很重要的。 为啥找不到了这个东西？ 打开文件找啊，打开文件找。 嗯，等一下我找个给你们看一下。基本软件这操作啊。基本软件操作看一下 学，还在学的看，还在看的，我不管你们有多少同学记得啊，那是你们的事情，我开我前面就说了啊，要去多用多记啊你们，你们不用多用多记，这个命令你们用不熟的啊，我也没办法看，没有，这里 我前面给你们讲过了，模型这个地方可以输入我们做的这种面线点以及我们的坐标，这个地方呢是我们做的结果，就是我们分析的时候，我们不是分析出一个结果来了吗？分出我们，我们也可以把分析出来的结果来把它导出去。我们现在先不说我们现在说这个啊，我们现在就先说这个怎么样？输入我们的线面， 我们先注入我们的面，让他倒出去拿来，比如说我把他倒到桌面上，我先把他倒到桌面上，好找吗？ 你反正找的到你自己输入的地方啊，桌面啊，别让我就放这里啊，把它放这里啊，然后放在这里啊，保存保存一个啊，那我们来看一下邮寄里面，邮寄里面新建啊，新建一个， 看清楚啊，你现在你，你因为你最终肯定要把这个东西倒出去的啊， 来啊，我们看一下啊，我这电脑有点反应慢呢。来看一下，倒进来文件导入 ijs 倒进来啊，然后倒到找到你的文件啊，桌面文件这里啊，双击他确定等一下啊，倒进来的时候你得等一下啊，这是要倒入啊，这里很多同学说啊，以后你们都要倒的，你们因为有的时候你想把这里面做好的面倒出来，那是可以在这里倒出来的， 但是我们现在最不是现在倒，只是打给你们看了，我只是打给你们看，因为今天晚上没多少时间了，我就给你们打把这讲一下这个地方啊， 下面的那个成型呢？就后面下这个就讲， 你看看到没有，因为我们用的是一，因为我们用的是一半做的，能见吗？因为我们用，我们是不是用的一半做的？我们用的一半做的，所以他只会导出一半来，但是这个面呢？导出来的面呢？他不是很好的面啊。 举个例子，你看这啊脚，我们本来这个地方是啊五啊六的，看没有，你看他的啊脚，不是啊六啊，看到没有？因为里面导做的啊脚，他不是的，我们像我们山地里面啊脚倒的那么规则，看到没有？所以这个面我们要重新去塑造他， 那没办法，他本来就是面构成的嘛，他本来就是面构成的啊，对不对啊？那举个例子，这是我们面啊，如何导面？那我要导线看清楚啊，文件输出，我把我的线导出来，你可以把你的这个展开线啊，这些七七八八的导出去，一样的啊，一个是这个 面，一个是线啊， cur 啊，线导出去啊，你可以把这些都导出去，看清楚啊， 好导致导致线。以后呢，我们再来导，我们把几个东西要用的全部导出去啊，还有一个坐标，因为我们等下要换因为我们等一下要换坐标的啊，要换坐标的坐标，我们把坐标导出去，坐标这个地方没有显示，你导不出去的啊， 因为我们这里没有显示坐标，同学们看没有坐标这里没有显示，你是导不出去的，理解吗？就说如果说你想要坐标导出来啊，坐标导出来啊，那你需要把这个坐标啊，这些坐标这些东西啊，给他啊，面呐，这些对称面呐，还有这个坐标，坐标看到没有？ 看到东西来敲个一啊，你把这个坐标啊，这里还有一个冲床的，你要冲床吗？这里给你一个冲床啊，给你一个冲床。我不要这个东西啊。啊？你要把你的坐标显示出来看没有你的坐标要搞出来看 没有？搞出来以后听清楚啊，在这里啊，跟我听清楚啊，这个地方啊，这个地方在我们前面，我是不是给你们讲过这个命令叫什么命令？ 我前面是不是有讲过这个地方的叫叫什么 曲线，图形曲线啊？这里我没跟你讲。是不是这里讲坐标点的地方，就这个地方 就是坐标系啊，看没有这里就显是否显示这坐标系啊？这些地方看没有这 m i s u。 这个地方看没有看清楚啊，这里有啊，就是你显示这里啊，然后在文件再导出去你的坐标， 要不你不显示怎么倒出去了啊？这个坐标啊，看清楚有什么用呢？这三个肯定是要有用的，没有用我不会让他倒出去啊，为什么呢？大家看啊，因为我们现在 ug 里面的这个冲压角度是这样的，肯定是不行的，知道吗？所以说我们要把一个几个东西给他倒进来，第一一起倒 啊，一个是我们的线， ok 吗？ 因为你在里面做了辛辛苦苦做了半天，那总要有用吧啊？你做做的东西肯定是要有用的，对不对？那找路， 坐标肯定要有用的，没有用的我干嘛要这样做呢？是不是这是我们的高版本啊，以前低版本是没有用的啊，现在高版本还可以把线点坐标导出来，给大家作为一个做公益的一个参考面啊，就是你可以拿着这个面去做公益了，明白吗？ 啊？当然我们没做完了，我们只是跟你们讲啊。 嗯啊，这个面啊，这个坐便， 我坐标没倒出来啊，哎，我坐标这里显示坐标不行了，显示坐标不行了， 我们要去这里啊，我们要来这里看坐标啊，同学们，听清楚啊，显示坐标不行啊，回到这里啊，听清楚啊，坐标在显示那个地方，他不支持啊，你要在哪里看到坐标呢？在冲压方向这里，听见了没有？就是你要把它放到冲压方向这个地方来，就你要把它放到这个地方来，你的坐标才能导出去。听清楚啊， 你在那打不出去的输出啊啊，这是面点，就是面线点。坐标坐标啊，再打一次啊， 然后啊，我就输了一个四五六，好吧， 然后再倒入啊， 看到没有？看到同学来跟老子敲个六啊，坐标一定要放到坐标那去倒，听清楚没有？坐标一定要放到坐标那去倒，要不你倒不出来的，这是一个，这是一定要记住的啊，你不要下次哦。啊，你过来问我啊，我再给你们讲一遍我，我在课上强烈讲过的东西，你们要来问我， 我会骂人的，但是呢，如果说是我没有讲到的，你来问我，我会给你们一对一的解答录小视频给你们去解答，因为我们是我没有讲到，是我的失误啊。看清楚，那我们举个例子啊，我们先来做啊，顺便给你们做一下， 因为我们现在要，因为这是我们的，这是我们的车身坐标，听见没有？这叫车身坐标，那么我们要把它放到冲压坐标上去，我们怎么放呢？看清楚啊，用一个命令在 ug 里面。 ug 会用啊，我不会教你们 ug 的啊，难道公益般我是不教我 ug 只是 只是只是用来给你们操作给你们看的，不会再教你们 ug 怎么用了啊。来啊，等下点一下，这里有个命令啊。你可以用什么命令呢？这里个点到点的坐标看清楚啊三个点到三个点啊，就是你要把它放到冲压坐标上去嘛。 啊首先呢我要用起始坐标，以他为起始坐标吗？你要看清楚啊，这个座位不要选错了啊，你可以从最短的到最第二短然后再到第最长的，那么这个时候呢这边也是一样的要选择最短的看清楚啊，千万不要选错了啊最短的，然后再到最长的 看清楚。但是有个东西给他讲一下啊有个东西给他讲一下。哎要等啊，他在他在计算呢啊因为我的电脑不是那么好啊，你看这个时候他是不是把大家放过来了。那这个时候你可以点这个复制把原始的放到那里。能理解我意思吗？因为原始的东西我们 等下要改的啊，我只知道一般我们都是比较复制一个啊，听清楚啊，这样的话就把我们的坐标改过来了，看见了没有啊，这才是跟我们的真正的要么你在要不然你在 c e 里面做的那种冲压坐标做的冲压方向有什么意义呢 做的分析有什么意义呢？没有意义的。那你只能是说做好以后在这个地方来做啊，把在然后在 u 在我们三 d 软件里面可以运用他这才叫有用啊这才叫有用，明白没有 啊，我这电脑慢的很啊。啊那我们可以把这里举个例子啊，那七个例子我们可以隐藏他，因为我现在不要他，我可以把他隐藏掉。 那我只要用这个地方，你看这个是不是我们的做好的一个工艺面呢？然后这个你可以用了，然后你在这里改啊，把这个面大概要改一下。好吧？那我们保存一下啊，这就是今天晚上教一下你们啊，就是当我们把这些 当我们吧，已经做到了这个，已经做到这个份上了，就是我们已经做到了这个成型这一份上的话，你如果说你想把这个面倒出去，你可以把它倒出去，因为在这个时候我们已经把所有的面已经给他做好了。啊？做好了看没有啊？保存一下。

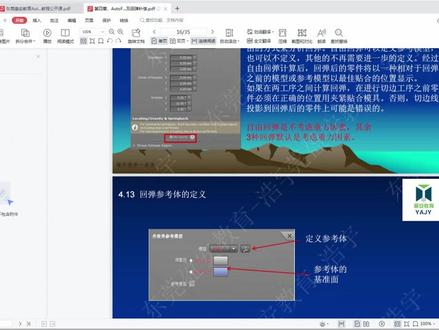

让我们看一下，就是说啊，这是我们在学习我们这种做公益的时候啊，这个就是做公益的时候。呃，这个地方呢，同学说我在邮寄里面啊，就是说这个东西怎么倒不出来啊？是什么原因？ 就是啊，这个这一块呢，我们在上课的时候呢，有一个地方是着重强，着重强调的一点啊，就是说那在哪里呢？在我们学习这种， 就在主要在回弹这一章的时候啊，因为这个东西是做好回弹面啊，做好回弹面呢，他是要把这个产品呢给他导出去啊，给你们讲一下，其实这个东西我是当时是有着重去讲解这一块的，就着重讲解这一块的内容的啊， 就这个地方啊，就是因为我们做好了这种回弹面以后呢，我们是需要把这个零件呢啊，把你做 的回弹面是不是导出去，对不对？好，那我说了，回弹补偿面，你可以直接来在 f 里面再点到补偿这个地方，然后这是他的面，你可以直接 igs 上导出去啊，这是直接的一个导这个面， 那么你也可以了啊，再进行一个，呃，在结果里面啊，进行一个 csv， 然后勾选 stl 导出去，对不对？那导出去以后，那因为从导出以后，我们还要在三 d 软件里面把它导进去，对不对？好，导进去的时候我们再用这种回弹补偿的一个 ug 的功能来去做这个事情，对不对？ 那为什么没有导？为什么这个同学说我导不出导不导不进去我们的三 d ug 软件里面呢？其实我上课时候给他说了，因为在这一块地方你是一定一定不能有英文的，就是不许不允许有啊，中文不允许有中文啊，所以说你看，比如说他说他 这倒不出来，我在这发，我让他发过来，你看清楚啊，发过来他给到我，你看我看我这边啊，给他讲一下，就是不能有中文啊，就是所有地方都不能有中文，包括你的文名字以及你的文件 啊，因为你的文件吗？你建名的文件，我们这是 a 盘吗？我直接在 a 盘里面啊，就是你的文件名啊，什么名都不允许有中文啊，全都不允许，必须全是英文的啊，看一看我们能不能倒进来。所以说那你看啊，这个在上课的时候啊，我有 强烈要求的，因为这个东西如果说你有中文的话，他确实是倒不进来的，你看在这里看没有，你直接就在那文件夹啊，那这个这我我没有把它放到这些有文字的地方的， 反正你这些文件名呐，或者怎么样都不能有英文的。如果你把你想把它放到这个，把它放到这个文件里面去，那你也把这个文件夹改成英文的，改成英文的啊，你看倒进来，看下能不能倒进来 啊，这不就进来了吗？看，没有这个就进来了，进来以后呢，因为你要倒两个，对不对？如果说你想倒两个的话啊，因为有时候倒两个你可能分不清，对不对？你可以前期来先把一个搞进来，第一个改个，改个颜色，看到没有？完了你再倒第二个，因为因为我们当时说了，在回弹补偿的时候呢，是一个 啊，前面啊，一个导入回答前的一个数据，然后再导入一个回答后的数据，那么你一定要分的清楚啊，到底回答前跟回答后啊，是哪一个 啊？你看前后啊，一定要一后前嘛，反正反正按照顺序导啊。看，这不是导进来两个吗？看，没有，这是他回弹前呢，这是回弹呢？ 看，没有回答一个，一个间隙看到没有？所以说再次强调一点，再倒进来的时候啊，再倒进来的时候，再倒到这个 ug 里面去，当然不一定是 u 软件，反正你打到三 d 软件里面。你你明天去的时候呢？你导出来的这个 st 文件呢？所有的地方，不管是文件假也好，文件名也好，都不允许有中文的，明白没有啊？所以说着重的强调，强调这一点，好吧。

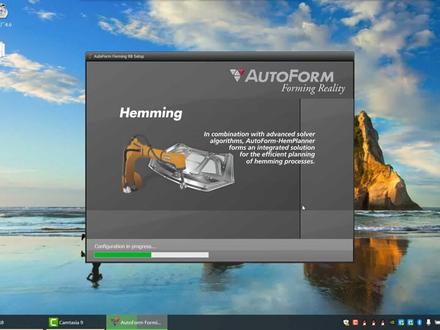

喂，大家好，今天讲解一下这个 af 八点零这个软件的安装，我们在网盘下载完这个软件后解压出来，解压出来的话就打开这个阿巴这个安装程序， 然后我们点击这个右键管理员例子，行 下一步点击确认，把这勾打上，下一步下一步 把这个钩打上，他打上第一个自动选择第二个，我们把这两个打上，下一步选择中间这个许可，这个下一步这里的话，他就是这边有个 二三七五，我们先把这个二三七五的小老鼠后面就是你的计算机名，计算机名的话往这里查看，计算机这里话这个 把你这个名字计算机名字复制过来，把它粘上去， 我们点击下一步，这个是安装的一个路径，我们可以安装到地盘选择下一步 这个也选择在低盘的下一步选择安装， 安装过程的话可能需要一点时间， 我这已经选择完成这里。然后的话接下来我们是要破解文件，我们把打开这个软件安装包这里 这个或者文件这个聘这边的文件全部 复制到，复制到我们安装软件的一个目录，就是这里面 上，推进来 就站在刚才这里，然后啊我们打开软件看一下， 我们现在可以打开软件了，先使用是没什么问题的， 但是需要这个软件的一个使用教程的话，或者安装软件的话可以加上面 qq 这个 需要教程式的 af 八点零教程可以加上面这个，我们今天就讲到这里，谢谢大家。

啊，大家好，我们前面几节课已经给大家把一些呃比较简单的，快速的一些成型的方法，随意的操作给大家已经 讲解完了，一套整体的一套啊，那么今天我们给大家主要来讲解另一个细节的版本，就是呃点板筋板料这一块， 完这一块呢，我们今天主要讲解就是一个产品尿片的展开，以及一个大体的一个排养方式啊，那我们知道学的是什么东西呢？就相当于这个， 这个相当于我们要展开的一些板料啊，这些一样的啊，像这样展开就是这样啊，想学习一下这些这一块，其实怎么说呢，这一块的东西在真正的 生意分析里面用的并不多啊，用的并不多，但是要了解一下，可以了解一下，那么我们家特意啊在这里给大家讲录制了一节课啊，录制一节课给大家讲解一下，那我们看一下怎么来把这个产品啊实现成这个样子啊，我们就从头再来给大家 讲解一下啊，我们先关掉新建一个产品，新建文讲讲，我们前面几期的时候给大家讲解的都是在工具体里面导入是不是？那么我们既然说的是要产品的展开以及产品的排样，那么我们必须让我们倒进来的工具必须是产品，而不再是工具体的，所以我们就要在 p i r d、 prada、 prada 这里， pad 这里产品，用 pad 导入我们的产品呢，那就不再是导入我们的工具体，记住了啊， 导入我们这个产品啊，这是一个产品了，这是最终的一个产品，看到没有啊？导入产品以后，我们首先我们要给他一个冲压方向 啊，他也必须要一个，你看红色的这些地方可能就是呃，他的冲压方向的一个不行，那么自动跟他调整一下， 我们可以调整一下啊，这两边红色的没有关系，因为这两边他本身就是翻边的啊，这个没关系，我们只是用来展开，我们用来展开的，我们可以捕捉一下他的直接重心平均反量这里，比如说我要最小的副角，你看他也是不行的， 拉盐，最小拉盐，所以说我们选择平均法项，平均法项就可以了啊，然后平均法项这里我们绕着哪个轴转 看一下，来看一下啊，对着你的 x 轴，呃，旋转 x 轴，我们旋转 x， 这是 x 轴，是不是看一下他的这个，看看你红色的地方会不会变化啊？ 但是你看见没有，你这边没有了，但是这个脚上这个脚都已经出来了，对不对？所以说你这个是没有办法来选择他的，我们只要平行法，像这个地方到时候我们再来处理啊，这个一般都是翻边用的，我们只是给大家讲解一个， 把它的一个展开啊，就直接来到材料这里，添加他的一个材料，呃，选择一个材料，因为你展开的话，我们就选择一个材料 确定，然后来到这里啊，我们一开始前面都没有一个，一直是没有讲解过这边这几，这 这一块，我们现在成型检测，在成型检测这一块里面啊，点击成型检测啊，这一块定义拉研模型，因为我们是来展开的，我们并不是来做拉研磨这一块的，我们只需要展开零件啊，直接点击我们展开零件，我们抽取的是上模，是不是抽取的上模点一下应用， why 啊？等一下应用他就给我们展开了一个，那么我们展开以后啊，尿片我们这个地方是展开了，对不对？展开以后呢？ 我们要做什么呢？我们要做，这是第一步啊，尿片的转开，尿片转开一下，我们要改一个大简单的一个排样方式，排样方式那么我们就要复呃呃，抽取我们这个，嗯，板料外轮廓线就是我们展开的这个轮廓线。确认啊，你看他，他这就是我们一个板块轮廓线。 那个线以后呢，我们这里就有几种啊落料的方式了啊，排量的方式。首先啊，你看啊，这里点击他 这也这种啊，长方形的啊，这是调料的，就是切一个顺风方方的啊，来作为一个落料落掉的一个外形 啊，这个一般都是这些啊，斜的这些一般都是落料膜啊，用在落料膜里面的就是落料膜的，不论只是落料膜的一个各种形式啊，他因为他是呃接接近于你的最大外形的，他是跟你的最大外形来做的，你看他都可以保证你的各种最大外形 啊，这些一般都是落料模的一种形式啊，一种这个切啊，有时候我们在做那个机械手的时候啊，机械手模具时候，那个尿片是拿过来是一条，是一个卷料，但是我们后面我们不需要一条整的料，我们只需要一块 一张这种方料，但是来，所以说首先我们不知道切一个方料出来啊，切一个方料出来，所以说这只是运用我们一个工程膜啊，机械手的膜比较多，那我们 啊，连续膜里面我们用的最多的是什么呢？就是这种啊，比如说他是个整体的，对不对？我们选择一初一的啊，这是一初一的一初一， 然后我们有时候大部分时候要根据他一个料纹啊，这个这是一个料纹方向，这个这个翻译的是不准确的啊，杂角角的其实就是你的一个板材的一个料纹方向，所有的板料都有料纹方向，我们看一下啊，你看比如说他这里是是是这样走的，料纹看见没有？然后我们如果说把这个地方 修改一下， 修感是零度 啊，他这里啊，他这是这个雕文方向还是改不了啊？这个雕文方向不能改啊，这个雕文方向是不能改的， 这些我们不用都打，我们只需要展开啊，展开，我们只是展开以后，然后然后来到一个排样方式。排样方式我们有一初一啊，也有一初二，看，这是一初一，这是一初二，你看他这个地方就会给你一个，你应用一下， 这是一出二啊，有几种方式，先给大家看一下。一出二，这是我们常用的两种，一出二、一出左右啊，一出左右。三种方式是我们在排样的期间啊，最常用的三种方式，一出一、一出二、一出左右啊，看见没有 啊？一直左右，这个扎脚啊，他就可以，他就一个这个角度，这个东西就变成了红色的啊， 最小值，这些我们都可以不用去定向，他给他另外一个定向啊， 他使用这个，因为你这个是他排量的时候，因为你这个地方还没有设置下面啊，因为我们下面没设置，我们只是先给大家介绍几种方式， 这是一初一啊，一初二，一初左右，前三种正常用，还有第四种就是啊，一初就是两个不同的产品放在一起中啊，这种产品，当然这样的话这个里是没有办法来运用这个，这要必须要有两个产品啊，我们现在这里只有一个产品，那么这种我们就先不讲解，那么先讲回到一初一这里来讲解一下 下面的一些东西。一乘一啊，我们看一下，这里有个两百四十七，两百四十七是我们一个料宽，但是我们在真正排量的时候，这个搭边的距离我们一般可能说留到两到三个，两到三倍的料后，是不是我们就输一个五啊？你看他这里就已经，我们可以量测量一下， 测量一下这个地方他就有了一个大概五个毫米，是不是这是我们一个搭边啊，就是鱼这这里这里的 啊，翻译的不是很准确啊，就是，呃，料宽的搭边啊，就是料宽的搭边，料宽的搭边，那么这个地方交际 交叠的地方，就是我们啊，两把刀，两把刀之间的距离啊，两把刀之间的距离，就是这个距离，可以看一下啊，现在是我们比如说量一下，是不是这就两把刀之间的距离，这就刀刀尖啊， 布局两把刀之间的距离啊，这是我们这里啊，其他的就没有什么，因为这只是个初步的展开，已经初步的排样啊，然后来到我们一初二，一初二，同样的我们这里我们也要给他一个， 嗯，料宽的搭边啊，料宽的搭边啊，两个产品之间两个产品之间的距离啊，捏一下， 他就是这个样子，看这些下面这些发像啊，这些都没什么好调的，这些都这些没有什么发像，因为你又没有你，你本身就是个反金反量来的啊。 然后这个东西 应该是可以调的，调不动，然后下次看到研究一下，告诉你们这个地方可能是这种板料，他是不能调的啊，他是不能调， 他已因为他已经跟你默认了啊，默认了一个反调方向，比如你选这个地方的时候，他可能就这个地方就不行了，没有，他已经给你选择了一个最佳的啊，最小最大的一个绝对是一个，你默认了选择一个，选择了一个这个东西啊， 你看你这样更改这里确认啊，所以说他是给你一个默认的，你给你选好了这个，你因为你看你这是往这里面收拉的吗？那他是给你一个吊纹，是给你的，这个收拉方向是成平行的， 平行的走啊。啊，一次左右，我们刚才说了一左右我们这里也要给他一个，比如五个毫米 交叠的地方，负两点五的话是单边两点五，那两个产品加起来就是乘以二，就数列于五个毫米啊，比如说你要你要是输一边呐，这个要清楚啊。呃，材，材料与材料之间我们只需要输呃，输 一半，那么他就乘以二啊，比如说你要中间要留五个毫米，那你输两点五，要乘以二。但是带料的旁边啊，产品料、宽带料啊，废掉这个地方带料的地方他就是单边的啊，五个毫米他就是单边的五个毫米啊，并不是双边五个毫米啊，这个要这个，这个地方要要清楚啊，这个地方要清楚。 这就是我们一个产品啊，一初一的一个产品以及一初左右啊，一初二的产品的一个展 开以及一个白样啊，这个用的不多啊，用的不多只是说要大家呃，稍微，嗯，稍微要就说要了解一下，虽然用的不多也可以，呃，相对来说来了解一下。 那么好，那我们这一节课呃钣金展开啊以及排量方式就给大家介绍到这里。

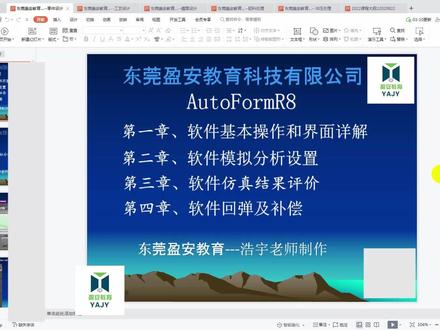

同学上节课啊，我们给大家讲解了我们软件的第一章节，里面的软件的基本界面已经操作， 今天呢我们进行第二章的学习，那么在我们第二章学习哪些内容呢？第二章里面我们主要学习零件，零件的处理，工艺的规划，磨面的设计，配料的处理，冲压处理，仿真设计 这几大块，这几大块其实就是我们比较重要的啊，就是你整个 ce 分析软件，你最主要的要把这几大块的内容给他学好，这才是这是比较重要的，明白没有？所以说这个章节里面学的时间会是最久的啊，或者最久的这个章节。 好，那么首先我们来看啊，首先我们来看，首先呢我们打开我们的软件啊，新建软件啊，这个调我把它关掉啊，因为这是我已经打开过的嘛，新建，新建软件啊， 你们看清楚，新建你的软件，新建啊，这个软件已经新建了，对不对？新建以后，因为我们今天我们这个这一期的案例，就是拿到一个这种车门左右的一个脚垫的一个加减版，来给大家进行软件以及公益的同步学习。那么 首先首先按在我们做公益的时候，里头都是左右零件，这左右零件吧，举个例子吧，他这个左右零件，但是呢客户呢， 很多时候呢只会给我们一个零件，那么有一个零件呢，他只是用来做镜像，过去的知道没有好，接下来我们要用软件，用我们的 cev 软件，我们先来分析他，分析一下他这个地方呢， 这个地方啊，有个叫项目的，看清楚项目这些地方呢是什么意思呢啊？其实这个东西你甜不甜无所谓啊，这个只是跟我们讲课，只是给你们讲一下 项目，就是指，比如说这些常规的项目的名啊，联系的，联系的信息啊，然后订单的数量啊，然后这些东西看没有，比如说这个公司的部门啊，啊，名字啊等等这些，其实这些对于我们来说 啊没有太大的意义啊，就是说这些填吗？比如你要填你就是在这里填啊，不要打字啊，怎么样怎么样，自己填好不好？听见没有？就是你自己这个地方就可以去进行一个啊，进行一个，比如说填，呃，填他，好吧，比如说你的名字 啊，这个姓名啊， n a m 呀，姓名，比如说我，我的名字，浩宇啊，你自己填嘛，对吧？自己可以填，比如说，呃公司的名字，比如说银安交易 啊，等于这个东西就是以后啊，是吧，你就可以填，好吧，地址啊， email 啊，好，这个 我就大概给他讲一下，这个就是这里的，就是说你做这个项目的，明白没有？懂了没有？好啊，明白没有 啊，有同学说我有全部汉化的，那你有的话你就发到群里面吧，对吧，有的话你就把它发到群里面，对吧，让让学员们，让我们一起来分享一下吗？好吧，春哥同学啊，有，你可以发到我们的班级群里面，明白没有 啊？不要那么吝啬啊，因为我这里，我是我无所谓啊，我是无所谓的，有你就帮他搬进群里面好不好？这样的话大家一起学习，一起分享啊，明白没有 啊？反正有好东西一起分享吗？是不是？好，接下来我们往下走，接下来呢就是我们的往下面走啊，接下来就是我们的一个导入，在导入这个地方呢，有那么几个问题点要进行讲解。 首先首先啊，导入的时候呢，那这里有个导入，这里的导入，这里有个对称的零件的对称。我们先讲下面两个地方，这里叫导入零件，这是指 导入的零件，我们在我们的 c a、 e 分析软件里面去做我们的补充面，明白没有？然后下面呢导入工具体呢，它是指比如说我们很多零件在 u g 软 啊，就是说导入就是在 u g 中做好的补充面后工序、翻边等也在此输入，可直接导入，呃，可直接导入的一个 u g 的一个文件， 但是呢，因为我们现在在这个地方，因为我们现在这个，比如我们现在这个供应面拉延面没有做，你做了吗？你没有 做的。看到没有？这只是一个产品。看到没有？这只是一个产品。看到看到没有？看到没有？ 还没有啊，春哥啊，如果你有 r 八的全汉化的话，你可以在班级群里面分享一下啊，上次那个同学说 r 十的， r 十的暂时不要分享啊，因为很多同学 r 八都还没搞明白啊，我们一步步来，等明年我们换 r 十的时候我们再来用 理解吗？所以说有 r 八的时候你有什么好的功能？都这样的话，你可以发到群里面，大家这一期先跟着明白没有？春哥也好，刚才那位同学也罢，听见没有？ 好，那这个时候大家看清楚啊，我们就要，我们就要导入这里导入呢，我们是要在这里面来做的啊，在这里面做，看见没有？比如你导入我们的零件，导入他啊，看没有导入他， 导入他，你要找到他呀，比如我找到他，我是在这个这里吗？零件啊，我们的零件在这里，就是你的零件，你放到哪里你自己要找的到啊，听见没有？就是你自己要找的到，听见没有？给他打开，看见没有？就是在这个地方把它导入我们的零件导入进来。注意了啊，这是第一步如何去导入零件的 啊？你把我们的，我把翻译发群里了。可以啊，你翻译发群里也行啊，随便你啊。这个，呃，这个随便你自己啊，随便你自己好吧。嗯， ppt 的话没有用啊， ppt 我们也有啊， 你这个 ppt 没有啊，如果说你有汉化包的话是可以的，比如说你能够说把整个这个地方全部做汉化的话，那个包可以发到群里面分享一下。你也没有，你说这个 ppt， ppt 的话没意义啊， ppt 的话我这里不是给你们翻译了吗？对不对？ ppt 的话，我这个地方啊，英语的地方，我都跟你们 已经把它焊，把它翻译出来了啊。嗯，如果是软件能够全焊化的话，你可以发到群里面，大家一起分享一下。好，接下来看这里， 倒进来以后大家注意啊，倒进来以后这里有个箭头，以前 r 七是没有箭头的啊，以前 r 七他是没有箭头的， r 八这里多了个箭头。这个箭头什么意思呢？他就是告诉你这个版，比如说这个版零点八的料厚， 零点八的料厚的话他是往下偏零点八，但是如果说我这个产品的料厚，这个板料他给的是我们的下表面，对吧？那我们要选择的看没有？看这里啊？看清楚啊，这里一个，这个是，这个是 com i n m 就往下偏， 那看没有，然后呢？这个地方看没有？ f i p 往上偏，你点一下它， 看没有？点一下他，点一下他以后呢？就证明你的料厚，到时候会往往上偏料厚啊，不会往下的，一定要注意啊，一定要注意啊，这是一个跟 r 七不同的地方。好， 接下来我们看一下，接下来我们看一下，接下来我们把它倒进来以后，这个里， 因为我们说了我们的产品是属于就是我们的产品呐，他是属于一个，呃，左右对称键，你知道左右对称键对不对？就是我们的一个左右的一个对称键嘛？零件的对称键。在这个地方啊，在这里啊，这里看见没有？好，那我们看一下，这里有个公叉设定， 这里有个公叉设定了，看到没有？这个地方有个公叉的，这个公叉和设置的一个地方，这个地方是什么意思呢？看清楚， 看镜头啊。呃， 这里啊， can you know？ 就是说因为我们的软件它是有两个软件相互去导的，懂我意思没？比如说， 呃，我的产品可能是用卡贴尔做的产品图，对不对？或者说我是用 ug 做的产品图，对吧？但是我现在是导到我们的 cad 分析软件里面来，那么他们之间的一个公差，他会有一定的公差的导进来，对不对？那这个地方大家可以看一下， 这里就有个距离的公差缝合的距离，就是说比个例子，我有三个面，我面跟面之间要缝合，倒进来，他要自动缝合的时候，他的一个误差距离在零点五，就是说在零点五的距离他也能够跟你去 大家补起来啊。然后呢这里有个网络划分，网络划分就是说大家看清楚这里给大家做了一些资料，比如说我们那些中大型零件， 小心零件，然后计算全版的弹力零件，他的网络格呢，还没有距离，在这里我们可以去给他适当的去调整 啊。小零件零到两百五，中型两百到一千，大型大于一千以上，其实我们这种大于一千的零件呢，基本上我们很少就遇到的，我们做的更多的是中小型零件比较多啊，那个我们一般做零件做的中小型比较多吗？大型的其实很少做啊，这里你可以根据去调整，看清楚啊， 看见没有？然后这里有个叫冲压的一个极限角度，什么意思呢？就是说我们在冲压的时候，我们在冲压的时候不是有个正冲、侧冲，对不对？那么有的 说了，我们这个地方如果你设置了他的一个安全值，比如说我设置了我这个软件啊，一个安全值的话，那么他就会在这个三度以内，他认为你这个角有三度的负角，他也会默认你是一个安全值啊，这是这个意思啊，看见没有？原整这里是未知度啊，这个地方啊，看见没有？ 了解一下这里的数据，一般这个地方呢，听清楚啊，一般这个地方呢，我们是不会去改他的啊，一般这个地方我们是不会去改他，听见没有？一般不要去改了啊，就一般不要改。 那接下来我们往下走，这里就要给大家介绍这几个地方，第一个叫单个零件，第二个叫单个零件的对称，第三个叫两个零件的一个对称，我们来演示操作冲向方向这个地方导入收起来啊，这里因为如果说你是做一出一的，就是说我们有时候要做一出一的模具，对不对？ 一除一的话，这就是一除一啊。那么有的时候呢，我们是零件之间，比如说零件一个对自我对称的，给你看清楚，给你们演示一下，看他自我对称的时候呢，大家看清楚这个地方是连在一起的，就把它对成一个整体的，看见没有？你看一下这里啊，你可以看一下这个地方， 点一下这里，他这里是没有距离可弹的，看到没有他是没有距离的，等于他是一个零件自我的，就是一个零件自我对称啊，自己自己跟自己对称的啊。好，但是我们是左右零件，对不对？左右零件我们选这个左右的看清楚，当你左右的时候， 这个地方他是分开的，看见没有分开的，看见没有他是分开的啊。这第一个就是说我们肯定是要选择左右零件啊，然后这里有距离，我举个例子嘛，比如距离，我举个例子啊，比如你放大一点也可以看得到嘛？ 那距离之间就会有开，理解吗？理解。同学来先给老师敲个三，这个很重要啊，以后因为以后你们会遇到做单个零件的分析，做单个零件的对称分析，做两个零件的对称分析，那我们现在是做左右零件，左右的零件，那我肯定要选择左右零件这个地方 听清楚啊，然后这个地方就根据实际选择面啊，就是说你根据你的实际的一个方向来选择他的面。就是比如说你可以这样对称呢，我们有的。比如你可以这样对称呢，你可以这样对称呢，你还可以选择两点呢，比如说我这样这样看见没有？看见没有，你看吧，他的转了，你看这样 对，你旋转吧，你看你可以选那个点再转嘛，但是这样的话一般用的很少，我们主要是会针对于用平面跟平面之间来进行一个对称啊，当然你以后遇到了你要用选两点是可以的 来。没有啊，距单，呃，距离是单边，距离肯定是双边的嘛。哎呀，你肯定是双边的嘛，你自己看嘛，他是双边距啊，他的指他的双边距，比如说一百，那单边就是五十， 看，没有单边就是五十啊，这是双边距离。双边双边啊，明白，没有双边啊。好，接下来我们是左右的吗？你先定在这个地方，确定他距离的话，我们这个地方暂时还没有去评判他，比如说距离这里 我暂时单边，先给他十个号秒，等下我们还要再来定距离啊，我们现在把它确定好，是吧？这是他的一个导路，导入了一个对称这个地方，接着往下走，接着呢这里就有个叫冲压方向，看到没有导路，因为导路的话我们暂时这个导路。这个地方呢，我们暂时 用完了吗？就是我们把它用完了吗？导入这个地方看见没有？好，这里一个内板件，一个外板件，要注意啊，如果说有一天你是搞外板件的时候，你这里要选择外板件，为什么？因为内外板件的一个参数他是不一样的，记住了啊，所以我们这个内板件你选择内板件，接下来冲压方向，看清楚 冲压方向这里有三个，一个叫自动创建，就是说他自己给你去创建一个冲压方向，一个叫手动创建。手动创建是指举个例子，比如说我在外面啊，比如说我在外面已经把这个冲压方向已经摆好了，我不是摆好了吗？对不对？我摆好了以后， 我再来到这里面的话，我就选择手动创建。 vm 还有一个叫什么呢？叫复制重压方向，就是说举个例子，我外面画三根线， 就是说白了就是 x 轴、 i 轴、 z 轴，我在外面画了三根线吗？对不对？好，我把这三根线导到我的这个软件里面来，然后我再来复制他， 一样吗？但是这个基本上我们也很少用，我们用的最多，最多的就是上下上面这两个。明白没有？明白东西来，先给老子敲个三啊，这个一定要明白的，就这个地方啊，看自动创建这三个啊， 我给你讲了一下，要知道一般像我们这种，因为我们这种没有去创建的，那我们就点到自动创建，自动啊啊，自动创建要看他会变出来，我退一步，我退一步给你们讲。看，我退一步啊，你看， 你看，这里有个副角。同学，看清楚啊，这个红色的代表着我们冲压的时候他是有个副角的，黄色的代表着一个，呃，接近于副角，绿色的代表 我们这个产品这样冲压，他是没有副角的，大家看他这里是不是副角，你们看一下嘛，他这个样是副角，大家看没有？你看大家看他这个样是副角，副角嘛？副角的话在我们做冲压的时候尽量 近点，还有这个地方，你看这个地方是副角，对不对？你看还有这里面就是说在我们搞冲压零件的时候， 尽量保证他这个产品没有副角，尽量啊，当然有些一定有副角的时候，我们只能做侧成型， 对吧？这成型对不对？那这个时候你看，你得先用自动创建，自动创建的时候呢，他优先会给你白先啊，优先他会选择什么呢？ 首先第一个产品有个重心啊，你看这里有个重心吗？大家看咱们这不是有个重心吗？啊？这里有我们的一个，呃，冲压的一个角度啊，重心，这里啊， 这样啊，这个重心呐，重心，比如冲压方向，这里听见没有？有个重心啊，就是我们点一下他嘛，重心嘛，就是我们产品的一个重心嘛。好，冲压方向搅动，首先软件他会默认给到你一个叫平均法项，为什么呢？ 因为我们在拉盐的时候啊，比如说我们产品在成型的时候，或者拉盐的时候，我肯定希望这个产品是让平均的去成型嘛，均匀的去成型嘛，而不是说，而不是说这样，这样，然后这边这样，那这边这边太高，这边太陡了，这边太缓了，就说软件 在他的意识当中，他会给你这样做一个这样的一个，就是做一个这样的一个形状，理解吗？理解。同学，来，鲜花花走起来，鲜花花走起来啊，看到没有？就这个平均啊，那么有的时候呢，举个例子啊，有的时候 我们不知道一味的用平均呢，所以有的时候呢，我们可以选择最小的拉伸，因为有的时候他平均以后，他的拉伸的高度很高很高啊，就不对了，但是这个产品应该没有什么这个产品的平均拉伸啊，你看，你看，如果你有平均拉伸的时候，大家看没有，这里有个副角， 他这就有副角出来了，看见没有？最小拉伸啊，就是你这样的角度摆下来，他的拉伸的深度是最小的，但是呢，这里有副角，我们大家要知道啊，拉伸的时候有副角是做不了的，举例子，这是个平板，我们拉伸是这样拉伸的，对吧？ 那如果你有副角的话，他是这样的拐进去的，那么你想想你的零件在拉伸的时候，板料在拉伸的时候，他还会这样拐进去吗？然后再拐出来吗？他是不会的。所以说记住了，在做拉伸膜拉研磨的时候，拉拉延工序的时候是不允许有副角的。 那当然如果说我们做折弯做成型，比如说侧成型、侧折弯，那这里有副角是可以做的，因为我用侧成型嘛，理解吗？理解。同学来先敲个二，这个要注意一下，那这个时候呢，你就可以选择最小副角，比如你也可以选择最小副角，你选择最小副角的时候呢，他就没有角度了， 但是呢，他的他可能说就没有我们刚才的平均法像那么均匀。所以说记住总结一点， 能够用平均法项的时候尽量用平均法项，听见没有？就是能够用平均法项的时候尽量用平均法项，这样的话，你整个产品的一个流量他是比较均匀的去跑的， 也可以避免我们的一个碟料，避免我们的一个，那个碟料避免我们一个以及一个啊？呃，就是有些地方跑的太快了啊，那不用碟料 完了又跑不动啊，那么又容易开掉，理解吗？好，接下来我们来把这个产品摆好角度啊，因为我们是。那你看我们做拉严的时候 啊，就说我们在做拉严的时候，那个我们在做拉严的时候，那你要做拉严，对不对？那你做拉严的时候，我们怎么好去摆这个角度呢？ 你这样的拉严肯定是不行的，对吧？我们要去摆他的角度，重新给他摆一下这个角度嘛？摆一下角度是吧？看一下，首先我们先看单件拉严的话，像这些翻边的地方，你看这些地方我们肯定要用来用来做翻边啊，你做工艺的时候嘛，我们也要工艺分解嘛，对不对？ 首先这些地方我们要做翻边，这里要做翻边，这里要用做翻边，还有这一边我们要用做翻边，那这一边 这边我们看一下要不要做翻边，因为这边他正好是一个这样的台阶，你看我们拉严的时候是这样的，懂我意思没有？你拉严的时候是不是这样的？ 是不是这样的？那你如果说你这个地方能够做到在腊月里面做出来也是很好的，因为我这个地方刚好做了一个这样台阶在这里，因为你没有这个东西的时候，他也是这样子要做一个这样台阶，而这个台阶上面呢？这个地方呢？都是废料， 这就会增加我们那个废料的成本。听清楚啊，听明白，同学来先敲个六。所以说边教软件我也会把工艺一起告诉你们，那这个时候我们就要想一想这个产品怎么摆放比较好呢？哎，回到这个地方，或者说在位置这里， 或者说这里个位置啊，你看你可以互换，同学们你可以互换，比如说你可以看看，可以互换一下。互换嘛？互换的话，这样的话，呃，这样的话拉严的话两边拉，但是呢中间 这个地方呢？翻边的话，到时候我们翻边不好翻，因为中间这里你要把它切开了，切开了以后才能翻边，对不对啊？那这样的话也是不太好，那我们来到这里吧，赶紧走来导入这里啊，来这里改，来这个地方改一下。呃，我看一下怎么做比较好啊？ 这样做，这样做应该好一点。先确定一下，我们先确定一下，你看同学们看清楚啊，这样做，然后冲下这个地方。什么意思呢？ 我把这个地方放外面来，那我们把这一边放外面拉严，然后这个地方呢？这样拉严，那这个地方呢？可以在外面翻边，他在外面翻边。还没有在外面翻边吗？那中间这个地方呢？可以在没有 没有产品，没有分产品之前全部连在一起，是不是可以连在一起？这样的话我的产品是形成一个整体的，而刚才的话我这里还要翻边。那你这里的，你这 还要做刀口切啊？切，这样的话你的工艺上面是不好的啊，可以做工艺不好，懂了没有啊？接下来那我们这里来调整啊，看清楚， 调整它，互换嘛，从下方向这里可以调整的，同学们看清楚啊，比如说你可以适当的去调整它的一个角度，我不可能这样的嘛，因为这样的话我的废料太多了，你看 这一片，这里全是废掉，这个地方呢？也全部是废掉，你们有没有发现因为你拉严的时候肯定是拉到这个地方吗？那这里面全是废掉，理解吗？那在哪里调整呢？那他就在我们的这个冲压方向，这个地方可以调整的，这里导入这个 可以绕着我们的 x 轴、 y 轴、 z 轴进行一个旋转，理解吗？啊？理解。同学，来，花花走起来，花花走起来啊，花花走起来啊，那比如我们这里旋转一下它，比如我先做个 十度 x 轴、 z 轴啊，这样 z 轴是哪个轴呢？大家看清楚啊，你看这里有个代号的，你看红色的是 z 轴，这个绿色的是 y 轴，蓝色的是 x 轴，你们看见没有？看见没有，你可以看这个角上啊， 记住了，如果你分不清 x 轴、 y 轴、 c 轴，看这个角上。人家这个软件这个地方给你写的这么清楚。看到同学来跟我敲个六 大同学给我敲个六啊，这个跟我敲个六啊，不要以后来这老师，哎，我分不清这个哪个是 x 轴，哪个是 y 轴啊？那我怎么就转呢？ 听见没有，是吧？是这样的是吧？啊？你就把它做一个这样的嘛，看，没有啊？如果说，就是说，如果说。你想举个例子嘛，你想把这个产品呢？ 整个产品呢？本来我是这样摆放的吧，我想把这个产品呢这样摆放，我举个例子啊，这是我举例子啊，我想把它这样摆放，那我怎么来放呢？怎么来放呢？看清楚也是这样的，比如说我在这旋转，直接旋转九十度， 好，当我旋转了九十度以后，你发现问题点来了，他就变成了这个样子。没有关系，同学们看清楚，回到这个地方，所以说这是，这是相互论的啊，所以说这是相对论的。然后这个地方再点互换，看见没有，确定 看没有来，你再来这里，所以这两个地方是来来去去就是来来去去，在这里搞的明白没有？明白？来，花花走起来啊？花花走起来。

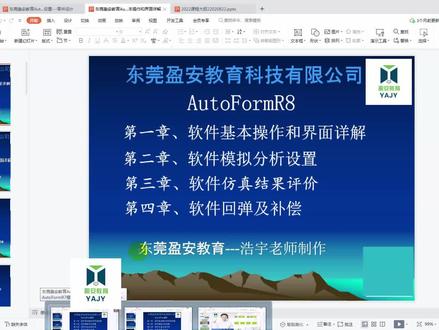

天啊，各位同学啊，呃，各位同学啊，那那么从今天晚上开始啊，我们正式步入了我们的 ce 公益分析班啊，在我们的 ce 公益分析班里面，我们今天先来学习我们的 r 八一个软件的一个学习， 那么在阿巴软件学习时候，我们主要分为四个章节啊，主要分四个章节来学习，当然呃，里面可能有很多很多很多命令啊，但是有些东西呢啊，不是用在我们搞模具设计上面的理解啊，就像我们 ug 软件， cad 软件，我们也没有把里面的所有的功能， 所有的功能都学习一遍，大家是不是所以说我们主要是针对于我们在做公益的时候啊，所要用到的一个啊，一些东西理解吗？好，那我们先今天先来学习我们的第一章节，软件基本的操作和界面。 好，软件的基本界面跟操作呢？我们又分为了第一个界面总总图，第二个菜单栏，第三个设计区，第四个显示工具区，然后等等啊，这十大物就是这十大功能区， 你就是说以后我们会用到这十大功能区的啊，以后我们会用到这十大功能区，听见没有？听见没有？好，大家有问题可以在公屏上提出来啊，好吧，好，首先我们来看， 等一下，首先我们来看啊，第一个是我们的鼠标的一个用法。 t 鼠标的用法呀， 啊，第一个是鼠标的用法，鼠标的用法跟鼠标的组合键的一个操作啊，是怎么操作呢？看清楚啊，在下面这里给大家写了，大家都知道我们的鼠标呢分为三个键啊，左键， 左键呢，我们一般点选取，我打开 cad， 我打开这里啊，看清楚啊，这是我们等下要看的，什么意思呢？先隐藏一下，一点点讲给大家听啊。呃， 这不是零件吗？给他看一下，哎， 等一下，呃，打到这来吧，因为这个是在后面去了， 选这俩大家看一下。就是说大家看清楚啊，我们的鼠标的左键啊，这个很重要啊，以后等后面你操作连鼠标都不会用的话，你基本上是没办法操作的。首先看清楚，我们鼠标的左键呢，在我们的这个软件里面呢，最多的选择功能呢，就是点取它，大家看清楚啊，比如说 我要选这个面，那你用鼠标的左键点一下，大家看到没有，看到中间来跟老师敲个一啊？看到中间跟我敲个一啊。就是第一个， 一定要注意啊，这是我们在我们的 c a 一系统科制里面要学习的第二个中介，中介是用来做什么的呢？中介他主要是用来缩放的，比如说我我我我这个产品在这个地方，是吧？我要把它放远一点，我举个例子啊，我要把它放远一点，哎，我要把它放近一点。 那么你往前啊，往你滚轮，往前的话他是变小，往你身边的话他是变大，看见没有？就是往前变小，往后往你身边就变大， 这这是这要注意啊，这是他的默认的，我现在讲的是默认的操作啊，我们没有去改他的，你可以改到后面啊，我先不说改，然后呢？右键呢？显示弹出的菜单。什么意思啊？你看嘛，右键， 你看你右键，右键的话，他就会显示一些啊，这些啊，这些文件的一些材料，就像我们，呃， ug 软件一样的，我右键啊，选择一下其他东西啊，比如说这个，现在你来看的是什么东西啊？看到没有？看见了没有啊？比如说你看到这个你可以改啊，看到没有啊，右键啊，你可以把它改回去啊， 好，这就是他的三个键的一个功能，单独用啊，这现在我们用，我们现在讲的是这个键属于单独用的一个功能啊，他还有组合键，看清楚这个都要先先要学习的组合键是什么呢？组合键 赶紧走，那么这里就有我们的组合键了，组合键 shift 加 m 一是是知道是哪个键不？现在知道 m 一是哪个键， m 一就是我们的左键，听清楚啊， m 一就是我们的左键了， m 二是我们的中键了， m 三是我们的右键了，这是我们，这是我们未来， 方便用大家记取了一个代码啊， m 一 m m 三，看见没有？来，首先看清楚，我们 shift 加 m 来连续选面，以后你要连续选面的嘛？举个例子，我们用鼠标的左键 点一下这个面，是吧？鼠标的左键了，我点一下这个面，但是呢，我想我，我又想着选择这个面，选这个面嘛，是不是，那你就没有了，没有他只能选一个面，对不对？那这个时候你按住 shift 键，你看 他就可以连续的连续选择，看到没有？看到就来给老师敲个二啊，所有的系统班的同学们了，这个是很重要的，今天晚上讲的，虽然说讲的是呃界面的第一章节的操作，但是以后的课程你连命令鼠标跟键盘没有办法，很好的 去融融洽的话，你很难去操作的，可以告诉你啊，记住了啊，这是今天晚上着重讲的东西啊。第二个， shift 加 啊， shift 加我们的中间移动命令，因为我们要移动他吗？有的时候我们要左右上下移动，是不是你 shift， 然后按照鼠标的中间，你看上下左右， 看到没有？好，这就记住了，每个命令我给你们操作一遍啊。第三个命令是我们按住我们的 ctrl 加 m 一移除，我们选多选的面，举个例子啊同学们， 有的时候呢，我们选面的时候呢，肯定肯定选多了吗？比如我选面，我举个例子，我选了这么多面，我选多了，对不对？我选多了这么多面，对不对？那我选多了以后，但是呢，我这个面是不要的，那我按住 ctrl 的，然后按住鼠标的左键，再点一下，点一下它，它就没有了， 还没有，就是你看你点一下他，点一下他，点一下他，类似于我们叫三啊，就是取消我们的这种不需要的面。记住了啊，这里给大家先操作一遍啊，一点点来，然后呢，这里呢啊， 就是也是放大缩小啊，其实这呃一样的，大家看，你看，看清楚啊，来，按住 ctrl 的 看没有，中间放大缩小，看没有看见没有，看见了吗？就你放大缩小啊，看见没有 看清楚啊，这个放大缩小自己下了课以后啊，等下去练习一下，要熟练一下这些地方啊。然后呢，艾特加 m 一是测量的，因为我们有时候要测量吗？有时候要测量啊，比如说你看清楚啊，测量，你看按照他 看没有，看见没有，你就能测量这个距离，看到没有，看到没有，各位，看见没有，是不是测量 基本的命令，要知道啊，好，还一个是还一个是什么命令呢？我们先把基本的命令讲完，还一个就是 ad 加 m r 局部放大。举个例子 啊，大家看你测量完以后，这个地方不是显示一个尺寸吗？那我不想要这个尺寸怎么办呢？按住你鼠标，按住你键盘的最左上角那个键啊，键盘最少就要讲那个 e s c。 啊， 我们键盘的最左下角不是一个这个秘密吗？ esc， 记住了啊，这叫退出。退出去吗？记住了啊，让我按一下，看清楚没有了，退出去，明白没有？然后我们局部放大 艾特按住我们中间，你看看见没有？哎，我就放在这一点点，就是我，我看局部的地方吗？看局部的看没有？那么搞，搞完以后我想看全部的呢，这里有个叉，看见了没有？ 看见没有？各位，这里个叉啊，这里个叉看见没有？点一下这个叉叉他就回来了，明白没有？明白？同学，来给老师敲个八啊，给老师敲个八，这是我们讲解的第一章节里面给大家讲解的鼠，就是第一章节里面讲解的叫鼠标的用法。 如果你的鼠标跟键盘的组合键，这是我们必须要学习的理解吗？ 你也同意来跟我敲吧，那我保存一下啊。
