电气间隙和爬电距离测试方法详解

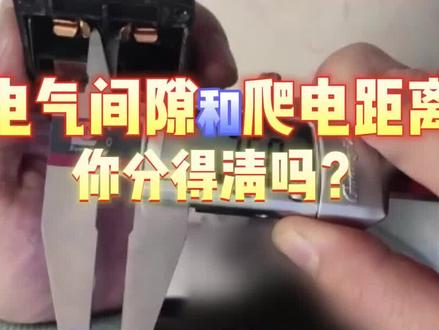

各位观众请看上图，猜猜这是在测电器间隙还是爬电距离呢啊，我们来听听中研的专家是怎么说的。电器间隙和爬电距离的定义， 电器间隙呢和爬电距离呢，是电器安全防护的重要指标之一，如果呢，电器产品中间带电部件与外壳之间距离过小，或者不同带电部件之间距离过小，会造成这个短路或者漏电， 引发火灾，危害人身安全。首先呢，我们看一下电器间隙的定义，电器间隙呢，是指两个导电部件或者导电部件与电器易触 表面之间最短的空间距离。爬电距离呢，是两个导电部件之间，或者导电部件与电器艺术机表面沿固体绝缘材料表面的最短距离。我们可以看一下下面这个图，下面这个图呢，蓝色的 这两个呢，就是这个导体啊，也也就是导电部件。电器间隙呢，根据定义呢，就是说是两个导电部件之间 最短的空间距离啊，这是两个导体，这是空间距离啊，爬电距离呢，根据定义呢，就是说沿固体绝缘材料表面最短距离。我们这个灰色的呢就是绝缘材料啊，这个绝缘材材料表面呢，是凹凸不平的啊，凹凸不平的 这个我们的黑实线呢，就是指的这个爬电距离啊，爬电距离，从这爬上爬下啊，最后到达另一个导体啊。第二呢，要注意爬电距离和电气间隙的主要区别， 爬电距离呢，顾名思义呢，就是说他是沿绝缘材料表面的距离啊，相当于一个蚂蚁从 a 点爬行到 b 点的距离，中间可能要爬过山峰啊，爬过山峰就跟我们下面这个图一样啊，这个是导体 啊，这是另一个导体，对于我们爬天距离来说呢，就是个黑实线啊，从这个导体出发沿下面呢，这个带方格的呢，是绝缘体啊，绝缘体啊，要爬过这个山峰啊，爬过这个立起来的筋啊，也就筋， 然后呢最后到达了另外一个岛起。这个呢就是爬电距离啊，电气间隙呢， 是可以从空间经过的啊，相当于一个带翅膀蚂蚁从一点飞到必点距离，中间可以从山顶直接飞过，就是我们这个下面这个图，这个紫色 紫色线的，这个这个这个这经过的具体啊，这就是电器间隙这条紫色的线。

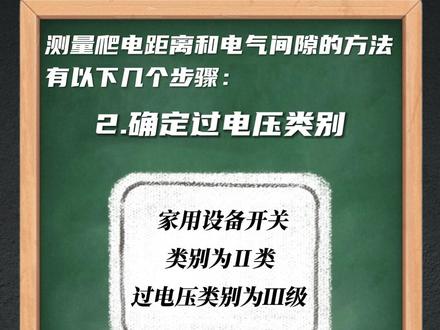

欢迎来到绝配电子工程实验室，今天我们要学习如何测量爬电距离和电器间隙。爬电距离是指两个导电零部件之间或导电零部件与设备防护界面之间沿着绝缘表面的最短距离。 电器间隙是指两个导电零部件之间或导电零部件与设备防护界面之间。沿着空气中的最短距离。测量爬电距离和电器间隙的方法有以下几个步骤。 首先，我们要确定工作电压和绝缘类型，这个开关的标签上写着，工作电压为二百二十伏，绝缘类型为基本绝缘。 再根据相关标准确定过电压类别。假如开关是用于家用设备的，类别为二类，对应的过电压类别为三级，这意味着他需要有足够的爬电距离和电器间隙，来保证在 可能发生的过电压波形下不发生击穿或闪落。现在我们要查阅相关的标准或规范，确定所需的爬电距离和电器间隙的数值。 最后，我们开始测量实际的爬电距离和电器间隙。使用专用的测量仪器或工具，沿着最短的路径 测量两个导电零部件之间或导电零部件与设备防护界面之间的距离。同理，沿着空气测量最短距离可测的电器间隙。谢谢你的观看，我们下期再见！

跟你们讲爬电距离是什么意思呢？爬电距离就是我跟他之间，比如说有个这个桌子，他前面有个桌子，我跟他之间如果说贴地走的话，有一只蚂蚁，他闻着这帅哥面前有一瓶蜂蜜， 这个蚂蚁他要到达蜂蜜里面，他是不可能飞过去的，是吧？如果这个桌子是死心塌地，所以他走过的路就叫爬电距离。所以有一种方式就是把你的这个东西开槽， 开头之后你的爬电距离就要拐弯，比如说我开一个这么长的槽，那本来是直接爬过去的，他距离就短了，那如果说我开一个这么长的槽，要弯弯的，弯向弓字型的，那爬电距离就足够了。为什么要爬电距离这个这么一个概念呢？ 就说当我们的产品在受到污染的时候，尤尤其在一些比较污染，环境比较差的情况下，他这个板子上面他会会沉寂一些灰尘。 那如果说湿度，像我们上海到了春季的时候湿度比较大，湿度很大的时候，这些灰尘再加上高湿度，大家知道水是可以导电的，那原来你是安全的这么一个距离， 由于你的污染程度，由于你的这个湿度，就导致了你这个本来这个距离足够了，现在也不够了，是吧？所以 我们在做这个设计的时候，在一开始的时候就要有一个叫使用场景的污染程度， 你是重度污染还是没有污染这个因为它影响到这个这个要求，所以其实我们把这个标准 展开来讲，其实发现其实都不难，都是一些很简单的，只是说你在一开始的时候你更没有这个概念， 不知道怎么去定义它。当你有了这个概念时候，其实就很简单的定义，就最多我在做的时候多加一层田园，对吧？或者说那个我考虑到它的这个污染程度将来是很差的，我把它再加一倍。我们很多这种医疗器械，它并没有像苹果手机、苹果充电器 对于这种精细程度有要求的。对于空间它是有足够的空间的这个设计的这个延展，所以这是对于电器安全。其实如果说你做到这个东西的话，嗯，你的这个电器安全的这个要求，我觉得大部分就不会有太大的问题了。

百分之九十的高压 pcb 设计，第一次安规不过错在同一个地方。不是器件选错，也不是电流算错，而是两条你以为已经够了的距离。 在高压电路设计里，有两条看不见的生命线，爬电距离和电气间隙一旦搞错，轻则反攻整改，重则电弧击穿整板报废。很多人分不清这两个概念，其实一句话就够，电弧走直线，漏电走表面。 爬电距离是两个导体之间沿着绝缘材料表面测量的最短路径，你可以把它想象成一只蚂蚁必须贴着板子爬过去的路。电气间隙是两个导体在空气中的最短直线距离，更像一只苍蝇直接飞过去。教科书里常说，爬电距离一定大于或等于电气间隙。 但在真实工程里，这句话可能正是一个坑。最典型的例子就是带悬空散热片的 d p a t 封装。 很多人只盯着 pcb 的 二维布局看，觉得焊盘之间的距离已经合格了。但问题在于， dpa 的 散热片是悬空的，下面没有绝缘材料，全是空气。真正的电气间隙不是焊盘到焊盘，而是悬空金属边缘之间的三维最短距离。图纸上合格 食物里可能早就已经具备机传条件了。当电压超过六十伏特之后，事情会明显变复杂。电压只是开始，湿度、灰尘、海拔以及 pcb 材料的 cti 指数， 都会直接影响最终的安全距离。以 i p c 两千两百二十一为例，在五十伏特条件下，零点六毫米可能还能接受，但到了三百伏特，推荐间距往往要拉到二点五毫米甚至更高，尤其是在污染等级二以上的环境中，残留的助焊剂 加上空气中的湿气，很容易在板面形成一条隐形的导电通路。那如果板子空间不够，距离实在拉不开 怎么办？作为工程师，最终还是要用物理手段解决物理问题。最经典的一招就是开槽，在两个高压节点之间挖一个贯穿 pcb 的 槽口，让爬电路径被迫绕行，在不改变布局的情况下，直接拉长爬电距离。 另一种方式是使用三防气涂层，通过提高戒制的绝缘能力，降低表面放电风险。而最稳妥、效率最高的做法 是在 e c a 搭软件里直接寄予 i p c 或 u l 标准，建立间距规则，交给 d l c 自动检查，这一步比任何经验都可靠。高压 p c b 设计的本质 从来不是把线话筒，而是对细节的极致控制。不仅是布局，器件本身的精度同样关键。如果贴片、铜条、焊接端子等连接件的公差失控，你在设计里预留的安全距离就会在装配过程中被一点点吃掉。设计 是骨架，物料是肌肉，真正能通过安规又能长期稳定工作的高压产品，一定是在理解爬电距离与电气间隙的基础上，把设计和器械一起做到位。我是伏特加，专注于新能源小五金，我们下期见！

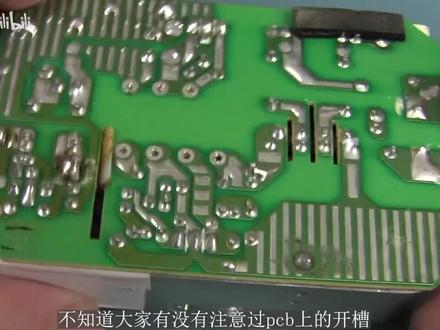

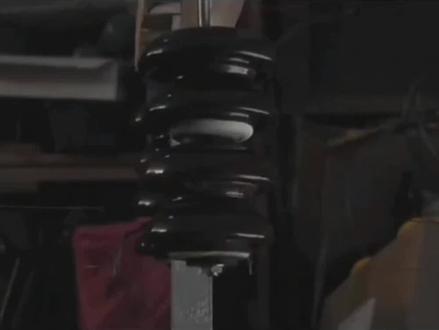

大家有没有注意过 pcb 上的开槽，虽然基本大部分的电路板上都能看到这样的槽口，但是你们对开槽真的了解吗？设计过电路的肯定都知道，开槽是为了增加爬电距离，没错，隔离槽的存在是为了防止电路板上产生 爬电，从而影响电路。很多人会把爬电和电器间隙搞混，这两个概念的区别就在于， 电器间隙是导体之间最短的空间距离，而爬电是导体间的沿绝缘面距离，因此开槽是不会改变电器间隙的距离，哪怕你的槽开的跟河一样宽，对于电器间隙也是没有任何卵用的。 但是开槽绝对可以加大爬电距离。所以如果你看到像这样既有放电池又有开槽的操作，不要觉得疑惑，人家就是既想用卸放通道做过压保护， 又想用开槽防止电压过高产生拉弧爬电，不禁让人直呼内行。关于电器间隙的危害，之前讲火花间隙的时候都有提过，那么对于爬电的危害，这里就不得不提一下 爬电到底是何方妖孽？他其实就是两极之间的绝缘体表面的放电现象，造成绝缘体的表面呈树枝状或是树叶的经络状放电痕迹，一般这种放电痕迹不是连通两极的， 放电一般也不是连续的。通过这块木头可以直接看到爬电对绝缘面的损害，出现了一部分绝缘面被焦化的现象。 对于电路来说，爬电大多在特定条件下发生，如天气潮湿，绝缘体表面有污秽、灰尘等，时间长了会导致绝缘损坏。所以虽然很多时候轻微的爬电看上去人畜无 害的，但是如若电路之间的爬电距离控制不当，日积月累也是非常有可能导致电路板严重损伤的。所以呢，当爬电距离不够的时候，开槽就变得尤为重要。然而对于很多小型的电路来说，开槽会在某些程度影响板子的空间结构，于是 是现在除了开槽以外，还有添加这样的白油块来增加爬垫距离，以及在这块板子上还有使 用红胶来增加爬电距离。虽然红胶大部分时候是贴片上用来固定元器件的，但是作为胶质固化后也是可以有效增加一定的颜面距离。今天你三连了吗？
