打开我们的打标软件之后呢,首先我们先认识一下我们一个基本的一个图形工具栏,这几个是一个简单的一个图形,就是一个画线的工具啊,就比较简易的, 这个是曲线的, 然后矩形的, 如果需要画一个等比例的话,就按住键盘的 ctrl 键,他拉下来就是按等比例的,像这些工序的话就比较基础,一般使用的不多,因为真正画图的话,还是要去专业的那个画图软件里面去画,所以我们就不细讲他了, 如果想要把这个线加宽的话,我们点击修改,然后有个曲线编辑, 有个线条加粗的,我们可以自己去选一个线宽这个软件,它可以实现这个功能。 然后呢接下来讲一下我们主要运用到的一个工具,主要就是一个文字工具,还有一个导入适量文件,然后先讲一下这个文字工具,文字工具你点点一下,然后我们在空白的地方点开,就会出现一个基础的文本,然后这里可以去进行修改, 可以看到这可以编辑,我们随便输入一个文字, 点击应用,我们在这里修改任何的数据之后,我们都要点击应用,他才会去应用上去。然后 后尺寸的话,我们可以这样子去按住 ctrl 键去缩放它,然后也可以在这里尺寸去修改这个锁,记得要是锁定状态,像这样子就是没有锁的,锁定了之后他才会等比例去缩放, 如果不锁的话,他只会单一的去锁房,这样就会变形。 然后文字呢,我们还可以在这里去修改一个字体,像这个字体呢是根据你的电脑系统里的字体显示的,如果有需要想要添加别的字体的话,自己下载这个 tdf 格式, 加在我们电脑的系统里面,这样子他也会在这里出现的。然后接下来我们讲一下这个导入适量文件,适量文件呢是支持 dxfai 还有 plt 格式,我现在随便打开一个, 因为作图的时候呢,我们是给他放大来保存的,因为这样子导入我们打标软件之后呢,不会变形,如果是比较小的话,有可能导进来是变形的,所以我们现在给他缩放回去,在尺寸这里去修改。 导好图之后呢,我们可以看到这个图他是一个空心的哦,打标的话他是按照你的图档去走的,你的图是什么样,他走出来他就是什么样, 像你这个是空心的话,他也只会走这个线条出来,所以我们要进行填充的步骤,选中他,然后这里有一个填充点开, 一般呢就是按照这个参数零点零五的间距,还有石轮填充跟等间距填充都要勾选起来,类型一般也就是这个弓形的,他这里还有很多其他的类型,但用的都比较少,这些都是特殊的材质才需要用的,就不细讲, 一般都是用这个最多,然后点击确定,确定之后呢就可以看到它是填充起来的字体也是一样的道理, 填充起来这样子他打出来就是实心的了,然后填充好了之后呢,我们接下来就是去调整一个 我们的参数,达标的参数主要调整的就是达标次数,就是说你输入多少他就打多少次,就是达标的次数, 一般调的也很少,一般是一次有,有时候有一些比较特殊,比如说你要打深度,可能就要调比较多。然后第二个就是一个达标速度,速度的话是一到一千五可以调的, 这个范围一般是一千用的比较多,比较常用,就是你数值越小,光就会越强,速度就越慢,数值越大呢, 光会偏弱一些,然后速度就更快,这个都要根据产品的实际情况去更改。然后第三个就是这个功率,这个是一到一百, 但是一般不建议开到一百,因为开一百的话对激光器的损耗是比较厉害的,所以就建议大家开到九十五以下。正常的话 一般打金属的话功率就高一些,打别的材质,塑胶材质功率就小一点,这个都根据自己的情况去调就好了。简单来说就是如果你想要光很强,那你就把功率调大,速度调慢, 如果不想要那么强的功率呢,就功率调小,速度调快,就是这样一个道理,其他的就不用管他,其他全是一个出厂默认的,然后高级里面,特殊里面都是基本上不用管他,都是默认好的。 打标参数我们设置好了之后呢,我们现在就可以进行打标了,选中我们要打标的东西,然后记得选择加工,要勾选 起来,这个选择加工的意思就是说,比如说我现在选的这一个图案,我没有选这个呃字体, 如果我不勾选的话,就算我选了这个图案的话,他也是全部整个界面一起打的,但是当我勾选了他之后呢?他就是只会嗯打我选择好的这个图案是这个意思, 然后呢首先打标之前我们要去调整一个焦距,就要把连续加工给勾选起来, 连续加工的他是会一直打不停的打,这个一般只作用于我们一个调焦距的作用,调焦距的话我们会另外出个视频教大家怎么调焦距,然后我们调完焦距记得把这个取消勾选就可以了,然后就可以正常进行达标。首先第一步就是红光预览, 点击 fe 可以按我们键盘上的 fe, 也可以直接点击这里点,点完这个他就会出现一个预览,就是一个方框,我们就可以知道我们现在要打标的位置在哪里,去堆位置,然后确定好位置之后呢,我们就点击快速打标 或者 if 二就可以进行达标了。然后如果想要使用脚踏的话,就要点击我们这个通用达标。 然后当我们所有的东西都设置好之后呢,我们可以给他去保存下来,另存为这个软件,他保存下来格式这个 bs, 然后你到时候可以就可以直接双击打开就使用了,然后基本的使用情况就是这样。然后我再讲一下达标参数的颜色, 并不代表我们打出来的颜色,他这个只是为了方便大家利用不同的参数去进行达标,比如说我打这个字 我用的是比较大功率的,我打这个图案我要用小功率的,那我可以分别去设置,比如说我现在这个字体用的是这个参数,那我这个图案我想用另外一种参数怎么办呢?但我又要同时去进行大表,那我就选择他, 然后填充勾选上,然后双击这样子的话,它代表的就是这一个红色界面的参数,我们要把这个取零成打标成就给取消勾选, 因为这个勾选还会跟第一个凌晨是一样的,那我们就可以单独在这里去设置一个参数了, 然后你就会发现他们俩的参数是不一样的,所以当你打标的时候呢,他们打出来的效果就会不同,一般的用的也比较少,适合适用于一些比较复杂的空间。还有一个呢就是这个框是我们的一个打标的范围, 我们的内容呢就不要去超过这个框,如果我们内容就是超出这个框的话,他是打不到的。就比如说我的字在边上的话,他只能打到你框内的这个内容,因为他的镜头的范围就是那么大, 抛出去了他是打不到的。如果想要直接居中的话,我们就直接点击这个居中就好了,他就会直接在中间了。
粉丝3724获赞1.3万

在桌面我们找到了打标软件,图标双击打开, 我打开一个事先准备好的图档, 今天给大家讲解一下导入生产图档,设置打标参数,还有红光对位置理标的步骤。我们分为五个,细化成五个小点。第一步,我先导入图档, 按下文件,这里有个导入,将我事先准备好的 plt 图档,嗯,导入进来, p、 l、 t 其实是框架导出来的一个线条图, 打位图就用 j, p, g, 边 e, 然后打适量图,一般就用 p、 l, t, d, 叉, f, a, i 等。 我现在是打开一下这个图档,发现他尺寸超出了我这个激光打标,记得打标范围就是这个矩形框,然后我需要把它尺寸缩小一些。在哪里去找呢? 是在右上角的对象属性栏目这边有个尺寸还有缩放,我直接在尺寸这边先改小, 我先改成六十,然后 s 方向变成六十,以后 y 方向他会跟着变化成三十,应用他就变小了, 因为这里有一把锁,他会按比例去变化,如果解开了之后,我这个六十我改成八十,再应用的话,他这个鸭子他会变形。现在我返回,好,我把这个锁锁上。 好,我继续导入另一个图档, 直接打开,好,也导入居中了,把它拖拽下来,我也把它的 x 方向尺寸改成六。 好,现在我要他上下对齐,因为下面的字感觉偏左一点点,我可以选中右下角的横向中心对齐,然后我再点一下居中, 而是我们对齐的栏目啊,基本上就在右下角有个等宽等高等大小,左对齐,右对齐、上对齐,下对齐, 横向等间距对齐,纵向等间距,还有纵向中心和横向中心对齐, 好在我们导入五档,而且尺寸也调到合适的位置。之后我们需要 对这个空心的线条图进行填充,我现在滚动滚轮就可以缩放,放大缩小,然后按住滚轮再拖拽它可以移动一下这个画面的位置。 我现在按一下死能填充左下角的特性列表,这里点两下变成往复填充,然后我把这个 间距改成零点零五,然后按一下应用,啊,这个文字就变成实心了,我们真正雷雕出来也是实心的文字, 这零点零五是什么意思呢?就是我这里面的线间距 可以演示一下,如果我改成零点一,再按一下应用好是不是宽了一倍, 再按零点二,然后按一下应用线条又少了一半,嗯,又跟线间距宽了一倍,嗯,根据效果来调节合适的线间距,从而需要优化好一个雷雕的效果和速度。 接着我们可以输入一下打标的参数,假设我们前期, 嗯,前期打样已经设好了一个参数,一千二的速度,三千的空调,四十五的频率,六十五的功率,高级这边用两 百纳米的麦宽就是八号波形, 然后我们就可以,我们还能再微调一下,我希望这个图档再靠近上面的鸭子一点,我们右键按着精确移动, 向上一毫米,两毫米好点确认,这样就能进行一个微调, 然后我选中我要打标图档,来到上边有个通用平面打标点一下,好,这个时候我们爆出一个超出系统打标范围错误, 这时候我们应该怎么办呢?这时候我们应该在右边的选中打标,这 勾选一下,然后他就只会识别我框选的这个区域,而超出这个框框以外的打标范围的文字他就不会去识别了。我再按一下, 这个时候就能可以用边框预览和打标了,我可以用边框预览,然后先做一个出定位, 然后我再去用打标去摘产品 那,嗯,雷雕位置进行雷雕,嗯, 好,这就是我们一个完整的工作流程,下面我再给大 家简单的讲一下我们常用的一些功能。新建一个图档 啊,我们这个新建图档其实有好几块区域,一个是对象列表, 一个是特性列表,特性列表就是我们刚刚调填充参数的地方,还有右上角的对向属性,这边主要就调图档位置 在下面打标参数主要是设计设置一下激光器,还有镇静的参数。 这边还有一个竖栏,这竖栏的上半部分主要是一些绘图工具, 我们待会给大家演示一下。最常用的就是文本跟这个条码工具,加班部分我们不常用, 然后右边右边这一栏主要其实就是一些对齐的工具,还有组合焊接的工具,然后我们雷雕主要在这上面操作通用平面打标,这边 这些旋转多文档连击快速打标、动态运动打标、红光预览, 常用的可能就红光预览,然后就按一下快速打标,或者直接进入到我们通用平面打标中去点击,嗯,这边是一些排序对齐的工具。 好,我们现在先给大家讲一下绘图,绘图的话这有个手绘工具,这个基本上用的比较少,但是 就根据你自己需要来去绘制一个形状,然后这有个样条曲线, 好,刚选的闭合,他首尾就帮我闭合起来,这有个矩形工具,矩形工具 好,你双击的时候还可以调一下普通导圆导角,然后导圆导角还可以调导多少毫米,你先选个普通,他就是正常的。 然后这边还有个椭圆工具 啊,这些工具我们其实先了解一下就可以, 就我们需要用到的时候可能能想到他 这云这多边线,也可以双击看一下,有你要六个边,确定你可以拿六个边出来,然后这个是网格工具做表格,有你要五乘五的表格,嗯, 下一个这个是点工具,要打点,可以使用这一个螺旋线工具, 有时候打孔的时候或者一些特特殊应用可以用一下 啊,我们还可以,其实右键就可以回到这个箭头的挑选工具,然后按一下节点编辑,节点编辑,我可以选中 这一个矩形的一个节点,然后去拖动他啊,可以去做这个节点,就有时候做一些微调的时候去使用 啊。 下面我们主要讲这个文本工具,因为我们 雷雕的文字的内容可能会多一些,单击文本在画面中点一下就可以出来了,然后我可以任意的去输入我想要的内容, 默认也是空心的。然后我需要去在填充编辑这边选择一个只能填充,再往复填充, 我选个零点零六的线间距,这变成实心的了。然后我还可以去调整一下他的字体,你看右键文本设置,这里有个字体,我可以在这里 去调节一下,我希望比如是凯体,我想换个凯体,然后再确认一下,他就变了, 那我可以再看一下其他功能。当然是一个固定部分嘛,我现在选个跳号, 这有零到九十九万九千九百九十九,那我前面可以加一位,选个 a, 后面选个 g, 不长就是每次我们,嗯,每次跳号跳的长度其实是一,其实是一二三,这样跳过去间隔也是一,我先演示看一下吧,确定, 然后我按一下选中达标, 那我就会指指雷雕这个部分,然后按一下通用平面打标,按下刷新界面,开始这个数字一直在变,这里每一次雷雕他其实他的号都在跳, 这个在生产中会时常用到。好,我再看一下文本设置里面还有什么功能呢?还有个日期时间, 日期时间,其实在有些产品需要雷雕生产日期的时候就可以使用,他这 时间是实时的,根据电脑的时刻的时间去变化。 然后我还有个文本设置,里面还有个排布,原本默认是一个直线排布,然后我这里还可以搞个圆弧, 开始角度,我可以选个一百八,然后确定百八就从这边开始, 好,翻过来给他看一下。就有时候打一些圆圆盘啊,表壳之类的产品,就可以选择海布那个半径,根据产品来设置就好了。 好,下面我们再看一下条码工具,点一下条码工具,在这里我选择一个条码类型,可以在这里选一个 qr 码, 布丁布粪。 好,就出现了一个,我们平时微信上经常看到一个二维码, 那可以扫码扫码试一下它,其实就可以根据我刚输入的网址去跳转, 跳转出来之后,其实你雷雕到产品上他也可以去,就你可以做个小名片哎或者追溯啊,就经常会用到这种二维码。 然后我再点一个条码,条码在这边条码类型也可以去调节,这里编码可以随便输一串数字 啊,这两个都是二维码,右边呢可能是扫码枪用的比较多,左边呢是用手机扫的比较多,然后我在左上角对象列表,它是有个排序的,如果两个同时选中, 他会先打上面,先把上面的雷调好,再雷下面,他有个顺序, 然后我现在给大家再看一下他的参数怎么设置。在条码文本设置里面,条码这有个线间距,他的填充线间距 我填个零点零三好了,他的间距其实在这这 那里面的线条就密集了很多,同样二维码的都是在这里去设置, 具体填充多少,其实是要根据你的产品效果还有 你的效率来考量,因为他是一个综合考虑的,线间距密了他时间就会长,那线间距太稀也不行,效果可能不太好。 打标参数这一块,由打标速度、空调速度、优屏 q 示范和功率,还有一个脉冲宽度可以调节。 你想要把参数研究透,你可以画个矩形, 选个八毫米,然后解锁这里也选个八应用 锁上,给我选个零点零六的填充来镇列一下, 一列一行五列,间距是十二。好,我这里改一下图层, 他这打标参数有个图层,图层零一二三,我把这个第二个改成第一层, 第一层就是红色这层,然后第三个我改成第二层,就是黄颜色这一层改成第三层 就是绿颜色这一层,接着是第四层, 我们设置不同程有什么用呢?我先把这个取零成打标参数取消掉, 绿色层也是取消掉,黄色层取消掉,红色层取消掉。现在其实五层的参数是一模一样的,填充也一模一样,我们现在要稍微微调一下,比如这个黑色层改成三百的打标速度, 红色层我可以改成五百的达标速度。好,黄色就一千,绿色层就两千。嗯, 好,这个蓝色层就用三千,然后五个选中,然后我去可以用先红光对位,然后再去快速打标。 你可以你就只改一个参数的情况下,就可以去看一下每个嗯矩形块打出来的效果的区别,同样你可以改一下 q 屏啊,功率,还有这个线间距, 这这几个参数,你可以这样去试着去研究,然后你就可以了解到他的差异,就可以对他的效果和时间啊,就有一个把控 啊。我再给大家简单演示一下对齐的工具吧, 这五个矩形我现在先打乱它, 好,我选中他按一下上对齐,他为什么全部往下了?因为他是以这个实心的矩形为基准,这实心矩形怎么来的呢?按 shift 键 再点一下,你想要做基准那个矩形,大家,然后五个矩形就以以他来对齐,然后按左对齐合在一起, 我拉开,哎,这两个我按一下纵向等间距啊,那就是歪方向等间距去对齐, 这个对齐工具大家可以自己下去试一下。然后还有一些焊接功能,我两个矩形叠加在一起焊接造型,他就把重合部分焊在一起, 我再看一下这个线条加粗,然后我有个矩形,然后我现在按一下这个线条加粗工具,零点一毫 米,线宽,线间距零点零五 啊,就可以看到一共有三条线,就是把这个线条加粗,如果我刚刚纸再色大一点,他结会更粗一些, 有时候我们需要单独把边框加粗,其实或者一些线条加粗都可以使用。 我在演示一个排列顺序的工具, 然后先有十个框框,刚说过了,在对象 列表这边,雷雕顺序是从上到下,然后如果想改变一下这个顺序怎么办呢? 我可以选中这边的一个对象选择排序,就在我选中情况下啊画条线,这样他就按我画的路径去排序。 好再看一下,第一个,第二个,第三个,第四个,第五个,第六、第七、第八、第九、第十。 打标软件功能就先讲到这里,然后下次我们有其他功能再跟大家一起分享一些。

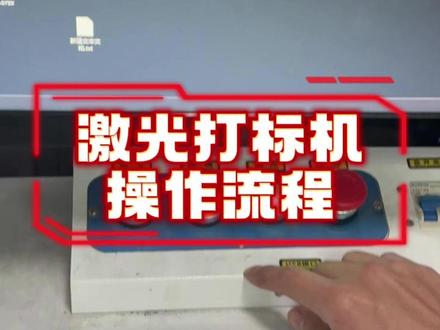

今天给大家讲一下激光打标机的简单的操作流程。首先我们依次打开开关,打开开关之后我们机器就打开了,然后我们打开我们的软件, 打开我们的软件就会来到这个界面啊,我们平常简单的使用呢,就是我们的文件,首先第一步打开文件吗?就图片文件和矢量文件都可以,打开文件之后就是类似于这种,类似这种之后呢我们需要修改他的那个速度和功率参数啊,在这边 啊,然后我们就是调整我们的机器的一个胶具啊,这个机器的胶具是十七点五,一般胶具的话厂家都会告诉我们的,然后我们的机器的胶具加上我们材料的厚度啊,就是我们需要调整的高度 啊。然后我们首先点到这个红光这里,我们可以看到一个打造的范围啊,我们打造的范围啊就可以了。好,然后我们点击软件上面的雕刻啊,它就可以开始通过了。

有评论区的朋友在说,紫外激光打标机的基础参数打标的时候该怎么调?我们今天就来看一看,我们一般选择的就是这个精神制软件哈, 来打标产品,我们首选的一个参数的话看这是默认的参数,速度的话我们一般是在一千到三千调试,一般的话一千五运用最广泛,电流的话我们一般不变,然后频率的话一般就是三十的话最广泛。 q 脉冲宽度的话 越小功率就越大, qq 脉冲宽度与频率不能超过一千,不然的话基本的话就没有功率。还有这里看这里的话是一个线的线填充,包括一个内容填充的一个 类型,这里的话就是它的各种类型,这个的话就是最常见的达标速度快,这个的话就是第二块,这个的话效果很好,这个的话是我们打塑胶产品需要用到的一个填充类型,这里还有先进去的一个改动,根据您需要打标这个产品来改它的数值。 还有这里这里的话就是整个文本的改变,这里字体的话也可以改变,包括输入你想要的一个字体的一个要求码也是可以的。总而言之,像基础参数的话我们就这样调,如果有感兴趣的老板对激光打印机感兴趣,还有更多参数的调节的话,感兴趣的可以我们一起在评论区我们一起探讨一下。
