现在我们一起来看一下右图右上角的这个辅助试图怎么去出，那首先我们先回到软件中，我们先点击一下左上角这个图，然后点击一下辅助试图，然后再点击 这里的一条线，在空白处啊，在空白处再点击鼠标左键，这样的话这个辅助师图就出来了，双击辅助师图，然后对他做一些调整，那么让他的显示模式呢？回到一个隐形线或者是线框应用一下， 然后我们再把辐射试图多余的线，我们不需要的把它修剪掉，回到可见区域里边，找到一个局部试图，然后再选择把我们不要的线，把它框选出来，好把它框选出来，那我们需要的是我们框选中间的这一部分， 在这里的话我们要选择一下这方向修剪，在这方向打勾，然后再选择这条线，好，然后让他应用一下，这样的话就留下我们需要的区域了，确定好这个是图，复制是图我们就添加。

你学科瑞亚的时候是不是也解决过这个问题呢？ 这是很多初学软件的同学都会遇到的问题，明明保存图档之前已经隐藏了图形，再打开怎么又都显示出来了呢？ 其实这往往只是我们对于图层没有管理好而已，有可能是根本没有新建图层，也有可能是已经做好了图层却没有保存状态。比如在这个练习图当中，我们要对辅助的曲线面组 做好图层管理。首先我们要在模型数字里进入到陈述，然后在空白的位置右键新建图层，结合右下角的过滤器来快速的选择图源。比如外部导入的线框，我们可以单独的放一层，其他作图过程中，新建的曲线也单独的放一个层， 选择曲线的时候可以把过滤器切换到曲线这一个类别，然后直接去框选就可以了。同样的要隐藏的面组，我们也可以单独的放到对应的图层里，选择时过滤器切换到面组也是直接框选。建好图层， 心情隐藏好图层之后，很多人就直接点了保存，这还是有点超值。过急了我们还要回到陈述的空白位置，继续右键保存图层状态，最后才是保存模型，这样我们下次打开它就干干净净了。关注蔡公不迷路，大家一起学技术！

好，同学们，好，那么这个视频的主题哈，就是， 呃，应我们的一个同学，呃，刘胜辉同学提出的一个问题啊，他说的是，嗯， 第一视角和第三视角转换的一个设置哈，如何让我们的工程图设计这一块，在自动投影的过程中是一 第一视角，那有些公司是第三视角，那么我如何能够让系统自动的转换成第三视角啊，这样的一个设置哈，那首先，那我们打开科瑞啊， 好，我们还是按照以往的方法啊，选择工作目录好，我们选择桌面 temp 好，然后选择工具，选择默认地址，选择工作目录，确定确定好，大家可以看到成功的更改到 这个桌面啊，临时文件夹的一个目录啊，因为我们现在做的事情是临时性的，所以我们先保存到这个临时的文件夹，打开，好，我们就以这个很简单的这样的一个啊，呃，冲孔模型哈， 来进行第一视角和第三视角的转换啊，当然我们在出工程图之前哈，我们这个五大元素是需要去进行一个设置的，比如说名称啊，名称他叫随便起哈，他叫一个线条，好吧，线条 好，现场啊，土豪，今天是二零二二年啊，零三月的十三号啊，零三月十三， 嗯，材料呢，嗯，这边，嗯，他是一个 q 二三五啊， q 二三五，我们后面加一个杠 a 啊，杠 a 表示质量等级是 a 啊，表处呢？我们这边，嗯， 给他定义为一个汉剑吧，啊，汉剑啊， ok 啊，下料去刺，然后， 然后这个冲桥好，然后转焊接工艺是这样子的，在出工程图前，我们先定义一个主视图哈， 点选，然后这个面大家看到可以把这个面转到垂直于自己，好选，点选这个面，点选石头法像啊，石头法像，然后他就会垂直于好我们自己啊，垂直于屏幕，好，我们点选这个， 从定向啊，对这个方向啊进行一个简单的保存啊，一定点选保存啊，确定 ok， 然后我们 这个选取哈，我们这个图号因为图号他不支持点，所以说我们这边把他图号改为杠好，改为杠好，改为杠，他是一个二零 二二年，好，二零二二年三月十三，我们因为这个名称是线桥嘛，哈，是吧，二十三，当然我们也可以让我们的图号跟他一样，也是可以的。我们怎么样 获取这个图号呢？文件管理文件，好在这个从命名这里啊，我可以复制一下啊，当然要是写的话可能会比较比较慢哈，这样子让图号跟模型名称统一。好，我们复制这个图号，然后点选新建 啊，点选类型，选择绘图啊，我们在这个位置我们粘贴，然后呢，这个使用默认模板要勾选上啊，我们确定好点选格式为空啊，浏览，那么找到 联会的一个零件图的模板，好 nct 啊，零件图模板打开，然后确定好，这边呢，他说输入想使用格式的页面，因为我们这边就是一个页面嘛，我们就 我们现在来开始做， 放在自己的位置任意的点一点，然后点开刚才保存的方向，一 调整调整，二好运动， 然后点开他，我点开投影标识， 我想的就是对， 那现在刘社会同学提出，他说我想让这个 应该怎么去设置， 那我们再点选项目的加号，这个加号就是新增加页面的意思，新增加页面，加号，页面二，你就按，因为它是一个光光的 转发图框添加进来呢，点击物件页面 源泉，在这个叶面二，这里随便啊，岩泉叶面二，这样子出来一个下拉的建筑圈，我们随便他，我们浏览，我们浏览，我们找到 面膜板，打开它，这个时候呢我们要预览一下，点选，预览 确定，大家可以看到这个页面一，我今天二，如果我选择见面二，可以， 第三题又能怎样去设置呢？呃，在工程图的环境下，我们点选文件啊，点选准备啊，点选位置属性，在细节选项里面 出现了一个选项，工程图配置选项的一个真感，把它拉大，把它拉大一点，拉大一点，我们找 我们要控制师徒和他们的注视这一块啊，因为我们知道师徒是靠方向来控制的，所以说我们在这里找，找到这个选项，选项呢在这个位置平台确定创建投资师徒， 因为大家可以看到默认这个软件，大家都知道他是， 那么我们现在已经把它 用户一定会， 这个时候你要点选他，怎样改为色的按摩，然后添加根感，然后这个时候呢，你需要去怎么样去保存一下，这样保存哪里？去保存到我们的插件， 找到谁？找到工程图配置文件 后面后缀文件是什么？ dtl 啊，这个很关键啊，这个位置啊，这个位置，这个位置是很关键的， dtl， 我们确定啊，这个就被写，写入了，就会被写入到我们的插件的设置文件里面去，以后打开呢，都是怎么样第三视角了， 所以这个要注意好应用啊，关闭，好，关闭。那么这时候我们来投影看一下效果啊，我们按右键，普通师徒确定，然后我们同样的是点选一对不对应用，然后我们比例一样设为二应用确定。 好，在这个文件里面我们点选投影，那么大家可以看到我这个投影就开始是第三视角了。好，但是大家注意这个位置啊，还没改过来，我们再点选投影师图， 哎，他也是第三视角，然后按右键啊，我们的普通视图放一个立体图，立体图效果图都是一样的了。对，他跟第一页面是一样的，对不对？是一样的，但是我们大家会发现页面一和页面二他的投影视角发生了变化，但是这个位置是因为模板已经设置为默认是第一视角，所以这个地方 大家在转换 cd 的时候一定要变换。怎么为第三视角？把这个小头放在这里，大长边放在 左侧，短边放在右侧。呃，或者说我们就做两个模板啊，做两个模板啊，一个模板是第三视角模板，一个是第一视角模板，这样子你在选择的时候就比较 一次性到位啊，一次性到位，嗯，这个我相信同学们都很容易理解啊，都很都会做，就是说，呃， 怎么样做？对，好，怎么样做。呃，就是在佛迈特里面，我们再另成为一个第三视角的模板，然后把这个位置投影标识改过来就可以。好，这是 呃，针对于第一视角和第三视角在共存图设计当中的投影设置更改以及保存的方法。好，谢谢大家。

在克里欧钣金工程图的折弯 pose 图中，如何才能不显示这些投影线条？这些投影线条打印出来后，不便于生产人员查看折弯尺寸。我们可以双击视图切换到截面，把模型边可见性由总计更改为区域点确定，这样就不会显示这些多余的投影线条了。 如果更进一步的不想显示这些抛面线，我们可以选中他后点鼠标右键菜单中的撕出抛面线图，面就更加清晰明了了。如果要重新显示抛面线，可以双击抛面区域，点击这里的显示，并按鼠标中间确定即可。我是刘志聪，关注我，学习更多钣金设计加工知识！

大家好，今天跟大家分享结构工程师怎么出板框图，注意以下几点，第一个标明板子的长宽、厚度、尺寸。第二个标明板子的闭空位和限高位。第三个装配或画出与结构相关的电子元件，就比如说充电接口、 轻触开关、灯、平等与结构相关的电子元件。第四个画出比较大的电子元件，就比如说电容电杆。第五个标明正反。那具体应该怎么操作嘞？我们一起来看一下。 看一下这款酒精车型的产品的板框图应该怎么去出。首先隐藏一下壳，来看一下板子的反面有哪些与结构相关的原件，这个红色的是 usb 电池、分频器、传感 氧气。再来看一下正面有哪些零件，贴片灯，轻触开关以及 我们的断码屏，这个就是与结构相关的电子元件，而对于这样的简单产品，他是没有比较大的电子元件，所以我就没有提前画出来。大家在设计新产品的时候，一定要提前跟电子工程师沟通，以及看一下同功能的产品有没有比较大的元件，方便我们提前画出来。 再看一下这个板子是怎么固定的，他是直接通过三个螺丝固定到我们的上壳上面，所以那我们就可以 螺丝端面作为我们的闭空位。闭空，那我们再来看一下这个位置，他有一个这样的高度，那我们就可以以我们这个塑胶端面到我们这个板子 的面的一个距离作为我们这个线高。当然了，像我们螺丝刀面一般电子功能是他不会把我们的电源键直接布到我们的这个螺丝的附近，一般会离得比较远，但是呢我这个地方只是跟大家做个演示，好吧， 来代表他的一个闭空位置，那清楚我们的闭空和线高位置之后，那我们就可以直接进行个激活案 激活，把我们闭空和线高的区域直接通过复制，那复制到板子上面，方便我们做线高和闭空的区域。首先来看一下这个线高，首先选择它看着要细，看着要晕，直接做个复制啊，包括这个螺丝刀面也是一样的，那我们直接选择它 ctrl c、 ctrl e 做复制，当然呢大家也可以做复制几何啊，这个都是可以的，那我们再激活它，激活完毕之后，让我 我们再来看一下这个限高位置有哪些啊？限高位置大概是零点八，好吧，那我们清楚限高位置之后，那我们就可以直接打开 p、 c、 b a 板子， 打开车让我们来看一下，已经把我们这些闭孔和线高的位置都已经复制过来了，复制过来之后让我们再一次打开 pcb 板子，打开板子之后，那我们就可以直接通过投影来代表他闭孔和线高的区域，那应该怎么去做呢？那我们在工程里面有一个 ecad， 那这个地方有一个容许的区域，那选择放置，选择定义，那选择这个板子的平面作为草绘平面，其实就相当于画一个草绘的分辨环就可以了，那我们就可以直接通过我们的这个投影就可以了， 投影出来之后，那这个就是我们的一个线高的位置，当然了大家也可以把这个线高位置向外拼一点点，好吧，点击对勾 啊，这个完毕之后，让我们可以在这个地方添加我们的朋友线，那么包括让我们可以添加颜色，就比如说我们这个是黄色就可以啦， 啊，点击对勾啊，对勾完，没错，那我们可以把这个隐藏一下，你看一下这个就是我们在板上面的一个限高的区域，那我们再来看一下闭空的位置，也是用同样的方式操作就可以了，选择禁止区域 啊，这个地方需要注意的就是我们螺丝孔的大小，大家不要直接抓取我们里面的，明显呢，我们需要抓取外面的部分， 接下来那我们就直接删除多余的部分就可以了， 我们就把这个闭空的区域就直接投影完毕，直接点击对勾啊等等，大家也可以选择扑灭，那我们这个是闭空的位置，大家可以直接使用红色的，是禁止的，点击对勾，对勾完毕之后，那我们可以直接做隐藏来看一下，这个就是我们在板上面做的一个闭空 限高的位置，做好闭空和限高区域之后，那我们就可以直接出工程图啦，点击新建 绘图，确定确定就可以了。进入工程图之后，那我们首先需要百试图点击普通视图确定，大家事先可以把这个定向定一个方向，双击 这个定向名字，点击确定再做投影视图，那我们再给他一个三维的轴车视图， 在放视图的时候，大家一定要注意我们投影的视角，那我们这个视角是属于第三视角，防止我们电子工程师搞反了，在标明正反 啊，正反面标好之后，那我们再去标注板子的尺寸，也就是它的一个长宽厚度尺寸。 板子尺寸标好车其实就是方便我们电子工程师落板，那标的是 大家一定要标板子的最大尺寸，把板子尺寸标完之后，那我们再来看一下臂空和线高的位置。首先来看一下臂空位置啊，啊，对于这个坡面很明显他太细了，那我们需要把它加密点，那我们可以直接切换到这个布局，把光标挪到我们这个位置 啊，不好选中，大家可以在右下角里面切换到横截面，把光标挪到这个位置 啊，加掉双击一下啊，双击完毕之后就会弹出一个这样的对话框，点击间距选择半倍，半倍，半倍，让他加密，同时修改我们洁面的颜色，点击现形改成红色的， 确定应用关闭完成就可以啦。那上面也是用同样的方式。 把这些改完之后，那我们需要在下面做一个对应的谱面来对应闭空和线高的位置， 直接点击注视，那我们在这里有一个自定义的一个符号，点击自定义符号哦，这个自定义符号，那我之前已经定义好了，不清楚怎么去定义我们这种自定义符号的，大家可以看一下我之前的视频。点击，那我们在这里拉下，直接放在这个位置就可以了 啊，这边是我们的一个闭空的位置，当然我们这个地方的话的高度大家可以做个零点， 根据零点三，好吧，把它做小一点，好吧，这个这个好吧，确定啊，那把这个删除掉，这个删除掉啊啊，删掉。那我们有一个是我们的碧空的 be 困的，需要做红色双击一下，那我们把这个颜色改成红色确定，而一个是需要限高的，那我们改把它改成黄色 啊，并且标明我们这个就可以了。就比如说我们可以直接放在这个地方啊，都可以啊，拔下来并在这里输入一个对应的字就可以了。这个其实就是我们的 excel b 空位啊， 理工，喂，或者说是进步区域都可以啊。 还有个下面的话，那也是同样的方式，线高的位置，而这个地方啊，我这个地方做反了好不好，大家可以调一下，那我们这个地方就是一个什么线高位置， 限高多少点？限高零点八，或者大约可以做一点零。好吧，那我们刚才是算的是零点八，对，限高一点零，那我们就可以了 哇，这个就是我们的一个闭口和线高的位置啊，当然那我们还需要指明个圆镜的一个名称啊，就比如说我们的这个是轻度发光，这个是贴片灯，大家指明就可以了。哎，那我就指一下啊，选择我们的这个， 我们这个引线注解，我们拉到这个地方来，就给他 把这些做好之后，那我们这个板框图大家就做好了。其实板框图的原理大家可以这样去做，把一些需要标明和 指明和我们需要进步和闭孔的位置把它做好就可以了。所以这个就是我们怎么去出板框图，出完之后大家可以直接导出 dxf 发给电子工程师 就可以啦，当然了大家也可以直接在 cad 里面去除，要更方便一点。想要学习更多的结构知识，欢迎大家点赞关注。

首先在零件里边新建洁面图，回到绘图里，点击投影视图， 双击打开绘图试图，点击试图显示效应，点击洁面二 d 洁面加号，再点击上方的区域，这样一出断面图就出来了。

当我们画好模型之后，已经把曲线和辅助的面隐藏起来了，但是我们再次打开之后，他又显示出来，怎么办呢？重新回到这个显示，找到乘数， 把曲线和曲面的陈述，把它隐藏起来。再接着呢，在空白处右击，找到保存状况，这样下次你再打开的话就不会再显现出来了。

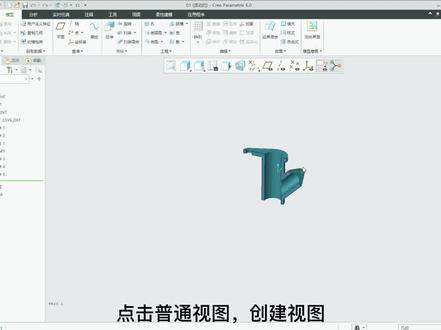

点击普通仕途创建仕途，点击仕途显示，调整到消音显示， 再点击截面，找到二 d 截面，添加之前创建好的截视图应用， 最后双击碰面线，间距改为双倍，完成了。

自动生成工程图，修改一下，设置文件选项，配置编辑器，添加选项名称， rename 选项值 both 确定再确定。 打开图一，打开图形后，接着新建绘图文件名。一使用默认模板取消 确定，使用模板浏览，选择之前做的模板，打开确定 图形的曲面隐藏， 点击保存确定 再关闭。关闭后回到图一，把图一做一下修改文件，保存副本， 新闻见明。二确定，点打开系统就自动生成图二的工程图，记得一定要图一。修改图后，点保存副本，打开工程图二看看， 把曲面隐藏， 自动生成工程图就完成了。

我们一起来看一下怎么出爆炸图，那首先的话，我们先选择这里的视图管理器啊，进入到视图管理器之后呢，我们选择定向，定向里边去设置一个新建一个方向，比如说我们就命名为爆炸图， 然后到分解里边也去新建一个爆炸图，那我们点击爆炸图，点击编辑好编辑位置，那现在我们就来移动零件的位置， 比如说我们就遗传这样，然后点击确定，然后我们再回到分解里边爆炸图，然后右击给他做一个保存，再确定， 再回到定向里边，这个定向是什么意思？定向的话就决定我们最后出的工程图爆炸图的一个方向，所以说这个爆炸图呢，我们再右击给他保存一下，再确定好完成了。

当我们选择二 d 洁面的时候，一般都是钱剖，如何做到途中的精卫不剖？ 我们把视图显示调整到消影线显示，然后把需要做抛面线的区域投影出来，再把不能投影线的地方画出来，再点击草绘，找到抛面线填充，这样就做好了。

上一个视频呢，我们已经创建好了我们这样的一个泵体，他的一个三 d 模型，那我们下面这个视频呢，就来创建他的一个工程图 啊，然后在我们这个工程图的这个基础上进行我们这个尺寸标注。那我们在这个葵肉里面，你要创建我们这个工程图呢，你首先给他创建这个工程图里面的这个视图，那我们这个视频呢，主要就是讲解我们这个工程图以及他的一个视图的一个创建。 那我们首先来看一下 pro 是如何进行我们这样的一个操作的。首先那么打开我们这样的一个三 d 的这个模型，这个是 prt 文件啊，这个是零件模型。然后你可以在这个基础上从文 键然后新建，新建这个类型里面呢，你可以选择我们这个绘图，那比如说我们所谓的这个工程图的默认的情况下呢，他是使用我们这个默认的模板，并且使用我们这个绘图模型的一个文件名呢，和我们这绘图的名字是一样的，所以在文件名这里面呢，默认还是没办法修改， 当然你要想修改的话，你就可以把这个选项给他取消掉，那就可以了。然后这个公众名称呢，也就是他实际的一个呃，可以用来辨识的这个名称，比如说你可以可以输入他的一个中文，那就可以你也可以不输入，那比如说我们现在就确定， 然后呢在我们这个接着来的这个对话框里面呢，就让你指定我们这个工程图他的一个模板啊，这个模板呢就是相当于我们在创建这个工程图，你可能要放置哪些视图，然后使用什么图框啊？这个 你可以提前做好第一个模板，将来呢就可以直接使用啊。那这个不在我们这个视频讲解的内容，那我们现在呢就直接选择默认的这个模板， 上面呢就会有一堆这个默认的这个模板啊，这些模板的文件呢，他是在呃，你在安装好这个这个 qquel 的时候呢，就带有了这个是默认的这个模板， 是在我们这个 guco 的安装的目录下有一个，他们是 fans 目录，然后参普瑞这个目录，这个里面呢就是我们对应的这个模板啊，模板呢是我们这个低压 w 文件啊，有的同学呢，新，特别是新用户，有的时候会搞不清楚这个 呃模板和我们这个格式他的一个区别，那将来我们再来讲解，等一下你就可以看到他的一个基本的应用，那比如说我们现在使用一个是我们这个 a 三的一个图纸来进行我们这样的一个创建，我们就 工程图，然后就可以确定了，上面的这个默认的模型，也就是工程图呢，他必须是和我们这个零件模型关联，或者说组建模型关联的， 也就是说他必须是依附于我们这个零件模型，或者说组件模型并不能单独存在，这个大家要注意啊，除非他，当然了他没有对应的模型就没办法创建这些视图，这些当然就没有什么太大的意义了，所以就确定 这是因为这样一个原因，所以我们创建的这工程图呢，你必须要和我们这个零件模型放到一起的，那也就是说假如你要把我们这个工程图 呃模型发给用户，你必须把对应的这个零件模型或者说组件模型一起发过去，别人才能打得开，否则他是打不开这样对应的一个绘图模型的。这个大家要注意，然后进到我们这个绘图的环境那里， 看到他就生成了我们这个视图啊，这些视图呢，实际上就是我们这个模板里面设置的这个模板视图，这就根据当前的模型来生成我们这些视图啊，这些视图呢，他不一定符合你的需求。那比如说我们看一下我们这个图纸上他的一个视图 啊，这个图纸上的一个视图呢，我们回到我们这个临界模型下，把那个链接给他复制过来，这个图参考图的这个链接， 回到我们这个绘图，然后输入我们这个链接啊，这个内置浏览器呢，实际上他就是一个网页浏览器，你可以通过他打开网页，还有包括我们这个图片文件， 比如说你只要输入我们这个图像文件，他的一个完整的路径，那就可以直接在这里面打开了，那这个是一个小技巧，大家记住就好。 然后呢我们就打看一下我们现在这个绘图，这个绘图呢，正常来说这个绘图一般有两部分来组成，一个就是我们这个格式，实际上就是我们对应的外面的这个图框。当然了现在这个图框呢，他是空白的，这个边界呢不是真的存在，那只是用来显示我们这个直框的大小。 然后呢还有对应的就是图啊，这个图框呢，那是什么样的一图框呢？比如说我们现在双击一下左下方啊，左下方呢包括呢有比例，然后呃类型、名称和尺寸，这个比例呢和这个尺寸呢？这些都是可以直接修改的，比如说你双击一下就可以直接修改这整体的比例 这个视图的比例了啊，你双击一下这个格式，你就可以随时进行我们这个切换啊，你就可以，比如说从这个下拉菜单里面，你可以选择对应的其他的一个图框，也可以选择自 定义的这样的一个图框，比如说你浏览，然后这个就是我们这个用户格式啊，这里面就是我们所谓的这个格式，格式呢就是外面的这个图框 frm 键。那比如说我选择我自己定义的这个图框啊，这个将来你会学习到如何定义我们这个自定义的图框， 确定那就可以把我们这个图框给他载入啊。当然了在我这里的一个图框呢，稍微有点不对，因为我这是第三视角的一个图框，而在我们这个，呃， 这个模型里面，这个练习里面他是第一视角，那你可以看到这个对应的看过去，然后投影在我们另外的一侧，那这个是我们这个第一视角，第三视角呢，你在哪一侧看到的就放在哪一侧， 所以呢我们看到我们刚才的那个是第三视角，那我们要改成第一视角的话，那我们怎么办呢？这个呢，你可以从我们这个 文件，然后准备准备绘图，索性然后更改我们这个详细信息，在这里修改， 然后对应的这些绘图属性，或者说是绘图属选项呢啊，在这里面呢分成了各类啊，你找到控制视图和他的注视的这个一类，你肯定就可以找到我们这个啊。 啊，普捷生态这个选项呢，看到注意看到上面的这个分类的名称右边呢，他是有我们这个中文写信，所以呢，特别是新用户有的时候使用我们这个功能，或者设置我们这些选项的时候， 操作不要太快，你可以留意一下各个选项他的以说明，这种呢，你在练习使用的时候你留意一下，说明呢，你看的多了，慢慢就记住一些关键的一个选项，而不需要每次啊都要问别人。那你可以看到现在这个不叫生态， 是 flos engo 啊，他是第一视角了，那有时候我们这个选项现在是没有问题的啊，那我就不用再改了，只不过是我们刚才这个图框啊，他是错了而已，既然他是 flosengo 的话，那我们就不用改，他如果是这的也就第三个的话，那我们就要改，假设我们是改成了第一视角，然后添加应用关闭就可以了， 这个就是这样的一个意思，然后我们这些视图因为他不适合我使用，我可以先删掉，我来创建对应的这个视图。 那我们首先来看一下我们这个视图，这个主视图呢，它是一个抛视图，也就是在我们这个对称平面的抛视这样的一个视图。 那要在我们这个绘图里面我们放下视图呢，很简单呢，直接可以在我们这里切换到我们这个布局，然后呢选择我们这个普通视图，因为这个左视图呢，他就是一个普通视图， 普通视图呢，他可以选择我们这个，这个先你不用管他无助和状态，然后点击一下，你要放下主视图的一个位置， 就会弹出我们这个绘图视图它的一个名称啊，这个对话框，从中选择一个啊主视图， 那你要看一下你对应的这个主式图是哪个式图，他这个 flom 的呢？肯定不是啊，你要看他对应的啊，你看这个图纸啊，对应的他是不是我们这样的一个主式，那我们就可以放下我们这个视角，这个是我们的主式， 你看这个呢就是他的一个视图的名称，然后这里面呢，呃，可见区域，这个呢，现在现在是不管这个比例，那你就可以在这里面根据这个一，一般来说是根据我们这个页面默认的比例，所以呢我们保持他零点五，好，这里面就可以看到要选择洁面，但是呢你首先得 创建洁面才可以选择，所以呢我们要知道放下一个是视图，你首先得创建洁面，当然了你现在可以不用管，因为买创建， 然后再就是视图的一个显示啊，一般来说对于我们这个国标或者是其他的一个视图呢，一般是通过效应的方式来显示我们这个视图，然后就应用一下镶切边的话，那你也可以用灰色的方式来显示 这些选项呢，你都可以在这样里里进行我们这样的一个设置的，当你完成之后，你也可以随时通过双击他来进入我们这个绘图视图这个对话框来进行修改一些对应的选项。 正如前面所说的，那我这个主式图呢，他是一个抛式图，那我们所以呢，首先给他创建这么一个抛式图，你要回到我们这个零件里面，方便创建绘图下面平面的抛面呢，你是可以创建， 但是呢不太方便。然后从我们这个视图，然后视图管理器这里面，好，你也直接可以在这个外面创建，也没有关系，直接在这里面进行我们这个创建。那你比如说这个是有很多种类型的一个抛世图的一个类型，那我们就可以选择我们这个平面视图，然后呢你就选择 穿过，因为他是重合的，就穿过我们这个基准平面来创建我们这样的一个抛示图来，然后这里注意给他一个名称，比如说我们这个给他十一个 a， 那晒身 a 就是抛面 a， 那他这样的一个名称，那就可以完成了我们这样的一个创建。现在呢你再回到我们这个工程图下，双击我们这个绘图属性，然后把这个哎洁面这个选项切换到我们这二滴洁面，再加上我们这个 a 这个洁面 应用一下，那就可以了啊。当然了你会看到我们这个视图呢，和我们这个图上的稍微有一点区别，也就是说他自动把我们这个基因给抛掉了，这有点不符合我们这个国标。但是呢， 在目前或者说，呃，现在的普瑞伊或者酷瑞版本里面，并没有一个直接处理我们这个加强基因的一个抛的一个呃， 办法啊，或者说我们这个功能办法当然是有变通的方法是有，但是也是比较麻烦，所以呢暂时我们不用管啊，这个加强金的一个抛掉，那你可以看到这个抛示图，他的一个创建的方法， 然后呢这个他是说这个抛面线呢，你可能不太合适的话，那没有关系，你可以把光标移到这个抛面线，等他加量的时候，你就把它双击一下，进入我们这个抛面的一个修改环境， 然后这里面呢你就可以修改他的一个间距啊，比如说我们这个间距给他加密一点啊，这个就是我们这个修改的抛面的方法，当然你也可以修改这个偏移的这个啊，这个角度啊，这个是对应的，大家一看这个名称就应该知道什么意思了。完成啊，比如说我刚才修改了我们这个抛面线， 那么这个视图他就放置完成了 啊，有的时候呢，我明明我们使用中文环境，有的时候你会看到这个抛面这个里面这个洁面两个字呢，你会没有显示出来，出现一个方框，或者说是乱码。 好，这个时候呢这种在我们这个绘图里面的字体，那如所所说的一个，呃，使用什么样的一个字体呢？同样也可以在我们这个文件啊准备，然后绘图属性里面进行我们的修改，那你要修改注意这种文本的一个字体， 那你同样你找到有关我们这个字体的一个选项啊，比如说现象啊以下的一个选项，控制文本和线形，那你找到这个的 fot lt 选放的 这个选项呢，就是指定我们绘图里面所使用的这个字体，这个字体呢可以支持我们这个默认的这个葵柚本身的字体，也可以支持我们这个 ttf 的字体，比如说我们这里改成心放，这个是仿送的一个字体，当然呢在 curl 里面这个仿送的这个字体呢，他 他没有那么瘦，他还是一个标准的一个长宽比，所以呢并不太合适，但是呢相对来说也是最接近的一个字体了，然后我们再来添加修改，那这个就是新放的 ttf， 然后应用确定关闭，那就可以把它改成我们这个仿送题来宽。哎，胖子版的一个仿送题，那我们就完成了我们 这个字体的一个修改，那这里面第一个主视图，那我们就创建成功了。那我们再来看其他的一个视图， 在左边呢，有一个这样的一个左视图，那我们就可以直接投影，是这个呢，肯定就是这个主视图进行我们这个投影的啊，这个没有什么好说的，那我们可以直接进行我们这样的一个投影，要投影视图呢，那创建很方很简单，选择这个主视，然后选择投影视图， 然后在我们这个左侧放下我们这个投影视图就好了。然后这里面呢视图的一个显示呢，我们可以改成我们这种啊消影线，然后就是灰色应用 就可以了。那在这里呢，可能有的用户就说我有没有办法把它修改新建，每一次新建的这个视图都是我们这种消影线和灰色显示这个相切线呢， 这个办法当然是有的，那同样的他也是在我们这个准备绘图，索性然后这里面更改。 那到这里呢，可能有有的用户来说，那每次这个零件都要这么改，不是很麻烦，那实际上呢，这些选项你当然可以直接在模板上修改，那这样呢， 将来使用这个模板的这些选项呢，都是你所想要的这样这些选项了啊，所以这个你呢，我只是为了演示啊，看一下这个使用的方法和设置的方法，所以故意啊，今年进行进行我们这样的一个设置的， 同样你找到他们控制视图他注视的一个部分，你找到我们这个呃的 好，这个首先我们找到这个啊， modeld 是普拉 f nuvio， 这个呢就是什么意思呢？也就是说我们这个模型的显示在新建试图的时候，他的一个显示的方 方式，他缺省的时候呢，是 follo awm 的，也就是跟随我们这个环境的一个显示啊，也就是说当我们环境变化的时候，他同样也进行我们这个变化啊，刚才比如说我现在再删掉，那现在呢，假如说我投影一个视图啊， 放下我们这个投影师图这里面呢？假如说我切换到着色，他也就跟随着进化，呃，切换到我们这个着色消影，他也就跟随消影线框，他就是线框，那他是跟随环境，而我们这个呢已经设置了他给定的这个显示状态，所以呢他是不跟随这个环境的， 所以刚才呢，我们这个跟随环境，他就是这个意思。那假如说你想他就是这样的一个效应显示和呃的话，那我们就把它直接把这个 modeldsprafrios 这个选项呢，改成我们这个 还黑灯带的，黑灯带呢，就是我们这个隐藏线了，就无啊，没有隐藏线 no 一的 添加修改，然后呢就是消影了，就是没有隐藏线应用完成。那现在呢，我们再来创建我们这个投影师图，那你就可以看到他就直接是我们这种消影的一个显示了， 这个就是我们这样的一个设置的方法。然后呢这个镶切边，那你可以看到这个镶切边呢？他现在呢默认的他还是我们这种实线，那我们要把它改成我们这个灰色的话，那同样也是文件准备绘图，索性下面更改更改呢，然后你同样也找到我们这个摊卷那里解这个显示 啊，我们对应的这个啊，摊正爱丽绝对是 pro 啊，缺少的就是我们这个实线，你可以改成我们这个摊正风的啊啊，分成的这个是我们这个刚才的这个，这个 是我们这个虚线，然后这个是灰色线，应用关闭完成， 那么再来删掉。那你再看投影这个视图，啊啊，这个是虚线，准备我们这个绘图，索性然后是我们这个把它改成我们这个摊正定， 那这个是我们这样的一个虚线应用一下，当然了，这些选项刚才都说了是 novo， 所以他只影响我们已经，呃，只影响新建的视图，不影响我们已经创建好的这个视图，所以大家要注意一点，那这个呢，就是我们这样的一个灰色线 显示我们这种镶切边，这个就是我们这个左呃左视图的一个创建的办法。那我们再来看我们这个右 后视图，那你也是一样的投影视图，选择他一个主视，然后进行我们这样的一个投影视图， 那现在呢，当然他就是我们这样的一个消影，然后是灰色显示这个相切边啊，然后再对应的就是我们这个底视图，那这个也没有什么好说的，那就是直接这样一个投影， 但是呢那我们就来看一下这对应的这两个视图呢，他有吃一局部的泡面啊，那你可以看到这边呢有两个这样的一个孔的局部泡面，这个还有这个中间的这个装配孔这个泡面，那我们这些泡局部泡面他有怎么创建的呢？实际上局部泡面呢，首先你也得创建对应的这个泡面， 那么回到我们这个零件，回到我们这零件之后呢，我们再把这个洁面给他取消掉，然后 切换到我们这个着色的状态，方便我们观察啊，把这个中心轴打开，基准面打开，刚才呢，我们刚才这局部抛呢一个就是我们这个 左侧的这个装配孔，一个就是底部的这个装配孔那但是呢他现在这里没有抛面，所以我要给他创建我们一个啊对应的这个抛面，那现在没有基准平面，那怎么办呢？那你给他创建一个辅助的一个基准平面， 选择我们这个基准平面，然后呢创建基准平面呢很简单，你可以选择穿过我们这个中心轴，然后平行我们这个现在的这个基准平面，那就可以了，那这就可以创建我们这样的一个基准平面， 对应的下面的这个中中心口呢，你看他打到在哪个地方啊？他是啊，这边呢是在靠我们这个，呃，后面的那一侧，那没有关系，那我们就直 在后面的给他创建，那回到我们这个零件 穿过这个中心轴，这个就变成我们穿过这个中心轴，然后平行我们这个对称平面啊，这里面注意选择我们这个平行选择多个参考的时候，你注意按住 ctrl 键来进行我们这样的一个选择啊。现在呢，那我们就可以创建我们这个 呃泡面，那我们就顺便把底部的这个泡面呢，这个是切开我们这个加强筋的这个地方，那有时候大概就这个位置啊，在下方，那同样的我们也可以进行插的一个创建，这里面同样没有这种平面，那你首先给他创建一个辅助的一个这种平面，你可以通过这个这种平面偏移的方式来创建， 穿过啊，大概就这个位置，那就可以了啊，这个同样你，哎在我们这个加强筋的中间的这个地，呃地方给他放下就行了。 有了我们这三个基准平面，那我们就可以给他创建啊，这些啊局部的一个抛面还是和正常的抛面创建是一样的，这个洁面，然后穿过，比如说这个横向的这个装配孔啊，这个那我们就选择他，然后这个名称我们比，假如说我们给他叫一 这个就是我们这个泡面一完成他的一个创建，然后呢这个显示呢，你可以在这里面取消他的一个激活啊，这个模型树下面这个叶脚这个地方呢就会有。然后我们再来创建的就是另外的这两个装配孔的这个基准面， 同样这里给他一个名称，比如说我们给他叫 f， 那就这里面同样是穿过确定，然后呢你可以把它的一个激活状态取消，最后呢就是我们这个加强基因的这个地方啊，还是我们这个抛面线， 同样，那我们给他一个穿过名称叫 k， 这样呢我们这三个抛面呢，都创建了这个局部的抛面，那我们现在呢就回到我们这个绘图下来，给他进行我们这样的一个放置， 这个泡面呢，他首先呢是一个局部的一个泡面啊，所以呢他就在这个位置，那我们就给他双击一下，然后啊洁面，然后给他添加，我们就二级洁面，正如前面说就是泡面一，然后 他并不是全抛，那是一个局部抛，那所以我们要切换到我们这个局部抛的类型呢，可以看到我们这个下半地方，然后呢这个局部抛呢，他就是中心点和边界来确定的，那你随便在这个地方选择中心点，然后确定确认可以抛完我们这个孔，那就可以了， 按下这个差不多封闭，然后中间确定他就会自动进行我们这样的一个封闭啊，应用一下，那就可以把这个呃抛掉了，这个就是我们这个局部抛的方法啊，当然了你最好不要把我们这个孔给他抛掉，那假如说我想修改，那怎么办呢？那你可以再重新来一次啊， 比如说我们随便就放下这个地方啊，然后这个次呢保守一点，不要把我们这个孔给他框上应用，那这样呢就不会把边上 这个孔给他抛掉，这个就是我们这个局部抛，他的一个创建的方法，然后呢这个是我们一个，那还有一个呢也是一样，这个中心点呢就在这边了，这个边界， 那就完成我们这个两个局部抛他的一个创建。最后呢还有一个就是我们这个底部和这个装备的孔 哦，这个方向呢还不一样，因为这个观察的方向我们要抛这个另外一个角度，那么现在呢就可以完成这个，先暂时完成我们这两个把这个基准平面先隐藏了， 这个抛面线呢，那我们可以把它这个间距呢？呃，改小一点，半倍，半倍啊， 完成他的一个修改，那回到我们这个地方，我们把这个基准平面重新定义一下就好了，这个基准平面呢他这个方方向呢并不是我们这个方向，因为他这这个是图的方向，所以呢我们要重定义一下这个基准平面， 重新定义，然后这个平行的平面我们不需要了，让他平行这个平面就好了。 确定，那这样的这个抛面同样也进行了我们这个更新，现在再回到我们这个绘图下，双击一下我们这个绘图这个视图，然后呢再再添加一个二 d 的一个抛面，现在呢将就是我们这个 f 选择点对应的啊，你又看到是在哪一边啊？先在哪一侧， 现在呢比如说我们在这地方大概这个地方进行把它抛开，那就可以了， 应用一下，那就可以把这个抛面给他进行我们这样的一个创建啊，同样这个抛面线假如你想修改的话，正常的钢材一起修改也可以的，间距，然后是半半倍 双背就加疏松一点啊，就完成我们这个局部泡面的一个创业，下面的也是一样的方式，下面呢这个双击一下进行我们这个洁面加上二滴啊，加上我们这个 k 应用一下，那就可以完成我们这样的一个啊， 泡面他的一个处理了。 好，另外呢你要注意看到我们这个参考图里面，下面的这个是一个半抛图呢，你看到他只是一个半抛图啊，对应的，那所以这里呢，我们也把它修改成我们这个半抛图，这个呢可以从我们这个可见区域这里面进行我们这个修改， 然后选择我们这个半试图啊，这个选择这个平面，那我们就把这个基准平面呢给他显示出来，选择我们这样的一个基准平面啊， 应用一下那就可以了，上面的箭头呢就只是要保留的这个部分啊，这个就是我们这个半抛图他的一个 呃，创建的方法。那到这里呢，我们所有的视图也就创建完成了，这一些局部抛的这个线出。呃，抛面的这个名称呢，你可以不要，这个呢，你也可以进行把它删掉啊，就可以了，这个主视图的话你要不要就没有关系了，你也可以把它删掉， 这个呢就是我们这样的一个试图他的一个创建的办法。
