cad三维平头弹簧画法

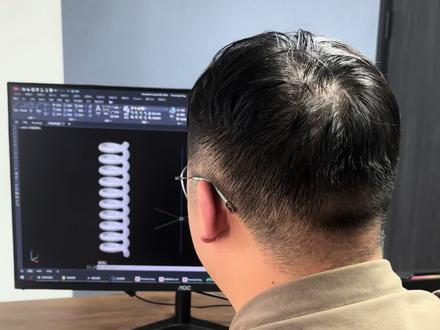

老师，你这是 cd 里面画的三维弹簧啊？是的， cd 能做三维弹簧吗？今天我教你怎么画。首先你输入螺旋线快捷命令 h 一 l i x 空格，指定底面的中心点，输入底面半径十空格，输入顶面半径十空格，输入下方的二级命令 h 圈高 空格，指定圈间距十空格，指定螺旋高度一百空格。然后在这个螺旋线旁边画一个半径为三的小圆，输入圆命令 c 空格，指定圆半径三空格， 输入扫略命令 s w 空格，选择右面的小圆空格，再选择左边螺旋线，这样这个螺旋线就画好了。哦。老师，这个真的太厉害了。

cd 绘图教学第三课一分钟三维弹簧绘制首先视角方向切换到西蓝等轴错 视觉样式切换到真实会上线指令 h l e i x 空格点击一点，两个底面半径度为五十，输入圈数 t 空格圈数为五格，螺旋高度为一百。输入 c 空格内一点半径为五度， 输入少略直立 sw 空格则扫描对象空格，确认输入扫描路径。等待一份三维弹簧就绘制好了。你会了吗。

cad 绘制弹簧。

哎，老师，怎么了？你看人家在这个 cd 当中就画了一个三维弹簧，这是怎么做的呀？这个很简单呀，我来教你。你先点击到一个新的绘图样板里面去。呃，给它添加一个是吧？嗯，在这儿呢，你先点击上方的俯视，给它改为西南等轴侧，俯视改成西南等轴侧，点击二维线框改为真实模式。我们先进入一个三维的。 好，在鼠标垫上找到螺旋线的指令是 h e l i x， 你 输入 h e l h e l l。 好， 选择第一个就是螺旋线的指令哦，指定一点作为底面的中心点，再给定它的半径为十空格，指定顶面半径也为十空格。 在输入下方的二级指令圈高 h 空格，圈间距呢？我们输入五空格，螺旋高度我们输入一百敲空格。 好，你把这个图稍微放大一下，你看，这样的一个螺旋线就绘制成了。接下来我们要在旁边绘制一个小圆，你在鼠标垫上找到圆的快捷指令是 c， 输入 c 空格，设定圆心位置。呃，在这在指定半径为一点五圈空格。 好，这样的小圆绘制完成，我们就可以去把它变成三维去扫略了。在鼠标垫上再找到扫略的快捷指令， s w， 你 输入 s w 敲空格，先选择小圆空格确定，再选择螺旋线 空格确定。你看这样就是一个三维的弹簧效果啦。哦，原来是这么做的呀，对，这个太厉害，我学会了，但是这个 cd 软件我刚开始用啊，里面好多快捷键我都不会，我想把这个软件系统的学一下。这个怎么学啊？那你就把我这张 cd 二维加三维的快捷键鼠标垫带回家，上面包含了二维的绘图改图标注 实用三维建模，还有功能工具，一共有一百四十个指令，每一个都是文字加上图标的形式，你要是有哪个不会使用的话，在左下角还有二维码，扫描二维码就可以观看到对应一百五十节的视频课，你点击左下角的小黄车，就可以把它带回家学习使用起来了。

皇冠 cad 螺旋扭转弹簧建模教程前式机准面绘制中心圆， 使用螺旋线窝状线修改参数，勾选逆时针， 扫描凸台，选择圆形轮廓，选择实体面绘制草图，转换边界 进行拉伸，修改深度前式机准面绘制草图，拾取线段的中点进行连接， 绘制三 d 草图，连接线段端点和圆的中心点， 删除约束。新建基准面，选两条直线，基准面一绘制草图，绘制直线转到圆弧，添加约束尺寸标注， 添加相切约束， 扫描凸台，选择圆形轮廓另一侧进行相同操作。 新建机准面，选择又是机准面和圆的中心点， 添加约束 尺寸标注 进行扫描。 隐藏机准面，编辑材质，打开真实渲染就完成了。

cd 快速挥之弹簧第一步，画一条线，长度十毫米， 距离四十度。通过两条线连接两条斜线 切换四角西南等周册 ucs 空格三点坐标空格 原点 x y a 原虎 c 连心一二三 f s 三点除掉远点 x y a 原虎 c 连心一二 三切换视角到左视图，再切换视角到西南等左侧坐标系摆正十一换入圆 拉伸入镜，再次拉伸入镜，你就可以拿来合并三 a 陈列 选择弹簧空格旅行经验，行数五行列数一列乘数一成， 行与行的间距十毫米空格 umi 合并弹簧绘制完成。

cad 划三维弹簧调整，我们仕途为西南等轴侧啊调成为真实的模式。好，下面我们数一个快捷键， h e l i x 确定，我们随意指定一点，然后给他下面底缘的半径为五十，确定上方顶圆的半径为五十。确定好，然后我们输入一个 t， 他的圈数，我们给到五圈 高度呢？我们随意啊，可以输一个二百，随意一个高度高度。输完毕之后，我们在空白处 c 画圆，画一个半径为三的圆，然后我们输入 sw 扫略，点击圆确定，点击这条螺旋线， 稍等我们会发现，哎，他就形成了一个简单的弹簧的三面膜像。如果有什么不同的见解，会有更好的办法，欢迎大家在下方评论，我们一起探讨。

你画个弹簧要多久？我们比比谁画的快。 先调用一个驱动图形 啊。找到啦，弹簧 直接生成就可以啦。 再来一个， 类型和标准都可以选择，尺寸也可以调整。 完了完了，刚刚忘记调整弹簧的粗细了，怎么办？ 算了，错了就错了，修改一下尺寸就好了。 好了，变粗了， 让下面这个再变长一点吧。 好了，我画完了，你呢？
