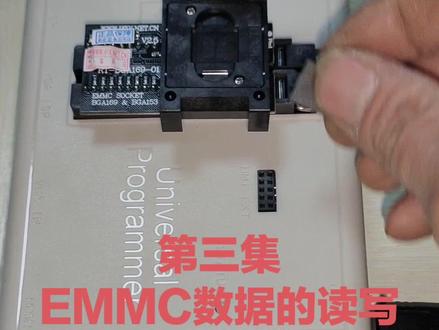

把指好猪的 emmc 放入 h 八零九读取数据，注意脚位方向带点标记为一角，卡座三角标记为一角。接着就是去电脑读取数据， 点击打开 h 八零九软件，软件工具已打开，读写器与电脑连接，读写器指示灯正常点亮， 点击左上角智能识别，他会根据芯片自动智能选择 emmc 芯片三点三，伏供电，点击，确定厂商与型号，选不选无所谓。输入芯片印字， emmc 自动设置，选择全片读取， 然后点击读取芯片供电三点三，幅版本号四点五。然后读取的数据，他会自动生成一个文件夹，这个文件名 不要改，文件不要藏得太深，因为等下我们就要用到这个文件，直接保存在桌面好找。现在已经开始在读取数据，不得一语，不得。二、引导文件不大，读取很快，主要是用户区文件比较大，读取时间比较长，总共用时八十多秒，算很快的了。 我们读取出来的文件就这四个，已经被保存在桌面上了。 取下 emmc 芯片，找来一块全新的海力士四季芯片， 把它装入到卡座里面， 一定要记得先查控一下，保证 正式空白。芯片 点击写入， 把刚刚读取出来的文件打开，选择其中一个文件，点击打开其他的三个文件，它会自动写入，它首先写入的是引导文件，然后才是用户区数据 写入成功，我们下一集就是怎么把 emmc 装回去。

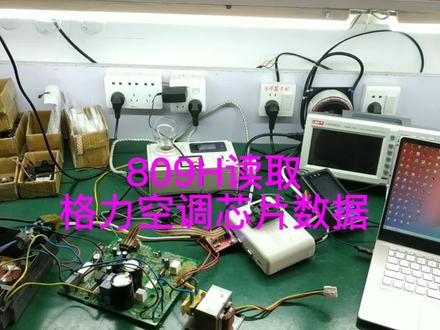

八零九 h 读取格力芯片数据，这个是八零九 h 啊， 打开软件， 这个格力二代的芯片是二八零三五，然后我们现在是用的是 i s p 读的，等 i s p s p， 然后点读取 也就读出来了啊，读出来了选个文件保存，这个 b i n 就是二进制的， x 就是十六进制的，然后点保存， 那这个文件就保存在这里了，这里这里，这里 这个连线就是这样子连的。

啊，咱们这节的话来学习这个 b j 六四他那个编程器和来使用啊，咱们的话还是选用咱阿七八零九一起，然后选用座子的话就是 b j 六四这个座子啊，然后这个座子的话他有两个向日框，然后大家可以看到就是这个芯片的话，他有两个封，两种封装形式，看到没有？ 如果是咱读取像这个奥迪宝马，然后包括原车，包括现在这种国产手机里面好多用到这个芯片的啊，这个芯片用的非常多，像如果咱修的多的话，这个座子还是有必要背的啊， 按脚位放到座子里边，然后的话就是说，呃，用哪个芯片，多大封装，又又用什么样的那个他这个纤维框啊，纤维框用选择对应的就行了，然后座子放进去，然后就是 是打电视器连接电脑，电脑这边打开软件 打开之后的话，这边咱要手动的选择啊，这里面可以输入 s 二九 g l 这个看一下芯片的大小啊，是二五六 s 幺零二五六 s 幺 零 dhb 零二，然后这里面没有啊，没有的话咱就选择跟他最近的一个，然后第二个这个厂家的啊，然后现在把这个座子， 这里面的话，咱是在备份数据啊，点的读取。哇，这么多错误，这是 说明没接触好或者芯片放反了啊，中指啊，这是这个变声器比较智能一点啊，就说如果是有芯片呃，接触不好或者是有些的话，芯片有坏的，然后他直接会提示的好，这的话咱现在已经是检查过，是刚才那个座子没接好啊， 现在话就是说放好之后开始读取，读取完之后然后把这个数据啊直接点保存就可以了，然后写入的话是一样的啊，就是跟其他芯面都一样的啊。

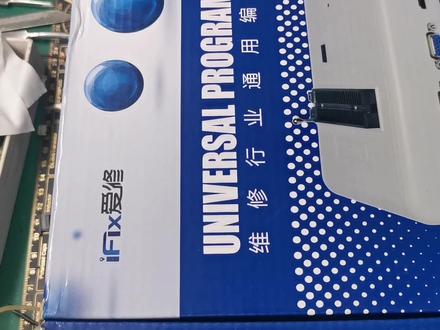

大家好，这是我新入手的一个变声器阿 t 八零九七百块钱， 网上买了九成新的，这个是他带的配件，这个是我另外买的一个编程线，这是他的一个，这是一个他的数据线，下面咱们来测试一下他这个功能， 看怎么样？ 买了一个这样的一个座子， 在这个连电脑上，咱读一下这个电梯便秘一的一个芯片程序， 再用这个线试试，用这个线试一下， 这个插到最下面这个角，上面有一二一到八这个角位，插到这个位置 啊，这个红色的线是一角在一角上，然后这是 面一个夹子，然后把它夹到夹到这个芯片上 这个夹子中，这个夹子老是夹，夹不紧，然后下面咱们看电脑上 现在打开这个软件啊，选择芯片信号啊，这个是他已经读出来了，嗯，面信号是 x 五零四五， x 五零四五这个镜面啊，点选择，然后在这会显示这个容量，那么咱们看这个机器， 然后点这个还点看这个电脑吧，点这个读取， 看这个夹子总是夹不紧，这夹的这个亮红灯，证明这个夹子没夹好，前面再动动这个夹子， 少一个拖一个夹子夹不紧，这个夹子还是太次了， 这显示芯面全空取消，然后再读取一下，又没加好， 夹好了，他会读读取数据，他这他应该是也没夹好，所以读不出来，这个夹子不好用， 这个夹子不是很好用， 看他这是没加好，他就显示这个读取失败， 不是很好夹夹不怎么夹都夹不好， 把手按着 在线读不出来吗？ 读出来 接触良好，你也读不出来吗？ 啊，这可以选的这个 参数。好，今天视频先拍到这里，就是这个大概就是这么一个流程，然后加上之后用读取，读取之后看这个成语没有问题，没有问题的，然后点写入就可以了。 好，今天视频就拍到这里，谢谢大家喜欢的点赞、关注、转发，谢谢。

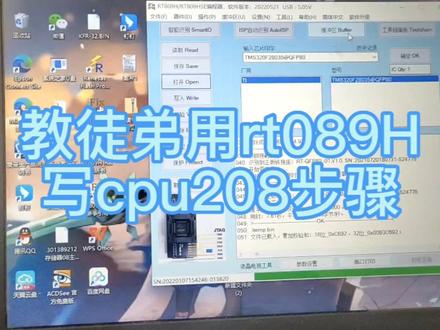

大家好，我们说说用这个编程器啊，呃，读写那个格力 cpu 数据， 嗯，首先八六九 h 变长器要准备的，另外这个格力啊，嗯，做的要准备的，那么这种做的有两种，一种是下压式的，看到吗？下压的，然后压下去， 然后芯片放上去，那么一种是翻盖式的，翻盖式的啊，那么下压式的稍微便宜点，翻盖式的稍微贵一点啊，但是 建议买这个这种翻盖式的，因为这种芯片卡进去，我感觉啊，嗯，怎么说呀？就是卡的紧，他这个芯片不会松动，不会左右摇摆，然后这个银角和他这个都接触很好的。 那下压式的，我感觉好像我们那个芯片摆进去吗？他会稍微有点，那那个空隙。 好，先把这个 usb 线拔掉，然后我们把这个给他装上去， 先看一下这里，那看这个位置有个点啊，这个是第一脚的点。嗯，不要认为这里是第一脚，这里有个点，这个不是第一脚啊，以下这个位置是。 好，然后你看啊，这个板上，这里有个缺口，这里有个缺口，然后我们对着这个缺口装上去，把它 装上去以后，然后你看，就这样的啊，然后我们把 cpu 给他装上去。 好，然后我们给他用镊子啊夹一个 cpu 上去。注意啊，第一脚，第一脚啊在这个位置， 所以我们就对应的把第一脚封上去，应该没问题， 因为他这个下去啊，嗯，卡的很，卡的，很紧的，基本上不会移动，然后我们给他压紧，然后这里啊给他连好，然后我们就看电脑了。 这个还是前面我们刷了那个一封存储器的那个啊，然后我们这里给他输二八零三五啊，你看到吧？这里啊弹出两个，一个是在桌子上刷这个单线机，一个是在线刷单线机， 那么现在我们是在做的上刷单田机，所以我们选上面这一个，然后点确定，然后你比如我们 读取里面数据的时候啊，直接点读取 啊，然后你就说你可以把他自己命名，然后保存好就好了啊，一样的啊，和我们 那个一方数据存储方式是一样的，我这里就不保存了，然后如果我们要写入的时候，你比如我们要把它刷成那个二点八通用的，对吧？然后就还是点打开这个啊，这个位置打开， 然后我们找到我们那个数据啊，存储的位置在线稍息这里，你比如他是你看已经，以前我输入过啊，里面已经出来了 w 八四二三 dc 这个点一下，然后我们再点 w 八四二三 dc 来可能为一点四这一个，那么这个就是二零八通用版的那个程序。点了以后啊，咱们选中他了，然后我们再点打开，然后再点写入，你看到吧这里 开始写入芯片自动擦除，然后擦除成功，然后现在开始写入，那么写入以后他还会自动教验，哎，自动教验，然后教验成功，然后就好了啊，教验完成 然后就好了啊，然后胶原完成以后，然后我们把这个插头拿掉，那么这个上面的 cpu 就是给我们已经刷好二零八重用的那个 cpu 了，那么就倒出来，我们就可以装到板凳上面去了。

第一步你找你这一点搁这个删掉，删掉，你输个勒，八零三五五，看见没有？嗯，换回车吧。 你看啊，那是不两种，嗯，这种是在线写的，上方下方是在线写的，这种是这，这种是这个八零九一七，这个座知道吧？嗯，他这，他是这一种座，看吧， 他是这种做，然后你都选这个，是吧？你选这个就选这个，嗯， 选择之后，然后点， ok， ok 了，你看他这顶上直接出来这个转换座八八十个角，是不是？嗯，然后，然后，再， 然后咋写数据的？都是先打开这个，你要想写哪个数据了你就写哪个，你例如这个啊，这个 gl 这里面是不是有二零八？嗯，对不对？然后一般选的都是这个，看见没有？嗯，然后点打开， 这个时候这文件硬气加载到这个编程器里边了，嗯，然后这个时候啊写入，对，这个时候再点这个写入，你看 说明这个座啊，嗯，是个正版座，写入非常快，你看用十七秒多，是不是啊？又擦一遍，看见没有？嗯，然后写入， 实际刚才这个咱不用擦除都行，对不对？嗯，这个，这个自动消炎啊，你记住啊，消炎也得成功，消炎不成功了血肉都不成功， 是不是？你看消炎完成，也就是说他消炎，就是说你时机写入的是否正确啊？这个这个时候都写了了， 看这个手都斜着，你看刚才那个，他为啥不正确，是吧？

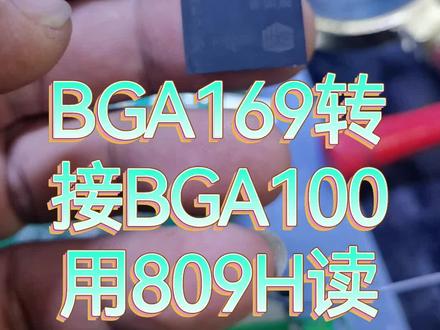

毕节一百的芯片转成幺六九，用幺五三的肚子堵， 正常读学啊，啥毛没有。

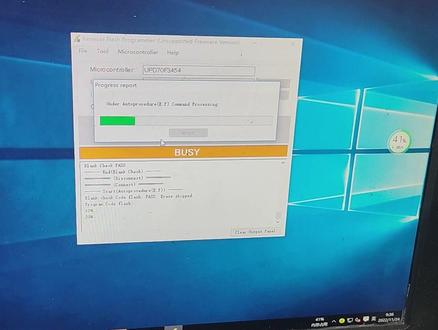

格力，呃，一百角 cpu 啊，用这个八零九 秒杀的啊。现在把它程序写入 会有人陪，不管是谁 有这个小板板 给我 完成了 工作的时候插一下空的， 看显示芯片不是空白的啊。擦除 正常的来查一下芯片消炎一下。那现在就是空的了，有需要小版的八零九的小黄车里。

我们今天来讲一下利用编程器一键提取 ms 七的引导，首先我们肯定 一个强制性的文件，就是在阿布格尔的表演内啊，我们现在打开变声器，然后 选择工具，工具最下面一行是 ms 提引导，一键提取，打开之后就是这个界面，我们先点击打开， 打开我们又找到刚才准备的强制升级文念，就是这个九九零幺的强制升级文念，选好之后点击打开，这时候我们看南用古特和不太一文 已经保存了，这个时候关闭，关闭之后呢，我们再打开刚才的那个强制申请文件就可以看到，按不到合不到一，也就有了 ms 七的引导，一键提取就是这么简单。

我们移情广控这一天没有干事，搞了一个格力一百角和美的八五零镜片的读写成绩已经读写成功，现在我给大家演示一遍，打开这个软件，瑞萨启动程序 单面，你下载这个软件，打开之后不要管它，这个点下一步 这上面说格力的芯片三四五幺三四 三四五幺，下单不用管的，点个零就行。下一步点个是 这个端口比较重要，现在我这个是八零九 h， 用的是科目五的端口，大家看一下科目五端口选择五， 点击下一步，这个的高管呢？下一步这个设置也不用管的，点开这个设置，下面这一个是可读可写， 直接可读可写，上面那个是不可读不可写，如果点进那一个，另外一个师傅就无法进行读写，进行下一步， 这就出来了，可以下面点点这一个，这个是读写。好，你看这个就这可以直接保存。

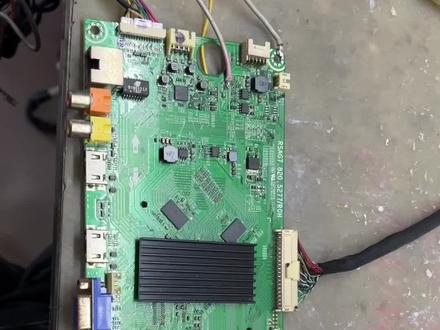

这个是方师傅寄来的海信五二七七的板子啊，只寄了主板。我看了一下这个接口啊， 电源接口，这个主板应该是十二伏和十六伏供电的呢。 vcca 是那个工放供电的，这个十二伏我就用这个十二伏的电源呢，外接的十二伏的这个电源和我的维修工作台这里， 十二壶的电源盒给他连接起来，十六壶，两个接十二壶这样的，给他接起来就是这样，试试机使用的。 嗯，这个是他焊的 emc， 哈哈哈， abmc。 至于你是一次性焊好的还是几次焊好的，我不清楚，看起来焊的不这么干净啊，脏兮兮的。我现在我的维修方法是啥呢？给他送上电。 嗯，开机指示灯也不亮，没反应啊。嗯，这个一点五伏，一点二伏，三点三伏，各路供电都是正常的。我现在要连接窗口，看一下他的那个。嗯，能不能连接啊，写引导能不能连接看一下， 我来找这个连接。好啊，插在这里啊，插在 vga 接口这里啊，全过程我来操作一下，给你们看一下。 我现在拿出来我的八零九编程器啊，连接好。黄色的 t 叉，红色的 r 叉，这边是精地这个白色的，这个插座旁边标的有的，你看到没有？ t 叉， r 叉啊， 我们现在来连接八零九，打开这个工具啊，这个工具，点开工具，点开来 放大给你们看一下，我们要点面板工具，看看能不能连接啊。面板工具点这个 mtk 的啊，点这个 fplus， 这个写引导的这个状态啊， 我们点红色的，现在我没上电啊，我没上电，主板没上电，点红色的，看他会跳出来啥东西，应该会错误呢，这就是表明。这个是啥意思啊？这个表明就是，嗯嗯，没话连接的意思啊，你们可以用手机软件翻译一下啊，对吧？我现在来 来把这个上电，把这个上电，看到没有？上电上电，上电。给主板供电啊，主板供电，然后我们再点这个红色的，就是联机的意思啊，看 能不能变绿还不行，看能不能变绿，多操作两次啊。还变不了绿啊。现在啊， 没有连击成功，那我是不是要多操作几次呢？电源我开启了啊。确定电源开起来了啊？ 确定电源开起来看看能不能连接连接成功，我再测量一下主板的这个格鲁供电有没有啊？这个供电是一点二呼， 这个呢？供电是一点五壶，这个呢是三点二壶啊。这个呢是多少壶呢？三点三壶，这个三点三壶。三端的啊，为什么不连接呢？我来关掉，把这个软件关掉重启一下啊，重启 看看是不是刚刚就是讲没有上电引起的。嗯，重新点这个来重新搞一下，看一下重复的操作，看看能不能连接，正常的话他要变绿的，变不了绿，我再断电一下， 再断电一下，重新给他上电，看看能不能连接了啊。 嗯，还是因为他一言而行，没看好 还是连不了啊。现在是连不了，那连不了要找原因。为什么连不了要变绿色的啊？ 那他现在就是显示的这个错误，就是不能连接。那为什么不能连接呢？是不是我们要检查一下原因？我来给这个 emc 重新看一下，还是里面写过引导了还是怎么回事，对不对？嗯，还有这个设置啊，这个接口这里的设置。你看显示的 mt 五三的啊， srs。 我这个串口啊，是科目四的，你看到没有，这电脑的设备管理里面 不是，我这个是端口，是看模式，至于你们那关口，你看你的电脑，你看到没有？ usb 转这个串口的，是看模式。所以讲我你那个如果是捂，你就选择捂啊。我现在来找一下原因，他为什么会出现这种现象啊， 对不对？他讲的就是这种现象。也不能连击了啊。我来给这个 emc 这里清洗一下看看。为啥不能连击？他说他写过引导的是不是，我来给他清理一下。还是 em 拆掉看一下。过来就是这样，继续看一下。设置的是不是窗口设置的不对啊？来把这个里面的就是将线须给他设置一下吗？看到没有？这个里面不是有这个 端口吗？这里要设置？对啊，这里我塞在 iuto 上面试一下是不是端口设置的不对引起的，然后再点击攻击面面再点这个啊，再点这个，你看到没有？出来了哦，再次连接一下看一下。 哎，好像变绿了，看到没有，已经变绿了。我在这里可以输入个一 abcd 的一输入个一 abcd 一，输入一个一。我可以擦除啊，可以擦除。 看到没有？ abcd 的，一看到没有。我这里输入一个一。就是擦除的意思啊，我看能不能给他擦除掉。 看到没有？这里英文。看到没有。这是什么英文？是啥意思？我们可以用手机来进行翻译一下啊。手机翻译一下可以看一下啊，这个英文我们用手机给他翻译一下。 刚刚啊，我用微信扫码翻译，这显示的读取 emcid 失败啊，我现在要重新干嘛呢？别把这个 emc 拆下来 换一个。他这里带来的有两个 emc， 这种 emc 估计都是旧的，知道吧，登制的肯定是旧的，还是 emc 的问题，其他的不会有什么问题的。 他这个焊接我发现这上面都是油乎乎的，也不干净也不清爽的，焊的这个感觉也不怎么好啊，还是咋回事，我给他淹了。先拆掉试一下啊，拆的时候我要加焊油把它拆掉，注意周围的小店主。什么不要搞丢了啊。 这 emc 我给他拆掉了，我发现他的焊盘应该是焊连了，焊的不对的啊，没有用的，应该是我们来再重新换一个试一下啊。 把这焊盘我们给它清理干净，再重新换一个啊，你看它这焊的这底部，感觉里面这个吸珠有大有小啊，不均匀啊。这焊盘我给它清洗了，洗的干干净净啊，对吧，还有防失误，你那个干活干的那个上面油乎乎的脏 东西西的啊，你看我这都给你洗的干干净净的，重新装一个试一下啊。这个 eic 拆掉了啊，我发现他用的这个 eic。 你型号都不一样，对吧，你用的什么五 d？ 这是新版本的呀，你这个是老版本的，你要么用五 g 五 a 的来代发。你这个 你究竟是 emvc 带换的问题还是什么问题？你在这里第一次搞，我告诉你了，你要换原型哈，最起码的这个东西不是乱带用的啊，因为有 emvc 的那个外围的选择电路不一样，你乱带换有啥用呢？ 我不知道你这种是怎么样的维修想法和思维啊。这个他带用的是五第一的啊，五第一开臂的，至于能不能替代这个什么二幺零零幺的我就不清楚啊。我没带换过啊。 现在给你另外一个装上试一下，如果还出现这种现象，那证明 ems 有什么不匹配？就是讲型号不能够通用，如果几次一搞，你焊盘就能够焊坏了，是不是？
