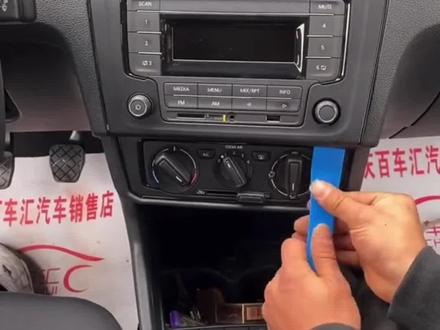

大家分享大众桑塔纳大屏导航开发用的翘板,沿着一边画了个边框给拆掉,刚拿掉,拿什么螺丝刀,这里有十颗小螺丝, 大家看我们原车 cd 机就拿掉了,这个插队就掉了,这个插队有 ab 叉, ab 叉往外插的时候往里压一下,压着这里往外拉就掉,见过自己就掉哈。

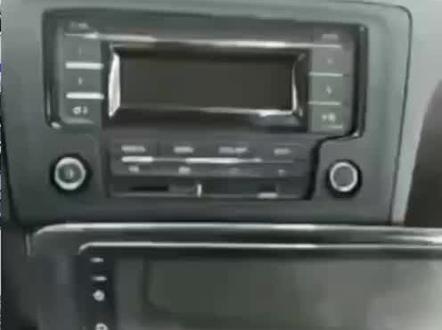

先从中控开始,把线束整理一下,然后拆开中控保护盒,再把这四个螺丝卸掉。 把中控取下来, 把电源线和收音机线拼接好, 然后把副驾驶的储物盒拿掉, 再把 ty 从里面穿过来, 然后把到车后试穿过来接在一起。再用胶带缠一下, 然后把保护壳拿掉, 再把天线穿过来粘在上面。 然后把收音机电源 倒车后视导航天线插在新中控上面。再把倒车控制线接在一起。 把副驾驶工作台车内的保护和拆掉。然后走到车顶上的线, 把保护壳打开一点,把先冲到后备箱里去, 把线折过来,在这上面缠绕一下, 一会从这个洞里把它穿过去。再把刚刚拆掉的保护盒装好, 再把后备箱保护壳螺丝拆掉, 再把牌照灯取下来,换上我们, 然后连接在一起。 看到你我不想 这个行业的就是他。十分控制。 用胶带缠好,再把线包好, 让他原路返回。 现在开始找到车灯键, 好就是这根。再把刚刚跟倒车控制线接在一起的那根线跟他连接起来,就是这样。 再用胶带缠一下,让我们试一下连接好了没。 ok, 好,用胶带给他固定一下。再把后备箱保护罩安上, 整理一下,把拆掉的东西上后备箱就好了。 再把前面刚刚拆掉的东西按上, 再把中控安好,试一下就 ok。

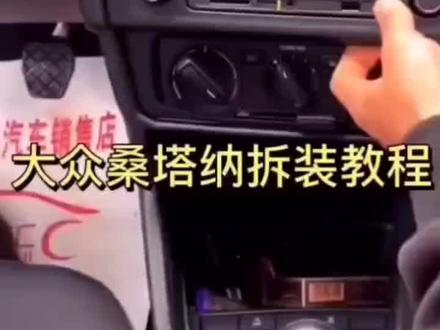

拆开装饰板,然后扭螺丝,上面还有一颗,然后拆这边的一共也是两颗螺丝,就可以取出主机了,拔掉线材。




算什么?先把这个外面这个盖扣下来,里边有四条螺丝,现在我们已经把这四个螺丝都已经拆掉,把这个直接一拿出来就可以把这个后面有这个线可以拔开,就可以把这后面的线都拔开,这是原来装的 uvd 导航, 这个拿下来,把他这个原来的线头给拆掉,然后把咱们大屏导航上这个线和原车的这个直接对插,对插好,这个是原车的这个视频线, 这个是 usb 线,这个是收音机天线,后盖的话是把这个卡子撬开,然后把这个把给拆下来,这个这个原来高的摄像头这样直接的拿下来, 下面这个板的话你只需要卸一半就行了,只要是这种板只需卸一半就行,不用都卸下来,哎,就是这个视频线从前到这个得从前面得把这个线直接走到后边去,就是从这个下边把这个线穿过来,穿过来完了走这底下过来一直走,这一直走,这边上 一直走,边上走到后边 这个座位后,这个后座一搬就可以搬起来,搬起来之后通过这底下走到后边把这个装上之后一扣就可以了 啊,这个是咱们的可以在大屏上大屏导航显示出来的 usb 记录仪是装在这个位置, 这个记录仪这个线是通过顶棚到 a 度这里, 顺着这个 a 柱把线引到这个地方,插到这个地方和咱们这个 usb 线对插上就可以了,把这里面的线就预留到就是这个位置,就都都可以了,不要太长, 把这个插头都插上,这个是主电源的插头,这个是真皮还是天线? 这个是叉 u 盘的, 这个是 usb 记录仪的线都给插上,这个是收音机贴线,这个是倒车影像的视频线, 都插好以后先试一下机子,把机子试好以后,这样把这个对齐 放上去,一按 一按就可以了,这些都做好了,颜色合缝,这个是桑塔纳刷头的效果,大街头 atd 夜视网刷头咱们也不用便宜啊, 清晰度绝对是没问题。最后就是测试,点开导航,看一下这个定位,一定位,这说明导航可以正常使用,然后挂上倒挡以后, 倒车影像也显示作者清晰度没问题。然后再看咱们家装上的行车记录仪,点这个高清记录仪打开,点一下可以打开,没问题。


大众桑塔纳拆车,先把表面翘板,把表面这个框给他撬下来, 四角有四个螺丝, 然后把主机拿下来慢慢往外拔就可以了。后面有两根线,这个是收音机天线,拔掉,然后这个是那尾线,直接对插就可以了。 收音机转接线 找工具,然后从把线从这里穿过来,这个是后视线,后视转接线接上 倒车检测线上 接好了,一定要用胶带缠一下。有大屏专用的记录仪,这是这是安装大屏的专用记录仪,先把记录仪固定在后视镜后后端的挡风玻璃上面,安装的时候这个线基本上都是对叉的, 现在是防线,防线的时候也尽量把它藏起来。 这是一共配备了两根 usb 线,一根 usb 线给扛到这里可以充电或听优盘。这是接口,所有的线顺好之后,然后用胶带捆一下, 下面开始连接大片, 这是 gps 天线玻璃天线, 后视转接线的插口, 这每个插口都是固定的,只要你插的进去他就是位置对的,插不进去位置就不对。 电源线接口好,充电好,充电就开机了, 这前面就已经装好了,这是后视线,主驾驶顺过来的,这是后视线,后视线已经顺回来了。 后备箱的塑料盒都是用这种铁的卡扣固定的,只要把卡扣每个给它拆掉,就黑色的这个就拆掉了。然后是摄像头,我们是固定在牌照灯这个位置啊,就把牌照灯给它拆掉, 先拔掉,然后换上我的摄像头, 直接给他按到里面就可以了。好,这个摄像头已经安装好了。
