江铃 e 两百充电器用可花充电器维修,修好了,现在测试一下电视宝 ktv 演示一百伏直流输出,然后现在发报文, 充电器启动输出一百六十八伏,上面指示灯闪烁正常,风扇体件转的呜呜的把模拟电源关掉, 豹纹正常充电器持续输出一百六十八点二伏,带两千瓦的载 江铃 e 两百 l 用武汉科华充电机维修,有需要维修的老板可以联系。

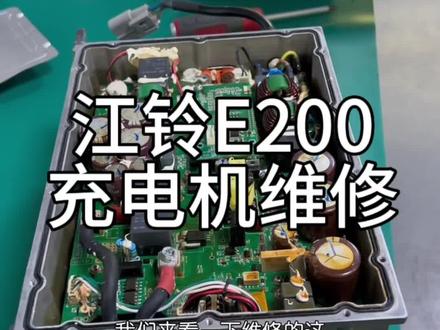

注意看这个电阻价值上千,嗯?为什么新能源只敢保电池,电控电机,最容易损坏的充电机却不敢质保?我们来看一下维修的这台将零一两百充电机,这台充电机集成快慢充一体, 客户反应无法充电。刷到此视频,给我一个点赞,给你分享这款充电机的通病,螺丝拆掉后,我们将上层板整个拿出,帽丝管全部安装在我们的下层板,对帽丝管一顿测量,数值全部正常。而其实这台充电机 有一个设计缺陷,他的预充电阻功率过小,导致长时间大电流启动而烧毁,烧毁后很多人不知道组织是多大,收藏此视频我告诉你两个电阻分别是一百五十欧亩, 为弥补设计缺陷,我们用四个三百二电阻并联,你们知道这样设计有什么不一样吗?所以这也是充电机不敢终身质保的原因之一。更换完现在我们进行离线 驱动,模拟电池电压一百三十伏,输出一百五十伏,充电电流稳定。你们知道充电机不敢终身质保的原因还有哪些吗?请教下,为什么这台充电机居然集成快充评论区和大家讨论下,谢谢!

嘉陵一二百的快慢充一体机,说是慢充不充电,现在修好了,测试一下,这是充电器的输出,这是电流启动 输出,一百六十八伏 停止。

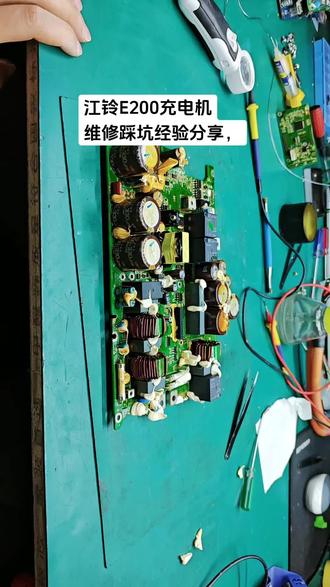

维修了一个江铃一二百的充电机。呃,炸管的充电机?嗯,现在已经给它修好了。修好,现在充电指示灯也亮了。呃,十二伏换十二伏换形线也有电了。嗯,等一会装车测试。 这个充电机修的有点曲折,总共修了两次,第一次修了以后又炸管了,里边的短路的管刚开始没有查到,没有查到, 后来又重新打开重新检测。嗯,底下那一块板是交封路的,打开确实有点难度。拆下这个板,光拆板花了两三个小时 啊,现在已经给他修好了。看这样子应该修好了,等会装车测试啊。

江铃一二零零充电故障。

江宁一两百充电机维修测试,设定电压一百六十伏,启动 变红灯 数字电压一百六十伏,停止。

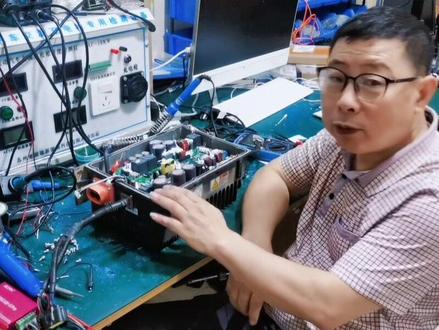

今天我们给大家介绍一款降温铃的一个啊充电机啊,这个充电机的话,他是这个有慢冲也有坏冲啊,我们可以看一下这个端口,他是这个样子这个端口,嗯, 这边的话呢是一个这个这个快充口啊,这边呢是一个慢充的一个交流口,这边呢是一个电视包啊,这电视包出来,那么我们看一下这个板子呢,他现在出现什么情况呢?就是说快充啊,也也不能充啊,慢充也不能充 啊,像这种有快充的,慢充的和 dc 在一起的这种啊,这个还比较比较少,所以今天呢我特地拉出来了,来给大家这个分享一下,分享一下这个我们把这个板子拆出来,咱们把这个板子 拆开以后,我们可以从这个板子上我们可以发现啊,你看啊,就是说他这个浴冲部分,浴冲部分的这个浴冲电阻,我们这原启动电阻啊,这个已经爆掉了啊,已经爆掉了,那么可见这一块肯定是有问题的, 那么我们怎么样的分析这个板子呢?嗯,他属于那个哪一部分呢?对吧?那么我因为我们学维修的时候,肯定首先一个你要拉到一个板子,你要对板子上的每一个啊,这个控制和一个单元要进行规划啊,先把它找出来。 好,我们来看一下,仔细的来看一下。 好,现在我们把这个板子拉开啊,上面这个板他是一个控制部分啊,控制部分就是他的第二 啊,在这块,那么下面这个板子我们可以看一下下面这个板子,下面这个板子的话呢,我们的整体的输出功率输出全部下面这个板子啊, pfc 啊和 wpm 的这个模块驱动都在下面这个板子啊,下面这个板子的话呢,他如果是这个模块机圈的话呢 啊容易看得出来他发黑了啊,我们目前的处理下,这个拿过来维修的是这个,还没有发现有这个把管子的这个哎爆管的这个情况, 这个板子主要我们看一下,就是这个板子烧黑了啊,这个这个位置我们看到啊,其实这个位置的话呢,这是一个啊启动的,我们叫 mc, 他这个燃起动,这是一两个启动电阻啊,也就是我们的所说的原始电动,然后我们对这个板 进分析一下啊,分析一下这个就是我们所说的 emc 电路啊,二百二十伏通过这边进来 emc 就是这一块啊,这一块这边呢就是说通过车出这边整流出来以后,这里他是一个支流的,一个三百这个这个三百八十伏的啊,一个 pfc 的啊,一个 pfc 的低压,这个呢是一个低压的十二伏,因他高压他的十二伏呢是从高压这边获取的啊,高压这边获取的,我们可以看一下啊,那么这边的话呢,他同时有有两个端口,这个两个两个真假的话呢?是两个高压的 冲天枪从这边输入,通过这两个保险到了这个直流这块啊,到直流这块,然后呢啊通过这个输出继电器啊,通过这两个张口呢输出直流到电池包这两个到电池包, 我们对他整个呢要进行一个分析啊,分析一下 他这个板子设计的比较好,就是他把那个 cpu 这一块啊独立出来的,我们在维修过程当中,如果发现 cpu 这个板子你不能确定的时候呢,我们可以把这个板子拿下来,单独给他一个供电 啊,到这个功能,我们这,我们看这个真假方面,这些他是这样摆放的啊,这样是这样摆放的,这样摆放的,那么这样一来的话,我们可以通过上面这个端给他进宫殿, 单独可以给这个板子供电,来检查他各个端口的这个电压,对吧?是否正常,所以他这个方便啊,他是插拔式的啊,可以插拔啊,所以这个设计的话,我们从我们维修的角度 来说啊,我感觉这个设计啊非常非常好,便于这个维修。那么上面这个板子他要通过 通过这一排,通过这一排针脚,我们在这这这个这一排针脚,然后呢又通过这个针脚啊,这个针脚通到下面的主控板,通到下面的主控板,也就是这个针脚和那个主针脚啊,来这个跟上下反自定的链接信号者通过的面接就靠这边端口和这边的端口, 这是一个风扇啊,这是风扇,这边呢单口呢是连接在这个信号口啊,你就是这个啊,你就是这个这个信号口,这个信号口上面呢有什么呢?就是说是我们的快充和慢充的控制信号,比方说我们的 cc 和 cp 啊,包括我们快充的这个 s 一和二十二啊,就是 s 正二十负,这是我们的看通信还有 a 一和 a 二 啊,快充的时候他必须要具备这两个电压的,那么都是有重力输出,有重力输出以后通过这个针角啊移送这个传送到我们的这个这个大针角上面,大针角这个的话呢是快充 啊,是慢冲啊,这个松脚是慢冲,我们这个慢冲呢给他加上一个,这边是一个十二伏,一个正,一个负,一个看高一个看低啊。单独给这边提供一个电压的时候呢,就可以,像这个里面呢像这个主控板啊,像这个主板的话呢就可以输送这个这个 cpu 上的一个供电电压就可以撤,就可以撤了 啊,这个板子呢,嗯,先给大家介绍一下啊,下面呢我们对他进行维修啊,现在我们来把修这个啊,鱼葱啊,就是这边的这个软启动部分,把这个电给换掉。
