ASPEN PLUS怎么看结果

好，我们下一步学习的是一个传递模块，传递模块呢，它是用来在物流和模块间传递信息。使用传递模块可以将啊流程的变量值从流程图的一部分复制到流程图的另一部分， 用户可以复制全部物流或任意物流的组成流量或任意的流程变量啊。最常用的是将一股流脂六股流股复制到另一股流股，也就是相当于从我们这股流股啊复制到我们的飞单二， 这样一个，就是无论他尽量变化之后，他把他的数据传递给他啊，这样是一个协同的作用，就是他俩是一个相同的，他变化啊，他俩还是一样，他不变，他俩还是一样。 然后它呢，还可以把它的数据传递给这样一个模块啊，也就是物流可以传递给 牛股，也可以传递给模块。我们看一下这个习题，离二点一最后两项闪装器，他是一个绝热闪装，因为刚才我们设置一个啊，热量是零吗？ 然后这时候要求我们啊，他的结果啊，要求将这个结果和等温散针进行比较，也就是让我们比较一下绝热散针和等温散针他们出口物流的一个差异 啊。若要将绝热闪蒸与等温闪蒸进行比较啊，则需将闪蒸器入口物流， cool 啊， cool out 啊，同时进入等温闪蒸器 啊，进行一个闪成计算，可以，这时候可以用传递模块去完成，也就是将他的一个数据传递给他，再传递给他，因为他要是等温的话，他他的温度是等于他的温度，对不对 啊？他的温度就要等于他的温度，所以他要把数据传给他，他要把温度也传给他，这样实现一个变化， 要不然他是没法去啊，去直接设置他的温度，和入口物流啊，是一样的，所以他必定要设置设置一个温度，而这个温度要和他一样啊，所以会设计一个传递模块， 我们，啊直接去试一下啊，传递模块在什么地方呢？ 好，我们来看一下，传递模块还是在我们这个一个计算器下面，他是有一个传输，就是我们的一个传递，直接新建一个，这时候我们另存了吗？我看一下， 连传一下，我们连传为第三个题， 好的好，我们的从是什么意思？也就 from， from 就是 to， from 是从什么意思？也就是我们的啊， 原始数据流股啊，我们想把哪个数据给啊传递过去，传递哪呢？也就是我们的一个啊，诶，这个题我重新看一下， 好，我们来看一下啊，就是这样一个流股，我们要把这个 散装器入口物流，就是软件器出口物流， go out 啊，把它给传递出去，好，传递到哪里呢？ 传递到我们的这个啊流股啊，复，将这个整个流股，我们把它给复制到啊，我们，哎，好，忘了，忘了一件事，忘了我们再建一个闪着的一个模块， tom， 好，我们这个三拍 好，另外一个没什么用，我们就不做修改了 啊，好，我们这时候啊，我们来随便给定这样一个啊，数值看一下 啊，这是我们随便给定的数字，我们一会看看他能不能把这个数据给传过来呢？啊？这个我之前也没有试过，我是直接把这个流股的结果给复制过来，这时候我们来看一下，我们用这个传递模块能不能把这个数据的结果啊复制到和他一样呢？ 这个我也没试过，我们来试一下啊，这个闪着模块我们就随也是随便给练 看一下。 好，我们来传递一下我们的流股啊，传递到我们的 feeder， 那我们再建一个，将这个流股的一个， 好，等温闪蒸，那就要让这个闪蒸模块的一个温度和前面我们的啊原始物流的温度相等。 哎，我们这个不能选点这个啊，我们应该选点这个流股变量 啊，应该是这个啊，模块儿或流股变量啊，我们应该选择这个它的类型，是啊，也是我们的一个 stream veriple 是我们流股嘛，流股的一个温度， 流股就是它它的一个温度啊，这时候应该是对的。好，我们 来新建一个，新建一个我们的模块，传递到我们的模块，也就是我们的 fade 二 blog vrab 里面的，呃， zebra 里面的一个温度。 哎，好了，这时候我们啊输入完成，我们去运行一下，看看能不能实现 啊，出现结果我们去看一下。看，首先来看一下啊， cool out 和飞单儿，然后看 product product 啊，我们打开 go out 和 fit， 呃， fit 二好，然后再看一下 product product 二好，是否完 完成了这样一个传递过程啊？啊，首先他传递给他就是 pull out， 传递给飞丹，他俩是没有任何问题的啊，对吧？一模一样， 因为咱们刚才输的数据 b 的二是完全和它不一样，我是随便输的，所以传递过来的数据对不对？ 好好的。然后这时候 product 二，我们来对比一下啊，这个题目的问题，也就是啊，比较一下这个等温产证和绝热闪电的一个结果。 product 是我们第一个就是我们绝热闪电的结果， product 二呢，就是我们的一个。 呃，这个等文产证的一个结果。哎，这样一看的话他俩也是没什么差异，对吧？这样的话我们比较完毕这个题就结束了 啊，没什么问题。 好，我们再来看一下下面一个。

好，我们现在开始我们第十六讲的一个学习啊，第十六讲我们来讲收敛与工厂诊断 啊，这节课前一呃这节课的设置呢，主要是一些理论的学习，以及啊三个立体的一个收敛判断，以及故障的一个诊断啊，收敛的一个方法，还有故障的一个诊断的去啊这样一个学习 好，在我们流程模拟中呢，经常会遇到一些收敛的问题，比如我们的循环啊，搭不搭不上，这个循环它是出现错误的， 好，我们循环接不上，然后或者是我们的塔出现一些收敛的问题，或者是我们的换热器啊，这时候出现一些收敛的问题，无论这个流程收敛啊问题，还是单元模块的收敛问题，也就是我们的循环收敛还是我们单元模块收敛啊，都可以看到看这个阿斯盘的 一个啊，帮助文件都可以去找到一些有用的信息啊，这里我就不带大家去看了啊，我们阿斯文 help 里面呢信息是非常多的，可以帮助我们更好的了解阿斯文 啊。首先呢我们看一下这个流流呃收敛的选项，我建一个 aspir 门店，带大家一起去看一下 啊。这节课是我们的一个方法课，也就是我们啊如果出现了这些收敛的问题，应该怎么去做？然后这个地方我们结合我们以前学的一些简单的模块啊，换热器塔，还 还有一些反应器之类的东西，然后这节课就到我们的一个啊，简单的一个收敛的这个问题， 当这个问题我们学习之后，再加上我们以前学的一些简单的单元模块，这样的话后边我们就会可以做一些复杂的一些模拟，还有一些啊，我会代替大家做，至少有八个工艺流程吧， 然后每节课讲一个比较完善的一个公益流程，带着大家去看一下我们如何去构建一个流程。 bc 指示这个流程收敛。 好，我们新建一个模板 啊，首先来看一下这个收敛的选项，好，我们可以进入收敛，然后选项这个页面啊，他会有一些参数，比如我们的啊，断裂的容差 tolerance 啊，还有我们的一个啊，撕裂物流设计规定以优化问题的收敛方法啊，然后影响计算的顺序，然后还有收敛的相关参数，带大家去阿斯文界面看一下啊，在我们模拟模块 啊左侧，左侧工具栏啊，这是上节课我们给大家讲的一啊，工艺流程选项模模拟分析工具这里面的，然后这时候我们来看一下这个收敛这个选项 里面有这个 options 选项，选项里面啊，我们点开选项看一下先啊，他会有这个撕裂收敛啊，允许的容差 tolerance 啊，我们默认是零点零点一，然后我们的默认方法有这个 weeks time， 还有 direct 直接啊，不饶一顿啊，不饶一顿，不饶不落一顿，牛顿迭代法，还有牛顿迭代法啊这四种方法， 然后还有单设计规范，多设计规范，还撕裂和设计规范优化这几个部分，然后还有一些顺序，顺序，这个设计规范嵌套，包括内部，外部，然后还有含撕裂 with 啊，这个 tier 啊，就是在这个左侧这个收敛的这个地方啊， 有我们的这个 vegas， 还有直接正正哥，还有 bright， 牛顿啊， newton 这几个，我们来看一下这个界面和我刚才跟大家介绍的一样啊，这个就是默认这个就是啊方法，然后 收敛方法。刚才给大家讲了一下啊，简单的说了一下我们的收敛方法有几种呢？也就是有七种，包括这个啊， wigston， 它是还有直接迭代啊，直接收敛方法，还有这个 second， broaden， nooden， complex， sqp 啊，这几种不同的方法适应的一个范围就是在这个表里面啊，然后在这里面呢，在这个 convergence options messer 界面，我们可以设置各个收敛方法的一个参数，我们可以看一下 啊，就是这个方法，我们可以看这个啊，他这个地方的一个参数，就这几个参数。如果啊，以后我们可以看到，如果这个收敛，他要是不啊不收敛的话，我们可以修改这些参数，让他去收敛啊，比如这个 啊，最大的次数，然后还有这个加速参数啊，这里面他都是有他的一个啊收敛参数，我们可以去修改这些修炼呃，收敛参数，让他更容易去收敛 啊，然后就是我们的撕裂物流了，然后这个是收敛里面的撕裂物流，然后它的规定啊，选择断裂物流啊， 然后这这就是这个撕裂物流这一项，就是我们可以选择撕裂哪一个流股啊？我们这里面没有，就是左侧这个撕裂， 一般我们选择撕裂流股呢，是可以让他加啊，为了让他更好的收敛，然后并且赋予撕裂物流他一个出局啊，是为了让他更好的收敛， 好，我们选择断裂啊，一般也叫撕裂物流，也叫断裂物流，断裂物流后啊，可以为断裂物流提供出值 啊，如果我们不提供出职呢，他会默认为零，但是默，如果默认为零的话，他就很难收敛啊。出职有助于流程收敛，尤其是回路中包含精略模块啊，如果我们输入了某个循环物流的信息，阿斯文会自动把这个物流设置为啊撕裂物流 啊这个收敛模块，我带大家去看一下，我们可以规定啊收敛模块的收敛方法，容差收敛，变量， house 分啊，自动定义的收敛模块，无需指定，我们可以看一下，一会有一个例题，然后我们啊我带大家去看 看一下，左侧，好，左侧这个地方有个收敛，我们可以去新建，新建啊， c v e 就是我们自定义的一个收敛，可以选择他的收敛方法，包括这个割割线合成，直接啊， vex， ten， sqp， new 的，这这几个 就是在这里面新建啊收敛这个地方，假如我们去选这样一个啊， proe 的啊，这这就是这个东西，我们会选择他的一个优化的东西啊。稍后有一个例题我会给大家讲的更清楚一些，这里面先带大家做一个了解。

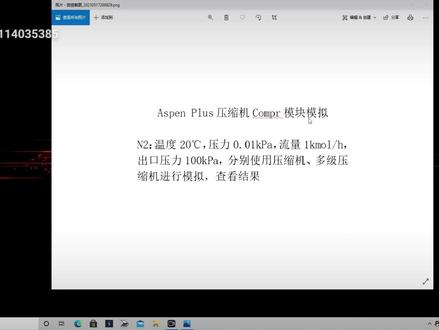

阿斯奔普拉斯压缩机模块模拟氮气温度二十摄氏度，压力从零点零一千帕压缩到一百千帕，分别使用压缩机和多级压缩机进行模拟。查看结果，点开阿斯奔普拉斯， 点击新建选用工具模板， 输入氮气，点击 nice， 选择悟性方法 id l 进入模拟环境，选择压缩机模块，添加物料， 更改物料名称， 点击 nice 进口温度二十摄氏度，零点零一千八二十摄氏度， 零点零一千 卡，流量是一千瓦每小时。点击 nice， 选择压缩机模型，选择等商模型，压缩机的出口压力一百 前帕等商效率零点八，机械效率一，点击 nice 运行查看结果， 查看结果，压缩机的功率是三十三千瓦，物流氮气出口温度是三千四百四十摄氏度，这是由于高压缩比造成的温度上升， 与现实不太相符，使用多级压缩进行一个模拟。

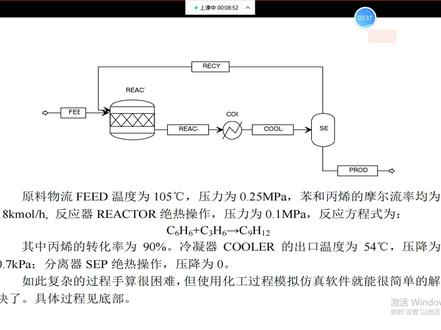

好，我们现在有这样一个例题啊，刚才就是一些理论的部分，然后大家可以去看一下 ppt 这些地方啊，我讲的也是在啊，就是帮大家去啊，比较 浅浅的去认识一下，然后我们通过一个例子去把这些理论去应用一下，看看我们会遇到什么样的问题，并且去并且去解决他， 我们去构建这样一个流程。好，我们仍然是啊，把我们这个图给截下来， 左侧我们 输入它的一个物性主分，好一边板是 c， u， m， e， n， e， 好，一点半，我们输入进来，然后我们输入丙烯， sure， ben， 好，好，这三个物质输入完成之后，我们根据题目选择物项方法为 r k， so， 啊，这个地方我们有，方法啊，方法我们选择 r k。 效果啊，之前跟大家教过，大家简单的去寻找这样一个啊，步行方法，我们直接在这个地方输入输入 r k 就可以，然后在这里面找 更快的去找到这个户型。方法，然后我们选择模拟模块啊，在这里面呢，我们还是啊先保存一下，保存我们的文件，选择文件丢失啊，我们选择这个 看一下啊。 v， 这是第十六次课啊，第二把啊，第一，第一次课的第二题， okay， 然后我们来啊，输入这样一个物流啊，这几课内容量啊，三个题，虽然只有三个题，但是这三个题的内容量还是挺大的 啊，我也不给大家改变这些啊，这个流股信息了，大家节约时间。 好，然后我们换，呃，这个反应器出口还有一个换热器， 换燃器，然后是闪蒸器， 然后是一个压缩机啊，压缩机我们给它旋转图标啊，水平翻转，他就过来，我们把这个物流给连上， 这是出料物流，这 product， 这是进料，这是压缩机的出口啊，压缩机的出口我们直接连过来 啊。构建好之后呢，我们去看这个题啊，他的一个进料，然后对齐一下，还是 control b 这几个，这几个都很齐了，好了，我们下面就不做什么改动了。然后我们输入进料信息啊，进料条件呢？它是二十度啊，七个八， 零点七兆帕就是七个八，然后流量是五十千 m r 每小时 啊，它的一个丙烯的摩尔分率啊，丙烯的摩尔分率，我们选择摩尔分率，丙烯的摩尔分率是零点三， 好，本的模块分率是零点七啊，对不对？对的，没问题啊。然后我们去输入模块的一个参数 啊，反应器，反应器，反应器的，呃，压力也是七八，然后温啊，热负荷，热负荷，我们选择负荷，负荷是绝热零，我们输入反应 好扁膝和板， 它生成一边板 好扁斜的，转化率是零点九 啊。大家如果在电脑旁边的话，可以和我一起做，可能我输入的稍微有点快， 还不知道大家能不能跟上啊，因为我之前也是先做了一下，然后啊， 所以的话速度会稍微快了那么一点，大家可以去看一下也行，然后再加上自己去了解一下这个过程。你可以啊，不一定全部出进来啊，我们这个换热器的温度，出口温度是六十度，我们不做压降处理 好，然后我们的这个闪真模块它是一点四八 好，这复合已是零，绝日战争 买压缩机出口压力是七个二好，我们选择等上吧， 哎，错了，七个八，好啊，这时候我们就全部输入完成了，我们首先去运算一下。 好，这时候我们去看一下这个啊，他让我们要求调节冷气啊，冷却器的一个出口温度，使得产品 product 中的丙烯的摩尔分率不超过百分之一 啊，这个我之前去试了，这个好像比较难以收敛，我啊一会给大家调的话，我们先调整百分之二，主要是为了了解这样一个过程。百分之一的话，一会也试一下啊，我们先看一下这个啊， 啊，这个出口，它的这个 mark 分率是多少 啊？是零点零三，百分之三点八左右啊，比我们的要求要高一些啊，我们这时候还是我们学到上节课的方法，我们来用这个啊，工艺流程选啊，这个工艺流程选项里面的一个数据规范，我们去这样一个计算， 首先我们输入一个设计规定，新建好，我们把这些多余的都给删一下，输入一个设计规定。好，我们的变量呢，自变量 啊，就是我们的定义呢，我们的音变量就是我们想要的是什么呢？是我们这个 product 中呢。呃，丙烯的摩尔分率，我们看一下摩 啊，这个丙烯的，我们直接右键复制，把它给粘贴过来啊，好，这时候我们就输入完成，然后这时候我们啊，我们把这个样品的变量名给他复制过来。 好，我们要求他是零点零一啊，但是这个我之前试过了，问有点问题。好，我先带大家看一下。 好，我们的变化是什么呢？变化是我们的一个模块变量啊， block verb， 然后是我们的必 b b b 二， b 二的一个 temperature 啊，指定温度啊，我们给他一个较宽的范围吧，负二十到八十。 好，我们去运算一下，看看能不能得到结果啊？我之前试过，他是得不到一个准确的结果，而这个书中他是得到了一个啊，得到了一个结果。我，我看一下先 啊，啊，他这个人中是含有警告的 警告了，好，我们先不看这个了，你先保存一下啊，我们看一下啊，我们假如我们的输入啊，这个地方给他稍微扩大一点，我们会会不会完成？ 嘿，这个地方还有警告啊，那算了，我们依然用这个连 面连一啊，他只是出现警告。 好，那你有警告就先有警告，我们看一下如何把这个警告给他消除掉。 好，我们看一下我们这个立体的有哪些要求呢？首先我们看一下他默认修炼下的一个运行结果啊，就是啊，这样一个运行结果，这时候呢，我们去做一个撕裂物流的一个设置 啊，我们选用 s 五作为一个撕裂物流啊，撕裂，刚才给大家讲到了，我们在左侧的这个地方有一个撕裂，我们选择 s 五啊， 我们去做一个运算试一下啊，还有警告，然后我们给 s 五赋予出局啊，赋予出局的话，我们可以去双击这一条线 啊，嘿，我们可以双击这一条线，给他输入这些温度，压力、流量，还有这些组成啊，也可以去用我们的一个结果去做一个调和，调和的话就是把这些东西都给他放进去， 这样的话我们双击点开看一下。好，这些东西都给他输进来了啊，这时候我们再做一个运算试一下， 还是有警告，我们先不管这个警告，我们初始化一下，再运算一下，如果要有警告的话，那就让他带着 警告吧，我们最后可以把这个警告给他处理掉。 好，现在就是还是有警告，那就让他带着我们看一下，我们让他截一下图， 然后我们来创建一下我们自定义的一个 wiggstan l second 法修炼模块。 这个地方我们如何去创建呢啊？这个定义四点五流已经给大家讲过了，就是这样定义，如果大家呢涉及到一个简单的循环去定一个四点五流，很容易让这个这个啊，工艺流程去收敛的。然后我们看一下创建我们用户自定义的一个 啊，这个手点方法啊，我们新建，新建好，我们 c v 一定义的这个类型是 wigs ten 啊，它呢是用来啊，定义我们的私列物流啊，这就是 s 五了。 ok， 那我们再定义一个几个 a second， 这个是用来定义那个 a second， 就是这个勾线啊，这个 second 啊，我们是用来定义定义我们的这个设计规范的啊，然后我们用这个玩意啊，这个来给它运算一下 啊，结果还是有警告啊，也无所谓，是我们的这个 啊，依然是我们的这个设计规定啊，出现了一个问题啊，我们现在先不管他啊，警告的这里面他我们先不管， 然后我们去这个界面啊， next 界面将断裂物流啊，收敛不快内嵌于设计规定啊，收敛不快内嵌哦，内嵌一下， 就这个嵌套的一个序列啊，我们最深层的序列啊，是这个 c v 一啊， c v 一是我们的一个啊，撕裂物流的一个收敛模块，让它内嵌于啊这个 啊，设计规定的首选模块，就相当于我们一个大圆里面抛一个小圆，再抛一个小圆啊，里面最小圆呢是最深的，前头是被套的最深的，然后 c v 二他是最外面的一个大圆，他是 值最浅的一个嵌套。好，我们这时候再做一个运算 好，然后我们按照完整的顺序啊，删除四中的一个欠套顺序啊，我们如何？

好，我们再来看一下下面一个，这是灵敏度分析，这个灵敏度分析， 灵敏度分析跟大家讲了很多遍了啊，我们这时候来直接先看一下这个优化，最后来讲这个灵敏度分析，因为灵敏度分析他是一个比较啊啊，我们经常用的一个，跟大家讲了很多遍了，怕一会没有时间来，先讲约束，后讲灵敏度分析优化约束， 哎，还是先看一下吧，因为这个也是立二点一，否则一会还要重新打开啊，这个灵敏度分析就是另外一个，我先把这个灵敏度分析简单一过啊，挺简单的 啊，灵敏度分析他是考察关键操作变量与设计变量之间如何影响模拟过程的工具啊或过程就是我们需要知道一个字变量，一个音变量啊，字变量是如何影响音变量的呢？我字变量越多 越少，他会对我们的一个目标变量他有什么一个影响？是增多减少还是先增多或减小？先减小会增多呢？还是出现一个这样极大值极小值的啊，就要学到知道我们这个灵敏度分析， 然后我们考察一下历二点一中冷凝器 cooler 出口温度对闪亮器底部啊，这个 product 一平板摩尔分数的一个影响。 cooler cooler 出口温度啊，自变量是出口温度啊，音面上是这个一平板摩尔分数。好 好，我们去去去算一下，我先把这个链存一下。第四个 还保存了吗？先保存一下再永存 好了。第四个啊，我们先把这个设计规定给删掉，否则的话设计规范在的话，我们的一个灵敏度就容易出现问题，删掉。 好的啊，这时候，然后我们分析一下它的出口文度对它这 product 中一平板摩尔分数的一个影响啊，我们的面对分析在哪里呢？快点的找的就是这个，直接在这主页里面， 这里面有个灵敏度啊，然后我们左边正常的一个召唤呢，在我们左边的一个模拟分析工具里面，第一个灵敏度分析啊，新建灵敏度分析。 好，我们来新建一个视频的分析啊，我们的操作编号，也就是我们的自编号是什么呢？是我们的一个啊，出口他的一个什么来着？借一下 出口温度，我们出口温度好，出口温度也就是我们的设置的温度嘛， 嘿，可以很快啊还，这还是这个粘贴快，对不对 啊？粘贴的话 啊，我们的出口温度从二十到一百五吧，我们来看一下它的一个 好，我们增量是二度 好，然后我们的音变量，音变量也很好找，是我们的 product 中的一兵版的一个摩尔分数， 摩尔分率，摩尔分率一边板，我们直接复制，然后到我们这里面来粘贴进来即可。然后这时候我们直接填充变量好了，把多余的东西关掉， 多余的东西给关掉。好，我们保存一下，然后运行。 还有一点小卡 啊，可能是带着计算器的问题啊，一会我们把计算器也给删掉 啊，很正常，我们把计算器给删掉啊，计算器 把他给删掉，他很影响计算的，他很影响灵敏度的啊，我们传输传输没问题 啊，传输也给删了，传输也给删了吧，选择 它影响我们的一个计算运行 啊，这如果出问题的话，也可能是我给的温度范围太广，他循环不收敛啊，都是有可能的，我们一会打开结果看一下吧， 人民的分析他是很容易出现问题的，尤其是带热循环的情况下，因为他每个温度对应着不同的一个啊，一个一个一个采出比啥的。 我们先来点开看一下啊，前边都是没有问题 的，我看一下什么时候出现，最后一个一百五出现了一个警告。这时候我们先来画一下图看一下，这时候是 x 轴，是我们的自变量啊，操纵变量啊，纵坐标，是我们的一个采集变量。

阿斯芬 plus 金流塔简洁房设计一本奔逸西净流塔，净流量一万两千五百公斤，每小时温度四十五摄氏度，压力一百零一点三万五千瓦质量分数一本零点五八四三奔一七零点四幺五，郊游零点零零零七， 计算最小回流笔最小理论板数，实际回流笔尽量位置卡点温度，打开 sunplus 点击新建选员工 怎么办？ 输入一半分析 交友以正时正时期玩为主，探时期 请三十六，点击 nice 方法，选择 pr 方向，点击 nice 进入模拟环境，选择停留他添加无聊信息， 更改无聊信息名称， 天津的 气流量，温度和压力温度四十五度压力一百零一 一点三二五千胖质量很爽。 零点五八四三，零点四幺五零点五八四三零点四幺五零点零零零七这样流量 一万两千的 比是实际回流比的一点二倍。两年气和在飞气，两年气压力六千八，在飞机压力是四千八六千八 十四，前爬轻关键组分一磅零点九九九一 分析零点零一四二，点击那个 进入模拟环境，点击查看结果，最小 六比四点二，实际回六比五点一，最小理论版数三十四点五，实际理论版数六十四点八，进料位置是在第二十四点九排位置， 金字塔的分离温度是五十四摄氏度。

啊，各位同学大家好，我们今天要学习的是阿斯鹏啊这个软件，然后阿斯鹏这个软件的话就是成立的时间也比较久，然后呃是一款非常强大的这个机化工设计动态模拟 啊，本计算于一体的大型通用过程模拟软件啊，它起源于上个世纪七十年代后期， 我当时是由美国能源部的麻省理工学院组织，然后经过开发多次开发，然后然后就有了现现在的这个阿斯坤，我们可以看到这个软件， 然后接下来我们介绍一下 aspen 软件是如何来使用，然后刚开始的话就打开 aspen 之后我们可以看到呃这样一个界 面，这些东西可能大家会好奇，因为这些是我以前做过的东西，他会啊存在这里，然后大家你看以后做做完东西之后就可以快速从这里双击一下他就他就可以直接过去，然后接下来咱们看一下怎么使用。 当打开软件之后这里有一个新建，然后我们双击一下，然后就会出现我们要做的这个东西，然后就是大家可以看左边这块，你看有一个空气分离、化工、化学工艺，电解质、气体处理， 然后还有制药聚合物各种类型的，这就适用于我们各个行业，如果就是有专门的，就是你要去干什么，就可以把这个给 选上，然后这样的话，他那个主要这个是什么目的呢？就是因为他可以直接就是进入那个悟性，这个东西我们后面会说，然后接下来他们从常规的开始，然后选择一个通用的 点击创建，因为我们这个是汉化版的，所以就是啊大家看起来也轻松一点。 嗯，在这块呢我们可以看到的就是他有他在这块框下，框下边框这块有悟性模拟、安全分析和能量分析啊，咱们先从第一个悟性开始介绍 啊，你看大，大家可以看这块这个小的这个箭头可以点一下，他可以把这个栏给啊收起来或者下放啊。在我们要做一个模拟的 时候，就需要给他定义要模拟的这些东西有哪些物质，然后接下来咱们进行一个简单的模，就简单的放 啊，咱们可以简单的来啊进行一个输入，然后看一下是如何输入这些东西 啊。咱们就是从咱们今晚的学习目标，就是从啊简单的一个流程模拟出来，他把这个简单的流程模拟出来，然后啊然后把每一个功能学习一下该如何使用。 然后比如咱们就做一个很简单的模拟，就是我们做一个什么样的模拟呢？嗯，咱们就 输入三个组份，然后再输入最长在这个模拟里边有最常用的那些流程，然后这个模型咱们去建立一个，这就是今晚咱们的学习目标。 然后接下来咱们梳一个组缝，梳组缝的方式呢？有很多，嗯，怎么梳呢？嗯，然后你看双点一下这个，让这个边框变成 左边的这个小箭头跳动的时候，咱们就可以开始输入了。比如咱们输一个甲虫探清三氧， 探清三探清二氧气，咱们可以直接输入他的话爵士，然后点点一下，你看他没有识别出来对不对？这个时候咱们该怎么 办的？就需要点击这个查找按钮，然后点一下，然后咱们这个地方需要输入它的 c s 号，那我们就可以去百度一个 c s 号， 然后如果，如果大家记得这个 c s 号，那最好了，然后咱们就可以直接输入，对不对？好，接下来咱们先去百度一个他的 c s 号什么的呢？已重，对吧？已重 c s 号，然后咱们去看一下， 嗯，它的 c s 号在哪里？大家在以后模拟的时候可以提前把这些东西啊提前给 整整理好，然后做的时候就有头绪，然后咱们把它的 c s 号复制 在这里边，然后开始查找，这有 cs 号的时候，他是一个精准的查找，就是你他里边就是这一个，然后我们看甲虫是第一个，对不对 啊？四十六，然后他的沸点是七十八左右，那就合适。然后我们把它选上，然后添加左边这个，看到了吗？添加所选化合物，你看跳出来这个边框是什么呢？是否想要重新命名组缝 或向列表添加，那我们因为就是已经放进去了，对吧？如果没有放的话，可以直接在这块添加，那我们放进去了就可以进行一个替换。 ok， 好的，咱们去看一下， 咱们可以看到这个组缝类型 是常规的，为什么会有类型的？咱们点一下就知道他类型里面有很多，比如你要做一个聚合物的，那你就可以点这个，然后还有一些油品花样分析的，就可以点这个，对吧？就是很多，还有固体，比如你要做一个电视制乙缺，对吧？那你就可以把 电视选成故乡了， ok， 然后这个的话就是他的祖父的名字，这个的话就是在英文的话，一重英文的情况下的名称，然后这个就别名啊，然后第一个输入完成，第二个我们去输入一个水清二样 点一下，因为水是很常规的，你只要输进去这个组分，他就会瞬间跳出来，这就是咱们的输入的第二种方式，如果没有的话就可以去直接输进去，那么再输一个甲醇水，再输一个什么呢？再输一个乙烯 一把判二千四，看可不可以啊？也可以，然后就出来了吗？然后如果没有我们做了，接下来咱们用另一种方式进行直接查找输入一个什么东西呢？ 嗯，咱们直接查找一个，嗯，甲醛吧，啊？直接搜一个甲醛来啊，继续在这里搜 打拳的 cs 号， 嗯，它在这里，对吧？然后咱们给它复制上。好的，然后咱们去他们的呃 aspect 里边把它粘贴上去， ok， 然后把它给选择进去添加上， ok， 好了，这就是第二种添加方式，第一种的话就是 把名字输进去，然后再找第二种，就是直接输上他就有了。第三种就是直接可以去输，然后输，让大家觉得这个名字的话可能记不住，那也可以在这里重新把它改名字，点一下，然后把它 删掉，然后重新输一个咱们熟悉的名字，然后点嗯，他就可以，你看是否重命名，那就是或或删除并替换，那我们需要重命名，就点一下重命名，这样的话就在主缝这块就输入完成了 啊，输入完成之后呢，咱们啊如果不知道该怎么办，咱们就去可以去看一下这个界面，这里有一个下一步， 这下一步是什么意思？你看制转制需要输入的下一输入页，如果你就是不知道该怎么做的时候，那我们就可以点击这个下一步，那他自然会带领我们去 跳转到这个悟性的选择方面。悟性的悟性的选择的话，后期我们也会详细的把悟性啊分分开讲一下，因为悟性的话是一个比较难懂的点，然后这这块的话，咱们就简单的选一个他应该用的悟性，你看 啊，悟性的话就相当于我们刚开始进去的时候，不是有一个啊，他是要选择石油类的呀，还有气体类的各种类型的，这个方式有什么好处呢？他就可以方法过滤器直接给你跳转到某一个界面，像这种你看就是天然气和石油的， 那个的好处就是直接给你把这块给你跳转到这块了，你就后期不需要再去选，如果我们不知道要选什么，那我们就可以后期再来学习如何选择悟性，我们这里选择 nrtl 这种悟性方式，选完之后这里有一个二元交互参数，点一下这个参数 进去之后有一个二元交互参数，那咱们再去看一下二元交互参数是如何的，他就是水和甲虫这样的二元交互参数 里面参数是怎么来的呢？他他都是通过啊我们的这个物系那种选择的方法，然后给他计算出来的，想必大家肯定有一定的了解，看做完这些该怎么办呢？咱们进行一个运行看一下结果运行完咱们看一下就是输入正 确，是否正确，咱们看可以点这个控制面板就可以打开，目前运行完之后的结果他就会呈现在运行控制面板上边啊，没有东西，那我们就可以接着输入了 啊啊，顺顺便说到这里的时候，就给大家都把上面这些啊边框这些 介框图介绍一下。嗯，这个话是下一步这个是运行，然后这个的话是重置，为什么会有这个按钮呢？就是 阿斯顿的话他会累积，就是你就是做错，比如你第一次做完了，然后做错了，但是你下次又又改了一下，改完之后你点了个运行，但是他你发现你明明改对了，他为什么还会错呢？就或者你就是这就是无法判断你是否 已经改对，那你就需要重置一下，重置完的好处是什么呢？他就是不会让这个错误累加，如果你没有重置，那你就是前面做做错了，他会把这个东西给 累加下来，就是错误累累积叠增增加了，然后你还没有办法去分析出来他有没有做错啊？问题出在哪里了？ 嗯，然后这个的话就是控制面板，我们现在点的就是控制面板，他就可以告诉我们我们现在就是做的是哪一个东西，然后你这个东西有什么问题啊，然后再看一下。 嗯啊，还有一个就是等会转到那边去，我们就给大家再说一下啊，然后 悟性啊，把悟性也给大家讲一下，你看这个方法里边就是选择它的悟性。嗯，这个悟性呢啊悟性包括模拟所需要的化学系统窗体啊、用户 啊，可以自己定义这个组份啊，定义他的悟性方法， 还有可以定义这个化学级，化学级是什么呢？就是这个数，就是这个化学级和物性，就是这里啊，可以自信的自自行去添加它，然后就可以让你做的这个东西 啊更有科学依据。然后接下来当我们输入完 啊，输完主缝规定他的悟性方法之后，接下来咱们的下一步就是，可如果我们不知道该怎么做呢？我们就点一下下一步， 嗯，看啊，点击下一步，在这个页面他没有跳转，为什么呢？我们啊应该是有，应该是有已经点过来过一次的原因，如果没有点，你看现在我们点击下一步，他会告诉我们该做怎么看。工艺流程模拟的 第一步是通过放入您的单元操作模块及其连接流股来定义您的过程。工艺流程连接什么意思呢？就是在这个界面的时候，我们就需要用一些模型，然后进行一个工 简单的工艺流程模拟。嗯，在这个窗口我们可以看到，当我们这个 有半个红色的时候，就说明这个东西需要啊，就是这个地方需要输入输入不完成，不完整啊。接下来咱们在这个模型 掉色板，然后选择一个模物，就是一个呃，物物料，这个线的话就代表进去的物料，然后初始的物料我们要给他双击一下， 双击一下进去之后可以干什么呢？你看红半个，半个圈，红红色的这个半个边框就说明我们没有输入，当我们给他定一个常温 的温度，输入温度的时候，输入常温的温度，常温，这就可以根据我们要去模拟的这个东西，他的这个性质来物理性质来决定吗？然后还有输的这个如果他是这个状态下是多少的压力，然后我们给他定一个长压 啊，还有他的这个定这个东西，他他的流量是多少，然后我们可以给他啊，这个地方我们可以就是流量集中的话，他有三种四种选择方法，质量、模二、体积、标准体积， 还有一个是体积，那我们可以常规的选择一个质量或者膜，然后选择完质量，比如输入一百千克每小时啊，这个的话也是可以调的，这里有各种的单位供大家 来选择，我们常用的就是这种啊，在温度的时候也可以调，在压力的时候也可以调各种压力，各种温度的 啊，单位都可以由大家来自行选择啊。当选择完这些之后，我们就需要来输入它的这个总流股是一百 千克每小时，那我们就可以把这里改成质量分率，当我们这里输入的是摩尔的时候，那我们就需要把这块改成摩尔分率。 如果我们这里输入了模二，但是也是放了模二流量，那他就会依据这边的来，这边的依据大家就可以给删掉啊。在这边也可以直接输入，比如他是一百，这是两百， 乙乙烯是三百，然后甲醛是四百，大家还记得这些是哪些东西吗？也就是我们改完它名字的好处，你看大家可以看到这些总共呢是一千，对吧？ 那我们也可以在这直接输入一千，把它调成模二分率，这个是占的是总流股里边的百分之多少，比如这个就是零点一，对吧？这个呢当然就是零点二了，这个就是零点三 啊，这个就是零点四，看它的总共的摩尔分率的 总总的是一对吧，就就合适了。然后大家可以看这款，当我们把这些东西输入完成之后，由原来的半个半圆球，半半球是红色的，变成了打绿号，打打打对勾了，对吧？就说明输入完整了。 然后梳完牛骨，咱们比如要给他进行反映，那我们就需要给他的原料进行一个原料的预处理，预处理就包括很多了，加压升温，对吧？然后咱们这个的话，就是你看大家可以看到 这混合器是什么东西呢？混合器，比如你看进了一股流股，然后又进了一股流股， 这是一股流股，然后再给它进一股流股，然后出去的时候是一股流股，这样的话就 混合器的好处了啊，在我们在我们输入混合器的时候怎么用呢？ 大家可以看一下，当你选择一个物料之后，然后你选一个混合器， 大家可以把混合器这个这个东西，大家你看这个混合器，你把你把这个选上，在这个页面，在主供应流程面板上这么点一下，他就放上去了 啊？如果点如果，你看如果，如果你点一下放上去，结果没有控制好，又点了一下，又放上去一个，然后这个时候怎么取消呢？只需要点一下鼠标的右键就可以，他就会变成这个箭头，看到了吗？每一个的这个模块都是一样的，都是这种 的方式，然后如果我们输入多了怎么办呢？全选，然后点一个删除， 如果没有找到删除按钮怎么办？也可以点一下鼠标的右键，给它裁剪掉就好了，然后就把它给取取掉了， 然后我们有一个这个选上的这个线条，对吧？选上的流股，那怎么把这个流股接上去呢？ 只需要轻轻双击一下这个箭头，你看他就变成了这种类型的，他就和刚才的这种 啊，两两两头都是小箭头，他就不一样了。然后我们把这个和红色的这块对齐，轻轻点一下，单击一下鼠标，他就连上去了 啊，这块的话大家可以多练一练，然后就会熟练的操作，你就你就懂了。然后咱们这块都不需要了，那咱们要么就是把它给裁剪掉，要么就把它直接给删除了， 举一反三嘛。然后所有的流股，都所有的模型啊，所有的这个东西都是一样的方式，就是点多了， 然后直接给他全选，全选的方式有两种，你看鼠标从左前方下拉，可以选上，也可以从后面往上滑，也可以选上，然后咱们点击删除，嗯，这样就把他给删除掉了。

plus 管道帕衣普模块，模拟水蒸气压力六百千帕，流量四千公斤每小时流经地一百的管路，管长二十五米，出口比进口高六米，粗糙度零点零五毫米， 传热细硕二十瓦特每平方米，开，中间有闸阀一个两个九十度的弯角，环境温度二十二度，计算蒸汽出口压力，温度，管道热损。 首先打开阿斯曼 plus， 点击新建，点击公字模板 输入水添进 next， 选择无形方法 给你 nice， 进入模拟环境 则管路添加物料 更改无聊名称 internet 输入无聊信息水蒸气气象分率为一，压力是六百千帕， 流量是质量，流量四千公斤每小时。 点击 nice， 选择管路长二十五米，管键是内键 一百毫米啊，提高了六米， 粗糙度是零点零五毫米，选择环境温度二十二摄氏度， 传热吸收二十瓦特美平方每克，添加阀门信息，闸发一个两个九十度的弯角， 点击 next 运行模拟查看结果， 管道热损二十一千瓦。查看物流信息， 物流出口温度一百五十七点八千摄氏度，出口压力是五点八公斤。

我来看一下这个例题吧，啊，甲苯啊，甲苯加加青啊，脱完计划至本的一个工艺流程啊，看看，我们确定一个本的一个产品本的量数表，一给出了工艺的一个进料条件，二给了一个单元文化的操作参数 无限方法也给好，这个立体比较简单，下面这个立体比较难，下面这个立体的话，大家可以搁下先啊，去做一下啊，我们下节课讲，主要讲这个，这个的话我带着大家去做一下，试一下，这个应该比较简单。 好，我们这时候保存过后，我们重新输， 我们进入 aspen go 买新电， 当然是用我们这个通用模板啊，我们趁着它建的时候，我们来看一下这个流程啊，这是我们的一个 fit 啊，这是我们的一个环啊，循环 啊，这个的话他没有涉及到一个具体的循环，这是其中的一个公段，所以操作起来应该是比较简单的啊，涉及到甲本本啊，氢气， 甲板板，氢气，还有一个这个十二万，这个这个是耐劳还是什么啊？我们来看一下吧。还有甲烷啊，我们把这些组分给他，输进去，探七清八 啊，氢气它会自动识别这个甲苯，氢气，还有我们的一个苯，这都比较常见，所以它是比较好识别的，甲烷也是比较好识别啊，这个碳十二氢石可能不太好输 啊，他自己输了，这个东西是不是耐呀， 连本 啊，这个他既然能输进去啊，行，可以的，那我们就没了啊，这时候我们的方法选择是喷 roll pr 方程。 好，我们的参数啊，选择的是这个 啊，使用这个值，然后我们进入这个构建的一个模块， 这样的话主要带着大家这个题呢，就是来啊，就是去， 我们来先就是感受一下这些流程啊，这个是比较简单的，所以上节课那个还是稍微复杂点，因为这节课讲的共费比较难，所以的话我就没有再讲一个比较难的一个习题 啊，这样的话三个物流，一个他啊，我们下面是一个换热器， 换热器，这应该是一个老物流， 等物流，这是等物流的一个出口，这边是一个 啊，物流的一个出口啊，出口还要加一个加， 例如， 好，那我们这样 我们加热炉，加热炉加热之后我们进入一个反应器 reactor， 进行一个反应器，我们可以这里边选择水平翻转，给它翻转过来， 然后我们出口物流啊，再做一个，再做这样一个混合 啊和 gt 后的物流 啊，作为一个热物流加热我们的一个预料啊，预热我们的一个原料。 ok， 这样的话再进入一个加热器啊，再进入这样一个，应该是一个冷却器吧， 进入一个冷却器， 然后再去做一个闪蒸，闪蒸啊，气象应该是一个产 啊，气象，这是气象，应该是氢气，然后他啊底边，底边出来的应该是这个， 我们旋转一下图标，向啊向，向右旋转一下。 好，这边的话是我们的一个循环 利用，这边的话是我们作为一个产品的一个彩图， 哎，没有点上 产品的一个参数，这边的话我们就是直接连过来， ok， 这样的话整个流程打点完成啊，我们先输入进料，再输入我们的一个啊模块参数，再输入反应 啊，进料 fade 的话应该是其中之一，应该是啊，温度二十四摄氏度 啊，压力选择的是千帕，千帕是三九二三， ok， 然后我们的这个摩尔流量是 完全是甲苯一百二十五千 mar 啊，甲苯， 然后我们去做这个循环啊，其中一个循环 啊，温度是一百二十一摄氏度啊，压力也是三九二三千帕 啊，摩尔流量分别是本啊，本是本是一点五四， 甲烷，是啊，没有甲烷，甲苯是三七点五， 连本啊，连本是零点四五啊，主要这里面是循环的一个甲本。 好，下一部分是这个啊，第三个流股啊，我们选择的是一个，主要是一个气体的一个循环啊，温度是十九点五摄氏度啊，压力也是三九二三千帕 啊，摩尔流量啊，氢气是九二八， 甲烷啊，甲烷是一三七零，苯是十九点四， 然后这个甲本是二点四点，本没有，这应该是一个比较轻的一个气象的一个循环。 ok， 这时候我们这个也输入完成， 我们输入一个单元模块的一个情况， 好，下面我们输入换热器。
