齿轮变位系数x计算公式

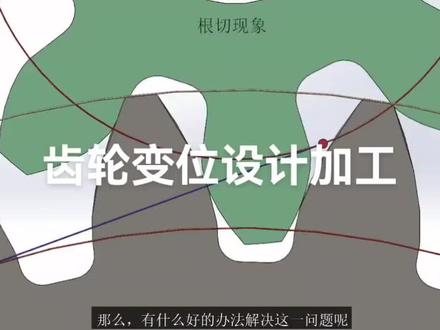

问题呢？今天的视频就和小伙伴们一起来了解一下根切问题最佳解决方案。齿轮变味法，如图所示，这是用插齿刀加工标准齿轮，我们做出插齿刀的分读员， 我们做出轮批的分度源。从图中可以看出，加工标准齿轮时，插齿刀分度源与轮批分度源镶嵌。现在 我们通过改变刀具相对于轮劈镜像位置，使刀具分度圆与轮劈分度圆不再镶嵌。这种改变刀具相对于轮劈位置来加工齿轮的方法称为齿轮变味法。 通过齿轮变味法加工出来的齿轮称为变味齿轮。我们将刀具分度源相对于轮批分度源移动量称为变味量，即为 x m， 其中 x 为变味系数， m 为魔术。如图所示，相较于标准齿轮 加工，我们将刀具相对于轮劈中心向外移出，此时我们将变位系数 x 取正值，即 x 大于零，称之为正变位。加工出来的齿轮称为正变位齿轮。相较于标准齿轮，正变位齿轮的齿根厚度及齿顶高增大， 轮齿的抗弯能力提高，但其齿顶的厚度减小，因此变味量不宜过大，以便造成齿顶过尖。如图所示，相较于标准齿轮加工， 我们将刀具相对于轮劈中心向内移进，此时我们将变位系数 x 取负值，即 x 小于零，称之为负变位。加工出来的齿轮称为负变位齿轮。 相较于标准齿轮，复变位齿轮的齿根厚度及齿顶高减小，轮齿的抗弯能力降低，因此 通常只有在特殊需要的场合才采用复变位齿轮。现在我们将标准齿轮、正变位齿轮和复变位齿轮放在一起比较，可以发现，对于尺数相同的正变位齿轮，复变位齿轮与标准齿轮相比，因为是同一把刀具加工， 其魔术不变，因而其分度圆和机缘尺寸亦不变，及其尺廓同属于相同的间开线，因而具有相同的压力角， 所以变为齿轮传动。和标准齿轮传动一样，以满足正确涅合条件，只是在传动过程中利用了同一键开线的不同区段。 事实上，在实际生产生活中，大部分的齿轮传动都采用变味齿轮来实现，这是因为通过齿轮变味不仅可以解决前面提到的少于十七 齿齿轮的根切问题，更重要的是可以平衡齿轮传动中大小齿轮强度与负载的关系，从而提高一对齿轮传动的总体强度。那么，视频前博学的小伙伴们，你是否还知道其他变味齿轮的优点呢？

变味齿轮传动一、变味齿轮的涅合传动一、变味齿轮传动的正确涅合条件与标准齿轮传动相同，即压力脚相等、 魔术相等。二、链位齿轮传动的连续传动条件与标准齿轮传动相同， 即涅合重合度大于一或涅合重合度大于许用值。三、变为齿轮传动的中心距。与标准齿轮传动一样， 在确定其中心距时，应满足两轮的侧吸为零和顶吸为标准值。若保证侧吸为零，即一对齿轮做无侧吸念和传动，其一轮在结缘上的齿后应等于另一轮在结缘上的齿槽宽， 则已满足无策系列和方程。如下式表明，两轮变位系数之和不等于零，则涅和角将不等于分度。原压力角，即两轮的实际中心距不等于标准中心距。 设两中心句之差为 y m 等于实际中心句。减理论中心句，其中 y 称为中心句。变动系数 y 的表达是如下，若保证顶系为标准值，则中心句如下是，如果 y 等于 x 一加上 x 二十，上述两条件可同时满足。 只要 x 一加 x 二不等于零，总有 x 一加 x 二大于 y， 即 a 两撇大于 a 一撇。工程上，为了解决这一矛盾，采用如下办法，两轮按无侧隙中心距 a 一撇等于 a 加 y m 安装， 而将两轮的持顶高各剪短，德塔 y m 已满足标准顶息要求，德塔 y 称为持顶高。降低系数，其指等于下面表达式， 此时齿轮的齿顶高等于下面表达式。二、变位齿轮传动的类型及其特点按照两轮的变位系数和 x 一加 x 二支直的不同，可将变位齿轮传动分为三种基本类型， 一、变位系数之和等于零，且变位系数都为零，即标准齿轮传动。二、变位系数之和等于零， 前两个变位系数都不为零，即等变位。齿轮传动又称高度变位齿轮传动。等变位齿轮传动的特点，首先，其中心距等于标准中心距， 捏合角等于分度圆，压力角结缘与分度圆重合，持顶高系数不需要降低。其次，小齿轮可采用正变位，而大齿轮采用复变位， 使大小齿轮的强度趋于洁净，从而使传动的承载能力可相对的提高。而且，小齿轮采用正变位可制成齿鼠，较少接小 小齿轮，齿鼠小于最小齿鼠。而无根切的小齿轮在魔术和传动笔不变的情况下，可获得紧凑的传动结构。 三、变位系数之和不等于零即为不等变位。齿轮传动又称角度变为齿轮传动，其中变位系数之和大于零时称为正转动。变位系数之和小于零时称为副传动。 正转动的特点，首先，其中心距大于标准中心距，涅和角大于分度圆，压力角结圆大于分度圆，两轮持顶高都需要剪短一段。 其次，正转动可以减小齿轮机构尺寸，且两轮均采用正变位或小齿轮正变位， 而大齿轮复变位都能使传动承载能力有较大提高，但其面核角增大，实际面核线段减短，重合度减小较多。副传动的特点，其传动特点正好与正传动相反， 其重合度略有增加，但轮尺的强度有所下降。副传动只用干配凑中心距这种特殊需要的场合中。结论，采用变味修正法来制造间开线齿轮， 不仅当被切齿轮的齿数小于最小齿数时，可以避免跟切，而且与标准齿轮相比，这样切出的齿轮除了分度圆、肌圆及齿距不变外，起齿厚、齿槽宽、齿廓曲线的工作段、齿顶高、齿根高等都发生 变化。因此，可以运用这种方法来提高齿轮机构的承载能力、配凑中心距和减小机构的几何尺寸等。而且在切制这种齿轮时 仍使用标准道具，并不增加制造的困难。正因如此，电位齿轮传动在各种机械中被广泛地采用着。

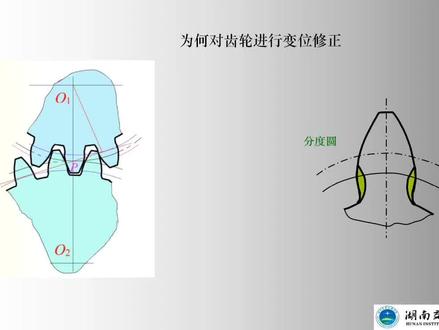

健开线标准齿轮传动存在的不足之处一、一对相互涅合的标准齿轮中，小齿轮的强度较低，因为都是标准齿轮， 小齿轮的齿后必定比大齿轮的齿后小。然而接触力是作用力和反作用力，大小相等， 所以小齿轮容易损坏，从而影响了整个齿轮传动的承载能力。二、标准齿轮不适用于中心距不等于标准中心距的场合。 因为标准齿轮的标准中心距满足标准顶系和零件系的条件，所以当实际中心距小于标准中心距时，无法安装。而当实际中心距大于标准中心距时，尚可安装， 但尺侧间隙过大，重合度会降低，影响传动的平稳性。三、在切至齿鼠较少的标准齿轮时， 其齿廓会发生跟切现象。跟切使轮齿的抗弯强度降低，重合度减小。因此，未改善和解决标准齿轮存在的上述问题，就必须突破标准齿轮的限制， 对齿轮进行必要的修正。而变味修正法为目前最为广泛采用的一种齿轮修正方法。 变味尺轮的几何尺寸一、变味齿轮轮尺的尺寸如图所示，这是机缘和分度源。很明显，这个刀具已经切到机缘以内了。刀具极限切点 b 二已经高于 n 一点了，因此必定发生了跟切。那么为了不发生跟切，需要增大中心距，也就刀具要往外移动，从而使刀具持顶线与机缘相切， 这样就不会发生跟前。这样加工出来的齿轮，它的分度圆、尺厚和尺槽宽不再相等了。对于正变位齿轮，其尺厚等于下面式子， 因齿条形刀具的齿距 p 横等机源于 pye m 固，其齿槽宽等于下面式子。 同时，由于变位的影响，齿轮的齿顶高和齿根高也有变化。正变位齿轮的齿根高较标准齿轮减小了一段。 x m 齿根高如下表达是，而齿顶高若暂不记它对顶细的影响，为了保持齿全高不变，应较标准齿轮增大 x m e 段，这时齿顶高等于下，是 对于复变位齿轮。上述公式同样适用，只需注意到其变位系数 x 为负即可。二、变位齿轮与标准尺轮的尺寸差别 将相同魔术压力角及齿鼠的变味齿轮与标准齿轮相比较来看它们的差别， 可知它们的如下异同点，正变位的齿轮最变粗，副变位齿轮变细。它们的齿廓均为由同一 机缘所生成的健开线，但分别对应不同线段。他们的分度圆及机缘尺寸均相同，但齿顶圆和齿根圆则不相同。他们的齿距均相同，但齿厚及尺侧宽则不相同，齿顶高及齿根高也不相同。
